# 技術主題：應用田口方法進行六角螺栓切邊製程最佳化

余征諴 / 國立高雄科技大學 鍛造輥軋工程研究中心

# 技術主題：應用田口方法進行六角螺栓切邊製程最佳化

螺栓多道次鍛造成形，經過擠伸(缩徑)、鍛粗(打頭)等預成形道次分配體積後，再利用切邊製程剪切出六角頭型，容易有刃口破壞導致模具壽命低的問題。

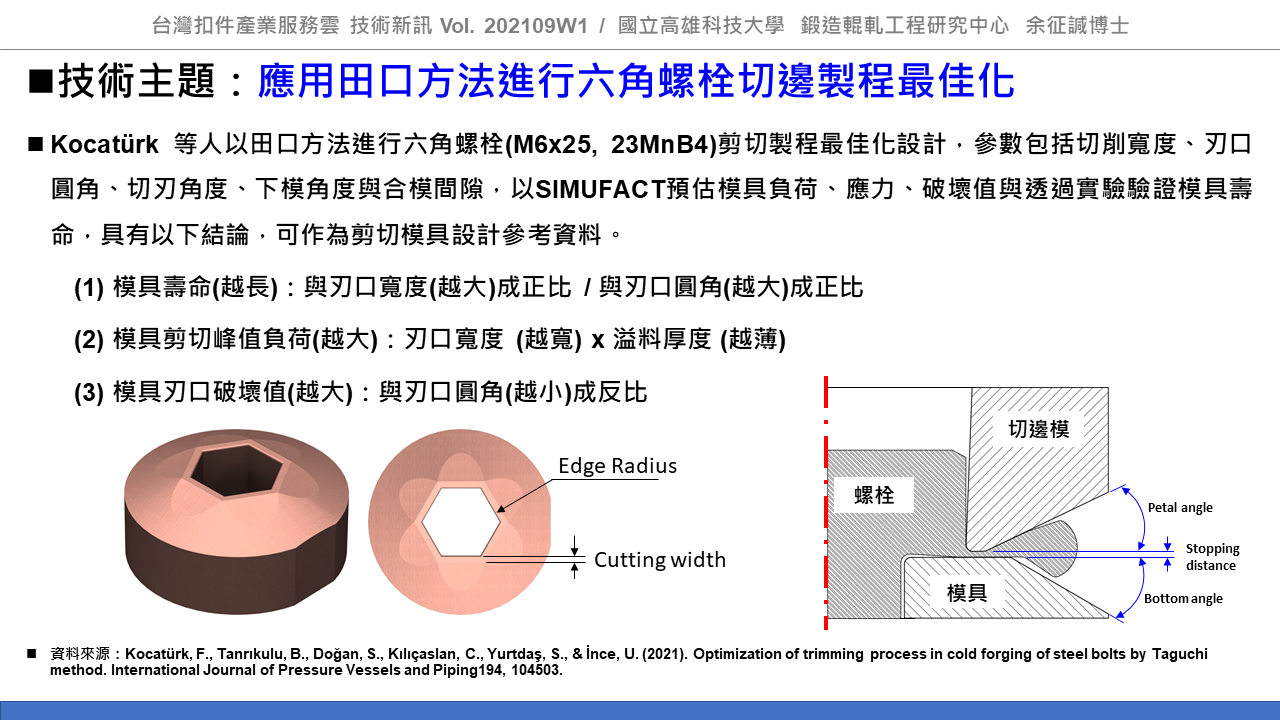

Kocatürk 等人以田口方法進行六角螺栓(M6x25, 23MnB4)剪切製程最佳化設計，參數包括切削寬度、刃口圓角、切刃角度、下模角度與合模間隙，以SIMUFACT預估模具負荷、應力、破壞值與透過實驗驗證模具壽命，具有以下結論，可作為剪切模具設計參考資料。

(1) 模具壽命(越長)：與刃口寬度(越大)成正比 / 與刃口圓角(越大)成正比
(2) 模具剪切峰值負荷(越大)：刃口寬度 (越寬) x 溢料厚度 (越薄)
(3) 模具刃口破壞值(越大)：與刃口圓角(越小)成反比

#資料來源：

[1] Kocatürk, F., Tanrıkulu, B., Doğan, S., Kılıçaslan, C., Yurtdaş, S., & İnce, U. (2021). Optimization of trimming process in cold forging of steel bolts by Taguchi method. International Journal of Pressure Vessels and Piping194, 104503.
