余征諴博士 / 國立高雄科技大學鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期扣件知識文章 (2022-08-No-2)：

#技術主題：自鎖式螺帽鍛造成形方法

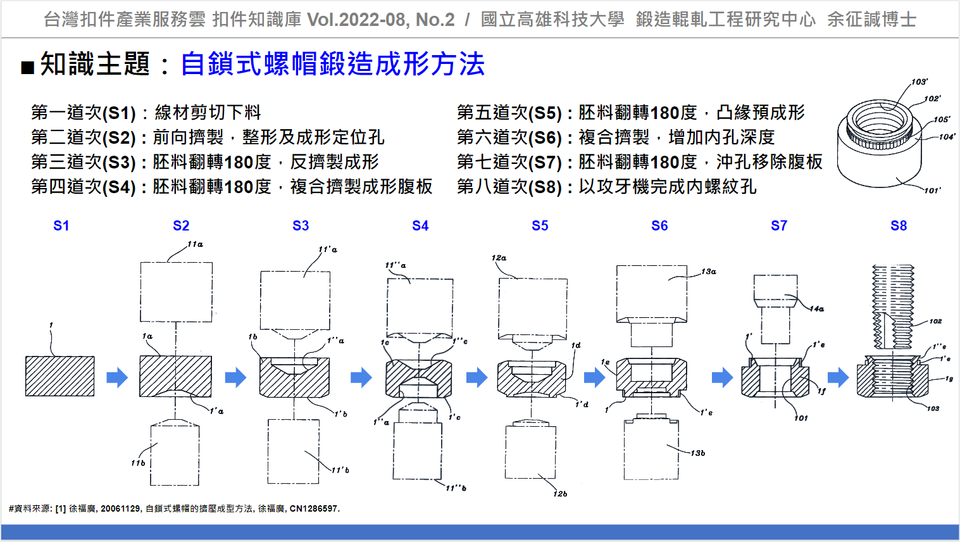

徐 [1] 提出一自鎖式螺帽鍛造成形方法，其方法如下所列：

第一道次(S1) : 線材剪切下料。

第二道次(S2) : 前向擠製，整形及成形定位孔。

第三道次(S3) : 胚料翻轉180度，反擠製成形。

第四道次(S4) : 胚料翻轉180度，複合擠製成形腹板。

第五道次(S5) : 胚料翻轉180度，凸緣預成形。

第六道次(S6) : 複合擠製，增加内孔深度。

第七道次(S7) : 胚料翻轉180度，沖孔移除腹板。

第八道次(S8) : 以攻牙機完成内螺紋孔。

此種自鎖式螺帽製造方法，最方便的為利用六角自動車床逐個製造，以此類切削方式製造需要經過緩慢的材料切削過程，其生產速度慢，廢料產生也增加原料成本。

應用此專利技術，透過鍛造成形方式製造自鎖式螺帽，減少原料切削，能提升生產速度及降低原料成本。

應用該技術，可協助產業透過『自鎖式螺帽鍛造成形方法』技術，建立『螺帽成形方法』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 徐福廣, 20061129, 自鎖式螺帽的擠壓成型方法, 徐福廣, CN1286597.

----
