2023-04-No2-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期扣件專利新訊 (2023-04-No2)：

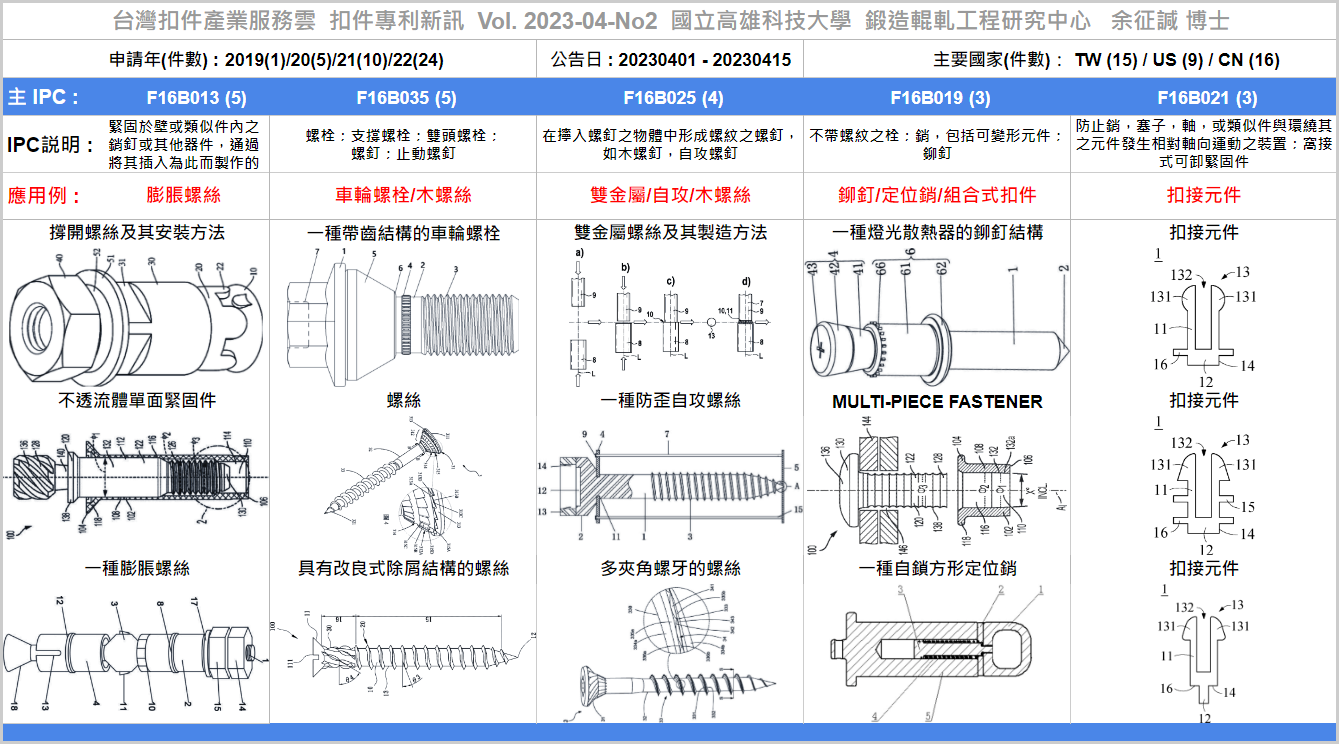

全球專利資料庫近期公告40筆扣件新專利，公告日介於20230401至20230415間，申請國件數分別為台灣15件、美國9件與中國16件，專利權人包括台灣的『安拓實業股份有限公司、慶達科技股份有限公司、鼎鎮實業有限公司』;美國的『Stephen M. Hill、Howmet Aerospace Inc.、Hewlett Packard Enterprise Development LP、Daniel Stempfley』與中國的『廣東捷豪五金科技有限公司、鄭州鄭飛特種裝備有限公司、蘇州傑澤汐智能科技有限公司、東北輕合金有限責任公司 … 』等公司(完整專利權人請詳參專利清單)。
本期以『緊固於壁或類似件內之銷釘或其他器件，通過將其插入為此而製作的壁孔內緊固』(F16B013) 分類號為主，聚焦在『撐開螺絲及其安裝方法、Pressure Lock Retention Fastener、不透流體單面緊固件和用於緊固的方法、一種膨脹螺絲、Fastening nut device』等專利。
其餘分類號及代表專利依序為：
(1) F16B035 ：一種帶齒結構的車輪螺栓及其製備方法、MULTI-PIECE FASTENER COMPRISING A TAPERED THREADED PORTION AND METHOD OF FASTENING、一種防脫落螺栓、螺絲、具有改良式除屑結構的螺絲。
(2) F16B025：雙金屬螺絲及其製造方法、一種防歪自攻螺絲、多夾角螺牙的螺絲、螺絲。
(3) F16B019：一種燈光散熱器的鉚釘結構、MULTI-PIECE FASTENER INCLUDING A LOCKBOLT COLLAR ASSEMBLY AND METHOD OF FASTENING、一種自鎖方形定位銷。
(4)F16B021：扣接元件、扣接元件、扣接元件等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-04-No2, https://bit.ly/FastenerNewPatent202304No2
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-04-No2, 專利清單 EXCEL, https://bit.ly/FastenerNewPatent202304No2List
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-04-No2, 專利説明書 PDF, https://bit.ly/FastenerNewPatent202304No2PDF
----
(點擊開啓全文: https://bit.ly/FastenerNewPatent202304No2 )
----
Tag : #Fasteners, #Patent, #Review .
----
一、以『緊固於壁或類似件內之銷釘或其他器件，通過將其插入為此而製作的壁孔內緊固』(F16B013)為主要IPC分類號之扣件相關專利：
本項分類號(F16B013)之專利包括『撐開螺絲及其安裝方法、Pressure Lock Retention Fastener、不透流體單面緊固件和用於緊固的方法、一種膨脹螺絲、Fastening nut device』等專利，以下為本期專利摘要說明。

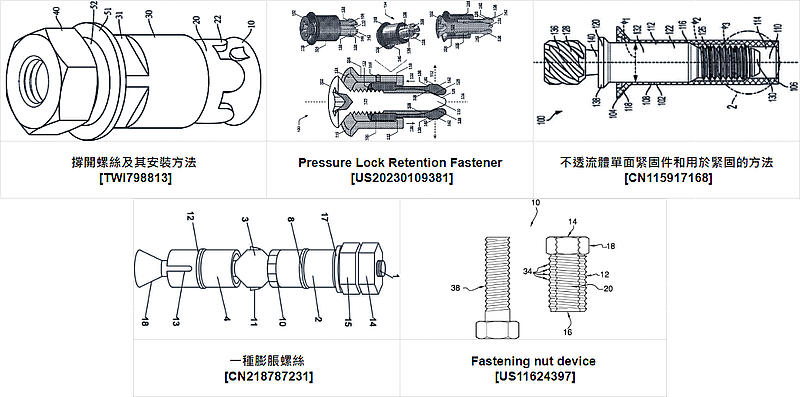

#專利代表圖 :
----
#專利摘要：
01. 撐開螺絲及其安裝方法 [ TWI798813 ] :
本發明係一種撐開螺絲及其安裝方法，撐開螺絲包含有一錐頭螺栓、一擴張環、一填縫套筒及一固定螺帽。錐頭螺栓具有相連接的一擴張部及一螺桿部，擴張部位於錐頭螺栓的頭端並且擴張部的寬度朝遠離螺桿部的方向漸增。擴張環套設錐頭螺栓。填縫套筒的一端抵靠擴張環，另一端形成有止轉平面。使用時，填縫套筒的止轉平面突出於安裝孔，藉此，止轉平面可防止設置於撐開螺絲的外物轉動；而擴張環具有至少五擴張瓣，各擴張瓣為一實心片體，藉此擴張瓣既可彎折而擴張環整體又能大幅增進抗拉拔力。
02. Pressure Lock Retention Fastener [ US20230109381 ] :
在壓力鎖定保持緊固件的實施方式中，緊固件組件包括尺寸適合插入第一面板中的緊固件孔中的插入件。 緊固件組件具有尺寸適合在插入件中滑動的螺紋夾頭，並具有在插入件下方延伸的可擴展凸緣。 可膨脹凸緣的尺寸適合插入第二面板中對齊的孔中。 緊固件組件還包括可穿過插入件安裝以接合螺紋夾頭的螺釘。 當螺釘旋轉驅動螺釘進入帶螺紋的夾頭時，螺釘施加向外推動可膨脹凸緣的力，並且可膨脹凸緣的脊鎖座靠在第二面板上以有效地將面板固定在一起。 在實施方式中，板可安裝在具有槽孔的面板之間，槽孔具有防止緊固件組件在面板孔中旋轉的防旋轉凸片。
In implementations of a pressure lock retention fastener, the fastener assembly includes an insert sized for insertion into a fastener hole in a first panel. The fastener assembly has a threaded collet sized to slide in the insert and has expandable flanges that extend below the insert. The expandable flanges are sized for insertion into an aligned hole in a second panel. The fastener assembly also includes a screw installable through the insert to engage the threaded collet. The screw exerts a force that pushes the expandable flanges outward as screw rotation drives the screw into the threaded collet, and ridge locks of the expandable flanges seat up against the second panel effective to fasten the panels together. In implementations, a plate is installable between the panels with slotted holes having anti-rotation tabs that prevent a fastener assembly from spinning in the panel holes.
03. 不透流體單面緊固件和用於緊固的方法 [ CN115917168 ] :
本發明提供了不透流體單面緊固件和用於緊固的方法。套筒包括：第一套筒端，該第一套筒端包括第一內表面；第二套筒端，該第二套筒端包括第二內表面；以及從第一套筒端延伸到第二套筒端的細長部分。第一內表面和第二內表面限定從所述第一套筒端朝向或到所述第二套筒端延伸到所述套筒中的套筒腔。銷被構造成由套筒腔至少部分地接收。該銷包括被構造成接收扭矩的第一銷端部、第二銷端、以及從第一銷端部延伸到第二銷端的杆。該杆包括螺紋，並且螺紋被構造成在套筒的第二內表面上形成螺紋。
04. 一種膨脹螺絲 [ CN218787231 ] :
本實用新型公開了一種膨脹螺絲，包括螺杆，所述螺杆的外表面套設有第一膨脹管，所述螺杆的表面固定連接有菱型塊，所述螺杆的外表面套設有第二膨脹管，所述第一膨脹管的內部設有固定裝置。本實用新型在使用時，該膨脹螺絲，通過設置固定裝置可以有效的防止螺杆和第一膨脹管、第二膨脹管之間脫落，通過翹片、菱型塊、固定塊和第一環型板可以增加第一膨脹管和第二膨脹管與鑽孔之間的接觸面積，防止第一膨脹管與第二膨脹管脫落，操作簡單，實用性高。
05. Fastening nut device [ US11624397 ] :
一種用於將一個基板緊固到另一個基板的緊固螺母裝置包括圓柱體，該圓柱體靠近其第一端周向較大，因此限定了圓柱體的第一部分和第二部分。 反向的外螺紋位於第二部分上並從圓柱體的第二端延伸。 圓柱體可以通過逆時針旋轉插入定位在第一基板中的第一孔中。 圓柱體的第一部分鄰接第一基板的第一面並且圓柱體的第二端可從第一基板的第二面接近。 帶有內螺紋的通道從第二端延伸到圓柱體中。 接合到第二基板的螺紋緊固件可以通過順時針旋轉插入到通道中以將第二基板接合到第一基板的第二面。
A fastening nut device for fastening one substrate to another includes a cylinder, which is circumferentially larger proximate to a first end thereof, thus defining a first section and a second section of the cylinder. External threading, which is reversed, is positioned on the second section and extends from a second end of the cylinder. The cylinder can be inserted into a first hole positioned in a first substrate by counterclockwise rotation. The first section of the cylinder abuts a first face of the first substrate and the second end of the cylinder is accessible from a second face of the first substrate. A channel, which is internally threaded, extends into the cylinder from the second end. A threaded fastener, which is engaged to a second substrate, can be inserted by clockwise rotation into the channel to engage the second substrate to the second face of the first substrate.
----
二、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035 )為主要IPC分類號之扣件相關專利：
本項分類號(F16B035 )之專利包括『一種帶齒結構的車輪螺栓及其製備方法、MULTI-PIECE FASTENER COMPRISING A TAPERED THREADED PORTION AND METHOD OF FASTENING、一種防脫落螺栓、螺絲、具有改良式除屑結構的螺絲』等專利，以下為本期專利摘要說明。

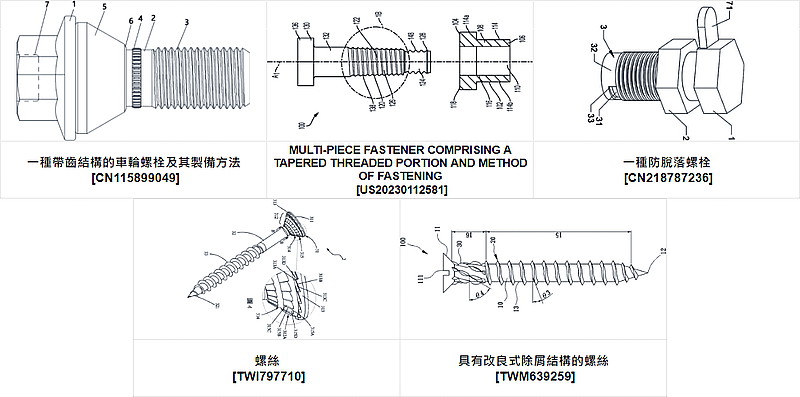

#專利代表圖 :
----
#專利摘要：
01. 一種帶齒結構的車輪螺栓及其製備方法 [ CN115899049 ] :
本發明涉及螺栓技術領域，具體地說是一種帶齒結構的車輪螺栓及其製備方法。一種帶齒結構的車輪螺栓，包括螺栓頭部、直杆部、螺紋杆部，其特徵在於：所述的直杆部外緣設有一圈防滑齒，位於螺栓頭部與防滑齒之間的直杆部外側套設墊圈，墊圈靠近防滑齒的一側設有臺階。同現有技術相比，在車輪螺栓的直杆部增加防滑齒結構，防止墊圈脫落，並且齒狀結構體積較小，變形所需要的力更小，更加容易成型且模具壽命會更高。
02. MULTI-PIECE FASTENER COMPRISING A TAPERED THREADED PORTION AND METHOD OF FASTENING [ US20230112581 ] :
一種包括銷和套環的緊固件。 該銷包括具有錐形鎖槽螺紋輪廓的柄； 以及被配置為接收扭矩的頭部。 套環構造成變形到柄上並固定到柄上，其中套環包括構造成接收扭矩的外表面，使得套環可以在變形之後從柄上移除。
A fastener comprising a pin and a collar. The pin comprising a shank comprising a tapered lock groove thread profile; and a head portion configured to receive a torque. The collar configured to be deformed onto and secured to the shank, wherein the collar comprises an external surface configured to receive a torque such that the collar can be removed from the shank after deformation.
03. 一種防脫落螺栓 [ CN218787236 ] :
本實用新型公開了一種防脫落螺栓，包括螺栓，所述螺栓的表面螺紋連接有螺帽，所述螺栓的底端設置有蓋合組件，所述螺栓的底部開設有槽體，所述槽體的內腔設置有定位元件，所述定位元件的表面設置有導向元件。該防脫落螺栓，拉動定位組件，將定位板移動至槽體的外側後，轉動定位板，最後將定位組件推至槽體的內腔，使得定位板的頂端與螺帽接觸，進而對螺帽進行定位，螺栓和螺帽在配合使用的過程中，對螺帽進行定位，防止螺帽因外界環境的震動發生位移，提高了螺帽的穩定性，避免螺帽發生鬆脫的現象，進而提高了螺栓和螺帽配合使用時整體的穩固性，通過粘合板可對倒置的螺栓進行固定，解放操作者雙手，方便後續安裝操作。
04. 螺絲 [ TWI797710 ] :
本發明係提供一種螺絲，其主為螺頭之圓錐面上螺旋環設有一導屑通道，以及複數形成於該導屑通道旁邊之切削單元，同時該導屑通道設置位置低於該等切削單元；因此鎖合時，藉由該等切削單元之切削刃，以呈連接旋切模式對纏繞之纖維進行斬切絞碎，有效降低鎖合時產生之扭力與阻力，並利用該導屑通道的配合以供鎖合時產生之切屑得以順沿往該頂面處向外排出，藉此可有效增加該螺頭鎖合後之沉埋的平整度，以及提昇鎖合後之緊固力等功效。
05. 具有改良式除屑結構的螺絲 [ TWM639259 ] :
本新型提供一種具有改良式除屑結構的螺絲，其主要在螺絲頭部及螺紋部間設有一除屑區段，該除屑區段具有多數個除屑斜紋斜向且平行地凸起在螺絲桿體的外周面，藉由在除屑斜紋設置有橫向缺口，使得除屑斜紋形成有多數串接的刮除件，該刮除件為弧狀結構，而螺絲鎖入工件時，由螺紋部所刮起並帶出的長條狀的長纖木屑，在到達除屑斜紋時，得以利用除屑斜紋的結構將長纖木屑絞斷及帶出，可以解決傳統螺絲在鎖入木材工件時，長纖木屑會卡在螺絲頭部與工件之間，一部分突出工件而造成質感不佳，且常常傷到使用者的情形。
三、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025)為主要IPC分類號之扣件相關專利：
本項分類號(F16B025)之專利包括『雙金屬螺絲及其製造方法、一種防歪自攻螺絲、多夾角螺牙的螺絲、螺絲』等專利，以下為本期專利摘要說明。

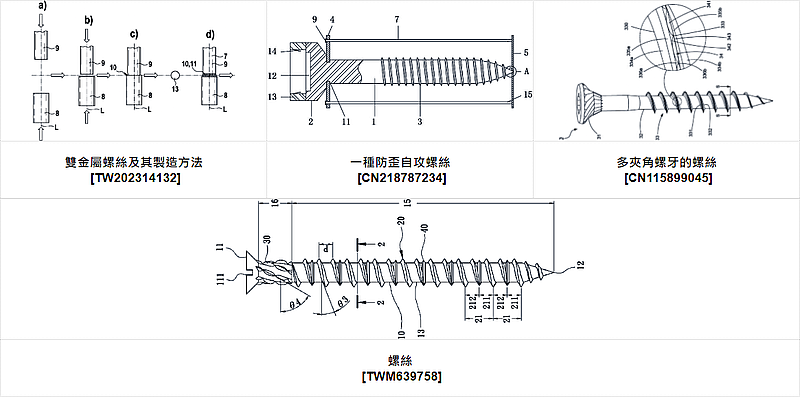

#專利代表圖 :
----
#專利摘要：
01. 雙金屬螺絲及其製造方法 [ TW202314132 ] :
本發明係有關於一種製造雙金屬螺絲（1）的方法，該雙金屬螺絲（1）包括第一桿部（8）及第二桿部（9），該等桿部（8，9）在該雙金屬螺絲（1）之縱軸（L）的方向上接連佈置並且在焊接點（10）上藉由束焊而被焊接在一起，該方法之特徵在於，使得該等桿部（8，9）在焊接過程中連續地相對於該焊接束（13）進行移動並且穿過該焊接束。
02. 一種防歪自攻螺絲 [ CN218787234 ] :
本實用新型公開了一種防歪自攻螺絲，包括絲杆，所述絲杆一端固定有螺頭，所述絲杆外側壁設有螺紋，所述絲杆遠離螺頭的一端為尖頭設計，且絲杆的直徑從螺頭向尖頭一端逐漸縮小，所述絲杆表面連接有防歪結構。本實用新型中，設置有絲杆和螺頭，絲杆表面設有防歪結構，防歪結構包括墊板、定位板和兩個導杆，兩個導杆與定位板固定連接，且兩個導杆穿過墊板兩端的穿孔與墊板滑動連接，絲杆的尖頭位於定位板中部的預留孔內，墊板與絲杆轉動連接且通過圓孔和環形槽進行限位，因此擰動該自攻螺絲時，可以將定位板與被擰物件表面貼合，擰動螺頭過程中，由於定位板的導向杆的限制，使得絲杆只能垂直定位板擰入，從而達到防擰歪的效果。
03. 多夾角螺牙的螺絲 [ CN115899045 ] :
本發明公開了一種多夾角螺牙的螺絲，其主要在於該螺絲的螺牙部分為第一夾角、第二夾角及第三夾角等設計，通過前述該第一夾角為70～75度、第二夾角為37～43度、第三夾角為20～23度等角度設計，再加上該螺牙部的牙鋒處上凹設有多個凹槽；故該螺牙部鎖合時，通過第三夾角、搭配該凹槽設計使該螺牙部能快速鋒利切削鎖入，以及該第一、第二夾角設計下更能使該螺牙部在漸進式鎖入過程中，對物件產生擠壓擴張的狀態，以利後續該螺牙部得以連續進入且具降低鎖合阻力功效，以達到使用上快速鎖合效果。
04. 螺絲 [ TWM639758 ] :
本新型提供一種省力的螺絲，該種螺絲的螺紋由若干個螺紋單元串接而成，每一螺紋單元包含有一漸屈螺紋，以及由該漸屈螺紋連結一漸開螺紋，再由該漸開螺紋連接下一個螺紋單元的漸屈螺紋，該漸屈螺紋在螺紋方向具有一牙峰脊線，該牙峰脊線為漸屈線，該漸開螺紋在螺紋方向具有一牙峰脊線，該牙峰脊線為漸開線，該漸屈螺紋間相隔二個螺距，該漸開螺紋間相隔二個螺距，該漸開螺紋的牙峰脊線的高點及低點在同一個徑向位置，該漸屈螺紋的牙峰脊線的高點及低點在同一個徑向位置來達到省力的效果。
四、以『不帶螺紋之栓；銷，包括可變形元件；鉚釘』(F16B019)為主要IPC分類號之扣件相關專利：
本項分類號(F16B019)之專利包括『一種燈光散熱器的鉚釘結構、MULTI-PIECE FASTENER INCLUDING A LOCKBOLT COLLAR ASSEMBLY AND METHOD OF FASTENING、一種自鎖方形定位銷』等專利，以下為本期專利摘要說明。

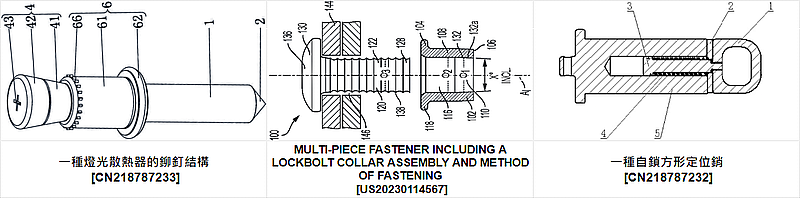

#專利代表圖 :
----
#專利摘要：
01. 一種燈光散熱器的鉚釘結構 [ CN218787233 ] :
本實用新型提供一種燈光散熱器的鉚釘結構，包括本體和膨脹機構，所述本體的下端固定連接有釘尖，所述本體的表面靠近上端位置處開設有斷裂口。本實用新型，通過設置固定機構和膨脹機構，將本體通過釘尖插入需要連接的兩個物體之間，然後用機器將本體向上提拉，使得外端向上收縮，擠壓膨脹管的內壁，使得膨脹管開口變大，卡在物體的一端，當兩個物體緊緊相抵時，本體的斷裂口承受不住拉力而斷裂，此時固定圈固定在物體的另一端，墊片和防滑齒有效的保證了上下兩端不會滑動，保證物體連接的牢固性，目前大多數鉚釘固定不夠牢固，長時間後容易鬆動，該裝置的應用有效的避免了上述問題並提高了設備的實用性。
02. MULTI-PIECE FASTENER INCLUDING A LOCKBOLT COLLAR ASSEMBLY AND METHOD OF FASTENING [ US20230114567 ] :
公開了多件式緊固件和緊固方法的非限制性實施例。 多件式緊固件包括緊固環和銷。 緊固套環包括第一套環端、第二套環端和從第一套環端延伸至第二套環端的內套環表面。 內領表麵包括第一鎖定區域並限定領腔。 銷被配置為至少部分地被領腔接收。 該銷包括第一銷端、第二銷端和在第一銷端和第二銷端之間延伸的柄。 柄部包括第二鎖定區域，第二鎖定區域構造成接合第一鎖定區域以在銷被接收在軸環腔中時在緊固軸環和銷之間形成過盈配合。 緊固套環構造成變形到柄上。
Non-limiting embodiments of a multi-piece fastener and a fastening method are disclosed. The multi-piece fastener comprises a fastening collar and a pin. The fastening collar comprises a first collar end, a second collar end, and an inner collar surface extending from the first collar end to the second collar end. The inner collar surface comprises a first lock region and defines a collar cavity. The pin is configured to be at least partially received by the collar cavity. The pin comprises a first pin end, a second pin end, and a shank extending intermediate the first pin end and the second pin end. The shank comprises a second lock region configured to engage the first lock region to form an interference fit between the fastening collar and the pin when the pin is received in the collar cavity. The fastening collar is configured to be deformed onto the shank.
03. 一種自鎖方形定位銷 [ CN218787232 ] :
本實用新型屬於機械領域，提供了一種自鎖方形定位銷，包括手柄(1)、堵蓋(2)、拉杆(3)、彈簧(4)、限位銷軸(5)；所述拉杆(3)一端為臺階結構，另一端為螺紋結構，所述彈簧(4)套在拉杆(3)上，所述限位銷軸(5)內部設置圓孔，所述拉杆(3)安裝在限位銷軸(5)的孔內，所述堵蓋(2)與限位銷軸(5)通過螺釘連接，所述手柄(1)與拉杆(3)的螺紋端連接。本實用新型體積小、重量輕、結構簡單，適用於外掛裝置。
----
五、以『防止銷，塞子，軸，或類似件與環繞其之元件發生相對軸向運動之裝置；窩接式可卸緊固件』(F16B021)為主要IPC分類號之扣件相關專利：
本項分類號(F16B021)之專利包括『扣接元件、扣接元件、扣接元件』等專利，以下為本期專利摘要說明。

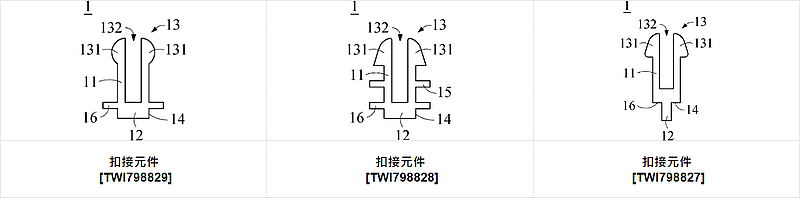

#專利代表圖 :
----
#專利摘要：
01. 扣接元件 [ TWI798829 ] :
本發明係提供一種扣接元件及扣接元件組裝於物體的方法，其包括身部以及組接部，所述組接部用以組接於物體，所述身部具有卡扣部，所述卡扣部具有彈性回縮空間，所述彈性回縮空間可彈性回縮兩個或兩個以上的扣部，用以使各扣部扣入另一物體，且所述扣接元件具有組接部，用以焊接於所述物體的組接部，所述物體的組接部預設有焊錫層，用以加熱焊接所述扣接元件與所述物體的組接部，而所述扣接元件為先預設於載體，並以工具取出，且經比對裝置比對與所述物體的組合位置後，以所述工具放置於組合位置，用以與所述物體進行組合。由此組成本發明的扣接元件。
02. 扣接元件 [ TWI798828 ] :
本發明係提供一種扣接元件及扣接元件組裝於物體的方法，其包括身部以及組接部，所述組接部用以組接於物體，所述身部具有卡扣部，所述卡扣部具有彈性回縮空間，所述彈性回縮空間可彈性回縮兩個或兩個以上的扣部，用以使各扣部扣入另一物體，且所述扣接元件具有組接部，用以焊接於所述物體的組接部，所述物體的組接部預設有焊錫層，用以加熱焊接所述扣接元件與所述物體的組接部，而所述扣接元件為先預設於載體，並以工具取出，且經比對裝置比對與所述物體的組合位置後，以所述工具放置於組合位置，用以與所述物體進行組合。由此組成本發明的扣接元件。
03. 扣接元件 [ TWI798827 ] :
本發明係提供一種扣接元件及扣接元件組裝於物體的方法，其包括身部以及組接部，所述組接部用以組接於物體，所述身部具有卡扣部，所述卡扣部具有彈性回縮空間，所述彈性回縮空間可彈性回縮兩個或兩個以上的扣部，用以使各扣部扣入另一物體，且所述扣接元件具有組接部，用以焊接於所述物體的組接部，所述物體的組接部預設有焊錫層，用以加熱焊接所述扣接元件與所述物體的組接部，而所述扣接元件為先預設於載體，並以工具取出，且經比對裝置比對與所述物體的組合位置後，以所述工具放置於組合位置，用以與所述物體進行組合。由此組成本發明的扣接元件。
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
