#知識主題 : #自壓鉚釘多道次鍛壓擠製成形方法

自壓鉚釘（Self-Clinching Rivet）通過壓力將鉚釘與基材牢固結合，不需焊接或螺紋加工；主要優點包括安裝簡便、適用範圍廣、高強度及成本低，常應用於電子設備、汽車製造及家電設備等需要薄壁材料連接的場合。

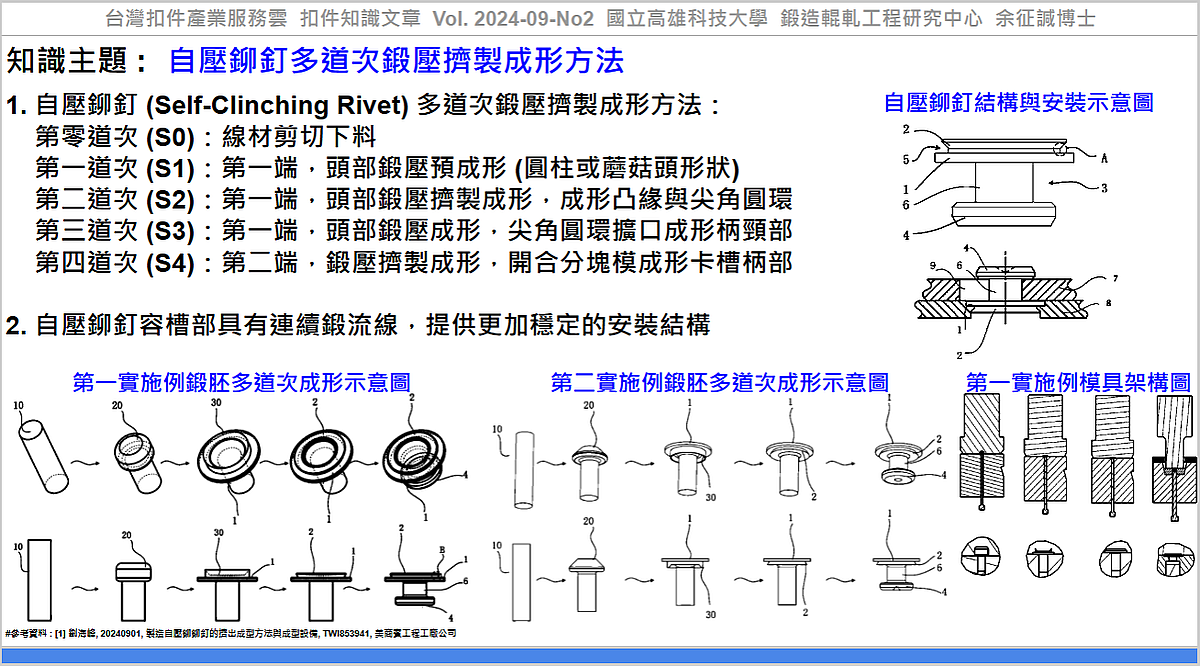

劉[1] 提出自壓鉚鉚釘的多道次鍛壓擠製成形方法，包括：
第零道次 (S0)：線材剪切下料。
第一道次 (S1)：第一端，頭部鍛壓預成形 (圓柱或蘑菇頭形狀)。
第二道次 (S2)：第一端，頭部鍛壓擠製成形，成形凸緣與尖角圓環特徵 (柄頸部預成形)。
第三道次 (S3)：第一端，頭部鍛壓成形，將尖角圓環擴口，成形柄頸部。
第四道次 (S4)：第二端，鍛壓擠製成形，使用開合分塊模(open-close segment die)成形卡槽柄部。

利用多道次鍛壓擠製成形方法，自壓鉚釘之容槽部具有連續鍛流線，在進行面板組裝時，形成更強壯的收容空間，且創造更加穩定的安裝結構。

應用該技術，可協助產業透過『自壓鉚釘多道次鍛壓擠製成形方法』，建立『鉚釘成形製程設計』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 劉海峰, 20240901, 製造自壓鉚鉚釘的擠出成型方法與成型設備, TWI853941, 美商賓工程工廠公司, https://tiponet.tipo.gov.tw/twpatc/twpatkm?!!FRURLI853941
