2021-12-No1-扣件專利新訊

各位【台灣扣件產業服務雲】會員們大家好：

    利用全球專利資料庫(台灣/美國/中國/歐洲/世界)搜尋近期公告之扣件相關專利，共有17件新專利，公告日介於2021/03/01至2021/12/03間，申請年自2017(1件)、2019(2件)、2020(8件)至2021年間(10件)，申請國件數為台灣(16件)與中國(5件)，專利權人包括吉瞬興業、鋐昇實業、和碩聯合、台灣耐落螺絲、仙宗興業、

法商聖戈本建材、恒昌行、列支敦斯登商希爾悌、西班牙商聖戈本建材伊比利、國山石材、日商正統氣閘等公司；本專利新訊透過國際專利分類號 (international patent classification，IPC)進行專利分類及摘要説明，其中以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025)分類號之專利數最多，專利主題聚焦在自攻螺絲、鑽尾螺絲與木螺絲之功能設計爲主。本期之前五大主要國際專利分類號為F16B025(8件)、F16B039(5件)、F16B035(2件)、C22C021(1件)、C23C002(1件)等分類號。以下為摘要説明，完整專利資訊請參閲專利清單。

#下載：扣件專利新訊 Vol.2021-12-W1 專利清單 EXCEL (https://tinyurl.com/NewPatent202112W1)

一、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025) 為主要IPC分類號之扣件相關專利：

本項分類號(F16B025)之專利包括：排屑、鑽尾、木螺絲等相關專利，以下為本期專利説明。

1.    【藉助於爪狀物固定之單獨螺紋螺旋線】專利，包括一柄部；至少一個螺紋，其配置於該柄部上、圍繞該柄部捲繞並自該柄部突起；及一單獨螺旋元件，其非整體地配置於該柄部上，其中該單獨螺旋元件圍繞該柄部捲繞、自該柄部突起並構成該至少一個螺紋之至少一區段。根據本發明，該螺釘進一步包括至少一個第一爪狀物，該至少一個第一爪狀物自該柄部突出且既徑向地又軸向地與該單獨螺旋元件重疊，其中該柄部及該至少一個第一爪狀物相對於彼此係整體的 [CN113586588]。

2.    【螺釘、螺釘之使用方法、及藉由螺釘來將板件固定至基材之方法】專利，包含設有螺紋之軸桿，該軸桿終止於末端攻牙部，及其相反端部設有頭部，該軸桿包括在直徑方向突出之翼片。該螺釘具有至少一對翼片沿著該軸桿之部分定位，該翼片並未設於和該末端攻牙部對應的區域上 [TWI747927]。

3.    【具有單獨螺紋螺旋線及一體式螺紋起始部之螺釘】專利，包括一柄部，其具有一尖端及被定位成與該尖端相對之一後端；及至少一個螺紋，其配置於該柄部上，該至少一個螺紋圍繞該柄部捲繞並自該柄部突起，其中該螺紋包括一單獨螺紋區段，該單獨螺紋區段由非整體地配置於該柄部上之一單獨螺旋元件構成。根據本發明，該至少一個螺紋包括一螺紋起始部，該螺紋起始部比該單獨螺紋區段更遠地朝向該尖端延伸，且形成該單獨螺紋區段之一大體上螺旋狀延續部，其中該螺紋起始部及該柄部係整體的 [TW202144680]。

4.    【快速排屑擴孔螺絲】專利，包含有一螺頭、一自該螺頭延伸之桿體及設於桿體外周面之一第一螺紋；該桿體包含一連接該螺頭之桿身部、一連接該桿身部之擴孔部及一連接該擴孔部另側之尖錐部，該擴孔部包含螺旋狀交錯設置之複數第一擴孔塊、複數第二擴孔塊及複數第三擴孔塊，以及複數形成於該第一擴孔塊、該第二擴孔塊及該第三擴孔間之排屑道，其中，位於任二該第一擴孔塊間之一第一排屑道的第一寬度與位於任二該第二擴孔塊間之一第二排屑道的第二寬度彼此不同，藉此能快速將木屑排出以降低螺絲與工件間的壓力 [TWI720899]。

5.    【低磨損螺絲結構】專利，包含有一螺頭、一桿體、一第一螺紋及至少一粉碎肋，其中，該螺頭設有一頂部及遠離該頂部方向漸縮之一頸部；該桿體由該頸部延伸出，並依續形成有一桿身部、一擴孔部及一尖錐部；該第一螺紋係環設於該桿體由該尖錐部經該擴孔部往該桿身部一段距離之外周面上；該等粉碎肋設於該桿體於該擴孔部處的外周面，其中，該第一側面與該桿體之外周面於該粉碎肋與該桿體之橫截面形成一第一夾角，該第二側面與該桿體之外周面於其該粉碎肋與該桿體之橫截面形成一第二夾角，該第一夾角與該第二夾角不同 [TWI747473]。

6.    【木螺絲結構】專利，主要於端頭連接之桿體形成有主桿段及束尾段，並使該束尾段直徑小於主桿段，又於該主桿段及束尾段成型有鎖合螺紋，另於該束尾段上設有鑽削單元，並使該束尾段之鑽削單元外徑小於鎖合螺紋外徑，藉此，當束尾段鑽入工件時，其上所設鑽削單元係會預先破壞相對應於其主桿段之工件材料，而使工件材料變得鬆散，以降低主桿段之鎖合螺紋鎖入工件時所受阻力，據此，以使木螺絲順暢、省力地鎖接於工件，並於工件切削出與主桿段之鎖合螺紋牙高匹配咬合之內螺紋段，而提高木螺絲與工件鎖接結合的穩固性 [TWI745647]。

7.    【木螺絲結構】專利，主要設有一桿體，於所述桿體頂端連結設置一螺頭部，且所述桿體分為桿身部、旋入部，其中所述旋入部包含有螺紋段及破切段，並於所述破切段表面設有切削單元，而所述桿身部的斷面直徑大於所述螺紋段與所述破切段的斷面底徑，且所述切削單元最大外徑不大於所述桿身部；藉此，讓木螺絲於螺入切削時，能降低大徑桿身段旋入工件時產生之橫向力，且能透過大徑桿身部減少與結構體之間的空隙，達到具有承受較高抗拉軸力與剪斷應力的功效 [TWI747010]。

8.    【螺絲】專利，防鬆套體有內六方結構的空腔，防鬆套體的頂部開放，螺母可從頂部可放入空腔內，螺母與防鬆套體不能相對轉動；防鬆套體空腔的底部有多個指向軸心的凸牙，各凸牙的結構尺寸相同。它結構簡單，成本低，使用方便，可以實現快速防鬆連接。 [CN113586588]。

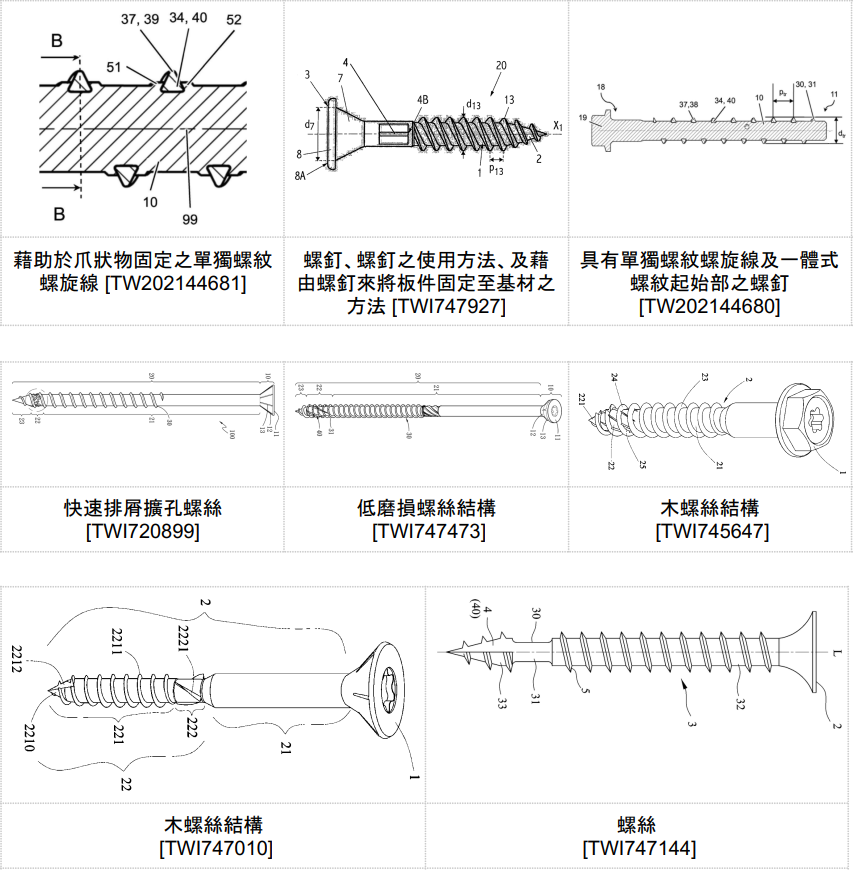

⬛ 專利代表圖：

二、以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 為主要IPC分類號之扣件相關專利：

本項分類號(F16B039)之專利包括：防鬆扣件等相關專利，以下為本期專利説明。

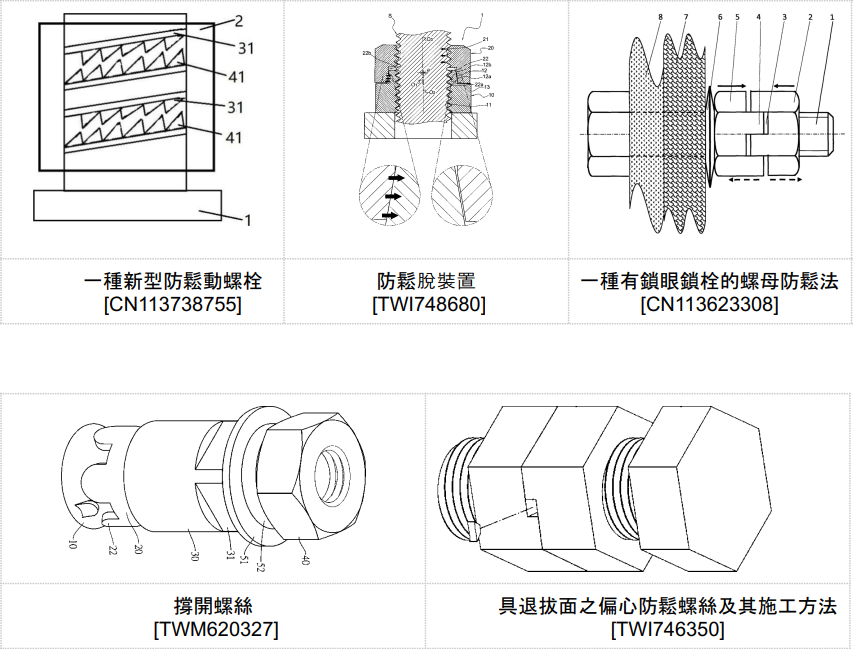

1.    【一種新型防鬆動螺栓】專利，包括螺絲和螺母，螺絲螺紋凹槽遠離所述螺絲頭部一側凹槽壁設置有鋸齒形突起，螺母內螺紋凹槽靠近所述螺絲頭部一側凹槽壁設置有鋸齒形突起，所述鋸齒形突起的齒尖和所述鋸齒形突起之間的凹槽可相互吻合卡緊，所述鋸齒形突起的齒尖和所述鋸齒形突起之間的凹槽可相互吻合卡緊。在旋緊螺栓時，隨著越旋越緊，鋸齒形突起的齒尖和鋸齒形突起之間的凹槽、鋸齒形突起的齒尖和鋸齒形突起之間的凹槽越卡越緊，直至不能旋動。在鋸齒形凸起和凹槽卡緊的情況下，防鬆動螺栓比普通螺栓不易鬆動 [CN113738755]。

2.    【防鬆脫裝置】專利，藉由下螺帽的凸部與上螺帽的凹部之間的偏心嵌合而發揮防鬆脫效果的防鬆脫裝置中，抑制連結狀態中上螺帽對下螺帽的傾斜量。在「已鎖合於螺紋軸之下螺帽的凸部」與「已鎖合於螺紋軸之上螺帽的凹部」已形成偏心嵌合的狀態下，凸部的圓錐狀外周面部分在周方向局部對凹部的圓錐狀內周面部分形成干涉，但凸部的外周面及凹部的內周面構成：在凸部的前端外周面部分與凹部的底部側內周面部分之間，遍及全周地形成間隙 [TWI748680]。

3.    【一種有鎖眼鎖栓的螺母防鬆法】專利，螺栓上具有不等螺距的左、右旋的兩條螺紋，可以擰上具有鎖栓、鎖眼的右旋的先螺母和左旋的後螺母。安裝時，當後螺母前端面鎖栓碰到先螺母的後端面鎖眼時，要求鎖栓與鎖眼對齊。後螺母、先螺母同時按左旋方向旋轉到轉不動為止。拆卸時，將兩螺母同時按右旋方向旋轉，兩螺母隨即互相脫開 [CN113623308]。

4.    【撐開螺絲】專利，包含有一錐頭螺栓、一擴張環、一填縫套筒及一固定螺帽。錐頭螺栓具有相連接的一擴張部及一螺桿部，擴張部位於錐頭螺栓的頭端並且擴張部的寬度朝遠離螺桿部的方向漸增。擴張環套設錐頭螺栓。填縫套筒的一端抵靠擴張環，另一端形成有止轉平面。使用時，填縫套筒的止轉平面突出於安裝孔，藉此，止轉平面可防止設置於撐開螺絲的外物轉動；而擴張環具有至少五擴張瓣，各擴張瓣為一實心片體，藉此擴張瓣既可彎折而擴張環整體又能大幅增進抗拉拔力[TWM620327]。

5.    【具退拔面之偏心防鬆螺絲及其施工方法】專利，包含有一螺頭底面設有多個定位牙的螺絲，和螺絲相互螺合並由兩相同且上下對稱同時還具有退拔面之鎖固件所組成的防鬆組件，及卡入兩鎖固件退拔面間之空隙的定位銷；施工方法係將螺絲插入孔洞略大於其直徑的待固定物中，接著將黏膠塗抹於兩鎖固元件後準備鎖固於螺絲上，再來利用鎖設工具將兩鎖固件同時鎖設於螺絲上，之後再單獨以順時針方向旋轉最外側的鎖固件，最後將定位銷打入兩鎖固件間的空隙中，使本發明能穩固的鎖設在待固定物上並產生最大磨擦力而不鬆脫，故本發明具有創作性和進步性之功效 [TWI746350]。

⬛ 專利代表圖：

三、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035) 為主要IPC分類號之扣件相關專利：

本項分類號(F16B035)之專利包括：自攻螺絲、水泥螺絲、止推螺栓、鉚釘螺栓、等扣件之結構設計、扳手套筒設計、組裝組合方法的相關專利，以下為本期專利摘要説明。

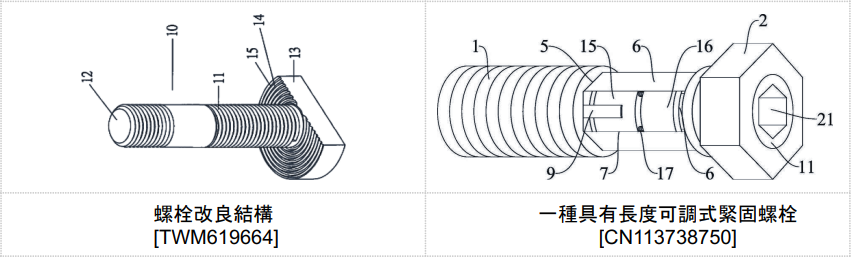

1.    【螺栓改良結構】專利，螺栓的用途作為穿鎖固定物件之組合件，主要包含有穿置通過物件結合孔之栓桿，以及止擋於物件一側之栓頭，螺栓在穿插通過欲鎖合物件的結合孔後，其栓頭乃止擋觸接於物件的一側，而穿過突出於物件另側的栓桿端則可供螺帽螺合，藉以對物件形成迫夾而達組合固定效果，其中在該螺栓栓頭與物件觸接的抵靠面，乃製設有螺旋齒紋，藉以在對物件形成迫夾固定時，乃得賦予非平面觸抵的齒咬觸接效果，從而可提昇其螺鎖的緊固性與密合度，達到更佳之穿鎖固定效果，同時可避免栓桿與栓頭銜接部為因扭力之應力集中現象導致其斷裂之結構受損問題，俾能賦予更佳之實用價值者  [TWM619664]。

2.    【一種具有長度可調式緊固螺栓】專利，具有長度可調式緊固螺栓由一側固定有螺絲桿的螺絲頭頂端和通過連接插框活動裝配在螺絲桿一側的頂部延伸絲桿組成，使得緊固螺栓的長度可調，適用範圍十分廣泛；在連接插框外側開設有內置彈性翻轉伸縮機構的側向收納口，通過頂部延伸絲桿長度調節來方便彈性翻轉伸縮機構向外翻轉，使得螺栓可以適用於淺口螺孔裝配，採用雙面緊固方式對其進行固定，裝配牢固度大大提升；可以根據需要提升內側擠壓的減震性和摩擦面積，提升內部裝配的穩定性；使得內部限位機構的支撐方式和適用的場景更加多樣 [CN113738750]。

⬛ 專利代表圖：

四、用於『鋁基合金』 (C22C021) 為主要IPC分類號之扣件相關專利：

本項分類號(C22C021)之專利包括：扣件用鋁合金的相關專利，以下為本期專利摘要説明。

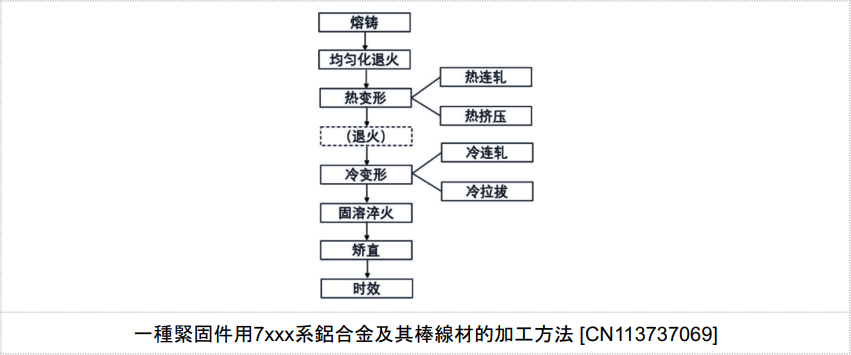

1.    【一種緊固件用7xxx系鋁合金及其棒線材的加工方法】專利，本發明公開了一種緊固件用7xxx系鋁合金及其棒線材的加工方法，所述鋁合金的組分及重量百分比為：Zn4.5‑5.8％，Mg1.8‑2.5％，Cu1.2‑2.0％，Cr0.1‑0.3％，Ti0.01‑0.15％，Fe≤0.5％，Si≤0.4％，Mn≤0.1％，其餘為Al，其中7％≤Zn+Mg+Cu≤9.8％，1.8≤Zn/Mg≤4.5，0.48≤Cu/Mg≤1.15。本發明中的新型鋁合金材料具有高強度、高韌性、高抗應力腐蝕和晶間腐蝕性能，同時兼具優異的成型加工性能，晶粒尺寸在≤100μm，截面無粗晶層，有效解決了現有技術中存在高強鋁合金材料強韌性匹配不足、成型過程開裂、應力腐蝕差等問題。該材料適用於製造高性能的鋁合金螺栓、螺母，同時也可以用來製作高性能鉚釘、高強連接件等其他鋁合金連接件產品  [CN113737069]。

⬛ 專利代表圖：

五、以『用熔融態覆層材料且不影響形狀之熱浸或浸漬工藝；其所用的設備』(C23C002) 為主要IPC分類號之扣件相關專利：

本項分類號(C23C002)之專利包括：用於形成螺絲的鋼線的處理方法的相關專利，以下為本期專利説明。

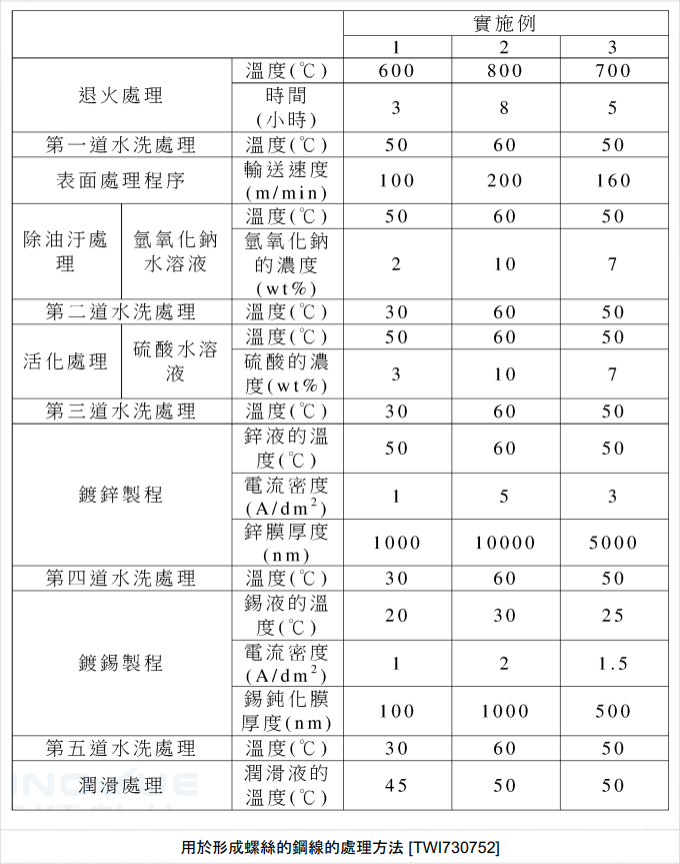

1.    【用於形成螺絲的鋼線的處理方法】專利，對由鋼線盤繞而成的盤元施予退火處理，形成經退火處理的盤元；及對該經退火處理的盤元的鋼線進行表面處理程序，形成經表面處理的鋼線。在該表面處理程序中，由該鋼線的第一端進行該表面處理程序且該鋼線以一前進方向連續地被輸送直至相反於該第一端的第二端進行該表面處理程序，且該表面處理程序依序包括物理除鏽處理、除油汙處理、活化處理及鍍膜處理。本發明用於形成螺絲的鋼線的處理方法具有較佳處理效益、較低生產成本且能夠改善現場操作環境的效果，且還能夠一貫作業而具有連續生產的效果。 [TWI730752]。

⬛ 專利代表圖：
