2023-08-No1-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件專利新訊 (2023-08-No1)：

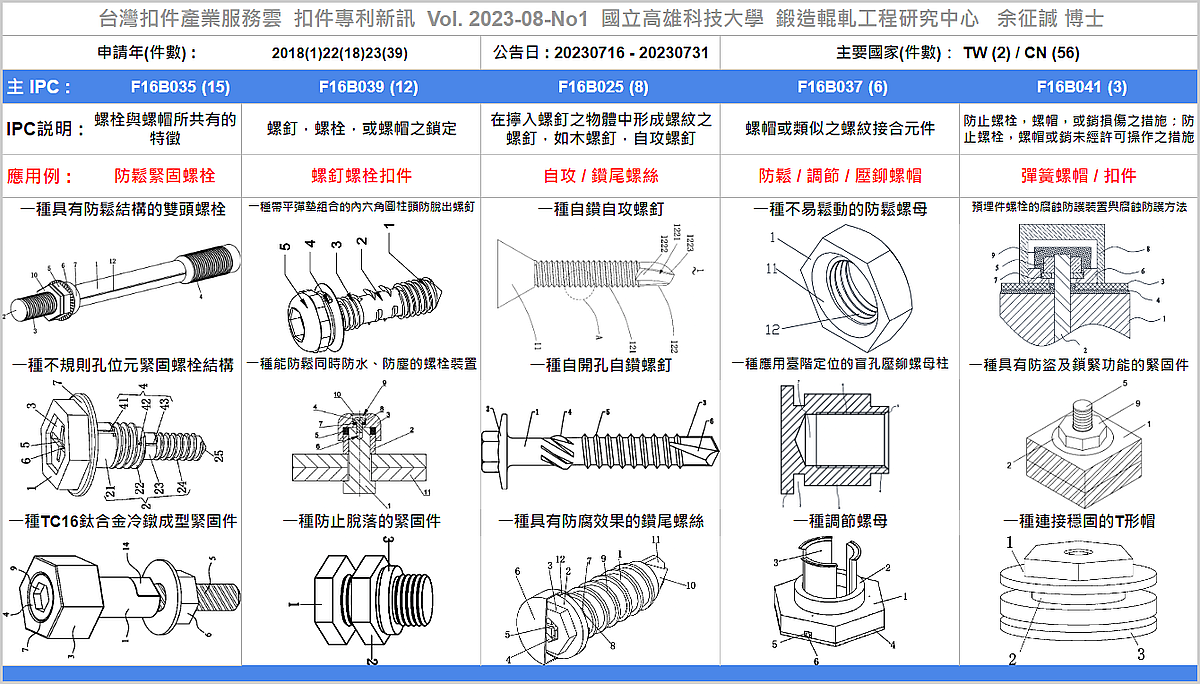

全球專利資料庫近期公告58筆扣件新專利，公告日介於20230716至20230731間，申請國件數分別為台灣2件與中國56件，專利權人包括台灣的『德商ＥＪＯＴ股份兩合公司、其隆機械股份有限公司』與中國的『河北祥達高強度五金緊固件有限公司、河北恒沃緊固件製造有限公司、揚州三劦緊固件有限公司、雞澤縣日盛緊固件有限責任公司、上海樂標標準件有限公司 … 』等專利權人(完整專利權人請詳參專利清單)。
本期以『螺栓與螺帽所共有的特徵』(F16B035) 分類號為主，聚焦在『自我調整螺栓、一種高精度一體式螺栓、一種30°楔形螺紋防鬆螺釘、一種具有防鬆結構的雙頭螺栓、一種雙六角螺栓頭螺栓、一種具有螺距可調式緊固螺栓、橡膠後處理設備應用的剪切螺釘、一種不規則孔位元緊固螺栓結構、新型絕緣接線式螺釘、一種恒久緊固螺栓螺母、一種TC16鈦合金冷鐓成型緊固件、一種防斷裂螺栓、一種組合式包塑螺栓、一種新型雙向逆進緊固螺栓、一種便於維護的航空緊固件』等專利。
其餘分類號及代表專利依序為：
(1) F16B039：一種帶平彈墊組合的內六角圓柱頭防脫出螺釘、一種能防鬆同時防水、防塵的螺栓裝置、車輛懸掛的防鬆結構及車輛懸掛、自動鎖緊的防鬆螺絲裝置、一種緊固防脫螺栓、一種防振型螺栓螺母結構、一種螺栓螺母防鬆結構、一種防脫落螺栓、一種防止脫落的緊固件、一種用於螺栓螺母的防鬆結構。
(2) F16B025：板材固定用鑽尾螺絲、鑽尾螺絲、一種自鑽自攻螺釘、一種自開孔自鑽螺釘、一種十字槽沉頭纖維板尖咀螺釘、一種具有防腐效果的鑽尾螺絲、一種螺旋葉片式地螺絲、一種自攻自鑽螺釘。
(3) F16B037：一種法蘭型金屬鑲嵌螺紋套、滑栓螺母結構、一種螺母及螺栓、一種不易鬆動的防鬆螺母、一種應用臺階定位的盲孔壓鉚螺母柱、一種調節螺母。
(4)F16B041：預埋件螺栓的腐蝕防護裝置與腐蝕防護方法、一種具有防盜及鎖緊功能的緊固件、一種連接穩固的T形帽等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-08-No1, https://bit.ly/FastenerNewPatent202308No1
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-08-No1, 專利清單 EXCEL, https://bit.ly/FastenerNewPatent202308No1List
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-08-No1, 專利説明書 PDF, https://bit.ly/FastenerNewPatent202308No1PDF
----
(點擊開啓全文: https://bit.ly/FastenerNewPatent202308No1 )
----
Tag : #Fasteners, #Patent, #Review .
----
一、以『螺栓與螺帽所共有的特徵』(F16B035)為主要IPC分類號之扣件相關專利：
本項分類號(F16B035)之專利包括『自我調整螺栓、一種高精度一體式螺栓、一種30°楔形螺紋防鬆螺釘、一種具有防鬆結構的雙頭螺栓、一種雙六角螺栓頭螺栓、一種具有螺距可調式緊固螺栓、橡膠後處理設備應用的剪切螺釘、一種不規則孔位元緊固螺栓結構、新型絕緣接線式螺釘、一種恒久緊固螺栓螺母、一種TC16鈦合金冷鐓成型緊固件、一種防斷裂螺栓、一種組合式包塑螺栓、一種新型雙向逆進緊固螺栓、一種便於維護的航空緊固件』等專利，以下為本期專利摘要說明。

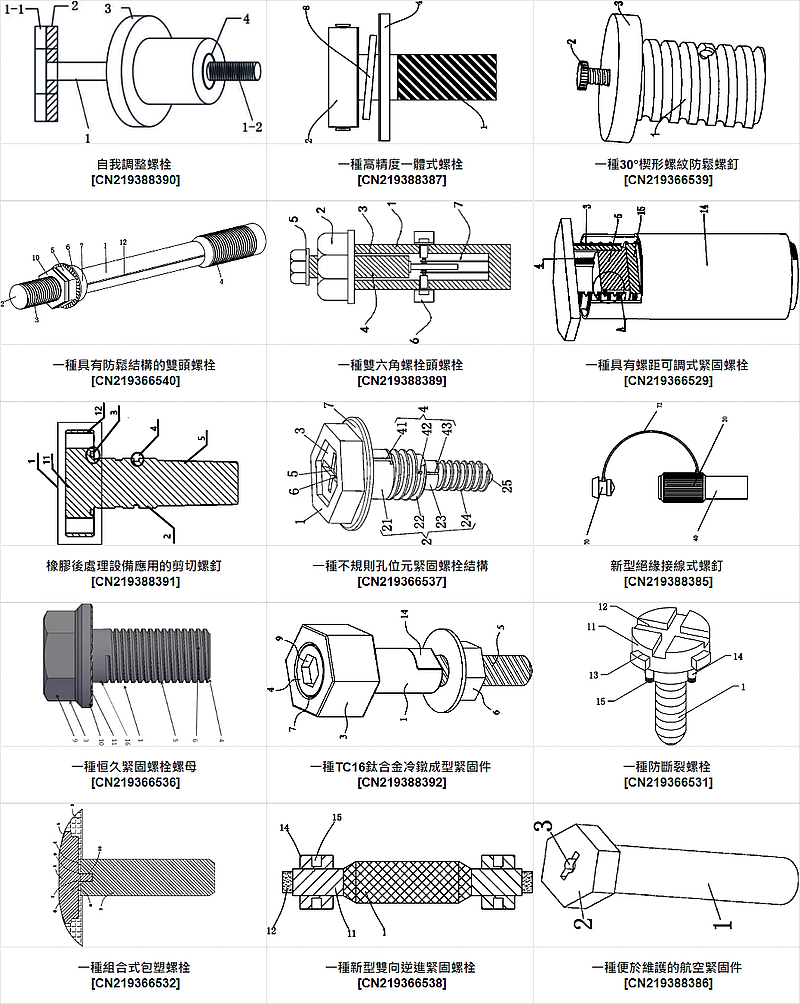

#專利代表圖 :
----
#專利摘要：
01. 自我調整螺栓 [ CN219388390 ] :
本實用新型提供一種自我調整螺栓，包括：螺栓本體、橡膠墊片、錨具套筒和錨具夾片；所述螺栓本體包括一體成形的螺栓栓帽和螺栓栓杆；所述螺栓栓帽的內側固定安裝所述橡膠墊片；所述錨具夾片為與所述套筒內孔形狀匹配的圓臺形形狀，所述錨具夾片嵌入到所述錨具套筒的套筒內孔中；所述錨具夾片開設夾片內孔，所述夾片內孔為內螺紋孔，與所述螺栓栓杆的一端螺紋連接。本實用新型提供一種自我調整螺栓，利用橡膠墊片受壓後產生一定的變形能力，使得該螺栓可以適用於不平整的混凝土構件表面；同時該自我調整螺栓帶有自錨系統，使得錨固效果更加穩定和可靠，且不需要額外的焊接，安裝方便快捷。
02. 一種高精度一體式螺栓 [ CN219388387 ] :
本實用新型涉及螺栓技術領域的一種高精度一體式螺栓，包括螺釘、螺帽，所述螺釘固定安裝在螺帽底端，所述螺帽頂端設置有螺頭機構；所述螺頭機構包括螺頭、銷杆，所述螺帽頂端開設有凹槽，所述螺頭放置在凹槽中，所述螺頭外壁固定安裝有卡板，所述凹槽內壁開設有卡槽，所述卡板卡接在卡槽中，所述螺帽外壁開設有彈簧槽，所述卡板一端開設有銷槽，所述銷杆活動貫穿彈簧槽內壁伸入卡槽中，通過設置螺頭機構，可以方便人員對磨損嚴重的螺頭進行拆卸更換，避免螺頭磨損嚴重，工具在對螺頭作用時在其表面上產生打滑，從而影響螺栓的安裝精度，結構簡單，大大提高了螺栓的安裝精度，實用性強。
03. 一種30°楔形螺紋防鬆螺釘 [ CN219366539 ] :
本實用新型公開了一種30°楔形螺紋防鬆螺釘，包括螺柱主體，所述螺柱主體頂部固定連接有螺蓋，螺柱主體內表壁滑動連接有連接杆，螺柱主體內部旋合連接有螺杆，螺杆底部轉動連接有連接塊。本實用新型中，30°楔形螺紋防鬆螺釘，在使用時，先將螺釘安裝到所需固定物體的安裝孔中，此過程通過工具旋合螺釘即可，在完成螺柱主體的旋合後，轉動轉盤帶動螺杆在螺蓋中轉動並且下移，螺杆下移帶動連接塊下移，連接塊下移則抵接兩組連接杆，使得連接杆伸出條形槽外部，與牆壁或者其他主體抵接，使得螺柱主體卡合在牆壁等主體之中，加固了螺柱主體的牢固程度，進而提高了現有的30°楔形螺紋防鬆螺釘的使用效果。
04. 一種具有防鬆結構的雙頭螺栓 [ CN219366540 ] :
本實用新型涉及雙頭螺栓技術領域，且公開了一種具有防鬆結構的雙頭螺栓，包括連接杆和螺紋杆，所述螺紋杆固定於連接杆的兩側，所述螺紋杆的兩側分別開設有第一螺紋和第二螺紋，所述第一螺紋的表面螺紋連接有固定螺母，所述連接杆的表面滑動連接有分體墊片；本實用新型通過防滑齒配合防鬆螺母可以提高雙頭螺栓的放鬆能力，通過分體墊片的分體設計配合定位塊與定位孔可以在使用時可以更加方便快捷的更換金屬墊片，在使用時可以快速將金屬墊片取下，提高了螺栓的維護效率，解決了現有雙頭螺栓防鬆結構比較單一，在更換墊片時需要整體將螺母從螺栓上擰下才能取下墊片，當工作人員大批量更換墊片時會大幅度延長更換時間的問題。
05. 一種雙六角螺栓頭螺栓 [ CN219388389 ] :
本實用新型涉及一種雙六角螺栓頭螺栓，包括外螺栓與內螺栓，所述外螺栓與內螺栓的上表面分別固定有下螺栓頭與上螺栓頭，所述外螺栓內開設有螺紋孔，所述內螺栓螺紋連接于螺紋孔中，所述外螺栓的外表面螺紋連接有螺母，所述螺紋孔內設有防脫機構；所述防脫機構包括與內螺栓下表面相固定的軸承座，所述軸承座的底端固定有齒板，所述防脫機構還包括與螺紋孔底面相固定的兩個固定杆，兩個所述固定杆的頂端通過軸承轉動連接有螺柱。該雙六角螺栓頭螺栓，通過在外螺栓內設有內螺栓，同時外螺栓設有防脫機構，內螺栓用於驅動防脫機構，當螺母固定後好，通過防脫機構對螺母進行限位，避免螺母出現脫落，提高安裝穩固性，且操作簡單，使用方便。
06. 一種具有螺距可調式緊固螺栓 [ CN219366529 ] :
本實用新型公開了一種具有螺距可調式緊固螺栓，涉及螺栓技術領域，其技術方案包括螺帽和尼龍套，其特徵在於，螺帽的外部安裝有固定螺紋圈，固定螺紋圈的外部開設有多個貫穿槽，升降機構包括螺栓A，螺栓A的外部開設有圓形槽A，圓形槽A的內部安裝有伸縮杆，螺帽的外部安裝有對尼龍套進行更換的固定機構，固定機構包括L型板，L型板的外部對稱安裝有擋板，尼龍套的外部安裝有卡扣，卡扣活動設置在兩個擋板之間，當在對不同大小的孔進行使用時，向下拉動L型板，擋板通過L型板向下移動，此時工作人員將卡扣從擋板的內部取出，更換於需要連接的孔相對應的尼龍套，更換完成後鬆開對L型板的拉力，操作簡單，提高了裝置的實用性。
07. 橡膠後處理設備應用的剪切螺釘 [ CN219388391 ] :
本實用新型公開了一種橡膠後處理設備應用的剪切螺釘，包括螺釘帽和螺釘杆，所述螺釘杆的一端為與螺釘帽連接的連接端，另一端為用於剪切物料的剪切端，所述螺釘帽包括帽體和安裝部，所述安裝部環向設於所述帽體外側，所述安裝部上設有通孔，螺栓或螺釘穿過所述通孔固定剪切螺釘。本實用新型所述的剪切螺釘採用通孔安裝，避免剪切螺釘採用螺紋安裝方式時螺釘杆與筒體之間產生金屬粘著磨損進而損壞剪切螺釘和筒體的問題，提高了剪切螺釘的使用壽命，降低了生產成本。
08. 一種不規則孔位元緊固螺栓結構 [ CN219366537 ] :
本實用新型公開了一種不規則孔位元緊固螺栓結構，涉及螺栓緊固件技術領域，包括螺栓頭、螺紋連接單元和補油防銹單元；螺栓頭為正六邊形結構，所述螺栓頭的上端開設有同為正六邊形結構的卸裝槽；螺紋連接單元包含第一連接杆、上螺紋、第二連接杆和下螺紋，所述螺栓頭的下端中間位置處固定連接有第一連接杆，所述第一連接杆的下端圓周外側開設有上螺紋，所述第二連接杆固定連接在第一連接杆的下端中部。本實用新型具有可靠的螺紋連接單元，通過尺寸不同的兩段螺紋，能夠對階梯型的不規則孔位進行有效的螺紋連接，且具有可靠的防銹設施，能夠防止長時間不轉動螺栓而使螺栓繡固。
09. 新型絕緣接線式螺釘 [ CN219388385 ] :
本實用新型公開了一種新型絕緣接線式螺釘，包括：螺杆、螺栓頭、絕緣套、彈性件和絕緣層。螺栓頭沿其周向開設有滑槽，滑槽沿螺栓頭的軸向延伸，絕緣套套設在螺杆上且設置在滑槽內，滑槽中設有彈性件，彈性件與絕緣套連接，絕緣套具有絕緣性，螺栓頭上設有絕緣層。通過絕緣套以及彈性件的設置，新型絕緣接線式螺釘在使用時，絕緣套會在彈性件的作用下一直套設在螺杆裸露的部分上，同時螺栓頭上還設有絕緣套，因此操作人員在安裝和拆卸的過程中不會接觸到螺杆，並且能夠通過人手直接對新型絕緣接線式螺釘進行旋擰；同時，螺栓頭內的插接槽可以實現拔插式接線。與現有技術相比，本實用新型所公開的新型絕緣接線式螺釘能夠實現提高安全性能的目的。
10. 一種恒久緊固螺栓螺母 [ CN219366536 ] :
本實用新型公開了一種恒久緊固螺栓螺母，涉及機械零配件技術領域，包括螺栓本體和螺母，所述螺栓本體包括螺頭和螺杆，所述螺杆外表面設置有螺栓螺紋，所述螺母內表面設置有螺母螺紋，所述螺栓螺紋與所述螺母螺紋相應設置有螺栓螺紋牙、螺母螺紋槽。本實用新型通過在螺栓本體及螺母分別設置螺栓螺紋牙和螺母螺紋槽，使得二者能夠相錯咬合，防止螺栓本體與螺母間發生鬆脫轉動，從而實現防脫緊固，解決螺栓鬆脫掉落造成的危險或者潛在風險，能夠有效提高設備的安全性能，並且該種結構相對於其他形式的鎖緊結構更容易加工製造，能夠降低整體加工製造難度。
11. 一種TC16鈦合金冷鐓成型緊固件 [ CN219388392 ] :
本實用新型公開了一種TC16鈦合金冷鐓成型緊固件，包括芯杆，所述芯杆一端設置有第一螺紋頭，所述第一螺紋頭上套設有六角頭，所述第一螺紋頭上螺紋套接有對六角頭限位的封閉件，所述封閉件轉動嵌入六角頭內且密封設置；所述芯杆另一端設置有第二螺紋頭，所述第二螺紋頭上螺紋套接有螺母。本實用新型通過設置六角頭套設在第一螺紋頭上，且通過封閉件對六角頭緊固，使六角頭與芯杆組成螺栓體，再通過第二螺紋頭與螺母的設置，組成完整的緊固件使用，當第二螺紋頭因暴露在外而易發生銹蝕，造成螺母難以拆卸時，而由於緊固件與六角頭之間的密封，第一螺紋頭不易銹蝕，則可將封閉件先與第一螺紋頭拆卸，再將六角頭拆卸。
12. 一種防斷裂螺栓 [ CN219366531 ] :
本實用新型公開了一種防斷裂螺栓，包括螺栓主體，螺栓主體的頂端固定設有固定座，固定座的內壁開設有安裝槽，且螺栓主體一端的外壁與安裝槽的內壁穿插連接，螺栓主體的內壁開設有卡孔，卡孔的內壁穿插設有鐵芯，且鐵芯的一端穿過安裝槽的內壁與固定座內壁的上端固定連接，鐵芯的外壁等距離固定設有支撐軸，且每個支撐軸的一端分別與卡孔的內壁固定連接。本實用新型一種防斷裂螺栓，使用時，通過在螺栓主體的內部設置有卡孔使其內部的鐵芯不易被氧化，同時通過支撐軸支撐鐵芯與卡孔使其韌性更強，再通過固定環使其與螺帽固定連接，使其剛性更強，進而不易折斷，從而提高裝置的實用性。
13. 一種組合式包塑螺栓 [ CN219366532 ] :
本實用新型公開了一種組合式包塑螺栓，包括螺栓本體，所述螺栓本體包括頭部和螺杆，所述頭部與所述螺杆相連接，所述頭部與所述螺杆之間安裝有抗磨結構；所述頭部底部的連接杆穿過所述抗磨結構底部的圓孔後與所述螺杆頂部的連接孔之間螺紋連接。通過上述方式，本實用新型一種組合式包塑螺栓，該包塑螺栓採用組合結構，其頭部、抗磨結構和螺杆採用組合的方式進行連接，從而能夠單獨更換抗磨結構，節約了成本。
14. 一種新型雙向逆進緊固螺栓 [ CN219366538 ] :
本實用新型涉及螺栓技術領域，具體為一種新型雙向逆進緊固螺栓，包括中心頭，中心頭兩側均固定有螺栓頭，螺栓頭的端部焊接有端頭，端頭上設置有第一內置槽，螺栓頭上螺紋設置有螺栓帽，螺栓帽上設置有第二內置槽。本實用新型通過中心頭兩側的螺栓頭與螺栓帽配合，可實現雙向配合安裝，螺栓頭通過端頭可便於與工具配合安裝，螺栓帽上的第二內置槽可方便與扳手配合裝配的同時，也可以旋杆插入進行安裝，增加其在安裝的靈活性。
15. 一種便於維護的航空緊固件 [ CN219388386 ] :
本實用新型公開了一種便於維護的航空緊固件，涉及緊固件技術領域，其技術方案要點是：包括螺紋杆部以及固定安裝在螺紋杆部頂端上的頭部，所述頭部的上表面開設有驅動凹槽，所述螺紋杆部的內部開設有容納腔體，所述容納腔體內設置有與之形狀相適配的活動杆，所述活動杆的頂端上固定安裝有握把，所述活動杆上設置有與驅動凹槽形狀相適配的驅動部，所述螺紋杆部的底端處可拆卸的設置有螺紋塞，效果是工作人員不需要攜帶工具即可進行檢修工作，有效的提高了工作人員的檢修效率，也避免了工作人員檢修時未攜帶合適的工具，需要折返尋找合適的工具，影響檢修工作的正常進行。
----
二、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『一種帶平彈墊組合的內六角圓柱頭防脫出螺釘、一種能防鬆同時防水、防塵的螺栓裝置、車輛懸掛的防鬆結構及車輛懸掛、自動鎖緊的防鬆螺絲裝置、一種緊固防脫螺栓、一種防振型螺栓螺母結構、一種螺栓螺母防鬆結構、一種防脫落螺栓、一種防止脫落的緊固件、一種用於螺栓螺母的防鬆結構、』等專利，以下為本期專利摘要說明。

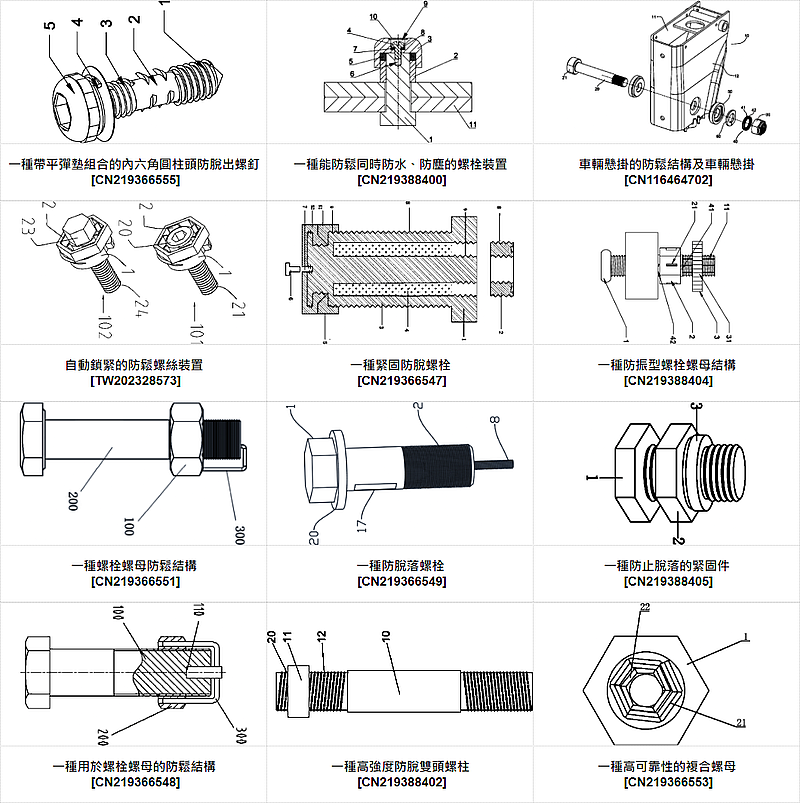

#專利代表圖 :
----
#專利摘要：
01. 一種帶平彈墊組合的內六角圓柱頭防脫出螺釘 [ CN219366555 ] :
本實用新型涉及螺釘技術領域，具體地說，涉及一種帶平彈墊組合的內六角圓柱頭防脫出螺釘，包括下端杆，下端杆底部一體成型有尖刺頭，下端杆周圍一體成型有下螺紋，下端杆頂端從下至上依次一體成型有防脫杆、上端杆和螺帽，上端杆與螺帽之間設有平彈墊組合，螺帽包括位於頂部的圓柱頭，圓柱頭頂部中央位置處開設有內六角槽；該帶平彈墊組合的內六角圓柱頭防脫出螺釘，擰動螺帽使螺釘向下旋轉，防脫刺可勾住內部結構防止螺釘脫出，平彈墊組合可保護物體外表面不會受損，該設計改變了普通螺釘在實際使用中採用膠粘方式防脫可能造成老化，且不具備平彈墊在使用中會對物體表面造成損害的缺陷，其便於更好固定物體防止螺釘脫出，並保護物體表面。
02. 一種能防鬆同時防水、防塵的螺栓裝置 [ CN219388400 ] :
本實用新型公開了一種能防鬆同時防水、防塵的螺栓裝置，包括：螺栓、螺母、防鬆蓋和螺釘，螺栓穿過固定裝置後與螺母螺紋連接，防鬆蓋的下段延伸至螺母的上段，防鬆蓋的內輪廓與螺母的外輪廓相適配，防鬆蓋與螺母之間設有防鬆膠圈，螺栓的端部開有螺孔，螺釘穿過防鬆蓋後與螺孔螺紋連接，螺釘的螺紋方向與螺母的螺紋方向相反，防鬆膠圈的厚度小於螺孔的深度。與現有技術相比，本實用新型的防鬆膠圈擠壓填充在螺栓的螺紋間隙內，對螺母鬆脫形成阻尼，產生阻力，同時也能有效防水、防塵。其次，通過設置相反的螺紋使得螺釘能夠保持對防鬆蓋的壓迫，或進一步增大對防鬆蓋的壓迫，從而阻止螺母鬆脫。
03. 車輛懸掛的防鬆結構及車輛懸掛 [ CN116464702 ] :
本發明公開了一種車輛懸掛的防鬆結構及車輛懸掛，車輛懸掛的防鬆結構包括懸掛支架、螺栓、螺母；懸掛支架包括相對設置的第一側壁和第二側壁，第一側壁和第二側壁上上均設置有一通孔，兩通孔正對設置；螺栓橫穿兩個通孔，螺栓的一端設置有一壓緊在第一側壁外側的螺帽，螺母螺接在螺栓的另一端，螺母與第二側壁的外側之間夾持有一墊片元件；墊片組件包括套設在螺栓上且相對設置的兩個墊片，兩墊片彼此遠離的側面均設置有防滑結構，兩墊片上的防滑結構分別壓緊於第二側壁的外側以及螺母上，兩墊片彼此靠攏的面均形成一配合面，兩配合面均呈鋸齒狀並相互咬合在一起。本發明可防止螺母鬆動，繼而防止螺栓鬆動，提高了車輛的行駛安全性。
04. 自動鎖緊的防鬆螺絲裝置 [ TW202328573 ] :
一種自動鎖緊的防鬆螺絲裝置，有螺絲和螺絲自動鎖緊襯套，及連結螺絲和螺絲自動鎖緊襯套的單向旋轉的棘輪件，當螺絲鎖緊後，螺絲自動鎖緊襯套可再往反方向鎖緊，使該螺絲自動鎖緊襯套內部的扭簧產生預扭力，然而該預扭力透過內部的棘輪件連接到螺絲頭上，該棘輪件上的彈簧片會將螺絲頭夾緊，使得螺絲頭和棘輪件成為一體，然而螺絲本身就能產生自動鎖緊的預扭力，而該預扭力同時可使螺絲有防鬆和自動鎖緊的效果，同時該自動鎖緊的防鬆螺絲裝置，也可裝電子式的螺絲定位檢查裝置，隨時可瞭解螺絲的鎖緊情況。
05. 一種緊固防脫螺栓 [ CN219366547 ] :
本實用新型公開了一種緊固防脫螺栓，包括螺柱、外螺母和內螺母，螺柱包括矩形狀的端部和螺杆，螺杆上設置有外螺紋，所述螺柱端部設置有環形沉孔，沉孔的深度為螺柱長度的三分之二，沉孔靠近端部的內壁設置有內螺紋，內螺紋為圓環狀且通過自身的外螺紋與螺柱的內螺紋形成螺紋連接，環形沉孔內設置有填充物，螺杆底部設置有外螺母防脫部；通過使用橡膠或木塞充填環形沉孔，環形沉孔避免了過度中空降低螺栓強度的同時做到輕量化螺栓的效果；填充物可以起到吸收水分的效果，吸收一定水分體積發生膨脹對螺栓內壁產生壓力，起到緊固效果，頂端使用內螺母進行封口。
06. 一種防振型螺栓螺母結構 [ CN219388404 ] :
本實用新型涉及緊固部件技術領域，具體為一種防振型螺栓螺母結構，包括螺紋連接在一起的螺栓和多邊形內螺母，所述螺栓上在螺栓的螺栓頭和所述內螺母之間設置需要緊固的部件，所述螺栓上靠近多邊形內螺母處螺紋連接有外螺母，所述外螺母上設有與所述多邊形內螺母相配套的多邊形槽，通過設置兩個螺母，且外螺母上有可以限制多邊形內螺母的多邊形槽，從而使外螺母具有較強的對多邊形內螺母的限制緊固作用，在受到撞擊或者高頻振動的情況下，不易鬆動，保證了裝置的可靠性，通過設置聚氨酯材料的防護墊，使防護墊具備吸油性，減少裝置上油性物質對螺栓螺母緊固效果的影響，同時防護墊設置的易斷槽，避免沾染過量油性物質的防護墊影響裝置的可靠性。
07. 一種螺栓螺母防鬆結構 [ CN219366551 ] :
本實用新型公開了一種螺栓螺母防鬆結構，包括螺母、螺栓和防鬆件；其中螺母上設有第一連接孔；其中螺栓中與螺母配合的軸向一端上設有第二連接孔；以及防鬆件設置為折彎件，防鬆件的一端穿設于第一連接孔，防鬆件的另一端穿設于第二連接孔。通過防鬆件分別穿設于第一連接孔、第二連接孔，從而增加了螺栓與螺母之間的作用力，限制了螺栓與螺母之間的相對轉動，不僅有效達到了防鬆的目的，而且安裝過程簡單，有效提高了安裝效率。
08. 一種防脫落螺栓 [ CN219366549 ] :
本實用新型公開了一種防脫落螺栓，包括頭部和螺杆，螺杆上設置有通槽，通槽內對稱設置有第一擠壓塊和第二擠壓塊，第一擠壓塊的右側面為左低右高的傾斜面，第二擠壓塊的左側面為左高右低的傾斜面，第一擠壓塊和第二擠壓塊之間形成一上窄下寬的空腔；通槽的底面設置有通至螺杆底面的通孔，通孔內部設置有擠壓杆，擠壓杆擠至空腔內使第一擠壓塊和第二擠壓塊向外側移動。本實用新型提供的第一擠壓塊、第二擠壓塊和擠壓杆，在螺栓連接在零件上後，擠壓杆擠壓第一擠壓塊和第二擠壓塊向外移動，使第一擠壓墊和第二擠壓墊擠壓在零件孔的內壁上，使螺栓可以緊緊固定在零件上，與螺母一起形成雙重保險，減少因連接失效而使機械故障事件的發生。
09. 一種防止脫落的緊固件 [ CN219388405 ] :
本實用新型公開了一種防止脫落的緊固件，包括螺杆和螺母，所述螺杆的外壁安裝有螺母，夾持構件，安裝在所述螺母的頂端；其中，所述夾持構件用於夾持螺杆。該防止脫落的緊固件通過支撐環和轉環的配合工作，達到了帶動齒輪轉動，通過齒輪和夾塊的配合工作，達到了夾持螺杆，從而防止螺母因為震動導致螺母鬆動，通過支撐環外壁加工的限位孔、轉環和限位杆的配合工作，達到了對轉環的限位，從而對夾塊進行限位固定，防止螺母因為震動導致螺母鬆動，影響緊固件的緊固效果。
10. 一種用於螺栓螺母的防鬆結構 [ CN219366548 ] :
本實用新型公開了一種用於螺栓螺母的防鬆結構，包括螺母、螺栓和防鬆件；其中螺栓中與螺母配合的軸向一端上設有第一連接孔，第一連接孔設置在螺栓的軸線位置上；其中螺母上設有至少兩個第二連接孔，各第二連接孔以螺母的軸線為基準間隔設置；其中防鬆件包括第一端、第二端和第三端，以第一端為基準，第二端和第三端間隔設置，防鬆件適於分別穿設于第一連接孔和第二連接孔，以使螺栓和螺母在周向上相對限位。通過防鬆件分別穿設于第一連接孔、第二連接孔，從而增加了螺栓與螺母之間的作用力，限制了螺栓與螺母之間的相對轉動，不僅有效達到了防鬆的目的，而且安裝過程簡單，有效提高了安裝效率。
----
三、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025)為主要IPC分類號之扣件相關專利：
本項分類號(F16B025)之專利包括『板材固定用鑽尾螺絲、鑽尾螺絲、一種自鑽自攻螺釘、一種自開孔自鑽螺釘、一種十字槽沉頭纖維板尖咀螺釘、一種具有防腐效果的鑽尾螺絲、一種螺旋葉片式地螺絲、一種自攻自鑽螺釘』等專利，以下為本期專利摘要說明。

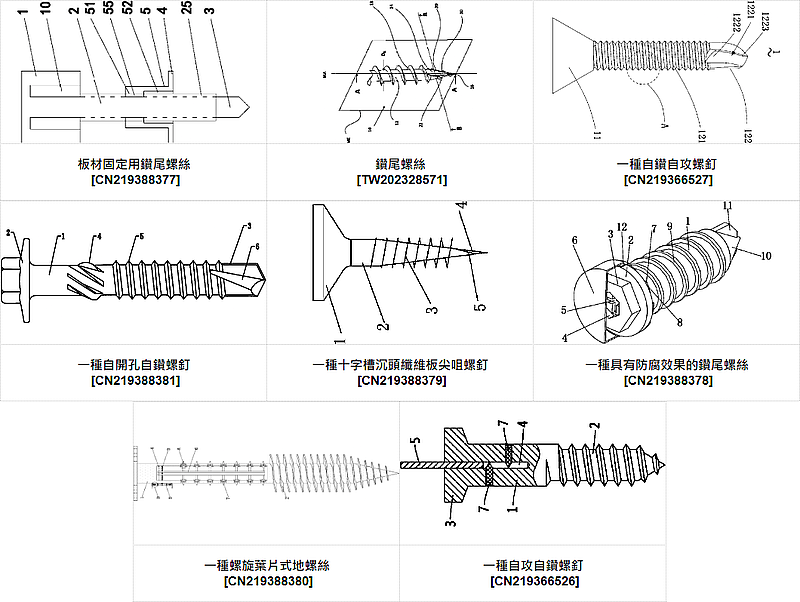

#專利代表圖 :
----
#專利摘要：
01. 板材固定用鑽尾螺絲 [ CN219388377 ] :
本實用新型公開了板材固定用鑽尾螺絲，包括螺絲頭、杆體、鑽頭、外螺紋、墊片、導向套，所述螺絲頭底部中心設有一個凹槽，凹槽的頂壁中心與一根杆體相連，杆體豎直設置，杆體的外壁上設有向外凸起的外螺紋，杆體的底部連有鑽頭，所述墊片上端面固定有一個導向套，墊片和導向套組成的組合體允許杆體和鑽頭組成的組合體穿過，導向套套在杆體上，所述導向套內部設有自上向下依次相連的第一通孔和第二通孔，第一通孔的內徑小於第二通孔的內徑。本實用新型通過將導向套與杆體相配合，使得鑽尾螺絲在擰入過程中不會發生偏斜，螺絲頭底端可與板材的端面可緊密貼合，且螺絲鑽入的板材有效深度得到了有效的保證，保證了板材的固定牢固度。
02. 鑽尾螺絲 [ TW202328571 ] :
本發明關於一種螺絲（10），其包含過渡到尾尖（14）的螺杆（12），其中，尾尖（14）從螺杆（12）的承載區開始漸縮，此外，尾尖（14）終止於最尖端（16），其中，在尾尖（14）處藉由尾尖中的刃口形成至少兩個刃（20、22），其中，順向旋緊方向形成第一刃（20）而逆向旋緊方向形成第二刃（22），這兩個刃藉由表面（30、50）相連接，該表面在其橫截面中具有輪廓線（K），其中，螺絲中心面（ME）與表面（30、50）形成交線（S），其中，從最尖端（16）起，交線（S）距螺絲中心軸（MA）的距離（A）至少增長到使其等於二分之一芯徑，其中，交線（S）距螺絲中心軸D K/4處的交點（A1）與距螺絲中心軸D K/2處的最近交點（A2）在螺絲縱向上相距大於D K/3的長度（L），其中，在長度（L）上，第一刃（20）處的切線（T）與輪廓線（K）圍成的刃角（α）隨著交線（S）距中心軸（MA）的距離增大而增大。
03. 一種自鑽自攻螺釘 [ CN219366527 ] :
本實用新型公開了一種自鑽自攻螺釘，其包括螺釘帽和螺釘主體，螺釘帽與螺釘主體連接，螺釘主體包括一體成型的螺紋部與開槽部，開槽部設置有相對設置的弧形槽，開槽部位於弧形槽的邊沿相對於開槽部的中心軸線傾斜，開槽部位於弧形槽的邊沿與螺紋部表面平齊，兩個弧形槽的切面呈螺旋狀分佈。開槽部位於弧形槽的邊沿向外突出，形成一個切口，切口的朝向與螺紋部的螺紋結構的走向相同，同時，弧形槽底部的切面成螺旋狀，切面的傾斜的方向與螺紋結構相同，在自鑽自攻螺釘對著鋁合金板鑽入，通過切口可將鋁合金板鑽開，鋁合金板的開口順著弧形槽的切面走向將開口的鋁合金板料推出，使鋁合金板與自鑽自攻螺釘之間的接觸面積增加，提高自鑽自攻螺釘的緊固程度。
04. 一種自開孔自鑽螺釘 [ CN219388381 ] :
本實用新型適用於螺釘技術領域，提供了一種自開孔自鑽螺釘，包括：自鑽螺釘，所述自鑽螺釘包括螺杆、華司盤面和螺釘頭部，所述螺杆與所述華司盤面固定連接，所述螺杆與螺釘頭部一體成型，所述螺杆上設有圓形自鎖筋，所述螺杆上設有反向防鬆脫擋槽；安裝時，預製開孔製件利用高強度切刀旋轉形成自開孔，使用電動螺絲刀將螺釘頭部、螺杆本體和華司盤面旋轉釘入帶有預製開孔製件的物體內，圓形自鎖筋和反向防鬆脫擋槽陷入物體內，物體表面卡入圓形自鎖筋和反向防鬆脫擋槽，避免螺杆滑出，確保產品在安裝時，不需要預鑽孔，可以提高安裝效率80%以上。
05. 一種十字槽沉頭纖維板尖咀螺釘 [ CN219388379 ] :
本實用新型公開了一種十字槽沉頭纖維板尖咀螺釘，包括沉頭、錐型杆、螺紋、凹槽和鑽刃邊。本實用新型設計合理，通過錐型杆表面設置柱形狀的螺紋，使得螺紋與錐型杆形成不同區域深度的銜接螺旋空間，增強連接的牢固性，且錐型杆底部尖端的鑽刃邊，提高螺釘旋破連接結構鑽入內部的強度。
06. 一種具有防腐效果的鑽尾螺絲 [ CN219388378 ] :
本實用新型公開了一種具有防腐效果的鑽尾螺絲，包括固定鑽杆，所述固定鑽杆的右端固定連接有錐形鑽塊，所述固定鑽杆的左端固定連接有防腐墊片，所述防腐墊片的左側面固定連接有六邊擰。該種具有防腐效果的鑽尾螺絲，通過設置六邊擰塊、防腐墊片、防腐隔離圈、隔離帽等部件，通過六邊擰塊部件與防腐墊片部件之間相互的配合關係，使得六邊擰塊部件能夠通過轉動對防腐墊片進行帶動，進而達到了本裝置能夠通過防腐墊片帶動防腐隔離圈旋轉進物體內部的效果，解決了現今的鑽尾螺絲，在旋轉進物體後，在戶外長時間的日曬雨淋，雨水會順著鑽尾螺絲浸入物體內部，造成鑽尾螺絲生銹鬆動，同時十字槽會生銹，導致無法擰動的問題。
07. 一種螺旋葉片式地螺絲 [ CN219388380 ] :
本實用新型公開了一種螺旋葉片式地螺絲，涉及地螺絲技術領域。該螺旋葉片式地螺絲，包括鑽頭和加固機構，鑽頭的外壁固定套設有螺旋葉片，加固機構包括設置於鑽頭上的驅動元件、穩定元件和限位元元件，穩定元件和限位元元件均與驅動元件相連接，驅動元件可驅動穩定元件元件相對於鑽頭進行橫向運動，限位元元件可對驅動元件進行限位元。該螺旋葉片式地螺絲，通過雙向螺紋杆、導向杆、圓把手、豎板、地插、限位套A、限位套B、連接杆、彈簧和卡塊的配合使用，使得地螺絲不僅能夠在土層中豎向插入固定，還能夠在插入土層後進一步的進行橫向延伸，增加與土層的接觸面積，增強了地螺絲的承重能力。
08. 一種自攻自鑽螺釘 [ CN219366526 ] :
本實用新型公開了一種自攻自鑽螺釘，包括光杆部，光杆部的一端設有螺柱部、另一端設有旋動部，還包括依次貫穿旋動部和光杆部的中心孔，中心孔內插有一端伸出中心孔孔口的導棒，光杆部上開設有至少一個沿其徑向作延伸的側孔，側孔的一端與中心孔的內部相連通、另一端與外界相連通，側孔內嵌有卡釘，卡釘的一端具有伸入中心孔的內部的導向部；當導向部位于中心孔內時，卡釘的另一端未伸出側孔孔口。該螺釘通過先將螺釘旋入被連接件，再將導棒錘入中心孔，經導向部傳力，使卡釘頭部側向插入被連接件內，形成自鎖，致使螺釘無法實施反向轉動而從被連接件上取下，起到了防拆和連接牢靠的作用，整體功能完善，實用性強。
----
四、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：
本項分類號(F16B037)之專利包括『一種法蘭型金屬鑲嵌螺紋套、滑栓螺母結構、一種螺母及螺栓、一種不易鬆動的防鬆螺母、一種應用臺階定位的盲孔壓鉚螺母柱、一種調節螺母』等專利，以下為本期專利摘要說明。

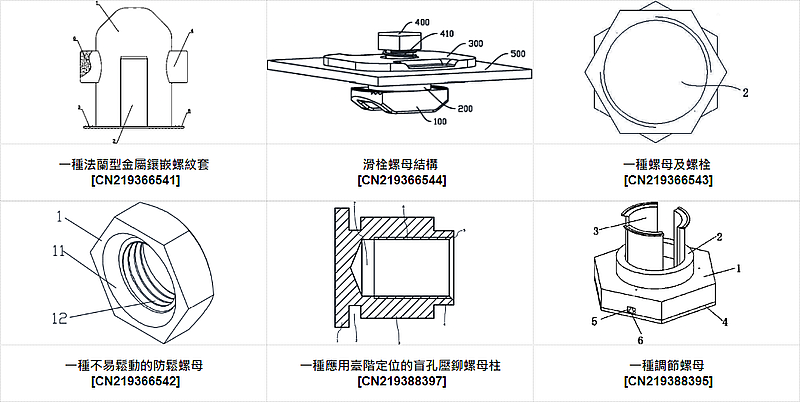

#專利代表圖 :
----
#專利摘要：
01. 一種法蘭型金屬鑲嵌螺紋套 [ CN219366541 ] :
本實用新型公開了一種法蘭型金屬鑲嵌螺紋套，涉及緊固件技術領域，包括柱狀的本體，本體的一端中心沿軸向開設有可與螺栓配合連接的槽孔，且本體的該端部設置有法蘭片，本體的外壁兩側對稱設置有一對卡接耳，本體的外壁上噴設有磨砂層。本實用新型與塑膠件的結合牢度高，不易發生軸向移動或周向轉動，同時自帶有法蘭片，對塑膠件起到保護作用。
02. 滑栓螺母結構 [ CN219366544 ] :
本實用新型公開了一種滑栓螺母結構，包括：緊固件，設置有固定孔，所述固定孔的周圍設置有定位塊；連接環，位於所述緊固件的上方，所述連接環設置有連接孔，所述連接孔的側壁設置有定位槽，所述定位塊嵌入所述定位槽內；墊片，插接於所述連接環的上方，所述墊片設置有安裝孔；螺栓，穿設於所述安裝孔、所述連接孔且與所述固定孔配合連接，所述螺栓套設有彈簧，所述彈簧的一端抵接所述螺栓，所述彈簧的另一端與所述墊片抵接。通過定位塊和定位槽配合，以實現緊固件和連接環的連接，結構簡單，操作簡便；通過將墊片插接於連接環的上方，便於安裝，提高工作效率。
03. 一種螺母及螺栓 [ CN219366543 ] :
本實用新型提供一種螺母及螺栓，屬於機械固定裝置領域，包括螺母本體，所述螺母本體上設置有螺母孔，所述螺母本體的外周面上設置有用於與螺母鬆緊工具配合的工作面組，所述工作面組包括沿所述螺母孔的孔向設置的工作面；所述工作面組至少為兩個，兩個所述工作面組沿所述螺母孔孔向依次設置，兩個所述工作面組的工作面在所述螺母孔孔向上的投影之間存在夾角。相較于現有的螺母，在狹小空間中進行操作時，增加了螺母鬆緊工具對於螺母可操作的角度，當螺母鬆緊工具不方便放入螺母一工作面組的工作面時，能夠使用其他的工作面組的工作面對螺母進行操作，減少了螺母擰緊及拆卸所需的時間。
04. 一種不易鬆動的防鬆螺母 [ CN219366542 ] :
本實用新型提供一種不易鬆動的防鬆螺母，涉及螺紋緊固件領域，包括防鬆主螺母和帶內錐螺母，防鬆主螺母內部加工有防鬆主螺母螺紋孔，防鬆主螺母上部設有若干外錐體，且外錐體部分自下而上半徑逐漸減小，帶內錐螺母內部加工有帶內錐螺母螺紋孔，且帶內錐螺母下部有內錐，且內錐的凹槽部分自下而上半徑逐漸減小與外錐體相適配，該不易鬆動的防鬆螺母通過帶內錐螺母在相配螺栓上的擰緊作用使帶內錐螺母內錐側面對防鬆主螺母外錐體部分側面產生擠壓，外錐體的內螺紋與相配螺栓的外螺紋全接觸，形成強大鎖緊力，有效防止防鬆主螺母鬆動，有效減少因螺母鬆動而導致的設備故障，若干外錐體呈彈性設置，方便後期維護和拆卸，提高防鬆螺母的重複使用。
05. 一種應用臺階定位的盲孔壓鉚螺母柱 [ CN219388397 ] :
本實用新型涉及五金加工技術領域，尤其是一種應用臺階定位的盲孔壓鉚螺母柱；它包括擋環、凹環和螺柱，螺柱前端設置有直徑小於螺柱的臺階，臺階呈管狀，臺階與螺柱連通且共同在內壁設置有螺紋部，用於螺接螺絲，所述螺柱內且位於螺紋部末端形成有形變腔，其作用是在壓鉚的時候容納凹環和螺柱靠近凹環的局部發生向內的少量形變，避免因為壓鉚而直接扭曲螺紋部；通過設置有突出於螺柱前端的臺階作為空心管螺接式扶手等螺接件的定位機構，在螺接過程對螺接件起到一個徑向定位的作用，而當螺接之後對螺接件起到徑向的支撐作用，分擔螺絲的負擔從而提高螺接結構的使用壽命。
06. 一種調節螺母 [ CN219388395 ] :
本實用新型涉及螺母技術領域，尤其是一種調節螺母，包括底座，所述底座的上端連接有固定套，所述底座和固定套的內腔共同等距設置有三組緊固機構，所述底座的下端設置有防護組件，所述底座的外側等距設置有長槽，所述長槽的內腔均設置有槽口，所述緊固機構的外側均設置有調節機構，所述調節機構包括有絲杆和螺紋套，所述絲杆位於長槽的內腔，且所述絲杆的一端貫穿長槽且與緊固機構相連接，所述絲杆的外側螺接有螺紋套，所述螺紋套位於槽口的內腔，與現有的技術相比，本實用新型的結構設計簡單，且實用性強，便於對螺母的內徑進行調節，進而有效的提高了此調節螺母的使用靈活性，便於在應急情況下可對不同直接的螺栓進行螺接，起到緊固作用。
----
五、以『防止螺栓，螺帽，或銷損傷之措施；防止螺栓，螺帽或銷未經許可操作之措施』(F16B041)為主要IPC分類號之扣件相關專利：
本項分類號(F16B041)之專利包括『預埋件螺栓的腐蝕防護裝置與腐蝕防護方法、一種具有防盜及鎖緊功能的緊固件、一種連接穩固的T形帽』等專利，以下為本期專利摘要說明。

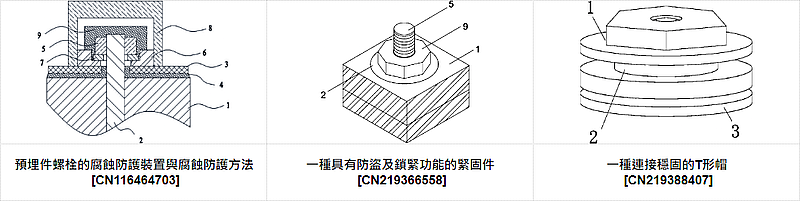

#專利代表圖 :
----
#專利摘要：
01. 預埋件螺栓的腐蝕防護裝置與腐蝕防護方法 [ CN116464703 ] :
本發明涉及一種預埋件螺栓的腐蝕防護裝置與腐蝕防護方法，所述防腐密封膠層填充於所述預埋地樁底座的頂面與被固定件的底面之間，所述墊圈設置於所述被固定件上方，所述墊圈設置有凹槽，所述墊片設置於所述凹槽內，所述緊固螺絲的底面壓緊在所述墊片上表面，從而將所述被固定件固定至所述預埋地樁底座上，所述墊圈設置有外側壁，所述防護罩設置於所述墊圈外側，並且所述防護罩的底面與所述被固定件的上表面緊密接觸。
02. 一種具有防盜及鎖緊功能的緊固件 [ CN219366558 ] :
本實用新型公開了一種具有防盜及鎖緊功能的緊固件，屬於緊固件領域，一種具有防盜及鎖緊功能的緊固件，包括連接件，連接件內部上端中部固定連接有圓形限位塊，圓形限位塊底部和連接件中部均設置有螺孔，螺孔內部均螺紋連接有螺栓，螺栓外側中部螺紋連接有限位筒，限位筒上端安裝有六角助動塊，限位筒上端四角均設置有插孔，六角助動塊下端四角均固定連接有外掛程式，將螺栓從連接件底部穿入連接件內部，然後將限位筒和六角助動塊轉動在螺栓外側，六角助動塊位於限位筒上端，六角助動塊下端的外掛程式均插入限位筒上端的插孔內，它可以實現緊固件的防盜功能，同時可將緊固件上的限位筒限位，防止其鬆動，實現緊固件的鎖緊功能。
03. 一種連接穩固的T形帽 [ CN219388407 ] :
本實用新型涉及一種連接穩固的T形帽，包括螺帽，所述螺帽的底端固定連接有穩固結構，所述穩固結構包括連接柱，所述連接柱的外部活動連接有轉環，所述連接柱的內部活動連接有活動環，所述連接柱的內壁固定連接有固定框。本實用新型通過轉動連接柱外部活動連接的轉環，可以使轉環轉動帶動活動環進行轉動，使活動環轉動帶動一側嚙合連接的轉動齒輪進行轉動，使轉動齒輪一端固定連接的連接杆進行轉動，使連接杆一端固定連接的夾塊進行滑動，使夾塊通過延伸口向外進行滑動，使夾塊對螺槽內部螺紋連接的連接件進行夾緊限位，在工作人員去對T形帽進行使用時，可以增加其整體的連接穩固性能，可以使轉環轉動帶動活動環進行轉動。
----
