2024-04-No1-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件專利新訊 (2024-04-No1)：

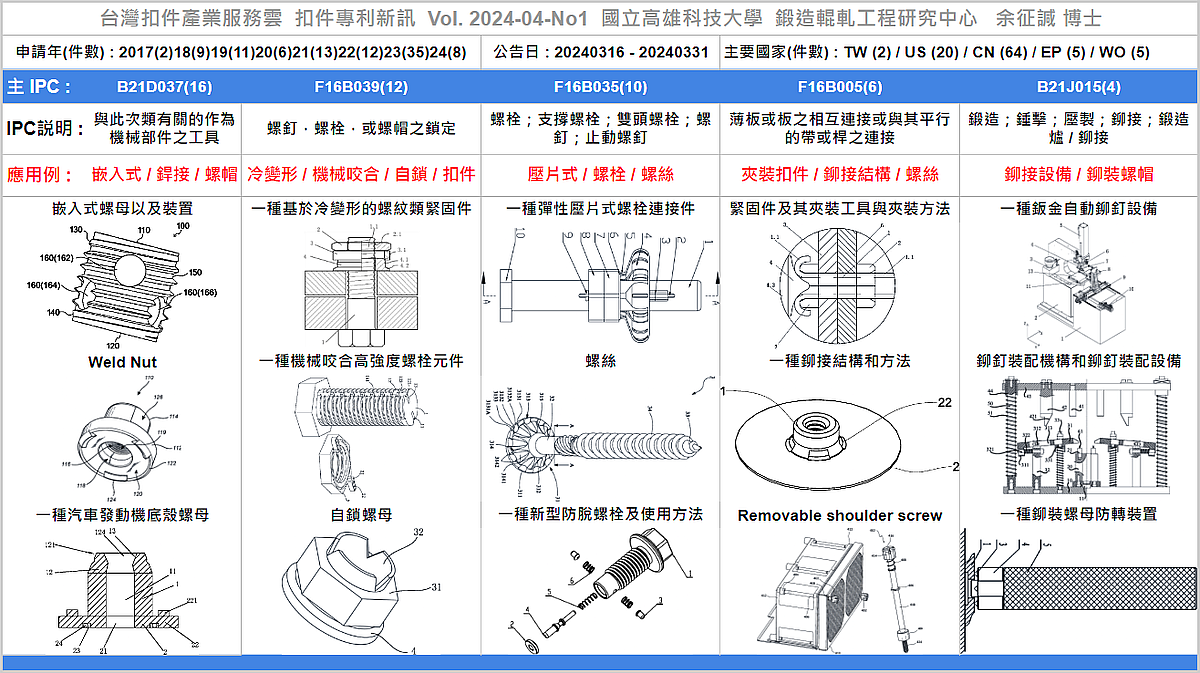

全球專利資料庫近期公告96筆扣件新專利，公告日介於20240316至20240331間，申請國件數分別為台灣(TW)2件、美國(US)20件、中國(CN)64件、歐洲(EP)5件與世界(WO)5件，專利權人包括台灣的『慶達科技股份有限公司、日商邁進股份有限公司』;美國的『WHEELGUARD GMBH、VOLVO CAR CORPORATION、ILLINOIS TOOL WORKS INC.、ENDURALOCK, LLC、CHATSWORTH PRODUCTS, INC.、BÖLLHOFF VERBINDUNGSTECHNIK GMBH、Bi-Mirth Corp.、Airbus Operations GmbH、ADOLF SCHNORR GMBH & CO. KG』;中國的『賓科精密部件（中國）有限公司、浙江飛碟汽車製造有限公司、山東五徵集團有限公司、空中客車德國營運有限責任公司、溫州市長江標準件有限公司、山特維克岩石加工澳大利亞有限公司、徐州市匯力高強標準件有限公司、安德烈·斯蒂爾股份兩合公司、岩田螺絲株式會社、蘇州新凱緊固系統有限公司』；歐洲的『Würth International AG、Topura Co., Ltd.、Bi-Mirth Corp.、Airbus Operations GmbH、Adolf Würth GmbH & Co. KG、Zhou, Feng』；與世界的『TRAILER DYNAMICS GMBH、PANASIA PROGRESSIVE TECHNOLOGY CO., LTD、NIPPON PLARAD CO.、BÖLLHOFF VERBINDUNGSTECHNIK GMBH、ADVANEX INC.』 … 等專利權人(完整專利權人請詳參專利清單)。
本期以『與此次類有關的作為機械部件之工具』(B21D037) 分類號為主，聚焦在『高強度鋁套筒、其製作方法、高強度緊固件及其成型方法、Fastener assemblies and nut plate assemblies for fastener assemblies、一種地鐵管片用減振螺栓套件及其減振方法、CAGE NUT FASTENER AND METHODS FOR TOOL-LESS INSTALLATION OF SAME、嵌入式螺母以及裝置、Threaded insert with a replaceable nut element、Partially-threaded projection weld nut、插入式螺母、一種應用於型材支援的滾花鉚接套筒結構、一種汽車發動機底殼螺母及其製造方法、INSERT NUT、INSERT NUT AND DEVICE、一種止退防鬆動螺帽、適用於SMC襯板的螺帽、供給裝置及控制方法、一種防鬆螺母模組及其加工工藝、AN INSERT ELEMENT AS WELL AS A SETTING METHOD THEREFOR』等專利。
其餘分類號及代表專利依序為：
(1) F16B039：一種螺母鎖緊結構、一種基於冷變形的螺紋類緊固件、Fastener、Non-loosening fastening structure、一種遊動補償托板自鎖螺母、自鎖螺母設計方法、自鎖螺母、自鎖元件、一種抗振防鬆元件、一種機械咬合高強度螺栓元件、防鬆軸套螺母、SCREW CONNECTION AND SCREW CONNECTION FILLER。
(2) F16B035：一種鋁合金焊接螺栓及生產方法、一種彈性壓片式螺栓連接件、一種車身電動踏板固定螺絲、一種鐵塔地腳螺栓防護套、螺絲、工作器械和用於工作器械的牽拉螺栓、U-BOLT, CONSTRUCTION METHOD, AND DETECTION DEVICE、一種隨鑽工具用防脫扣螺栓、一種新型防脫螺栓及使用方法、MALE THREADED MEMBER。
(3) F16B005：SCREW FASTENING STRUCTURE, ASSEMBLY STRUCTURE, AND IMAGE FORMING APPARATUS、緊固件及其夾裝工具與夾裝方法、Removable shoulder screw、FASTENING DEVICE COMPRISING A SCREW AND A THERMAL INSULATING ELEMENT ATTACHED TO IT WHICH IS ROTATABLE AND SECURED AGAINST SLIDING、一種鉚接結構和方法、Connection between two components with tolerance compensation and a connecting method therefor。
(4)B21J015：一種鈑金自動鉚釘設備、鉚釘裝配機構和鉚釘裝配設備、背板直紋鉚釘結構及生產方法、一種鉚裝螺母防轉裝置等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-04-No1, https://www.tw-fastener.com/tfsc/knowledge/BLP_430072ff-6bdf-4894-8821-5d1edd345c11
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-04-No1, 專利清單 EXCEL, https://docs.google.com/spreadsheets/d/1EIrHkgjCnlzUp3URCp0ld8hgckoR0E-u/edit?usp=drive_link&ouid=112972152770097436121&rtpof=true&sd=true
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-04-No1, 專利説明書 PDF, https://drive.google.com/drive/folders/1qUxCjRAJTsI45u8VDro0iqq5NbrssouL?usp=drive_link
----
(點擊開啓全文: https://www.tw-fastener.com/tfsc/knowledge/BLP_430072ff-6bdf-4894-8821-5d1edd345c11 )
----
Tag : #Fasteners, #Patent, #Review .
----
一、以『與此次類有關的作為機械部件之工具』(B21D037)為主要IPC分類號之扣件相關專利：
本項分類號(B21D037)之專利包括『高強度鋁套筒、其製作方法、高強度緊固件及其成型方法、Fastener assemblies and nut plate assemblies for fastener assemblies、一種地鐵管片用減振螺栓套件及其減振方法、CAGE NUT FASTENER AND METHODS FOR TOOL-LESS INSTALLATION OF SAME、嵌入式螺母以及裝置、Threaded insert with a replaceable nut element、Partially-threaded projection weld nut、插入式螺母、一種應用於型材支援的滾花鉚接套筒結構、一種汽車發動機底殼螺母及其製造方法、INSERT NUT、INSERT NUT AND DEVICE、一種止退防鬆動螺帽、適用於SMC襯板的螺帽、供給裝置及控制方法、一種防鬆螺母模組及其加工工藝、AN INSERT ELEMENT AS WELL AS A SETTING METHOD THEREFOR』等專利，以下為本期專利摘要說明。

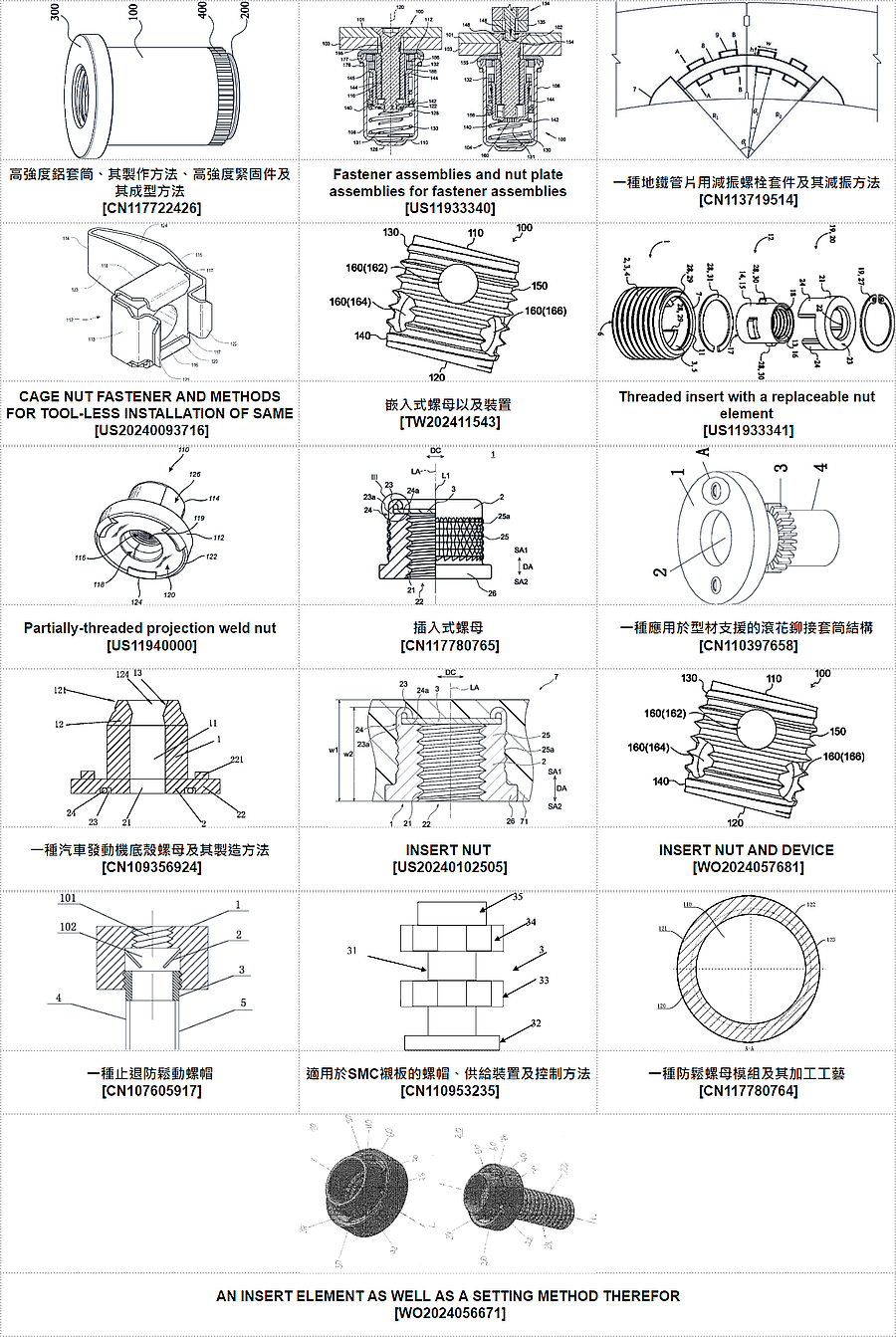

#專利代表圖 :
----
#專利摘要：
01. 高強度鋁套筒、其製作方法、高強度緊固件及其成型方法 [ CN117722426 ] :
本發明公開了緊固件技術領域內的一種高強度鋁套筒，包括筒體和互鎖鍵，筒體靠近互鎖鍵的一端設有沿周向設置的花齒，互鎖鍵外周加工有溝槽，筒體內部設有內孔，花齒的截面為梯形齒，本發明實現型材自我調整鉚接，解決了套筒鉚接區溝槽結構與型材開孔由於加工精度造成的匹配不良，以及型材面壓潰變形等問題，簡化了結構。
02. Fastener assemblies and nut plate assemblies for fastener assemblies [ US11933340 ] :
緊固件組件和螺母板組件包括板構件、殼體構件和浮動螺母，浮動螺母設置在殼體構件內並限定構造成接收螺紋緊固件的孔。緊固件組件和螺母板組件還包括至少一個磁性部件，該磁性部件佈置在殼體構件內並且構造成使螺母板組件在鎖定構造和解鎖構造之間切換。
Fastener assemblies and nut plate assemblies include a plate member, a shell member and a floating nut disposed within the shell member and defining a bore configured to receive a threaded fastener. The fastener assemblies and nut plate assemblies also include at least one magnetic component disposed within the shell member and configured to switch the nut plate assembly between a locked configuration and an unlocked configuration.
03. 一種地鐵管片用減振螺栓套件及其減振方法 [ CN113719514 ] :
本發明公開了一種地鐵管片用減振螺栓套件及其減振方法，減振螺栓套件包括：螺母套件，由螺母外側塗覆瀝青阻尼材料形成；螺栓套筒，設置在管片連接用的螺栓與螺栓孔之間，採用高阻尼塑膠材料製成；環形耗能單元，用於增大螺栓套筒和周邊混凝土的連線性，以及衰減振動，設置在螺栓套筒外側，包括多道，多道環形耗能單元沿螺栓套筒軸向等間距佈置，每道環形耗能單元均包括沿螺栓孔周向等角度佈置的多個耗能圈。發明地鐵管片用減振螺栓套件，有利於提高隧道結構的耐久性，防止其受長期列車振動和水土荷載下導致的振動開裂，保證了長期運營的安全性。
04. CAGE NUT FASTENER AND METHODS FOR TOOL-LESS INSTALLATION OF SAME [ US20240093716 ] :
一種無需借助工具即可安裝的卡式螺母緊固件，包括螺母和彈簧籠，該彈簧籠包括具有穿過其中的壁孔的後壁、設置在後壁相對側的第一鉤臂和第二鉤臂以及一個或多個籠臂。第一鉤臂和第二鉤臂中的至少一個包括可壓縮桿。第一鉤臂和第二鉤臂中的每一個終止於螺帽前部處的向外定向的鉤部。一個或多個保持架臂中的每一個至少接合螺帽的側面和前面。螺母由至少一個或多個籠臂保持在籠式位置處，被防止在籠式位置處旋轉，並且包括穿過其中的螺母孔口，該螺母孔口與後壁的壁孔口大體對準。在不借助工具的情況下，在桿上施加壓縮力將彈簧籠操縱至壓縮狀態，這有利於透過框架構件的孔定位鉤狀部分中的一個或兩個的遠端，使得在釋放時由於壓縮力，彈簧保持架和螺帽被固定在框架構件上。
A cage nut fastener for installation without the aid of tools includes a nut and a spring cage comprised of a back wall with a wall aperture therethrough, first and second hooking arms disposed at opposite sides of the back wall, and one or more cage arms. At least one of the first and second hooking arms includes a compressible lever. Each of the first and second hooking arms terminates with an outwardly-oriented hooked portion at a front of the nut. Each of the one or more cage arms engages at least a side face and a front face of the nut. The nut is retained at a caged location by at least the one or more cage arms, is prevented from rotation at the caged location, and includes a nut aperture therethrough in general alignment with the wall aperture of the back wall. Application of a compression force upon the lever, without the aid of tools, manipulates the spring cage to a compressed state that facilitates positioning of a distal end of one or both of the hooked portions through an aperture of a frame member so that, upon release of the compression force, the spring cage and the nut are secured against the frame member.
05. 嵌入式螺母以及裝置 [ TW202411543 ] :
本發明提供一種充分地考慮了切削渣對策的嵌入式螺母。該嵌入式螺母，大致形狀為圓筒狀，在外側面部150形成有螺紋部和當以藉由該螺紋部螺接該嵌入式螺母本體的樣態壓入埋設對象時所產生的切削渣進行容納的複數個凹部160。
06. Threaded insert with a replaceable nut element [ US11933341 ] :
具有可更換螺帽元件的螺紋插入件允許使用者僅更換螺紋插入件的螺帽元件而不是整個螺紋插入件。螺紋插入件包括可插入殼體、可更換螺帽、保持機構和附接機構。可插入外殼允許螺紋插入件接合在牆壁結構內並用於容納可更換螺母。可更換的螺母允許螺紋插入件與諸如螺絲或螺栓之類的緊固件接合。附接機構允許可更換螺帽附接在可插入殼體內以及從可插入殼體拆卸。保持機構進一步將可更換螺帽固定在可插入殼體內，並且還防止可更換螺帽在可插入殼體內旋轉。
A threaded insert with a replaceable nut element allows a user to replace only the nut element of the threaded insert rather than the entire threaded insert. The threaded insert includes an insertable housing, a replaceable nut, a retaining mechanism, and an attachment mechanism. The insertable housing allows the threaded insert to be engaged within a wall structure and is used to contain the replaceable nut. The replaceable nut allows the threaded insert to be engaged by a fastener such as a screw or bolt. The attachment mechanism allows the replaceable nut to be attached within and detached from the insertable housing. The retaining mechanism further secures the replaceable nut within the insertable housing and also prevents the replaceable nut from rotating within the insertable housing.
07. Partially-threaded projection weld nut [ US11940000 ] :
一種焊接螺帽組件，包括：環形法蘭結構；以及連接至環形凸緣結構的環形本體結構；其中，環形凸緣結構和環形本體結構共同限定內孔，其中限定在環形凸緣結構附近的內孔的至少一部分限定適於接納設定在內孔內的螺絲的螺紋。焊接螺帽組件還包括聯接至環形凸緣結構的環形墊圈或底部結構。可選擇地，焊接螺帽組件還包括聯接至環形凸緣結構的環形突出部和多個周向焊接突出部。環形凸緣結構適合於焊接至車輛的車身板件或其他結構的表面，其中內孔與穿過車身板件或其他結構形成的孔對準，該孔適合於接收穿過其中的螺絲。
A weld nut assembly, including: an annular flange structure; and an annular body structure coupled to the annular flange structure; wherein the annular flange structure and the annular body structure collectively define an inner bore, wherein at least a portion of the inner bore defined proximate the annular flange structure defines threads adapted to receive a screw disposed within the inner bore. The weld nut assembly further includes an annular washer or bottom structure coupled to the annular flange structure. Optionally, the weld nut assembly further includes an annular ring projection and a plurality of circumferential weld protrusions coupled to the annular flange structure. The annular flange structure is adapted to be welded to a surface of a body panel or other structure of a vehicle with the inner bore aligned with a hole formed through the body panel or other structure, the hole adapted to receive the screw therethrough.
08. 插入式螺母 [ CN117780765 ] :
本公開提供一種形成有內螺紋的貫通孔的一側被密閉的插入式螺母。埋入樹脂成型品(7)內的插入式螺母(1)包括：具有形成有內螺紋(21)的貫通孔(22)，並且在貫通孔(22)的一側形成有周緣壁(23)的螺母主體(2)；和嵌入於螺母主體(2)的周緣壁(23)內的蓋體(3)。在螺母主體(2)的周緣壁(23)的基端(23a)形成有基部(24)。通過使周緣壁(23)向貫通孔(22)的內側彎折，從而蓋體(3)被鉚接固定於基部(24)與周緣壁(23)之間。周緣壁(23)被鉚接為其前端面(23b)與蓋體(3)抵接。
09. 一種應用於型材支援的滾花鉚接套筒結構 [ CN110397658 ] :
本發明涉及滾花套筒技術領域，且公開了一種應用於型材支援的滾花鉚接套筒結構設計，包括法蘭和套筒，套筒位於法蘭的下端，法蘭上表面的中心處內凹一個圓形通孔，套筒的內圈直徑大小與法蘭上表面內凹的圓形通孔的直徑大小相吻合，套筒的上表面固定連接在法蘭的下表面，套筒筒孔的中心點與法蘭的圓形筒孔的中心點在一條垂直線上，套筒筒孔的內壁上設置有螺紋，該一種應用於型材支持的滾花鉚接套筒結構設計，通過滾花齒的外徑相對型材上孔徑過盈零點二至零點四毫米，從而可以滿足推出力大於等於一千牛的同時避免型材上端面壓潰，保證裝配螺栓時滾花齒不打滑，使裝配後的零件在運輸及後續裝配中不會脫落。
10. 一種汽車發動機底殼螺母及其製造方法 [ CN109356924 ] :
本發明提供了一種汽車發動機底殼固定螺母，包括螺母本體，螺母本體上設螺紋通孔，螺母本體一端一體設有固定架，固定架上設固定架通孔，螺母本體遠離固定架的一端為螺母壓緊端，其外側壁表面上設一環形錐面，螺母壓緊端設有與螺紋通孔一體製成的壓緊端螺紋通孔，壓緊端螺紋通孔的直徑小於螺紋通孔直徑，環形錐面的由固定架外徑至螺母壓緊端方向逐漸縮小，本發明還提供了上述汽車發動機底殼固定螺母的製造方法。本發明汽車發動機底殼固定螺母的壓緊端一側相應的壓緊螺紋通孔直徑小於螺紋通孔的直徑，壓緊端與螺栓配合更加緊密，不容易脫落.本發明汽車發動機底殼固定螺母的製造方法工藝簡單、成本低，製造出的螺母強度高、抗滯後斷裂性強、品質高。
11. INSERT NUT [ US20240102505 ] :
提供 一種嵌入螺母，其具有內螺紋的通孔的一端被密封。一種嵌入樹脂模製產品中的嵌入螺母，包括：螺母主體，其具有帶內螺紋的通孔；以及形成在通孔的一側上的周壁；以及安裝在螺帽本體的周壁上的帽子。近端部分形成在螺帽本體的周壁的近端上。帽子透過其在通孔內彎曲的部分壓接並固定在近端部和周壁之間。週壁壓接至蓋，使得周壁的遠端表面與蓋接觸。
An insert nut in which one end of a through hole with an internal thread is sealed is provided. An insert nut to be embedded in a resin molded product includes: a nut body having a through hole with an internal thread, and a peripheral wall formed on one side of the through hole; and a cap fitted in the peripheral wall of the nut body. A proximal part is formed on a proximal end of the peripheral wall of the nut body. The cap is pressure-bonded and fixed between the proximal part and the peripheral wall through a part thereof that is bent inside the through hole. The peripheral wall is pressure-bonded to the cap such that a distal end surface of the peripheral wall is in contact with the cap.
12. INSERT NUT AND DEVICE [ WO2024057681 ] :
[主題]提供一種充分考慮了切屑對策的嵌入螺帽。 [解決方法] 此嵌入螺帽具有大致圓筒形狀。形成在外側表面部150上的是：螺紋部；以及螺紋部。多個凹部160，用於接收當嵌入螺帽本體透過螺紋部以旋擰方式壓入嵌入嵌入螺帽本體的待嵌入物體中時產生的切屑。
[Problem] To provide an insert nut in which measures against chips are sufficiently considered. [Solution] This insert nut has a substantially cylindrical shape. Formed on an outer side surface part 150 are: a screw part; and a plurality of recessed parts 160 that receive chips generated when the insert nut body is pressed in a screwing manner through the screw part into an object in which the insert nut body is to be embedded.
13. 一種止退防鬆動螺帽 [ CN107605917 ] :
本發明公開了一種止退防鬆動螺帽，包括：螺帽本體，所述螺帽本體的內孔包括第一柱體腔和位於第一柱體腔一端並與第一柱體腔同軸佈置的第二柱體腔，所述第一柱體腔的內壁設有內螺紋，第二柱體腔的內徑大於第一柱體腔的內徑，第二柱體腔內設有棘爪；所述棘爪由彈性金屬材料製作而成，棘爪在第二柱體腔內沿軸向佈置，棘爪靠近第一柱體腔的一端與第二柱體腔的內壁固定，棘爪遠離第一柱體腔的一端為自由端，且棘爪與第二柱體腔的內壁之間具有由其固定端向其自由端方向依次遞增間距，該間距的最大值大於第二柱體腔與第一柱體腔之間的內徑差。本發明具有良好的止退放鬆動效果。
14. 適用於SMC襯板的螺帽、供給裝置及控制方法 [ CN110953235 ] :
本發明公開了一種SMC原料供給裝置及控制方法，所述的適用於SMC襯板的螺帽，包括形成有螺紋內腔的圓筒形本體，一體形成在本體底部開口端外側的底圓環，一體形成在所述的本體中部外側並與所述的底圓環平行間隔設置的中環，以及一體形成在所述的本體外側頂部的頂環。本發明的螺帽可用鋁合金等材質一次注塑成型，採用本體外側三個環邊的設置，增大了與SMC襯板連接的穩固型，而且，底圓環的設計增大了底面面積，在進行注塑時能避免物料將螺紋孔堵塞，同時，等外圓設計，便於後續放置在模具孔中，實現了精准定位。
15. 一種防鬆螺母模組及其加工工藝 [ CN117780764 ] :
本發明公開了一種防鬆螺母模組及其加工工藝，所述防鬆螺母模組至少包括第一螺母，第一螺母設置有第一凸台和第一螺孔，第一凸台的外邊沿輪廓包括第一圓弧部以及第一曲線部，第一曲線部中至少包括一個第二圓弧部，第一螺孔和第一圓弧部同心設置，第一圓弧部和第二圓弧部滿足半徑不同和偏心設置中的至少一個；或者，防鬆螺母模組至少包括第二螺母，第二螺母設置有第一凹槽和第二螺孔，第一凹槽的槽口邊沿輪廓包括第三圓弧部以及第二曲線部中至少包括一個第四圓弧部，第二螺孔和第三圓弧部同心設置，第三圓弧部和第四圓弧部滿足半徑不同和偏心設置中的至少一個；本設計優化結構，便於加工，提高生產效率以及良品率，降低加工成本。
16. AN INSERT ELEMENT AS WELL AS A SETTING METHOD THEREFOR [ WO2024056671 ] :
一種具有圓柱形基體的插入元件，包括沿著中心縱向軸線且彼此相對的用於將插入元件緊固到部件開口的緊固側以及用於在安裝側處的附加部件的安裝側的安裝側，從基體突出的緊固螺栓或具有延伸到基體中的緊固結構的緊固開口，緊固側包括與基體的中心縱向軸線同軸的具有周向軸壁的中空圓柱形軸，其中在軸向背離基體的方向上，軸壁的徑向內側平行延伸，並且軸壁的徑向外側相對於中心縱向軸線以傾斜的方式徑向向內延伸，使得中空圓柱形軸錐形，並且環形凹槽圍繞中空圓柱形軸，該凹槽在平行於中心縱向軸線的軸向切口中形成三角形橫截面區域。
An insert element with a cylindrical base body comprising, along a central longitudinal axis and opposing one another, a fastening side for fastening the insert element to a component opening and a mounting side for mounting side of an add-on part, at the mounting side, a fastening bolt projects from the base body or a fastening opening having a fastening structure extends into the base body, the fastening side includes a hollow-cylindrical shaft coaxially to the central longitudinal axis of the base body having a circumferential shaft wall, wherein in a direction axially facing away from the base body, a radial inner side of the shaft wall extends parallel and a radial outer side of the shaft wall extends radially inwardly in an inclined manner with respect to the central longitudinal axis, so that the hollow cylindrical shaft tapers, and an annular groove encompasses the hollow cylindrical shaft, the groove forming a triangular cross-sectional area in an axial cut parallel to the central longitudinal axis.
----
二、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『一種螺母鎖緊結構、一種基於冷變形的螺紋類緊固件、Fastener、Non-loosening fastening structure、一種遊動補償托板自鎖螺母、自鎖螺母設計方法、自鎖螺母、自鎖元件、一種抗振防鬆元件、一種機械咬合高強度螺栓元件、防鬆軸套螺母、SCREW CONNECTION AND SCREW CONNECTION FILLER、SHOCKPROOF NUT KIT、LOCKING WASHER AND METHOD FOR PRODUCING SAME, AND SCREW CONNECTION USING SUCH A LOCKING WASHER』等專利，以下為本期專利摘要說明。

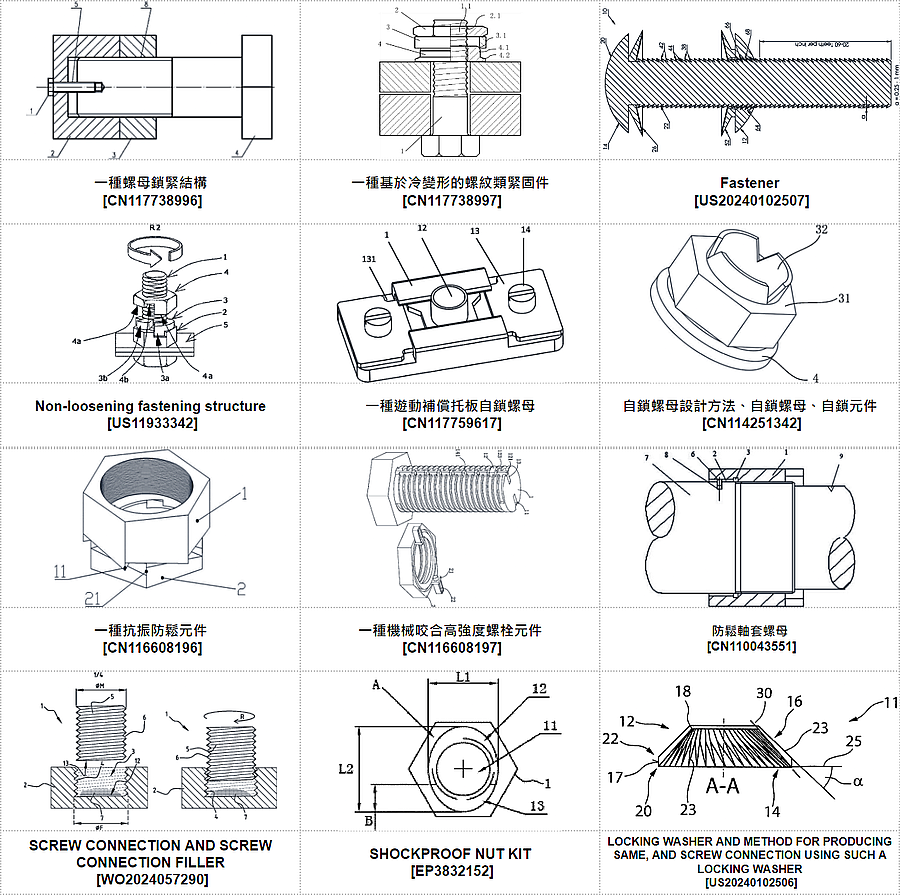

#專利代表圖 :
----
#專利摘要：
01. 一種螺母鎖緊結構 [ CN117738996 ] :
本發明涉及緊固件，具體為一種螺母鎖緊結構。包括第一螺栓、第一螺母、第二螺母與第二螺栓；所述第一螺栓設有第一外螺紋，第二螺栓設有第二外螺紋；所述第一螺母設有與第二外螺紋相配合的第二螺紋孔，且不是通孔；第一螺母的端面設有與第一外螺紋相配合的第一螺紋孔，第一螺紋孔與第一外螺紋旋向相同，且為通孔；所述第二螺母設有與第二螺栓相配合的第三螺紋孔，第二螺栓端面設有與第一外螺紋相配合的第四螺紋孔，第四螺紋孔與第一外螺紋旋向相同，且不是通孔；第二螺母與第一螺母依次與第二螺栓螺紋連接後，第一螺栓與第一螺母、第二螺栓螺紋連接，第一螺母對第二螺母起緊固作用。具有較高的防鬆能力，保證螺母不會鬆動。
02. 一種基於冷變形的螺紋類緊固件 [ CN117738997 ] :
本發明公開了一種基於冷變形的螺紋類緊固件，包括部件一和依次套裝在部件一螺杆上的部件四、部件三和部件二；件四為套環結構，設置變徑段和變形段；件三為擠壓套環結構；件二為螺母結構；件三與件二接觸端端面外緣設置臺階槽結構的臺階圓環，接觸端端面設置凸起形成的凸起圓環，結合狀態件二凸起圓環與件三臺階圓環間隙配合。本發明緊固件件三將件四擠入部件一外螺紋中，整個結構可提供的預緊力穩定，不受外界因素影響，解決了傳統螺紋類緊固件預緊力波動較大的問題；件二與件三的組合結構方式解決了工程應用中由於部件過多安裝導致的安裝流程過於複雜的問題，在安裝過程中，件三不會隨著件二旋轉，防鬆效果更穩定可靠。
03. Fastener [ US20240102507 ] :
提供了螺母和螺栓緊固件。螺帽和螺栓配置有多個互鎖齒，這些互鎖齒提供螺帽相對於螺栓的單向行進。具體地，齒的構造阻止螺母與螺栓分離，同時允許螺母朝向螺栓的頭部移動進入緊固接合。齒是非螺旋形的並且圍繞縱向軸線同心地佈置成沿著縱向軸線並且圍繞螺栓的軸和螺母的孔以均勻間隔的階梯或分段。螺栓頭和螺帽上均配有整體式翼形墊圈。還提供具有不同齒前角的變型以及可膨脹螺母。
A nut-and-bolt fastener is provided. The nut and bolt are configured with a plurality of interlocking teeth that provide unidirectional travel of the nut with respect to the bolt. In particular, the configuration of the teeth arrest separation of the nut from the bolt while permitting the nut to move toward the head of the bolt into a fastened engagement. The teeth are non-helical and arranged concentrically around the longitudinal axis in evenly-spaced steps or segments along the longitudinal axis and around the shaft of the bolt and bore of the nut. Integral winged washers are provided on the bolt head as well as on the nut. Variations with different rake angles of the teeth as well as an expandable nut are also provided.
04. Non-loosening fastening structure [ US11933342 ] :
提供一個結構簡單、不鬆脫的左右螺紋交叉成型螺栓的緊固結構。包括具有凹部的右螺母、具有防旋轉突出部和舌部的彈性部件以及具有錐面和凹部的左螺母。用右螺帽鎖緊螺栓並安裝彈性件後，用左螺帽壓緊彈性件的舌部，使舌部跳至左螺帽的凹部中，將左螺帽鎖緊並緊固。如圖所示。如圖9所示，也可以將右螺帽改為左螺帽、將彈性構件改為彈性構件、將左螺帽改為右螺帽來建構緊固結構。
To provide a fastening structure for fastening a left-right screw intersection forming bolt, which has a simple structure and does not loosen. A right screw nut having a recess, an elastic member having a rotation-preventing protrusion and a tongue portion, and a left screw nut having a tapered surface and a recess are included. After the bolt is tightened with the right screw nut and the elastic member is mounted, the tongue portion of the elastic member is tightened while being pressed with the left screw nut, so that the tongue portion jumps up to the recess of the left screw nut, and the left screw nut is locked and fastened. As illustrated in FIG. 9, the fastening structure can also be configured by changing the right screw nut to a left screw nut, the elastic member to an elastic member, and the left screw nut to a right screw nut.
05. 一種遊動補償托板自鎖螺母 [ CN117759617 ] :
本發明涉及一種遊動補償托板自鎖螺母，屬於自鎖結構領域。其包括：托板支架(11)、托板螺母(12)、擋片(13)和螺栓(14)四部分，本發明裝置連接位置可實現自我調整調整，且具有大遊動量補償能力，降低安裝難度，提高裝配品質，同時，托板支架與托板螺母分體設置，便於更換維護。
06. 自鎖螺母設計方法、自鎖螺母、自鎖元件 [ CN114251342 ] :
本申請涉及車輛設備技術領域，尤其涉及一種自鎖螺母設計方法、自鎖螺母、自鎖元件及車輛，自鎖螺母的設計方法包括：計算自鎖螺母與驅動軸形成的螺紋副的第一最大靜摩擦力矩、第一面與輪轂側面之間的第二最大靜摩擦力矩以及第二面與第三面之間的第三最大靜摩擦力矩，調整自鎖螺母的構造和/或尺寸，使得第一最大靜摩擦力矩小於第二最大靜摩擦力矩，第一最大靜摩擦力矩大於第三最大靜摩擦力矩。根據本申請提供的自鎖螺母設計方法、自鎖螺母及自鎖元件，有效避免了鉚接限位鎖止機構一旦拆下便無法再重複使用的問題，提高了自鎖螺母的可重複利用性；自鎖墊片在自鎖螺母與輪轂之間形成兩次防返松配合，有效降低了自鎖螺母返松現象的發生幾率。
07. 一種抗振防鬆元件 [ CN116608196 ] :
本發明公開了一種抗振防鬆元件，其包括：螺母和墊片，螺母和墊片上均佈置多個楔形塊，楔形塊在螺母、墊片的接觸面上凹凸配合，沿螺母緊固時旋轉方向上，螺母上楔形塊的高度依次降低形成斜面，斜面與水平面形成楔角，根據楔形塊間的摩擦係數、被緊固件表面摩擦係數以及螺紋升角，精確計算楔形塊的楔角取值範圍。使墊片與被緊固物體表面在強振環境下保持相對靜止，楔形塊可靠楔緊，防鬆元件穩定工作。
08. 一種機械咬合高強度螺栓元件 [ CN116608197 ] :
本發明涉及螺栓技術領域，具體的說是一種機械咬合高強度螺栓元件，包括：當一號杆和二號杆進行轉動的同時，一號杆和二號杆之間的轉軸會在滑槽內部向螺栓中部進行運動，直至螺母和滑塊不在對一號杆和二號杆進行限位，這時一號杆和二號杆之間的轉軸受到滑槽內部彈簧的彈性重定影響，轉軸會向遠離螺栓中部的方向進行運動，這時由於一號杆位於二號杆的下方，所以當轉軸向滑塊的方向進行推動時，一號杆趨向垂直水平面，二號杆趨向平行水平面，這時彈簧推動轉軸向滑塊的方向進行運動，使一號杆對螺母和滑塊的內壁進行擠壓，二號杆對螺母上端進行擠壓，實現二號杆和一號杆對螺母上方進行限位。
09. 防鬆軸套螺母 [ CN110043551 ] :
防鬆軸套螺母，包括一個軸套螺母和一個止退銷，軸套螺母前部內孔壁上有若干個縱向槽，縱向槽的寬度略寬於止退銷的直徑，縱向槽的深度小於止退銷的長度。所述縱向槽的後部有一條環形工藝槽，環形工藝槽主要用於加工縱向槽時退刀用，環形工藝槽寬度小於止退銷直徑。軸套螺母後部與傳統軸套螺母一樣為細牙螺紋，螺紋方向與轉子正常工作時旋轉方向相反，尾部有安裝軸套螺母用的徑向槽用於安裝時放置鉤扳手。在與軸套螺母配合的軸的對應位置鑽有一個銷孔，並在與軸套螺母配合的軸上鑽有一個指示孔，該指示孔與銷孔處於同一周向位置，該銷孔與止退銷間隙配合且銷孔的深度略大於止退銷的深度。
10. SCREW CONNECTION AND SCREW CONNECTION FILLER [ WO2024057290 ] :
本發明涉及一種螺紋連接件(1)，包括：具有凹部的凹部(2)，該凹部具有內螺紋(4)；具有外螺紋(6)的陽構件(5)，此外螺紋(6)構造成與陰構件(2)的內螺紋(4)佈置成配合佈置；陽部件(5)的外螺紋(6)與陰部件(2)的內螺紋(4)之間的螺紋公差；以及被配置為填充螺紋公差的填料（7），其中填料是包含流體載體和懸浮在其中的固體顆粒的不可固化的異質組合物。
The present invention relates to a screw connection (1), comprising: a female member (2) having a recess with an inner screw thread (4); a male member (5) having an outer screw thread (6) that is configured to be arranged in mating arrangement with the inner screw thread (4) of the female member (2); a thread tolerance between the outer screw thread (6) of the male member (5) and the inner screw thread (4) of the female member (2); and a filler (7) that is configured to fill the thread tolerance, wherein the filler is a non-curable heterogeneous composition comprising a fluid carrier and solid particles suspended therein.
11. SHOCKPROOF NUT KIT [ EP3832152 ] :
本發明涉及一種防震螺母套件，包括上螺母和下螺母，上螺母的端面設有橢圓柱形的凸台。橢圓柱平面延伸較長一側的上端面上設有空角；下螺帽端面上凹設有與橢圓柱凸台配合的圓柱槽，組裝狀態下，上螺帽上橢圓柱凸台與下螺帽內圓柱槽間隙配合。本發明避免了螺帽在嚙合過程中的打滑、移位，最大限度地確保了安裝時上下螺帽的同軸度。本發明無論在安全性或防震性方面都達到了令人滿意的效果，安裝方便可靠，拆卸簡單。
The present invention relates to a shockproof nut kit, comprising an upper nut and a lower nut, in which an end surface of the upper nut is provided with a boss of elliptic cylinder; on the upper end surface of the elliptic cylinder at a longer planar extension side is provided an unfilled corner; in an end surface of the lower nut is concavely formed a cylindrical groove matching with the boss of elliptic cylinder, and in the assembly state, the boss of elliptic cylinder on the upper nut is in clearance fit with the cylindrical groove in the lower nut. The present invention avoids the slipping and displacement of nuts in the meshing process, and ensures the coaxiality of the upper and lower nuts during installation to the utmost. In terms of both safety and shockproof, the present invention achieves satisfactory results, the installation thereof is convenient and reliable, and the disassembly thereof is simple.
12. LOCKING WASHER AND METHOD FOR PRODUCING SAME, AND SCREW CONNECTION USING SUCH A LOCKING WASHER [ US20240102506 ] :
本發明涉及一種用於螺紋連接(31)的鎖緊墊圈及其製造方法，以及一種位於至少一個部件(32)和螺紋配合件(33)之間的螺紋連接(31)，其能夠鎖緊墊圈透過螺紋部分（21）互連，包括由外圍外緣（17）和內緣（18）界定的環形墊圈本體（12），包括由外圍外緣（17）和內緣（18）界定的接收孔（19）內緣(18)可插入螺紋部分(21)，其包括設置在環形墊圈本體(12)上的上環形面(16)和下環形面(14)，並且包括齒部( 23 )，其設置在下環形面(14)和上環形面(16)上並且延伸穿過特定環形面(14、16)的寬度並在整個週邊上延伸，其中環形墊圈本體(12) )相對於由外圍外緣(17)的外圍前緣(20)所形成的平面(25)以等於或大於20°的角度(α)放置。
The invention relates to a locking washer for a screw connection (31) and to a method for producing same, as well as to a screw connection (31) between at least one component (32) and a screw partner (33), which can be interconnected via a screw part (21), the locking washer comprising an annular washer body (12) which is delimited by a peripheral outer rim (17) and an inner rim (18), comprising a receiving bore (19) which is delimited by the inner rim (18) and into which the screw part (21) can be inserted, comprising an upper annular face (16) and lower annular face (14) provided on the annular washer body (12), and comprising a toothing (23) which is provided on the lower annular face (14) and the upper annular face (16) and which extends across the width of the particular annular face (14, 16) and over the entire periphery, wherein the annular washer body (12) is placed at an angle (α) of equal to or greater than 20° in relation to a plane (25) formed by a peripheral front edge (20) of the peripheral outer rim (17).
----
三、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035)為主要IPC分類號之扣件相關專利：
本項分類號(F16B035)之專利包括『一種鋁合金焊接螺栓及生產方法、一種彈性壓片式螺栓連接件、一種車身電動踏板固定螺絲、一種鐵塔地腳螺栓防護套、螺絲、工作器械和用於工作器械的牽拉螺栓、U-BOLT, CONSTRUCTION METHOD, AND DETECTION DEVICE、一種隨鑽工具用防脫扣螺栓、一種新型防脫螺栓及使用方法、MALE THREADED MEMBER』等專利，以下為本期專利摘要說明。

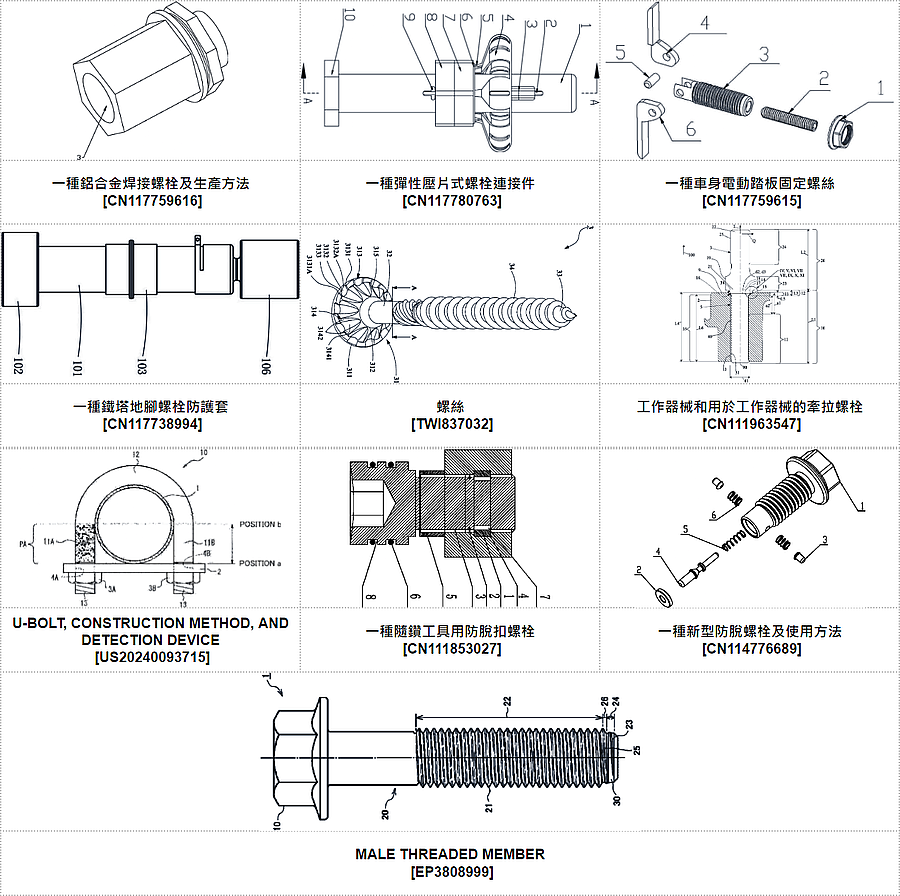

#專利代表圖 :
----
#專利摘要：
01. 一種鋁合金焊接螺栓及生產方法 [ CN117759616 ] :
一種鋁合金焊接螺栓及生產方法，包括螺栓和螺母，所述螺栓包括焊接端部、焊接帽部及接地螺柱，該焊接端部的端面呈錐形，所述焊接帽部靠近接地螺柱的端面，設有第一精加工端面；所述螺母設有螺紋通孔，該螺母與接地螺柱螺紋連接，所述螺紋通孔的兩側端面分別為第二精加工端面及封閉端面，該第二精加工端面與第一精加工端面緊貼配合，所述封閉端面設有封閉螺紋通孔的鋁墊片。
02. 一種彈性壓片式螺栓連接件 [ CN117780763 ] :
本申請公開了一種彈性壓片式螺栓連接件，屬於緊固件領域，用於緊固件，其包括螺杆、螺帽，螺杆與螺帽構成整體結構，螺杆的周向外壁加工有螺紋結構，所述上螺母、下螺母疊放且分別螺紋連接於螺杆上，所述螺杆上旋入由頂板，頂板的中部具有供頂板旋入的通孔，所述頂板的周向分佈有若干彎折爪體，彎折爪體向頂板下方且靠近螺杆的位置處圓弧彎折；所述彎折爪體在遠離頂板的端部彎折形成卡接爪，卡接爪卡接於卡接凸起上，卡接凸起位於上螺母的端部；所述上螺母位於下螺母遠離螺帽的一端。本申請通過對彈性結構的改進使得上螺母、下螺母之間的連接更加穩定，避免上螺母、下螺母發生鬆動脫離。
03. 一種車身電動踏板固定螺絲 [ CN117759615 ] :
本發明提供了一種車身電動踏板固定螺絲，包括鎖緊螺母、頂絲、螺杆、第一單翼、銷子和第二單翼，第一單翼和第二單翼根部為斜坡設計；頂絲為內六角頂絲頂絲頭部設有圓錐形導面；螺杆內部設有螺紋，頂絲安裝於螺杆內部，第一單翼和第二單翼上均設有與銷子配合的銷孔，螺杆尾部設有軸對稱的兩個支出部，兩個支出部上設有可供銷子穿過的銷孔；第一單翼和第二單翼通過銷子安裝於螺杆尾部的兩個支出部內；鎖緊螺母通過螺紋配合安裝於螺杆上。本發明的車身電動踏板固定螺絲，不論本申請在車身固定孔中如何偏移，都不會使電動踏板脫落。
04. 一種鐵塔地腳螺栓防護套 [ CN117738994 ] :
本發明公開了一種鐵塔地腳螺栓防護套，主要應用於電力作業輔助器具技術領域，含套筒、底座、固定套、頂蓋、警示燈，所述套筒內部有防盜卡扣，所述套筒頂部與頂蓋可拆卸連接，底部與底座可拆卸連接，所述套筒頂部、底部內安裝有固定套，所述固定套內部交錯設置有凸起，所述套筒頂部套接有警示燈。應用本發明一種鐵塔地腳螺栓防護套，使用方便，製造成本低廉，耐腐蝕、耐老化，使用壽命較長，各部件可重複利用，經濟性較好，適應性較強，有效提高作業效率、品質。
05. 螺絲 [ TWI837032 ] :
本發明螺絲，其主要在於該螺絲之頭部具有一頂面，一相反於該頂位之圓錐體，複數沿該頂面外周緣設置之切齒，以及交錯設於該圓錐體上之容置部與凸肋，是以，藉由該等切齒快速破壞物件纖維，以及削去產生之毛邊，同時藉由該等凸肋輔助旋切，以及將產生之切屑導引至該等容置部內，再配合該等容置部提供足夠容屑空間，不僅避免該等纖維纏繞於該頭部，且產生之切屑不會積存於該頭部周緣，使得該螺絲得以與物件緊密貼合，大幅降低鎖合阻力，以及改善該螺絲鎖合後之平整度。
06. 工作器械和用於工作器械的牽拉螺栓 [ CN111963547 ] :
本發明涉及一種工作器械和用於工作器械的牽拉螺栓，工作器械包括殼體件和牽拉螺栓用於將工具固定在殼體件處。牽拉螺栓沿著軸向延伸。牽拉螺栓在軸向上具有第一區段和第二區段。軸向在從第一區段至第二區段的方向上伸延。第一區段至少部分地佈置在殼體件的容納部中。第二區段在軸向上從殼體件伸出。牽拉螺栓的第一區段在第一下區段中具有外螺紋，其為了傳遞縱向力被旋擰到殼體件的容納部的內螺紋中。牽拉螺栓的第一區段在第二下區段中具有用於將橫向力傳遞到殼體件上的支撐區域，其至少間接支撐在容納部處。支撐區域在軸向上相對於外螺紋和內螺紋的螺紋連接以一間距佈置。
07. U-BOLT, CONSTRUCTION METHOD, AND DETECTION DEVICE [ US20240093715 ] :
根據本揭露的U型螺栓（10）是一種U型螺栓（10），其包括沿第一方向佈置並沿與第一方向正交的第二方向延伸的一對軸部（11）和橋接部(12)連接一對軸部(11)各自的一端，並且在一對軸部(11)中的至少一個軸部(11)的至少一部分上安裝有應變檢測圖案。
A U-bolt (10) according to the present disclosure is a U-bolt (10) including a pair of shaft parts (11) arranged in a first direction and extending in a second direction orthogonal to the first direction, and a bridge part (12) connecting one end of each of the pair of shaft parts (11) and in which a strain detection pattern is attached to at least a part of at least one shaft part (11) of the pair of shaft parts (11).
08. 一種隨鑽工具用防脫扣螺栓 [ CN111853027 ] :
本發明公開一種隨鑽工具用防脫扣螺栓，包括螺栓和螺栓連接塊，螺栓包括螺栓本體，螺栓本體頂部開設有第一環形槽，第一環形槽內套設彈性卡簧，彈性卡簧外套設有卡簧束緊環，卡簧束緊環與所述螺栓本體貫穿設置有剪切銷釘，螺栓本體底部設置有若干第二環形槽，第二環形槽上套設有密封圈，螺栓連接塊內開設有承卡凹槽，承卡凹槽與彈性卡簧相適配。本發明能夠避免井下強烈振動而導致的螺栓脫扣，工具掉落的問題，能夠提高工具的有效性，保證工具的安全性。
09. 一種新型防脫螺栓及使用方法 [ CN114776689 ] :
本發明為一種新型防脫螺栓，包括連接元件、防脫元件；所述連接元件包括螺栓主體、封蓋、配合主體，用於實現作業件的安裝鎖緊；所述防脫元件包括防脫主體、防脫軸、第一復位彈簧、第二復位彈簧，用來限制螺栓主體松解的行程，起到整體的防脫出功能。該螺栓實現了松解固定在一起的手術器械時，螺栓不會因為擰過頭而從安裝孔中脫落的功能，保證了手術環境中器械的無菌情況。
10. MALE THREADED MEMBER [ EP3808999 ] :
本發明提供一種能夠透過短的螺紋前端形狀來防止斜進入或插入的外螺紋部件。一種外螺紋構件，其在其柄部(20)中包括：形成有與內螺紋構件緊固的完整螺紋(21)的正螺紋區域(22)；以及設置在其柄部(20)處的引導螺紋區域(24)。相對於正常螺紋區域(22)，在柄部的頂端側形成有直徑小於完整螺紋(21)且具有相同螺距的引導螺紋(23)，並且上升區域(26)，在在此上升區域(26)中形成有從引導螺紋(23)逐漸上升到完整螺紋(21)的過渡螺紋(25)，其特徵在於，錐形引導部(30)的直徑為在柄部(20)的正螺紋區域(22)的前端側設有朝向柄部的前端逐漸減少的螺紋部。錐形引導部（30）至少包括引導螺紋區域（24）；引導螺紋（23）形成在錐形引導部（30）的外周上；錐形引導部（30）的最大直徑等於或小於內螺紋的內徑且等於或大於完整螺紋（21）的牙底直徑。
A external thread member capable of preventing oblique entry or insertion by a short screw tip shape is provided. A external thread member including, in its shank portion (20), a normal thread area (22) in which a complete screw thread (21) to be fastened to an internal thread member is formed, a guide thread area (24) provided at a tip side of the shank portion with respect to the normal thread area (22) and in which a guide screw thread (23) having a diameter smaller than that of the complete screw thread (21) and having a same pitch is formed, and a rising area (26) in which a transition screw thread (25) gradually rising from the guide screw thread (23) to the complete screw thread (21) is formed, is characterized in that a tapered guide portion (30) with a diameter gradually decreasing toward a tip end of the shank portion is provided at a tip end side of the normal thread area (22) of the shank portion (20); the tapered guide portion (30) includes at least the guide thread area (24); the guide screw thread (23) is formed on an outer periphery of the tapered guide portion (30); and the tapered guide portion (30) has a maximum diameter equal to or smaller than an inner diameter of an internal thread and equal to or larger than a root diameter of the complete screw thread (21).
----
四、以『薄板或板之相互連接或與其平行的帶或桿之連接』(F16B005)為主要IPC分類號之扣件相關專利：
本項分類號(F16B005)之專利包括『SCREW FASTENING STRUCTURE, ASSEMBLY STRUCTURE, AND IMAGE FORMING APPARATUS、緊固件及其夾裝工具與夾裝方法、Removable shoulder screw、FASTENING DEVICE COMPRISING A SCREW AND A THERMAL INSULATING ELEMENT ATTACHED TO IT WHICH IS ROTATABLE AND SECURED AGAINST SLIDING、一種鉚接結構和方法、Connection between two components with tolerance compensation and a connecting method therefor』等專利，以下為本期專利摘要說明。

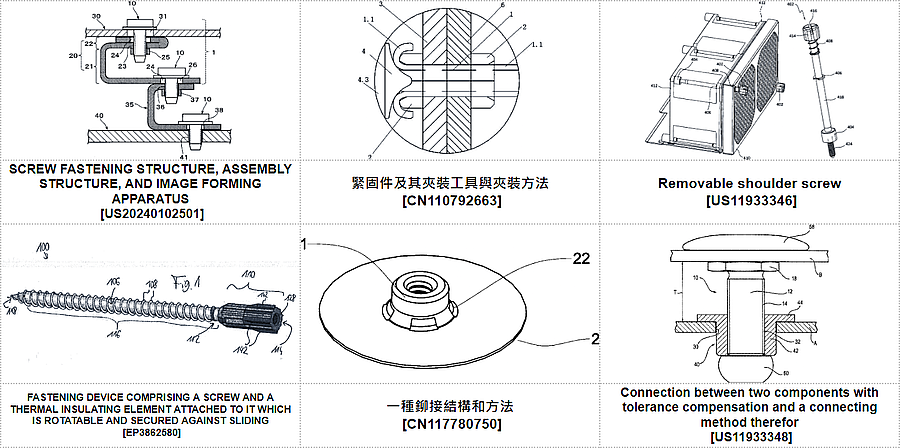

#專利代表圖 :
----
#專利摘要：
01. SCREW FASTENING STRUCTURE, ASSEMBLY STRUCTURE, AND IMAGE FORMING APPARATUS [ US20240102501 ] :
一種螺絲緊固結構，包括：具有螺紋部的螺絲緊固件；緊固輔助構件，其具有凸緣的螺絲孔、螺絲緊固件的螺紋部穿過的通孔、以及折返使得螺絲孔和通孔彼此面對的折疊部。螺絲孔的凸緣向與通孔一側相反的一側突出，螺絲緊固件的螺紋部穿過通孔後緊固至螺孔。
A screw fastening structure includes: a screw fastener having a threaded portion; and a fastening assist member having a flanged screw hole, a through-hole through which the threaded portion of the screw fastener passes, and a folded part folded back such that the screw hole and the through-hole face each other. A flange of the screw hole projects toward a side opposite to a side of the through-hole, and the threaded portion of the screw fastener is fastened to the screw hole after passing through the through-hole.
02. 緊固件及其夾裝工具與夾裝方法 [ CN110792663 ] :
本發明涉及緊固件技術領域，具體地說是一種緊固件及其夾裝工具與夾裝方法，包括鎖緊杆及兩個墊環，所述鎖緊杆兩端均設有鎖緊部，鎖緊部包括兩個可相對於鎖緊杆縱向軸線向兩側張開的弧形鎖定片。本發明固定更加穩定，相較螺栓等其他緊固件，不會出現脫扣或鬆動，更加可靠。
03. Removable shoulder screw [ US11933346 ] :
一種螺絲組件，包括： 可拆卸帶肩螺絲，其包括： 第一螺絲軸部；第二螺桿軸部；第一螺紋部分；以及位於第一螺桿部與第二螺桿部之間的第一軸邊緣，其中第二螺桿部位於第一螺桿部與第一螺紋部之間，並且其中第二螺桿部的直徑小於第一螺桿部的直徑；第一可移除肩部，包括第一可移除肩部開口和第一可移除肩部邊緣，其中第一可移除肩部開口具有小於第一螺桿部分的直徑的直徑並且被構造成接合第二螺桿部分，並且其中第一可拆卸肩部邊緣被構造成接合第一鞋身邊緣。
A screw assembly, including: a removable shoulder screw including: a first screw shaft portion; a second screw shaft portion; a first threaded portion; and a first shaft edge between the first screw shaft portion and the second screw shaft portion, wherein the second screw shaft portion is between the first screw shaft portion and the first threaded portion, and wherein a diameter of the second screw shaft portion is smaller than the diameter of the first screw shaft portion; and a first removable shoulder including a first removable shoulder opening and a first removable shoulder edge, wherein the first removable shoulder opening has a diameter less than the diameter of the first screw shaft portion and is configured to engage the second screw shaft portion, and wherein the first removable shoulder edge is configured to engage the first shaft edge.
04. FASTENING DEVICE COMPRISING A SCREW AND A THERMAL INSULATING ELEMENT ATTACHED TO IT WHICH IS ROTATABLE AND SECURED AGAINST SLIDING [ EP3862580 ] :
用於將配件(102)緊固到錨固底座(104)上的緊固裝置(100)，緊固裝置(100)具有螺絲(106)，該螺絲至少部分地設有用於旋入錨固裝置中的外螺紋(108)底座（104），並具有絕熱絕緣體（110），絕熱絕緣體（110）安裝在螺絲（106）的端部（112）上，可旋轉且固定以防止相對於螺絲（106）位移，並具有緊固裝置如果螺絲（106）錨固在錨固基座（104）中，則用於緊固附件（102）的裝置（114）。
Befestigungsvorrichtung (100) zum Befestigen eines Anbauteils (102) an einem Verankerungsgrund (104), wobei die Befestigungsvorrichtung (100) eine Schraube (106), die zumindest abschnittsweise mit einem Außengewinde (108) zum Eindrehen in den Verankerungsgrund (104) versehen ist, und einen thermisch isolierenden Isolationskörper (110) aufweist, der auf einem Endabschnitt (112) der Schraube (106) und gegenüber der Schraube (106) drehbar und verschiebegesichert angebracht ist und eine Befestigungseinrichtung (114) zum Befestigen des Anbauteils (102) aufweist, wenn die Schraube (106) in dem Verankerungsgrund (104) verankert ist.
05. 一種鉚接結構和方法 [ CN117780750 ] :
本發明公開了一種鉚接結構和方法，其中鉚接結構包括面板，面板包括開孔，開孔的內圍包括多個沿軸向翻起的翻片；緊固件，緊固件包括連接部和與連接部相連的法蘭部，連接部沿軸向穿設經過開孔，至少部分的法蘭部與翻片相貼合，其中，與翻片相貼合區域的法蘭部具有形變現象，以使得面板可與緊固件鉚接在一起。還公開了一種鉚接方法，包括以下步驟：將緊固件的連接部沿軸向插入面板的開孔中；盡可能地將緊固件的法蘭部與面板的翻片相互貼合；沿軸向或徑向對翻片施加作用力，以使得至少部分的翻片被嵌入緊固件的法蘭部。通過上述鉚接結構和方法，可通過強度較低的緊固件與強度較高的面板進行鉚接，具有較高的扭矩、推出力和拉脫力效果。
06. Connection between two components with tolerance compensation and a connecting method therefor [ US11933348 ] :
至少第一部件A和第二部件B之間的連接，具有在第一部件A和第二部件B之間具有公差補償的附接裝置。整個連接透過盲鉚釘固定，該盲鉚釘在安裝時不可非破壞性地拆卸。補償套筒跨越第一部件A和第二部件B之間的距離。
A connection between at least a first component A and a second component B with an attachment arrangement with tolerance compensation between the first component A and the second component B. The entire connection is fixated via a blind rivet which is not non-destructively detachable while a compensating sleeve spans a distance between the first component A and the second component B.
----
五、以『鍛造；錘擊；壓製；鉚接；鍛造爐 / 鉚接』(B21J015)為主要IPC分類號之扣件相關專利：
本項分類號(B21J015)之專利包括『一種鈑金自動鉚釘設備、鉚釘裝配機構和鉚釘裝配設備、背板直紋鉚釘結構及生產方法、一種鉚裝螺母防轉裝置』等專利，以下為本期專利摘要說明。

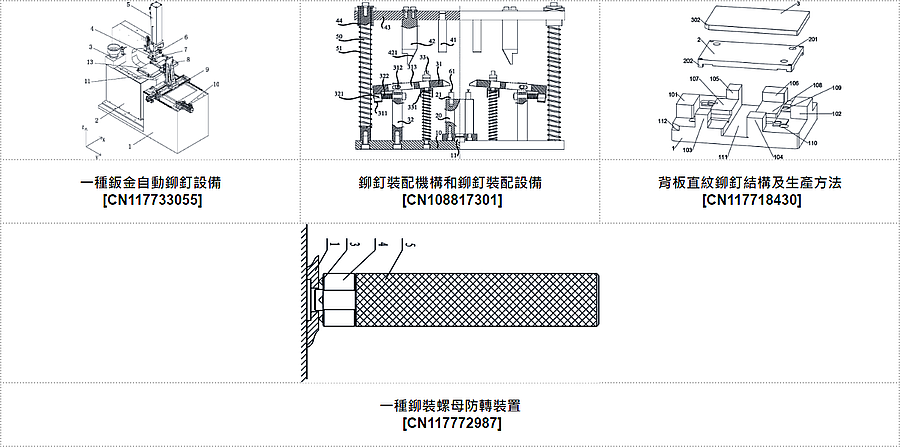

#專利代表圖 :
----
#專利摘要：
01. 一種鈑金自動鉚釘設備 [ CN117733055 ] :
本發明涉及鈑金鉚接技術領域，特別涉及一種鈑金自動鉚釘設備。包括底座、鉚釘機、移栽機構及鈑金抓具元件，其中鉚釘機和移栽機構均設置於底座上，鈑金抓具元件設置於移栽機構上，鈑金抓具元件用於抓取待鉚鈑金，移栽機構用於驅動鈑金抓具元件和待鉚鈑金移動至鉚釘機處，鉚釘機用於完成鉚釘與鉚鈑金的鉚接。本發明通過鈑金件的拾取、精確移載定位與鉚釘機配合動作實現自動鉚釘，使得操作工人的勞動強度得到了極大的降低，同時也極大的提高了生產的安全性，並使得生產效率得到相當大的提升。
02. 鉚釘裝配機構和鉚釘裝配設備 [ CN108817301 ] :
本發明涉及鉚釘裝配技術領域，具體涉及一種鉚釘裝配機構和鉚釘裝配設備。本發明提供了一種鉚釘裝配機構，鉚釘裝配機構包括基座，基座上設置有放置待裝配工件的定位元件，待裝配工件上具有上下貫通的鉚釘孔，定位元件的頂部設置有位於鉚釘孔下方的導向杆，鉚釘孔的上方設置有可上下轉動的橫壓板，鉚釘裝配機構還包括設置於橫壓板上方的第一豎壓杆以及能夠驅動第一豎壓杆上下移動的主驅動機構，主驅動機構通過第一豎壓杆推壓橫壓板上下轉動，橫壓板推壓鉚釘孔內的鉚釘使鉚釘沿導向杆徑向翻邊。本發明通過橫壓板橫向放置于鉚釘孔的上方，通過第一豎壓杆推壓橫壓板使鉚釘裝配至鉚釘孔內，從而使鉚釘裝配機構能夠將鉚釘裝配至隱蔽位置處的鉚釘孔。
03. 背板直紋鉚釘結構及生產方法 [ CN117718430 ] :
本發明公開了背板直紋鉚釘結構及生產方法，包括：背板主體、上壓板，拍釘治具上端一側設置有第一擋塊，拍釘治具上端與第一擋塊相對一側設置有第二擋塊，拍釘治具與第一擋塊相鄰一側設置有第三擋塊，拍釘治具上端與第三擋塊相同一側設置有第四擋塊，拍釘治具上端與第三擋塊相對一側設置有第五擋塊，本發明具有以下優點：本發明拍釘治具與上壓板結構緊湊，且製作簡單，有效節省了製作成本，同時拍釘治具與背板主體之間吻合度高，通過上壓板上的凸杆可對應精準將直紋鉚釘按壓至鉚釘口內部，從而有效避免鉚釘口中的鉚釘凸出在背板主體表面的情況。
04. 一種鉚裝螺母防轉裝置 [ CN117772987 ] :
本發明涉及一種鉚裝螺母防轉裝置，包括：安裝基體、鉚裝螺母、沖尖、定位盤和沖柄；其中，鉚裝螺母一面的軸心上設置擴鉚安裝套筒，在鉚裝螺母一面邊沿上沿圓周方向均勻設置定位爪；安裝基體上設置臺階式安裝孔，包括同軸的小安裝孔和大安裝孔；定位圓柱兩端為錐尖和圓臺，圓臺直徑大於定位圓柱直徑；定位盤為圓柱體結構，在圓柱體結構相對的兩側面上設置相互平行的夾持面，在圓柱體結構一端中心位置設置用於與安裝基體上的小安裝孔配合的凸台，在圓柱體結構另一端中心位置設置用於與沖柄連接的安裝螺柱。本發明有效避免由於鉚裝螺母上定位爪無法嵌入安裝基體，而在使用過程中出現的轉動、鬆動現象。
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
