2023-05-No2-扣件知識文章

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件知識文章 (2023-05-No-2)：

#知識主題 : #點火開關連接螺栓冷鍛方法

用於汽車引擎點火開關的連接螺栓，需在大量複雜的生產應力環境中穩定工作且不發生脫落，現行製造方式為利用CNC工具機加工，機台價格昂貴且加工效率低(約3分鐘/件)，同時因切削加工，產生較多廢料，金屬流線被破壞，其產品疲勞強度遠低於鍛造加工產品。

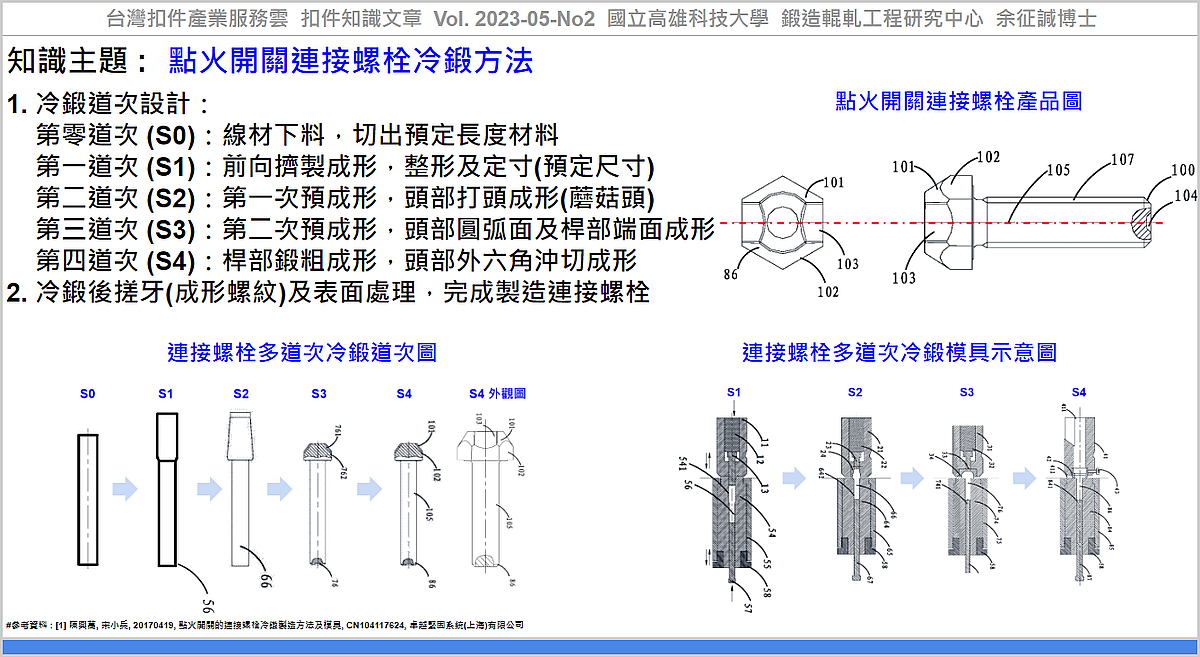

陳等人[1] 提出一種點火開關連接螺栓4道次冷鍛方法，包括：
第零道次 (S0)：線材下料，切出預定長度的材料
第一道次 (S1)：前向擠製成形，整形及定寸(預定尺寸)
第二道次 (S2)：第一次預成形，頭部打頭成形(蘑菇頭)
第三道次 (S3)：第二次預成形，包括頭部圓弧面成形及桿部端面成形
第四道次 (S4)：桿部鍛粗成形，頭部外六角沖切成形

冷鍛成形後，對螺栓桿部搓牙成形螺紋、接著進行表面處理，以滿足產品的表面防腐蝕性能和外觀要求。該發明提供基於所述冷鍛方法的冷鍛模具設計，生產可達到產品尺寸精度要求，其優點在於加工效率高、產品製造成本低、鍛造模具磨損慢、產品金屬流線連續疲勞強度高於切削加工件。

應用該技術，可協助產業透過『點火開關連接螺栓冷鍛方法』，建立『螺栓鍛造成形技術』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 陳興萬, 宋小兵, 20170419, 點火開關的連接螺栓冷鐓製造方法及模具, CN104117624, 卓越緊固系統(上海)有限公司.

[2] 台灣扣件產業服務雲, 扣件知識文章, Vol. 2023-05-No2, https://bit.ly/FastenerKB202305No2

----

Tag: #Fasteners, #Bolt, #Forging.

----
