2021-09-No2-扣件專利新訊

余征諴 更新於 2022-05-27 09:55:17.6

2021-09-No2-扣件專利新訊

國立高雄科技大學 鍛造輥軋工程研究中心 余征諴 博士



各位【台灣扣件產業服務雲】會員們大家好：

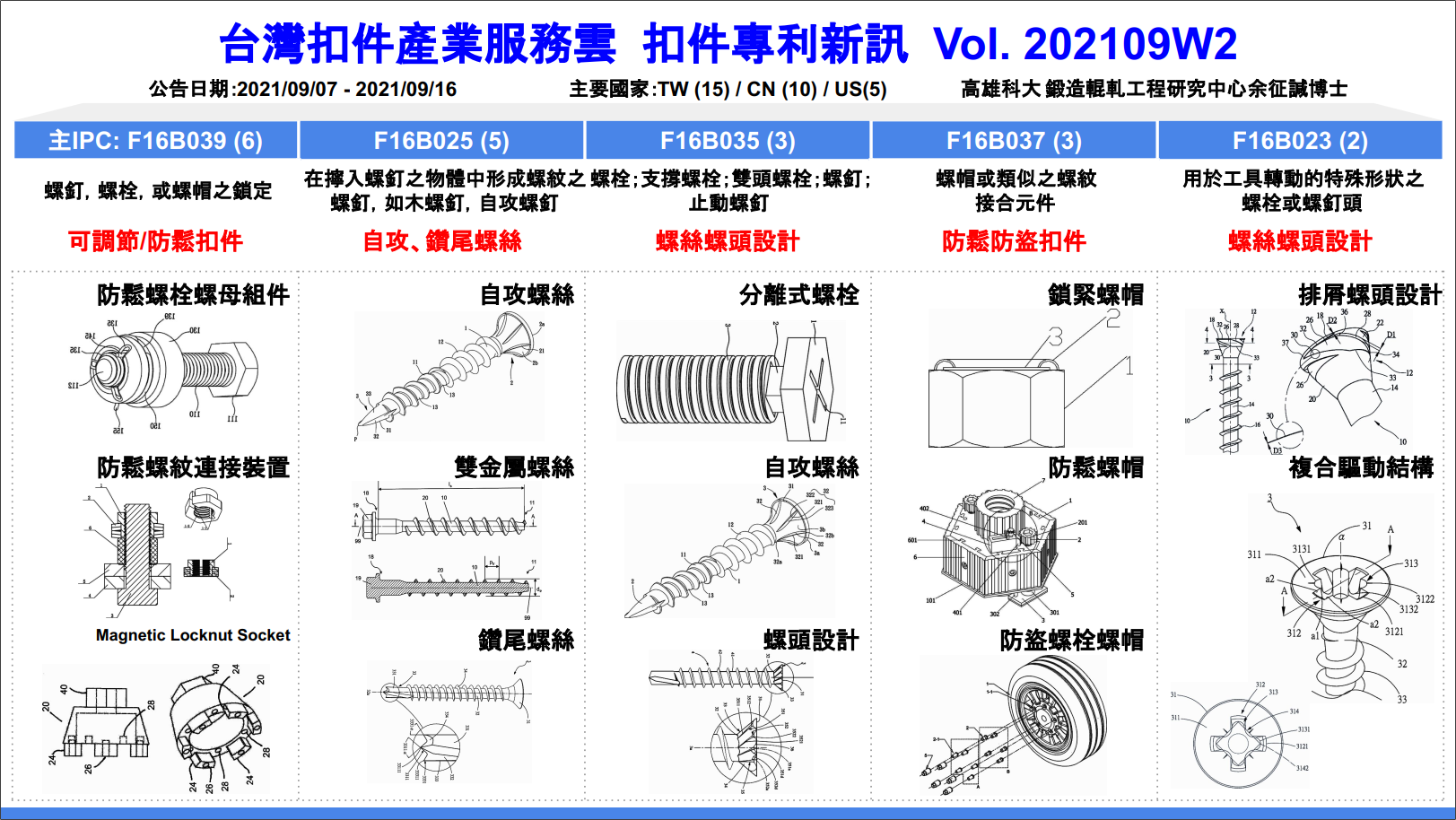

    利用全球專利資料庫(台灣/美國/中國/歐洲/世界)搜尋近期公告之扣件相關專利，共有30件新專利，公告日介於2021/09/07至2021/09/16間，申請年自2017年起(1件)，經2019年(4件)、2020年(15件)至2021年間(10件)，申請國件數為台灣(15件)、中國(10件)及美國(5件)，台灣之專利權人包括世豐螺絲、輝翔精密、慶達科技、精法精密等公司；本專利新訊透過國際專利分類號 (international patent classification，IPC)進行專利分類及摘要説明，其中以『螺釘，螺栓，或螺帽之鎖定(F16B039)』分類號之專利數最多，專利主題聚焦在扣件防鬆脫功能設計。本本期之前五大主要國際專利分類號為F16B039(6件)、F16B025(5件)、F16B035(3件)、F16B037(3件)及F6B023(2件)等分類號。以下為摘要説明，完整專利資訊請參閲專利清單。



#直接下載：(1) 專利清單 EXCEL



一、以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 為主要IPC分類號之扣件相關專利：



  常見的扣件結合方式為透過螺栓與螺帽之間的公母螺紋結合，若螺栓與螺帽的結合部位，持續受到外部的振動或衝擊，可能會使螺栓和螺帽沿著螺紋結合的相反方向出現逐漸鬆動的現象。此分類號(F16B039)之扣件專利包括螺絲、螺帽、螺栓及墊片等元件，其主要用途為提供鎖固功能，令不同的零件得以結合成一個系統或組件，可進行組裝或拆卸，以發揮扣件產品功效避免發生鬆動問題。以下為本期扣件專利説明。



  1. 【防鬆螺栓螺母組件】專利， 利用一防鬆帽收容螺栓與螺帽結合處，以螺旋彈簧將防鬆帽結合於螺栓的螺紋上，限制防鬆帽旋轉，避免螺帽向螺栓解除結合的方向轉動而發生鬆動 [CN113357250]。
  2. 【一種具有防鬆功能的螺紋連接裝置】專利，在防鬆螺帽本體內側，設計挖空的伸縮槽，並在螺帽本體外側安裝與螺帽本體過盈配合之錐形零件(墊片)，當螺帽壓配後螺紋內徑變小，伸縮槽受壓，使防鬆螺帽本體與螺栓之連接更加緊固，而採用錐度設計的錐形零件，能增大其與螺帽本體間的摩擦力，能有效防止衝擊、振動、變載荷作用下的螺帽發生鬆動，提高安全性 [CN113374773]。
  3. 【抗震防鬆螺合組件】專利，由螺帽與螺桿組成一抗震防鬆螺合組件，螺帽的螺紋槽部設計一偏心柱體，當螺帽件與螺桿件相互鎖固時，偏心柱體在螺帽與螺桿件之間產生相互抑制對拉的緊固力，使螺帽件與螺桿件鎖固後具備抗震、防鬆脫之效果 [TWI722808]。
  4. 【螺紋成形和螺紋鎖定之緊固件】專利，提出具有三種螺紋區域的複合螺栓，分別可做導引、成形螺紋及鎖固使用。第一螺紋區具有漸增外徑的螺紋輪廓，作導引用；第二螺紋區域具有固定外徑，作成形螺紋用；第三螺紋區域則用來鎖固螺帽用，並可藉由調整第一和第二區域的螺紋輪廓和尺寸，讓第三區域的螺紋，具有期望的機械干涉量 [TW202129165]。
  5. 【Magnetic Locknut Socket】專利，在套筒上安裝磁鐵吸附鎖緊螺帽，並利用支撐脚與螺帽嚙合，當鎖緊螺帽與相關外螺紋連接器接合時，沿外部軸向移動鎖緊螺帽時，旋轉套筒即能帶動鎖緊螺母旋轉進行鎖固與脫離；本專利可用於電力和數據通信佈線，作爲安裝電纜的工具 [US20210285483]。
  6. 【lock Nut, Lock Screw, And Threaded Fastening Assembly】專利，在螺帽上設計一鎖定槽口，當螺帽與螺絲鎖緊後，外螺紋進入鎖緊槽口，使螺紋牙頂與槽口底面壁過盈配合，以加強螺帽本體的鎖緊力，達到自鎖具有不易鬆動的優點 [US20210285484]。

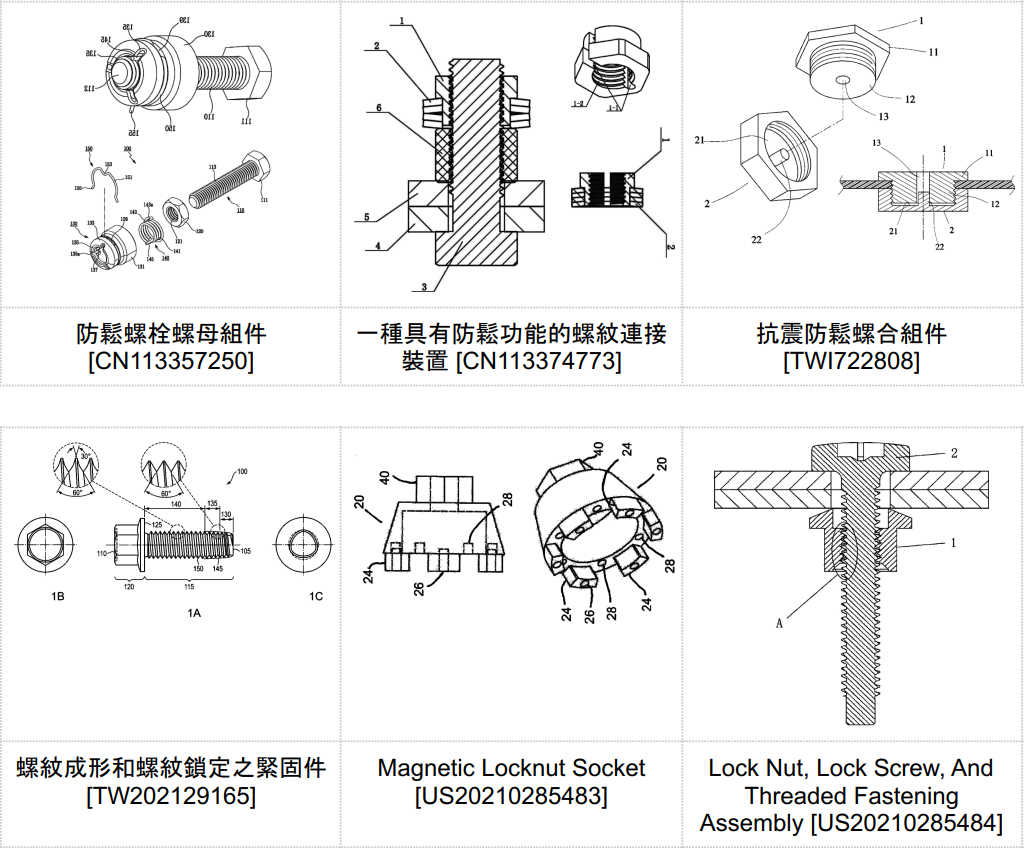

⬛ 專利代表圖：

二、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025) 為主要IPC分類號之扣件相關專利：



一般常見自攻螺絲在鑽鎖前，會先以鑽頭接觸被鎖物，並在被鎖物的外表面產生一鑽孔起始點，將螺絲定位在被鎖物上以進行後續攻鑽。然而，鑽頭的尖端若缺乏足夠能破壞被鎖物表面的鏟挖能力，會導致鑿挖的鑽孔不易擴大，使自攻螺絲無法被定位或造成偏移，增加攻鑽所需時間，使鑽鎖過程產生高溫，操作人員往往會先使用鑽頭在被鎖物上鑽孔，再利用自攻螺絲鑽鎖於該孔洞，這樣的作業流程會使得鑽鎖的工作變得麻煩且更加耗時。



  1. 【自攻螺絲】專利，提出一種自攻螺絲的攻入部設計，螺絲旋轉時能持續地改變該切削刃與被鎖物的接觸點，以避免攻鑽時與被鎖物持續接觸及摩擦而產生高溫，利用螺旋槽將攻鑽過程中所產生的碎屑導出，其背部在攻鑽過程中與被鎖物保持間隙，可降低與被鎖物之間的摩擦，切削刃傾斜角介於0.3~5度之間，可分散攻鑽時施加於螺絲的應力，切削刃之餘隙角介於2~10度之間，可以減少與被鎖物的接觸面積，可提升螺絲的攻鑽速度、降低鑽鎖時的溫度及摩擦力、擴大鑽孔以減少工者的作業時間、簡化鑽鎖前的作業程序、避免螺絲偏移及維持螺絲的鎖固強度等優點 [TWI712746]。
  2. 【自攻螺絲】專利，一種自攻螺絲，利用攻入部後端切削螺牙的螺牙高度差來加速螺絲的攻鑽，並由排屑槽導出碎屑，具有提升鑽削作業效率、避免崩牙、減少攻鑽阻力及增加攻鑽速度和流暢度等功效 [TWI710712]。
  3. 【雙金屬不鏽鋼螺絲】專利，提出徑向雙金屬設計，在桿身與螺紋分別採用不同等級的不鏽鋼，螺紋具有較高的硬度，硬度介於 550~800 (HV10) 間，可爲奧氏體、雙向材料、肥粒鐡或PH不鏽鋼(如15-5PH)；桿身硬度則是低於 440 (HV10)的奧氏體、馬氏體或 PH 不鏽鋼(如17-7PH) [TW202132692]。
  4. 【鑽尾螺絲】專利，其鑽尾部由鑽體、交錯設置之排屑槽及切削刃所組成的凹弧面設計，使該鑽尾部形成弦切狀態，使該鑽部能精準快速定位切削，在開始切削階段，鑽部能定位於被切削物上，而尖部可對該物件進行刨削，能有效排屑，避免切屑堆積所產生之阻力與裂材狀況 [TWI727578]。
  5. 【具有擴孔部的螺絲】專利，在螺絲桿身上設計一不具有螺紋但具有三角形的橫向斷面的擴孔部，該擴孔部在圓周方向上具有隔開的三個斜刃，且相鄰二斜刃之間形成一導引斜面，能提升擴孔及攪屑功用，使該螺絲在旋入工件時，具有省力、排屑效果佳及提高螺絲旋入速度等優點 [TWI734312]。



⬛ 專利代表圖：

三、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035) 為主要IPC分類號之扣件相關專利：



  1. 【一種分離式螺栓】專利，提出了一種分離式螺栓設計，插接桿插入外螺紋套管，將繩鎖固後引接接桿，僅靠自舉對物品的固定，在不使用接插 桿子的情況下，不便於避免套管進行，可容易被拆下，安全提升性及節省材料 [CN11337244]。
  2. 【自攻螺絲】專利，提出自攻螺絲帽頭設計，透過帽頭處的的切削刃設計，可將碎屑切削細化易於排除，以避免碎屑積聚於鎖孔中，再由唇部將細化的碎屑旋入該鎖孔中，能提升螺絲的切削效率，且增加自攻螺絲結合於被鎖物時之結合強度，並可避免被鎖物的表面凸起或產生裂紋等功效 [TWI717215]。
  3. 【螺頭】專利，在螺絲頭端的螺頭設計數個切削刃，並形成複數個傾斜設置之凹弧狀容屑槽，鎖合時能有效刮除鎖合過程所產生之毛邊，同時提供足夠之毛邊與切屑空間，故能使螺頭更緊密貼緊鎖合物，使該螺頭達到較佳之緊密與鎖合效果，且容屑槽採無尖銳設計，可於製造過程中降低模具之損耗，有效降低製造之成本 [TWI717205]。



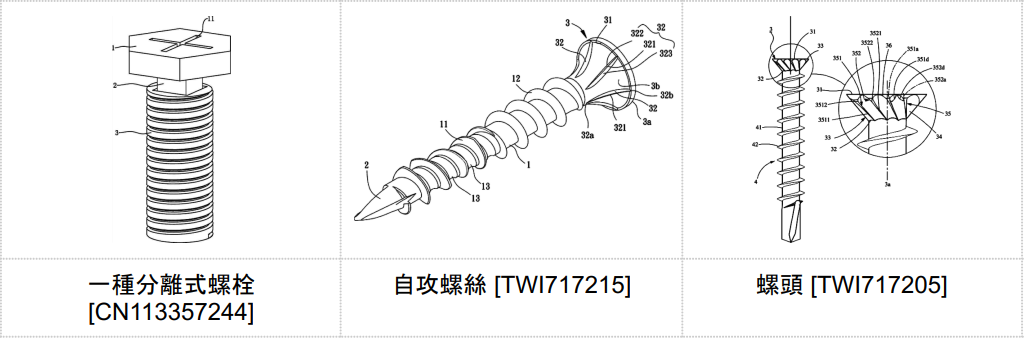

⬛ 專利代表圖：

四、以『螺帽或類似之螺紋接合元件』(F16B037) 為主要IPC分類號之扣件相關專利：



  1. 【一種鎖緊螺母】專利，由內螺紋管、限位圓環、鎖緊圓環組成鎖緊螺母；限位圓環的內直徑大於內螺紋管的內徑，限位圓環的外徑小於內螺紋管外徑，當鎖緊螺帽轉動時，螺帽上端受力壓迫限位圓環，能限制鎖緊螺帽轉動，而讓弧形條與螺栓點接觸，在夾緊螺栓時不會影響螺帽旋轉，橢圓環與限位圓環内壁之間存在間隙，該間隙作爲弧形條的彈性變形空間，能夠在螺栓振動時進行減震，使鎖緊螺帽不易鬆動 [CN113357247]。
  2. 【一種帶軸向壓緊調節功能組合防鬆螺母】專利，通過防鬆動機構與調節壓緊螺栓的配合，由於限位滑塊頭端的三角限位塊與調節壓緊螺栓上端之圓角單向限位齒處緊密接觸，使得限位滑塊頭端三角限位塊將圓角單向限位齒單向限位住，使調節壓緊螺栓無法逆時針轉動，可令調節壓緊螺栓不易發生鬆動，而提高防鬆螺帽使用時之可靠性 [CN113357248]。
  3. 【一種圓柱形防盜螺栓或螺帽及其應用套筒】專利，應用“單向軸承楔合自鎖原理”建立圓柱形防盜螺栓或螺帽及其應用套筒，可應用於汽車輪圈的防盜緊固，及一般構件的組裝結合，使其具備防盜功能，並且需使用專屬套筒來套接於一般的手動板手或高壓氣動扭力機，才能旋動開啟或閉鎖旋緊，可增加螺栓與螺帽之鎖紋，依複數條鎖紋配置的相對位置與尺寸變化，產出數百種的專用套筒，使套筒與螺栓螺帽之間形同鑰匙與鎖心的應用，使之具備防開啟、防盜、輕量化及專用化的多項功能。 [TW202126918]。



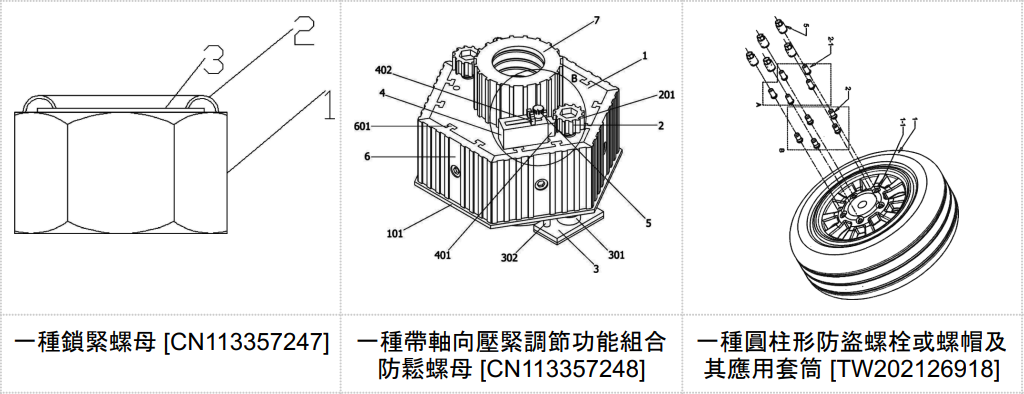

⬛ 專利代表圖：

五、以『用於工具轉動的特殊形狀之螺栓或螺釘頭』(F16B023) 為主要IPC分類號之扣件相關專利：

  1. 【螺絲】專利，螺絲頭端錐狀部的圓周方向上設有沿著該錐狀部之複數凹部，該凹部結構具備縱向與徑向之雙重切削功能，螺絲在旋入工件過程中，凹陷區可容納並排出木屑以避免阻礙攻鎖，且在攻鎖過程結束時可將木屑容納於容置槽中，增加與物件間結合力，達到穩定固合之效果 [TWI701391]。
  2. 【具有複合式針孔之螺絲】專利，利用螺頭端面上之米字槽與驅動槽組合出複合驅動結構，如一字、十字、米字、四瓣與六瓣之梅花形態、四角與六角型等驅動結構，可使該螺頭與插入之驅動工具達到穩定結合效果，有效傳遞驅動力，同時亦得以適用二種以上驅動工具插入，大大提升使用之方便性 [TWI723772]

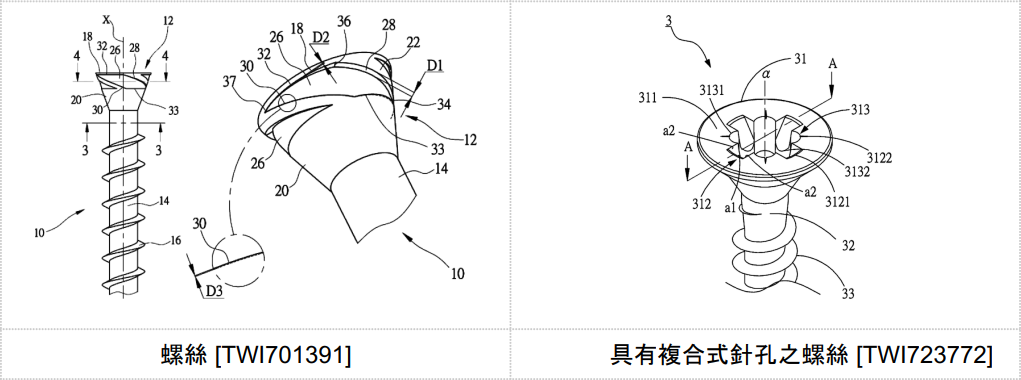

⬛ 專利代表圖：

若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。

TEL : 07-3814526 分機 15456  /  EMAIL : nkust.fastener@gmail.com
