2023-03-No1-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期扣件專利新訊 (2023-03-No1)：

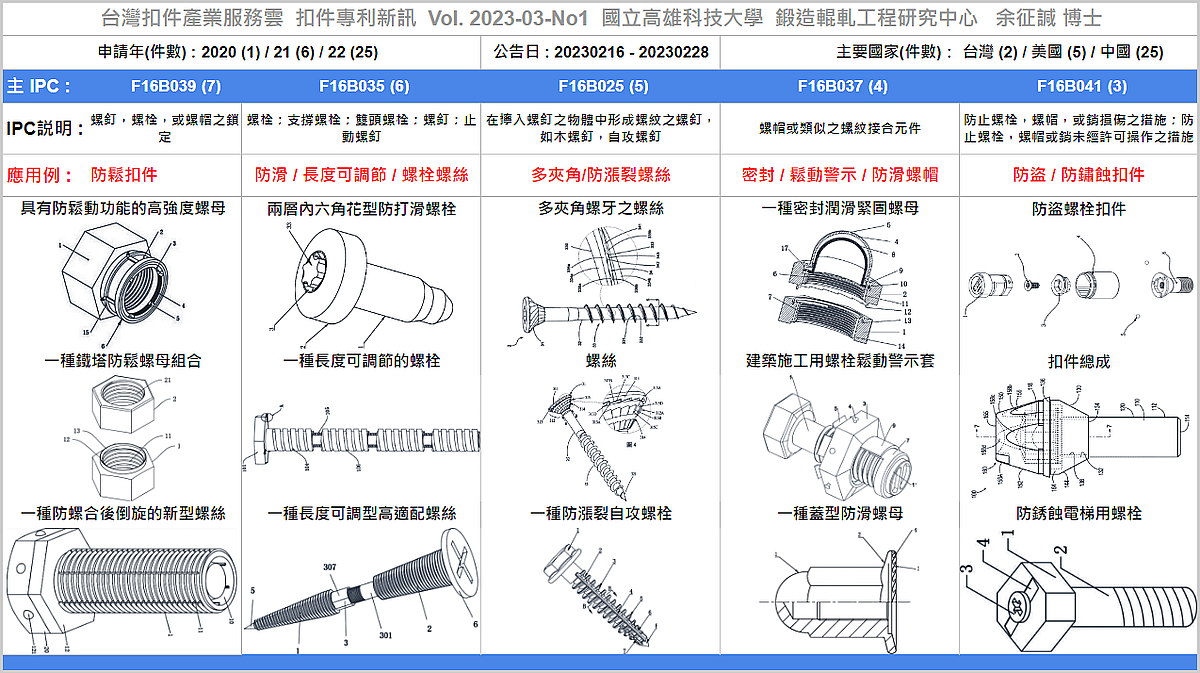

全球專利資料庫近期公告32筆扣件新專利，公告日介於20230216至20230228間，申請國件數分別為台灣2件、美國5件與中國25件，專利權人包括台灣的『慶達科技股份有限公司』;美國的『Penn Engineering & Manufacturing Corp、Rimgard Sweden AB、Advanced Wheel Locks LLC、Corey L. Schaub、THE GLEASON WORKS』與中國的『浙江華遠汽車科技股份有限公司、蘇州特諾獅金屬科技有限公司、蘇州茂隆電梯配件有限公司、寧波華力興緊固件有限公司、青島程卓林金屬製品有限公司 … 』等公司(完整專利權人請詳參專利清單)。
本期以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 分類號為主，聚焦在『Self-locking screw for bevel gear cutter、一種具有防鬆動功能的高強度螺母、一種鐵塔防鬆螺母組合、一種帶有鎖緊墊片的螺栓、一種具有墊片防脫落功能的緊固件、一種組合式防鬆錐套鎖緊螺母、一種防螺合後倒旋的新型螺絲』等專利。
其餘分類號及代表專利依序為：
(1) F16B035 ：一種耐延遲斷裂合金螺栓、一種兩層內六角花型的防打滑的螺栓、一種具有防鬆效果的防盜螺母、一種長度可調節的螺栓、用於汽車零部件的高強度錨栓、一種長度可調型高適配螺絲。
(2) F16B025：一種高抗彎結構的螺釘、多夾角螺牙之螺絲、螺絲、一種防漲裂自攻螺栓、螺絲。
(3) F16B037：一種密封潤滑緊固螺母、一種建築施工用螺栓鬆動警示套、一種蓋型防滑螺母、預埋防鬆螺母。
(4)F16B041：Anti-theft locking bolt assembly、FASTENER ASSEMBLY、防銹蝕電梯用螺栓等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-03-No1, https://tinyurl.com/FastenerNewPatent202303No1
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-03-No1, 專利清單 EXCEL, https://tinyurl.com/FastenerNewPatent202303No1List
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-03-No1, 專利説明書 PDF, https://tinyurl.com/FastenerNewPatent202303No1PDF
----
(點擊開啓全文: https://tinyurl.com/FastenerNewPatent202303No1 )
----
Tag : #Fasteners, #Patent, #Review .
----
一、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『Self-locking screw for bevel gear cutter、一種具有防鬆動功能的高強度螺母、一種鐵塔防鬆螺母組合、一種帶有鎖緊墊片的螺栓、一種具有墊片防脫落功能的緊固件、一種組合式防鬆錐套鎖緊螺母、一種防螺合後倒旋的新型螺絲』等專利，以下為本期專利摘要說明。
01. 錐齒輪刀具用自鎖螺釘 (Self-locking screw for bevel gear cutter) [ US11585368 ] :
一種自鎖螺釘，其中在許多刀頭構建和整修週期中保持自鎖功能。 本發明的螺釘包括具有高彈性和高自鎖扭矩的自鎖特徵。 螺釘包括填充有彈性柔順材料的槽。
02. 一種具有防鬆動功能的高強度螺母 [ CN218509933 ] :
本實用新型公開了一種具有防鬆動功能的高強度螺母，包括螺母主體，所述螺母主體的一端一體成型有加固連接環，所述螺母主體的內螺紋延伸到加固連接環的內壁，所述加固連接環的內壁活動設有多個夾緊螺栓的弧形夾緊板，所述弧形夾緊板的內壁設有與螺栓的外螺紋相匹配的螺紋限位條，所述加固連接環上遠離螺母主體的一端開設有用於收納多個弧形夾緊板的收納槽，所述加固連接環上設有調節多個弧形夾緊板的調節機構；本實用新型通過弧形夾緊板內壁上設有的螺紋限位條與螺栓外壁上的螺紋相匹配限位，進一步提高了螺母與螺栓連接的穩定性，避免了螺母與螺栓連接後出現鬆動的情況，也不會影響螺母本主體本身的強度。
03. 一種鐵塔防鬆螺母組合 [ CN218494003 ] :
一種鐵塔防鬆螺母組合，包括公螺母和與其配對的母螺母，所述公螺母包括本體和設於本體上的第一螺孔，所述第一螺孔頂部沿圓周向外設有可伸入第二螺孔內的防鬆環，所述母螺母包括本體和設於本體上的第二螺孔，所述第二螺孔底部設有與防鬆環抵接的配對環槽，所述防鬆環在公螺母與母螺母配對連接螺栓後，受螺栓螺紋擠壓向外產生形變與配對環槽內壁緊配合，設計防鬆環與配對環槽在螺栓進入後因形變形成的緊配合，將公螺母與母螺母緊密連接在一起，避免了傳統兩個螺母無配合套接的接觸面由於摩擦力較小依然存在鬆動的問題，增強了螺母組合的防鬆性，減少維修次數和成本。
04. 一種帶有鎖緊墊片的螺栓 [ CN218493998 ] :
本實用新型涉及緊固件領域，公開了一種帶有鎖緊墊片的螺栓，包括螺栓、螺紋連接於螺栓的螺母以及鎖緊墊片，鎖緊墊片包括可扣接於螺栓頭部的扣接段和朝向螺母方向設置的鎖止段，鎖止段設置有與螺母配合的鎖齒，對扣接段施加外力可驅使扣接段相對鎖止段發生形變並可驅使扣接段與螺栓頭部脫離，此時扣接段不與螺栓頭部同步轉動設置。
05. 一種具有墊片防脫落功能的緊固件 [ CN218493996 ] :
本實用新型公開了一種具有墊片防脫落功能的緊固件，屬於緊固件領域，包括螺絲組件，墊片區包括墊片體和貫穿安裝在墊片體中端的置杆，置杆的頂端安裝有轉柱，本實用新型解決了由於墊片與螺絲之間無連接，導致在將螺絲從用具中拿出時，其墊片易從螺紋端處掉落，需要操作者花費時間對其進行尋找，較為費時，使用較為不便的問題，通過螺紋杆、轉柱和置杆的設置，墊片體套在螺絲體的外表面，轉柱帶動置杆穿過轉槽的內部，插進螺紋孔A的內部，利用限位塊頂端的螺紋A細孔螺紋套接在置杆底端的螺紋杆外表面，對置杆的下端進行限位，轉動轉柱，使得置杆外表面的螺紋B螺紋連接在螺紋孔A的內部，完成轉柱和置杆之間的固定，對墊片體的限位，避免掉落。
06. 一種組合式防鬆錐套鎖緊螺母 [ CN218509929 ] :
一種組合式防鬆鎖緊螺母，包括螺母本體、錐套和扣壓螺母，螺母本體通常用於與螺栓在固連位置進行擰緊固定，或採用其他方式與其他零件進行固定——例如螺母可以與墊圈進行點焊，或者螺母可以焊接在設備上，或者螺母可以擰在或套在管道的一端。當螺母本體固定後，擰緊扣壓螺母，通過與錐套的接觸擠壓，使得錐套產生彈性變形，使其壓緊在螺栓等緊固件上，產生鎖緊力，起到防鬆作用。
07. 一種防螺合後倒旋的新型螺絲 [ CN218494002 ] :
本實用新型涉及螺絲領域，具體地說，涉及一種防螺合後倒旋的新型螺絲。其包括螺柱，螺柱內部設有空腔，螺柱外壁圓心陣列開設有多個長條孔，多個長條孔均與空腔相通，多個長條孔內均滑動設有卡塊，空腔內活動設有插杆，插杆外壁與空腔內壁相適配。本實用新型中將螺柱擰入到物件的螺孔內，再將插杆插入到螺柱的空腔內，插杆外壁將多個卡塊推出到長條孔外部，使卡塊的外側緊緊抵住物件的內螺孔的螺牙，增大螺柱旋入端與物件內螺紋之間的摩擦力，從而達到防螺合後倒旋的作用，拆卸時，拔出插杆，多個卡塊與物件內螺紋分離，便於將螺柱拆卸。

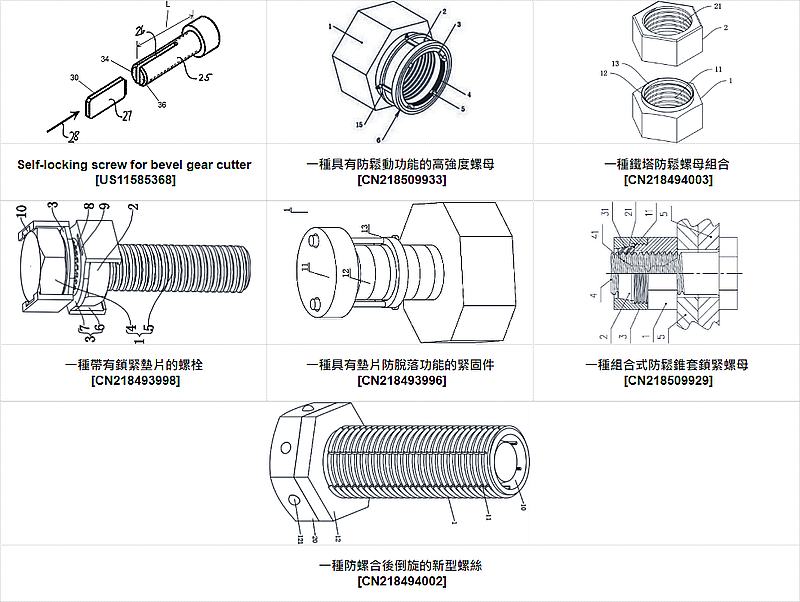

#專利代表圖 :
----
二、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035 )為主要IPC分類號之扣件相關專利：
本項分類號(F16B035 )之專利包括『一種耐延遲斷裂合金螺栓、一種兩層內六角花型的防打滑的螺栓、一種具有防鬆效果的防盜螺母、一種長度可調節的螺栓、用於汽車零部件的高強度錨栓、一種長度可調型高適配螺絲』等專利，以下為本期專利摘要說明。
01. 一種耐延遲斷裂合金螺栓 [ CN218509921 ] :
本實用新型公開了一種耐延遲斷裂合金螺栓，包括螺杆和螺帽，所述螺杆一端固接有螺帽，所述螺帽一側的中間設置有潤滑裝置，所述注油口開設在螺帽的中間位置，所述注油口的外壁與擋板相貼合，所述擋板的一端固接有凸塊，所述注油口的一端與多個出油口相連通，多個所述出油口開設在螺杆的外壁上，所述出油口的外壁固接有過濾網。該耐延遲斷裂合金螺栓，通過凸塊和過濾網之間的配合，使用者利用工具向右拉動凸塊，凸塊會帶動擋板移動，從而使注油口漏出，隨後使用者將潤滑油通過注油口注入到螺杆的內部，並通過出油口流出，潤滑油會對外螺紋與內螺紋之間的連接處進行潤滑，解決了合金螺栓在長時間的使用後會生銹鎖死，導致拆卸不便的問題。
02. 一種兩層內六角花型的防打滑的螺栓 [ CN218509916 ] :
本實用新型公開了一種兩層內六角花型的防打滑的螺栓，包括螺栓體和螺栓頭部，所述螺栓頭部同軸固定在螺栓體的一端上，所述螺栓頭部背向螺栓體的一端開設有梅花槽，所述梅花槽包括上槽和下槽，所述上槽和下槽同軸設置，並在螺栓頭部內呈上下分佈，所述下槽的槽徑小於上槽的槽徑。本實用新型的兩層內六角花型的防打滑的螺栓，通過將梅花槽設置成上槽和下槽的方式，一方面適應不同大小的工具，另一方面在完全相適配的工具下，具有更好的防滑性能。
03. 一種具有防鬆效果的防盜螺母 [ CN218509925 ] :
本實用新型公開了一種具有防鬆效果的防盜螺母，包括六角螺母和螺柱，所述六角螺母同軸固定在螺柱的一端上，所述六角螺母和螺柱中心的位置上開設有相互連通的螺紋孔，所述螺柱背向六角螺母的一端的端壁上開設有若干個鎖緊槽。本實用新型的具有防鬆效果的防盜螺母，通過鎖緊槽的設置，便可有效的實現螺柱端面與被連接件之間，具有一定的緩衝效果，使得螺柱與被連接件之間具有更強的抗震性能，有效的起到了防鬆的效果，且不需要額外的設置緊固銷。
04. 一種長度可調節的螺栓 [ CN218509917 ] :
本實用新型公開了一種長度可調節的螺栓，涉及螺栓技術領域，包括螺栓頭，所述螺栓頭底部中心固定連接有螺栓主軸，螺栓主軸兩側均轉動連接有螺杆，螺杆頂部固定連接有旋帽，旋帽轉動連接在螺栓頭上，螺杆位於螺栓主軸下方的部分螺紋連接有若干個螺栓副軸，螺栓主軸底部開設有通孔，螺栓副軸頂部固定連接有對接杆，所述通孔內滑動連接有對應所述對接杆，螺栓副軸兩側貫穿開設有螺孔，螺杆螺紋連接在螺孔中，螺栓副軸底部開設有對接孔，對接孔內滑動連接有對應所述對接杆，螺栓頭頂部扣合有卡扣帽，旋帽頂部開設有凹槽。本實用新型通過設置螺杆、螺栓副軸、螺栓主軸和旋帽，能夠根據具體的實際情況對螺栓的長度進行調整。
05. 用於汽車零部件的高強度錨栓 [ CN218509918 ] :
本實用新型公開了用於汽車零部件的高強度錨栓，包括錨栓底座位於錨栓主體的下方，錨栓主體與錨栓底座之間設置有調節機構，調節機構包括連接筒、連接柱、兩個固定環、多個連接環和兩個鎖緊柱，連接柱與連接筒滑動穿插連接，兩個鎖緊柱分別位於連接柱的兩側，兩個固定環分別位於連接筒底部的兩側，鎖緊柱與固定環的內腔螺紋穿插連接，鎖緊柱與連接環的內腔螺紋穿插連接。本實用新型通過利用錨栓主體、錨栓底座、連接筒、連接柱、固定環、連接環和鎖緊柱的相互配合，連接柱在連接筒的內部進行滑動，進而有利於對錨栓主體和錨栓底座之間的距離進行調節，進而便於根據需求對錨栓主體的長度進行調節，便於增加安裝物體的穩定性。
06. 一種長度可調型高適配螺絲 [ CN218493988 ] :
本實用新型適用於螺絲技術領域，提供了一種長度可調型高適配螺絲，包括第一螺釘、第二螺釘，所述第一螺釘和第二螺釘之間設置有用於對所述第一螺釘、所述第二螺釘進行距離調節的調節機構；所述調節機構包括固定安裝於所述第一螺釘一端的連接軸，本實用新型通過設置調節機構，實現將連接軸插接於固定套筒內，並使傳動槽套接於傳動塊內，將固定套座轉動，並沿固定套筒的外壁向靠近第一螺釘的一端移動，使固定套筒內壁的卡環卡接固定於連接軸外壁的卡槽內，使第一螺釘和第二螺釘進行連接固定，通過將卡環卡接固定於不同位置的卡槽內，實現調節第一螺釘和第二螺釘之間的距離，從而適配對不同厚度板材之間的連接固定。

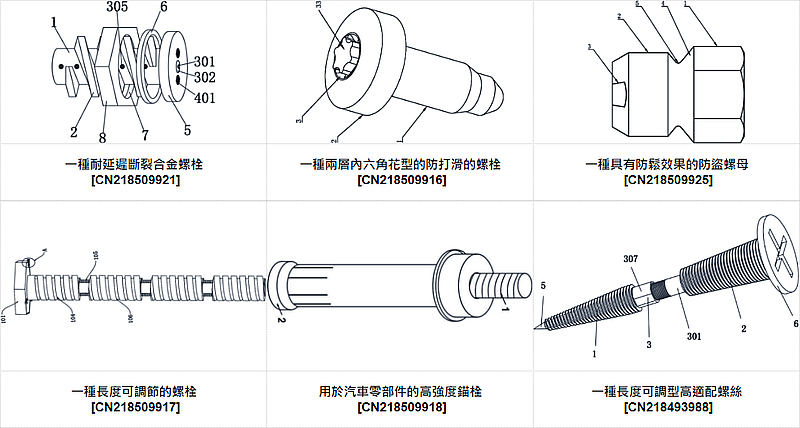

#專利代表圖 :
----
三、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025)為主要IPC分類號之扣件相關專利：
本項分類號(F16B025)之專利包括『一種高抗彎結構的螺釘、多夾角螺牙之螺絲、螺絲、一種防漲裂自攻螺栓、螺絲』等專利，以下為本期專利摘要說明。
01. 一種高抗彎結構的螺釘 [ CN218509914 ] :
本實用新型公開了一種高抗彎結構的螺釘，涉及螺釘連接件技術領域。本實用新型的一種高抗彎結構的螺釘，包括螺杆，所述螺杆外凸出設有螺紋，螺杆內空心且設有設有抗壓結構，抗壓結構包括抗壓套、耐磨套和固定杆，所述抗壓套外壁緊貼螺杆內壁，抗壓套的數量有四個，相鄰兩個抗壓套的連接處支撐有固定杆，固定杆交叉呈十字形，固定杆與抗壓套的連接處設有耐磨套。本實用新型具有抗彎強度高，不易變形，使用壽命長，提高連接穩定性等優點。
02. 多夾角螺牙之螺絲 [ TW202307344 ] :
本發明多夾角螺牙之螺絲，其主要在於該螺絲之螺牙部分為第一夾角、第二夾角及第三夾角等設計，藉由前述該第一夾角為70~75度、第二夾角為37~43度、第三夾角為20~23度等角度設計，再加上該螺牙部之牙鋒處上凹設有複數凹槽；故該螺牙部鎖合時，透過第三夾角、搭配該凹槽設計使該螺牙部能快速鋒利切削鎖入，以及該第一、第二夾角設計下更能使該螺牙部在漸進式鎖入過程中，對物件產生擠壓擴張之狀態，以利後續該螺牙部得以連續進入且具降低鎖合阻力功效，以達到使用上快速鎖合效果。
03. 螺絲 [ TW202307345 ] :
本發明係提供一種螺絲，其主為螺頭之圓錐面上螺旋環設有一導屑通道，以及複數形成於該導屑通道旁邊之切削單元，同時該導屑通道設置位置低於該等切削單元；因此鎖合時，藉由該等切削單元之切削刃，以呈連接旋切模式對纏繞之纖維進行斬切絞碎，有效降低鎖合時產生之扭力與阻力，並利用該導屑通道的配合以供鎖合時產生之切屑得以順沿往該頂面處向外排出，藉此可有效增加該螺頭鎖合後之沉埋的平整度，以及提昇鎖合後之緊固力等功效。
04. 一種防漲裂自攻螺栓 [ CN218509915 ] :
本實用新型涉及機械類建築五金配件技術領域，公開了一種防漲裂自攻螺栓，包括螺栓頭、螺杆、螺紋、主導屑槽、變徑切削齒、對中錐度頭、副導屑槽，所述螺杆前端設置對中錐度頭，主導屑槽在螺杆上通長設置，變徑切削齒和副導屑槽設置在對中錐度頭上。本實用新型結構設計合理，睿智巧妙，同時攻克了硬質結構自旋切割排屑難和混凝土預置孔漲裂的課題，特殊的螺紋結構還提高了自攻螺栓抗剪和抗拉強度，應用廣泛，易於標準化生產，方便安裝與拆卸，可重複利用多次，節約鋼材，具有很高的經濟實用價值。
05. 螺絲 [ CN115704414 ] :
本發明提供一種螺絲，其主為螺頭的圓錐面上螺旋環設有一導屑通道，以及多個形成於該導屑通道旁邊的切削單元，同時該導屑通道設置位置低於該等切削單元；因此鎖合時，通過該等切削單元的切削刃，以呈連接旋切模式對纏繞的纖維進行斬切絞碎，有效降低鎖合時產生的扭力與阻力，並利用該導屑通道的配合以供鎖合時產生的切屑得以順沿往該頂面處向外排出，由此可有效增加該螺頭鎖合後的沉埋的平整度，以及提升鎖合後的緊固力等功效。

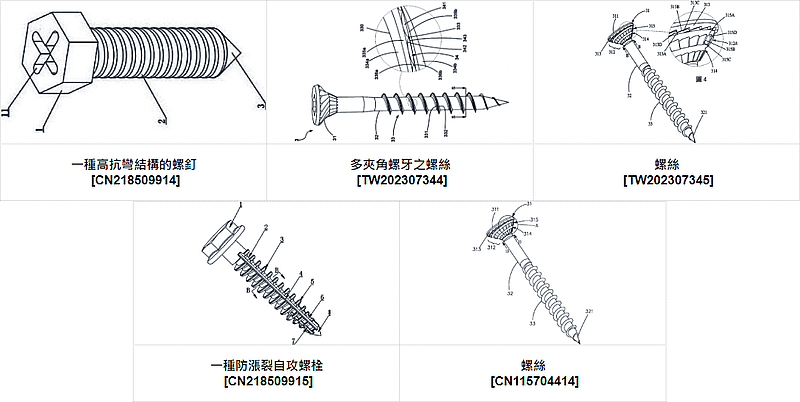

#專利代表圖 :
----
四、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：
本項分類號(F16B037)之專利包括『一種密封潤滑緊固螺母、一種建築施工用螺栓鬆動警示套、一種蓋型防滑螺母、預埋防鬆螺母』等專利，以下為本期專利摘要說明。
01. 一種密封潤滑緊固螺母 [ CN218509928 ] :
本實用新型涉及緊固件技術領域，且公開了一種密封潤滑緊固螺母，包括下螺母、上螺母和倒角，所述上螺母的上表固定連接有外封閉蓋，所述外封閉蓋的頂端軸心處開設有注油孔，所述上螺母的內部開設有上螺紋孔，所述下螺母的內部開設有下螺紋孔，所述上螺母的內部開設有滑槽，所述滑槽的內部固定連接有限位塊所述滑槽的內部滑動連接有內封閉蓋，所述內封閉蓋的底端周圍開設有內蓋漏油孔，所述上螺母的底端開設有上潤滑傳輸裝置配合槽，所述上螺母的內部開設有上引導管道，該密封潤滑緊固螺母，通過上螺母底端的卡緊環與下螺母頂端的卡緊槽，在擰緊的時候卡緊環與卡緊槽會相互卡死，同時也起到了對螺母內部加入的潤滑油封閉的作用。
02. 一種建築施工用螺栓鬆動警示套 [ CN218493990 ] :
本實用新型涉及一種螺栓鬆動警示套，尤其涉及一種建築施工用螺栓鬆動警示套。本實用新型的目的是提供一種建築施工用螺栓鬆動警示套。本實用新型提供了這樣一種建築施工用螺栓鬆動警示套，包括有安裝套、夾緊組件、卡套、發光板和遮擋套，安裝套上設有用於夾緊螺母的夾緊組件，以使安裝套安裝在螺母上，卡套用於安裝在螺絲上，卡套上連接有發光板，安裝套上連接有用於遮住發光板的遮擋套。本實用新型通過將安裝套和卡套分別安裝在螺母和螺絲上，然後轉動卡套，調整發光板的位置，使遮擋套能夠將發光板完全遮住，當螺母發生鬆動時，會使遮擋套發生偏移而無法將發光板完全遮住，如此即可表示螺母以發生鬆動，起警示作用。
03. 一種蓋型防滑螺母 [ CN218509927 ] :
本實用新型公開了一種蓋型防滑螺母，包括蓋帽和裙環，所述蓋帽呈中空圓柱狀，一端開設有螺紋孔，另一端封閉設置，所述裙環同軸固定在蓋帽開有螺紋孔一端的端面上，所述裙環背向蓋的一端端面上設有若干條防滑齒，若干條所述防滑齒均呈弧形長條狀，且兩端延伸至裙環的內側壁和外側壁上，以裙環的圓心為圓心在裙環端面上呈圓周均勻分佈。本實用新型的蓋型防滑螺母，採用了弧形長條狀的防滑齒的設置，便可有效的實現與螺母的擰緊方向相互配合，防滑性能更好。
04. 預埋防鬆螺母 [ CN115707880 ] :
本發明提供一種埋設於塑膠機構件中的預埋防鬆螺母。預埋防鬆螺母包括主體部以及多個輻射部。主體部具有螺紋孔。輻射部環繞主體部的周緣設置，其中每一輻射部具有相連的第一邊與第二邊，第一邊與第二邊形成第一內夾角，第二邊與相鄰的另一輻射部的第一邊連接以形成第二內夾角。

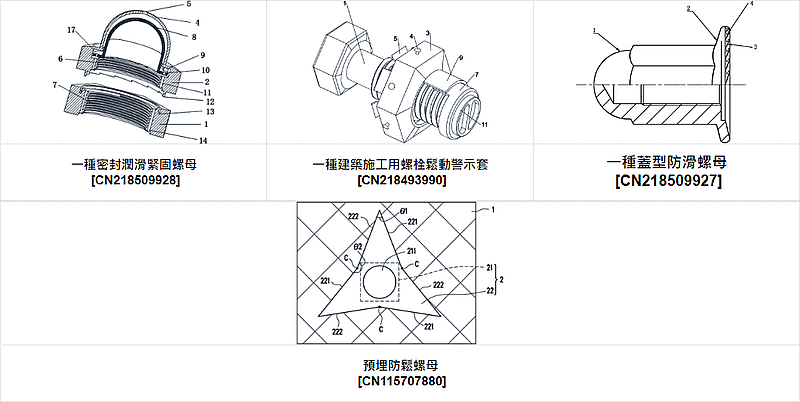

#專利代表圖 :
----
五、以『防止螺栓，螺帽，或銷損傷之措施；防止螺栓，螺帽或銷未經許可操作之措施』(F16B041)為主要IPC分類號之扣件相關專利：
本項分類號(F16B041)之專利包括『Anti-theft locking bolt assembly、FASTENER ASSEMBLY、防銹蝕電梯用螺栓』等專利，以下為本期專利摘要說明。
01. 防盜鎖栓總成 (Anti-theft locking bolt assembly) [ US20230047865 ] :
公開了一種防盜鎖定螺栓組件。 該組件包括可螺紋連接到待保護物品的防盜螺栓、緊貼在防盜螺栓頭部上的孔中的螺栓帽、可旋轉地連接到防盜螺栓頭部的鎖芯外殼 通過一個或多個滾珠軸承，鎖芯外殼被配置為覆蓋螺栓帽和鎖芯並提供防止螺栓帽移除的裝置。 該防盜鎖栓組件適用於鎖止車輪，也適用於更換內燃機的火花塞，以防止未經授權使用車輛。
02. 扣件總成 (FASTENER ASSEMBLY) [ US20230056188 ] :
緊固件組件包括具有螺紋軸和連接到螺紋軸的頭部的螺紋緊固件、具有中心腔的接合構件和具有在其中切割的多個凹口以限定可由扭矩構件接合的接合特徵的外輪廓 保持構件被構造成與接合構件接合併將螺紋緊固件的頭部保持在接合構件的中心腔內，以及下基部螺紋連接在螺紋軸上並與接合構件和/或保持構件鄰接。
03. 防銹蝕電梯用螺栓 [ CN218509934 ] :
本實用新型公開了防銹蝕電梯用螺栓，包括螺栓頭和螺杆，螺栓頭和螺杆固定連接，螺栓頭的頂端開設有通槽，螺杆的中部開設有注油槽，通槽的內腔設置有按壓機構，按壓機構包括有壓板、壓塊、壓縮彈簧、連接杆和吸油棉，壓塊固定連接於壓板的頂端，連接杆固定連接於通槽內壁的底端，壓板和壓塊均與連接杆滑動穿插連接，壓縮彈簧套設於連接杆的外部，吸油棉位於通槽的內腔，通槽內壁的底端開設有連接槽，連接槽與注油槽相通。本實用新型利用壓板、壓塊、壓縮彈簧、連接杆和吸油棉相配合的設置方式，通過按壓壓塊，使得壓塊帶動壓板在連接杆的作用下，向下滑動，並擠壓吸油棉，實現對螺杆的全面潤滑防銹，可有效防止生銹。

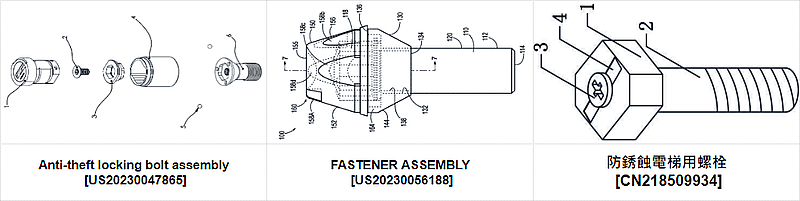

#專利代表圖 :
----
