#知識主題 : #雙凸緣六角法蘭螺栓開合模成形方法

雙凸緣六角法蘭螺栓(Double Flange Hexagon Bolt)廣泛應用於汽車底盤、機械結構及扣件連接領域。其頭部與桿身均設有法蘭特徵，可有效分散鎖緊接觸應力，無須另配墊圈，兼具安裝便捷與防鬆性能優良的優點。此類螺栓一般以冷鍛成形製造，然而雙凸緣特徵會導致模具無法直接分離，須借助合模機或機械加工，方能完成第二凸緣的成形。

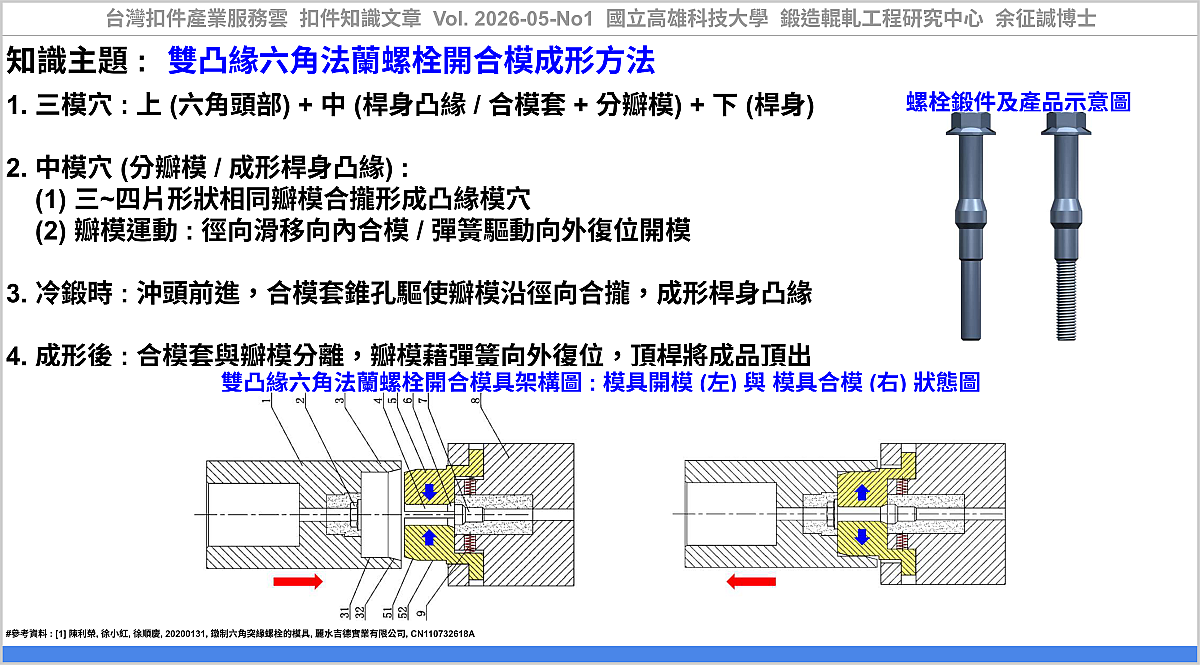

陳等人 [1] 提出一種適用於雙凸緣六角法蘭螺栓的分瓣式冷間鍛造模具設計，主要技術特徵如下：

(1)採用同軸排列的上、中、下三模穴架構，搭配分瓣模(Split Die)與合模套(Clamping Sleeve)的兩段式鎖模運動機制。

(2)中模穴由三至四片形狀相同的瓣模圍合而成。各瓣模可在底模座頂部進行徑向滑移，並由彈簧驅動向外復位開模；瓣模外緣設有連續的柱面與錐面，合模套內孔則對應設有柱孔與錐孔。

(3)冷鍛時，沖頭向下行進，合模套錐孔接觸瓣模錐面，驅使各瓣模沿徑向合攏；合模套柱孔隨即對各瓣模施以剛性鎖緊，形成完整封閉的模穴。沖頭繼續下壓，完成桿身凸緣的成形。成形結束後，合模套與瓣模分離，瓣模藉由彈簧向外復位，最終由頂桿將成品頂出。

此專利技術透過合模套與瓣模的協同作動，成形雙凸緣六角螺栓之桿身凸緣。由於可在鍛胚變形前即完成完整鎖模，能有效防止瓣模未完全閉合所引發的合模力急升問題，進而避免成形失敗或模具損壞，有助於延長模具使用壽命。

應用該技術，可協助產業透過『雙凸緣六角法蘭螺栓開合模成形方法』，建立『CAE成形分析』之技術能量及相關研究開發之參考資料。

根據公開的網頁及專利資訊，可提供相關類似技術與產品之公司，如：麗水吉德實業有限公司、嘉善寶島模具廠、賓科汽車緊固件(崑山) 有限公司、宣大企業有限公司 ... 等公司。

----

#參考資料：

[1] 陳利榮, 徐小紅, 徐順慶, 20200131, 鐓制六角突緣螺栓的模具, 麗水吉德實業有限公司, CN110732618A, https://patents.google.com/patent/CN110732618A/

[2] 台灣扣件產業服務雲, 扣件知識文章, Vol. 2026-05-No1, 雙凸緣六角法蘭螺栓開合模成形方法, https://www.tw-fastener.com/tfsc/knowledge/BLP_e6936e03-166a-4170-813e-30d06118a645

----

Tag: #Fastener, #Bolt, #Forging, #Die, #Screw.

----

#Further Information :

#Article Type : Technical Paper Review, Patent, Summary.
#Title : Split Die Design Method for a Double Flange Hexagon Flange Bolt
#Product : Fastener, Bolt, Nut, Screw.
#Technology : Multi-Stage Forging, Process design, Die design,
#Process Design : Coil cutting, Heading, Upsetting, Forward extrusion, Backward extrusion.
#Benefit : High production efficiency, Low material waste, High material usage.

----
