2024-07-No2-扣件知識文章

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件知識文章 (2024-07-No-2)：

#知識主題 : #T形銲接螺帽多道次鍛造成形方法

T形銲接螺帽廣泛應用於航空與汽車等行業，傳統以連續沖壓製造T形銲接螺帽，存在以下缺點：(1)銲接時易脫焊 (2)材料利用率低 (3) 在凸緣引伸過程，容易產生很大的引伸圓角，導致產品的外觀和尺寸不良(4) 沖切模具易磨損，模具成本高。在平面度、同心度及強度等方面的精密度較差，難以達到高品質要求，導致其生產效率、材料利用率、產品品質和成本控制等方面均存在較大局限性，難以滿足現代工業對大批量、高品質生產的需求。

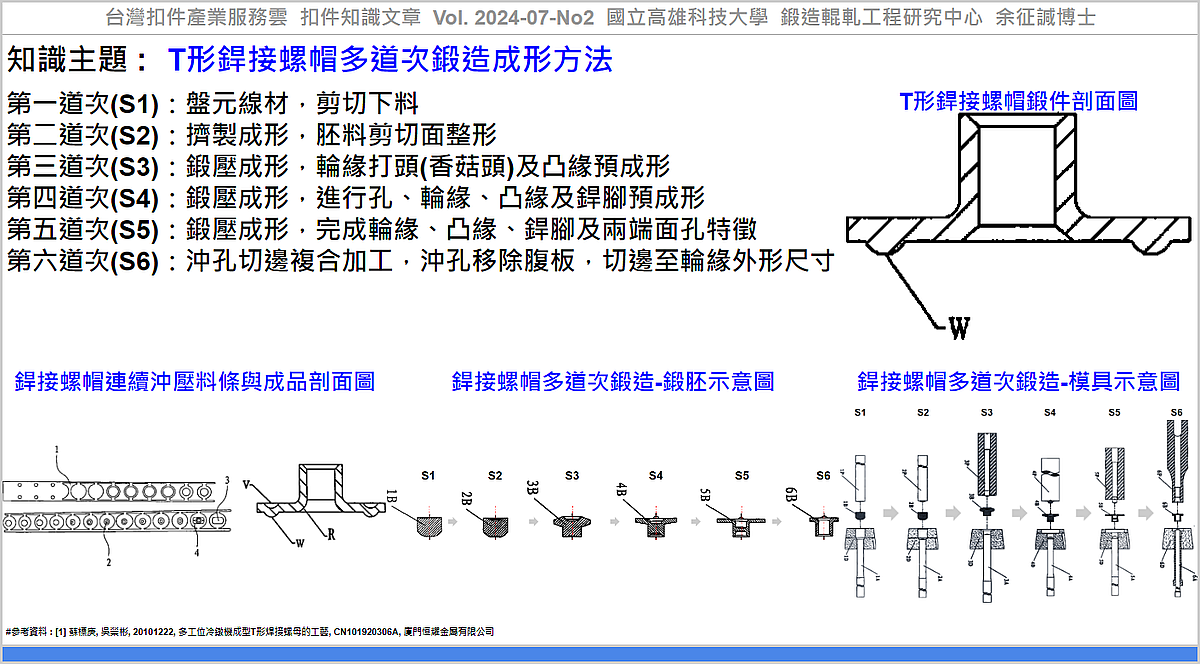

蘇等人 [1] 提出一T形銲接螺帽多道次鍛造成形方法：

第一道次(S1)：盤元線材，剪切下料。
第二道次(S2)：前向擠製成形，胚料整形剪切面。
第三道次(S3)：鍛壓擠製複合成形，輪緣打頭(香菇頭)及凸緣預成形。
第四道次(S4)：鍛壓成形，進行孔、輪緣、凸緣及銲腳預成形。
第五道次(S5)：鍛壓成形，完成輪緣、凸緣、銲腳及兩端面孔特徵。
第六道次(S6)：沖孔切邊複合加工，沖孔移除腹板，切邊至所須輪緣外形及尺寸。

應用該技術，可協助產業透過『T形銲接螺帽多道次鍛造成形方法』，建立『螺帽鍛造方法』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 蘇標庚, 吳榮彬, 20101222, 多工位冷鐓機成型T形焊接螺母的工藝, CN101920306A, 廈門恒耀金屬有限公司, https://patents.google.com/patent/CN101920306A/

[2] 台灣扣件產業服務雲, 扣件知識文章, Vol. 2024-07-No2, https://www.tw-fastener.com/tfsc/knowledge/BLP_107bbd54-3d2a-466c-be90-bc2d06521251

----

Tag: #Fastener, #Nut, #Forging.

----
