2025-07-No1-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件專利新訊 (2025-07-No1)：

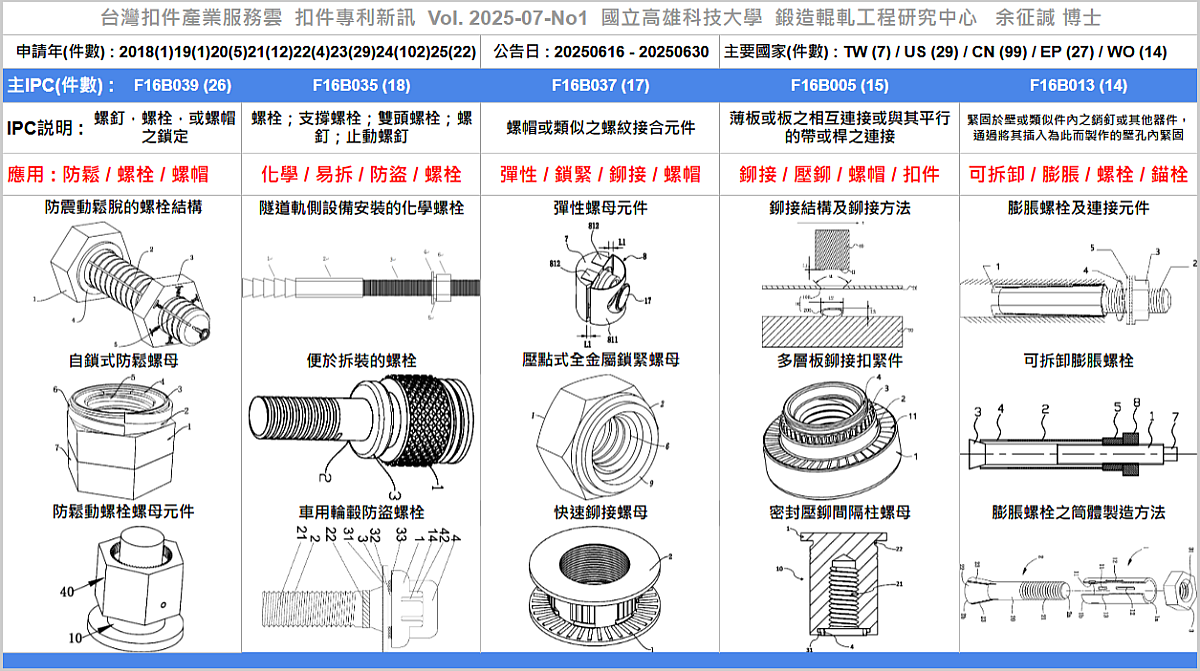

全球專利資料庫近期公告176筆扣件新專利，公告日介於20250616至20250630間，申請國件數分別為台灣(TW)7件、美國(US)29件、中國(CN)99件、歐洲(EP)27件與世界(WO)14件，專利權人包括台灣的『慶達科技股份有限公司、順鈦有限公司、湛鋭有限公司、南韓商智&吾理股份有限公司、南臺學校財團法人南臺科技大學、金寶電子工業股份有限公司、日商鍋屋百泰股份有限公司、蘇鈺翔』;美國的『YakAttack LLC、Wiwynn Corporation、Witte Automotive GmbH、Valley Forge & Bolt Mfg. Co.、The Boeing Company』;中國的『鎮江中旭機械有限公司、榮布勞特（南京）緊固件有限公司、蘇州特諾獅金屬科技有限公司、維特汽車有限責任公司、溫州市金久緊固件有限公司』；歐洲的『Würth International AG、Ultra PCS Limited、The Boeing Company、SPS Technologies, LLC、Schneider Electric USA, Inc.』；與世界的『WATERSHED GEOSYNTHETICS LLC、TESLA, INC.、TAKAI CORPORATION、SPINE-TEC INC.、ROBERT BOSCH GMBH』 … 等專利權人(完整專利權人請詳參專利清單)。
前五大主要專利分類號(MIPC)，共有90件專利，佔總專利數51%，包括：
(1) 螺釘，螺栓，或螺帽之鎖定 (F16B039，26件專利，佔總專利數15%)：
一種插銷螺套、防鬆緊固結構和機械設備、防回退螺紋連接器、防回退螺紋連接器、一種防鬆螺栓鎖緊裝置、鑽井泵和柱塞泵用壓蓋螺帽預緊防鬆裝置、防回退螺紋連接器、一種設有防鬆動結構的螺釘、一種用於車架組裝的防鬆對鎖結構、一種防震動鬆脫的螺栓結構。
(2) 螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘 (F16B035，18件專利，佔總專利數10%)：
一種鋼結構用的螺紋射釘、一種螺栓的安裝方法及不易拆卸的螺栓元件、一種定位螺栓及壓縮機的減振定位結構、一種隔熱型緊固件、一種長度可調的不銹鋼緊固件、一種適用於隧道軌側設備安裝的化學螺栓及安裝強度評估方法、一種高適應性防鬆脫緊固件、碳鋼陰陽螺柱、一種新型穿刺線夾塑膠剪切頭力矩螺栓、一種防盜鍍鋅螺栓。
(3) 螺帽或類似之螺紋接合元件 (F16B037，17件專利，佔總專利數10%)：
一種基於超聲波的內螺紋外套螺母及其預緊力測量方法、用於將構件固定在載體上的螺母、一種在狹小空間內將螺栓鎖緊到工件上的彈性螺母元件、一種多維度鉚接孔、鉚接螺母和電器盒、一種帶有自鎖功能的雙重防鬆螺母、一種壓點式全金屬鎖緊螺母、基座、板簧螺母組件及車輛、一種電磁焊接密封盲孔螺母、一種帶螺母卡片、一種快速鉚接螺母。
(4) 薄板或板之相互連接或與其平行的帶或桿之連接 (F16B005，15件專利，佔總專利數9%)：
鉚接結構及鉚接方法、用於補償兩個待相連的構件之間的公差的裝置、一種具有雙向位置調節功能的支座元件、一種多層板鉚接扣緊件、多層板組件及待安裝多層板組件、一種密封壓鉚間隔柱螺母及連接機構、一種具有防滑設計的平面調整塊、FASTENER BIASING SYSTEM、MEANS FOR ATTACHING A ROOF BAR FOR A VEHICLE、FASTENING CLAMP、SYSTEM FOR CONNECTING。

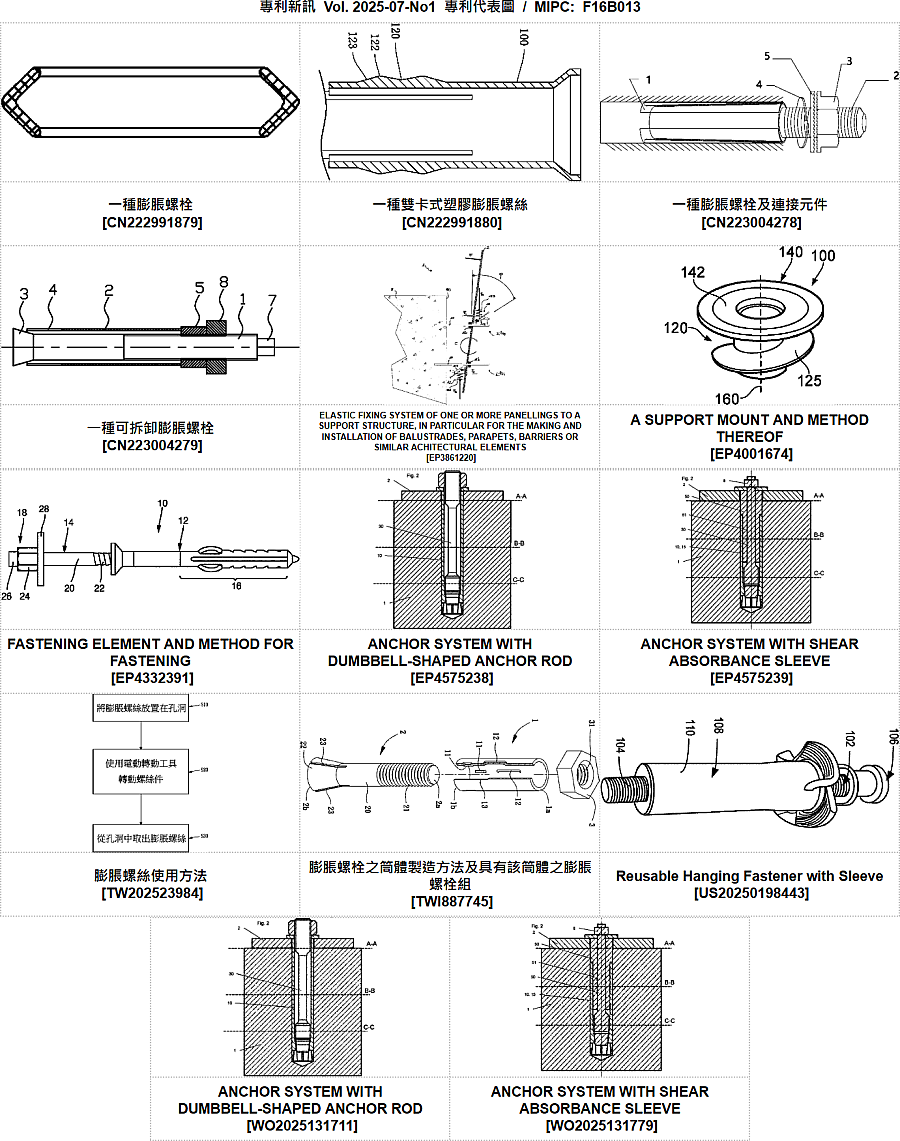

(5) 緊固於壁或類似件內之銷釘或其他器件，通過將其插入為此而製作的壁孔內緊固 (F16B013，14件專利，佔總專利數8%)：
一種膨脹螺栓、一種雙卡式塑膠膨脹螺絲、一種膨脹螺栓及連接元件、一種可拆卸膨脹螺栓、ELASTIC FIXING SYSTEM OF ONE OR MORE PANELLINGS TO A SUPPORT STRUCTURE, IN PARTICULAR FOR THE MAKING AND INSTALLATION OF BALUSTRADES, PARAPETS, BARRIERS OR SIMILAR ACHITECTURAL ELEMENTS、A SUPPORT MOUNT AND METHOD THEREOF、FASTENING ELEMENT AND METHOD FOR FASTENING、ANCHOR SYSTEM WITH DUMBBELL-SHAPED ANCHOR ROD、ANCHOR SYSTEM WITH SHEAR ABSORBANCE SLEEVE、膨脹螺絲使用方法等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2025-07-No1, https://www.tw-fastener.com/tfsc/knowledge/BLP_a708928a-d2e1-47e1-82c9-f42add062c94
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2025-07-No1, 專利清單 EXCEL, https://docs.google.com/spreadsheets/d/14GnoDqCVR3yknzc8llL0yafHS6Ff8BhN/edit?usp=drive_link&ouid=112972152770097436121&rtpof=true&sd=true
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2025-07-No1, 專利説明書 PDF, https://drive.google.com/drive/folders/1X0wvASvNATx5zr0_F-wI-rpueumPGieG?usp=drive_link
----
(點擊開啓全文: https://www.tw-fastener.com/tfsc/knowledge/BLP_a708928a-d2e1-47e1-82c9-f42add062c94 )
----
Tag : #Fasteners, #Patent, #Review, #Bolt, #Nut, #Screw.
----
一、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『一種插銷螺套、防鬆緊固結構和機械設備、防回退螺紋連接器、防回退螺紋連接器、一種防鬆螺栓鎖緊裝置、鑽井泵和柱塞泵用壓蓋螺帽預緊防鬆裝置、防回退螺紋連接器、一種設有防鬆動結構的螺釘、一種用於車架組裝的防鬆對鎖結構、一種防震動鬆脫的螺栓結構、一種新型防鬆螺栓、一種自鎖螺母、一種防鬆緊固件、一種自鎖式防鬆螺母、一種加強抱緊式防鬆螺母、一種鎖緊墊圈、一種防鬆螺母、一種防鬆螺母元件、一種模具用防轉動緊固螺栓、一種輪胎螺栓螺母鎖緊結構、一種自鎖螺栓緊固件、一種螺栓緊固件、一種防脫落卡式螺母、一種防鬆動螺栓螺母元件、ANTI-LOOSENING SCREW AND DEVICE CONNECTION ASSEMBLY、SELF-CLINCHING FASTENER』等專利，以下為本期專利摘要說明。

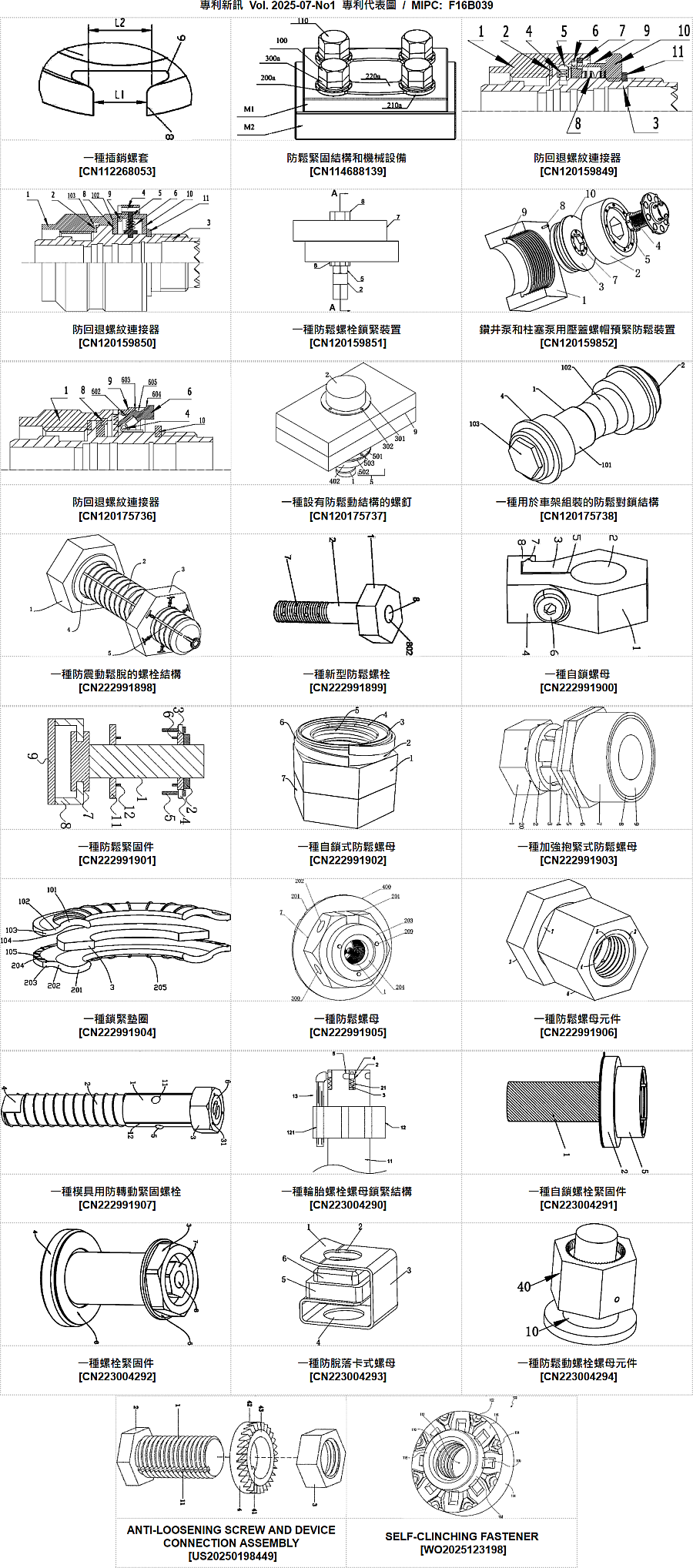

#專利代表圖 :
----
#專利摘要：
01. 一種插銷螺套 [ CN112268053 ] :
本發明公開了一種插銷螺套。包括螺套本體、本體鍵槽，鍵槽中佈置有插銷，插銷由作用部、過渡部和導向部構成；鍵槽由鍵槽燕尾部和鍵槽矩形部構成；導向部至過渡部的兩側邊為連續圓弧過渡，圓弧頂點位於導向部。本發明導向部和過渡部圓弧過渡能夠減輕模具的磨損，增加使用壽命；插銷與鍵槽過盈配合，保證插銷與螺套配合不脫落；導向部高度不超過螺套外螺紋小徑和內螺紋大徑之差，且螺套鍵槽燕尾部位置在螺套外螺紋小徑和內螺紋大徑之間、燕尾槽與矩形槽交接部分低於外螺紋小徑，保證了螺套外螺紋和基體內螺紋在安裝時不會發生干涉，影響連線性能；本發明插銷破壞嚙合部位螺紋高度為25～30％，滿足連接最大安裝扭矩、不破壞產品，連接更穩定可靠。
02. 防鬆緊固結構和機械設備 [ CN114688139 ] :
本發明提供了一種防鬆緊固結構和機械設備，防鬆緊固結構應用於多個機械件之間的防鬆緊固，其中防鬆緊固結構包括：多個螺栓和多個墊片。其中，多個螺栓中每個螺栓貫穿多個機械件；多個墊片的第一墊片套設於每個螺栓上，使得多個機械件位於每個螺栓的限位端與第一墊片之間；其中，背向多個機械件的第一墊片的表面具有放射狀斜齒面，用於達到防鬆緊固的效果。通過本發明實施例的防鬆緊固結構，可以在惡劣工作環境中實現多個機械件之間的防鬆緊固效果，且鎖緊與鬆開次數均不影響防鬆性能，其中鎖緊效果也受潤滑影響，安裝於拆卸均易於實現。
03. 防回退螺紋連接器 [ CN120159849 ] :
本發明關於一種防回退螺紋連接器，包括抗拉連接的花鍵殼體和連接螺帽，花鍵殼體外周還設有沿徑向延伸的凹槽，鎖緊柱位於該凹槽內並能夠在彈性重定件的支撐下使其頭部伸出凹槽，進入連接螺帽內周的鎖槽內，該鎖槽一側具有沿連接螺帽徑向延伸的豎直側壁，另一側為傾斜側壁，當連接螺帽旋轉鎖緊時，傾斜側壁引導鎖緊柱壓縮彈性重定件回縮至凹槽內；當連接螺帽旋轉解鎖時，豎直側壁與鎖緊柱頭部鎖緊平面貼合擋止；花鍵殼體外周還周向止轉設有套筒，套筒能夠沿花鍵殼體軸向滑動，並在其滑動行程內具有通過其解鎖片將鎖緊柱壓回凹槽內的解鎖位，和使鎖緊柱能夠在彈性重定件的作用下使其頭部進入鎖槽內的鎖緊位。本發明能夠使連接螺帽無任何回退。
04. 防回退螺紋連接器 [ CN120159850 ] :
本發明關於一種防回退螺紋連接器，其包括花鍵殼體和連接螺帽，連接螺帽與花鍵殼體之間還設有用於實現二者之間周向止轉的防鬆裝置，該防鬆裝置包括導銷，該導銷下端與花鍵殼體外周的鍵槽周向止轉配合，上端由連接螺帽上的限位孔穿出，該導銷伸出連接螺帽的端部設有銷孔，扳手通過穿過該銷孔的銷釘與導銷轉動連接；扳手能夠沿連接螺帽周向轉動，且在其轉動行程內，具有使導銷保持與花鍵殼體周向止轉的鎖緊位置和將導銷由鍵槽拉出的解鎖位置。本發明通過扳手帶動導銷沿連接螺帽和花鍵殼體徑向滑動，實現連接螺帽和花鍵殼體之間的止轉鎖定和解鎖，僅當扳手轉動時，才能夠實現鎖定的解除，保證連接螺帽在振動環境下無回退可能。
05. 一種防鬆螺栓鎖緊裝置 [ CN120159851 ] :
本申請涉及防鬆結構設計技術領域，具體涉及一種防鬆螺栓鎖緊裝置。其包括擠壓柱、套筒、杯體和磁性擠壓球；擠壓柱用於同軸連接在防鬆螺栓的端部；套筒具有通過避讓孔連通的第一槽和第二槽，第二槽的槽壁上構造有至少兩個環繞避讓孔軸線均布的防轉槽，其中，擠壓柱的自由端穿過避讓孔位於第二槽中；杯體位於第二槽中且具有擠壓腔，擠壓腔的腔壁上構造有環繞避讓孔軸線的回轉楔面，回轉楔面上開設有轉動限位孔，擠壓柱自由端穿過杯體位於擠壓腔中；磁性擠壓球位於擠壓腔中並能夠吸附在擠壓腔腔壁或擠壓柱上；在避讓孔的軸線方向上，轉動限位孔距擠壓腔兩端的間距小於磁性擠壓球的半徑。本申請具有穩定的鎖緊效果，適用于高頻振動、高溫的應用場合。
06. 鑽井泵和柱塞泵用壓蓋螺帽預緊防鬆裝置 [ CN120159852 ] :
鑽井泵和柱塞泵用壓蓋螺帽預緊防鬆裝置，包括螺帽，螺帽與壓蓋匹配連接，螺帽和壓蓋的頂部分別對應設置有螺帽鎖止法蘭和壓蓋鎖止法蘭，螺帽和壓蓋的內部穿接有彈性防鬆裝置，彈性防鬆裝置一端穿過螺帽與掩蓋鎖止法蘭匹配連接，所述彈性防鬆裝置另一端與螺帽鎖止法蘭匹配連接；本發明鑽井泵和柱塞泵用壓蓋螺帽預緊防鬆裝置，設置彈性防鬆裝置可使鑽井泵和柱塞泵的壓蓋與螺帽之間產生一個能夠有效抵抗螺帽反向鬆動的扭矩，進而對壓蓋及螺帽起到很好的防鬆效果。
07. 防回退螺紋連接器 [ CN120175736 ] :
本發明關於一種防回退螺紋連接器，包括花鍵殼體和連接螺帽，花鍵殼體外周設有轉動支座，鎖緊片轉動支撐在該轉動支座上，該鎖緊片和花鍵殼體之間還設有用於為鎖緊片提供使其沿逆時針轉動動力的彈性重定件；花鍵殼體外周滑動設有鎖緊帽，該鎖緊帽尾部一側還設有沿軸向延伸的長槽，在鎖緊帽沿花鍵殼體軸向滑動時，鎖緊片位於該長槽內，且當鎖緊帽滑動至與連接螺帽通過凹凸結構配合實現周向止轉的位置時，鎖緊片在彈性重定件的作用下壓在長槽前端的擋止壁上，使其無法軸向向後滑動；當連接螺帽需要旋轉解鎖時，鎖緊片能夠在外力作用下壓縮彈性重定件順時針旋轉，使鎖緊帽能夠向後移動與連接螺帽分離。本發明裝配和操作方便，且能實現可靠防回退。
08. 一種設有防鬆動結構的螺釘 [ CN120175737 ] :
本發明公開了一種設有防鬆動結構的螺釘，包括螺杆、螺頭和被緊固物件，所述螺杆外側設置有第一墊圈、第二墊圈和被緊固物件，所述被緊固物件位於第一墊圈和第二墊圈之間，所述螺杆外側連接有螺母元件，所述螺母元件位於第二墊圈底部，所述螺母元件外側連接有連接結構，所述螺母元件內設置有輔助結構，所述螺頭通過外側設置的固定結構與被緊固物件頂端固定。該設有防鬆動結構的螺釘，通過固定結構，便於將螺頭與被緊固物件固定，從而防止螺釘鬆動，通過螺母結構，提高螺母與螺杆的牢固性，從而防止螺母鬆動，通過連接結構，提高凹螺母與凸螺母連接牢固性，通過輔助結構，提高螺母與螺杆連接的摩擦力，從而進一步防止螺母鬆動。
09. 一種用於車架組裝的防鬆對鎖結構 [ CN120175738 ] :
本發明提供了一種用於車架組裝的防鬆對鎖結構，包括對鎖元件和防鬆機構，所述對鎖元件包括對鎖襯套、對鎖連接件和螺栓柱；其中，所述對鎖連接件設於所述對鎖襯套的一側，所述螺栓柱的外側壁與所述對鎖襯套和對鎖連接件的內側壁滑動連接，所述防鬆機構安裝於所述螺栓柱的一端；本發明通過對接輔助機構利用磁吸的方式，在對鎖結構安裝時，對對鎖襯套和對鎖連接件的端部進行吸合，當需要將對鎖襯套和對鎖連接件從車架中拆出時，通過轉動螺栓柱利用對鎖襯套帶動部分對接輔助機構轉動，以便利用改變的磁極為對鎖襯套和對鎖連接件之間提供持續的推力，用以將對鎖襯套和對鎖連接件從車架中推出，使對鎖結構整體更便於進行拆裝操作。
10. 一種防震動鬆脫的螺栓結構 [ CN222991898 ] :
本實用新型涉及螺栓技術領域，具體為一種防震動鬆脫的螺栓結構，包括正六棱柱塊，所述正六棱柱塊的表面固定連接有螺杆，所述螺杆的側壁螺紋連接有螺母，所述螺杆的外側套有墊片，所述螺杆的側壁開設有卡槽，所述螺母的表面均勻固定連接有六個矩形塊，所述矩形塊的內部滑動連接有卡框，所述螺母的表面均勻固定連接有六個擋板，所述卡框的表面固定連接有兩個彈片，所述彈片遠離卡框的一側為弧形結構，所述螺杆的內部滑動連接有兩個滑杆，兩個所述滑杆均位於卡槽的內側。本實用新型通過設置上述結構，方便了對螺杆和螺母之間的鎖扣工作，避免了螺栓在使用過程中出現震動鬆脫的現象，一定程度上提高了對螺栓結構進行使用的穩定性。
11. 一種新型防鬆螺栓 [ CN222991899 ] :
本實用新型屬於螺栓技術領域，尤其為一種新型防鬆螺栓，包括螺栓頭和杆體，所述螺栓頭固定在杆體的頂部，所述杆體的表面設置有螺紋，所述杆體的內部開設有圓柱狀空腔，所述圓柱狀空腔的內部固定有固定塊，所述圓柱狀空腔的內部設置有包裝膜，所述包裝膜內填充有粘接膠水，所述包裝膜設置在固定塊的下方，所述杆體的表面開設有通孔。本實用新型通過在杆體內設置圓柱狀空腔，並通過設置固定塊、包裝膜、粘接膠水、通孔和刺破元件等結構，不需要使用者先在部件的螺紋孔內注入粘接劑，直接將擰入，然後通過刺破元件刺破包裝膜即可，粘接膠水會從杆體的通孔處流出，所以即可起到粘接固定的作用，不需要使用者攜帶粘接劑，所以比較方便。
12. 一種自鎖螺母 [ CN222991900 ] :
本實用新型公開了一種自鎖螺母，涉及螺母技術領域，具體為一種自鎖螺母，包括六角螺母主體，所述六角螺母主體的中間開設有內螺紋孔，六角螺母主體的下方設置有鎖緊螺紋引腳與鎖緊通孔引腳，鎖緊通孔引腳與鎖緊螺紋引腳的中間設置有縫隙，鎖緊通孔引腳與鎖緊螺紋引腳之間設置有穿過兩者的禁錮螺栓，鎖緊螺紋引腳下端的外側面設置有三角扣，鎖緊通孔引腳的下方連接有抱住三角扣的擋槽板。通過六角螺母主體、鎖緊螺紋引腳、鎖緊通孔引腳和禁錮螺栓的配合設置，使該自鎖螺母具備了不損壞螺杆螺母可重複使用的效果，通過三角扣和擋槽板的配合設置，使該自鎖螺母具備了可避免過鬆的效果。
13. 一種防鬆緊固件 [ CN222991901 ] :
本實用新型涉及緊固件技術領域，公開了一種防鬆緊固件，包括螺栓本體以及螺母，所述螺母螺紋連接在所述螺栓本體上，所述螺母的一側一體成型安裝有墊片一，所述墊片一的周側一體成型設置有多個固定環，多個所述固定環內均可拆卸式安裝有固定件。本實用新型，提高螺母與安裝位置之間的連接強度，進而減少螺母與螺栓本體之間出現鬆動的可能性。
14. 一種自鎖式防鬆螺母 [ CN222991902 ] :
本實用新型涉及螺母技術領域，公開了一種自鎖式防鬆螺母，包括螺母一，所述螺母一的底部設置有螺母二，所述螺母二的上部固定有錐形環，所述錐形環的內部左右兩側均開設有卡槽，所述錐形環的內部左右兩側均滑動連接有卡塊，所述卡塊的一側固定連接有彈簧一，所述螺母二和錐形環的內部固定連接有緊固元件，所述緊固元件用於提升螺母對物品的緊固，所述螺母一的上部固定連接有延伸環，所述延伸環的內部上側設置有摩擦環，所述摩擦環的底部固定連接有四個插杆，所述延伸環的內部上側開設有四個插孔。本實用新型中，實現了增大摩擦力，提高連接處的穩定性，並可便捷安裝且結構穩定，避免了自鎖效果差導致與螺母之間的連接易鬆動。
15. 一種加強抱緊式防鬆螺母 [ CN222991903 ] :
本實用新型公開了一種加強抱緊式防鬆螺母，包括緊固螺母，所述緊固螺母的頂部一體成型有擋環，所述擋環的頂部一體成型有多個夾片，所述夾片設有抱緊螺母，所述抱緊螺母的外側設有防鬆機構。該加強抱緊式防鬆螺母，通過設置防鬆機構，抱緊螺母和螺栓螺接，接著使用扳手轉動抱緊螺母，抱緊螺母向下轉動移動，抱緊螺母擠壓夾片，夾片可以將螺栓夾住，防止緊固螺母的鬆動，抱緊螺母擰緊之後，向下拉動移動六角環，使移動六角環移動到抱緊螺母的下方，接著轉動移動六角環，移動六角環帶著移動筒和轉筒轉動，轉筒轉動使發條彈簧形變，然後將移動六角環套在緊固螺母上，這樣發條彈簧的彈力拉緊抱緊螺母，防止抱緊螺母反轉上升，導致夾片鬆動。
16. 一種鎖緊墊圈 [ CN222991904 ] :
本實用新型涉及墊圈技術領域，且更為具體地，涉及一種鎖緊墊圈，包括：第一墊片和第二墊片，所述第一墊片和所述第二墊片均為圓周對稱結構，所述第一墊片和所述第二墊片對稱設置且相互固定，所述第一墊片設有第一弧形段，所述第二墊片設有第二弧形段，所述第一弧形段和所述第二弧形段相向設置，所述第一弧形段和所述第二弧形段之間設有間隙。本實用新型的鎖緊墊圈，旨在解決現有技術中鎖緊墊圈不便於使用的問題。
17. 一種防鬆螺母 [ CN222991905 ] :
本實用新型屬於螺母領域，尤其涉及一種防鬆螺母；包括螺母本體，所述螺母本體具有第一內螺紋孔，還包括：防鬆元件，所述防鬆組件包括設在所述螺母本體上部的容納槽、設在所述容納槽內的第一防鬆件、從螺母本體一側貫穿到另一側的螺釘沉頭孔、設在螺母本體前部的容納件、設在容納件內的第二防鬆件；其中，所述螺釘沉頭孔內設有相匹配的第一緊固螺釘，所述第一防鬆件上設有與螺釘沉頭孔相連通的第一螺釘通道，所述容納件和第二防鬆件上均設有與第一內螺紋孔相連通的緊固件通道，且所述容納件、第二防鬆件和螺母本體之間設有相連通的第二螺釘通道，且內部穿設有相匹配的第二緊固螺釘。旨在提供一種通過集成多種防鬆機制於一體的防鬆螺母。
18. 一種防鬆螺母元件 [ CN222991906 ] :
本實用新型提供一種防鬆螺母元件，涉及防鬆螺母技術領域，該防鬆螺母元件包括第一連接端、第二連接端、控制部、彈力部，彈力部包括兩個側板，兩個側板分別與第一連接端和第二連接端連接，兩個側板之間均勻設置有多個弧形的彈力板，第二連接端的外表面設置有套筒，套筒與第二連接端轉動連接，第一連接端的外表面開設有外螺紋，套筒的內部設置有與第一連接端外表面的外螺紋相嚙合的內螺紋,該種防鬆螺母元件，能夠通過設置的彈力板使該螺母元件具有優良的防鬆性能，並且彈力板並不與螺栓直接接觸，彈力板僅受擠壓力，因此可以避免彈力板出現磨損，提高該螺母元件的複用率，並保證其複用後的防鬆效果，使用效果好。
19. 一種模具用防轉動緊固螺栓 [ CN222991907 ] :
本實用新型公開了一種模具用防轉動緊固螺栓，屬於模具領域，包括螺杆，所述螺杆的底部設置有螺紋段，所述螺杆的頂部設置有螺栓頭，所述螺紋段的底部設置有限位段，所述螺杆的內部設置有用於螺栓加固連接的加固機構，所述加固機構包括設置在螺杆內部的連接座，所述連接座上設置有與螺栓孔壁相抵接的彈性元件，所述彈性元件包括與連接座相連接的連接杆，所述連接杆遠離連接座的一端套接有頂頭，所述連接杆上位於頂頭與連接座之間的位置套設有彈簧，且頂頭的內部設置有緩衝墊。該模具用螺栓，能夠在螺栓擰緊後，通過加固機構持續提供一個預緊力，確保被連接件之間的緊密接觸，防止因振動或溫度變化導致的鬆動。
20. 一種輪胎螺栓螺母鎖緊結構 [ CN223004290 ] :
本實用新型公開了一種輪胎螺栓螺母鎖緊結構，包括螺栓、螺母以及加強杆，所述螺母螺紋連接於螺栓上，所述螺母上開設有穿孔，所述加強杆包括杆部以及杆部的一端彎折後形狀的彎部，所述螺栓的端部外壁沿著軸向開設有凹槽，所述凹槽內設有可沿軸向滑動的活動塊，所述凹槽的內底部固定有彈簧，所述彈簧的端部與活動塊連接，所述凹槽的寬度大於彎部的直徑，所述螺栓在凹槽的側壁開設有卡槽，所述螺栓的端部外壁沿著軸向開設有凹槽，所述杆部與彎部的連接處套接有保護殼，所述保護殼為合金材質，所述杆部的表面設有若干個加強筋，所述彎部上套設有防滑套，所述防滑套的表面設有若干個凸起的防滑塊，所述防滑套的外徑與卡槽的內徑相適配。
21. 一種自鎖螺栓緊固件 [ CN223004291 ] :
本實用新型公開了一種自鎖螺栓緊固件，包括螺栓和墊圈，所述墊圈活動套設在螺栓表面，所述墊圈的底部外側固定連接有粘接層。本實用新型通過螺栓、墊圈、粘接層、離型紙層、環形板、限位槽、限位塊、移動槽、連接柱、移動板、限位彈簧、立柱、魔術貼勾面、魔術貼毛面、內六角槽相互配合，解決了市面上大多數的螺栓緊固件通常在會震動的機械上進行緊固作用，因為螺栓緊固件沒有自鎖結構，所以在不斷的震動下會發生脫落現象，嚴重時會發生生產事故，影響生產工作效率的問題。
22. 一種螺栓緊固件 [ CN223004292 ] :
本實用新型公開了一種螺栓緊固件，包括第一緊固板和第二緊固板，所述第一緊固板的下端面安裝有第二緊固板，所述第一緊固板和第二緊固板的內側固定安裝有連接套栓，所述連接套栓與第二緊固板之間設有第二墊片，所述連接套栓的上端設有密封環，所述密封環的內側安裝有定位連接套，所述定位連接套與第一緊固板之間設有第一墊片；所述定位連接套的內側安裝有鎖緊螺栓，所述鎖緊螺栓上端的內側安裝有透明密封片，所述透明密封片的下端面活動安裝有彈性遮擋座。本實用新型通過對螺栓緊固件進行雙重鎖緊，能夠有效延長對設備和建築的緊固壽命，且能夠直觀的對螺栓緊固件的鬆動情況進行觀察，便於及時進行檢修和更換。
23. 一種防脫落卡式螺母 [ CN223004293 ] :
本實用新型公開了一種防脫落卡式螺母，包括彈片、彈性外殼、上層內螺母、下層內螺母和固定片；所述彈性外殼的一側外壁上固定連接有固定片，固定片的上表面固定連接有中層內螺母，中層內螺母的上表面固定連接有上層內螺母，上層內螺母的一側外壁上開設有第一槽孔；本實用新型設計有新型內螺母結構，採用臺階式樣螺母，具體為螺母上臺階尺寸較小用於卡入機櫃邊框孔槽內，下臺階尺寸大於孔槽尺寸導致螺母不會嵌入孔槽，當該卡式螺母和配套螺絲將機櫃的內外框鎖附在一起時，該卡式螺母的內螺母不會因為承受壓力而導致該螺母外腔體或彈片變形而導致內螺母脫出，極大增強了卡式螺母的固定作用，提高了卡式螺母的性能。
24. 一種防鬆動螺栓螺母元件 [ CN223004294 ] :
本實用新型公開了一種防鬆動螺栓螺母元件，涉及防鬆緊固件技術領域，包括雙螺紋螺栓、鎖緊螺母、止退螺母和限位套筒；雙螺紋螺栓具有螺紋段，螺紋段具有螺紋旋向相反的鎖緊螺紋和止退螺紋；鎖緊螺母用於與鎖緊螺紋螺紋連接；止退螺母用於與止退螺紋螺紋連接；止退螺母位於鎖緊螺母遠離雙螺紋螺栓的螺栓頭的一端；止退螺母靠近鎖緊螺母的一端擠壓在鎖緊螺母對應的端部；鎖緊螺母與止退螺母的外側壁具有相同的限位面；限位套筒套設在止退螺母和鎖緊螺母上，限位套筒的內側壁與鎖緊螺母及止退螺母的限位面均能相互對應。提高防鬆效果，保證連接穩定性和安全性。
25. ANTI-LOOSENING SCREW AND DEVICE CONNECTION ASSEMBLY [ US20250198449 ] :
一種防鬆螺絲及設備連接組件，涉及緊固件技術領域。此防鬆螺絲包括螺栓柱、螺栓帽、螺母以及設置在螺栓帽和螺母之間的墊圈。墊圈套設在螺栓柱上。墊圈與螺栓柱之間設有第一限位機構，用於防止墊圈沿墊圈周向相對於螺栓柱旋轉。螺帽與墊圈之間設有第二限位機構，用於防止螺帽反向旋轉。第二限位機構包括至少一個與螺帽連接的單向限位銷和設置在墊圈上的限位齒。透過設定墊圈，可以避免螺母和螺栓柱連接後意外反向旋轉。
An anti-loosening screw and a devices connection assembly relate to a technical field of fasteners. The anti-loosening screw includes a bolt column, a bolt cap, a nut, and a washer arranged between the bolt cap and the nut. The washer is sleeved on the bolt column. A first limiting mechanism is arranged between the washer and the bolt column. The first limiting mechanism is configured to prevent the washer from rotating relative to the bolt column in a circumferential direction of the washer. A second limiting mechanism is arranged between the nut and the washer. The second limiting mechanism is configured to prevent the nut from rotating reversely. The second limiting mechanism includes at least one one-way limiting pin connected with the nut and limiting teeth arranged on the washer. By providing the washer, accidental reverse rotation of the nut and the bolt column after connection is avoided.
26. SELF-CLINCHING FASTENER [ WO2025123198 ] :
一種用於固定至可變形金屬面板的自壓鉚緊固件。此自壓鉚緊固件包括：具有中心軸的主體部分；以及從主體部分延伸並與中心軸同軸的沖壓部分。主體部分形成一個與沖壓部分相鄰的大致呈環形的緊固件面，該沖壓部分具有一個從緊固件面延伸並形成凹槽的傾斜壁。多個間隔開的凸起從緊固件面突出並環繞沖壓部分，緊固件面中還有多個間隔開的凹陷部分環繞沖壓部分。多個凸起和凹陷部分形成鄰接結構，以提高緊固件的抗扭轉性能。
A self-clinching fastener for attachment to a deformable metal panel. The self-clinching fastener comprising a body portion with a central axis, a punch portion extending from the body portion and coaxial with the central axis. The body portion forming a generally annular-shaped fastener face adjacent the punch portion, the punch portion having an inclined wall extending from the fastener face and forming a groove. A plurality of spaced apart protrusions protruding from the fastener face and encircling the punch portion, and a plurality of spaced apart recess portions in the fastener face encircling the punch portion. The plurality of the protrusions and the recess portions forming abutments to improve torsional resistance of the fastener.
----
二、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035)為主要IPC分類號之扣件相關專利：
本項分類號(F16B035)之專利包括『一種鋼結構用的螺紋射釘、一種螺栓的安裝方法及不易拆卸的螺栓元件、一種定位螺栓及壓縮機的減振定位結構、一種隔熱型緊固件、一種長度可調的不銹鋼緊固件、一種適用於隧道軌側設備安裝的化學螺栓及安裝強度評估方法、一種高適應性防鬆脫緊固件、碳鋼陰陽螺柱、一種新型穿刺線夾塑膠剪切頭力矩螺栓、一種防盜鍍鋅螺栓、一種可拆卸式螺栓連接元件、一種便於拆裝的螺栓、一種新型車用輪轂防盜螺栓、一種自鎖式單向抗拉螺栓、輕質耐腐蝕的螺栓、螺釘構件、Screw drive、SCREW WITH INCLINED MILLING RIBS, USE OF SUCH SCREW AND A METHOD FOR COUNTERSINKING THE SCREW』等專利，以下為本期專利摘要說明。

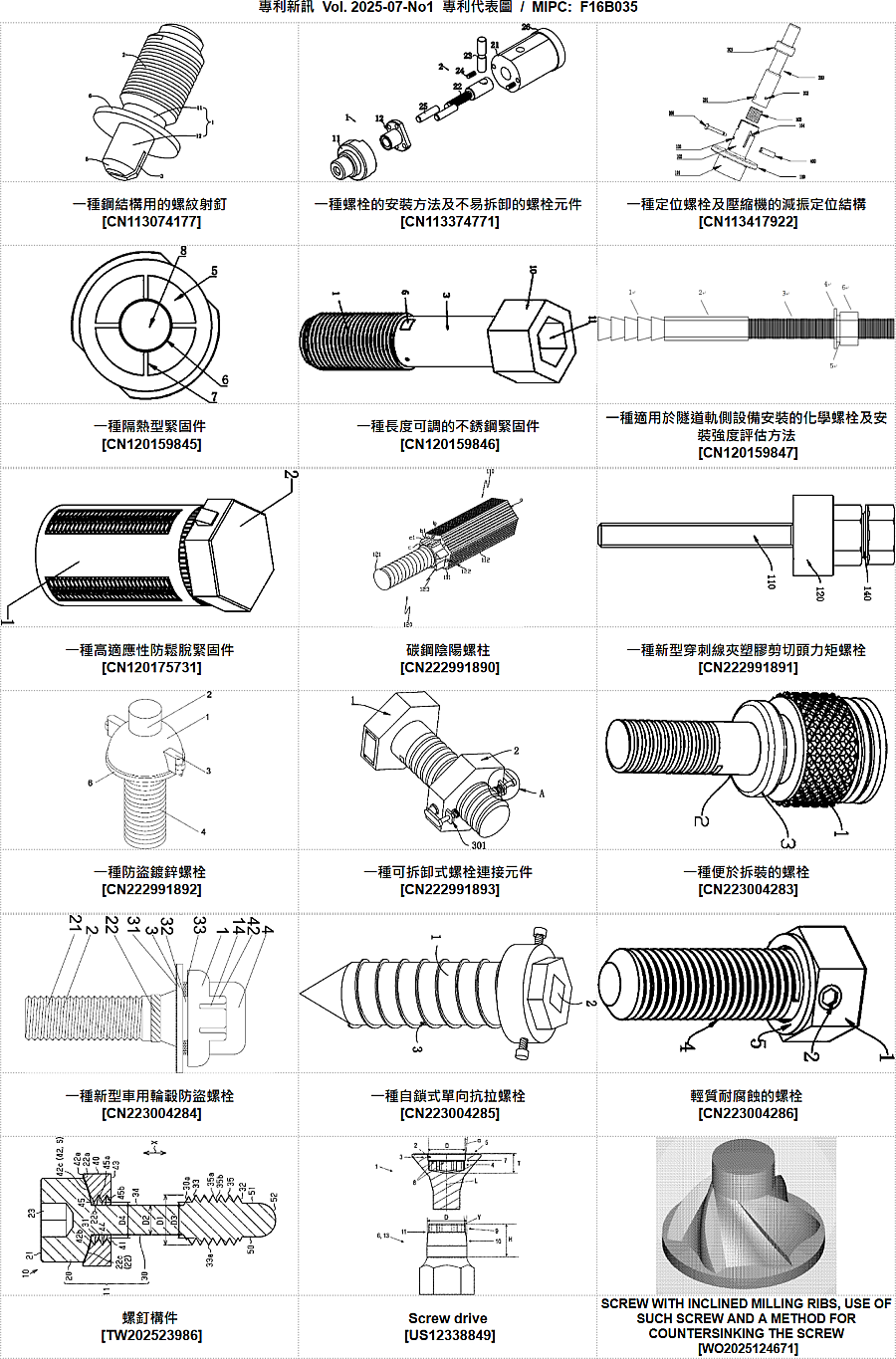

#專利代表圖 :
----
#專利摘要：
01. 一種鋼結構用的螺紋射釘 [ CN113074177 ] :
本發明公開了一種鋼結構用的螺紋射釘，屬於螺紋射釘的技術領域，包括射釘本體，所述射釘本體包括相互連接的連接段和錨定段，所述連接段的外部設有連接螺紋；所述錨定段的端部開設有貫穿槽，所述貫穿槽由錨定段遠離連接段的一端向錨定段靠近連接段的一端延伸。本申請具有增加射釘頭部與基體的有效接觸面積和摩擦力，提高熔焊效果，增加拉拔力的效果。
02. 一種螺栓的安裝方法及不易拆卸的螺栓元件 [ CN113374771 ] :
本發明公開了一種螺栓的安裝方法及不易拆卸的螺栓元件，涉及螺栓技術領域，螺栓元件的結構包括開設有螺紋孔的第一結構件和與第一結構件對應設置的第二結構件，第二結構件包括金屬件、螺栓部和軸承，螺栓部佈置為一端連接金屬件，軸承佈置為套設在金屬件表面，其中，金屬件為磁性金屬，且套設在遠離螺栓部的一端，安裝方法包括以下步驟：S101：將第一結構件完全鑲嵌於第一物體，將第二結構件的軸承鑲嵌於第二物體；S102：將安裝工具安裝在第二物體表面，安裝工具包括電機和被電機驅動旋轉的磁性吸附機構；相比于現有技術，本發明可中的螺栓組件安裝完成後被隱藏在零件中，較為美觀，且非技術人員通過傳統工具不易對其進行拆卸，安全係數高。
03. 一種定位螺栓及壓縮機的減振定位結構 [ CN113417922 ] :
本發明公開一種定位螺栓及壓縮機的減振定位結構，所述定位螺栓為分體結構，包括：第一螺栓體；第二螺栓體，相對第一螺栓體軸向可運動的安裝在第一螺栓體上，以調整定位螺栓的整體長度；鎖件，具有第一工作狀態和第二工作狀態，第一工作狀態下，連接所述第一螺栓體和第二螺栓體，將兩者相對鎖定，第二工作狀態下，解除鎖定第一螺栓體和第二螺栓體，兩者可相對軸向運動；彈性件，設置在第一螺栓體與第二螺栓體之間，用於在鎖件處於第二工作狀態時分別彈性抵接第一螺栓體、第二螺栓體。本發明解決了運輸時壓縮機腳墊從壓縮機基腳中脫出引起整機失效和壓縮機運行時由於振動過大導致壓縮機腳墊頂到定位螺栓引起壓縮機腳墊減振失效的問題。
04. 一種隔熱型緊固件 [ CN120159845 ] :
本發明涉及緊固件技術領域，尤其涉及一種隔熱型緊固件。本發明採用的技術方案是：包括中心軸為左右方向的圓柱形主體連接配合柱，所述主體連接配合柱的外圓柱面上設有一體成型的第一主體緊固螺紋，所述主體連接配合柱的左側設有一體成型的圓柱形第二支撐穩定柱，所述第二支撐穩定柱的左側設有一體成型且在左右方向投影為正六邊形的整體緊固配合柱，所述主體連接配合柱的右側端面中心位置設有圓柱形第一隔熱配合槽。本發明的優點是：在使用時能夠滿足複雜機械部件的緊固配合連接需求，並且能夠滿足高溫設備在使用時的耐熱性需求，在使用時的連接組合強度更可靠，耐用性更好，安裝時的靈活性更強。
05. 一種長度可調的不銹鋼緊固件 [ CN120159846 ] :
本發明涉及緊固件技術領域，且公開一種長度可調的不銹鋼緊固件，包括螺紋柱，所述螺紋柱的上端固定連接有六角杆，所述六角杆的外壁滑動套設有限位套，所述六角杆的外壁開設有多個穿孔，所述限位套外壁開設有與穿孔匹配的穿洞，且穿洞內滑動連接有限位杆，所述限位杆的一端穿過穿孔設置。本發明，通過設置多個穿孔、穿洞與限位杆配合使用，可以在使用的時候，根據需要調節該緊固件的長度，同時，由於設置了多個穿孔，進而使得該緊固件調節成多個不同的長度段位，提高該緊固件的發明性。
06. 一種適用於隧道軌側設備安裝的化學螺栓及安裝強度評估方法 [ CN120159847 ] :
本發明公開了一種適用於隧道軌側設備安裝的化學螺栓及安裝強度評估方法。活塞風對隧道內設備產生的影響不容忽視，可能引發嚴重的安全問題。本發明包括倒錐齒，倒錐齒上連接有套管，套管上連接有螺杆；倒錐齒和套管設置於隧道軌側的基材中，倒錐齒和套管與基材之間填充有錨固膠；螺杆通過平墊圈和螺母與隧道軌側設備連接。本發明螺栓採用雙重錨固機制，結合了化學錨固與機械錨固的雙重作用；其中，化學錨固通過化學粘結劑實現，而機械錨固則通過倒錐齒及套管的機械咬合作用實現；這種雙重錨固機制不僅能夠有效抵禦列車通行時氣動效應產生的持續往復拉拔力，還顯著提升了粘結結構的抗疲勞耐久性。
07. 一種高適應性防鬆脫緊固件 [ CN120175731 ] :
本發明屬於機械安裝技術領域，具體的說是一種高適應性防鬆脫緊固件，包括預埋螺母，預埋螺母內部的上方區域開設有內螺紋，預埋螺母的內部設置有螺栓，螺栓外部的下方設置有螺紋，螺栓通過螺紋與預埋螺母的內螺紋螺紋連接，預埋螺母的頂端開設有轉動槽，轉動槽的內部轉動連接有轉環，預埋螺母的內部等間距滑動連接有多個伸縮塊，預埋螺母的內部轉動連接有多個偏心轉板，預埋螺母內部位於內螺紋的下方等間距設置有多個卡條，螺栓底端的兩側設置有限位塊；通過轉動螺栓可帶動偏心轉板轉動，從而使偏心轉板將伸縮塊從預埋螺母的內部推出，多個伸縮塊從預埋螺母內部伸出可將預埋螺母支撐在安裝孔內部，實現使預埋螺母能夠對安裝孔的內逕自適應。
08. 碳鋼陰陽螺柱 [ CN222991890 ] :
本實用新型公開了一種碳鋼陰陽螺柱，該碳鋼陰陽螺柱包括：螺母部以及螺柱部，螺母部設置於螺柱部的一端，並且，螺母部的開口一端背向螺柱部設置；螺母部以及螺柱部均為碳鋼材質加工成型，並且，螺母部包括螺母主體以及防滑層，螺母主體的封閉端與螺柱部的端部連接，防滑層設置於螺母主體的側表面。本實用新型所揭示的碳鋼陰陽螺柱在螺母主體外側包覆一層防滑層，從而有效提升螺母部側表面的防滑性能，防滑層通過增加螺母部側表面可接觸面積的方式來增加夾取裝置對螺母部的夾取穩定性。
09. 一種新型穿刺線夾塑膠剪切頭力矩螺栓 [ CN222991891 ] :
本實用新型公開了一種新型穿刺線夾塑膠剪切頭力矩螺栓，包括螺栓，所述螺栓設置有連接元件，所述連接元件包括塑膠扭力帽和凹槽，所述塑膠扭力帽連接所述螺栓為一體，所述凹槽設置於所述螺栓頂部，所述螺栓頂部形成帶所述凹槽的六角頭；本實用新型結構簡單，設計合理，整體裝置增大螺栓與塑膠扭力帽之間的結合面，同時也增大螺栓的脫落扭矩，更好地適應各種不同的安裝扭矩需求，並且相比於鋁合金扭力帽和螺栓合成方法，塑膠扭力帽和六角頭帶凹槽的螺栓通過注塑工藝一次成型，成本更低，並且提高了生產效率。
10. 一種防盜鍍鋅螺栓 [ CN222991892 ] :
本實用新型涉及螺栓技術領域，公開了一種防盜鍍鋅螺栓，包括螺帽，所述螺帽中間滑動設置有壓杆，所述螺帽內部滑動設置有卡接機構，所述螺帽下端固定設置有螺杆，所述卡接機構包括兩個滑動連接塊，兩個所述滑動連接塊兩側中間均固定設置有半圓凸塊，所述壓杆包括圓杆，所述圓杆下端固定設置有第一彈簧，兩個所述滑動連接塊相對一側靠上端均固定設置有三角塊。本實用新型中，通過圓杆向下壓動，然後將三角塊向兩邊推動，帶著滑動連接塊在滑軌上向兩邊滑動然後由特殊的工具將突出的滑動連接塊和半圓凸塊，完成對滑動連接塊和半圓凸塊的卡住，即帶著本產品轉動，而未經允許人員未持有特殊工具難以將本產品拆卸下來就進行盜取。
11. 一種可拆卸式螺栓連接元件 [ CN222991893 ] :
本實用新型涉及螺栓連接元件技術領域，具體為一種可拆卸式螺栓連接元件，包括螺絲，所述螺絲的表面螺紋連接有螺母，所述螺母的表面設有限位元結構，所述限位元結構包括兩個安裝孔，兩個所述安裝孔均開設在螺母的表面，所述安裝孔的內壁螺紋連接有錐形杆，所述錐形杆的表面開設有連接槽，兩個所述安裝孔的內壁均滑動連接有彈性套，所述彈性套的內壁固定安裝有短杆，兩個所述短杆相互遠離的一端均固定安裝有連接塊。本實用新型，解決了現有技術中在利用螺栓連接元件將設備部件連接在一起後，螺母容易受到機械設備振動或衝擊力的作用，導致螺母容易鬆動並最終脫落，從而影響螺栓連接元件所固定設備穩定性的缺點。
12. 一種便於拆裝的螺栓 [ CN223004283 ] :
本實用新型公開了一種便於拆裝的螺栓，包括螺栓頭、螺杆、墊片以及旋轉組件，所述螺栓頭設置於螺杆頂部，所述墊片設置於螺杆表面螺紋與螺栓頭之間，所述旋轉元件用於轉動螺栓頭，使螺杆表面螺紋鑽入被安裝面，當螺栓頭外側壁的摩擦觸點經過長時間的使用被一定磨損後，此時可將固定柱內所開設的插孔對其至銜接柱，隨著插孔內的內螺紋與銜接柱外側壁的外螺紋相適配，轉動固定柱即可將固定柱固定於銜接柱上，隨著螺杆安裝時，初步轉動旋轉板即可帶動固定柱轉動，帶動銜接柱以及螺杆轉動，完成螺杆的安裝，當螺杆旋轉至被安裝面內三分之二時，可使用固定杆插接于通孔中，以便於驅動螺栓頭的旋轉，整體的結構簡單，可保證對螺杆的安裝效率性。
13. 一種新型車用輪轂防盜螺栓 [ CN223004284 ] :
本實用新型涉及緊固件技術領域，更具體地說是一種新型車用輪轂防盜螺栓，包括螺頭部、螺杆部、固定片、旋轉插塊，所述的螺頭部頂部插接旋轉插塊，螺頭部下方設有固定片，所述的固定片向下固定連接螺杆部。本實用新型一種新型車用輪轂防盜螺栓採用圓形螺頭和頂塊，防止人為拆卸更換，安裝拆卸時通過旋轉插塊，使用扳手進行拆裝，通過旋轉齒和插孔增加了插塊和螺頭的連接，可以更好地進行操作，提高使用效率；通過固定片上方設置的密封圈提高螺栓整體的密封度，防止螺栓內部受到侵蝕，延長螺栓的使用壽命；設置有鎖緊齒牙和限位塊，對連接處進行固定限位，防止在汽車移動時的振動導致螺栓脫落，提高該螺栓的使用安全性。
14. 一種自鎖式單向抗拉螺栓 [ CN223004285 ] :
本實用新型涉及一種自鎖式單向抗拉螺栓，旨在解決當前現有的抗拉螺栓一般在高強度的環境中使用，然而高強度環境中僅依靠自身螺紋與零件之間的摩擦進行固定無法有效的抵抗拉伸，降低了抗拉螺栓的使用效果的技術問題，包括抗拉螺栓本體，所述抗拉螺栓本體中部設有輔助機構，所述抗拉螺栓本體內部對稱設有一組加固機構；所述加固機構包括抵杆，所述抵杆卡合於抗拉螺栓本體內部，所述抵杆平面端部固接有活動塊，本實用新型通過輔助機構的下移有效的對一組活動塊進行擠壓，從而使得一組活動塊平移，便於一組抵杆尖端部移出抗拉螺栓本體內部，並有效的與零件連接面嵌合卡接鎖定，提高抗拉螺栓本體的連接緊固性及抗拉強度。
15. 輕質耐腐蝕的螺栓 [ CN223004286 ] :
本實用新型涉及螺栓技術領域，且公開了輕質耐腐蝕的螺栓，包括螺栓頭和安裝柱，螺栓頭的下表面開設有插接槽，插接槽的數量固定為兩個，螺栓頭的外表面對稱開設有第一連接槽，兩個第一連接槽的內壁均螺紋連接有內六角螺栓，螺栓頭的下表面固定安裝有安裝柱，安裝柱的外表面套接有螺紋套元件。本實用新型通過插接槽、第一連接槽、限位元槽和螺紋套元件的設置，達到可以單獨對螺紋進行更換的效果，降低了使用成本。
16. 螺釘構件 [ TW202523986 ] :
螺釘構件（10）具備頭部（20）及從頭部（20）延伸的軸部（30）。軸部（30）具有柱狀的第1軸部（33）及柱狀的第2軸部（34），第2軸部（34）於第1軸部（33）與頭部（20）之間延伸並且其具有的外徑小於第1軸部（33）的外徑。頭部（20）具有就座部（22），其構成為：承受來自供頭部（20）就座的就座承接對象（S）的負載。就座部（22）具有凸面（22c），其於就座部（22）的外周緣（22a）與內周緣（22b）之間朝就座承接對象（S）彎曲成凸狀。
17. Screw drive [ US12338849 ] :
一種用於螺絲的螺絲頭襯套，其中螺絲頭襯套具有外部部分和跟隨外部部分的內部部分，其中外部部分的直徑大於內部部分的直徑，並且外部部分基本上被配置為朝向內部部分逐漸變細的截頭圓錐體，並且內部部分被配置為用於旋轉固定地容納螺絲頭驅動器的接合幾何形狀。
A screw head bush for a screw, wherein the screw head bush has an external portion and an internal portion following the external portion, wherein the external portion has a larger diameter than the internal portion and the external portion is configured essentially as a truncated cone tapering towards the internal portion and the internal portion is configured as engagement geometry for the rotationally fixed accommodation of a screw head drive.
18. SCREW WITH INCLINED MILLING RIBS, USE OF SUCH SCREW AND A METHOD FOR COUNTERSINKING THE SCREW [ WO2025124671 ] :
為了防止沉頭螺絲（1）的圓孔邊緣出現木棱，螺絲頭（2）設有底面逐漸變細、向內傾斜壓入的銑肋及銑肋間的空腔。
In order to prevent wood fringes at the edge of a rounded hole from a countersunk screw (1), the screw-head (2) is provided with a tapering underside and inclined inward-pressing milling-ribs and cavities between the milling-ribs.
----
三、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：
本項分類號(F16B037)之專利包括『一種基於超聲波的內螺紋外套螺母及其預緊力測量方法、用於將構件固定在載體上的螺母、一種在狹小空間內將螺栓鎖緊到工件上的彈性螺母元件、一種多維度鉚接孔、鉚接螺母和電器盒、一種帶有自鎖功能的雙重防鬆螺母、一種壓點式全金屬鎖緊螺母、基座、板簧螺母組件及車輛、一種電磁焊接密封盲孔螺母、一種帶螺母卡片、一種快速鉚接螺母、用於鉚接件的止轉密封結構、鉚接件及焊接系統、NUT RETAINER ASSEMBLIES FOR BLIND FASTENER SYSTEMS, BLIND FASTENER SYSTEMS AND METHODS FOR ASSEMBLING NUT RETAINER ASSEMBLIES ON SUBSTRATES、NUT FOR FIXING A COMPONENT TO A SUPPORT、螺母結構及殼體組件的鎖固結構、NUT RETAINER ASSEMBLIES FOR BLIND FASTENER SYSTEMS, BLIND FASTENER SYSTEMS AND METHODS FOR ASSEMBLING NUT RETAINER ASSEMBLIES ON SUBSTRATES、NUT FOR SECURING A COMPONENT TO A SUPPORT、BREAK-AWAY CONNECTOR FOR DATA AND ELECTRICITY』等專利，以下為本期專利摘要說明。

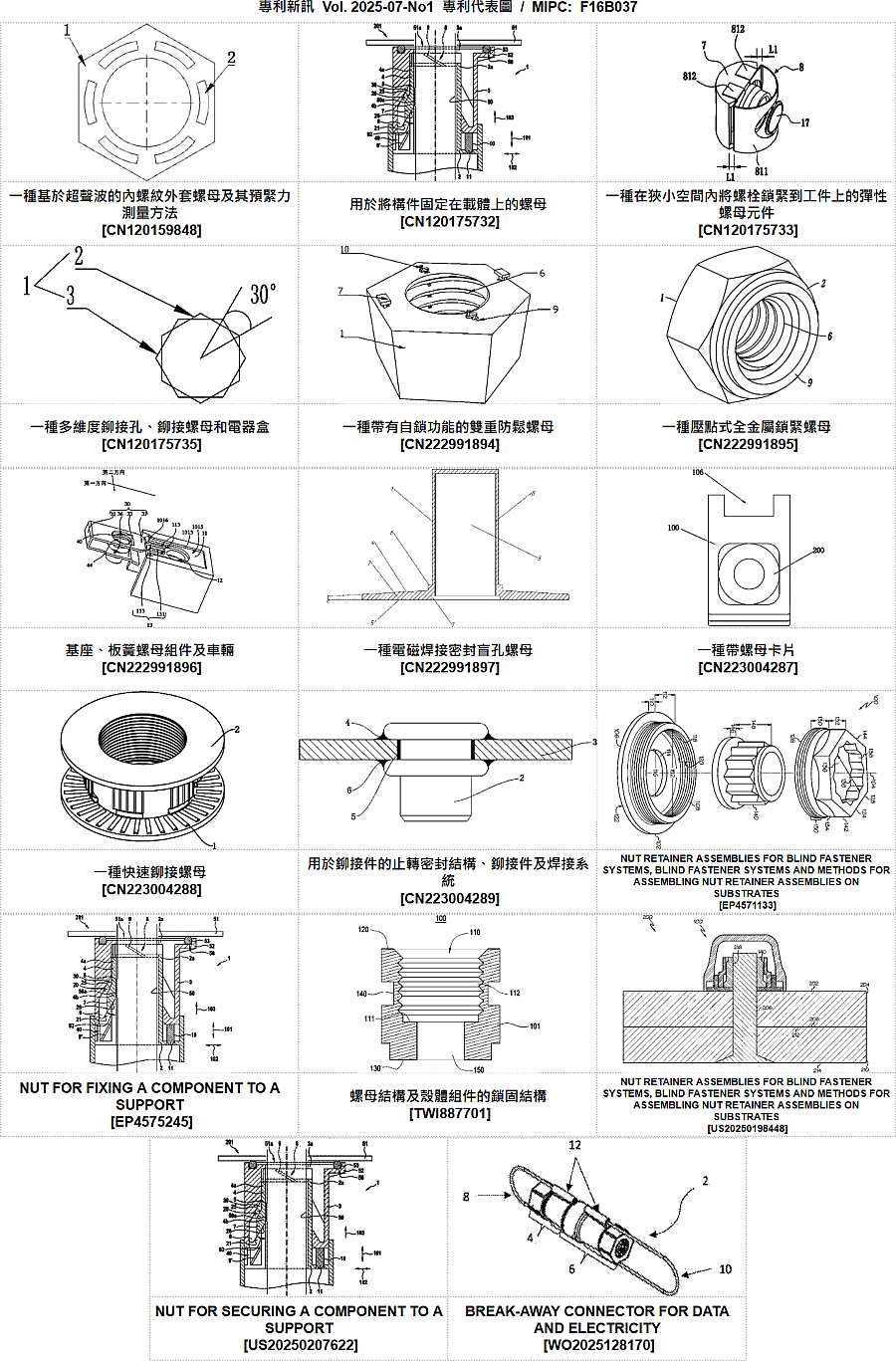

#專利代表圖 :
----
#專利摘要：
01. 一種基於超聲波的內螺紋外套螺母及其預緊力測量方法 [ CN120159848 ] :
本發明提供了一種基於超聲波的內螺紋外套螺母及其預緊力測量方法，由基於超聲波的內螺紋外套螺母實現，基於超聲波的內螺紋外套螺母包括外套螺母基體，所述外套螺母基體上方為六方端面，六方端面上方採用磁控濺射方法製備感測器，感測器與緊固件同壽命週期，感測器包括電極層、絕緣層和壓電層，電極層底部安裝絕緣層，絕緣層底部安裝壓電層，外套螺母基體的內部設有螺紋端，感測器上方可拆卸安裝探頭。本發明有益效果：本發明可實現外套螺母服役過程中預緊力的原位直接監量，目前本發明已完成交付和應用，測量精度±5%以內，以此發明為例可推廣內螺紋緊固件感測器的設計及製備，實現緊固連接系統預緊力狀態監測，提高系統連接可靠性。
02. 用於將構件固定在載體上的螺母 [ CN120175732 ] :
本發明涉及一種用於將構件固定在載體上、特別是將衛生配件固定在工作臺上的螺母，所述螺母包括：第一螺母部件和第二螺母部件，其中，第一螺母部件具有至少兩個螺紋連接段，螺紋連接段在其徑向內側上具有螺紋，其中，兩個螺母部件佈置成能夠沿軸向軸線相對於彼此移動，使得在第一位置、即打開位置中，第一螺母部件的螺紋連接段能夠佈置成徑向向外凸出，並且在第二位置、即閉合位置中，第一螺母部件的螺紋連接段可借助第二螺母部件特別是徑向向內凸入地佈置，用以接合到構件的相應的外螺紋中，第一螺母部件和第二螺母部件設計成可圍繞軸向軸線相對于彼此自由轉動。
03. 一種在狹小空間內將螺栓鎖緊到工件上的彈性螺母元件 [ CN120175733 ] :
本發明公開了一種在狹小空間內將螺栓鎖緊到工件上的彈性螺母元件，在所述工件上開有通孔一，所述彈性螺母元件呈柱狀，包括左螺母部和與所述左螺母部連接的右彈性部，所述左螺母部和右彈性部均呈半圓狀；當將彈性螺母元件放置到通孔一中後，左螺母部的外周面與通孔一的內周面相接觸，右彈性部的外周面貼緊彈性接觸在通孔一的內周面上。本發明通過設計彈性螺母元件的具體結構，使其能利用彈性支撐在通孔一中不會掉落，且其在通孔一中只能沿軸向移動而不能轉動，從而能方便快捷的在狹小的安裝空間內將螺栓鎖緊，降低了工作強度，提高了工作效率。
04. 一種多維度鉚接孔、鉚接螺母和電器盒 [ CN120175735 ] :
本發明提供了一種多維度鉚接孔、鉚接螺母和電器盒，其中鉚接孔包括第一組多角孔和第二組多角孔，第一組多角孔位於第二組多角孔的上方；第一組多角孔和第二組多角孔均具有N個安裝角，各個安裝角的大小相同；第一組多角孔和第二組多角孔錯位設置，第一組多角孔轉動第一角度後，與第二組多角孔重合；其中，N≥2。兩組多角孔共有2N個安裝角，結合第一組多角孔和第二組多角孔，對鉚接螺母有導向作用，可以增加鉚接螺母落入多維度鉚接孔的自由度，以實現鉚接螺母快速落入多維度鉚接孔。本發明的多維度鉚接孔降低了鉚接螺母的鉚接過程的裝配難度，增加了鉚接螺母盲放到鉚接孔的成功幾率和裝配的順暢度，提高了生產效率，從而可以實現自動化生產。
05. 一種帶有自鎖功能的雙重防鬆螺母 [ CN222991894 ] :
本實用新型公開了一種帶有自鎖功能的雙重防鬆螺母，包括螺母本體，螺母本體的內部兩側開有擠壓傳動槽，擠壓傳動槽的內部設有擠壓防鬆機構，螺母本體內部擠壓傳動槽的兩側開有夾緊傳動槽，夾緊傳動槽的內部設有夾緊防鬆機構，螺母本體的內壁上開有安裝螺紋。本實用新型具有以下效果：當螺母本體安裝在與其內螺紋相對應的螺栓表面後，通過擠壓防鬆機構對螺栓螺紋的凸起邊緣進行擠壓限位，增加螺母與螺栓表面的摩擦力，通過夾緊防鬆機構對螺栓表面螺紋凸起處的上下斜面進行夾緊限位，實現對螺母進行自鎖的同時，有效防止螺母發生鬆動。
06. 一種壓點式全金屬鎖緊螺母 [ CN222991895 ] :
本實用新型提供一種壓點式全金屬鎖緊螺母，涉及鎖緊螺母技術領域，該壓點式全金屬鎖緊螺母包括轉動部和螺紋部，轉動部的內部開設有通孔，通孔的一端開設有卡槽，轉動部的一端並位於卡槽的一側設置有限位環，螺紋部位於轉動部的通孔內並與轉動部滑動連接，螺紋部上開設有螺紋孔，螺紋部的一端設置有與卡槽相配合的卡塊，螺紋部的另一端設置有壓點，限位環的內部設置有可壓縮的墊圈，墊圈的外表面與限位環的內表面抵接，該種壓點式全金屬鎖緊螺母，在將螺母從螺栓上拆卸下來之後，在重新使用該螺母時，只需要對螺紋部進行更換，便可使該螺母能夠繼續穩定的鎖緊在螺栓上，從而不需要對整個螺母進行更換，減少資源的浪費，並且更換方便，使用效果好。
07. 基座、板簧螺母組件及車輛 [ CN222991896 ] :
本申請涉及一種基座、板簧螺母元件及車輛，該基座包括基台以及凸台，基台開設有第一安裝孔，第一安裝孔用於與板簧螺母的第三安裝孔相對設置；凸台設置於基台的一側，並與第一安裝孔間隔設置，凸台包括背離基台的第一表面；其中，基座與板簧螺母裝配過程中，第一表面用於抵接板簧螺母的彈性片，以使彈性片與基台相間隔。本申請提供的基座，能夠避免板簧螺母刮擦基台。
08. 一種電磁焊接密封盲孔螺母 [ CN222991897 ] :
本實用新型涉及密封盲孔螺母技術領域，提出了一種電磁焊接密封盲孔螺母，包括螺母套筒部及焊接法蘭部，所述螺母套筒部設置有盲孔，所述焊接法蘭部設置在所述盲孔的開口處，所述焊接法蘭部遠離所述盲孔開口的一面設置為焊接錐形面。通過上述技術方案，解決了現有技術中盲孔螺母採取點膠密封存在密封效果不穩定、易老化的問題。
09. 一種帶螺母卡片 [ CN223004287 ] :
本申請屬於車輛零部件領域，提供一種帶螺母卡片，包括本體和螺母。其中，本體為彈性體並彎折形成呈“U”形的折彎部以及連接於所述折彎部並平行間隔相對的第一平板部和第二平板部，第一平板部上設置有貫穿的第一安裝孔，第二平板部上設置有與第一安裝孔同軸的第二安裝孔；螺母連接於第二平板部並形成與第二安裝孔同軸連通的螺紋孔。
10. 一種快速鉚接螺母 [ CN223004288 ] :
本實用新型提供一種快速鉚接螺母，包括下鉚接螺母結構，所述下鉚接螺母結構的內部螺紋連接有上鉚接螺母結構，所述下鉚接螺母結構和上鉚接螺母結構分別設置于板材貫穿孔的兩側。本實用新型設計合理，通過設置的下鉚接螺母結構和上鉚接螺母結構相互配合，使下鉚接螺母結構的頂部與板材貼合，同時將上鉚接螺母結構安裝到下鉚接螺母結構的內部，使上鉚接螺母結構與板材的頂部貼合，從而將鉚接螺母固定在板材孔的內部，便於後續將螺栓安裝到鉚接螺母的內部，避免安裝螺栓時螺母跟隨螺栓轉動。
11. 用於鉚接件的止轉密封結構、鉚接件及焊接系統 [ CN223004289 ] :
本實用新型涉及固定零部件領域，提供一種用於鉚接件的止轉密封結構、鉚接件及焊接系統。該用於鉚接件的止轉密封結構包括：第一焊縫，位於連接件靠近鉚螺母頭部的表面，分別與連接件和鉚螺母連接；第二焊縫，位於鉚螺母穿過連接件的杆部位置，分別與固定部和連接件連接；第三焊縫，位於連接件靠近鉚螺母尾部膨脹段的表面，分別與連接件和鉚螺母連接。本實用新型提供的一種用於鉚接件的止轉密封結構、鉚接件及焊接系統，同時實現了鉚接件的止轉和密封功能；具有結構簡單，無需預製孔，整體結構無顯著改變，採用了焊接的方式，對加工要求較低，可用於已鬆動緊固件或結構洩漏問題的修復；具有永久性固定的優點，長期使用後不會造成止轉效果和密封效果的減弱。
12. NUT RETAINER ASSEMBLIES FOR BLIND FASTENER SYSTEMS, BLIND FASTENER SYSTEMS AND METHODS FOR ASSEMBLING NUT RETAINER ASSEMBLIES ON SUBSTRATES [ EP4571133 ] :
一種螺帽保持器組件包括黏結墊圈和螺帽保持器。黏結墊圈包括凸緣部、墊圈連接部、第一內表面、第二內表面和黏結表面。第一內表面與凸緣部相連並限定出一個孔。第二內表面與墊圈連接部相連並包含內螺紋。黏結表面與凸緣部相連。螺帽保持器包括保持器連接部、螺帽保持部、第一外表面和第三內表面。第一外表面與保持器連接部相連。第三內表面與保持器連接部和螺帽保持部相連。第三內表面限定出一個中心開口。本發明也公開了其他螺帽保持器組件、盲孔緊固件系統及其相關方法。
A nut retainer assembly includes a bond washer and a nut retainer. The bond washer includes a flange portion, a washer coupling portion, a first interior surface, a second interior surface and a bonding surface. The first interior surface is associated with the flange portion and defines an aperture. The second interior surface is associated with the washer coupling portion and includes internal threads. The bonding surface is associated with the flange portion. The nut retainer includes a retainer coupling portion, a nut retaining portion, a first exterior surface and a third interior surface. The first exterior surface is associated with the retainer coupling portion. The third interior surface is associated with the retainer coupling portion and the nut retaining portion. The third interior surface defines a central opening. Other nut retainer assemblies, blind fastener systems and methods associated therewith are also disclosed.
13. NUT FOR FIXING A COMPONENT TO A SUPPORT [ EP4575245 ] :
本發明涉及一種用於將部件固定到支架上的螺母，特別是用於將衛生配件固定到工作台上的螺母，該螺母包括第一螺母部分和第二螺母部分，其中，第一螺母部分具有至少兩個螺紋凸耳，螺紋凸耳在其徑向內側具有螺紋，其中，兩個螺母部分沿軸向軸線相對於彼此可移位地佈置，使得在第一輪位置（打開位置）下，第一螺母部分的螺紋凸耳可以佈置為徑向向外突出，並且在第二位置（關閉位置）下，第一螺母部分的螺紋凸耳可以通過第二螺母部分佈置，特別是徑向向內突出，用於接合在部件的相應外螺紋中，其中，第一和第二部分螺母設計為可繞軸向軸線相繞軸向彼此自由旋轉。
Die Erfindung betrifft eine Mutter zur Festlegung eines Bauteils an einem Träger, insbesondere einer Sanitärarmatur an einer Arbeitsplatte, umfassendein erstes Mutterteil, undein zweites Mutterteil, wobeidas erste Mutterteil zumindest zwei Gewindelaschen aufweist, die auf ihrer radialen Innenseite ein Gewinde aufweisen, wobei die beiden Mutterteile relativ zueinander entlang einer axialen Achse verschiebbar angeordnet sind, derart, dass in einer ersten Position - Offenposition - die Gewindelaschen des ersten Mutterteils radial nach außen vorstehend anordenbar sind, und dass in einer zweiten Position - Geschlossenposition - die Gewindelaschen des ersten Mutterteils mittels des zweiten Mutterteils, insbesondere radial nach innen hineinstehend, zum Eingriff in ein entsprechendes Außengewinde des Bauteils anordenbar sind, wobeidas erste und zweite Mutterteil relativ zueinander frei drehbar um die axiale Achse ausgebildet sind.
14. 螺母結構及殼體組件的鎖固結構 [ TWI887701 ] :
本發明係一種螺母結構及殼體組件的鎖固結構，包括螺母本體，螺母本體具有螺孔及彼此平行且相對配置的第一端面及第二端面，螺孔由第一端面朝向第二端面設置，螺孔的底部形成有止擋面，螺孔的內壁設有內螺紋，止擋面係位在內螺紋與第二端面之間且垂直於螺孔的設置方向；藉此，螺母結構便能透過止擋面來止擋鎖入螺孔內的螺栓端部以控制螺栓的鎖固深度，從而避免螺栓繼續旋入而導致螺母變形、受力移位或螺牙崩壞，且當其埋設於殼體時，亦可避免過度鎖緊而造成殼體變形或是螺母結構脫離殼體的情況。
15. NUT RETAINER ASSEMBLIES FOR BLIND FASTENER SYSTEMS, BLIND FASTENER SYSTEMS AND METHODS FOR ASSEMBLING NUT RETAINER ASSEMBLIES ON SUBSTRATES [ US20250198448 ] :
一種螺帽保持器組件包括黏結墊圈和螺帽保持器。黏結墊圈包括凸緣部、墊圈連接部、第一內表面、第二內表面和黏結表面。第一內表面與凸緣部相連並限定出一個孔。第二內表面與墊圈連接部相連並包含內螺紋。黏結表面與凸緣部相連。螺帽保持器包括保持器連接部、螺帽保持部、第一外表面和第三內表面。第一外表面與保持器連接部相連。第三內表面與保持器連接部和螺帽保持部相連。第三內表面限定出一個延伸的中心開口。本發明也公開了其他螺帽保持器組件、盲孔緊固件系統及其相關方法。
A nut retainer assembly includes a bond washer and a nut retainer. The bond washer includes a flange portion, a washer coupling portion, a first interior surface, a second interior surface and a bonding surface. The first interior surface is associated with the flange portion and defines an aperture. The second interior surface is associated with the washer coupling portion and includes internal threads. The bonding surface is associated with the flange portion. The nut retainer includes a retainer coupling portion, a nut retaining portion, a first exterior surface and a third interior surface. The first exterior surface is associated with the retainer coupling portion. The third interior surface is associated with the retainer coupling portion and the nut retaining portion. The third interior surface defines a central opening extending. Other nut retainer assemblies, blind fastener systems and methods associated therewith are also disclosed.
16. NUT FOR SECURING A COMPONENT TO A SUPPORT [ US20250207622 ] :
本發明涉及一種用於將部件固定到支架上的螺母，特別是用於將衛生配件固定到工作台上的螺母，該螺母包括第一螺母部分和第二螺母部分，其中，第一螺母部分具有至少兩個螺紋凸片，螺紋凸片位於其徑向內側，並且兩個螺母部分佈置成可沿軸向相對於彼此移位，使得在第一位在置（打開位置）下，第一螺母部分的螺紋凸片可以佈置成徑向向外突出，並且在第二位置（關閉位置）下，第一螺母部分的螺紋凸片可以藉助於第二螺母部分佈置，特別是徑向向內延伸，以與部件的相應外螺紋嚙合，其中，第一和螺母第二部分配置成可螺軸向相對於彼此自由旋轉。
The invention relates to a nut for securing a component to a support, in particular a sanitary fitting to a worktop, comprising a first nut part, and a second nut part, wherein the first nut part has at least two threaded tabs with threads on their radially inner side, and the two nut parts are arranged to be displaceable relative to one another along an axial axis, such that in a first position—open position—the threaded tabs of the first nut part can be arranged to protrude radially outward,and in a second position—closed position—the threaded tabs of the first nut part can be arranged by means of the second nut part, in particular extending radially inward, to engage with a corresponding external thread of the component, wherein the first and second nut parts are configured to be freely rotatable relative to each other around the axial axis.
17. BREAK-AWAY CONNECTOR FOR DATA AND ELECTRICITY [ WO2025128170 ] :
用於數據和/或電力的可分離連接器的系統和方法。在某些情況下，可分離連接器有兩個半部，其中一個半部插入另一個半部。插入配對半部的半部可能包含一對外部O形環。這些O形環提供了一種調節分離兩個半部所需力的方法。每個半部均具有固定在容納插件的外殼上的繫繩。在某些情況下，插件螺紋接合在相應的外殼內。插件可以具有多個肋條，以在多個觸點之間提供屏障。插件可以具有固定螺絲式端子。
The system and method for a break-away connector for data and/or electricity. In some cases, the break-way connector has two halves, where one half is inserted into the second half. The half inserted into a mating half may comprise a pair of external housing O-rings. These O-rings provide a way to adjust the force required to separate the two halves. Each half has a tether anchored to a housing that receives an insert. In some cases, an insert is threadedly engaged within a respective housing. The insert may have a plurality of ribs to provide a barrier between a plurality of contacts. The insert may have a set screw style terminal.
----
四、以『薄板或板之相互連接或與其平行的帶或桿之連接』(F16B005)為主要IPC分類號之扣件相關專利：
本項分類號(F16B005)之專利包括『鉚接結構及鉚接方法、用於補償兩個待相連的構件之間的公差的裝置、一種具有雙向位置調節功能的支座元件、一種多層板鉚接扣緊件、多層板組件及待安裝多層板組件、一種密封壓鉚間隔柱螺母及連接機構、一種具有防滑設計的平面調整塊、FASTENER BIASING SYSTEM、MEANS FOR ATTACHING A ROOF BAR FOR A VEHICLE、FASTENING CLAMP、SYSTEM FOR CONNECTING、FASTENER ASSEMBLY、OPTIMIZED SEALING PROCESS、Air Bag Retainer with Assembly Prevention and Verification、DEVICE FOR COMPENSATING FOR TOLERANCES BETWEEN TWO COMPONENTS TO BE CONNECTED TO ONE ANOTHER、DEVICE FOR CONNECTING COMPONENTS AND ARRANGEMENT FOR COMPENSATING TOLERANCES』等專利，以下為本期專利摘要說明。

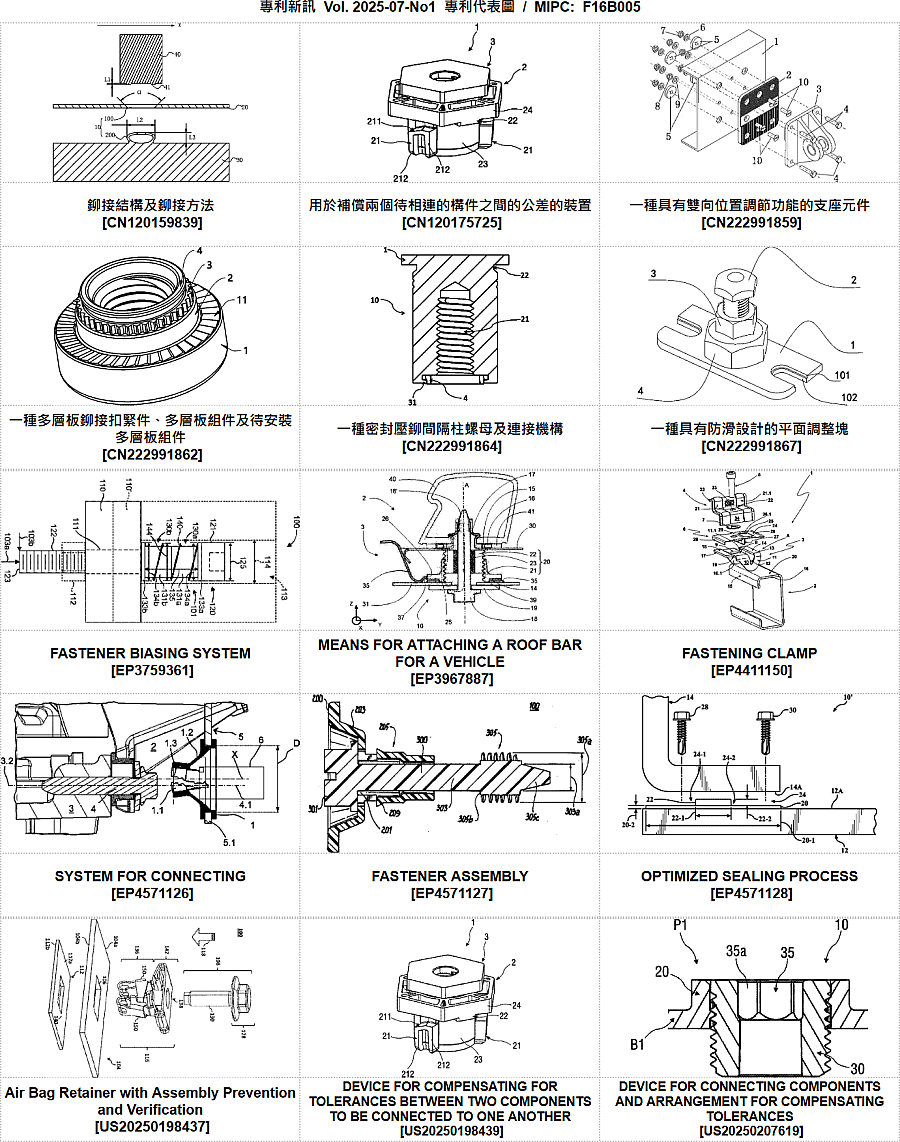

#專利代表圖 :
----
#專利摘要：
01. 鉚接結構及鉚接方法 [ CN120159839 ] :
本申請提供一種鉚接結構及鉚接方法。鉚接結構用於連接第一零件和第二零件，鉚接結構包括貫通設置於第一零件的連接孔和設置於第二零件的凸起；凸起採用彈性結構，凸起具有形成彈性結構的中空部，且凸起在衝壓後的沿第一方向的最大寬度大於在衝壓前的沿第一方向的最大寬度，以使凸起在衝壓前能夠穿過連接孔，並在衝壓後卡合於第一零件，通過結構之間的相互鎖定實現牢固連接，避免了鉚釘鬆動的風險。這種鉚接結構不僅提高了連接的穩定性，還減少了由於鬆動引起的強度減小和振動問題。
02. 用於補償兩個待相連的構件之間的公差的裝置 [ CN120175725 ] :
本發明涉及一種用於補償兩個待相連的構件(B1，B2)之間的公差的裝置(1)，包括至少具有帶內螺紋(25)的空腔(26)的基座元件(2)；以及具有外螺紋(33)的補償元件(3)，該補償元件(3)與基座元件(2)螺紋接合或者可與基座元件(2)螺紋接合，並且可通過相對於基座元件(2)旋轉而從起始位置(P1)移動到補償位置(P2)，其中，至少補償元件(3)的外螺紋(33)具有形狀不同於圓形橫截面的橫截面，並且在補償位置(P2)與基座元件(2)的內螺紋(25)摩擦接合，用於擰緊螺釘元件(4)。
03. 一種具有雙向位置調節功能的支座元件 [ CN222991859 ] :
本實用新型公開一種具有雙向位置調節功能的支座元件，包括：基體、雙向調節齒板和支座；雙向調節齒板劃分為兩個調整區域；第一調整區域設置有沿第一方向的長條齒，第二調整區域設置有沿第二方向的長條齒；支座端面劃分為兩個調整區域；第三調整區域設置有沿第一方向的長條齒，第四調整區域設置有沿第二方向的長條齒；支座內側端面的第三調整區域與雙向調節齒板外側端面的第一調整區域的長條齒嚙合，用於在第一方向上調整支座位置，支座內側端面的第四調整區域與雙向調節齒板外側端面的第二調整區域的長條齒嚙合，用於在第二方向上調整支座位置。本實用新型的技術方案解決了現有支座的位置調節方案的調整施工工藝複雜，墊片容易磨損造成功能失效或者性能降低的問題。
04. 一種多層板鉚接扣緊件、多層板組件及待安裝多層板組件 [ CN222991862 ] :
本實用新型涉及一種扣緊件，尤其涉及一種多層板鉚接扣緊件，其中包括沿軸向依次設置的法蘭部、臺階部、花齒部和導向部；法蘭部的直徑大於臺階部的直徑和花齒部的直徑；導向部由導向部與花齒部相連接處至導向部的另一端沿軸向外翻，導向部在導向部與花齒部相連接處的直徑小於花齒部的直徑，且導向部的另一端直徑也小於花齒部的直徑；其中，第一孔的直徑在導向部的另一端直徑和花齒部的直徑之間，第二孔的直徑大於臺階部的直徑和花齒部的直徑，且小於法蘭部的直徑。通過本實用新型的結構，可通過依次設置的法蘭部、臺階部、花齒部和導向部的多層結構，借助對頂板鉚接固定、對底板卡設固定的方法實現多層板的連接，成本較低且強度滿足要求。
05. 一種密封壓鉚間隔柱螺母及連接機構 [ CN222991864 ] :
本實用新型公開一種密封壓鉚間隔柱螺母及連接機構，法蘭頭部與主體部的連接處設有沿主體部徑向方向向內凹陷的環形槽；主體部遠離法蘭頭部的一端設有內螺紋孔，主體部遠離法蘭頭部的一端內設有能夠放置密封件的容納槽；密封件設有第一通孔，第一通孔的內徑大於內螺紋孔的最大內徑；容納槽外壁設有能夠發生形變的限位部，在與密封件連接前，限位部為沿主體部軸向向下突出並延伸至主體部底部；限位部與密封件連接後，限位部的底部被擠壓至與主體部底部齊平。本實用新型具有以下優點：密封件與主體部的容納槽連接，不鬆脫，連接緊密；密封壓鉚間隔柱螺母可以使兩塊板材間隔連接，密封件與第二板材連接面鎖緊連接，具有密封防水的功能。
06. 一種具有防滑設計的平面調整塊 [ CN222991867 ] :
本實用新型涉及防滑緊固件技術領域，公開了一種具有防滑設計的平面調整塊。包括：基板、防滑螺栓、第一調整塊和第二調整塊，第一調整塊和第二調整塊貼合，第一調整塊設置有螺母凹槽，第二調整塊設置有螺母凸塊，螺母凹槽和螺母凸塊吻合，螺母凹槽用於卡住螺母凸塊，第二調整塊設置有螺母柱，基板設置有通孔，螺母柱插設在通孔，第一調整塊開設第一螺栓孔，第二調整塊開設螺栓限位槽，第一螺栓孔和螺栓限位槽貼合防滑螺栓，基板開設若干個第一凹槽，若干個第一凹槽關於基板呈軸對稱。本實用新型具有良好的防滑性和固定性的特點。
07. FASTENER BIASING SYSTEM [ EP3759361 ] :
本發明揭露了一種用於緊固件 (120) 的偏壓系統 (101)。此偏置系統 (101) 可包括一個套筒 (130, 130b)，該套筒被構造成圍繞緊固件 (120) 的桿部 (122) 佈置，並且可操作以在緊固件 (120) 和與其耦合的部件 (110) 之間形成第一緊路徑的至少一部分，從而通過套筒 (130a, 緊固件 (130a) 對緊固件 (120a) 對緊固件應用此偏置系統 (101) 還可包含一個彈簧 (140)，該彈簧被構造成與套筒 (130a, 130b) 關聯，並且可操作以在緊固件 (120) 和部件 (110) 之間形成與第一負載路徑平行的第二負載路徑的至少一部分，以便於將緊偏固件 (120) 之間形成與第一負載路徑平行的第二負載路徑的至少一部分，以便於將緊偏固件 (120) 遠離部件。
A biasing system (101) for use with a fastener (120) is disclosed. The biasing system (101) can include a sleeve (130, 130b) configured to be disposed about a shank (122) of a fastener (120) and operable to form at least a portion of a first load path between the fastener (120) and a component (110) coupled to the fastener (120) to preload the fastener (120) through the sleeve (130a, 130b). The biasing system (101) can also include a spring (140) configured to be associated with the sleeve (130a, 130b) and operable to form at least a portion of a second load path parallel to the first load path between the fastener (120) and the component (110) to facilitate biasing the fastener (120) away from the component (110).
08. MEANS FOR ATTACHING A ROOF BAR FOR A VEHICLE [ EP3967887 ] :
本發明涉及一種用於車輛的裝置（2），該裝置包括：車頂（3），該車頂包括第一板（30）和第二板（35）；車頂架（40）；以及用於將車頂架（40）固定到車頂（3）的裝置（10）。固定裝置（10）包括沿著主軸線（A）的可調式墊片（20），可調式墊片（20）設置在第一板（30）和第二板（35）之間，並且包括固定到車頂架（40）的螺帽（17）和螺絲（18），螺絲在穿過第二板（35）、可調式墊片（20）和第一板（30）後能夠與螺帽（17）配合，可調節墊片（20）旨在在螺絲（18）擰入可調節墊片的作用下延伸，以便與第一板和第二板接觸。
L'invention porte sur un agencement (2) pour véhicule comprenant un pavillon (3) comprenant une première tôle (30) et une deuxième tôle (35), une barre de toit (40) et un moyen de fixation (10) de la barre de toit (40) sur le pavillon (3), le moyen de fixation (10) comprenant une entretoise réglable (20) suivant un axe principal (A), l'entretoise réglable (20) étant agencée entre la première tôle (30) et la deuxième tôle (35), et comprenant un écrou (17) fixé à la barre de toit (40), une vis (18), la vis étant apte à coopérer avec l'écrou (17) après avoir traversé la deuxième tôle (35), l'entretoise réglable (20) et la première tôle (30), l'entretoise réglable (20) étant destinée à s'étendre sous l'action du vissage de la vis (18) au sein de l'entretoise réglable de sorte à venir au contact de la première tôle et de la deuxième tôle.
09. FASTENING CLAMP [ EP4411150 ] :
所描述的是一種緊固夾具 1，用於將細長的剛性物體（例如支撐型材、面板（例如光伏模組）、其部件等）緊固到通常由多個支撐件 2 形成的子結構上，包括：
- 帶有夾緊延伸部 33 的夾緊元件 4，用於與待緊固的物體 30 接合； 35,
-帶有連接元件A的連接部件3，用於將緊固夾具1支撐在底座的支撐件2的支座上，其中，支座指向與型材支撐件2提供的接觸面20相反的方向，待緊固的物體放置在該接觸面上，連接元件A具有一個在支撐件2下方嚙合的支座，用於支撐在支撐件2的支座上，並且連接部件3具有位於支撐件2側端附近的支撐段18，當緊固夾具1固定到支撐件2上時，該支撐段作用在待緊固的物體30和/或夾緊元件4的支撐腿34上，以及
- 張力裝置5、7，用於將支撐在待緊固的物體30上的夾緊元件4相對於連接部件3張緊，從而通過夾緊元件4將夾緊力施加到待緊固的物體30上，該張緊裝置具有張緊裝置 5，夾緊軸被引導經過支撐件 2 的側端，緊緊裝置可連接到該側端。
Beschrieben ist eine Befestigungsklemme 1 zum Befestigen eines langgestreckten, biegesteifen Gegenstandes, etwa eines Trägerprofiles, eines Paneels, etwa eines Photovoltaik-Moduls, einer Komponente dafür oder dergleichen, an einer aus typischerweise mehreren Trägern 2 gebildeten Unterkonstruktion, umfassend:
- ein Klemmelement 4 mit einem zur Anlage an einem zu befestigenden Gegenstand 30 vorgesehenen Klemmfortsatz 33; 35,
- ein Anschlussteil 3 mit einem Anschlussorgan A zum Abstützen der Befestigungsklemme 1 an einem Widerlager des Trägers 2 der Unterkonstruktion, wobei das Widerlager in die entgegengesetzte Richtung einer durch den Profilträger 2 bereitgestellten Anlagefläche 20, auf dem der zu befestigende Gegenstand aufliegt, weist, welches Anschlussorgan A ein den Träger 2 untergreifendes Widerlager zur Abstützung an dem Widerlager des Trägers 2 und das Anschlussteil 3 einen benachbart zu dem seitlichen Abschluss des Trägers 2 befindlichen Stützabschnitt 18 aufweisen, der bei an dem Träger 2 befestigter Befestigungsklemme 1 gegen den zu befestigenden Gegenstand 30 und/oder einen Stützschenkel 34 des Klemmelements 4 wirkt, und
- eine Spanneinrichtung 5, 7 zum Spannen des an einem zu befestigenden Gegenstand 30 abgestützten Klemmelementes 4 gegenüber dem Anschlussteil 3, sodass eine Klemmkraft über das Klemmelement 4 auf den zu befestigenden Gegenstand 30 aufgebracht wird, welche Spanneinrichtung über ein Spannmittel 5 verfügt, dessen Spannwirkachse an dem seitlichen Abschluss des Trägers 2, an den die Befestigungsklemme 1 anschließbar ist, vorbeigeführt ist.
10. SYSTEM FOR CONNECTING [ EP4571126 ] :
本發明涉及一種用於將附加部件 2 連接到組件 3 並預組裝附加部件 2 的系統，該系統包括用於連接的螺栓 4 和用於將螺栓 4 及其螺栓軸 4.1 牢固地固定到附加部件 2 的開口 2.1 上的保持器 1。其中，螺栓 4 與保持器 1 的組裝方式使其與開口 2.1 的中心軸 X 基本同軸。該系統適用於各種不同的結構，並且更加簡單。保持器 1 可變形，使得螺栓 4 能夠繞樞軸 Y 從預組裝位置樞轉到與中心軸 X 成 α 角的位置，和/或使螺栓 4 平行於預組裝位置移動。
The invention relates to a system for connecting an add-on part 2 to a component 3 and for pre-assembling the add-on part 2, comprising a bolt 4 for connecting and a retainer 1 for captively fastening the bolt 4 with a bolt axis 4.1 to an opening 2.1 of the add-on part 2, wherein the bolt 4 is assembled with the retainer 1 in such a way that the bolt 4 is aligned in an essentially coaxial position with a centre axis X of the opening 2.1. The system should be used for a variety of different constructions and should be simpler. The retainer 1 is deformable in such a way that the bolt 4 can be pivoted from a pre-assembled position about a pivot axis Y into a position set at an angle α to the centre axis X and/or the bolt 4 can be moved in parallel to the pre-assembled position.
11. FASTENER ASSEMBLY [ EP4571127 ] :
一種用於將第一結構(400)連接至至少部分位於第一結構(400)後方的第二結構(500)的緊固組件(100)，其可包括一個夾子(200)，該夾子被配置成沿軸向插入第一結構(400)上的開口(401)。夾子(200)可配置成在沿軸向插入第一結構(400)的開口(401)時與第一結構(400)接合，使得夾子(200)被配置成沿軸向保持在第一結構(400)上，夾子(200)限定了一個貫穿通道(201)。此組件(100)可包括一個緊固件(300)，該緊固件被配置成穿過貫穿通道(201)，沿軸向延伸超過夾子(200)，從而與第二結構(500)的配合部分配合。夾子 (200) 和緊固件 (300) 可配置為使得當緊固件 (300) 穿過通道 (201) 前進超過閾值插入位置時，夾子 (200) 軸向限制緊固件 (300) 的運動，以牢固地保持緊固件 (300) 並防止緊固件 (300) 退出。
A fastening assembly (100) for attaching a first structure (400) to a second structure (500) located at least partially behind the first structure (400) can include a clip (200) configured to insert into an opening (401) in the first structure (400) in an axial direction. The clip (200) can be configured to engage the first structure (400) when inserted into the opening (401) of the first structure (400) in the axial direction such that the clip (200) is configured to be axially retained to the first structure (400), the clip (200) defining a passthrough channel (201). The assembly (100) can include a fastener (300) configured to insert through the passthrough channel (201) to extend beyond the clip (200) in the axial direction to mate with a mating portion of the second structure (500). The clip (200) and fastener (300) can be configured such that the clip (200) axially limits a motion of the fastener (300) when the fastener (300) is advanced through the passthrough channel (201) beyond a threshold insertion position to captively retain the fastener (300) and prevent backing out of the fastener (300).
12. OPTIMIZED SEALING PROCESS [ EP4571128 ] :
一種密封組件的方法包括：將第一密封膠條施加到第一組件上，該第一密封膠條在橫截面視圖中具有第一寬度和第一高度，其中第一個寬度大於第一高度。此方法還包括：將第二密封膠條施加到第一密封膠條上，該第二密封膠條在橫截面視圖中具有第二寬度和第二高度，從而形成密封膠堆疊。第二寬度等於或小於第二高度，且第二寬度小於第一寬度。此方法還包括：在密封膠堆疊上方佈置第二個組件，使得密封膠堆疊位於第一組件和第二組件之間。此外，該方法還包括：將第二組件固定到第一組件上，並將密封膠堆疊擠壓在第一組件和第二組件之間，從而透過第一組件和第二組件的流變流動形成流體密封。
A method of sealing a component assembly includes applying onto a first component a first sealant bead having, in a cross-sectional view, a first width and a first height, wherein the first width is greater than the first height. The method also includes applying over the first sealant bead a second sealant bead having, in the cross-sectional view, a second width and a second height, thereby generating a sealant stack. The second width is equal to or smaller than the second height and the second width is smaller than the first width. The method additionally includes arranging over the sealant stack a second component, such that the sealant stack is positioned between the first and second components. Furthermore, the method includes fastening the second component to the first component with the sealant stack squeezed therebetween to generate a fluid-tight seal via rheological flow of the first and second sealant beads.
13. Air Bag Retainer with Assembly Prevention and Verification [ US20250198437 ] :
本發明描述了一種用於將第一部件連接至第二部件的緊固件組件。該組件包括一個緊固件和一個沖壓金屬保持器。緊固件包括一個頭部和一個桿部，而沖壓金屬保持器則具有一個主體部分和一對彈性連接至主體部分的保持器支腿，該保持器支架可在第一位置和第二位置之間轉換。主體部分包含一個內螺紋套環，該套環限定了一個保持器開口，該開口可容納並固定桿部的至少一部分。每個保持器支架包括一個平面部分，該平面部分具有位於平面部分相對兩側的第一突出部和第二突出部。在第一位置，第一突出部阻止緊固件被驅動至內螺紋套環；在第二位置，第一突出部允許緊固件被驅動至套環。
A fastener assembly for coupling a first component to a second component is described. The assembly includes a fastener and a stamped-metal retainer. The fastener includes a head and a shank, while the stamped-metal retainer features a body portion and a pair of retainer legs resiliently connected to the body portion, transitioning between a first and second position. The body portion incorporates an internally threaded collar that defines a retainer opening that can receive and secure at least part of the shank. Each retainer leg includes a planar portion with a first tab and a second tab positioned on opposite sides of the planar portion. In the first position, the first tab prevents the fastener from being driven into the internally threaded collar; in the second position, it permits the fastener to be driven into the collar.
14. DEVICE FOR COMPENSATING FOR TOLERANCES BETWEEN TWO COMPONENTS TO BE CONNECTED TO ONE ANOTHER [ US20250198439 ] :
一種用於補償兩個待連接部件之間公差的裝置，其可具有一個基座元件，該基座元件具有一個帶內螺紋的空腔；以及一個帶外螺紋的補償元件，該補償元件可與基座元件螺紋嚙合，並且可通過相對於基座元件旋轉從起始位置移動到補償位置。至少補償元件的外螺紋具有不同於圓形橫截面的橫截面形狀，並且在補償位置與基座元件的內螺紋摩擦嚙合，以擰緊螺絲構件。
A device for compensating for tolerances between two components to be connected to one another may have one base element having a cavity having an internal thread, and a compensation element having an external thread, which is or can be brought into threaded engagement with the base element and can be moved from a starting position into a compensating position by being rotated relative to the base element. At least the external thread of the compensation element has a cross section which differs in shape from a circular cross section and is in frictional engagement with the internal thread of the base element in the compensating position in order to tighten a screw member.
15. DEVICE FOR CONNECTING COMPONENTS AND ARRANGEMENT FOR COMPENSATING TOLERANCES [ US20250207619 ] :
一種用於補償兩個待互連部件之間公差的裝置，可具有至少一個基座元件和一個補償元件，該補償元件處於或可處於螺紋嚙合狀態。基座元件可具有一個腔體，腔體包含多個第一段，該第一段限定至少一個螺紋圈，以及多個第二段。補償元件可透過第一旋轉運動相對於基座元件從起始位置移動到補償位置，並且在補償位置與基座元件的第一段和/或第二段處於螺紋嚙合和/或摩擦嚙合和/或夾緊嚙合狀態，以便接收螺絲元件的第二個旋轉運動。
A device for compensating tolerances between two components to be interconnected may have at least one base element and a compensation element which is in or can be brought into threaded engagement. The base element may have a cavity having a number of first segments defining at least one thread turn and a number of second segments. The compensation element can be moved by a first rotary movement relative to the base element from a starting position into a compensating position and in the compensating position is in threaded engagement and/or frictional engagement and/or clamping engagement with the first segments and/or the second segments of the base element in order to receive a second rotary movement of a screw element.
----
五、以『緊固於壁或類似件內之銷釘或其他器件，通過將其插入為此而製作的壁孔內緊固』(F16B013)為主要IPC分類號之扣件相關專利：
本項分類號(F16B013)之專利包括『一種膨脹螺栓、一種雙卡式塑膠膨脹螺絲、一種膨脹螺栓及連接元件、一種可拆卸膨脹螺栓、ELASTIC FIXING SYSTEM OF ONE OR MORE PANELLINGS TO A SUPPORT STRUCTURE, IN PARTICULAR FOR THE MAKING AND INSTALLATION OF BALUSTRADES, PARAPETS, BARRIERS OR SIMILAR ACHITECTURAL ELEMENTS、A SUPPORT MOUNT AND METHOD THEREOF、FASTENING ELEMENT AND METHOD FOR FASTENING、ANCHOR SYSTEM WITH DUMBBELL-SHAPED ANCHOR ROD、ANCHOR SYSTEM WITH SHEAR ABSORBANCE SLEEVE、膨脹螺絲使用方法、膨脹螺栓之筒體製造方法及具有該筒體之膨脹螺栓組、Reusable Hanging Fastener with Sleeve、ANCHOR SYSTEM WITH DUMBBELL-SHAPED ANCHOR ROD、ANCHOR SYSTEM WITH SHEAR ABSORBANCE SLEEVE』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. 一種膨脹螺栓 [ CN222991879 ] :
本實用新型公開了一種膨脹螺栓，包括螺杆、膨脹管、平墊片、彈簧墊片和螺母，膨脹管為中空結構，膨脹管套設在螺杆上，螺杆的兩端分別自膨脹管的兩端露出，螺杆設置有螺紋段，平墊片、彈簧墊片和螺母配配置在螺紋段上，膨脹螺栓還包括壓力變形墊片，壓力變形墊片位於螺母和平墊片之間，壓力變形墊片為的縱截面呈“>”形、橫截面呈圓形的金屬墊片。本實用新型的膨脹螺栓配置有壓力變形墊片，在膨脹螺栓安裝在建築孔內後，壓力變形墊片的縱截面由“>”被擠壓變形為“n”形，通過查看壓力變形墊片的變形情況可直接得出膨脹螺栓的抗拉強度及安裝品質，不需要額外使用拉拔力測試儀進行二次檢驗，有效提高了膨脹螺栓的安裝可靠性和便利性。
02. 一種雙卡式塑膠膨脹螺絲 [ CN222991880 ] :
本實用新型公開了一種雙卡式塑膠膨脹螺絲，屬於塑膠膨脹螺絲技術領域,目的在於克服現有的塑膠膨脹螺絲容易脫落的缺陷。塑膠膨脹螺絲包括金屬螺絲和塑膠膨脹管，塑膠膨脹管的前端部具有第一膨脹部，塑膠膨脹管的後端部設有膨脹結構，膨脹結構包括第二膨脹部，以使金屬螺絲擰入塑膠膨脹管時，第一膨脹部和第二膨脹部均向外側脹開。通過在塑膠膨脹管的前端部和後端部都設置膨脹部，同時在第一膨脹部和第二膨脹部的外側設置凸起，使塑膠膨脹管放入牆體的固定孔時向內側收縮，金屬螺絲擰入時第一膨脹部和第二膨脹部均向外側漲開，大大提高了塑膠膨脹螺絲固定在牆上可承受的拉拔力。
03. 一種膨脹螺栓及連接元件 [ CN223004278 ] :
本實用新型涉及一種膨脹螺栓及連接元件，膨脹螺栓包括活動套筒、螺杆及螺母；螺杆的第一端側壁設有與螺母相適配的螺紋，螺杆的第二端側壁設有齒紋；活動套筒受到擠壓後徑向向外擴張，活動套筒的內側壁設有與螺杆的齒紋相適配的內齒紋，活動套筒的外側壁設有用於增強摩擦力的摩擦紋。使用時，先在孔洞內塞入活動套筒，後在活動套筒內敲入螺杆，螺杆通過齒紋擠壓活動套筒向外擴張，使得活動套筒固定在孔洞內，且齒紋的相互作用也將螺杆進行了固定，避免了螺杆鬆動退出。本實用新型方案在膨脹螺栓的螺杆外側壁設置齒紋，活動套筒內壁設置齒紋、外壁設置摩擦紋，很好地增強了膨脹螺栓的固定效果，避免了固定架的鬆脫。
04. 一種可拆卸膨脹螺栓 [ CN223004279 ] :
一種可拆卸膨脹螺栓，包括螺杆（1）和脹套（2），螺杆（1）用於留在螺栓孔中的內側端設有脹頭（3），螺杆（1）靠外側端的外周面設有外螺紋，脹套（2）的內側端留有軸向設置的脹縫（4），所述脹套（2）的外側端設有螺紋連接部（5），螺紋連接部（5）的外周面設有超出脹套（2）外徑的突棱（6），螺紋連接部（5）的內壁設有與螺杆（1）外周面的外螺紋配合的內螺紋，脹套（2）通過螺紋連接部（5）與螺杆（1）螺接，螺杆（1）的外側端設有工具扭轉的旋擰部（7）。具有結構簡單、設計合理、使用效果好的優點。
05. ELASTIC FIXING SYSTEM OF ONE OR MORE PANELLINGS TO A SUPPORT STRUCTURE, IN PARTICULAR FOR THE MAKING AND INSTALLATION OF BALUSTRADES, PARAPETS, BARRIERS OR SIMILAR ACHITECTURAL ELEMENTS [ EP3861220 ] :
本發明描述了一種將一個或多個所述面板(2)陣列固定到結構(8)的肩部(80)上的固定係統(1)，該結構包括一個或多個沿上線排列的上部約束件(Pfs)和一個或多個沿下線排列的下部約束件(Pfi)。根據本發明，當所述面板(2)之一受到衝擊力(F)時，除了扭矩(C)外，還會向每個所述上部約束件(Pfs)傳遞拉力(Ft)，並且除了扭矩(C)外，還會向每個所述下部約束件(Pfi)傳遞壓力(Fp)，所述上部約束件(Pfs)和下部約束力為此，固定係統(1)利用了設有適當彈性聯軸器的約束件(Pfs、Pfi)。
There is described a fixing system (1) of an array of one or more of said panels (2) to the shoulder (80) of a structure (8) comprising one or more upper constraints (Pfs) aligned along an upper line and one or more lower constraints (Pfi) aligned along a lower line. According to the invention, when one of said panels (2), subject to an impulsive force (F), transmits a pulling force (Ft) in addition to torque (C) to each of said upper constraints (Pfs) and a pressing force (Fp) in addition to said torque (C) to each of said lower constraints (Pfi), said upper (Pfs) and lower (Pfi) constraints are able to yield elastically to said stresses (Ft, Fp, C). To this end, the fixing system (1) makes use of constraints (Pfs, Pfi) provided with suitable elastic couplings.
06. A SUPPORT MOUNT AND METHOD THEREOF [ EP4001674 ] :
本發明涉及一種用於將乾式牆結構安裝到表面的緊固件，特別是用於將乾式牆板安裝到金屬結構上的緊固件。本發明也公開了一種將乾式牆結構固定在金屬結構上的方法。具體而言，本發明提供了一種用於乾式牆結構（200）的自鑽孔支撐座（100），其包括大致圓柱形的主體，該主體在近端具有凸緣頭部（140），以及一個外螺紋錨固部（125），該錨固部沿著所述圓柱形主體的縱向中心軸線從所述凸緣頭部（140）延伸至遠端，其中所述凸緣頭部（140）包括至少一個磁性連接件（142），當所述凸緣頭部（140）與乾式牆結構接觸時，該磁性連接件適於將所述支撐座（100）可滑動地連接到金屬結構上。
The present invention relates to a fastener for mounting a drywall structure to a surface, in particular for mounting drywall sheet to a metal structure. A method of fixing a drywall structure to a metal structure is also disclosed. In particular, the present invention provides for a self-drilling support mount (100) for a drywall structure (200), including a substantially cylindrical body having a flanged head portion (140) at a proximal end and an externally threaded anchor portion (125) extending away from said flanged head portion (140) along a longitudinal centre axis of said cylindrical body towards a distal end, wherein said flanged head portion (140) comprises at least one magnetic attachment member (142) adaptedto slidably movably attach said support mount (100) to a metal structure when said flanged head portion (140) is in contact with the drywall structure.
07. FASTENING ELEMENT AND METHOD FOR FASTENING [ EP4332391 ] :
本發明涉及一種緊固元件，該緊固元件具有由塑料製成的銷釘套筒和用於驅動到銷釘套筒中的衝擊元件，其中，當衝擊元件被驅動到銷釘套筒中時，衝擊元件至少部分地在徑向方向上撐開銷釘套筒，其中，衝擊元件具有軸和頭部，其中，軸至少部分地設有螺紋結構，並且頭部設有外部驅動結構，其中，頭部具有從外部驅動結構延伸到頭部的自由端的衝擊部分，並且其中，衝擊部分的外徑小於外部驅動結構的外徑。
Die Erfindung betrifft ein Befestigungselement mit einer Dübelhülse aus Kunststoff und einem Einschlagelement zum Eintreiben in die Dübelhülse, wobei das Einschlagelement die Dübelhülse beim Eintreiben des Einschlagelements in die Dübelhülse wenigstens abschnittsweise in radialer Richtung aufspreizt, wobei das Einschlagelement einen Schaft und einen Kopf aufweist, wobei der Schaft wenigstens abschnittsweise mit einer Gewindeausbildung und der Kopf mit einer Außenantriebsausbildung versehen ist, wobei der Kopf einen Schlagabschnitt aufweist, der sich ausgehend von der Außenantriebsausbildung bis zum freien Ende des Kopfs erstreckt, und wobei der Schlagabschnitt einen kleineren Außendurchmesser aufweist als die Außenantriebsausbildung.
08. ANCHOR SYSTEM WITH DUMBBELL-SHAPED ANCHOR ROD [ EP4575238 ] :
一種錨固系統，包括：一個嵌入式錨和一根錨桿，該錨桿包括：一個錨桿第一端；以及設於該錨桿第一端的第一外螺紋。此嵌入式錨點包括：一個具有可擴張第一端和錨桿第二端的錨套；一個可驅動至錨套內安裝位置的插塞；以及一個用於與第一外螺紋螺紋嚙合的內螺紋。此錨桿還包括：一個錨桿剪切吸收區；以及一個錨桿屈服區，位於錨桿剪切吸收區和錨桿第一端之間。此錨桿的尺寸設計成：安裝後，錨桿剪切吸收區位於錨套第二端內。錨桿在錨桿屈服區內的橫截面積小於在錨桿剪切吸收區內的橫截面積。
Anchor system comprising a drop-in anchor and an anchor rod, which comprises an anchor rod first end, and a first external thread provided at the anchor rod first end. The drop-in anchor comprises an anchor sleeve having an expandable first end and an anchor sleeve second end, a plug that is able to be driven into an installed position within the anchor sleeve, and an internal thread for threadedly engaging the first external thread. The anchor rod further comprises an anchor rod shear absorbance region and an anchor rod yield region, which is located between the anchor rod shear absorbance region and the anchor rod first end. The anchor rod is so dimensioned that the anchor rod shear absorbance region is located within the anchor sleeve second end when installed. The anchor rod has, within the anchor rod yield region, smaller cross section than it has in the anchor rod shear absorbance region.
09. ANCHOR SYSTEM WITH SHEAR ABSORBANCE SLEEVE [ EP4575239 ] :
錨固系統包括一個嵌入式錨和一個錨桿。錨桿包括一個錨桿第一端，以及位於錨桿第一端的第一外螺紋。嵌入式錨點包括一個錨套，該錨套具有一個可膨脹的第一端和一個錨套第二端。嵌入式錨還包括一個膨脹塞。錨套還包括一個內螺紋，用於與錨桿的第一外螺紋螺紋嚙合。嵌入式錨還包括一個剪切吸收套管，該剪切吸收套管位於錨套的第二端。錨桿穿過剪切吸收套管。剪切吸收套管的外橫截面積與錨套第二端的外橫截面積相同。剪切吸收套管的內橫截面積小於錨套第二端的內橫截面積。
Anchor system comprising a drop-in anchor and an anchor rod. The anchor rod comprises an anchor rod first end, and a first external thread at the anchor rod first end. The drop-in anchor comprises an anchor sleeve having an expandable first end and an anchor sleeve second end. The drop-in anchor further comprises an expander plug. The anchor sleeve further comprises an internal thread for threadedly engaging the first external thread of the anchor rod. The drop-in anchor further comprises a shear absorbance sleeve that is provided at the anchor sleeve at the anchor sleeve second end of the anchor sleeve. The anchor rod passes through the shear absorbance sleeve. The shear absorbance sleeve has same outer cross section than has the anchor sleeve at the anchor sleeve second end. The shear absorbance sleeve has smaller inner cross section than has the anchor sleeve at the anchor sleeve second end.
10. 膨脹螺絲使用方法 [ TW202523984 ] :
本發明提供一種膨脹螺絲使用方法，包含以下步驟：將一膨脹螺絲放置在孔洞，其中該膨脹螺絲包含有一螺絲件以及一套筒件，該螺絲件具有一尾部、一身部、一頭部以及至少一槽溝，該槽溝縱向設置在該身部以及該頭部，該套筒件具有至少一鉤拉部，該鉤拉部可分離地置入於該槽溝，該套筒件靠近該尾部的一端被該尾部的該擴張結構開撐，該套筒件被開撐的一端嵌卡在該孔洞的側壁面；使用工具轉動螺絲件，其中該工具具有可轉動的一固接件，當該固接件固定連接於該頭部時，工具便可轉動該螺絲件，帶動放置於該槽溝內的該鉤拉部，使得該套筒件潰縮而縮小，讓該套筒件與該孔洞的側壁面分離；以及從孔洞中取出膨脹螺絲。
11. 膨脹螺栓之筒體製造方法及具有該筒體之膨脹螺栓組 [ TWI887745 ] :
一種膨脹螺栓組，用以解決習知膨脹螺栓組之筒體不易擴張的問題。係包含：一筒體供一螺桿置入，藉由該螺桿或該筒體具有相配合之錐形部，以使該筒體可以成徑向擴張，以使該膨脹螺栓組可以牢固地定位於一固定物的孔中。本發明一併揭示該膨脹螺栓之筒體製造方法。
12. Reusable Hanging Fastener with Sleeve [ US20250198443 ] :
一種用於將物體固定或懸掛在牆壁上的可重複使用懸掛緊固件，其帶有套筒，包括：主體，其具有螺紋柱和頭部；以及套筒，其由彈性聚合物製成。該套筒還包括空心芯體、具有內螺紋的第一端以及包含墊圈的第二端。螺紋柱與套筒第一端的內螺紋嚙合。主體的頭部還包括用於容納工具的抓握結構，主體還包括位於螺紋柱和頭部之間的墊片。套筒的墊圈包括從墊圈表面延伸至套筒第一端的突起。
A reusable hanging fastener with a sleeve for fixing or hanging objects on a wall includes a body having a threaded post and a head, and a sleeve comprised of a resilient polymer. The sleeve further includes a hollow core, a first end having internal threading, and a second end comprising a washer. The threaded post is engaged with the internal threading of the first end of the sleeve. The head of the body further includes a gripping feature configured to receive a tool and the body further includes a spacer between the threaded post and the head. The washer of the sleeve includes protrusions extending from a surface of the washer toward the first end of the sleeve.
13. ANCHOR SYSTEM WITH DUMBBELL-SHAPED ANCHOR ROD [ WO2025131711 ] :
一種錨固系統，包括：一個嵌入式錨和一根錨桿，該錨桿包括：一個錨桿第一端；以及設於該錨桿第一端的第一外螺紋。此嵌入式錨點包括：一個具有可擴張第一端和錨桿第二端的錨套；一個可驅動至錨套內安裝位置的插塞；以及一個用於與第一外螺紋螺紋嚙合的內螺紋。此錨桿還包括：一個錨桿剪切吸收區；以及一個錨桿屈服區，位於錨桿剪切吸收區和錨桿第一端之間。此錨桿的尺寸設計成：安裝後，錨桿剪切吸收區位於錨套第二端內。錨桿在錨桿屈服區內的橫截面積小於在錨桿剪切吸收區內的橫截面積。
Anchor system comprising a drop-in anchor and an anchor rod, which comprises an anchor rod first end, and a first external thread provided at the anchor rod first end. The drop-in anchor comprises an anchor sleeve having an expandable first end and an anchor sleeve second end, a plug that is able to be driven into an installed position within the anchor sleeve, and an internal thread for threadedly engaging the first external thread. The anchor rod further comprises an anchor rod shear absorbance region and an anchor rod yield region, which is located between the anchor rod shear absorbance region and the anchor rod first end. The anchor rod is so dimensioned that the anchor rod shear absorbance region is located within the anchor sleeve second end when installed. The anchor rod has, within the anchor rod yield region, smaller cross section than it has in the anchor rod shear absorbance region.
14. ANCHOR SYSTEM WITH SHEAR ABSORBANCE SLEEVE [ WO2025131779 ] :
錨固系統包括一個嵌入式錨和一個錨桿。錨桿包括一個錨桿第一端，以及位於錨桿第一端的第一外螺紋。嵌入式錨點包括一個錨套，該錨套具有一個可膨脹的第一端和一個錨套第二端。嵌入式錨還包括一個膨脹塞。錨套還包括一個內螺紋，用於與錨桿的第一外螺紋螺紋嚙合。嵌入式錨還包括一個剪切吸收套管，該套管位於錨套的第二端。錨桿穿過剪切吸收套管。剪切吸收套管的外橫截面積與錨套第二端的外橫截面積相同。剪切吸收套管的內橫截面積小於錨套第二端的內橫截面積。
Anchor system comprising a drop-in anchor and an anchor rod. The anchor rod comprises an anchor rod first end, and a first external thread at the anchor rod first end. The drop-in anchor comprises an anchor sleeve having an expandable first end and an anchor sleeve second end. The drop-in anchor further comprises an expander plug. The anchor sleeve further comprises an internal thread for threadedly engaging the first external thread of the anchor rod. The drop- in anchor further comprises a shear absorbance sleeve that is provided at the anchor sleeve at the anchor sleeve second end of the anchor sleeve. The anchor rod passes through the shear absorbance sleeve. The shear absorbance sleeve has same outer cross section than has the anchor sleeve at the anchor sleeve second end. The shear absorbance sleeve has smaller inner cross section than has the anchor sleeve at the anchor sleeve second end.
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
