2024-07-No2-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

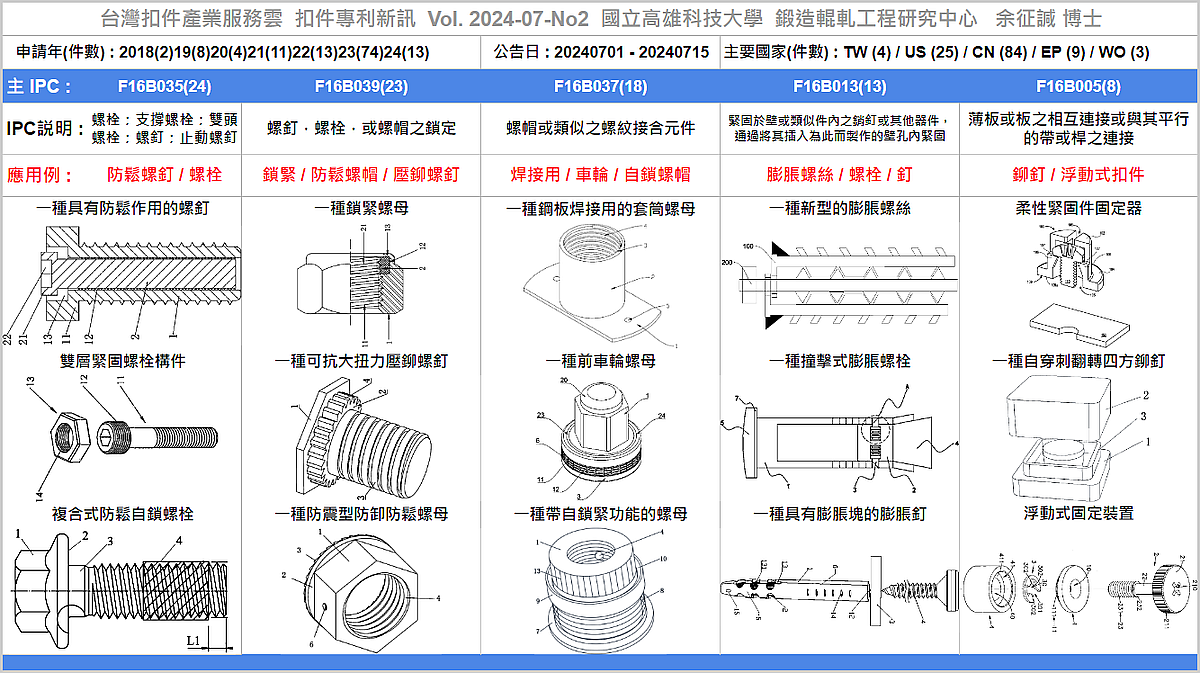

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件專利新訊 (2024-07-No2)：
全球專利資料庫近期公告125筆扣件新專利，公告日介於20240701至20240715間，申請國件數分別為台灣(TW)4件、美國(US)25件、中國(CN)84件、歐洲(EP)9件與世界(WO)3件，專利權人包括台灣的『達霆精密工業有限公司、林培長、何人東』;美國的『Nord-Lock Switzerland GmbH、Illinois Tool Works Inc.、ENDURALOCK, LLC、ULTEX CORPORATION、SLI Assets GmbH & Co. KG』;中國的『蘇州凱恩德金屬成型技術有限公司、晉億實業股份有限公司、廈門同恆金屬有限公司、東莞棱毅五金製造有限公司、美國辛普森眾泰公司』；歐洲的『Penn Engineering & Manufacturing Corp.、Illinois Tool Works, Inc.、Laniol GmbH、Kawasaki Jukogyo Kabushiki Kaisha、Profil Verbindungstechnik GmbH & Co. KG』；與世界的『XI'AN XINYAO CERAMIC COMPOSITE MATERIAL CO., LTD.、NIPPON PLARAD CO.、HARDLOCK INDUSTRY CO., LTD.』 … 等專利權人(完整專利權人請詳參專利清單)。
本期以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035) 分類號為主，聚焦在『一種便於拆卸的螺栓緊固件、一種具有防鬆作用的螺釘、一種帶活動墊片的螺栓、雙層緊固螺栓構件、雙層緊固螺母構件、一種防鬆動螺栓元件、一種高強度防鬆動螺栓及使用方法、一種自填充式沉頭螺栓、緊固件和密封劑、一種四角防鬆動螺栓、一種帶有防滑絲結構的螺絲緊固件、一種高精度雙頭螺栓、內六角細牙緊定螺釘、一種車用一體式限位元安裝螺栓及其製造方法、一種螺旋面三角牙螺絲、可防止方頭螺栓與螺母安裝時旋轉失效的配合結構、裝配式T型螺栓、Fastener including a transition zone and method of use thereof、一種動力電池用緊固螺栓、複合式防鬆自鎖螺栓及新能源汽車用減速器、一種防墜落螺栓、一種具有止退功能的緊固件、一種高強度螺杆、SCREW』等專利。
其餘分類號及代表專利依序為：
(1) F16B039：BOLT TIGHTENING STRUCTURE CAPABLE OF REALIZING ONE-SIDED PRE-TIGHTENING AND ONE-SIDED LOCKING、一種防鬆元件及防鬆方法、螺釘夾頭頂緊裝置、一種高強螺栓用防鬆螺母、一種可自動壓緊調節的尼龍螺母、一種鎖緊螺母、一種拉力調節螺栓、一種可抗大扭力壓鉚螺釘、一種防腐防鬆螺栓裝置、一種防震型防卸防鬆螺母。
(2) F16B037：一種鋼板焊接用的套筒螺母、一種便於固定的鉚壓螺母、FASTENER ASSEMBLIES AND NUT PLATE ASSEMBLIES FOR FASTENER ASSEMBLIES、一種可調節螺母、一種前車輪螺母及其製備工藝、一種鎖緊螺母、一種複合型螺母結構、一種防脫落六角螺母、一種帶自鎖緊功能的螺母、一種鐵塔地腳防鬆緊固螺母。
(3) F16B013：一種膨脹螺栓及其套筒、一種緊固裝置、一種新型的膨脹螺絲、一種免鑽孔牆面螺絲、一種螺絲用脹管、FAST AND SIMPLE EXPANSION BOLT、一種新型的膨脹螺絲、一種膨脹連接件及其製造系統、方法、一種撞擊式膨脹螺栓、內爆筋膨脹管脹栓。
(4)F16B005：一種用於線夾的緊固件、Tolerance compensation element, component with the tolerance compensation element as well as associated connection between a first and a second component, production method and connecting method、柔性緊固件固定器、STUD BOLT FIXTURE、QUICK-CHANGE LOCK ASSEMBLY AND LOCKING DEVICE USING SAME、THREADED FASTENING ARRANGEMENT、一種自穿刺翻轉四方鉚釘、浮動式固定裝置、、等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-07-No2, https://www.tw-fastener.com/tfsc/knowledge/BLP_9c4c2d63-b237-4e1c-97d1-183764fcde71
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-07-No2, 專利清單 EXCEL, https://docs.google.com/spreadsheets/d/1cINDjdm4fgBleEoRpkLU51EODtoife4Q/edit?usp=sharing&ouid=112972152770097436121&rtpof=true&sd=true
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-07-No2, 專利説明書 PDF, https://drive.google.com/drive/folders/1SWcXjWz9Fx4R7jL3WFu0FmkqmMLWtnSl?usp=sharing
----
(點擊開啓全文: https://www.tw-fastener.com/tfsc/knowledge/BLP_9c4c2d63-b237-4e1c-97d1-183764fcde71 )
----
Tag : #Fasteners, #Patent, #Review .
----
一、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035)為主要IPC分類號之扣件相關專利：
本項分類號(F16B035)之專利包括『一種便於拆卸的螺栓緊固件、一種具有防鬆作用的螺釘、一種帶活動墊片的螺栓、雙層緊固螺栓構件、雙層緊固螺母構件、一種防鬆動螺栓元件、一種高強度防鬆動螺栓及使用方法、一種自填充式沉頭螺栓、緊固件和密封劑、一種四角防鬆動螺栓、一種帶有防滑絲結構的螺絲緊固件、一種高精度雙頭螺栓、內六角細牙緊定螺釘、一種車用一體式限位元安裝螺栓及其製造方法、一種螺旋面三角牙螺絲、可防止方頭螺栓與螺母安裝時旋轉失效的配合結構、裝配式T型螺栓、Fastener including a transition zone and method of use thereof、一種動力電池用緊固螺栓、複合式防鬆自鎖螺栓及新能源汽車用減速器、一種防墜落螺栓、一種具有止退功能的緊固件、一種高強度螺杆、SCREW』等專利，以下為本期專利摘要說明。

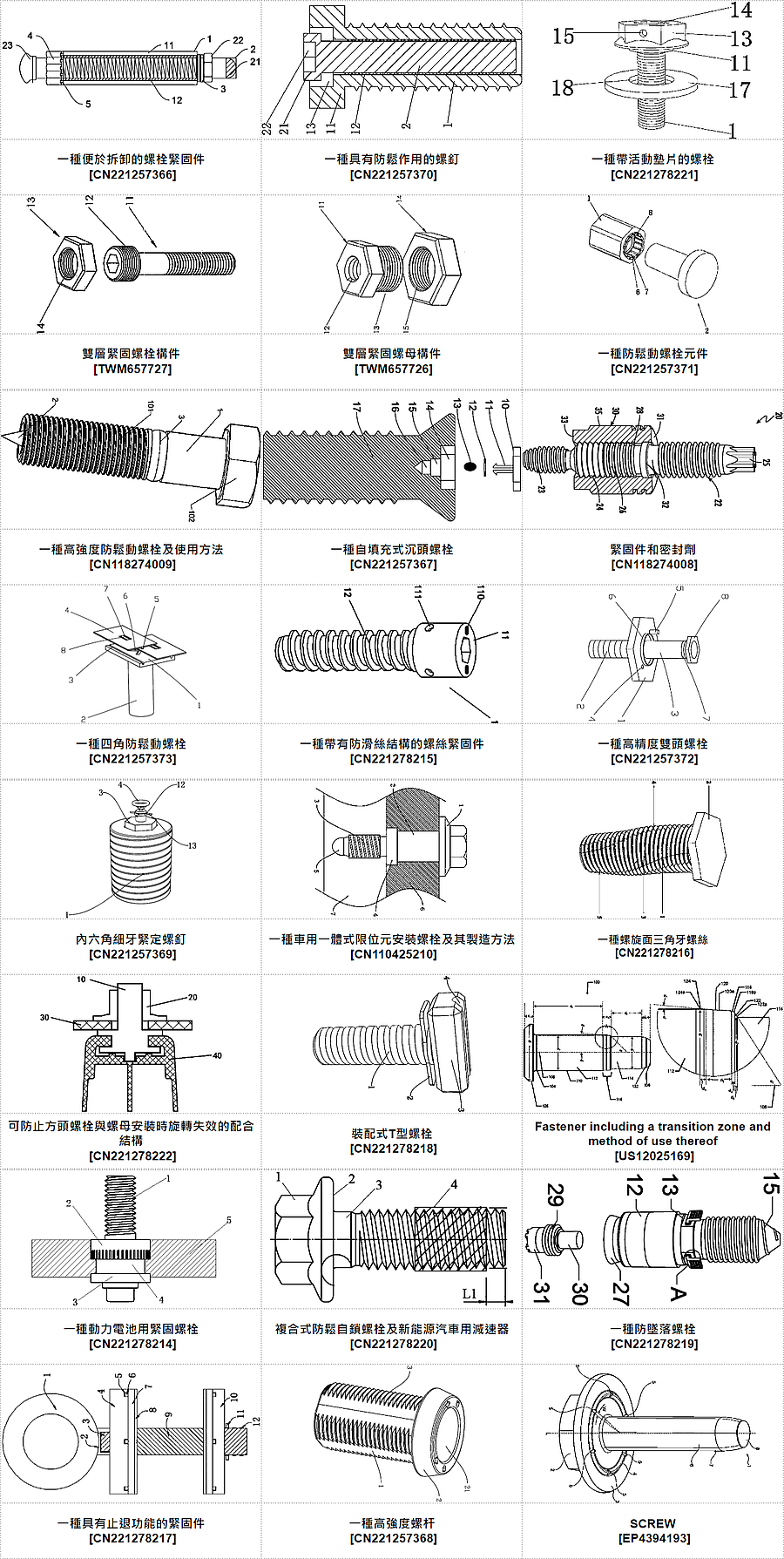

#專利代表圖 :
----
#專利摘要：
01. 一種便於拆卸的螺栓緊固件 [ CN221257366 ] :
本實用新型公開了一種便於拆卸的螺栓緊固件，包括主體，所述主體的中間部分安裝有螺管，所述螺管的內部開設有貫穿外壁的螺紋孔，所述螺紋孔中貫穿安裝有一根螺紋杆，所述螺紋杆的頭部開設有貫穿外壁外部輪廓為半圓形的孔洞，所述孔洞和螺管之間於螺紋杆的外部固定安裝有螺母，所述球頭位於螺管的一側，同時球頭和螺紋杆固定連接，並且球頭的側面輪廓為扇形，所述螺母和螺管之間於螺紋杆的外部活動安裝有緊固片，所述螺管在一端外壁處安裝有若干個連接塊，所述連接塊和球頭位於同一側，所述連接塊的另一端安裝有側面外形輪廓為梯形的若干個膨脹頭。本實用新型結構簡單，使用方便，能夠有效的提高拆卸緊固件的效率。
02. 一種具有防鬆作用的螺釘 [ CN221257370 ] :
一種具有防鬆作用的螺釘，包括豎直設置的螺釘本體，螺釘本體呈圓柱狀且設有外螺紋，螺釘本體的頂端固定有呈六角型的螺帽，螺釘本體上開設有豎直設置的螺紋通孔，螺帽上開設有第一凹槽，螺紋通孔與第一凹槽連通，螺紋通孔內螺紋連接有絲杆，絲杆的頂端固定有支撐塊，支撐塊的頂端開設有用於轉動絲杆的第二凹槽，絲杆的長度長於螺紋通孔，螺紋通孔和第一凹槽均與螺釘本體同軸線設置。本實用新型結構簡單，使用方便，能夠減小螺釘在使用過程中鬆退轉動，增強了安全性。
03. 一種帶活動墊片的螺栓 [ CN221278221 ] :
本實用新型涉及墊片式組合螺栓技術領域，特別公開了一種帶活動墊片的螺栓，包括螺紋杆，螺紋杆的上端部固定安裝有卡接塊，卡接塊的上端部固定安裝有覆壓墊片，覆壓墊片的上端部固定安裝有螺帽；其中，卡接塊的圓周表面開設有螺紋絲牙，覆壓墊片的直徑大於卡接塊，螺帽週邊為等距六邊形，螺帽的直徑小於覆壓墊片。本實用新型通過將帶活動墊片的螺栓加裝有色金屬墊片，且有色金屬墊片上開設卡接槽，經過臺階的作用，將有色金屬墊片套在螺栓上，並通過臺階處施加壓力將墊片內孔變形縮小，以此組裝在螺栓上，且不同的材料的有色金屬墊片進而減小與螺栓的磨損與腐蝕，從而有效的提高帶活動墊片的螺栓的實用性。
04. 雙層緊固螺栓構件 [ TWM657727 ] :
本創作係在提供一種可增強緊固螺栓之雙層緊固螺栓構件。其包含有：一扣件，及一螺母，所組合之雙層緊固螺栓構件，其特徵：係先將該一螺母裝置在該一扣件上，再把該組合之雙層緊固螺栓構件裝置在工作件上，再把該一扣件用扳手稍微擰緊後固定不動，再用另一扳手擰緊該一螺母，使該一螺母有如千斤頂把扣件再給伸拉緊固，使之達到增強螺栓緊固工作件之標的，並有防止扣件因震動或衝擊而產生鬆動之功效之雙層緊固螺栓構件。
05. 雙層緊固螺母構件 [ TWM657726 ] :
本創作係在提供一種可增強緊固螺栓之雙層緊固螺母構件。其包含有：一扣件，及一螺母，所組合之雙層緊固螺母構件，其特徵：係先將該一螺母裝置在該一扣件上，再把該組合之雙層緊固螺母構件裝置在螺栓上，再用扳手把該一扣件稍微擰緊後固定不動，再用另一扳手擰緊該一螺母，使該一螺母有如千斤頂把螺栓再給伸拉緊固，使之達到增強螺栓緊固工作件之標的，並有防止螺栓因震動或衝擊而產生鬆動之功效之雙層緊固螺母構件。
06. 一種防鬆動螺栓元件 [ CN221257371 ] :
本實用新型提供了一種防鬆動螺栓元件，屬於機械領域。它解決了現有螺栓會出現鬆動的問題。本防鬆動螺栓組件，包括帶有內螺紋孔的螺母主體和與螺母主體內外螺紋配合連接的螺栓主體，位於螺母主體的內螺紋孔內設置有鎖緊件，螺母主體的內螺紋孔相對應位置處具有傾斜端，位於傾斜端內側壁上具有若干個徑向向外延伸凸起且鎖緊件抱緊鎖死的鋸齒環，鎖緊件由位於螺母主體內螺紋孔內且用於連接固定的連接環和若干個設置於連接環端部且用於鎖緊抱死的連接筋，若干個連接筋沿連接環端部呈圓周方向間隔排列分佈，並呈圓臺傾斜結構設置，螺栓主體與螺母主體的連接端呈傾斜結構，並該傾斜角度與傾斜端的傾斜角度相同。本實用新型具有防鬆動的優點。
07. 一種高強度防鬆動螺栓及使用方法 [ CN118274009 ] :
本發明提供了一種高強度防鬆動螺栓及使用方法，活塞杆的外側環繞有外環，外環的兩側滑動有軸臂，螺杆的凹槽內壁安裝有固定環，固定環的內壁鉸接有圓球，固定環的兩側滑動有延伸杆，軸臂呈傾斜15‑65°，外環和固定環配套設置，活塞杆滑動時，外環同步滑動，軸臂呈傾斜擺動，圓球的一端與軸臂連接，且圓球的另一側與延伸杆的端部轉動貼合，圓球轉動嵌合於固定環的內側，圓球呈橢圓狀，橢圓形狀呈水滴狀，橡膠環的內壁由於滑杆的擠壓變形，且套筒和滑杆配套設有16‑18組，橡膠環的外側能夠產生多處形變，橡膠環朝通孔的內部滑動變形，因此當螺杆呈豎向貫穿至通孔內部後，橡膠環能夠對木料零件的通孔內部形成橫向擠壓貼合。
08. 一種自填充式沉頭螺栓 [ CN221257367 ] :
本實用新型涉及自填充式沉頭螺栓技術領域,公開了一種自填充式沉頭螺栓，本實用新型包括上端帶有內六角孔的螺栓，在螺栓的頂端設有第一沉孔段及第二沉孔段，還包括彈性體、墊片、封蓋，其中封蓋的下端固定設有兩個左右對稱間隔設置的封蓋拔腳，封蓋拔腳的下端帶有倒角，彈性體塞裝在第二沉孔段內，墊片固定裝在第一沉孔段的底部，安裝封蓋時，將其豎直按下使得封蓋拔腳的下端變形後穿過墊片並抵在第二沉孔段上。本實用新型通過在需要用螺絲刀旋擰時，將螺絲刀插入後將封蓋推下使得彈性體變形即可，擰好後將螺絲刀退出後，彈性體彈性恢復將封蓋頂起，直到封蓋拔腳的下端被墊片限位元，本結構無需對螺栓完全打孔有效的降低了對螺栓結構強度的破壞。
09. 緊固件和密封劑 [ CN118274008 ] :
本申請涉及緊固件和密封劑。緊固件設置有一對端子端部，該對端子端部具有在該對端子端部之間的中間區域，其中，端子端部中的至少一個帶有螺紋。緊固件還設置有密封劑，該密封劑至少部分設置在中間區域上。
10. 一種四角防鬆動螺栓 [ CN221257373 ] :
本實用新型提供一種四角防鬆動螺栓，該四角防鬆動螺栓包括螺帽和設置在螺帽底部的螺杆，螺帽為矩形，螺帽的頂面的兩條長側邊對稱設置有兩條安裝槽，安裝槽內可拆卸的安裝有防鬆板，防鬆板的底部設置有安裝條，防鬆板的外側邊從螺帽頂面的長側邊伸出。本實用新型提供的四角防鬆動螺栓，在螺帽的頂面設置了防鬆板，防鬆板安裝後，螺帽在螺栓安置槽內的轉動收到防鬆板的限制，即由於兩塊防鬆板安裝到螺帽頂面後，本不會與螺栓安置槽接觸的頂面通過防鬆板間接與螺栓安置槽的槽壁進行了接觸，由於防鬆板的側邊為直線，且與螺栓安置槽的內壁貼合，因此防鬆板可以阻止螺栓在螺栓安置槽內轉動，從而減少了四角螺栓出現鬆動的可能性。
11. 一種帶有防滑絲結構的螺絲緊固件 [ CN221278215 ] :
本實用新型涉及一種帶有防滑絲結構的螺絲緊固件，包括螺絲緊固件，所述螺絲緊固件由螺帽和螺絲組成，所述螺帽焊接於螺絲的頂端，所述螺絲緊固件的外部設置有第一防滑絲結構和第二防滑絲結構；所述第一防滑絲結構包括第一防滑塊和插杆，所述插杆活動安裝於第一防滑塊的內部，所述第一防滑塊的內部開設有向外連通的穿孔；所述第二防滑絲結構包括第二防滑塊和安裝杆，所述安裝杆的內部開設有外螺紋。該帶有防滑絲結構的螺絲緊固件，通過第一防滑絲結構和第二防滑絲結構的使用，便於使用者通過不同的工具以及在不同情況下對螺絲緊固件進行拆卸，不僅實現了防滑絲功能，還能提高螺絲緊固件的拆裝效果，從而達到實用性強，便於拆卸等優點。
12. 一種高精度雙頭螺栓 [ CN221257372 ] :
本實用新型提供一種高精度雙頭螺栓，該高精度雙頭螺栓包括螺栓帽，所述螺栓帽的下底面上設置有下螺杆，所述螺栓帽的上頂面上設置有上螺杆，所述螺栓帽上設置有開孔，所述開孔內可拆卸地安裝有定位杆。本實用新型提供的高精度雙頭螺栓，下螺杆使用與現有技術相同的螺杆螺紋旋轉安裝，在下螺杆安裝完成後，在上螺杆的開口內裝上定位杆，之後，上螺杆上需要安裝的安裝件之間套設到上螺杆上，上螺杆上的安裝件底部設置有定位孔，定位孔與定位杆配合從而安裝到指定朝向，從而可以更精准的進行安裝，從而本實用新型提供的雙頭螺栓具有更高的安裝精度。
13. 內六角細牙緊定螺釘 [ CN221257369 ] :
本實用新型涉及螺釘技術領域，公開了內六角細牙緊定螺釘，包括鎖緊塊，所述鎖緊塊內部設置有安裝塊，所述安裝塊內部螺紋連接有雙向螺杆，所述雙向螺杆頂部固定連接有握把，所述雙向螺杆外部兩側均螺紋連接有移動塊，所述移動塊外部兩側均固定連接有加固元件，所述加固元件包括鉸接塊，所述鉸接塊內部轉動連接有連接板，所述連接板另一端轉動連接在鉸接座內部，所述鉸接座外部固定連接有固定塊，所述鎖緊塊外部設置有耐腐蝕層，所述耐腐蝕層為環氧塗層，所述鎖緊塊內部設置有內六角孔，所述安裝塊插接在內六角孔內部。本實用新型中，實現了便於對內六角細牙緊定螺釘進行安裝，無需借助其他工具，操作簡單便捷，提高了安裝效率。
14. 一種車用一體式限位元安裝螺栓及其製造方法 [ CN110425210 ] :
本發明公開了一種車用一體式限位元安裝螺栓及其製造方法，涉及安裝螺栓設計及其製造方法技術領域，為解決在塑膠材料部件的設計中，安裝孔內增加金屬襯套來解決緊固安裝變形問題；無形的增加產品的設計數量，大幅增加製造成本，影響生產線的安裝效率的問題。所述車身的上方設置有加強筋，所述螺栓法蘭頭體的下方設置有支架體，所述支架體的下方設置有螺紋體，所述支架體的下端設置有限位環，所述螺紋體的下端設置有圓弧倒角。所述限位環的外徑與加強筋過渡配合，所述限位環高度小於等於限位環外徑的四分之一。所述支架體高度等於小於加強筋的高度。所述螺栓法蘭頭體的上端設置有六角法蘭頭，所述螺栓法蘭頭體的上端設置有外梅花法蘭頭。
15. 一種螺旋面三角牙螺絲 [ CN221278216 ] :
本實用新型公開了一種螺旋面三角牙螺絲，包括螺絲本體及設於所述螺絲本體頂部的螺絲頭，所述螺絲本體的外側設有三個光滑續接的螺旋形面，所述螺旋形面沿上下方向延伸，所述螺絲本體的外側設有外螺紋，所述螺旋形面的螺旋方向與所述外螺紋的螺紋方向相反，所述螺旋形面的螺旋升角大於所述外螺紋的螺紋升角，所述螺絲本體的下部設有導向部，所述導向部由上至下逐漸變小，所述螺旋形面連接處導有圓角。本實用新型結構簡單，三角牙本身具有一定的刮削作用，螺旋形面在與內螺紋工件裝配時將油漆等堵塞物料推出，解決因堵塞而裝不進的問題，不需要清理堵塞的油漆，更容易裝入，裝配效率高，與銑尾螺釘相比，優點是不易損傷內螺紋，使用者體驗佳。
16. 可防止方頭螺栓與螺母安裝時旋轉失效的配合結構 [ CN221278222 ] :
本實用新型涉及一種可防止方頭螺栓與螺母安裝時旋轉失效的配合結構，涉及汽車設計與製造的技術領域。本實用新型的可防止方頭螺栓與螺母安裝時旋轉失效的配合結構，包括方頭螺栓、安裝螺母、裝飾板和底座。本實施例在方頭螺栓上增加限位筋，在底座凹槽內增加限位槽，通過兩者之間的有效配合，能夠解決方頭螺栓旋轉打滑的問題、及因方頭螺栓旋轉打滑引起的安裝失效問題。
17. 裝配式T型螺栓 [ CN221278218 ] :
本實用新型公開了裝配式T型螺栓，包括：螺紋杆和螺栓頭，以及設置在螺栓頭底部和螺紋杆內的卡接機構，卡接機構包括：插杆，設置在插杆圓周外壁的兩個卡塊；螺紋杆的上表面開設有插孔，插杆與插孔插接，插杆的圓周內壁開設有卡接單元；通過螺栓頭底部設置的插杆，通過插孔圓周內壁設置的卡槽，通過插杆圓周外壁設置的卡塊，當對螺紋杆進行轉動時，通過將插杆插入插孔內，同時使得卡塊插入插槽內，之後當螺栓頭轉動時，帶動卡塊與卡槽卡接，從而帶動螺紋杆轉動，當螺紋杆固定後，將卡塊與卡槽脫離之後將螺栓頭與螺紋杆脫離，使得螺紋杆的表面與被固定物體表面在同一水平面上，避免螺栓頭漏露在外，提高裝置本體的實用性。
18. Fastener including a transition zone and method of use thereof [ US12025169 ] :
提供了一種緊固件和一種緊固方法。緊固件可包括第一端、相對設定的第二端以及位於第一端和第二端之間的細長部分。細長部分包括鄰近第一端的第一區域和鄰近第二端的第二區域。第一區域沿著細長部分延伸一段距離並具有第一直徑。第二區域沿著細長部分延伸一段距離並且具有不同於第一直徑的第二直徑。緊固件包括過渡區域，該過渡區域沿著細長部分延伸一定距離並連接第一區域和第二區域。過渡區包括圓角區域和錐形區域。
A fastener and a method of fastening are provided. The fastener can comprise a first end, an oppositely disposed second end, and an elongate portion intermediate the first end and the second end. The elongate portion comprises a first region adjacent to the first end and a second region adjacent to the second end. The first region extends a distance along the elongate portion and has a first diameter. The second region extends a distance along the elongate portion and has a second diameter different from the first diameter. The fastener comprises a transition zone which extends a distance along the elongate portion and connects the first region and the second region. The transition zone comprises a radiused region and a taper region.
19. 一種動力電池用緊固螺栓 [ CN221278214 ] :
本實用新型公開了一種動力電池用緊固螺栓，包括螺栓本體，法蘭部及導電環，所述螺栓本體的一端為螺紋段，另一端為光杆段，所述法蘭部一體成型于螺紋段與光杆段的連接處，所述導電環一體成型在螺栓本體的光杆段，並與法蘭部之間形成限位槽。本實用新型揭示了一種動力電池用緊固螺栓，在確保緊固性和導電性的基礎上增加其密封性能。
20. 複合式防鬆自鎖螺栓及新能源汽車用減速器 [ CN221278220 ] :
本實用新型公開了一種複合式防鬆自鎖螺栓，包括法蘭面和與法蘭面連接的螺杆部，螺杆部上設置外螺紋，所述法蘭面上設置凸出的自鎖圈，自鎖圈為圓環形，自鎖圈設置多個，所述螺杆部上設置由塗覆的螺紋膠形成的螺紋膠層，螺紋膠層包裹所述外螺紋。本實用新型的複合式防鬆自鎖螺栓，通過在法蘭面上設置自鎖圈和設置螺紋膠層，使得螺栓同時具備了機械自鎖和化學防鬆能力，提高了螺栓的整體防鬆性能。本實用新型還公開了一種新能源汽車用減速器。
21. 一種防墜落螺栓 [ CN221278219 ] :
本實用新型涉及橋樑工程防災減災技術領域，公開了一種防墜落螺栓，包括第一螺栓和第二螺栓，所述第一螺栓的外壁上設置有限位元元件，第二螺栓的外部設置有加固元件，限位元元件包括設置於第一螺栓外壁上的第二固定件，第二固定件的一端設置有限位元結構，加固元件包括設置於第二螺栓外壁上的轉杆，轉杆的一端設置有螺旋結構，限位元元件還包括設置於第二固定件內部的卡接結構，限位元元件還包括固定安裝於第二固定件一端的六角固定件，六角固定件的一端固定安裝有第一限位螺栓，達到對螺栓進行限位元固定的目的，提高螺栓在孔洞內的固定效果，防止螺旋在使用過程墜落，提高裝置使用的安全性，提高裝置使用的穩定性，提高橋體質量，達到防災減災的目的。
22. 一種具有止退功能的緊固件 [ CN221278217 ] :
本實用新型公開了一種具有止退功能的緊固件，包括緊固頭和第一連接座，所述緊固頭的底端固定連接有第一連接座，所述第一連接座底端的內部設置有內螺紋，所述緊固頭的底端設置有緊固塊，所述緊固塊的底端固定連接有定位杆本體，所述緊固塊的頂端固定連接有第二連接座，所述定位杆本體的外部活動連接有鎖緊螺塊。該具有止退功能的緊固件通過設置有定位杆本體、止退杆、預留孔，將鎖緊螺塊旋擰套接在定位杆本體的外部固定後，利用止退杆可插合進預留孔的內部固定，從而可防止在固定後後退，使得在使用時更加適用，解決了由於設備抖動等關係，緊固件連接時不夠牢固，止退效果不夠好的問題。
23. 一種高強度螺杆 [ CN221257368 ] :
本申請涉及緊固件的技術領域，尤其是涉及一種高強度螺杆，其包括：杆體，所述杆體的外側面設置有多組外螺紋，且多組所述外螺紋圍繞所述杆體的中心軸均勻分佈。本申請具有提高螺杆強度的效果。
24. SCREW [ EP4394193 ] :
用於與接觸材料(9)產生電氣接觸的螺絲(1,1',1"")，沿縱向軸線(L)在頭部(2)和前端(8)之間延伸，包括： -墊圈(3 )，其中盤(3)設置在頭部上，盤具有面向頭部(2)的一側和麵向前端(8)的一側， -具有螺紋(7)的軸(6) ，其中軸（6 ）從墊圈（3）延伸至前端（8），螺桿（1、1'、1”）還包括： -密封圈（4），密封圈（4）設置在盤（2）面向前端（8）的一側，切割元件（5、51、52）設置在密封環（4）上，用於切穿絕緣材料（10）。
Schraube (1,1',1"") zur Herstellung eines elektrischen Kontakts mit einem Kontaktierungsmaterial (9), sich erstreckend zwischen einem Kopf (2) und einem vorderen Ende (8) entlang einer Längsachse (L), aufweisend:- eine Scheibe (3), wobei die Scheibe (3) am Kopf angeordnet ist, wobei die Scheibe eine dem Kopf (2) zugewandte Seite und eine dem vorderen Ende (8) zugewandte Seite aufweist,- einen Schaft (6) mit einem Gewinde (7), wobei sich der Schaft (6) von der Scheibe (3) bis zum vorderen Ende (8) erstreckt,wobei die Schraube (1,1',1"") weiterhin aufweist:- einen Dichtring (4), wobei der Dichtring (4) an der dem vorderen Ende (8) zugewandten Seite der Scheibe (2) angeordnet ist, und- am Dichtring (4) angeordnete Schneidelemente (5,51,52) zur Durchtrennung eines isolierenden Materials (10).
----
二、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『BOLT TIGHTENING STRUCTURE CAPABLE OF REALIZING ONE-SIDED PRE-TIGHTENING AND ONE-SIDED LOCKING、一種防鬆元件及防鬆方法、螺釘夾頭頂緊裝置、一種高強螺栓用防鬆螺母、一種可自動壓緊調節的尼龍螺母、一種鎖緊螺母、一種拉力調節螺栓、一種可抗大扭力壓鉚螺釘、一種防腐防鬆螺栓裝置、一種防震型防卸防鬆螺母、一種汽車鈑金件用防滑抗震鎖緊螺母、一種防脫螺母緊固件、一種螺栓緊固件及其緊固工具、一種高強度汽車懸掛系統螺栓結構、SCREW STRUCTURE、一種防鬆螺紋結構、一種四方頭臺階螺釘、Locknut、一種用於汽車懸掛系統的螺栓結構、Tamper-proof screw、梅花槽沉頭掛屑三角尾木螺釘、一種具有緊固功能的衝壓件、一種帶防鬆的壓力指示墊圈』等專利，以下為本期專利摘要說明。

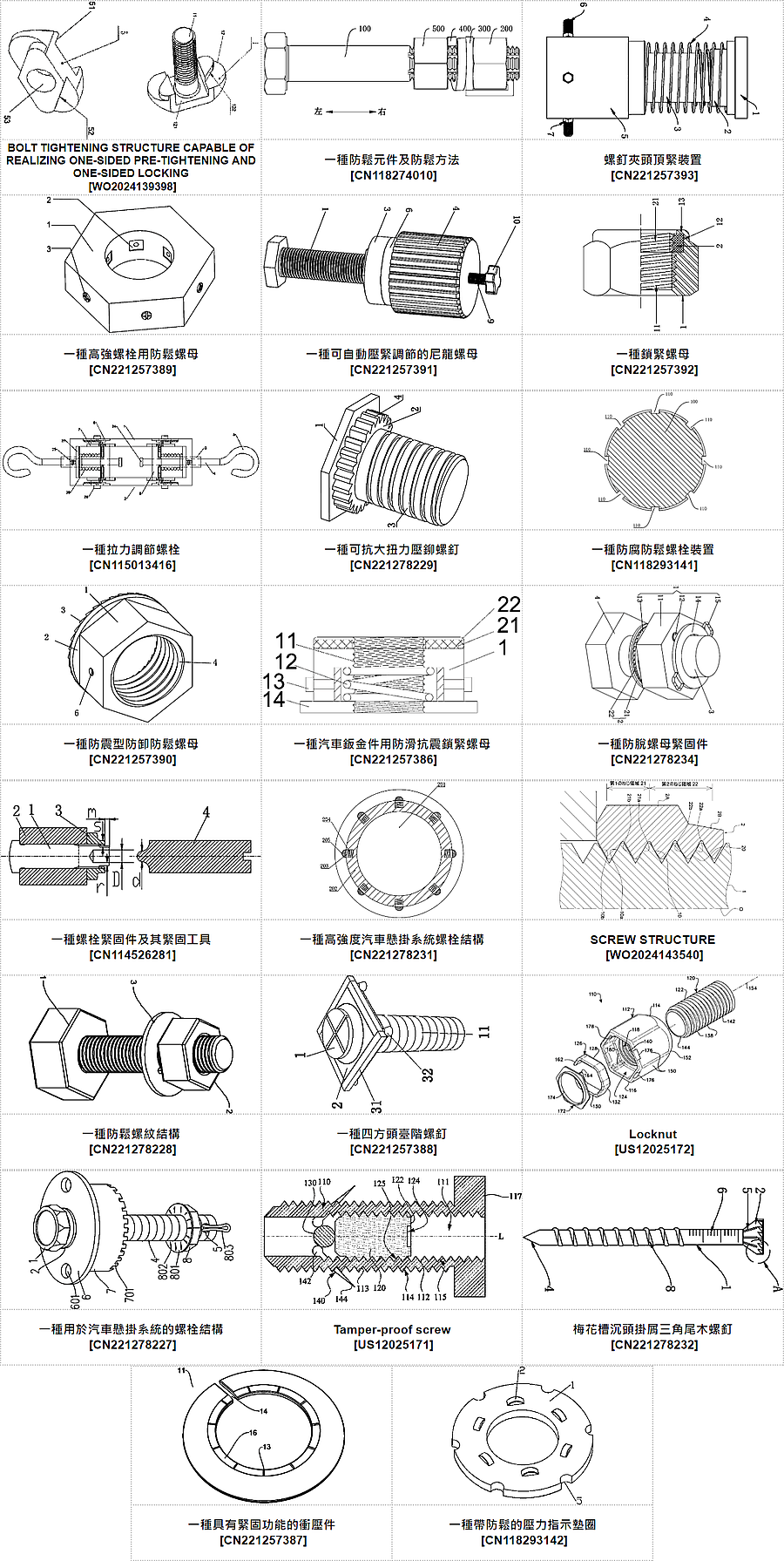

#專利代表圖 :
----
#專利摘要：
01. BOLT TIGHTENING STRUCTURE CAPABLE OF REALIZING ONE-SIDED PRE-TIGHTENING AND ONE-SIDED LOCKING [ WO2024139398 ] :
一種螺栓緊固結構,包括螺桿(11)、設置在螺桿(11)一端的螺帽(12)、套設在螺桿(11)上的異形鎖緊墊圈(5)、螺帽組件（2），螺帽（12）上設有第一卡合槽（121）和兩個第一鎖緊凸台（122）；異形鎖緊墊圈（5）設有第二個卡槽（51）和第二個鎖緊凸台（52）。第一卡合槽（121）與第二卡合槽（51）相連形成十字形結構。兩個第一鎖凸台（122）和第二鎖凸台（52）形成鎖凸台；待連接的第一部分（3）和第二部分（4）上設有長圓孔（6）；鎖凸台尺寸與長孔（6）相匹配，並位於長孔（6）內；螺帽組件（2）套裝在螺桿（11）上並與第一部件（3）推接觸。
A bolt tightening structure, comprising a screw rod (11), a screw cap (12) arranged at one end of the screw rod (11), a special-shaped lock washer (5) sleeved on the screw rod (11), and a nut assembly (2), wherein the screw cap (12) is provided with a first clamping recess (121) and two first lock bosses (122); the special-shaped lock washer (5) is provided with a second clamping recess (51) and a second lock boss (52); the first clamping recess (121) and the second clamping recess (51) are joined to form a cross-shaped structure; the two first lock bosses (122) and the second lock boss (52) form a lock boss; a first part (3) and a second part (4), which are to be connected, are provided with oblong holes (6); the lock boss matches the oblong holes (6) in terms of size, and is located in the oblong holes (6); and the nut assembly (2) is sleeved on the screw rod (11) and is in pushing contact with the first part (3).
02. 一種防鬆元件及防鬆方法 [ CN118274010 ] :
本發明公開了一種防鬆元件及防鬆方法，防鬆元件包括螺栓、第一螺母和異形墊片；螺栓包括螺帽和螺杆，螺杆上設有沿其軸線延伸的第一限位槽；異形墊片包括安裝部和限位部，安裝部套設於螺杆上，且位於第一螺母靠近夾持區的一側，限位元部至少部分由可發生形變地塑性材料製成。在本申請的防鬆組件中，螺栓能夠貫穿被固定物，而後工作人員能夠將異形墊片和第一螺母依次套設於螺栓的螺杆上，以使得螺帽和第一螺母能夠配合夾緊被固定物，而後，工作人員能夠彎曲異形墊片的限位部，以使得限位部能夠從第一螺母背離螺帽的一側插入螺杆的第一限位槽內；進而，限位部能夠對第一螺母進行限位，以阻礙第一螺母脫離螺杆，從而提高防鬆組件的防鬆效果。
03. 螺釘夾頭頂緊裝置 [ CN221257393 ] :
本實用新型涉及螺釘技術領域，且公開了螺釘夾頭頂緊裝置，包括包括上蓋，上蓋的下表面固定安裝有螺帽，螺帽與限位件螺紋連接，限位件外部套接有彈簧，彈簧的底部抵接有夾緊件，夾緊件的外表面開設有螺紋孔，螺紋孔內部插接有頂緊螺杆，頂緊螺杆與緊固螺栓螺紋連接。本實用新型通過限位件使被夾緊的螺釘頭部能夠抵接限位塊，達到穩固螺釘的效果，使螺釘不會左右晃動，彈簧使夾緊件可以在彈簧的作用下上下移動來夾緊螺釘，頂緊螺杆穿過螺紋孔來頂緊螺釘頭部，三個的設置使頂緊結構更加穩定，緊固螺栓在旋緊的過程中完成對頂緊螺杆的緊固，通過緊固螺栓來完成對頂緊螺杆的鎖死和放鬆。
04. 一種高強螺栓用防鬆螺母 [ CN221257389 ] :
本實用新型公開了一種高強螺栓用防鬆螺母，包括：螺母本體，其特徵在於，所述螺母側壁內側設置有凹槽，且凹槽底部設有貫穿螺母外側壁的螺孔；所述凹槽內設有不突出於螺母內壁的壓緊組件；所述螺孔內設置有將壓緊組件位置向螺母內側壁方向調整的頂緊螺釘；所述壓緊組件包括：帶有槽孔的壓緊塊，與槽孔底部連接的彈簧和通過滑塊與彈簧自由端連接的圓球。本實用新型提供一種高強螺栓用防鬆螺母，通過設置壓緊元件在達到防鬆效果的同時可實現鬆開螺絲後自動重定，因為壓緊元件部件簡單易安裝，更容易實現壓緊元件的重定，有效避免了需要旋鬆螺母時螺母難以旋轉的情況。
05. 一種可自動壓緊調節的尼龍螺母 [ CN221257391 ] :
本實用新型涉及尼龍螺母技術領域，且公開了一種可自動壓緊調節的尼龍螺母，包括螺絲以及螺絲外壁螺紋連接的螺母，螺母的外壁上端固定連接有固定套，螺絲的上端連接有防護殼，防護殼的底部開設有腔體，腔體內壁的底部固定連接有防鬆塊，防鬆塊的底部開設有與螺絲相匹配的螺紋孔，腔體的內部滑動連接有壓緊元件；該種可自動壓緊調節的尼龍螺母，工作人員將螺絲與螺母安裝好後，將防護殼底部的防鬆塊螺紋連接在螺絲上，此時通過腔體內部設置的壓緊元件，可將螺母頂部的固定套抵緊，從而使得螺母能始終保持較好的防脫效果。
06. 一種鎖緊螺母 [ CN221257392 ] :
本實用新型提供了一種鎖緊螺母，涉及螺母技術領域。鎖緊螺母包括螺母主體和鎖緊件，螺母主體沿軸向的一端開設有第一螺紋孔並且在第一螺紋孔的孔壁上設置有常規螺紋，螺母主體的另一端開設有與第一螺紋孔相連通的固定槽，鎖緊件與固定槽固定連接，鎖緊件沿軸向開設有第二螺紋孔並且在第二螺紋孔的孔壁上設置有鎖緊螺紋，鎖緊螺紋的螺紋角度小於常規螺紋的螺紋角度，鎖緊螺紋的大徑小於常規螺紋的大徑，螺紋角度以及大徑的變化，能夠相互疊加，對螺絲形成一定程度的阻力，螺絲需要施加比旋擰進入常規螺紋時更大的作用力，才能夠旋擰進入鎖緊螺紋內部，因此能夠產生更好的鎖緊效果，使螺絲與鎖緊螺母之間的連接更加牢固。
07. 一種拉力調節螺栓 [ CN115013416 ] :
本發明公開了一種拉力調節螺栓，包括兩個調節殼、兩個固定螺母、兩個拉杆、兩個調節螺母、弧形封板、鎖死機構以及限位插槽，拉杆同時與固定螺母以及調節螺母螺紋連接，並採用設置在調節殼上的鎖死機構防止調節螺母轉動，又通過擠壓插杆使其前端的防滑塊與拉杆貼合，繼而保障了拉杆與調節筒之間的連接穩定性，使得拉力調節鎖栓能夠保持拉緊效果。
08. 一種可抗大扭力壓鉚螺釘 [ CN221278229 ] :
本實用新型公開了一種可抗大扭力壓鉚螺釘，包括：螺釘本體；所述螺釘本體包括第一壓鉚部、第二壓鉚部和螺杆部；所述第二壓鉚部設置於所述螺杆部頂端；所述第一壓鉚部設置於所述第二壓鉚部頂端；所述第一壓鉚部、所述第二壓鉚部和所述螺杆部為一體結構；所述螺杆部為圓柱狀結構；所述螺杆部外側面設有螺紋。本實用新型通過設置第一壓鉚部和第二壓鉚部，可以有效增加壓鉚螺釘與基材的咬合力，提高抗扭力，避免壓鉚螺釘鬆脫。
09. 一種防腐防鬆螺栓裝置 [ CN118293141 ] :
本發明公開了一種防腐防鬆螺栓裝置，包括螺栓件、螺母件以及抵壓件，所述螺母件設置有第一螺孔，所述螺母件通過螺孔套設於所述螺栓件的螺柱上並且所述第一螺孔與所述螺柱通過第一螺紋結構連接，其中，所述螺母件設置有與所述第一螺孔連通的第一注膠孔以及與所述第一螺孔連通的裝配孔，所述第一注膠孔用於灌注封裝膠體，所述裝配孔沿所述第一螺孔的徑向延伸，抵壓件穿設於所述裝配孔以將封裝膠體抵壓於所述螺柱的側壁，本設計連接牢固緊密，有效防腐。
10. 一種防震型防卸防鬆螺母 [ CN221257390 ] :
本實用新型涉及螺母技術領域，特別涉及一種防震型防卸防鬆螺母，包括螺母主體，所述螺母主體左端固定連接有固定環，所述固定環左端固定連接有若干個楔形塊，所述螺母主體內表面和固定環內表面共同固定連接有斜紋螺軌，所述螺母主體前端中部開有注膠孔，所述注膠孔內表面固定連接有第一連接螺紋，所述注膠孔內表面通過第一連接螺紋螺紋連接有栓塞。本實用新型所述的一種防震型防卸防鬆螺母，通過在螺母主體中設置有注膠孔和栓塞，當本螺母的使用場景不適合通過若干個楔形塊進行卡合固定時，可以將注膠孔中的栓塞取出，通過注膠孔向螺母主體內部進行注膠，使螺母主體可以通過膠水與螺釘進行限位固定，防止螺母在使用時發生鬆動。
11. 一種汽車鈑金件用防滑抗震鎖緊螺母 [ CN221257386 ] :
本實用新型涉及緊固件技術領域，更具體地說是一種汽車鈑金件用防滑抗震鎖緊螺母，包括螺母本體、螺母頂，所述的螺母本體上部設有螺母頂，所述的螺母本體內部設有通孔，所述的通孔外部設有彈簧鎖緊件，所述的彈簧鎖緊件外側設有鎖緊裝置，所述的螺母本體底部設有法蘭盤。實用新型一種高強防鬆鎖緊螺母採用彈簧鎖緊件對內進行加固處理，通過控制緊鎖裝置的內壓和外擴來控制彈簧鎖緊件對螺紋的摩擦力大小，做到鎖緊螺母迴圈利用；同時該裝置設置在螺母內部，保證了螺母的正常使用，達到了更好地抗震防滑效果。
12. 一種防脫螺母緊固件 [ CN221278234 ] :
本實用新型公開了一種防脫螺母緊固件，涉及螺母緊固技術領域，包括防脫控制單元和防脫單元；防脫控制單元包含螺母本體、滑杆、防脫圓環、控制圓環，所述螺母本體的前後側中部分別開設通孔，所述螺母本體上的通孔分別滑動連接滑杆，所述滑杆的底端分別固定連接防脫圓環的上表面，所述滑杆的頂端分別固定連接控制圓環的下表面；防脫單元：安裝在防脫圓環的下側。所述防脫控制單元還包含控制手托，所述控制圓環的左右兩端分別固定連接控制手托。在被安裝件的螺孔周圍安裝棘齒環，在螺母的底面設置單向旋轉的反向棘齒環，棘齒環和反向棘齒環支持能單向在轉動，反向則卡接，使得螺栓連接四線防脫功能，同時設置了可解鎖的系統。
13. 一種螺栓緊固件及其緊固工具 [ CN114526281 ] :
本申請一方面提供一種螺栓緊固件，包括：螺栓，其螺杆頂端用以穿過部件上開設的螺栓孔設置，其螺杆頂端的端面上開設有衝擊捲曲孔；螺母，能夠螺接在螺栓螺杆的頂端，與螺栓的頭部配合夾緊部件，緊固在部件上；衝擊捲曲孔內受到衝擊時，其側壁能夠向外捲曲，壓在螺母上；螺母自螺栓螺杆的頂端向外擰動時，能夠推動衝擊捲曲孔的側壁向內回攏，從而能夠從螺栓螺杆的頂端擰下。另一方面提供一種緊固工具，包括：衝擊頭，其一端的端面具有球形凸出，以及具有環繞球形凸出的弧形曲面；弧形曲面與球形凸出外表面相切；球形凸出能夠衝擊到衝擊捲曲孔內，使弧形曲面抵接到衝擊捲曲孔的側壁內，進而推動衝擊捲曲孔的側壁向外捲曲。
14. 一種高強度汽車懸掛系統螺栓結構 [ CN221278231 ] :
本實用新型提供一種高強度汽車懸掛系統螺栓結構，包括螺杆頭、墊片和螺母，螺杆頭的頂部安裝有螺杆，螺杆的表面設置有連接處，連接處的頂部連接有螺紋處；墊片的內部開設有套孔，墊片的頂部安裝有卡環，卡環的內部環形開設有若干個彈簧槽，若干個彈簧槽的內部安裝有彈簧，若干個彈簧遠離若干個彈簧槽的一端安裝有限位塊；螺母的內部開設有螺紋圈，螺母的頂側開設有卡槽，卡槽的內部開設有若干個限位孔；本實用新型通過限位塊受卡槽內壁限制從而擠壓彈簧並使限位塊收入彈簧槽內，轉動卡環使若干個限位塊移動到限位孔的位置，此時限位塊不受內壁限制並在彈簧的作用下彈出卡合限位孔，配合卡環和卡槽內壁摩擦面的設置，從而提高螺栓的連接強度。
15. SCREW STRUCTURE [ WO2024143540 ] :
本發明能夠透過主要扭力產生鎖定效果，同時減少施加到第一螺紋的緊固軸向力的分佈載荷的比例。 在這個由螺栓1和螺帽2構成的螺紋結構中，螺帽2的內螺紋20具有：第一螺紋區域21；以及第一螺紋區域21。側面22a、22b形成為突出的圓弧狀的第二螺紋區域22。在使內螺紋20與螺栓1的外螺紋10螺合的狀態下，在第一螺紋區域21中，壓縮側側面21a與外螺紋10接觸，並且在壓縮側側面21a與外螺紋10之間形成有間隙。 10b。
The present invention enables generation of a locking effect by means of prevailing torque while reducing the proportion of a distribution load of a fastening axial force applied to a first screw thread. In this screw structure comprising a bolt 1 and a nut 2, a female screw 20 of the nut 2 has: a first screw region 21; and a second screw region 22 in which flank surfaces 22a, 22b are formed in a protruding circular arc shape. In a state where the female screw 20 is being screwed into a male screw 10 of the bolt 1, in the first screw region 21, the compression-side flank surface 21a comes into contact with the male screw 10 while a gap is formed between the play-side flank surfaces 21b, 10b, and, in the second screw region 22, the compression-side and play-side flank surfaces 22a, 22b of the female screw 20 respectively come into contact with the compression-side and play-side flank surfaces 10a, 10b of the male screw 10.
16. 一種防鬆螺紋結構 [ CN221278228 ] :
本實用新型提供一種防鬆螺紋結構，包括螺栓，螺栓由螺頭和螺杆組成，螺杆設置在螺頭一側的中心；螺母，螺母的內側設置有螺紋，螺母內側的底部對稱開始有兩個卡槽，兩個卡槽向遠離一側內壁的頂部均開始有限位槽；本實用新型在對物件進行連接緊固的時候，在旋緊螺母的過程中，螺母會與待緊固的物件一起擠壓墊環，從而使墊環靠近螺母，通過螺母擠壓使卡塊向卡槽內進行移動，卡槽的斜面與卡塊的斜面相互作用，使卡塊三角樣式的一側嵌入到螺杆的絲牙內，從而阻止螺母與螺杆之間發生相對的轉動，達到防止螺母鬆脫的效果，由於該種連接方式會對螺杆的絲牙造成破壞，使得本實用新型適用於一些不用進行拆卸的位置處零部件的連接。
17. 一種四方頭臺階螺釘 [ CN221257388 ] :
本實用新型公開了一種四方頭臺階螺釘，涉及四方頭螺釘技術領域，該一種四方頭臺階螺釘，包括圓形螺頭和螺釘本體，所述螺釘本體固定安裝在圓形螺頭的下端部，所述圓形螺頭上設有便於螺釘本體進行使用定位的固定機構，所述固定機構包括方形連接件、定位杆和吸盤，所述方形連接件的上端部貫穿開設有固定槽，所述圓形螺頭固定安裝在固定槽的內側壁，所述定位杆的數量為兩個，兩個所述定位杆均固定安裝在方形連接件的兩側端部。本實用新型通過在固定墊的下方設置了多個凸起的橡膠塊，橡膠塊增強了固定墊和水平面的摩擦力，輔助對圓形螺頭進行限位固定，配合吸盤對螺釘本體進行進一步的固定，保證螺釘本體使用時的穩定性。
18. Locknut [ US12025172 ] :
鎖緊螺母包括螺母主體，螺母主體中具有在第一端和第二端之間延伸的螺紋通孔。凹穴限定在螺帽本體的第二端。設置在凹穴內的彈簧構件包括一對透過頂點構件連接在一起的腿部構件，使得腿部構件設定成彼此基本上平行、間隔開。腿構件在其上限定鎖定表面，使得當外螺紋構件旋入由螺帽本體限定的螺紋通孔中時，外螺紋構件接觸鎖定表面。鎖定表面在基本上相對的徑向位置處將壓力施加在外螺紋構件上，以在螺母本體和外螺紋構件之間產生鎖定力。
A locknut includes a nut body having a threaded through opening therein extending between a first end and a second end. A pocket is defined within the second end of the nut body. A spring member disposed within the pocket includes a pair of leg members joined together by an apex member so that the leg members are disposed in substantially parallel, spaced-apart relation to one another. The leg members define locking surfaces thereon so that when the externally threaded member is threaded into the threaded through opening defined by the nut body the externally threaded member contacts the locking surfaces. The locking surfaces exert pressure on the externally threaded member at substantially opposed radial locations to develop a locking force between the nut body and the externally threaded member.
19. 一種用於汽車懸掛系統的螺栓結構 [ CN221278227 ] :
本實用新型涉及汽車懸掛螺栓技術領域，具體為一種用於汽車懸掛系統的螺栓結構，包括螺栓本體，所述螺栓本體的頂部固定連接有加固機構，所述螺栓本體的上頂端固定連接有螺頭，所述螺頭的正下方固定連接有彈簧墊圈，所述彈簧墊圈的正下方固定連接有防晃動機構，限位凸塊，所述限位凸塊設置於螺栓本體防晃動機構的正下方，所述限位凸塊的正下方螺栓本體上固定連接有螺紋杆。本實用新型該一種用於汽車懸掛系統的螺栓結構，通過加固機構和防晃動機構的設置，使用時固定加固孔，擰緊螺栓本體，使防鬆機構受力，從而達到了加固螺栓本體和防止螺栓本體晃動的效果，避免了汽車在行駛過程中，懸掛系統長期工作導致連接螺栓鬆動的情況。
20. Tamper-proof screw [ US12025171 ] :
一 種防竊螺絲，包括本體、銷體、滾珠以及至少一抵接件。主體上設有通孔。銷體活動地設置於通孔內。球位於通孔中。抵接件位於通孔內，且具有相對的連接端與自由端。連接端設置於本體的內壁且位於球體與自由端之間。球體位於銷體與抵接件之間。當銷體在通孔內移動而推動滾珠抵壓抵接件的連接端時，抵接件繞連接端樞轉而使自由端從主體向外延伸。
A tamper-proof screw includes a main body, a pin body, a ball, and at least one abutting member. A through hole is provided in the main body. The pin body is movably disposed in the through hole. The ball is located in the through hole. The abutting member is located in the through hole and has a connecting end and a free end opposite to each other. The connecting end is disposed on an inner wall of the main body and located between the ball and the free end. The ball is located between the pin body and the abutting member. When the pin body moves in the through hole to push the ball to press against the connecting end of the abutting member, the abutting member pivots around the connecting end to allow the free end to extend outwards from the main body.
21. 梅花槽沉頭掛屑三角尾木螺釘 [ CN221278232 ] :
本申請公開梅花槽沉頭掛屑三角尾木螺釘，屬於螺釘技術領域，其包括釘體，所述釘體的頂部固定連接有凸台，所述凸台的頂部開設有梅花槽，所述凸台的底部固定安裝有若干組自鎖尺，若干組所述自鎖尺呈圓周狀排列，所述自鎖尺呈倒三角形設置；本申請通過擰動梅花槽將釘體安裝在安裝面，加強筋嵌入至木塊內，有避免螺釘鬆動的作用，凸台的底部冷鐓形成有自鎖尺，通過自鎖尺卡在安裝面的材質內，加強凸台對安裝面的抓力，防止螺釘因為安裝時擰緊不足，或窗戶的反復開啟產生的振盪力導致螺釘出現鬆動的情況，提高了螺釘安裝時的穩固性。
22. 一種具有緊固功能的衝壓件 [ CN221257387 ] :
本實用新型涉及緊固功能的衝壓件技術領域,公開了一種具有緊固功能的衝壓件，本實用新型包括一個環形結構的衝壓件，衝壓件向上拱起，並且在其上端設有一段上咬合平面，在上咬合平面上環形間隔設有向上突起的上咬合牙用於咬合進螺母內提高其與螺母的摩擦力，在衝壓件的下端面衝壓形成有環形陣列的下咬合牙，是下咬合牙用於壓入咬合進連接件的上端面，工作時，上咬合平面朝向螺母那面，當螺母旋緊過程中上咬合牙首先咬合進螺母並形成一定的壓痕。本實用新型通過工作時，上咬合平面朝向螺母那面，當螺母旋緊過程中上咬合牙首先咬合進螺母並形成一定的壓痕，而下咬合牙由於斜向設置在衝壓件的下端面。
23. 一種帶防鬆的壓力指示墊圈 [ CN118293142 ] :
本發明公開了一種帶防鬆的壓力指示墊圈，包括壓環，壓環為圓環，壓環一面設有若干形變凸起、另一面與形變凸起對應的位置設有若干凹槽，形變凸起為空心殼體，形變凸起受到壓力後向凹槽內壓縮，壓環的遠離形變凸起側沿圓周方向均勻設有防鬆齒。本發明通過壓環上形變凸起與凹槽的配合，在旋緊螺栓的同時將形變凸起壓入凹槽中，實現壓力的指示，直至形變凸起完全進入凹槽即可，無需即時觀察壓力數值，在使用機械扳手旋緊螺栓時可以有效防止螺栓扭力過小沒有擰緊或扭力過大會造成螺栓崩裂，同時設有防鬆齒可以在擰緊後避免螺栓鬆脫，保證連接可靠性，操作簡單方便。
----
三、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：
本項分類號(F16B037)之專利包括『一種鋼板焊接用的套筒螺母、一種便於固定的鉚壓螺母、FASTENER ASSEMBLIES AND NUT PLATE ASSEMBLIES FOR FASTENER ASSEMBLIES、一種可調節螺母、一種前車輪螺母及其製備工藝、一種鎖緊螺母、一種複合型螺母結構、一種防脫落六角螺母、一種帶自鎖緊功能的螺母、一種鐵塔地腳防鬆緊固螺母、一種雙金屬閘閥閥杆螺母、ASSEMBLY COMPRISING A NUT AND A RETAINING SYSTEM FOR SAID NUT, MOUNTING SYSTEM COMPRISING AT LEAST ONE SUCH NUT AND THE RETAINING SYSTEM THEREFOR、方便拆卸的蓋形螺母、一種方便組裝的防鬆螺母、一種門字型防鬆螺母及生產工藝、SELF-STAMPING FUNCTIONAL ELEMENT, COMPOSITE COMPONENT AND METHOD FOR PRODUCING A COMPOSITE COMPONENT、一種石油液壓嵌件、一種可調式有尾鋼絲螺套』等專利，以下為本期專利摘要說明。

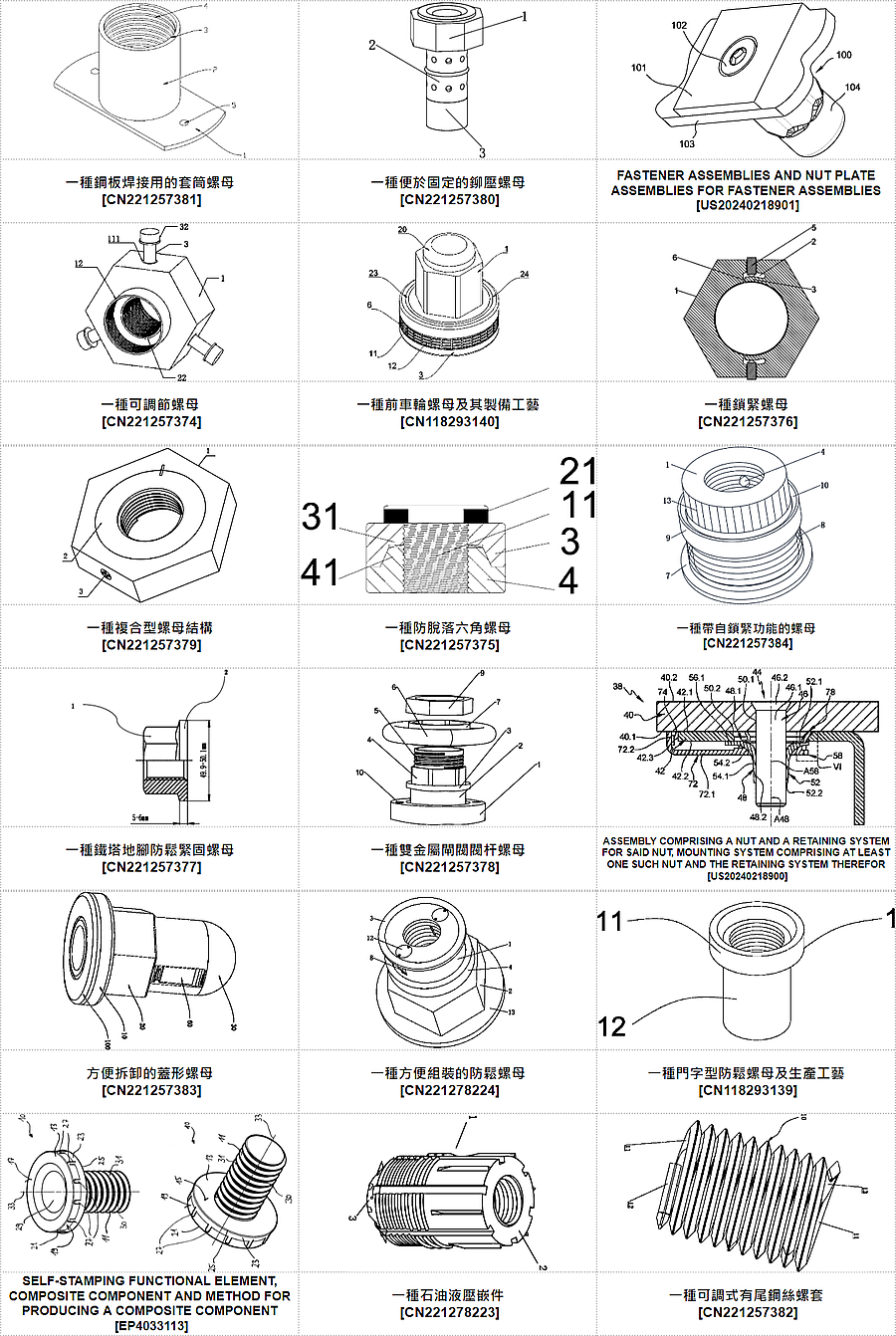

#專利代表圖 :
----
#專利摘要：
01. 一種鋼板焊接用的套筒螺母 [ CN221257381 ] :
本實用新型涉及套筒螺母技術領域的一種鋼板焊接用的套筒螺母，包括底板和套筒，套筒的軸心為用於插接外部螺杆的插接孔，底板的底端面開設有若干個向上凹陷的焊接凹槽，底板的頂端面對應的設有若干個與焊接凹槽相匹配的焊接凸起，焊接凸起位於焊接凹槽的上方進行焊接凸起，通過焊接凸起可起到底板和套筒螺母與外部鋼板之間進行定位的作用，焊接凸起可與外部鋼板預留對應的凹坑在水準方向上形成限位的作用，有效地防止螺杆或者螺栓向套筒螺母內部進行旋鈕時，套筒螺母會跟隨螺栓發生轉動的情況，焊接凸起可在高溫點焊的作用下與外部鋼板進行融合，其焊接固定的方式簡單，結構穩固，同時套筒螺母與外部鋼板之間的焊接處較為美觀。
02. 一種便於固定的鉚壓螺母 [ CN221257380 ] :
本實用新型公開了一種便於固定的鉚壓螺母，涉及鉚壓螺母技術領域；而本實用新型包括螺帽，所述螺帽的下端固定設有限位杆，所述限位杆的外表面固定設有限位環，所述限位杆的外表面開設有多個上限位卡槽，所述限位杆的外表面開設有多個與上限位卡槽相配合使用的下限位卡槽，所述限位杆的內部開設有限位槽，所述限位杆的下端固定設有定位杆，所述定位杆的內部開設有螺紋槽，本實用新型通過上限位卡槽和下限位卡槽，使得定位杆可以對限位杆進行擠壓，從而使得鉚壓螺母可以很好的對薄板或鈑金進行固定，並且通過擋板，在螺帽的作用下，使得鉚壓螺母在進行固定時可以通過擋板減少螺栓與螺帽的接觸，從而使得鉚壓螺母可以對螺母進行保護。
03. FASTENER ASSEMBLIES AND NUT PLATE ASSEMBLIES FOR FASTENER ASSEMBLIES [ US20240218901 ] :
緊固件組件和用於緊固件組件的螺帽板組件包括螺帽和鎖定構件，該螺帽限定配置成接收螺紋緊固件的孔。此組件具有鎖定構造和解鎖構造，在鎖定構造中，鎖定構件構造成固定螺紋緊固件相對於螺帽的旋轉，在解鎖構造中，允許螺紋緊固件相對於螺帽旋轉。該組件還包括磁性部件，該磁性部件被配置為接合鎖定構件並在鎖定配置和解鎖配置之間切換組件。
Fastener assemblies and nut plate assemblies for fastener assemblies include a nut defining a bore configured to receive a threaded fastener, and a lock member. The assembly has a locked configuration in which the lock member is configured to fix rotation of the threaded fastener relative to the nut and an unlocked configuration in which the threaded fastener is allowed to rotate relative to the nut. The assembly also includes a magnetic component configured to engage the lock member and switch the assembly between the locked configuration and the unlocked configuration.
04. 一種可調節螺母 [ CN221257374 ] :
本實用新型涉及一種可調節螺母，主要提供一種可調節孔徑大小的可調節螺母，本實用新型包括殼體和彈性元件，所述殼體內部為鏤空的圓柱狀，所述殼體表面設有若干通孔，所述通孔內設有螺紋，所述彈性元件包括若干彈簧和若干限位片，所述通孔處固定連接有所述彈簧，所述彈簧固定連接有所述限位片。所述通孔內設有限位柱，所述通孔表面設有限位塊，所述限位柱體表設有螺紋，所述限位柱體表設有止擋塊。該可調節螺母適配多種規格螺栓，可通過調節限位柱在通孔內的位置，使可調節螺母孔徑與螺栓直徑相適配，安裝方便。本實用新型涉及緊固件領域。
05. 一種前車輪螺母及其製備工藝 [ CN118293140 ] :
本發明公開了一種前車輪螺母及其製備工藝，具體涉及前車輪螺母技術領域，包括前車輪用的螺母主體，螺母主體底部設有第一螺紋孔，螺母主體底部固定設有螺母加固塊，螺母加固塊底部加工有與第一螺紋孔相適配的第二螺紋孔，螺母加固塊外側壁表面加工有環形槽，環形槽內設有橡膠密封圈，環形槽內壁加工有多個移動槽，每個移動槽內均滑動設有移動塊。本發明通過在螺母主體底部設置螺母加固塊，螺母加固塊外壁上的橡膠密封圈可以提高螺母主體的緊固性，同時多個圓杆與車輪螺栓孔內壁接觸時，推動多個移動塊使橡膠密封圈擴大，以此提高橡膠密封圈與車輪螺栓孔內壁之間的緊密性，進而可以進一步提高螺母主體的緊固性，防止螺母主體出現鬆動。
06. 一種鎖緊螺母 [ CN221257376 ] :
一種鎖緊螺母，包括螺母本體，螺母本體具有外側面和內螺紋，外側面與內螺紋之間沿螺母本體的軸線方向貫穿開設有頂緊孔，頂緊孔與內螺紋之間設置有貫穿的開口，螺母本體位於頂緊孔、開口與內螺紋之間的部分形成懸臂頂緊塊；螺母本體從外側面向垂直螺母本體軸線的方向開設有螺紋孔，螺紋孔與頂緊孔連通，且螺紋孔內螺紋連接有頂絲，頂絲靠近頂緊孔的一端與懸臂頂緊塊抵觸。本實用新型的頂絲對懸臂頂緊塊向內進行頂緊，頂絲前端抵在懸臂頂緊塊遠離內螺紋的一側，使得懸臂頂緊塊對內螺紋內需要鎖緊的軸進行鎖緊，加大了鎖緊的面積，從而加強鎖緊強度，提高了螺母使用的安全性，且懸臂頂緊塊為螺母本體的一部分，因此不會丟失。
07. 一種複合型螺母結構 [ CN221257379 ] :
本實用新型公開了一種複合型螺母結構，涉及到螺母技術領域，包括外圈元件、內圈元件和限位元元件，且內圈元件位於外圈元件的內部，限位元元件設置於內圈元件上。本實用新型通過將螺母設計成外圈元件和內圈元件兩部分，在需要使用時，需要通過起子轉動螺紋柱，使螺紋柱的一端旋入限位孔內部，使外環和內環之間卡住，從而能夠通過扳手轉動外環，從而帶動內環擰緊到螺栓上，完成使用後，將螺紋柱旋出，此時兩部分沒有限位元，能夠獨立轉動，並且只有當兩個直槽對齊時，才能夠將螺紋柱旋入限位孔內部，一般人不知道這樣操作，無法用扳手轉動螺母，從而防止了設備被偷，提高了安全性。
08. 一種防脫落六角螺母 [ CN221257375 ] :
本實用新型涉及緊固件技術領域，更具體地說是一種防脫落六角螺母，包括螺母本體、螺母頂、上螺母、下螺母，所述的螺母本體上部設有螺母頂，所述的螺母本體分為上螺母和下螺母，所述的上螺母內設有一圈內凹輪，所述的下螺母內設有一圈內凸輪。本實用新型一種防脫落六角螺母採用內凸輪與內凹輪相契合，同時內凸輪角度大於螺紋螺距，達到更好地防脫落效果，可以提供更高的金股利，確保螺母在振動或受力情況下不會發生鬆動，保證了結構的安全性，同時該螺母結構簡單，利於大量生產，減少了時間成本，提高了工作效率。
09. 一種帶自鎖緊功能的螺母 [ CN221257384 ] :
本實用新型公開了一種帶自鎖緊功能的螺母，屬於螺母技術領域，包括螺母本體，所述螺母本體兩側側壁中設有兩個對稱設置的自鎖緊機構，所述自鎖緊機構的一端貫穿延伸至螺母本體的螺紋孔中，且自鎖緊機構的另一端貫穿至螺母本體的外側，所述螺母本體的外側壁設有對自鎖緊機構進行限位的限位機構，所述自鎖緊機構包括開設在螺母本體側壁中的安裝腔，所述安裝腔的內壁滑動連接有滑板，且滑板的一側固定連接有鎖緊頭，所述鎖緊頭的一端貫穿至螺母本體的螺紋孔中。本實用新型中，通過設置自鎖緊機構和限位機構，使鎖緊頭抵緊螺栓進行自鎖緊，本裝置結構簡單，製造成本低，可實現自鎖緊功能，且可重複拆卸使用。
10. 一種鐵塔地腳防鬆緊固螺母 [ CN221257377 ] :
本實用新型公開了一種鐵塔地腳防鬆緊固螺母，包括螺母本體，螺母本體上設有支撐面法蘭；螺母的螺紋牙型為楔形螺紋，螺母本體和支撐面法蘭上均塗覆有防腐塗層。本實用新型中的螺母採用大法蘭面的螺母結構和30°楔形防鬆螺紋相結合，表面採用久美特銀灰色塗覆處理，鹽霧試驗可480H無紅鏽的防腐處理；可確保輸電鐵塔在惡略環境下的安全穩定運行，來滿足鐵塔地腳的緊固。
11. 一種雙金屬閘閥閥杆螺母 [ CN221257378 ] :
本實用新型公開了一種雙金屬閘閥閥杆螺母，包括中空結構的安裝座，安裝座內轉動設有筒體，在安裝座上方的筒體外側面上固定設有限位座，在限位座上方的筒體外側面上還開設有定位塊，定位塊外側面上還設有可拆卸的手輪，在定位塊上方的筒體外側面上開設有外螺紋並延伸至此筒體頂面上，外螺紋上還穿設有與其相適配的鎖緊螺母，筒體內側面上還沿其軸向方向開設有內螺紋。本實用新型能夠保證安裝連接後的穩定性，避免了使用過程中的鬆動現象，從而提高了本裝置的使用效率。
12. ASSEMBLY COMPRISING A NUT AND A RETAINING SYSTEM FOR SAID NUT, MOUNTING SYSTEM COMPRISING AT LEAST ONE SUCH NUT AND THE RETAINING SYSTEM THEREFOR [ US20240218900 ] :
一種組件，除了保持系統之外還包括螺母，該保持系統構造成將螺母的孔基本上保持在零件的通孔的延伸部中。保持系統包括至少兩個彈性突片，其構造成容納在部件的通孔中，彈性突片的自由端在未變形狀態下定位在直徑大於內徑的圓上通孔的。還有一種包括這種用於螺母的保持系統的安裝系統。
An assembly comprising a nut, in addition to a retaining system which is configured to retain the hole of the nut substantially in the extension of a through-hole of a part. The retaining system comprises at least two resilient tabs which are configured to be housed in the through-hole of the part, the free ends of the resilient tabs being positioned, in the undeformed state, on a circle having a greater diameter than an internal diameter of the through-hole. Also a mounting system comprising such a retaining system for a nut.
13. 方便拆卸的蓋形螺母 [ CN221257383 ] :
本實用新型提供的一種方便拆卸的蓋形螺母，包括六角塊、頂蓋及兩個延伸元件，頂蓋連接於六角塊的頂部，頂蓋的相對兩外表壁分別開設存放槽，各存放槽的內表壁均設置有固定軸，兩個延伸組件分別活動設置於兩個存放槽內，延伸元件的一端與固定軸轉動連接；其中，延伸組件包括旋轉塊、框體、伸縮塊及底板；旋轉塊設於供固定軸活動穿設的軸孔，框體的一端連接於旋轉塊，伸縮塊與框體的內表壁滑動連接，底板連接於伸縮塊遠離旋轉塊的一端。當需要安裝或拆卸蓋形螺母，可以通過相對固定軸轉動旋轉塊，將兩個框體向外延伸，然後再將延伸塊從框體拔出一段長度，夾住兩個延伸元件，轉動整個蓋形螺母，不需要使用扳手也能夠進行安裝或拆卸操作。
14. 一種方便組裝的防鬆螺母 [ CN221278224 ] :
本實用新型公開了一種方便組裝的防鬆螺母，屬於防鬆螺母技術領域，包括螺母主體，所述螺母主體的外側壁下部固定連接有六角環塊，所述螺母主體的外側壁上端固定連接有定位環，位於定位環下方所述螺母主體相對的兩側側壁中均設有防鬆機構，位於六角環塊與定位環之間所述螺母主體的外側壁套設有用於對防鬆機構進行限位的限位滑環，所述防鬆機構包括開設在螺母主體側壁中的空腔，所述空腔的內壁滑動連接有滑板，且滑板的一側固定連接有抵緊彈簧。本實用新型中，通過設置防鬆機構和限位滑環，使螺母主體與螺栓連接牢固，防止鬆動，且可方便拆分螺栓與螺母主體，該裝置結構簡單，維修方便，製造成本低。
15. 一種門字型防鬆螺母及生產工藝 [ CN118293139 ] :
本發明公開了一種門字型防鬆螺母及生產工藝，包括外殼體、內套、碰焊機，所述外殼體的內部上方放置有內套，所述外殼體與內套通過碰焊機加工一體成型，所述碰焊機由支撐座、底腳、加工台、支撐板、安裝座、放置槽、移動元件、碰焊頭組成，所述支撐座的下方設置有底腳，所述支撐座的前端下方設置有加工台，所述加工台的上方設置有支撐板，所述支撐板的前端連接有呈圓形結構的安裝座，所述安裝座的上方設置有用於放置螺母的放置槽，所述支撐座的前端上方設置有移動元件，所述移動元件與碰焊頭相連接，本發明能夠將內套放入外殼體的內部上方，採用碰焊機進行碰焊加工處理，使內套與外殼體融為一體，進而提高整體的強度，延長螺母的使用壽命。
16. SELF-STAMPING FUNCTIONAL ELEMENT, COMPOSITE COMPONENT AND METHOD FOR PRODUCING A COMPOSITE COMPONENT [ EP4033113 ] :
一種自沖孔功能元件，用於緊固到工件上，特別是緊固到高強度金屬板件上，並且包括功能部分和緊固部分，該緊固部分具有用於接合設定裝置的接觸表面、背向的端面由接觸面和連接接觸面與端面的外周面構成。端面在徑向外側由用於從工件上衝出毛坯的沖孔邊緣限定，並且在鄰近壓製表面的外周表面上設置有至少一個突出部，該突出部在徑向上從外周表面升起。沿著沖壓邊緣的徑向方向進一步向外延伸。
Ein selbststanzendes Funktionselement dient zur Befestigung an einem Werkstück, insbesondere an einem hochfesten Blechteil, und umfasst einen Funktionsabschnitt und einen Befestigungsabschnitt, der eine Anpressfläche zum Angriff einer Setzeinrichtung, eine der Anpressfläche abgewandte Stirnfläche und eine die Anpressfläche und die Stirnfläche verbindende Außenumfangsfläche aufweist. Die Stirnfläche ist radial außen durch eine Stanzkante zum Ausstanzen eines Butzens aus dem Werkstück begrenzt, und an der Außenumfangsfläche ist benachbart zu der Anpressfläche zumindest ein Vorsprung vorgesehen, der sich von der Außenumfangsfläche in radialer Richtung erhebt und sich in radialer Richtung weiter nach außen erstreckt als die Stanzkante.
17. 一種石油液壓嵌件 [ CN221278223 ] :
本實用新型公開了一種石油液壓嵌件，涉及嵌件技術領域，其包括嵌件本體，所述嵌件本體上端為圓柱套管，所述嵌件本體下端為圓臺，所述圓柱套管外壁呈環形陣列結構開設有多個拉絲凹槽，所述圓柱套管上端圓周外壁呈環形陣列結構固設有多個定位塊，所述圓柱套管中部開設有螺紋孔，所述圓柱套管下端外壁呈線性等間距結構開設有多個防滑槽，所述防滑槽呈V形狀，所述圓柱套管外壁呈均勻排列結構固設有多個防脫塊，所述防脫塊的橫截面為三角狀，所述螺紋孔內部設有內螺紋。採用塑膠件壓塑後放置嵌件本體，提高了嵌件本體的安裝牢固性，提高生產效率、降低不良率，降低報廢率、降低修模次數，從而降低製造成本。
18. 一種可調式有尾鋼絲螺套 [ CN221257382 ] :
本實用新型公開了一種可調式有尾鋼絲螺套，其包括由螺旋形捲繞的鋼絲構成的圓柱螺旋段，其中，圓柱螺旋段的第一端的最外側的鋼絲繞圈端部向中心處延伸，以形成安裝柄，安裝柄被配置為配合第一扳手安裝可調式有尾鋼絲螺套，圓柱螺旋段的靠近第一端和/或第二端的至少一個鋼絲繞圈上設置有調節部，調節部被配置為配合第二扳手調節或拆卸安裝後的可調式有尾鋼絲螺套，第一扳手和第二扳手不同。上述可調式有尾鋼絲螺套通過第一扳手和安裝柄的配合，實現了鋼絲螺套的安裝，在鋼絲螺套安裝後，通過第二扳手和調節部的配合，實現了鋼絲螺套的調節或拆除。不僅結構簡單，易於實現，設計巧妙；而且操作方便，擴展了鋼絲螺套的功能，擴大了鋼絲螺套的應用場景。
----
四、以『緊固於壁或類似件內之銷釘或其他器件，通過將其插入為此而製作的壁孔內緊固』(F16B013)為主要IPC分類號之扣件相關專利：
本項分類號(F16B013)之專利包括『一種膨脹螺栓及其套筒、一種緊固裝置、一種新型的膨脹螺絲、一種免鑽孔牆面螺絲、一種螺絲用脹管、FAST AND SIMPLE EXPANSION BOLT、一種新型的膨脹螺絲、一種膨脹連接件及其製造系統、方法、一種撞擊式膨脹螺栓、內爆筋膨脹管脹栓、一種撐壓可調經皮骨水泥釘、SELF-DRILLING ANCHOR ASSEMBLY、一種具有膨脹塊的膨脹釘』等專利，以下為本期專利摘要說明。

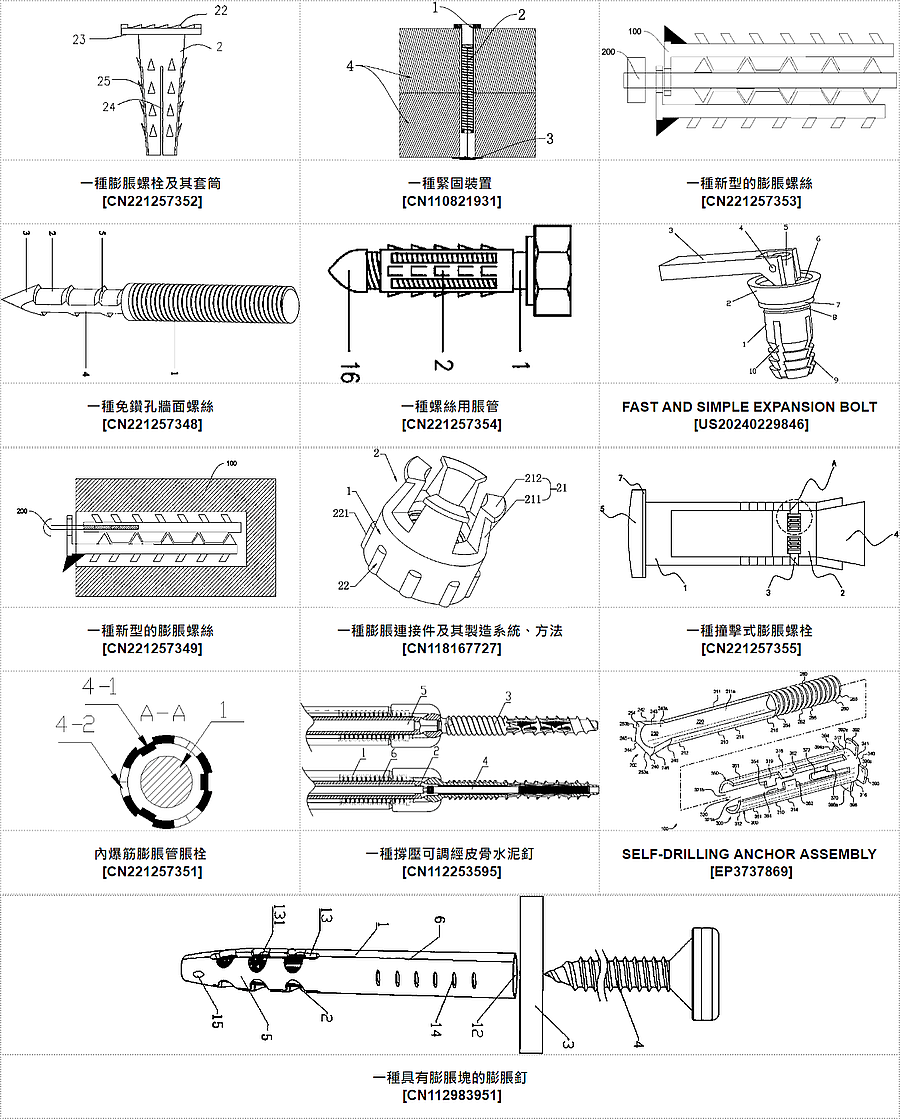

#專利代表圖 :
----
#專利摘要：
01. 一種膨脹螺栓及其套筒 [ CN221257352 ] :
本實用新型公開了一種膨脹螺栓及其套筒，包括螺杆柱體、膨脹套筒和墊圈，所述膨脹套筒為錐筒狀設計，所述膨脹套筒的頂部邊緣設有邊圈，所述邊圈的上表面上設有多個第一斜齒，所述邊圈的下表面上設有第一防滑紋，所述膨脹套筒的下端外壁上均勻分佈有多個開縫，所述膨脹套筒的外壁上設有多個倒刺，所述膨脹套筒的內壁上設有內螺紋；本實用新型結構簡單，設計新穎，在使用過程中，膨脹套筒上特設的倒刺結構能夠與牆體上的安裝孔相卡接固定，增加了連接的穩定性，較好地滿足了螺紋緊固件連接防鬆效果。
02. 一種緊固裝置 [ CN110821931 ] :
本發明提供了一種緊固裝置，包括：套筒，其具有空腔；傳動組件，其容置於所述空腔內，並適於在所述空腔內運動；緊固元件，其與所述傳動元件固定連接，並位於所述空腔外；所述傳動組件在所述空腔內轉動並滑動以帶動所述緊固組件運動至打開位置時，所述緊固組件與所述套筒相配合以鎖緊待鎖緊件。本發明通過套筒、傳動元件及緊固元件的配合實現緊固裝置的鎖緊功能，在保證了螺釘的連接鎖緊功能的同時，又由於無螺紋的設計，避免了以往由於反復拆卸容易導致的螺釘滑絲的情況。
03. 一種新型的膨脹螺絲 [ CN221257353 ] :
本實用新型屬於膨脹螺絲技術領域，提供了一種新型的膨脹螺絲，包括主體機構，包括工作晶片，工作晶片外表面均勻固定安裝有若干工作突觸，相鄰兩個工作突觸之間設置有工作凹陷，主體機構還包括膨脹元件，膨脹元件具有兩個，分別相對安裝在工作晶片上下兩側。本實用新型通過設計本結構的膨脹螺絲首先實現了在不破壞膨脹螺絲結構的基礎上對膨脹螺絲進行使用以及拆卸，安裝以及拆卸簡單方便，其次，由於在安裝以及拆卸時保證了膨脹螺絲的完整性，能夠實現對膨脹螺絲的重複使用，避免造成資源的浪費，最後，由於兩個工作片橫向一側均固定安裝了許多錨鉤，增大了膨脹螺絲與牆體的接觸度，從而提高膨脹螺絲的承重力、耐用性以及安全性。
04. 一種免鑽孔牆面螺絲 [ CN221257348 ] :
本實用新型公開了一種免鑽孔牆面螺絲，包括螺絲本體，所述螺絲本體包括上下設置的螺杆部與入牆安裝部，所述入牆安裝部的底部設有一尖刺部，所述尖刺部由下至上逐漸變大，所述入牆安裝部的左右外側均設有一縱向延伸的切口，所述入牆安裝部的外側設有若干橫向設置的防脫凸緣，所述尖刺部呈倒圓錐形設置，所述切口延伸至所述尖刺部，所述入牆安裝部的外徑小於所述螺杆部的外徑，所述螺絲本體為碳合金鋼螺絲本體。本實用新型結構簡單，安裝時可直接打入牆內，不需要鑽孔，可不通電作業，安裝簡單，安裝效率高，安裝成本低，兩側的切口可防止擰螺母時牆面螺絲轉動，且打入牆面時更順暢，防脫凸緣防止牆面螺絲打入牆面後脫出，安裝穩固，使用者體驗佳。
05. 一種螺絲用脹管 [ CN221257354 ] :
本實用新型公開了一種螺絲用脹管，包括螺絲本體，所述螺絲本體外部設有脹管，所述脹管上設有多個鏤空條，每個所述鏤空條之間均設有外卡齒條，所述脹管的內側設有多個內卡齒條，所述內卡齒條與外卡齒條的位置相對應，所述脹管內側的端部設有卡口；本實用新型結構簡單，設計新穎，保證了脹管螺絲的固定效果。
06. FAST AND SIMPLE EXPANSION BOLT [ US20240229846 ] :
本發明公開了一種快速簡易的膨脹螺栓，包括膨脹螺栓主體，形成於膨脹螺栓主體前端外壁的膨脹螺栓定位線；膨脹螺栓定位線上形成有定位槽；位於膨脹螺栓主體外壁上的橡膠圈；位於膨脹螺栓主體後端的尾座和定位環；位於尾座的按壓座；位於壓座上的定位柱；按壓手柄可活動地設置在定位柱上；按壓柄與定位柱之間設定有調節銷；膨脹螺栓主體與膨脹螺栓定位線、定位槽、定位環、尾座一體鑄造而成。
The present disclosure discloses a fast and simple expansion bolt, including an expansion bolt main body, an expansion bolt locating line formed in an outer wall of a front end of the expansion bolt main body; a locating slot formed in the expansion bolt locating line; a rubber ring located on an outer wall of the expansion bolt main body; a tail seat and a locating ring located and mounted at a rear end of the expansion bolt main body; a pressing seat located in the tail seat; a locating column located on the pressing seat; a pressing handle movably arranged on the locating column; an adjustment pin arranged between the pressing handle and the locating column; and the expansion bolt main body is integrally formed with the expansion bolt locating line, the locating slot, the locating ring, and the tail seat through casting.
07. 一種新型的膨脹螺絲 [ CN221257349 ] :
本實用新型屬於膨脹螺絲技術領域，提供了一種新型的膨脹螺絲，包括牆體，主體機構包括膨脹元件，膨脹元件包括第一工作片以及第二工作片，第一工作片外表面均勻固定安裝有若干第一突觸，相鄰兩個第一突觸之間設置有第一凹陷，第二工作片外表面均勻固定安裝有第二突觸。本實用新型通過設置本膨脹螺絲的結構，首先，本膨脹螺絲可以在不破壞膨脹螺絲本身結構的基礎上實現膨脹螺絲的使用功能以及拆卸，使用以及拆卸簡單方便，其次，由於膨脹螺絲結構未被破壞從而能夠實現膨脹螺絲的重複利用，降低製造成本以及節約資源，最後，本膨脹螺絲增大了螺絲工作表面與牆體的接觸度，增加了膨脹螺絲的承重力以及耐用力，提高了膨脹螺絲的安全性能。
08. 一種膨脹連接件及其製造系統、方法 [ CN118167727 ] :
本申請涉及連接結構領域，具體是指一種膨脹連接件及其製造系統、方法，包括膨脹螺栓，還包括嵌合在材料安裝孔內的膨脹螺母，所述膨脹螺母包括固定端，所述固定端與膨脹螺栓螺紋連接，所述固定端上遠離所述膨脹螺栓的一側設置有膨脹端，所述膨脹端內設置有頂片，且所述膨脹螺栓的末端與所述頂片抵接後能夠帶動頂片在膨脹端內同步移動實現膨脹端的膨脹過程；本申請頂片的存在在膨脹過程中可以保護膨脹螺栓的絲牙不受損壞，確保螺栓可以順利旋進和拆卸；由於膨脹螺釘在生產設計時可以預設為不同的閉合程度，所以可以根據不同的安裝要求和材料孔徑進行適配，提高了其適用範圍。
09. 一種撞擊式膨脹螺栓 [ CN221257355 ] :
本申請涉及膨脹螺栓技術領域，具體為一種撞擊式膨脹螺栓，包括管體，所述管體的左側固定有敲頭，所述敲頭的外表面設有保護機構，所述管體的內部滑動連接有移動柱，所述移動柱的內部設有限位機構，所述移動柱的右側固定有撞釘，所述管體的外表面滑動連接有密封圈，所述限位機構包括開設於移動柱內部的兩個腔體，兩個所述腔體內腔相對的一側均固定有伸縮杆。該撞擊式膨脹螺栓，通過限位機構，將移動柱插入牆上的孔中，將管體移動到移動柱的外表面，敲擊敲頭，帶動管體移動，限位塊帶動移動塊移動並擠壓彈簧，當滑孔與卡孔相對應時，移動塊復位，使限位塊卡入卡孔中，對管體和移動柱更加穩定的限位，防止鬆動時掉落。
10. 內爆筋膨脹管脹栓 [ CN221257351 ] :
本實用新型公開一種內爆筋膨脹管脹栓，由錐形端頭螺杆、螺母、平墊和脹管組成，在脹管的內壁上有與膨脹管瓣數相同的軸向條形內凸起。與現有技術相比，本實用新型的脹管的內壁上有軸向條形內凸起即內抱筋，使旋緊時膨脹管與栓接觸強勁，摩擦力加大，膨脹力倍增。避免了膨脹螺栓無法固定和螺杆跟著一起轉的現象的發生。
11. 一種撐壓可調經皮骨水泥釘 [ CN112253595 ] :
本發明公開了一種撐壓可調經皮骨水泥釘包括螺釘套、鎖緊環、球頭釘和撐開螺杆，球頭釘沿軸心設置有兩端設有螺紋的第一中空通孔，靠近遠端的壁面設有軸向四異型槽；撐開螺杆兩端設有螺紋，其遠端與第一中空通孔的遠端螺紋配合；撐開螺杆通過遠端的螺紋，固定在球頭釘中後，通過輔助器械與撐開螺杆近端的螺紋的旋轉配合，使得撐開螺杆向近端移動，對球頭釘的遠端施加一個朝向近端的力，實現球頭釘的四異型槽處的周向膨脹。本發明通過撐開螺杆與球頭釘的配合，提供一種骨水泥釘同時滿足微創手術方式下撐開、壓縮和骨水泥置入的需求，特別是對於骨質疏鬆的患者，該器械也能達到固定穩定的療效，擴大了適用人群。
12. SELF-DRILLING ANCHOR ASSEMBLY [ EP3737869 ] :
一種自鑽式錨定組件，包括鑽頭和定位在鑽頭上並附接至鑽頭的錨定件。在各種實施例中，鑽頭包括柄、一體地連接到柄的一端的鑽頭、以及一體地連接到柄的相對端的螺紋尾部。尾部包括可透過工具接合以旋轉鑽頭的機械接合結構，以及便於將諸如螺母和墊圈的固定裝置連接到鑽頭的尾部的螺旋螺紋結構。此錨固件包括細長的大致管狀本體，該本體包括限定縱向延伸的內部通道的內表面，以及一體地連接到該本體的第一端並從該本體的第一端延伸的頭部。鑽頭被構造成在將錨固組件安裝在基底中之後保留在錨固器和基底中。
A self-drilling anchor assembly including a drill bit and an anchor positioned over and attached to the drill bit. In various embodiments, the drill bit includes a shank, a drill head integrally connected to one end of the shank, and a threaded tail integrally connected to an opposite end of the shank. The tail includes a mechanical engaging structure that is engageable by a tool to rotate the drill bit, and a helical thread formation to facilitate attachment of a securing device such as nut and washer to the tail of the drill bit. The anchor includes an elongated generally tubular body including an inner surface defining a longitudinally extending inner channel, and a head integrally connected to and extending from a first end of the body. The drill bit is configured to remain in the anchor and in the substrate after installation of the anchor assembly in the substrate.
13. 一種具有膨脹塊的膨脹釘 [ CN112983951 ] :
本發明公開了一種具有膨脹塊的膨脹釘，內腔至少一端具有第一敞口，第一敞口用於供螺絲旋入，膨脹塊設於內腔內；套管側壁上設置有多個引脹口，多個引脹口與內腔相導通，多個引脹口沿套管截面圓周方向陣列排布，多個引脹口繞膨脹塊設置。區別于現有技術，上述技術方案中膨脹塊、引脹口設置，使膨脹塊在受到擠壓後膨脹，同時驅使位於膨脹塊四周的套管管壁彎曲膨脹；膨脹塊不但提高了套管的膨脹範圍，同時防止套管膨脹後被牆體抵住回彈，防止膨脹釘鬆脫，進一步提高膨脹釘固定物件的穩定性。
----
五、以『薄板或板之相互連接或與其平行的帶或桿之連接』(F16B005)為主要IPC分類號之扣件相關專利：
本項分類號(F16B005)之專利包括『一種用於線夾的緊固件、Tolerance compensation element, component with the tolerance compensation element as well as associated connection between a first and a second component, production method and connecting method、柔性緊固件固定器、STUD BOLT FIXTURE、QUICK-CHANGE LOCK ASSEMBLY AND LOCKING DEVICE USING SAME、THREADED FASTENING ARRANGEMENT、一種自穿刺翻轉四方鉚釘、浮動式固定裝置』等專利，以下為本期專利摘要說明。

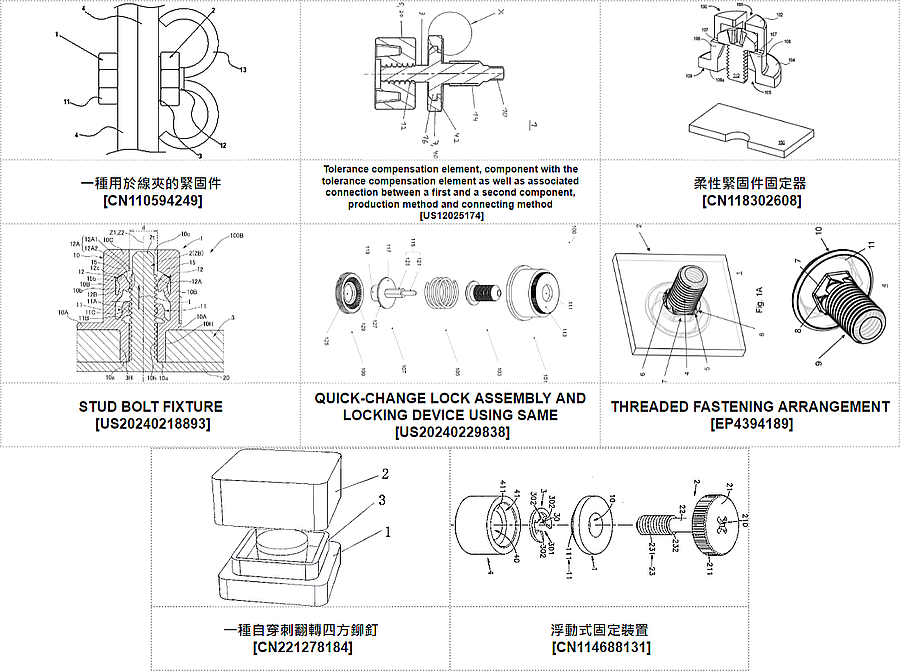

#專利代表圖 :
----
#專利摘要：
01. 一種用於線夾的緊固件 [ CN110594249 ] :
本申請公開了一種用於線夾的緊固件，一種用於線夾的緊固件，包括螺栓以及螺母，螺栓包括頭部、螺紋杆部以及由形狀記憶合金材料製成的抵緊條部，螺紋杆部一端與頭部連接，另一端與抵緊條部一端連接，且螺紋杆部用於連接多個線夾的引流板，螺母活動套設於螺紋杆部上，且與頭部之間對多個線夾的引流板形成夾持固定，抵緊條部，於線夾發熱溫度超過抵緊條部自身逆相變結束溫度時，由相變結束狀態恢復至與頭部之間對多個引流板形成夾持固定的逆相變結束狀態；保證了引流板長期使用中的穩定連接，減少線夾發熱影響輸電線路穩定運行情況。
02. Tolerance compensation element, component with the tolerance compensation element as well as associated connection between a first and a second component, production method and connecting method [ US12025174 ] :
補償第一部件和第二部件之間的距離公差的公差補償元件包括螺紋螺栓，該螺紋螺栓具有第一驅動特徵、第一螺紋方向的第一螺紋和第二螺紋方向的第二螺紋。在第一螺紋和第二螺紋之間，突出部從螺紋螺栓徑向延伸到外部。該元件包括在第一螺紋的部分中的第一塑膠包覆模製件，其提供用於緊固到第一部件的緊固結構，以及圍繞突出部的第二塑膠包覆模製件，其徑向地延伸到外部，以提供鄰接第一部件的鄰接部分。在克服第一塑膠包塑件和第一螺紋之間沿螺紋螺栓的縱向方向的啟動扭矩之後，第二塑膠包塑件到第一塑膠包塑件的距離是可改變的。
A tolerance compensation element that compensates for tolerances in the distance between first and second components, includes a thread bolt having a first drive feature, a first thread of a first thread direction and a second thread of a second thread direction. Between the first and the second thread, a protrusion extends from the thread bolt radially to the outside. The element includes a first plastic overmold in the portion of the first thread, which provides a fastening structure for the fastening to the first component, and a second plastic overmold around the protrusion which extends radially to the outside, to provide an abutment portion abutting the second component when in use. A distance of the second plastic overmold to the first plastic overmold is changeable after overcoming a start-up torque between the first plastic overmold and the first thread in longitudinal direction of the thread bolt.
03. 柔性緊固件固定器 [ CN118302608 ] :
本發明提供了一種柔性緊固件固定器，該柔性緊固件固定器包括凸緣和柔性帽，該凸緣包括被構造成使得緊固件能夠穿過的孔口和粘合劑，該柔性帽與該凸緣聯接並且被構造成提供對封裝在該帽內的緊固件的可操作接近，其中該帽包括被構造成將單獨的緊固件保持在該帽內的保持結構。該保持結構可被構造為多個柔性凸台，該多個柔性凸台從該帽的內表面延伸並且具有被構造成支撐單獨的緊固件諸如標準的現成螺釘或螺栓的頭部的平坦表面。這種固定器的尺寸可與其預期使用的緊固件類型和尺寸相稱，並且/或者固定器條帶可被構造成機架單元長度。
04. STUD BOLT FIXTURE [ US20240218893 ] :
振動抑製件圍繞雙頭螺栓的軸線設置在與彈性接合件相同的位置處，以將插入主體部分中的雙頭螺栓夾在中間，並且每個振動抑製件均包括按壓表面。在雙頭螺栓插入本體部的插入固定狀態下，各振動抑製片被雙頭螺栓向外周側推出而發生彈性變形，從而振動抑製片從內週側位移。因此，按壓面比彈性卡合片更強地將雙頭螺栓向內週側按壓。
Vibration suppression pieces are provided at the same positions as elastic engagement pieces around an axis of the stud bolt so as to sandwich the stud bolt inserted into a body part, and each include a pressing surface. In an insertion and fixation state where the stud bolt is inserted into the body part, each vibration suppression piece is pushed out toward an outer peripheral side by the stud bolt to become elastically deformed such that the vibration suppression piece is displaced from an inner peripheral side toward the outer peripheral side to a greater extent than the elastic engagement piece. Accordingly, the pressing surface presses the stud bolt toward the inner peripheral side more strongly than the elastic engagement piece.
05. QUICK-CHANGE LOCK ASSEMBLY AND LOCKING DEVICE USING SAME [ US20240229838 ] :
一種快換鎖組件，在一些實施例中，包括：殼體，其內形成有中空腔體；快換螺栓，設置在空腔內，可軸向移動突出空腔或容納在空腔內，內設有沿軸向的通孔；螺栓傳動桿，包括：螺栓配合部，可滑動地插入通孔中，並與通孔配合，使得快換螺栓能夠隨螺栓傳動桿轉動；凸緣部，其與快換螺栓相對的第一側面能夠推動快換螺栓軸向移動；和工具匹配部分；彈性件，其兩端分別抵靠殼體的內頂壁及凸緣部的第一側面。
A quick-change lock assembly is provided, which in some embodiments comprises: a shell with a hollow cavity formed therein; a quick-change bolt which is arranged in the cavity, is capable of moving axially to protrude from the cavity or being accommodated in the cavity, and is internally provided with a through hole along the axial direction; a bolt driving rod comprising: a bolt matching section slidably inserted into the through hole, and matched with the through hole such that the quick-change bolt is rotatable with the bolt driving rod; a flange portion, a first side surface, opposite to the quick-change bolt, of which is capable of pushing the quick-change bolt to move axially; and a tool matching section; an elastic member, both ends of which respectively abut against the inner top wall of the shell and the first side surface of the flange portion.
06. THREADED FASTENING ARRANGEMENT [ EP4394189 ] :
本發明涉及一種用於將部件安裝至基座部件的螺紋緊固裝置，包括一對配合的緊固部件和部件。該部件包括由槽孔表面限定的槽孔，並且其中該對協作緊固部件的第一緊固部件包括鄰接表面，該鄰接表面佈置成當鄰接表面鄰接槽孔表面時基本限制第一緊固部件相對於部件的旋轉。槽孔或第一緊固部分包括導引表面，該引導表面鄰近鄰接表面並且成形為使第一緊固部分相對於槽孔旋轉，使得鄰接表面鄰接槽孔表面，從而使第一緊固部分變得旋轉鎖定與組件。
The invention relates to a threaded fastening arrangement for mounting a component to a base component, comprising a pair of cooperating fastening parts and a component. The component comprises a slotted hole defined by a slotted hole surface and wherein a first fastening part of the pair of cooperating fastening parts comprises an abutment surface arranged to substantially limit rotation of the first fastening part relative to the component when the abutment surface abuts the slotted hole surface. The slotted hole or the first fastening part comprises a guiding surface contiguous to the abutment surface and shaped to rotate the first fastening part relative to the slotted hole such that the abutment surface abuts the slotted hole surface thereby causing the first fastening part to become rotationally locked with the component.
07. 一種自穿刺翻轉四方鉚釘 [ CN221278184 ] :
本實用新型涉及連接結構技術領域，特別公開了一種自穿刺翻轉四方鉚釘，包括第一板材和第二板材，所述第一板材上端設置有限位件，所述第一板材上端的中部固定安裝有插入件，所述第二板材的底端設置有凸起部，其中，通過四方形結構和對應的第二板材結合，第二板材底端的凸起部插入在容納腔內，限位件插入在四方孔內，實現防轉的要求，插入件插入在插槽內，實現板材與板材之間的結合力，該結構解決了不同板材無法焊接的局限性，通過冷連接的方案實現板材的連接，另外通過自穿的結構實現與另外一塊板材無需預開孔的狀態且實現了鉚接的情況，且因為對於脆性材料可以提前預開四方孔，因此也可以同步連接脆性材料，而不出現開裂的情況。
08. 浮動式固定裝置 [ CN114688131 ] :
本發明提供一種浮動式固定裝置，包括：一限位蓋，其內部具有一穿孔，且在底面具有一對接部；一鎖固元件，其包括有一頭部，於該頭部底側向下延伸有一杆身及一鎖接部；一止擋件，其內部具有供該鎖固元件的該杆身穿設的一垂直移動孔及複數卡制點；一套筒，其內部具有一容置槽，該容置槽包括一底面及一穿設空間，該套筒底部凸設有一定位部，該鎖固元件的該鎖接部穿置於該穿設空間，並該杆身外側的該限位蓋罩覆於該套筒頂側且形成定位，且該杆身外側的該止擋件被限位於該對接部與該容置槽之間，並使該鎖固元件的該鎖接部可傾斜鎖入一第二預設板材中形成固定，以形成一浮動式固定裝置。
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
