2023-05-No2-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期扣件專利新訊 (2023-05-No2)：
全球專利資料庫近期公告57筆扣件新專利，公告日介於20230501至20230515間，申請國件數分別為台灣5件、美國6件與中國46件，專利權人包括台灣的『寬仕工業股份有限公司、明泰科技股份有限公司、許嘉哲、何人東、江仲恒』;美國的『Southco, Inc.、KWANTEX RESEARCH INC.、JIS CO., LTD.、HOWMET AEROSPACE INC.、Dietmar Schnier、BLANCO GMBH + CO KG』與中國的『鵬馳五金製品有限公司、陽江市貫虹五金科技有限公司、貴陽銳鑫機械加工有限公司、煙台誠邦標準件有限公司、溫州盛裕汽車部件有限公司 … 』等專利權人(完整專利權人請詳參專利清單)。
本期以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 分類號為主，聚焦在『一種新型抗鬆動螺栓、一種具有限位元裝置的螺栓緊固件、一種螺母自鎖方法及其自鎖結構、一種鋁合金槽道T型螺栓、一種螺母防鬆結構、一種一體式自鎖螺母、一種多方面加強的防鬆脫連接螺栓、一種防滑絲的雙螺栓頭螺栓、扭剪型六角防滑螺栓、一種分體式鎖緊螺栓緊固件、一種組合式正反螺紋防鬆螺栓、一種緊定防鬆螺釘、一種防鬆動緊固件、一種抗震防鬆動法蘭面螺母、可以防止外界衝擊的固定螺栓、防鬆螺栓、一種插針式螺釘、一種耐疲勞扭剪型緊固件、一種防滑絲螺栓』等專利。
其餘分類號及代表專利依序為：
(1) F16B035 ：一種用於對接使用的雙螺栓頭螺栓及其連接方法、一種開槽接線螺釘、一種便於固定的螺栓、一種連接螺栓、一種新型螺柱元件、防盜螺釘、一種高強度汽車螺絲、一種鎖緊螺栓、梅花槽組合螺栓、一種高強度汽車螺絲。
(2) F16B025：可驅動螺紋釘、一種混凝土懸掛自攻錨栓、一種易攻型木螺釘、一種具有防滑脫功能的鋼釘、一種自攻牙螺絲孔的補償結構、省力及防鬆的螺絲。
(3) F16B037：ANTI-LOOSENING FASTENER FOR FUEL CELL STACKS、Two-part nut with high pressing force、一種快裝式螺母、一種新型螺母及其安裝元件、螺帽。
(4)F16B013：一種汽車底盤用抗震緊固件、一種墊片式膨脹螺栓、快速膨脹釘等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-05-No2, https://bit.ly/FastenerNewPatent202305No2
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-05-No2, 專利清單 EXCEL, https://bit.ly/FastenerNewPatent202305No2List
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-05-No2, 專利説明書 PDF, https://bit.ly/FastenerNewPatent202305No2PDF
----
(點擊開啓全文: https://bit.ly/FastenerNewPatent202305No2 )
----
Tag : #Fasteners, #Patent, #Review .
----
一、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『一種新型抗鬆動螺栓、一種具有限位元裝置的螺栓緊固件、一種螺母自鎖方法及其自鎖結構、一種鋁合金槽道T型螺栓、一種螺母防鬆結構、一種一體式自鎖螺母、一種多方面加強的防鬆脫連接螺栓、一種防滑絲的雙螺栓頭螺栓、扭剪型六角防滑螺栓、一種分體式鎖緊螺栓緊固件、一種組合式正反螺紋防鬆螺栓、一種緊定防鬆螺釘、一種防鬆動緊固件、一種抗震防鬆動法蘭面螺母、可以防止外界衝擊的固定螺栓、防鬆螺栓、一種插針式螺釘、一種耐疲勞扭剪型緊固件、一種防滑絲螺栓』等專利，以下為本期專利摘要說明。

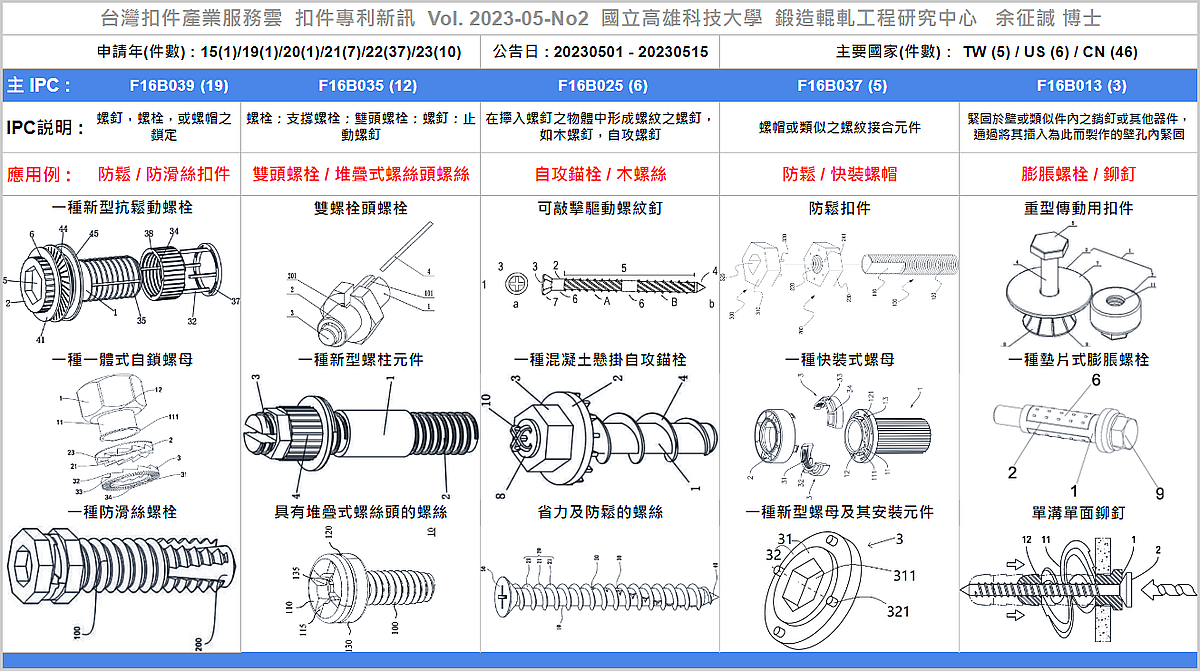

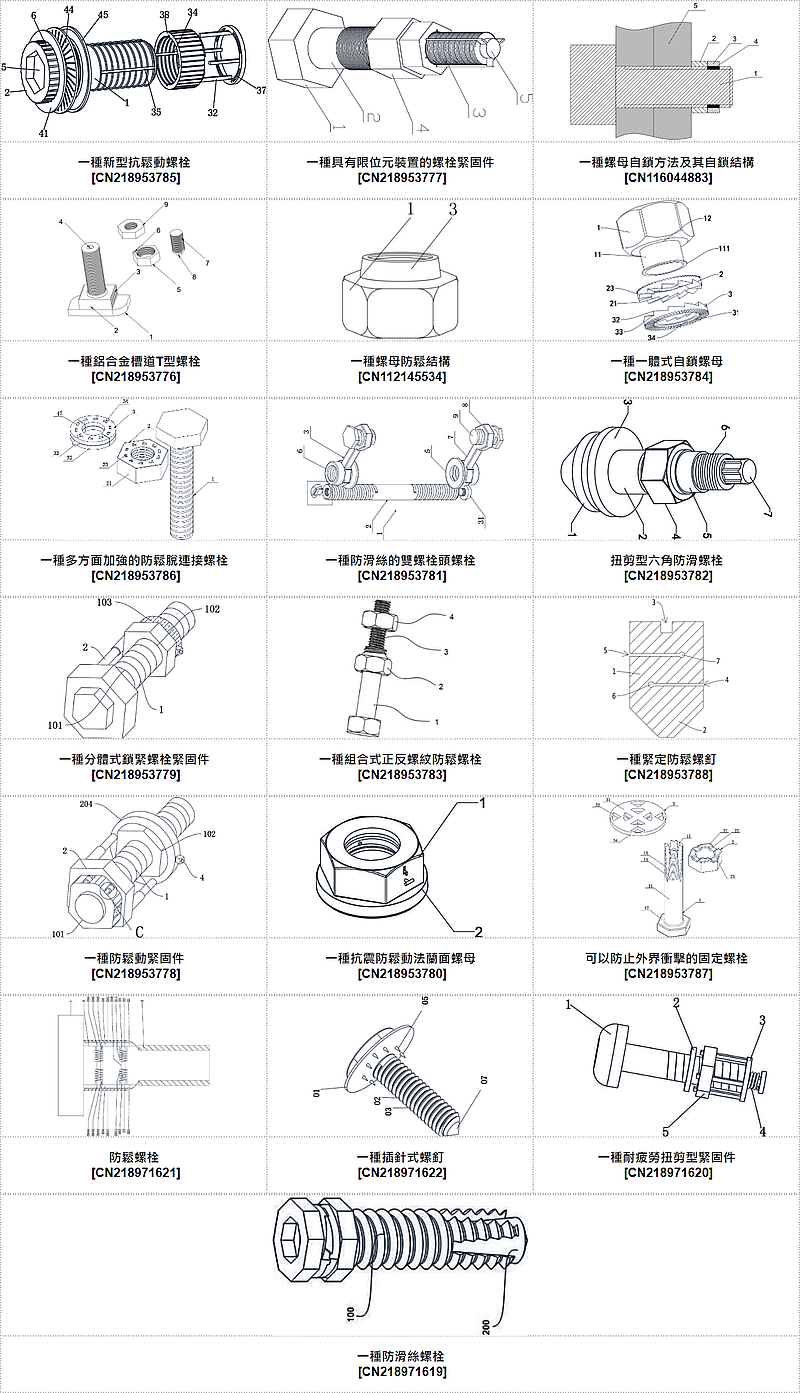

#專利代表圖 :
----
#專利摘要：
01. 一種新型抗鬆動螺栓 [ CN218953785 ] :
本實用新型公開了一種新型抗鬆動螺栓，涉及抗鬆動螺栓設計技術領域，包括螺栓主體、螺帽防鬆動單元、螺栓防鬆動單元螺栓主體其中一端的端面固定連接固定柱，所述固定柱的左側表面開設有六邊形螺槽，所述螺栓主體上位於另一端的位置開設有外螺紋，所述螺栓主體上位於靠近固定柱的位置設置有螺栓防鬆動單元，螺帽防鬆動單元包含有固定環、第一防鬆條、防鬆槽二、防鬆槽一、弧形卡接塊、弧形槽和螺帽，所述螺帽內側表面設置有內螺紋，所述螺帽內側表面環形陣列四個等間距的防鬆槽二，在螺帽與螺栓連接後，有防鬆動裝置，防止螺帽鬆動，不影響固定裝置的穩定性，有防止螺栓轉動機構，防止螺栓脫落。
02. 一種具有限位元裝置的螺栓緊固件 [ CN218953777 ] :
本實用新型提供一種具有限位元裝置的螺栓緊固件，包括六棱頭，主螺杆，副螺杆，螺母和限位器，其中：六棱頭的上面與主螺杆的底端連接，且主螺杆的頂端與副螺杆的底端連接，該副螺杆的頂端與限位器嵌套連接；所述螺母與主螺杆和副螺杆連接。本實用新型在使用時，能夠通過限位器對螺母進行限位元，無論零件怎麼震動，都能防止螺母與主螺杆和副螺杆之間發生鬆動或者脫落下來，從而使其整體更加的安全和可靠，便於市場推廣和應用。
03. 一種螺母自鎖方法及其自鎖結構 [ CN116044883 ] :
本發明提供的一種螺母自鎖方法，通過破壞自鎖螺母在螺栓上的旋進路徑使自鎖螺母固定在螺栓上，通過控制自鎖螺母的厚度，使自鎖螺母和螺栓裝配過程中，通過持續對自鎖螺母施加扭力使螺栓上和螺母配合的外螺紋被破壞而螺母內螺紋不被破壞。本發明在螺母旋轉擰緊下，被連接件的反作用力，使螺栓螺紋脫口，剪斷螺紋並填充在螺母螺紋牙槽內，使螺母不能退出螺栓，而形成螺母自鎖。
04. 一種鋁合金槽道T型螺栓 [ CN218953776 ] :
本實用新型涉及螺栓技術領域，具體是一種鋁合金槽道T型螺栓，包括T型螺栓本體，所述T型螺栓本體的一端固定連接有方形塊，所述方形塊的兩側開設有多個梯形齒牙，所述方形塊的另一端開設有多邊形限位孔，所述T型螺栓本體的下方設置有限位元裝置，本實用新型能夠本實用新型，通過設置T型螺栓本體、梯形齒牙方便將T型螺栓本體插入進工件的槽口內，方便進行安裝，同時在T型螺栓本體上安裝第一螺母時能夠有效防止T型螺栓本體轉動，通過設置第一螺母、活動孔、第二螺栓配合連接孔，當連接杆進入到活動孔與連接孔內時能夠避免第一螺母與連接孔發生轉動，方便第一螺母與連接孔發生鬆動，且整體操作簡單，造價低廉，不影響正常使用。
05. 一種螺母防鬆結構 [ CN112145534 ] :
本發明公開了一種螺母防鬆結構，包括防鬆螺母與螺栓杆，所述防鬆螺母與螺栓杆之間通過內外螺紋活動連接，所述防鬆螺母的頂端外表面固定安裝有錐形環，所述防鬆螺母與錐形環的頂端外表面均貫穿開設有螺栓槽，所述螺栓杆的頂端外表面固定安裝有螺杆，且螺杆的外表面靠近頂端位置開設有環形槽，所述螺杆的頂端外表面靠近環形槽的位置固定安裝有擋塊。本發明所述的一種螺母防鬆結構，螺母一端為錐形，螺栓一端有一環形槽，使用防鬆螺栓加工裝置將螺母的錐形部分擠滿螺栓的環形槽內，在螺栓震動時，螺母始終處於止退狀態，很好的起到防鬆作用，防鬆螺栓加工裝置加工過程簡單，操作方便，便於管理。
06. 一種一體式自鎖螺母 [ CN218953784 ] :
本實用新型涉及一種一體式自鎖螺母，包括螺母本體、互鎖墊片和防退墊片；互鎖墊片和防退墊片為環狀，防退墊片的一側面均布若干止退棱、另一側面均布若干互鎖斜角一，互鎖墊片的一側均布若干互鎖斜角二；螺母本體一側設有伸縮套，伸縮套可伸出或縮入螺母本體內，防退墊片和互鎖墊片套設於伸縮套上，且互鎖墊片位於螺母本體和防退墊片之間，互鎖斜角一和互鎖斜角二相對設置。防退墊片和互鎖墊片均套設在伸縮套上，與螺母本體形成一體化結構，從而能夠有效避免防退墊片或互鎖墊片缺失從而無法鎖止的情況，同時也無需逐個將防退墊片、互鎖墊片和螺母本體安裝於螺栓上，避免了防退墊片和互鎖墊片方向安裝錯誤的情況。
07. 一種多方面加強的防鬆脫連接螺栓 [ CN218953786 ] :
本實用新型提供一種多方面加強的防鬆脫連接螺栓，包括緊固螺栓、防鬆脫螺母和防鬆脫墊片，所述緊固螺栓和防鬆脫螺母通過螺紋連接在一起，防鬆脫螺母的內側設置有防鬆脫墊片，防鬆脫螺母與防鬆脫墊片相嚙合；緊固螺栓包括栓杆和栓頭，緊固螺栓的栓杆與防鬆脫螺母相連。本實用新型可以通過對防鬆脫螺母和防鬆脫墊片結構的設計，進行避免整體緊固件出現鬆脫的可能，並且防鬆脫螺母和防鬆脫墊片之間相互約束，所以防鬆脫螺母和防鬆脫墊片之間不應因為對方而發生鬆脫的情況，最大程度的避免鬆脫的問題出現。
08. 一種防滑絲的雙螺栓頭螺栓 [ CN218953781 ] :
本實用新型提供一種防滑絲的雙螺栓頭螺栓，包括防滑絲雙頭螺栓，所述防滑絲雙頭螺栓主要是由三部分主結構所組成：雙頭螺栓絲杠、防滑型緊固螺母件和密封形變螺帽，雙頭螺栓絲杠上安有防滑型緊固螺母件，防滑型緊固螺母件安有兩個，兩個防滑型緊固螺母件分別安在雙頭螺栓絲杠兩端，雙頭螺栓絲杠的端面安有密封形變螺帽。本實用新型防滑絲結構並未設計在絲杠上，該方式可以最大程度的保障絲杠的強度和硬度，其次，只要另一處的螺栓不被拆卸，那麼雙頭螺栓整體就不會出現鬆動和滑絲的可能，另外，可以通過部分形變結構，實現增加緊固性的同時，防止粉塵雜質進入到銜接的螺紋區域，避免後續的使用壽命受到嚴重的影響。
09. 扭剪型六角防滑螺栓 [ CN218953782 ] :
本實用新型涉及扭剪型螺栓技術領域，尤其為扭剪型六角防滑螺栓，包括螺帽，所述螺帽的頂部固定連接有正向螺杆，所述正向螺杆的外環面底部位於螺帽的頂部套設安裝有墊片，所述正向螺杆的外環面頂部正向螺牙上螺紋連接有緊固螺母，所述正向螺杆的頂部固定安裝有反向螺杆，所述反向螺杆的外環面上螺紋連接有防滑反向轉動螺母，本實用新型通過設計的扭剪型六角防滑螺栓，在緊固螺母收到一定扭力擰動使梅花扭力頭斷裂脫落後，使用防滑反向轉動螺母在反向螺杆上反向轉動使其底部與緊固螺母的頂部進行擠壓限位，從而一定的防滑效率，提高扭剪型螺栓穩定可靠性，有效解決了扭剪型螺栓在安裝一定的時候出現滑牙導致被緊件鬆動的問題。
10. 一種分體式鎖緊螺栓緊固件 [ CN218953779 ] :
本實用新型涉及緊固件技術領域，且公開了一種分體式鎖緊螺栓緊固件，包括本體機構、調節機構、卡接機構和鎖緊機構，所述調節機構位於本體機構的外端，所述卡接機構位於調節機構的外端，所述鎖緊機構位於本體機構的外端，所述鎖緊機構包括裝配塊、調節杆、復位彈簧、限位塊、鎖緊頭和調節槽，所述調節杆活動安裝在裝配塊的內端，所述復位彈簧活動安裝在調節杆的外端，所述限位塊固定安裝在調節杆的外端。該分體式鎖緊螺栓緊固件，將調節杆向外拉動，可讓螺帽本體能夠便捷的與螺栓本體進行連接，安裝完成後在復位彈簧的作用下，讓鎖緊頭緊鎖在螺栓本體外部的螺紋面內端，讓該緊固件不會受到外部作用力而產生脫落，提高了該緊固件的鎖緊使用效果。
11. 一種組合式正反螺紋防鬆螺栓 [ CN218953783 ] :
本實用新型涉及機械緊固件技術領域，且公開了一種組合式正反螺紋防鬆螺栓，包括螺栓主體。該組合式正反螺紋防鬆螺栓，通過螺栓主體上的螺帽配合第一螺母擰緊並對待固定件進行夾緊及固定，再通過在螺栓主體遠離其螺帽的一段反向旋轉安裝螺杆及第二螺母，由於螺栓主體和第一螺母的擰緊旋向與螺栓主體和螺杆上第二外螺紋段的擰緊旋向相反，及使得螺杆上的第二螺母與螺栓主體上的第一螺母在緊固狀態下形成反向咬合作用力，從而提高該防鬆螺栓的防鬆穩定性，同時由於螺杆與螺栓主體為分體式螺紋連接結構，便於拆卸及更換維護，避免螺杆或螺栓主體上的螺紋出現形變或損壞而導致該防鬆螺栓整體報廢的情況發生，達到高效防鬆及便於維護的效果。
12. 一種緊定防鬆螺釘 [ CN218953788 ] :
本實用新型公開了一種緊定防鬆螺釘，包括外壁面布有螺紋的螺釘主體，螺釘主體的一端具有緊定頭部、另一端開設有旋動槽，所述螺釘主體上鋸切有沿其徑向作延伸的形變槽，形變槽的槽口設在所述螺釘主體的外壁面上；所述形變槽包括靠近緊定頭部的第一形變槽和靠近旋動槽的第二形變槽；所述第一形變槽的槽口方向與第二形變槽的槽口方向相反；所述第一形變槽和第二形變槽的槽深均大於螺釘主體的半徑。該緊定螺釘具有連接緊密，防鬆效果佳的特點，整體功能完善，實用性強。
13. 一種防鬆動緊固件 [ CN218953778 ] :
本實用新型涉及緊固件技術領域，且公開了一種防鬆動緊固件，包括本體機構、連接機構、定位結構和固定機構，所述連接機構位於本體機構的外端，所述定位結構位於連接機構的內端，所述固定機構位於連接機構的外端，所述定位結構包括定位槽、卡頭、滑杆、彈簧一、加固圈、安裝槽和防脫塊，所述卡頭活動安裝在定位槽的內端，所述滑杆固定安裝在卡頭的後端，所述彈簧一活動安裝在滑杆的外端，所述加固圈活動安裝在滑杆的外端。該防鬆動緊固件，卡頭定位在定位槽的內端，從而使定位圈和定位筒在該緊固件的外部形成連接固定結構，可有效防止螺帽本體與螺栓本體因此外部作用力脫落，讓該緊固件使用時不同輕易脫落鬆動，提高了該緊固件的防鬆動性能。
14. 一種抗震防鬆動法蘭面螺母 [ CN218953780 ] :
本實用新型涉及螺母技術領域，包括螺母本體，螺母本體的內部兩端設有安裝室，安裝室的內部兩端設有滑塊，滑塊連接推板，推板的一側設有伸縮彈簧，伸縮彈簧連接阻尼釘，推板的一側設有推杆，推杆的外部設有安裝環，安裝環的內部設有定位杆，螺母本體的底部設有法蘭環，法蘭環的頂端設有若干個凹槽，凹槽的內部設有若干個固定槽，法蘭環的頂部設有防護環，防護環的頂端設有若干個連接柱，連接柱連接固定塊，防護環的頂端設有若干個滑槽，利用推杆、伸縮彈簧、阻尼釘、安裝環、定位杆的結構，解決了現有的法蘭面螺母連接端面存在震動或易受外界影響導致鬆動，現有的防滑齒容易造成被連接件的磨損的問題。
15. 可以防止外界衝擊的固定螺栓 [ CN218953787 ] :
本實用新型提供可以防止外界衝擊的固定螺栓，包括形變式螺栓、上緊螺母和束緊副螺母，所述上緊螺母和束緊副螺母安裝在形變式螺栓上，上緊螺母上卡置有束緊副螺母，上緊螺母通過螺紋與形變式螺栓相連。本實用新型受到外界撞擊時，本緊固螺栓不會因為螺紋的損壞而出現螺母鬆脫的可能性，撞擊產生的衝擊力越強，本緊固螺栓的緊固效果就會越強，致使通過撞擊產生的衝擊力增加其緊固性，避免衝擊力影響到本緊固螺栓的緊固效果。
16. 防鬆螺栓 [ CN218971621 ] :
本實用新型公開了防鬆螺栓，包含頭部，包括圓杆、右放置槽、右盲孔、連接通孔、導向軸、右彈簧、右壓持板、右防滑齒牙、右導向滑塊、右導向通孔、左放置槽、左盲孔、左彈簧、左壓持板、左防滑齒牙、左導向滑塊、左導向通孔、螺杆。本實用新型結構簡單、設計合理，能夠使其在安裝完成之後不易鬆動，提高螺栓的可靠性。
17. 一種插針式螺釘 [ CN218971622 ] :
本實用新型涉及螺釘技術領域，公開一種插針式螺釘。其包括：螺杆、螺帽、螺盤、插針和轉槽，螺杆的一端部設有螺尖，螺杆的另一端部固定連接在螺帽上，螺盤安裝在螺杆的另一端部上，且螺盤設置在螺帽的下方，螺盤的下表面上設有插針，在螺盤的中心處設有轉槽，螺杆穿過轉槽，螺杆與轉槽進行卡接，且螺杆與轉槽為轉動連接。通過對螺釘進行設計，實現木製品的長久固定結實，不易出現散架，增強其使用效果等；採用插針的配合，在擰緊螺杆至木製品中，插針會隨之插入木製品中，以防止木製品的晃動和螺釘的鬆動；採用螺盤的配合，增大螺帽與木製品表面的接觸面積，減少螺母對木製品的壓強等；採用多種螺帽的配合，可以滿足使用者的需求等。
18. 一種耐疲勞扭剪型緊固件 [ CN218971620 ] :
本實用新型涉及緊固件技術領域的一種耐疲勞扭剪型緊固件，包括螺釘，所述螺釘右端設置有螺紋，所述螺釘外表面套接有墊片，所述螺釘外表面螺紋連接有螺帽，所述螺釘右側設置有防鬆機構，所述防鬆機構右側固定連接有輔助機構。通過設置防鬆機構，在使用過程中，在限位杆和限位孔的作用下對螺帽進行限位，經過限位後的螺帽無法轉動，從而防止螺帽鬆動造成緊固件連接鬆動的現象出現，提高了該緊固件連接後的穩定性，通過提高該緊固件連接後的穩定性，從而提高該緊固件的耐疲勞效果，具有良好的實用性，通過將安裝塊的取出，螺帽失去了來自限位杆和限位孔的限位，此時可以方便對該緊固件進行拆卸。
19. 一種防滑絲螺栓 [ CN218971619 ] :
本實用新型公開了一種防滑絲螺栓，包括主體元件，包括螺杆和第一螺頭，所述第一螺頭設置於所述螺杆頂部；膨脹元件，設置於所述螺杆內，包括限位塊、連接杆以及第二螺頭，所述限位塊位於所述螺杆內，所述連接杆設置於所述限位塊頂部，所述第二螺頭固定於所述連接杆頂部。本實用新型有益效果為：通過扳手把第一螺頭和螺杆擰進裝配件內，再通過內六角扳手順時針擰第二螺頭，使連接杆旋轉進限位塊內，使限位塊上升，撐開螺杆底部，使其對螺杆的限位，螺栓達到防滑絲效果。
----
二、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035 )為主要IPC分類號之扣件相關專利：
本項分類號(F16B035 )之專利包括『一種用於對接使用的雙螺栓頭螺栓及其連接方法、一種開槽接線螺釘、一種便於固定的螺栓、一種連接螺栓、一種新型螺柱元件、防盜螺釘、一種高強度汽車螺絲、一種鎖緊螺栓、梅花槽組合螺栓、一種高強度汽車螺絲、』等專利，以下為本期專利摘要說明。

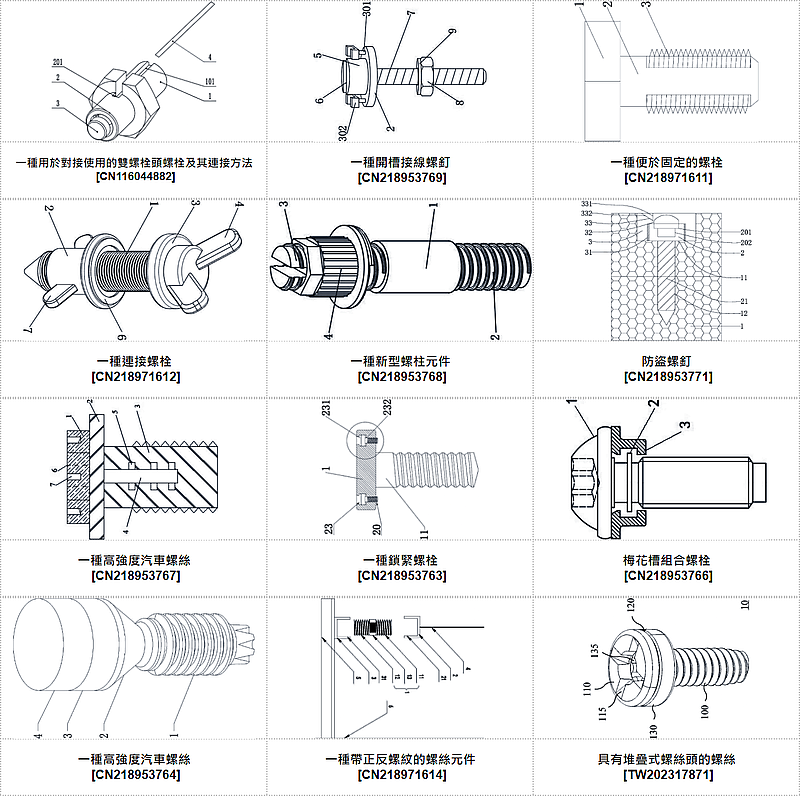

#專利代表圖 :
----
#專利摘要：
01. 一種用於對接使用的雙螺栓頭螺栓及其連接方法 [ CN116044882 ] :
本發明公開了一種用於對接使用的雙螺栓頭螺栓及其連接方法，涉及螺栓技術領域，包括螺栓本體、活動螺紋套和限位杆，螺栓本體的一端設有螺栓外螺紋，螺栓本體的另一端固定有連接柱，活動螺紋套轉動連接於連接柱的外側，活動螺紋套的外壁上設有螺紋套外螺紋，螺栓本體上設有螺栓限位槽，活動螺紋套上設有螺紋套限位槽，限位杆能夠拆卸連接於螺栓限位槽和螺紋套限位槽內。本發明僅需要轉動螺栓本體即可實現兩個裝置之間的固定連接，結構簡單，使用方便。
02. 一種開槽接線螺釘 [ CN218953769 ] :
本實用新型涉及螺釘技術領域，尤其是一種開槽接線螺釘，包括螺釘本體和擋邊，所述螺釘本體的上表面固接有擋邊，所述擋邊的上表面中間固接有螺釘頭，且螺釘頭的上方中間加工有第一開槽部，所述擋邊的上方兩端安裝有連接裝置，所述螺釘本體的外壁安裝有保護裝置。可以在螺釘本體的上方加工擋邊，在擋邊的上方中間和兩側分別加工螺釘頭和豎杆，在螺釘頭上方加工有第一開槽部，在豎杆的上方加工有矩形塊，且在矩形塊的上方加工有第二開槽部，這樣通過第一開槽部和第二開槽部的相互配合便可以提高螺釘頭所能承受的扭轉力，從而對螺釘頭處的第一開槽部進行保護，避免因為扭轉力較大而使其損壞，更利於後續將其取出，進而便提高了此裝置的使用效果。
03. 一種便於固定的螺栓 [ CN218971611 ] :
本實用新型涉及螺栓技術領域，且公開了一種便於固定的螺栓，包括扳擰機構，所述扳擰機構的內壁固定連接有嚙合機構，所述嚙合機構包括按鈕、按壓杆、連接杆、彈簧、固定塊、弧形板和絲牙，所述按鈕的一側固定連接有按壓杆，所述按壓杆的一端貫穿連接有連接杆，所述連接杆的外壁固定連接有彈簧，所述連接杆的一端固定連接有固定塊，所述固定塊的外壁固定連接有弧形板，所述弧形板的外壁開設有絲牙，按壓按鈕使得固定塊、弧形板和絲牙收回螺柱的內壁使得螺栓能夠直接插入安裝位置，插到底的時候鬆開按鈕，絲牙彈出與安裝位置的螺紋嚙合，然後在使用工具再次加固擰緊，加快了螺栓的安裝固定，提高了工作效率，從而提高了該便於固定的螺栓的實用性。
04. 一種連接螺栓 [ CN218971612 ] :
本實用新型公開了一種連接螺栓，涉及機械零件技術領域，針對現有的螺栓與螺母上大多不帶把手，在拆卸螺母時只能借助其他工具，若長時間使用螺栓表面易產生銹漬，不僅不利於拆卸，還增加了工作人員的工作量，使用效果不夠理想的問題，現提出如下方案，包括螺杆與螺母，所述螺杆的頂端固定焊接有頭部，所述頭部的頂側固定焊接有兩個第一把手，所述螺母上固定設置有兩個第二把手，所述螺母上固定連通有注油管，所述注油管內滑動設置有圓球。本實用新型結構設計合理，螺栓與螺母上均設有把手，在拆卸螺母時無需借助工具，且螺母上設有注油孔，利於注油輔助進行拆卸，降低了工作人員的工作量，使用效果好。
05. 一種新型螺柱元件 [ CN218953768 ] :
本實用新型公開了一種新型螺柱元件，屬於螺柱元件領域，包括螺柱光杆，螺柱光杆的下端設有第一螺紋杆，且螺柱光杆的上端設有第二螺紋杆，第二螺紋杆額上端開設有旋轉槽，且第二螺紋杆上設有鎖緊結構，鎖緊結構包括旋轉塊、壓板和六角塊，旋轉塊與壓板之間固定連接，六角塊設置在旋轉塊上，且旋轉塊、六角塊設置在第二螺紋杆上。在第二螺紋杆上開設旋轉槽，可以快速的進行螺柱的轉動調節，提高操作靈活性，並且能夠保證連接後的穩固性，採用鎖緊結構，利用旋轉塊和六角塊，既可以手動操作，也可以利用工具操作，提高了操作便捷性，將彈性片與壓板一體設置，不需要專門尋找彈片配合使用也能夠保證鎖緊效果，保障了螺柱的使用效果。
06. 防盜螺釘 [ CN218953771 ] :
本實用新型公開了防盜螺釘，包括頭部螺杆、連接螺杆、第一盲孔、內擰動槽、防盜罩、內螺紋盲孔、第二盲孔、外擰動槽、擰緊件、限位凸起、手柄，所述頭部螺杆下端面設有同軸的連接螺杆，頭部螺杆上端面設有同軸的第一盲孔，第一盲孔孔底設有同軸的內擰動槽，所述防盜罩呈圓柱狀，防盜罩下端面設有同軸的內螺紋盲孔。本實用新型結構簡單、設計合理，能夠使讓小偷不易拆卸，但是自己容易拆卸的防盜螺釘，在方便自己的同時能夠防盜。
07. 一種高強度汽車螺絲 [ CN218953767 ] :
本實用新型提供一種高強度汽車螺絲，包括汽車螺絲端頭、汽車螺絲貼合端和汽車螺絲螺紋柱，汽車螺絲端頭、汽車螺絲貼合端和汽車螺絲螺紋柱均為實心金屬結構，汽車螺絲端頭的底端與汽車螺絲貼合端焊接連接為一體，汽車螺絲貼合端的底端固定連接有與其連為一體的汽車螺絲螺紋柱，汽車螺絲端頭的內部設有貫穿至其頂端的第一加強材料澆築孔，汽車螺絲螺紋柱的內部沿其長度方向開設有第二加強材料澆築孔，第一加強材料澆築孔貫穿汽車螺絲貼合端與第二加強材料澆築孔連通，汽車螺絲螺紋柱的內部位於第二加強材料澆築孔的外側開設有若干對稱分佈的與第二加強材料澆築孔連通的側孔。本實用新型結構簡單，簡化生產工藝，生產成本低，防滑和抗扭效果可靠。
08. 一種鎖緊螺栓 [ CN218953763 ] :
本申請公開了一種鎖緊螺栓，涉及螺栓技術領域，包括螺栓頭，所述螺栓頭的下表面固定連接有螺柱，所述螺栓頭的上表面開設有鎖緊孔，所述鎖緊孔內部安裝有內螺栓，所述鎖緊孔包括有調節孔、螺頭孔和螺紋孔，所述螺頭孔內部容腔的上端開口處與所述調節孔內部容腔的下端開口處相連通，所述螺紋孔內部容腔的上端開口處與所述螺頭孔內部容腔的下端開口處相連通，所述內螺栓包括有內螺栓頭、內螺柱和內十字槽，所述內螺栓頭固定連接在所述內螺柱的上表面，所述內十字槽開設在所述內螺栓頭的上表面，所述內螺栓頭活動安裝在所述螺頭孔的內部，所述內螺柱的外表面與所述螺紋孔的內表面螺紋連接；通過以上結構的配合可以提高螺栓鎖緊後的緊固效果。
09. 梅花槽組合螺栓 [ CN218953766 ] :
本實用新型公開了一種梅花槽組合螺栓，包括螺釘主體，所述螺釘主體包括螺帽以及螺杆，所述螺杆包括光杆段和螺紋段，所述光杆段上設置有環狀的限位凸台，所述螺杆套接有襯套，所述襯套包括上開口、下開口以及位於上開口、下開口之間的內環形槽，所述限位凸台位於所述內環形槽內，且所述限位凸台的外徑大於上開口以及下開口外徑。本申請提供的梅花槽組合螺栓，襯套通過限位凸台進行限位，即使螺帽損壞，襯套也不會掉落，螺釘也能夠繼續發揮作用，使用效果較好。
10. 一種高強度汽車螺絲 [ CN218953764 ] :
本實用新型涉及汽車螺絲技術領域，具體為一種高強度汽車螺絲，包括螺絲主體，所述螺絲主體上端設有螺帽，所述螺帽上端連接有限位座，所述限位座上端連接有防盜帽，所述螺絲主體下部設有多組端頭槽，所述螺帽上端中間處開設有第一限位槽，所述螺帽內壁的上部處開設有多組第二限位槽，所述螺帽內壁的下部處開設有第一滑槽，所述限位座上端中間處設有第一限位柱，所述第一限位柱外部設有多組第三限位槽，所述限位座上端靠近邊緣處開設有第二滑槽，所述限位座下端中間處設有第二限位柱，所述限位座下端靠近邊緣處設有多組第一限位塊，所述防盜帽下端靠近邊緣處設有限位環，所述防盜帽內壁上設有多組第二限位塊。
----
三、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025)為主要IPC分類號之扣件相關專利：
本項分類號(F16B025)之專利包括『可驅動螺紋釘、一種混凝土懸掛自攻錨栓、一種易攻型木螺釘、一種具有防滑脫功能的鋼釘、一種自攻牙螺絲孔的補償結構、省力及防鬆的螺絲』等專利，以下為本期專利摘要說明。

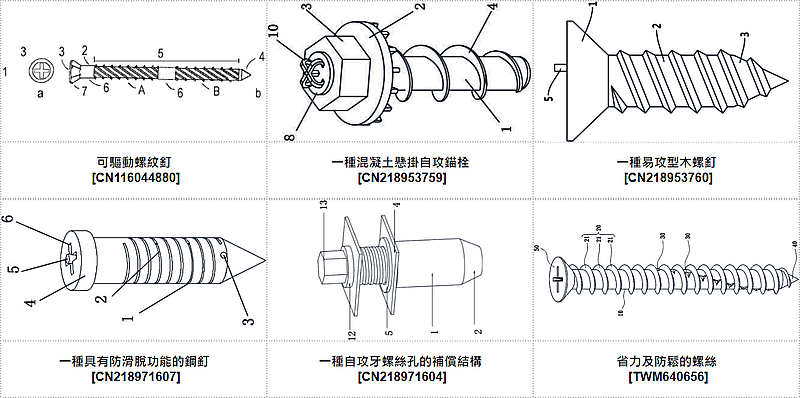

#專利代表圖 :
----
#專利摘要：
01. 可驅動螺紋釘 [ CN116044880 ] :
一種衝擊驅動螺紋釘，包含：具有約45°的導程角的螺紋部分，該螺紋部分沿著釘杆的外周形成，所述釘杆的一端形成尖銳末端的圓錐形，所述螺紋部分從螺紋凸起的沿著釘杆的截面形狀的頂點相對於釘杆傾斜的頭部端的傾斜角度(α)大於釘末端側的傾斜角度(β)；頭部，其直徑大於所述釘杆的直徑，所述頭部一體地設置在所述釘杆的另一端，其中，位於與所述釘杆相連續的後表面側上的一部分形成為角錐形狀，具有正四角形到正八角形橫截面中的一個，且直徑向著所述釘杆而逐漸減小，並且，所述衝擊驅動螺紋釘配置為，在被衝擊驅動而施加衝擊的同時旋轉進入材料中，在釘入後，埋入材料的所述頭部阻止沿反方向旋轉的鬆動。
02. 一種混凝土懸掛自攻錨栓 [ CN218953759 ] :
本實用新型公開了一種混凝土懸掛自攻錨栓，包括自攻螺杆，所述自攻螺杆上設有螺牙，所述自攻螺杆的一端連接有墊片，墊片的一側設有六角螺頭，所述六角螺頭的一側通過旋轉元件安裝有轉動盤，轉動盤的一側固定安裝有固定柱，固定柱與轉動盤之間固定安裝有多個弧形掛塊，該混凝土懸掛自攻錨栓，自攻螺栓上的自攻螺杆通過旋轉，固定安裝在混凝土牆面上，能夠有效保障自攻螺杆與混凝土牆面的牢固性，設置的墊片與混凝土牆面貼合，設置的防滑齒，能夠有效使得自攻螺栓安裝後，不易發生旋轉，在六角螺頭的一側通過旋轉元件安裝有轉動盤，轉動盤的一側固定安裝有多個弧形掛塊，弧形掛塊便於連接多個需要懸掛的設備，能夠懸掛較多數量物體。
03. 一種易攻型木螺釘 [ CN218953760 ] :
本實用新型公開了一種易攻型木螺釘，包括螺釘頭部和螺釘杆部，所述螺釘頭部設在螺釘杆部的一端，所述螺釘杆部的另一端具有自攻鑽頭，還包括至少一貫通所述螺釘頭部和螺釘杆部的銷孔，銷孔內插有銷柱，銷柱的長度大於所述銷孔的深度，所述銷孔具有設在螺釘頭部的第一孔口、設在螺釘杆部的第二孔口，所述銷柱的一端伸出第一孔口；所述銷柱為空心銷柱，所述銷柱的側面開設有連通內外的開口。該木螺釘在完成緊固和連接之後，無法實現二次拆除，連接緊密，使用安全可靠，整體功能完善，實用性強。
04. 一種具有防滑脫功能的鋼釘 [ CN218971607 ] :
本實用新型公開了一種具有防滑脫功能的鋼釘，包括鋼釘主體，所述鋼釘主體的外部設置有螺紋，所述鋼釘主體的上端固定安裝有鋼釘帽，且鋼釘帽的內部設置有十字孔，所述十字孔的內部設置有連接孔，且與鋼釘主體的內部相連通，通過下端設置的加固裝置，使鋼釘在釘入固體材料的內部後，能夠利用加固錐通過張力彈簧的彈力將加固錐打入固體材料的內部，同時至能夠打入材料內部的一小部分，但是也能夠起到加固的作用。
05. 一種自攻牙螺絲孔的補償結構 [ CN218971604 ] :
本實用新型公開了一種自攻牙螺絲孔的補償結構，包括固定筒，固定筒的下側固定連接有梯形塊，固定筒的外部固定連接有第一形成塊，固定筒的外部設置有第一固定板，固定筒的外部固定連接有第一限位塊，固定筒的內部開設有第一螺紋孔，梯形塊的內部開設有第二螺紋孔。本實用新型通過固定筒下側梯形塊的設置，固定筒穿過第一固定板，將固定筒往外拽動使得固定筒的表面形成第一形成塊，第一固定板卡在第一形成塊和第一限位塊之間，設置筒深入到固定筒內，通過將螺紋杆與設置筒及第二螺紋孔螺紋轉動將設置筒的一部分帶出固定筒內，從而使得第二固定板卡在第二形成塊和第二限位塊之間，從而可以對第一固定板和第二固定板兩個工件進行固定。
06. 省力及防鬆的螺絲 [ TWM640656 ] :
本新型提供一種省力及防鬆的螺絲，包含有一桿體、一螺紋部以及至少一凸紋，該螺紋部以螺旋狀凸起方式環繞在該桿體的外周面，該凸紋係凸設於兩個螺紋單元之間的桿體外周面上，該凸紋凸出於桿體徑向上的最高點為一頂點，該凸紋的前端為一尖錐部，凸紋的後端往兩側螺紋單元方向分別延伸有一個尾翼，該兩個尾翼的末端各自與相臨的螺紋單元臨接在一起， 本新型的凸紋以前端尖錐部讓螺絲在旋入工件的過程中易於破開工件內部，使桿體與工件間具有間隙，降低了螺絲與工件間的摩擦力，讓螺絲的旋入更加省力，凸紋後端的尾翼可以防止螺絲鬆脫，具有良好的省力及防鬆效果。
----
四、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：
本項分類號(F16B037)之專利包括『ANTI-LOOSENING FASTENER FOR FUEL CELL STACKS、Two-part nut with high pressing force、一種快裝式螺母、一種新型螺母及其安裝元件、螺帽』等專利，以下為本期專利摘要說明。

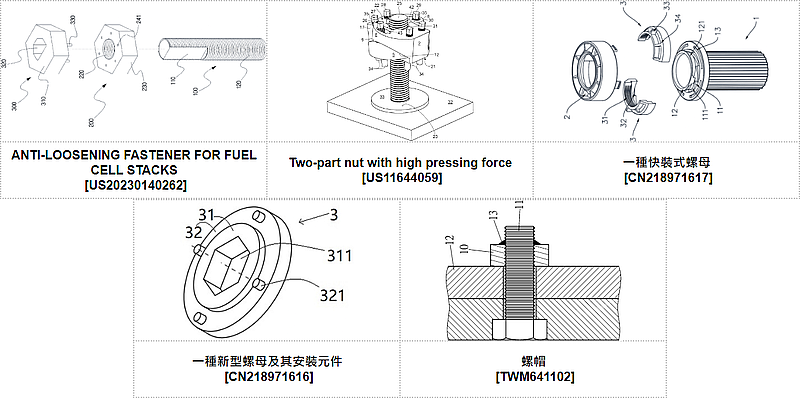

#專利代表圖 :
----
#專利摘要：
01. ANTI-LOOSENING FASTENER FOR FUEL CELL STACKS [ US20230140262 ] :
本文公開了一種用於燃料電池堆的防鬆固定件，該固定件能夠通過防止在行駛過程中由振動引起的燃料電池堆的單元電池耦合固定件鬆動，從而保持燃料電池堆的性能並延長燃料電池的使用壽命。
Disclosed herein is an anti-loosening fastener for fuel cell stacks, which is capable of maintaining performance of a fuel cell stack and prolonging a life of a fuel cell by preventing the fastener for coupling unit cells of the fuel cell stack from loosening due to vibration generated during driving.
02. Two-part nut with high pressing force [ US11644059 ] :
螺母有兩個部分，每個部分都有一段內螺紋，該內螺紋可徑向滑動到外螺紋上。 螺母部分具有協作的連接元件，其允許相對於內螺紋的軸線沿徑向延伸的方向發生相對位移，直到到達使用位置，在該使用位置，螺母的內螺紋以小間隙接合在外螺紋周圍。 連接元件具有引導表面，其在移動到使用位置時引導螺母部分圍繞橫向於內螺紋的軸線延伸的旋轉軸線進行旋轉運動。 每個螺母部件具有至少一個第一鎖定臂，該第一鎖定臂在一側具有引導表面，該引導表面在螺母部件移位時引起旋轉運動並且靠在另一個螺母部件的第二鎖定臂上的互補引導表面上。
A nut has two parts, each having a section of an internal thread which is radially slidable onto an external thread. The nut parts have cooperating connecting elements which permit relative displacement in a direction extending radially with respect to the axis of the internal thread until reaching a use position in which the internal thread of the nut engages around the external thread with a small clearance. The connecting elements have guide surfaces which guide the nut parts in a rotational movement about an axis of rotation extending transversely to the axis of the internal thread when displaced into the use position. Each nut part has at least one first locking arm which has on one side a guide surface which induces the rotational movement when the nut parts are displaced and bears against a complementary guide surface on a second locking arm of the other nut part.
03. 一種快裝式螺母 [ CN218971617 ] :
本實用新型涉及一種快裝式螺母，包括導向套、旋蓋和至少一個螺紋塊。所述導向套上設置有若干第一導向塊和第二導向塊，所述第一導向塊頂部設置有第一導向面，所述第二導向塊的側壁設置有第三導向面。所述旋蓋與所述導向套可轉動連接，所述旋蓋具有一容置腔，所述容置腔內設置有定位槽。所述螺紋塊可活動設置于所述容置腔內，所述螺紋塊上設置有與螺杆外螺紋配合的內螺紋，與所述第一導向塊對應的導向槽，與所述第三導向面對應的第四導向面，以及與所述定位槽對應的定位塊，所述導向槽內設置有與所述第一導向面對應的第二導向面；所述螺紋塊隨所述旋蓋同步轉動，所述螺紋塊發生軸向和徑向移動。本實用新型可實現在長螺杆上的快速拆卸及安裝。
04. 一種新型螺母及其安裝元件 [ CN218971616 ] :
本實用新型公開了一種新型螺母，包含：螺母本體和中心螺紋孔，螺母本體上開設有若干插孔，若干插孔環繞中心螺紋孔分佈。本實用新型還公開了一種螺母安裝元件，用於安裝新型螺母，包含：工裝座和連接構件，連接構件與工裝座活動連接。本實用新型實施例的一種新型螺母及其安裝元件，新型螺母能夠在法蘭內使用，螺母安裝元件中的連接構件的長度能夠伸出到出口的法蘭外，再使用六角扳手進行固定，無需通過工人將手伸進出口法蘭內擰緊螺母或者將出口法蘭拆下進行螺母擰緊，能確保密封完全，保證整體的密封性。
05. 螺帽 [ TWM641102 ] :
本新型係在提供一種螺帽，主要係設有本體，該本體之環壁面係設為斜面，該本體之一端面設有連接體，該連接體與該本體之連接處係設為厚度較薄之截斷部，該連接體之另端面設有夾持體，該夾持體係設為六角形，於該本體內設有內螺孔，而該夾持體內設有穿孔與該內螺孔相連通；如此，藉由以工具夾持螺帽之夾持體旋轉，將螺帽鎖緊於螺絲上，再將夾持體繼續旋轉，因螺帽之連接體連接於本體之截斷部之厚度係為較薄，故藉由夾持體旋轉時之扭轉力，可將連接體於截斷部截斷，使連接體及夾持體與本體分離，將連接體及夾持體自螺絲上取下，僅留本體鎖固於螺絲上，而本體之環壁面因設為斜面，故以一般之工具並無法將本體自螺絲上旋鬆拆卸，即可達到安全鎖固之功效。
----
五、以『緊固於壁或類似件內之銷釘或其他器件，通過將其插入為此而製作的壁孔內緊固』(F16B013)為主要IPC分類號之扣件相關專利：
本項分類號(F16B013)之專利包括『一種汽車底盤用抗震緊固件、一種墊片式膨脹螺栓、快速膨脹釘』等專利，以下為本期專利摘要說明。

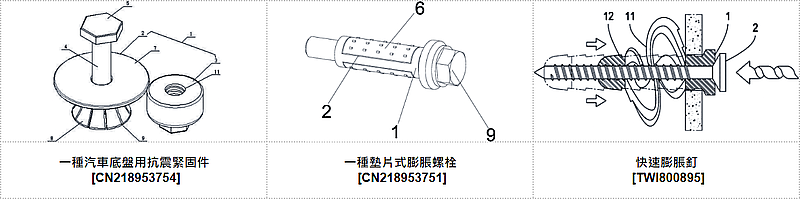

#專利代表圖 :
----
#專利摘要：
01. 一種汽車底盤用抗震緊固件 [ CN218953754 ] :
本實用新型提供一種汽車底盤用抗震緊固件，包括抗震緊固螺栓，所述抗震緊固螺栓主要是由兩部分主結構所組成：抗震絲杠結構和保護形變螺母，抗震絲杠結構和保護形變螺母之間通過螺紋安裝在一起，抗震絲杠結構整體的形狀呈‘王’字型，抗震絲杠結構的下端區域上安裝有保護形變螺母，保護形變螺母為包裹式固定螺母。本實用新型無需使用任何彈簧結構，該結構上設置有兩處緊固結構，通過發生形變，將其自身牢牢的固定在底盤上，而形變是通過螺紋的連接所產生的，致使通過螺紋和形變部分結構，牢牢的將其固定，便於通過提高整體的緊固性，對抗震動產生的影響。
02. 一種墊片式膨脹螺栓 [ CN218953751 ] :
本實用新型涉及膨脹螺栓技術領域，具體為一種墊片式膨脹螺栓，其可以多次使用，包括螺帽主體，螺帽主體的頂端與底端均設置有墊片放置槽，每個墊片放置槽的左端與右端均設置有限位槽，每個限位槽的中部均設置有限位階梯柱，每個限位階梯柱的中部均設置有伸縮彈簧，每個墊片放置槽的中部均設置有膨脹墊片，每個膨脹墊片的左端與右端均設置有限位塊，每個限位塊與限位槽相配合，每個限位塊的中部均設置有限位階梯槽，每個膨脹墊片的內圓弧面均呈圓弧狀設置，每個膨脹墊片的外圓弧面均設置有數個固定齒，每個螺帽主體的右端均設置有螺杆。
03. 快速膨脹釘 [ TWI800895 ] :
一種快速膨脹釘，係至少包含一第一本體與一第二本體，該第一本體的兩側分別朝一端延伸有一第一釘腳，另一端則具有一外徑大於該第一本體的外環塊，在該外環塊的一側則開設有二個插孔，該第二本體的兩側分別朝一端延伸有一第二釘腳，另一端則具有一內環塊，其中，該第一本體用於插入一壁孔，各該第二釘腳用於插入各該插孔，一釘子可由該內環塊釘入並貫穿該第一本體與該第二本體，屆時，各該第一釘腳與各該第二釘腳會分別朝四個不同方向擴張，並嵌入該壁孔深處，以有效增加該快速膨脹釘於該壁孔內的拉抗力。
----
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
