2022-04-No1-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員們大家好：

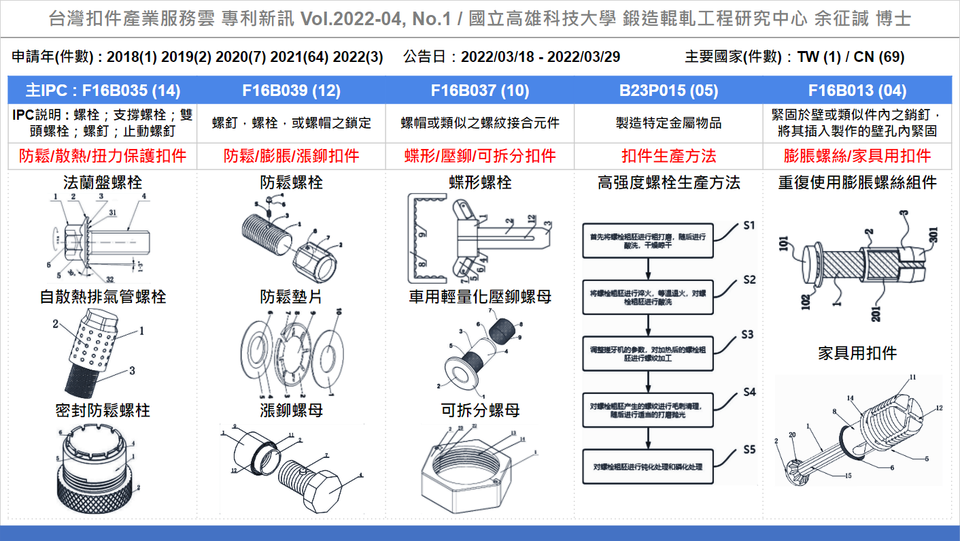

全球專利資料庫近期公告70筆扣件新專利，公告日介於2022/03/18至2022/03/29間，申請國件數為台灣(1件)與中國(69件)，專利權人包括台灣的邱奕豪等人；中國的賓工程、瑞亞緊固件、宏生螺釘、順翼緊固件、強特緊固件、實達緊固件、久和緊固件、日泰汽車標準件 ... 等公司(完整專利權人請詳參專利清單)。
本期以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035) 分類號為主，
聚焦在『法蘭盤螺栓、扭力過載保護螺栓、座式電磁振動器的螺栓螺釘頭、防鬆脫螺栓、電鍍用純鈦螺絲、防鬆動緊固方頸螺栓、自散熱排氣管螺栓、輕質螺絲、定位導向用調節螺絲、免工具安裝螺絲、雙螺紋雙線細牙輕鋼龍骨用螺絲、密封防鬆型加固配合螺柱』等專利。
其餘分類號及代表專利依序為：
(1) F16B039：防鬆脫螺栓螺帽組、膨脹式高強度螺栓、防鬆螺栓墊片、防鬆動螺栓螺母組件、截斷式防止螺母迴旋鬆動裝置、建築工地用不鏽鋼緊固件、自鎖防鬆墊圈、鐵路駝峰制動軌新型防鬆裝置、防滑式發黑乾壁釘、防鬆發黑乾壁釘、防滑緊固型螺釘、自扣緊漲鉚螺母；
(2) F16B037：蝶形螺栓、一體式銲接螺母、車用輕量壓鉚螺母、智能螺母套件、可拆分螺母、非金屬嵌件六角鎖緊銅螺母、前裝螺母、手動緊固螺母；
(3) B23P015：高強度螺栓生產方法、螺絲生產工藝、耐疲勞螺栓加工方法、高強度膨脹緊固件生產工藝、開槽圓柱頭螺釘製作工藝；
(4) F16B013：便於重復安裝使用的膨脹螺絲組件、可重復利用的膨脹螺絲、家具連接緊固件、家具隱形連接件等專利，完整專利資訊請參閲專利清單。
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2022-04, No.1, 專利清單 EXCEL, https://bit.ly/NewPatentList202204No1
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2022-04, No.1, https://www.tw-fastener.com/tfsc/knowledge/BLP_ca9455a1-19be-4631-b8a1-b57e6c7d1626
一、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B035)之專利包括：『法蘭盤螺栓、扭力過載保護螺栓、座式電磁振動器的螺栓螺釘頭、防鬆脫螺栓、電鍍用純鈦螺絲、防鬆動緊固方頸螺栓、自散熱排氣管螺栓、輕質螺絲、定位導向用調節螺絲、免工具安裝螺絲、雙螺紋雙線細牙輕鋼龍骨用螺絲、密封防鬆型加固配合螺柱』等專利，以下為本期專利摘要説明。
1. 一種法蘭盤螺栓及其製造方法、使用方法 [ CN114233736 ] : 本發明公開一種法蘭盤螺栓及其製造方法、使用方法，其法蘭盤螺栓，包括：螺帽部；法蘭部，法蘭部與螺帽部固定，法蘭部上有一個防轉防鬆結構；螺柱部，螺柱部與遠離螺帽部的法蘭部相對面固定，螺柱部上設有外螺紋。由於齒面A與軸向夾角為1°～3°，安裝時受到的阻力小，斜齒可以同軟金屬以及表面粗糙為剛性的基體A緊密咬合，當處在受力不均、振動的工作環境時，由於齒面B與法蘭部軸端面徑向的夾角為30°，在受外力、振動時受到的阻力大，可限制法蘭盤螺栓旋轉、松動的發展趨勢，起到防轉防鬆的效果，解決了法蘭盤螺栓防鬆齒接觸的基體表面有粗糙或小於防鬆齒的軟金屬旋緊產生的防轉防鬆性能達不到要求的問題。
2. 一種有扭力過載保護機構的緊固件 [ CN216077904 ] : 本實用新型公開了一種有扭力過載保護機構的緊固件，一種有扭力過載保護機構的緊固件，包括螺桿和螺帽，所述螺帽固定安裝在螺桿上表面，所述緊固件還包括有：頂帽和轉軸，所述頂帽通過轉軸與螺帽轉動連接，所述螺帽豎直端外表面固定安裝有彈性塊，所述頂帽豎直端內表壁固定安裝有凸起塊，且所述凸起塊與彈性塊搭合連接。本實用新型中，在螺帽頂部有增加了頂帽，轉動緊固件時，先轉動頂帽，再由頂帽帶動緊固件整體轉動，當扭力過大時，螺帽上的彈性塊會產生過大的彎曲，使得螺帽與頂帽脫離，不會使得過大的扭力作用於緊固件上，保護緊固件，提高了緊固件的使用效果。
3. 一種座式電磁振動器的螺栓螺釘頭 [ CN216077906 ] : 本實用新型涉及一種座式電磁振動器的螺栓螺釘頭，包括螺絲釘以及螺絲釘上的螺絲頭，所述螺絲釘的端部一體連接有螺絲頭，所述螺絲頭為正六邊形形狀，所述螺絲頭的外側面向內凹陷形成操作件和操作槽，所述操作件的內側設置彈簧，所述彈簧的下端與螺絲頭的內凹面固定連接，所述彈簧的頂部固定安裝保護片，所述螺絲頭的內凹面中部向內開設螺絲刀槽，所述保護片的中部貫穿開設操作孔，所述螺絲刀槽與操作孔位置對應。本實用新型保留螺絲釘通用的外扳手使用結構，可以使用非專業工具以外的物件來安裝和拆卸螺絲，使用的靈活性就大大增加了，解決了專業拆卸工具不是隨手可得的問題，所有拆裝方式獨立，相互支持。
4. 防鬆脫螺栓組件 [ CN216111670 ] : 本實用新型揭示一種防鬆脫螺栓組件，包括螺栓和螺母，螺栓包括頭部和外徑小於頭部的螺桿部，螺桿部與頭部同軸設置，頭部的上端面中部設置有正六邊形狀的凸台，凸台用於與扳手配合，凸台、頭部和螺桿部一體成型，螺母套設在螺桿部的外部並與螺桿部螺紋連接，螺母的上端面上設置有用於套設到螺桿部的外部的第一膠圈，螺母的上端面上設置有用於供第一膠圈的下端部分嵌入的嵌槽，第一膠圈的外周壁與嵌槽的內周壁相貼，第一膠圈的內徑與螺母的內徑相同；本實用新型能夠有效避免螺母與螺栓之間出現鬆脫的現象，從而能夠提高對兩個部件固定後的可靠性。
5. 一種永不松動螺絲 [ CN114215840 ] : 本發明公開了一種永不松動螺絲，所述螺絲本體包括螺桿、凸螺母、凹螺母，其中螺桿擰入待固定工件，凸螺母擰入螺桿鎖緊，凹螺母擰入螺桿將凸螺母進一步卡緊固定；其特徵在於；在螺桿上設置由偏心低螺紋、偏心高螺紋組成的混合螺紋段，偏心低螺紋邊緣上的設置的凹圓弧使偏心低螺紋邊緣形成凹陷的低狀態，沒有設置凹圓弧的偏心螺紋的邊緣突出形成偏心高螺紋；設置凸螺母固定工件，凸螺母的防滑齒內設有低螺紋，設置凹螺母對凸螺母的進一步固定，達到鎖緊工件永不松動的目的；本發明螺絲緊固效果強，通用性好，適合各種狀態下使用，加工簡單，適用於大批量生產。
6. 電鍍用純鈦螺絲 [ CN216077892 ] : 本實用新型公開了一種電鍍用純鈦螺絲，包括螺絲本體，所述螺絲本體由純鈦材料製作而成，本實用新型可有效的增強螺絲耐腐蝕性，也避免掛具因為螺絲腐蝕而對掛具造成斷裂、氧化，有效的的提高掛具的使用壽命，節約了生產成本。
7. 一種防鬆動緊固方頸螺栓 [ CN216077901 ] : 本實用新型公開了一種防鬆動緊固方頸螺栓，包括螺桿、連接於螺桿上的方頸以及連接於方頸上端的螺帽，所述方頸的兩側開設有凹槽，所述凹槽內連接有伸縮機構，伸縮機構的外端連接有卡塊，卡塊外側的下端向螺桿方向傾斜以形成傾斜面，通過擠壓卡塊可使卡塊收縮至凹槽內。使用時，卡塊受到擠壓，並通過伸縮機構收縮至凹槽內，當卡塊不受到擠壓後，卡塊再通過伸縮機構彈出，以起到卡緊的作用，進一步提高了穩定性，防止松動。
8. 一種自散熱的排氣管螺栓結構 [ CN216077895 ] : 本實用新型公開了一種自散熱的排氣管螺栓結構，包括螺栓筒以及連接在螺栓筒底部的螺紋桿，且螺紋桿與螺栓筒一體成型，所述螺栓筒的外部貫穿開設有多組散熱孔，且散熱孔與開設在螺栓筒中心處的中心孔連通。本實用新型所述的一種自散熱的排氣管螺栓結構，一是通過散熱孔的結構設計，實現了排氣管螺栓的前後、上下、內外的空氣對流自散熱，最大化的降低了排氣管螺栓的溫度，避免螺栓高溫失效；二是通過排氣管螺栓的一體化設計，不僅取消了螺栓套與螺栓間隙，使承壓面最大，而且取消螺栓套，消除多個零件加工平面度的影響，承壓力最均勻。
9. 一種增固型輕質螺絲 [ CN216077903 ] : 本實用新型公開一種增固型輕質螺絲，包括螺絲本體，所述螺絲本體的上端形成有半沉頭，所述螺絲本體的下端形成有螺紋，所述螺絲本體上在半沉頭的底端與螺紋之間形成有光滑柱形部，所述螺絲本體左右兩側側壁的下部分別形成有矩形凹陷腔，所述矩形凹陷腔的內側壁上覆蓋鏈接有硅膠黏劑層，所述硅膠黏劑層的外側面上覆蓋連接有編織網布層，所述編織網布層的外側面上覆蓋連接有樹脂墊，所述樹脂墊與編織網布層的邊沿通過激光封邊連接為一體，所述樹脂墊的外側面上形成有與螺紋相同的螺紋面。通過將樹脂墊復合在螺絲本體上，能夠增加螺絲本體在鑽入使用時的摩擦力及作用力，不需要額外的使用膠套即能直接應用，能夠很好應用在玩具、日用品等領域中。
10. 一種定位導向用調節螺絲 [ CN216077907 ] : 本實用新型公開一種定位導向用調節螺絲，包括螺絲本體，所述螺絲本體的頂端形成有錐形端頭柱，所述螺絲本體在錐形端頭柱的下端形成有連接為一體的扁形柱，所述螺絲本體在扁形柱的下端形成有連接為一體的連接柱，所述螺絲本體在連接柱的下端形成有連接為一體的限位圓板，所述螺絲本體在限位圓板的下端形成有連接為一體的螺柱，所述連接柱的外側壁上形成有鍵齒紋面。應用在實際時，螺絲本體通過螺柱鑽入螺孔，連接柱上的鍵齒紋面可與外置驅動裝置的齒輪相鍵接，便於鍵接傳動，同時也可通過人力抓取扁形柱進行轉動，與現有的常見螺絲相比，本實用新型可通過人力轉動，也可通過驅動裝置轉動，無需額外套接其他傳動元件。
11. 一種免工具安裝螺絲 [ CN216131217 ] : 本實用新型公開了一種免工具安裝螺絲，包括轉帽，所述轉帽的下端設置有帽套，所述帽套的上端固定連接有延伸螺紋套，所述轉帽的下方圓柱外表面設置有外螺紋，且延伸螺紋套與外螺紋螺紋連接，所述轉帽的下端設置有卡槽，所述卡槽內設置有卡塊，所述卡塊的圓柱外表面固定連接有多組延伸塊，且多組延伸塊與卡槽卡接。本實用新型中，通過設置的卡塊和多組延伸塊，能夠與卡槽進行卡接，防止連接桿與轉帽發生相對轉動，同時帽套通過延伸螺紋套與轉帽螺紋連接，可以進行拆卸，方便卡塊、連接桿、螺紋桿連接體的更換，使該螺絲可以適應不同的螺紋孔，增加了螺絲的適用范圍。
12. 一種雙螺紋雙線細牙輕鋼龍骨專用高強度異形乾壁釘緊固件 [ CN216077902 ] : 本實用新型公開了一種雙螺紋雙線細牙輕鋼龍骨專用高強度異形乾壁釘緊固件，包括釘頭，所述釘頭的頂端安裝有主體，所述主體的內部設置有防護結構，所述釘頭和主體的外部均設置有耐腐蝕結構，所述主體的外部設置有緊固螺紋。本實用新型通過設置有穩定結構，在將釘頭安裝至物體的內部後，會帶動固定塊隨著釘頭向物體進行移動，當固定塊移動至物體的表面時，固定塊的外部會緊密卡至安裝物體的內部，安裝好後，當釘頭在物體的內部產生松動的現象時，固定塊會對釘頭進行限位，隨之便可對主體進行限位，防止釘頭和主體在安裝物體的內部產生轉動的現象，隨之便可防止釘頭和主體在固定物體的內部產生鬆脫，便可提高安裝的穩定性。
13. 緊固元件 [ CN114207304 ] : 本發明涉及一種緊固元件(1)、尤其安裝螺栓，所述緊固元件包括固定部段(10)、中間部段(20)和配合部段(30)，其中緊固元件(1)沿著縱向軸線(L)延伸，其中固定部段(10)具有固定結構、尤其螺紋，其中中間部段(20)在縱向軸線(L)的方向上設置在固定部段(10)與配合部段(30)之間，其中配合部段(30)圍繞縱向軸線(L)基本上旋轉對稱，其中配合部段(30)具有外承載表面(34)，其中承載表面(34)具有間隙配合，以及其中至少在配合部段中(30)存在有潤滑凹槽(32)。
14. 一種密封防鬆型加固配合螺柱 [ CN216111671 ] : 本實用新型涉及緊固件技術領域，尤其涉及一種密封防鬆型加固配合螺柱。本實用新型採用的技術方案是：包括中心軸為上下方向的圓柱形主體裝配緊固柱，所述主體裝配緊固柱的外圓柱面靠下端位置設有裝配緊固螺紋槽，所述主體裝配緊固柱的下端設有一體成型的圓柱形止位手持安裝柱，所述主體裝配緊固柱的上端設有一體成型的圓柱形密封防鬆緊固柱，所述密封防鬆緊固柱的上端中心位置設有貫穿零件下端面的圓柱形中心配合安裝孔。本實用新型的優點是：密封組合位置通過設置防鬆穩定結構，保障了裝配時能夠與密封件進行精準牢固的連接，整體安裝後的密封性更好，在後期使用過程中的整體安全性更高，耐用性更強。

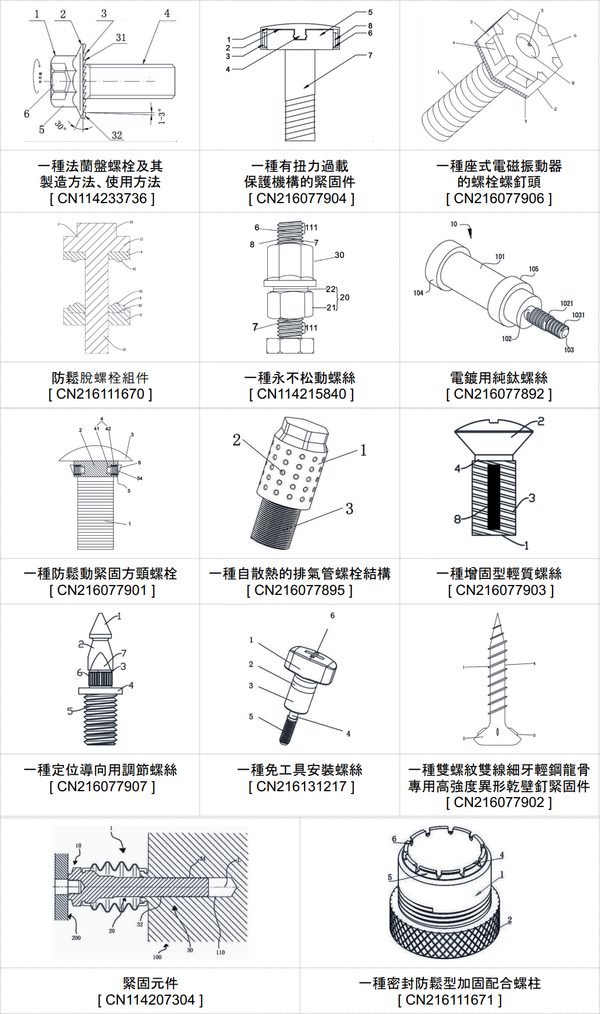

⬛ 專利代表圖：
二、以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括：『防鬆脫螺栓螺帽組、膨脹式高強度的螺栓、防鬆螺栓墊片、防鬆動螺栓螺母組件、截斷式防止螺母迴旋鬆動裝置、建築工地用不鏽鋼緊固件、自鎖防鬆墊圈、鐵路駝峰制動軌新型防鬆裝置、防滑式發黑乾壁釘、防滑緊固型螺釘、防鬆發黑乾壁釘、自扣緊功能的漲鉚螺母』等專利，以下為本期專利摘要説明。
1. 防鬆脫螺栓螺帽組 [ TWM624845 ] : 一種防鬆脫螺栓螺帽組，包含有一螺柱及一螺帽，其中該螺柱上係設有一容置孔，容置孔內則容置有一朝螺柱外頂抵之頂抵件及一設置於該頂抵件及容置孔間之彈性元件；而該螺帽之螺紋孔內則設有一固定孔；當螺帽之螺紋孔鎖接於螺柱之螺紋軸上時，該頂抵件則會因彈性作動而進入固定孔內，使得螺帽與螺柱間得以穩固連接定位，藉此可以避免因震動而使螺帽自螺柱上鬆脫。
2. 一種膨脹式高強度的螺栓緊固件 [ CN216077919 ] : 本實用新型公開了一種膨脹式高強度的螺栓緊固件，具體涉及螺栓緊固件技術領域，包括螺栓本體，所述螺栓本體的前側開設有第一滑槽且第一滑槽貫穿螺栓本體，所述螺栓本體的內部開設有第二滑槽和第一螺紋孔，所述第一滑槽設在第二滑槽的一側且二者連通，所述第一螺紋孔設在第二滑槽的另一側且二者連通，所述第一滑槽的內部設有支撐機構和推送機構，所述支撐機構設在推送機構的一側。本裝置具有實用性，無論螺栓本體上的螺紋是否被破壞，本裝置都可以起到連接和緊固零部件的作用，也適用於尺寸不同的安裝通孔。
3. 防鬆螺栓墊片 [ CN216111687 ] : 一種防鬆螺栓墊片，屬於破碎機刀齒防鬆技術領域，包括內環及外部墊片，所述內環上開設有螺栓孔，所述外部墊片設置在內環外側，所述外部墊片包括折彎部及卡接部，所述折彎部與卡接部沿內環對稱設置，所述折彎部能夠折彎用於包裹住螺栓。固定破碎機刀齒的固定座上設置有凹槽，螺栓及螺栓墊片設置在凹槽內，將該防鬆螺栓墊片安裝在凹槽內後，卡接部會與凹槽的四周卡接住，防止了墊片在凹槽內轉動，隨後將螺栓與破碎機刀齒連接後，將折彎部進行折彎，將螺栓包裹住，因墊片不會再固定座內轉動，而墊片又包裹住了螺栓，間接地對螺栓進行了固定，防止了螺栓在固定座內轉動，避免了螺栓因長期振動而產生鬆動，保證了設備的安全運行。
4. 一種防鬆動螺栓螺母組件 [ CN216111692 ] : 本實用新型涉及一種防鬆動螺栓螺母組件，應用在螺栓螺母技術領域，解決了現有的螺栓螺母組件在長時間使用和震動中會出現鬆動的問題，螺栓桿上螺紋連接有螺母，螺母沿著其周向的外圓側面上均設置有容置槽，每個容置槽內均設置有防鬆動組件，防鬆動組件包括T型頂桿、調節彈簧和調節壓板，調節壓板的外圓面上設置有外螺紋，容置槽徑向外端的內壁設置有與外螺紋配合的內螺紋，容置槽內設置有用於限位T型頂桿橫桿的台階，台階與內螺紋之間形成為用於放置調節彈簧的調節空間，螺栓桿的外圓面上與容置槽對應的位置均設置有定位槽，螺母與所述螺栓桿配合狀態下，T型頂桿的豎桿卡合在定位槽中；具有在外力作用下螺栓螺母不易鬆動，延長使用壽命效果。
5. 一種用於連接和緊固零件的截斷式防止螺母迴旋鬆動裝置 [ CN114233739 ] : 本發明公開了一種用於連接和緊固零件的截斷式防止螺母迴旋鬆動裝置，包括連接螺栓，連接螺栓兩端分別安裝有第一防鬆結構和第二防鬆結構；第一防鬆結構包括定位螺母、套設在定位螺母上且設有第一鋸齒的齒套、設有第二鋸齒的定向套、花螺母和鎖銷；將被緊固連接的零件、定位螺母、齒套、定向套、花螺母依次套設在連接螺栓上，定位螺母內設置有與螺紋段相匹配的螺紋，零件夾持在第一防鬆結構和第二防鬆結構之間並通過旋轉定位螺母而鎖緊或其鬆開零件。本裝置同時具備擰緊或者若干個擰緊度、防止迴旋鬆動以及方便地安裝和拆卸這種四位一體的缺陷，實現螺絲的擰緊、不松動，方便地安裝和拆卸都具備的保障零件緊密和可靠連接的功能要求。
6. 一種建築工地用不鏽鋼緊固件 [ CN216077927 ] : 本實用新型涉及一種建築工地用不鏽鋼緊固件，包括螺釘和螺母，所述螺釘螺紋連接在不鏽鋼件上，所述螺釘的外部設置有限制機構，所述螺母上設置有膨脹組件，所述限制機構包括緊固環，所述緊固環螺紋連接在螺釘的外部，所述緊固環的左右兩側均固定安裝有連接套，所述連接套的內部固定連接有固定連接不鏽鋼件的立柱。該建築工地用不鏽鋼緊固件，通過復合螺釘和螺釘的相互螺紋連接，使得強度較低的螺釘進行膨脹，並通過與緊固環相互緊密連接，使得螺釘在兩個立柱的固定下，實現降低自由度，避免了長時間螺紋出現鬆動的情況，通過螺母和螺釘底部進行螺紋連接，使得螺釘的上下活動進一步限制，以此提高螺釘的連接牢靠性。
7. 一種自鎖防鬆墊圈、螺栓組件及安裝方法 [ CN111365353 ] : 本發明公開了一種自鎖防鬆墊圈、螺栓組件及安裝方法，其技術方案為：包括彈性墊圈和對稱設於彈性墊圈兩側的第一剛性墊圈、第二剛性墊圈，所述彈性墊圈的兩側具有對稱的第一楔形面和第二楔形面；第一剛性墊圈具有與第一楔形面相適配的第三楔形面，第二剛性墊圈具有與第二楔形面相適配的第四楔形面；彈性墊圈與第一剛性墊圈、第二剛性墊圈能夠形成穩定的自鎖結構，以消除第一剛性墊圈與第二剛性墊圈分離形成的間隙。本發明在螺母與連接件之間出現間隙時，墊圈依靠楔形結構自動加厚，將螺母與連接件之間的間隙消除，進而再次夾緊工件，並可靠鎖止。
8. 鐵路駝峰制動軌新型防鬆裝置 [ CN114251343 ] : 本發明為鐵路駝峰制動軌新型防鬆裝置，用於制動軌和制動鉗間的防鬆連接，由分為有工作段，緊固段和防鬆段的正反旋螺紋帶孔螺栓，墊塊，第一螺母，第二螺母，彈簧，定位圈和圓柱銷組成。工作時，螺栓依次穿過制動鉗和制動軌的連接孔，制動鉗和制動軌安裝處於緊固段上，墊塊設計成一面為曲面，一面為平面，通過螺栓，墊塊曲面和制動軌曲面契合。螺栓上設有正反旋螺紋，分別為工作段和緊固段，第一螺母匹配齧合設置在工作段，第二螺母匹配齧合設置在緊固段，墊片匹配在第一螺母和第二螺母之間，彈簧一端頂住第二螺母，另一端頂住固定環，固定環通過圓柱銷和螺栓上的固定孔安裝在螺栓防鬆段。本申請結構合理，連接緊固，安裝方便，加大了鐵路制動軌制動鉗連接的緊固性，提高了運行安全。
9. 一種可有效防滑式發黑乾壁釘 [ CN216077915 ] : 本實用新型公開了一種可有效防滑式發黑乾壁釘，具體涉及乾壁釘技術領域，包括乾壁釘主體和螺帽，所述螺帽頂端開設有十字型槽，所述十字型槽內部設有固定桿和防滑桿，所述固定桿和防滑桿之間為十字交叉分佈，所述防滑桿兩端底部均固定設有限位釘。本實用新型通過在十字型槽的內部卡入固定桿和防滑桿，可以對螺帽和乾壁釘主體進行限位固定，防止其發生轉動，有效的避免了乾壁釘主體滑動脫落的情況發生，使得乾壁釘主體和螺帽固定的較為牢固，固定效果較好，進而避免了物體因乾壁釘鬆動而掉落的情況發生，固定安全性較高，且固定桿和防滑桿可以防止十字型槽內部因大面積接觸空氣而出現鏽蝕的情況發生，實用性較強。
10. 一種防滑緊固型螺釘 [ CN216111695 ] : 本實用新型涉及一種防滑緊固型螺釘，所述防滑緊固型螺釘包括螺帽、固定設置在所述螺帽底部的螺桿，以及設置在所述螺桿底部的錐台，其中，所述螺桿的直徑小於所述螺帽的直徑，且所述螺桿的外周上設置有一段螺紋，所述螺紋上設置有螺紋缺口，所述螺桿的底部內部設置有穩定緊固結構，在實際的使用中，由於螺紋孔的內壁受到一定的施壓力度，如此一來，便大大提升了器物機件中各部件之間連接的穩固性，可防止裝配過程中的錯位和打滑，且裝配簡單，成本低，使用可靠，實用性強，適於推廣使用。
11. 一種可防止連接鬆動的發黑乾壁釘 [ CN216077926 ] : 本實用新型公開了一種可防止連接鬆動的發黑乾壁釘，包括螺帽，所述螺帽的底部固定有發黑乾壁釘本體，所述固定筒的內部開設有放置槽，且放置槽的內壁固定有固定桿，所述固定桿的外壁活動連接有調節桿，且調節桿的外壁固定有固定塊，所述固定塊的內壁固定有第一調節板，且第一調節板的另一側固定有固定架。該可防止連接鬆動的發黑乾壁釘，設置有固定塊、第一調節板和第二調節板，當使用者需要保障固定性時，通過設置的固定塊、第一調節板和第二調節板，使得固定塊與固定筒之間的角度擴大，進而使得固定塊與連接處進行接觸，增加了發黑乾壁釘本體安裝後的固定性，防止了發黑乾壁釘本體發生脫落的現象，保障了對物件安裝的穩定性。
12. 一種帶有自扣緊功能的漲鉚螺母 [ CN216111693 ] : 本實用新型公開了一種帶有自扣緊功能的漲鉚螺母，包括漲鉚螺母本體、連接套環和放置槽，所述漲鉚螺母本體的一側安裝有連接套環，所述漲鉚螺母本體的內部開設有螺紋孔，所述螺紋孔內的內部螺紋連接有緊固螺栓，所述緊固螺栓的內側壁開設有一組放置槽，所述放置槽的內底壁設置有鋼性彈簧，所述鋼性彈簧的頂端設置有插接柱，所述插接柱的頂端安裝有弧形凸塊，所述漲鉚螺母本體的內側壁開設有一組插接槽。本實用新型通過緊固螺栓、放置槽、鋼性彈簧、插接柱、弧形凸起和插接槽的設置，使得漲鉚螺母本體具備自扣緊的功能，一定程度上避免了漲鉚螺母本體造成鬆動的可能。

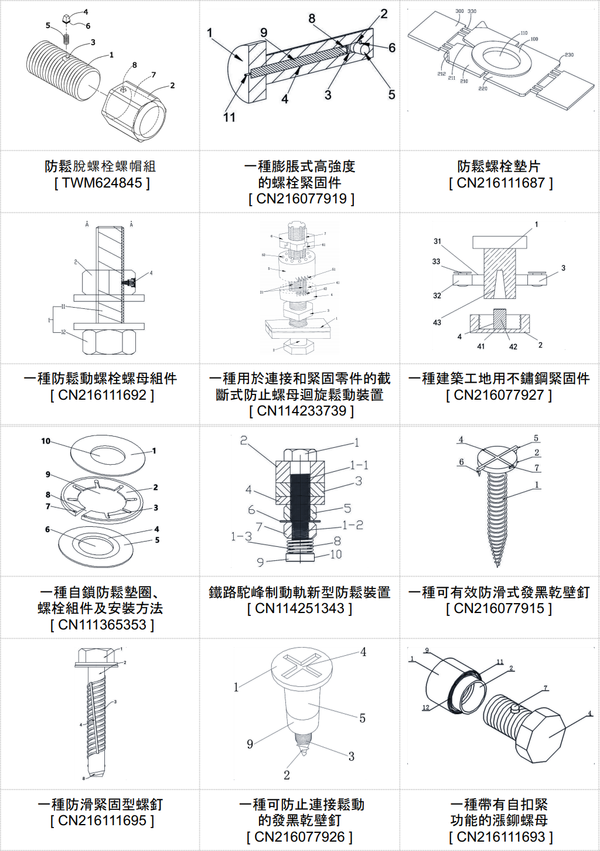

⬛ 專利代表圖：
三、以『螺帽或類似之螺紋接合元件』(F16B037) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B037)之專利包括：『蝶形螺栓、一體式銲接螺母、汽車用輕量化壓鉚螺母、一體式法蘭螺母、智能螺母套件、可拆分螺母、非金屬嵌件六角鎖緊銅螺母、前裝螺母結構、手動緊固螺母』等專利，以下為本期專利摘要説明。
1. 一種蝶形螺栓 [ CN216131221 ] : 本實用新型屬於機械零部件技術領域，涉及一種蝶形螺栓，其中，包括支撐塊和橡膠保護蓋，所述橡膠保護蓋的內壁頂部和內壁兩側均設置有多個軟墊，所述支撐塊的底部固定連接有螺桿，所述螺桿的低端設置有插入頭，所述支撐塊的頂部開設有梅花孔，所述支撐塊的兩側固定連接有蝶形栓頭。其有益效果是，通過設置收納槽、銷軸和連接塊，方便對兩個蝶形栓頭進行延長，方便工作人員進行使用，增大了在擰動時的受力面積，方便擰動，通過設置通風槽和通風孔，方便在螺栓使用時進行散熱，避免螺栓在使用時熱脹冷縮，導致螺栓堵塞在螺紋孔內，導致使用時出現失誤，通過設置防滑塊，方便工作人員進行使用，避免工作人員擰動時造成滑動。
2. 一種螺母 [ CN112013003 ] : 為瞭解決各種不利環境下工作的螺栓、螺母不易分離的問題，本發明提供了一種螺母，包括內螺母和螺母外殼；所述內螺母包括沿其軸線方向連接的主體部和頸部；沿所述內螺母的所述軸線貫穿所述主體部和所述頸部設置有螺孔；所述頸部的徑向尺寸小於所述主體部的徑向尺寸；所述內螺母由至少兩個可沿所述內螺母的徑向分離的內螺母組件組合而成；環繞所述內螺母設置有條狀緊固件；所述螺母外殼套裝在所述內螺母外；所述螺母外殼內部形狀與所述內螺母外部形狀相匹配；所述螺母外殼的一個端部設置有通孔，所述內螺母的所述頸部從所述通孔伸出。本發明的螺母可以廣泛應用於不良環境的螺栓、螺母連接領域。
3. 一種一體式銲接螺母及其制備方法 [ CN114233737 ] : 本發明涉及螺栓技術領域，具體地說是一種一體式銲接螺栓及其制備方法。一種一體式銲接螺母，包括螺母，其特徵在於：所述的螺母包括螺母柱、螺母法蘭、螺母頭部，螺母柱的內側設有內螺紋，位於螺母柱的頭部連接螺母法蘭的一端，螺母法蘭的另一端連接螺母頭部的一端，螺母頭部的另一端連接平面凸緣結構；所述的平面凸緣結構為截面呈梯形的圓盤形結構，並且平面凸緣結構的頂部及底部分別為圓形平面，平面凸緣結構的底部與螺母頭部的頂部連接。同現有技術相比，提供一種一體式銲接螺母及其制備方法，改進了銲接螺母的結構，該款一體式螺母在滿足接地功能的同時，可以增加接觸面和保證接地導線連接的穩定性。
4. 一種汽車用輕量化壓鉚螺母 [ CN216111684 ] : 本實用新型公開了一種汽車用輕量化壓鉚螺母，涉及壓鉚螺母技術領域，為解決現有的壓鉚螺母與薄板壓合後限位效果較差以及整體密實度較高的問題。所述支撐圓盤的一端設置有螺母桿，所述支撐圓盤靠近螺母桿的一面設有若干呈環形等距分佈的支撐面凸型直齒，所述支撐面凸型直齒的內部均設置有半橢圓柱凹槽，所述半橢圓柱凹槽靠近支撐圓盤外環的一端設置有半橢圓柱進口，所述半橢圓柱凹槽的上端設置有限位槽，所述螺母桿靠近支撐圓盤的一端設置有螺母桿凹型直齒，螺母桿凹型直齒設置有若干個，所述螺母桿的內部設置有螺栓內盲孔，且螺栓內盲孔的開口端靠近支撐圓盤的一端，所述支撐圓盤、螺母桿和螺栓內盲孔通過冷鐓一體成型。
5. 一體式法蘭螺母 [ CN216077908 ] : 本實用新型公開了一體式法蘭螺母，包括螺母主體、連接套管和法蘭盤，所述連接套管和法蘭盤分別設置在螺母主體的上下兩端，所述的連接套管、螺母主體和法蘭盤的內部貫穿設有與螺栓配合的螺栓孔，且連接套管、螺母主體和法蘭盤從上到下依次排布形成階梯狀，所述連接套管的外壁上豎向設置有若干個均勻排布的限位條。通過上述方式，本實用新型提供的一體式法蘭螺母，增設了連接套管，使其強度高，又提高了法蘭螺母與螺栓之間的擰緊力，同時通過設置在連接套管的外壁上的限位條，達到了很好的限位功能，防止由於振動而出現法蘭螺母轉動的情況，使其具有很好的防鬆動效果。
6. 一種智能螺母套件的使用方法 [ CN112377506 ] : 本發明公開了一種智能螺母套件的使用方法，包括以下步驟：S1：調整智能螺母的檢測精度；S2：將智能螺母套裝在原生螺栓上；S3：旋緊智能螺母；S4：反轉智能螺母；S5：將同步元件鎖定在智能螺母與原生螺母上。採用以上技術方案的一種智能螺母套件的使用方法，智能螺母能夠便捷地加裝在原生螺栓和原生螺母上，不用拆除原生螺母，裝配簡單，成本低廉；通過設置同步元件，使智能螺母只會與原生螺母同步轉動，不會出現僅有智能螺母單獨松動的情況，避免發出錯誤警報；同時，螺母主體即使僅僅發生微小的轉動，摩擦轉動元件也會發生較大幅度的轉動，能夠准確地被檢測裝置識別，因此，松動預警靈敏度極高，能夠應用到具有嚴苛要求的工作場景中。
7. 一種可拆分螺母 [ CN216131219 ] : 本申請涉及緊固件領域，公開了一種可拆分螺母，其包括相互榫卯連接的公螺母瓣和母螺母瓣，公螺母瓣內壁開設有公瓣螺紋槽，母螺母瓣內壁開設有用於與公瓣螺紋槽組成完成螺紋槽的母瓣螺紋槽，公螺母瓣內壁於公瓣螺紋槽的一端一體固定公內擋塊，母螺母瓣內壁於與公內擋塊對應位置處一體固定有母內擋塊。本申請具有提高安裝便捷性的效果。
8. 一種非金屬嵌件六角鎖緊銅螺母 [ CN216143043 ] : 本實用新型屬於螺母技術領域，尤其為一種非金屬嵌件六角鎖緊銅螺母，包括螺母本體，所述螺母本體包括耐磨層，所述耐磨層的表面固定連接有金屬螺母，所述金屬螺母的表面固定連接有防腐層，所述螺母本體的一端固定連接有鎖緊塊，所述鎖緊塊的內壁滑動連接有鎖緊嵌體，所述鎖緊嵌體的表面固定連接有彈性塊，所述鎖緊嵌體的表面開設有一號凹槽。本實用新型通過彈性塊和一號凹槽的配合，當使用者順時針轉動螺母本體時，螺母本體帶動鎖緊塊進行轉動，而鎖緊嵌體在螺栓的作用下保持不動，鎖緊塊推動彈性塊進入一號凹槽內部，避免了螺母安裝過程受到的非金屬嵌體的影響，使用者能夠將螺母本體安裝到位，十分方便使用。
9. 一種前裝螺母結構 [ CN110513382 ] : 本發明涉及一種前裝螺母結構，前裝螺母前端設置有前面板，前裝螺母外壁設置有止轉凸起和固定凸起，與前裝螺母適配的安裝孔內設置有止轉凸塊，止轉凸塊的厚度小於安裝板厚度使得止轉凸塊相對於安裝板前側面凹陷，凹陷部分形成凹陷區域用於安裝螺母前面板，安裝孔內沒有止轉凸塊的區域形成旋轉區域，止轉凸塊的兩個側面形成止轉立面用於和止轉凸起配合起止轉作用；前裝螺母從安裝板前側面裝入安裝孔內，螺母預旋緊後止轉凸塊位於固定凸起和螺母前面板之間使螺母固定在安裝板上。本發明可以方便快捷的從安裝板前側面實現螺母及螺栓的安裝和固定，無需額外工具，尤其適用於安裝板後方空間狹小或封閉的工況。
10. 一種手動緊固螺母 [ CN216111679 ] : 本實用新型涉及緊固件技術領域，尤其涉及一種手動緊固螺母。本實用新型採用的技術方案是：包括中心軸為上下方向的圓柱形主體緊固連接柱，所述主體緊固連接柱的外圓柱面上設有手持緊固穩定防滑槽，所述主體緊固連接柱的上端中心位置設有圓柱形第一主體安裝緊固孔，所述第一主體安裝緊固孔的內圓柱面上設有裝配連接螺紋槽，所述第一主體安裝緊固孔的下端中心位置設有貫穿零件下端面的圓柱形中心配合通孔。本實用新型的優點是：上下兩端分別通過兩種緊固方式進行裝配連接，安裝時的整體效率更高，操作起來更加方便，能夠滿足快速連接組合的裝配需求，在後期維護時的拆裝操作更容易。

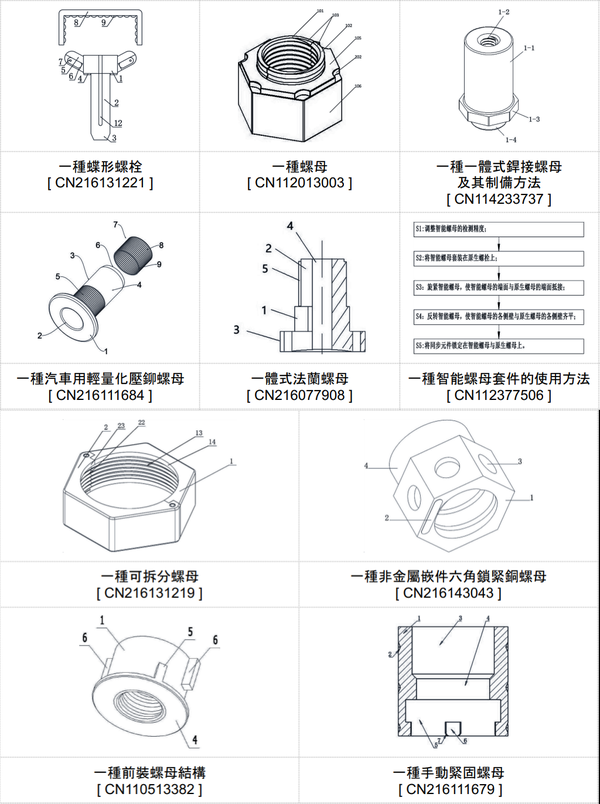

⬛ 專利代表圖：
四、用於『製造特定金屬物品，採用未列入另一單獨次類或該次類之一個目的加工』 (B23P015) 為主要IPC分類號之扣件相關專利：
本項分類號(B23P015)之專利包括：『高效生產高強度螺栓生產方法、螺絲生產工藝、耐疲勞螺栓加工方法、高強度膨脹緊固件生產工藝、開槽圓柱頭螺釘製作工藝』等專利，以下為本期專利摘要説明。
1. 高效生產高強度螺栓的生產方法 [ CN114227171 ] : 本發明公開了高效生產高強度螺栓的生產方法，屬於螺栓技術領域，該高效生產高強度螺栓的生產方法，包括以下步驟：步驟一、首先將螺栓粗胚進行粗打磨，隨後進行酸洗，乾燥晾乾，步驟二、將螺栓粗胚進行淬火，等溫退火，對螺栓粗胚進行酸洗，步驟三、調整搓牙機的參數，對加熱後的螺栓粗胚進行螺紋加工，步驟四、對螺栓粗胚產生的螺紋進行毛刺清理，隨後進行適當的打磨拋光，步驟五、對螺栓粗胚進行鈍化處理和磷化處理。利用酸洗，對螺栓粗胚進行穩定的氧化膜進行清潔，保證對搓牙機生產的螺紋，使得螺紋的結構強度提高，且利用鈍化和磷化，進行穩定的螺栓的外壁，保證抗腐蝕和抗磨損性能。
2. 螺絲生產工藝 [ CN114227179 ] : 本發明公開了一種螺絲生產工藝，包括如下步驟，退火步驟，將線材放入加熱爐，保持溫度在690℃‑755℃，持續4.5‑6h，並將線材冷卻至常溫；酸洗步驟，採用兩次酸洗，以完全除去線材表面的氧化膜；酸洗後，投入清水池中，進行水洗，清水洗過之後，轉移至草酸池中，轉移至磷酸鹽池中，再轉移至具有皂化液的水池中水洗；抽線步驟；熱間鍛造步驟；熱打步驟；輾牙步驟；螺頭防爆處理步驟，對成型後的螺頭進行冷淬，然後對螺頭進行燒結然後再進行表面處理，以及鍍膜處理；電鍍步驟，將加工好的螺絲放入電鍍機內進行整體的電鍍作業，將螺絲浸於含有被沉積金屬化合物的水溶液中，再在水溶液中通以電流。本發明易於去除雜質、腐蝕物質、螺頭不易於出現爆頭現象，利於加工，且能提高螺絲質量。
3. 一種特種耐疲勞螺栓的加工方法 [ CN114193087 ] : 本發明公開了一種特種耐疲勞螺栓的加工方法，包括如下步驟：S1選材；S2材料改制：除鏽、酸洗、冷拔；S3下料；S4平頭倒角車絲坯；S5鍛造六角頭坯子；S6球化退火；S7勒光頭部尺寸；S8去應力正火；S9淬火並高溫回火；S10拋丸處理；S11精加工相關尺寸；S12滾壓加工；S13加工螺紋；S14表面處理；S15除氫處理。經過上述新的工藝步驟，使螺栓的疲勞壽命達到300萬次以上，使螺栓在受高預緊力載荷以及交變載荷作用下，不會發生疲勞斷裂的事故，從而保證了軌道交通車輛的運行安全。
4. 一種高強度膨脹緊固件生產工藝 [ CN114193102 ] : 本發明涉及緊固件加工技術領域，提供了一種高強度膨脹緊固件生產工藝，包括鍛造，採用鍛造用鍛造毛坯制得；退火處理；成型，將制得的材料導入成型機中擠成芯棒；冷卻切環，將制得的芯棒冷卻後對其進行切環，切除並收集外環，且切環過程中沿著芯棒的一端進行切環，切到芯棒另一端前留有一定位置；粗加工，對切環部分的芯棒的外部開設外螺紋，以及對芯棒未開環部分進行打磨加工，同時對收集的外環的外側進行縱向鑽孔操作，並對其一端延伸方向進行橫向切口；精加工，對留有一定位置的芯棒進行精加工，將該部分加工成圓錐形；安裝；熱處理；回火處理，本發明不僅提高了膨脹緊固件的整體硬度，還提高了刀片的耐腐蝕性，延長了緊固件的正常使用壽命。
5. 一種開槽圓柱頭螺釘製作工藝 [ CN114227166 ] : 本發明公開了一種開槽圓柱頭螺釘製作工藝，涉及螺釘領域。該開槽圓柱頭螺釘製作工藝，包括抽線剪料、冷鐓成型、切削碾牙、拋光熱處理和酸洗電鍍五個步驟。該開槽圓柱頭螺釘製作工藝，於抽線步驟中先對盤條進行矯直，再通過加熱的方式去除盤條上殘余的應力，最後利用鋼板對盤條進行滾壓處理，確保作為開槽圓柱頭螺釘原材的盤條平直，避免其中殘余的應力影響成型螺釘的質量，其螺釘初坯的螺帽和螺柱成型處形成的頸部能夠加固螺柱和螺帽連接處，降低螺柱螺帽成型連接處斷裂風險，碾牙步驟中利用兩組活動牙板和固定牙板組合完成，其間留有的間隙形成腰部，保證開槽圓柱頭螺釘中部的完整性，進而提升開槽圓柱頭螺釘整體的耐彎折性。

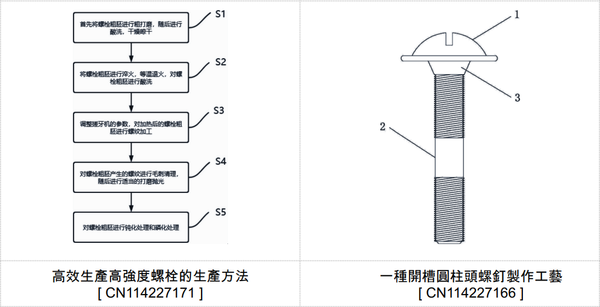

⬛ 專利代表圖：
五、以『緊固於壁或類似件內之銷釘或其他器件，將其插入孔內緊固』(F16B013) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B013)之專利包括：『便於重復安裝使用的膨脹螺絲組件、可重復利用的膨脹螺絲、家具連接緊固件、家具隱形連接件』等專利，以下為本期專利説明。
1. 一種便於重復安裝使用的膨脹螺絲組件 [ CN216111651 ] : 一種便於重復安裝使用的膨脹螺絲組件,涉及膨脹螺絲組件技術領域，包括螺絲主體、螺帽和連接圓筒，螺帽設置在螺絲主體的上端面，而連接圓筒則套接安裝在螺絲主體的外側面，螺絲主體的外端面套接設置有連接圓筒，連接圓筒的底端面設置有膨脹套，同時在膨脹套的內壁處開設有內螺紋，通過螺絲主體、螺帽、連接圓筒和膨脹套的設置，使而螺絲主體可以在膨脹套的內壁處進行螺紋轉動，這樣就可以對牆體處的螺絲進行拆裝處理，同時利用連接圓筒、開槽和膨脹套的設置，可以減小膨脹螺絲組件在鑄造時所用的物料，這樣可以降低膨脹螺絲的製造加工成本，主要應用於對膨脹螺絲拆裝，並進行重復使用。
2. 一種家具連接緊固件 [ CN216111648 ] : 本實用新型涉及一種家具連接緊固件，包括連接桿，所述連接桿一端設有旋緊頭，所述旋緊頭頂部設有旋緊槽，所述連接桿遠離旋緊頭的一端設有錐形頭，所述旋緊頭和錐形頭之間設有止退部，所述錐形頭上設有膨脹部，所述膨脹部底部和止退部之間設有限位部，所述限位部上開設有槽孔，所述限位部底部抵在止退部上。該方案能使家具木板穩固連接，增加美觀度，提高安裝效率。
3. 一種可重復利用的膨脹螺絲 [ CN216111650 ] : 本實用新型公開了一種可重復利用的膨脹螺絲，包括膨脹管和膨脹單元；膨脹管：其頂部設置有墊片，所述膨脹管的內部設置有螺紋桿，所述螺紋桿的一端穿過墊片中部設置的通孔與膨脹管內側中部設置的環形支撐塊螺紋連接，所述螺紋桿的頂部設置有沉頭孔；膨脹單元：包含錐形連接桿、第一通槽、錐形推塊、銷軸、固定塊和梯形膨脹塊，所述第一通槽設置有三個，所述第一通槽分別等距離圓周陣列設置在膨脹管的底部，所述第一通槽的內側頂部左右兩端分別設置有固定塊，所述固定塊之間分別設置有梯形膨脹塊，該可重復利用的膨脹螺絲，固定效果好，且在膨脹固定後方便取出進行再次重復使用，從而有效避免資源浪費。
4. 一種家具隱形連接件 [ CN216111649 ] : 本實用新型涉及家具加工技術領域，具體地說，涉及一種家具隱形連接件。包括預埋組件A和預埋組件B；所述預埋組件A包括外膨脹件、內膨脹件和頂緊螺絲；所述預埋組件B包括連接桿、套筒和彈簧。本實用新型所述的隱形連接件不僅延續使用傳統軟件和設備進行生產操作，從而避免各方面的浪費，而且，克服了傳統三合一連接件的很多缺點，具體地說，本實用新型實現了所有連接部位的無釘化連接，既降低了成本，又使生產和安裝變得更簡單、快捷，真正做到了快裝、快拆，同時，所有連接件全部隱藏於板件中，使家具更完美，而且，在使用過程中無任何磨損和損壞等現象，可反復循環使用，更省錢、更環保。

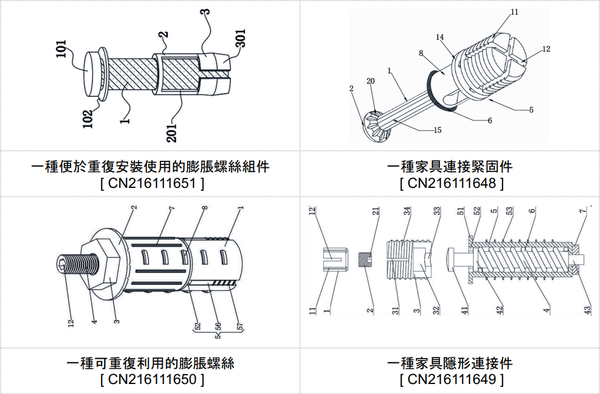

⬛ 專利代表圖：
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
