2025-10-No2-扣件知識文章

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件知識文章 (2025-10-No-2)：

#知識主題 : #油管螺栓多道次鍛造成形方法

油管螺栓 (oil pipe bolt)，又稱中空螺栓(Banjo bolt)，應用於液壓系統、汽車剎車系統與燃油系統中，用於連接並導通管路與金屬接頭。現有油管螺栓多採用車床加工方式製作導油通孔與通道，效率低導致成本升高及材料浪費。

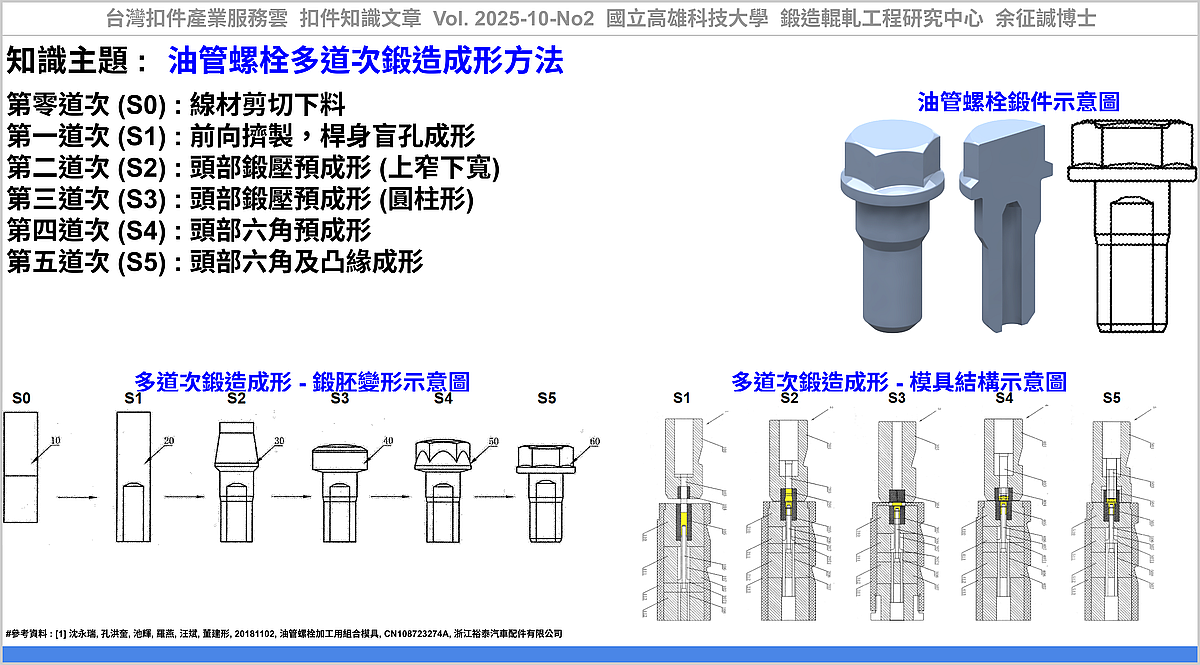

沈等人[1]提出油管螺栓多道次鍛造成形方法，包括：

第零道次 (S0) : 線材剪切下料。
第一道次 (S1) : 前向擠製，桿身盲孔成形。
第二道次 (S2) : 頭部鍛壓預成形 (上窄下寬)。
第三道次 (S3) : 頭部鍛壓預成形 (圓柱形)。
第四道次 (S4) : 頭部六角預成形。
第五道次 (S5) : 頭部六角及凸緣成形。

此專利技術以多道次鍛造成形油管螺栓，能減少加工時間、降低材料浪費及提高產品一致性，有益於大量生產需求。

應用該技術，可協助產業透過『油管螺栓多道次鍛造成形方法』，建立『螺栓鍛造成形技術』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 沈永瑞, 孔洪奎, 池輝, 羅燕, 汪斌, 董建形, 20181102, 油管螺栓加工用組合模具, CN108723274A, 浙江裕泰汽車配件有限公司, https://patents.google.com/patent/CN108723274A

[2] 台灣扣件產業服務雲, 扣件知識文章, Vol. 2025-10-No2, 油管螺栓多道次鍛造成形方法, https://www.tw-fastener.com/tfsc/knowledge/BLP_3922b985-7175-42b4-9f2f-5fb7613593d3

----
