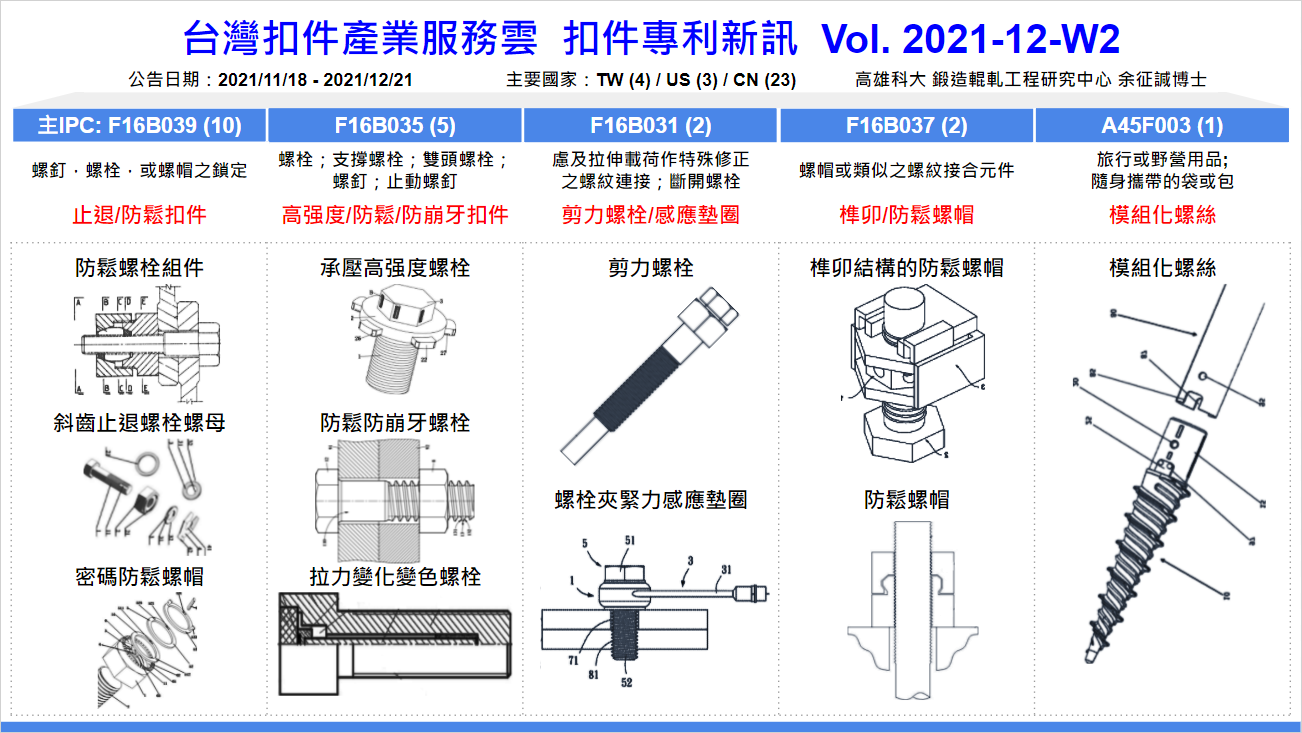

利用全球專利資料庫(台灣/美國/中國/歐洲/世界)搜尋近期公告之扣件相關專利，共有30件新專利，公告日介於2021/11/18至2021/12/21間，申請年自2017(3件)、2018(1件)、2019(1件)、2020(10件)至2021年間(15件)，申請國件數為台灣(4件)、美國(3件)與中國(23件)，專利權人包括春雨工廠、鋐昇實業、法商聖戈本建材公司日商若井、比利時商赫比工具等公司；本專利新訊透過國際專利分類號(IPC)進行專利分類及摘要説明，其中以『螺釘，螺栓，或螺帽之鎖定』(F16B039)分類號之專利數最多，專利主題聚焦在防鬆螺帽及螺栓之功能設計爲主。本期之前五大主要國際專利分類號為F16B039 (10件)、F16B035(5件)、F16B031(2件)、F16B037(2件)、A45F003(1件)等分類號。以下為摘要説明，完整專利資訊請參閲專利清單。
#參考資料：
[1] 專利新訊全文：台灣扣件產業服務雲 扣件專利新訊 Vol. 2021-12-W2, https://tinyurl.com/NewPatentAlerts202112W2
[2] 扣件專利新訊 Vol.2021-12-W2 專利清單 EXCEL, https://tinyurl.com/NewPatentList202112W2
一、以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括：防鬆扣件等相關專利，以下為本期專利説明。

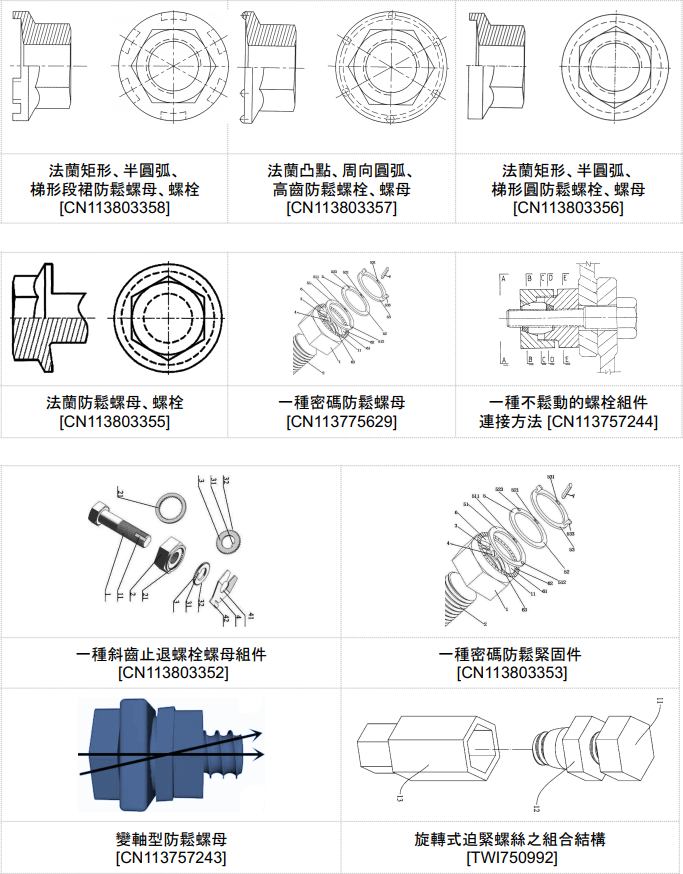

- 【法蘭矩形、半圓弧、梯形段裙防鬆螺母、螺栓】專利，一種法蘭矩形、半圓弧、梯形段裙防鬆螺栓、螺母，它屬於防鬆緊固件技術領域。防鬆螺栓、螺母的法蘭面應足夠大，法蘭面的最外圈有一環形平台，環形平台上均勻設置矩形、半圓弧、梯形段裙，法蘭矩形、半圓弧、梯形段裙使法蘭面懸空，安裝時法蘭矩形、半圓弧、梯形段裙首先接觸工件，首先受力並將力傳遞給法蘭面，由於是局部受力，局部變形比較大。法蘭外邊緣也分擔部分力和部分變形。這樣的設計，彈性系數比較小，彈性變化量比較大，法蘭存儲的彈性勢能比較大。抵抗震動和防鬆能力強 [CN113803358]。
- 【法蘭凸點、周向圓弧、高齒防鬆螺栓、螺母】專利，一種法蘭半圓凸點、周向圓弧、高齒防鬆螺母、螺栓，它屬於防鬆緊固件技術領域。法蘭防鬆螺母、螺栓的法蘭面應足夠大，法蘭面的最外圈有一環形平台，法蘭環形平台上均勻設置半圓凸點、周向圓弧、高齒，凸點、周向圓弧、高齒使法蘭面懸空，安裝時凸點、周向圓弧、高齒首先接觸工件，首先受力並將力傳遞給法蘭面，由於是局部受力，局部變形比較大。法蘭邊緣也分擔部分力和部分變形。高齒根腳有一小角度斜面，高齒在緊固力和摩擦力作用下，會出現橫向變形，此變形與法蘭變形疊加。這樣的設計，彈性系數比較小，彈性變化量比較大，法蘭存儲的彈性勢能比較大。抵抗震動和防鬆能力強 [CN113803357]。
- 【法蘭矩形、半圓弧、梯形圓裙防鬆螺栓、螺母】專利，一種法蘭矩形、半圓弧、梯形圓裙防鬆螺栓、螺母，它屬於防鬆緊固件技術領域。防鬆螺栓螺母法蘭面應足夠大，法蘭面的最外圈有一環形平台，環形平台邊緣周圈設置法蘭矩形、半圓弧、梯形圓裙，法蘭矩形、半圓弧、梯形圓裙使法蘭面懸空，安裝時法蘭矩形、半圓弧、梯形圓裙首先接觸工件，首先受力並將力傳遞給法蘭面，由於是法蘭最外邊緣受力，法蘭變形大。這樣的設計，彈性系數比較小，彈性變化量比較大，法蘭存儲的彈性勢能比較大。抵抗震動和防鬆能力強 [CN113803356]。
- 【法蘭防鬆螺母、螺栓】專利，一種法蘭防鬆螺栓、螺母，它屬於防鬆緊固件技術領域。1、法蘭防鬆螺栓、螺母的法蘭面應足夠大，法蘭底面大面積懸空，只有法蘭最大外徑與被連接件接觸；2、法蘭面最外圈有一環形工作面，安裝時此面與工件接觸。3、環形工作面在未預緊時，最大外圓接觸工件，裡圈直徑離開工件0.2毫米(以M20為例)。從剖面看：從環形工作面的裡圈向螺栓根部圓弧引一條切線；從環形工作面的裡圈向螺母內螺紋根部引一條線構成法蘭的內凹底面。安裝初始，法蘭工作面最外圈首先接觸工件，扭矩增加，法蘭工作面開始變形，當扭矩達到規定數值時，法蘭工作面應該能全部或者大部分接觸被連接件 [CN113803355]。
- 【一種密碼防鬆螺母】專利，一種密碼防鬆螺母，屬於緊固件技術領域，其公開了在螺母上同時設置鬆懈、防鬆和密碼聯合裝置；其在螺母上的鬆懈、防鬆和密碼聯合裝置包括卡槽、卡件、密碼盤、卡盤倉和卡銷，所述卡槽設置在螺母內螺紋環壁上且為傾斜壁，所述密碼盤上設有密碼孔和密碼聯動銷，所述卡盤倉外端設有卡環，卡環外表面設有密碼符號片；所述卡槽、各個密碼盤上的密碼孔以及卡銷共同構成螺母鬆懈裝置，所述卡槽和卡件共同構成防止鬆懈或鬆脫的裝置，所述密碼盤和卡盤倉共同構成密碼裝置；其有益效果使螺母既可達到防鬆效果同時還可達到需要密碼才能旋鬆的效果，可以有效防止非法開啟螺母 [CN113775629]。
- 【一種不鬆動的螺栓組件連接方法】專利，本發明涉及一種不鬆動的螺栓組件連接方法，由連接螺栓、緊固螺母、楔形螺母和拉壓螺母構成，連接螺栓和緊固螺母將連接件緊固達到技術要求後，在連接螺栓的螺桿上安裝楔形螺母，使在緊固螺母後部的內緣上設置的圓台側面形狀的內表面和在楔形螺母前部的外緣上設置的圓台側面形狀的外表面配合連接，在緊固螺母和楔形螺母的外緣設置的拉壓螺母的前部內緣上設置的內螺紋和在緊固螺母的後部外緣上設置的外螺紋連接，在拉壓螺母後部的內緣上設置的圓台側面形狀的內表面和在楔形螺母的後部外緣上設置的圓台側面形狀的外表面配合連接，當拉壓螺母緊固達到技術要求後，楔形螺母和連接螺栓的螺桿的連接基本相對固定，緊固螺母、楔形螺母和拉壓螺母之間的連接基本相對固定 [CN113757244]。
- 【一種斜齒止退螺栓螺母組件】專利，本發明涉及一種斜齒止退螺栓螺母組件，涉及機械工程技術領域。所述一種斜齒止退螺栓螺母組件，包括開槽螺桿體(1)、螺母(2)、定位環(3)，防掉出卡環(4)，螺母(2)旋入螺桿體(1)後，把定位環(3)的定位鍵(31)套入鍵槽(11)裡，然後外斜齒圈(32)齧合螺母(2)上的內斜齒圈(21)，將防掉出卡環(4)的開口環(41)旋入螺桿體(1)壓住定位環(3)，調整扭緊板(42)對齊螺母(2)的一個外六角形側面，扭轉扭緊板(42)卡住這個側面，防止定位環(3)脫落，整個裝配完成。是一種小巧可靠，易於檢修的機械防鬆緊固件 [CN113803352]。
- 【一種密碼防鬆緊固件】專利，一種密碼防鬆緊固件，屬於緊固件技術領域，其公開了在緊固件上同時設置鬆懈、防鬆和密碼聯合裝置；所述緊固件是螺柱、螺栓、螺母或螺釘，所述鬆懈裝置、防鬆裝置和密碼裝置聯合設置在螺柱、螺栓、螺母或螺釘上；其在螺母上的鬆懈、防鬆和密碼聯合裝置包括卡槽、卡件、密碼盤、卡盤倉和卡銷，其中所述卡槽、各個密碼盤上的密碼孔以及卡銷共同構成螺母鬆懈裝置，所述卡槽和卡件共同構成防止鬆懈或鬆脫的裝置，所述密碼盤和卡盤倉共同構成密碼裝置；其有益效果使緊固件既可達到防鬆效果同時還可達到需要密碼才能旋鬆的效果，可以有效防止非法開啟緊固件 [CN113803353]。
- 【變軸型防鬆螺母】專利，本發明屬於螺母技術領域，具體涉及一種變軸型防鬆螺母。本發明是一種通過給常規螺絲螺母中增加一個斜邊內螺母，通過兩個螺母互相單邊擠壓來使得兩個螺母的旋轉軸心發生偏斜而達到螺母鎖軸效果，從而達成防鬆目的的。本發明生產工藝簡單，替換使用方便，應用前景廣闊，可大范圍的應用於高鐵的軌道，汽車的鋼圈，各種大小型機械等有防鬆需求在領域 [CN113757243]。
- 【旋轉式迫緊螺絲之組合結構】專利，包含有一螺頭底面設有多個定位牙的螺絲，和螺絲相互螺合並具有鎖設段和緊縮段的外套件，以及由迫緊件和活動套件所組成並分別用於鎖緊鎖設段和緊縮段的鎖固套筒，在使用上以插入已預先鑽設完孔洞的待固定物中，之後將外套件套在螺絲上並透過手持電動工具和鎖固套筒先將外套件鎖緊後再對緊縮段施力使其產生塑性變形，使本發明能穩固的鎖設在待固定物上而不鬆脫 [CN113586588]。
⬛ 專利代表圖：
二、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B035)之專利包括：自攻螺絲、水泥螺絲、止推螺栓、鉚釘螺栓、等扣件之結構設計、扳手套筒設計、組裝組合方法的相關專利，以下為本期專利摘要説明。

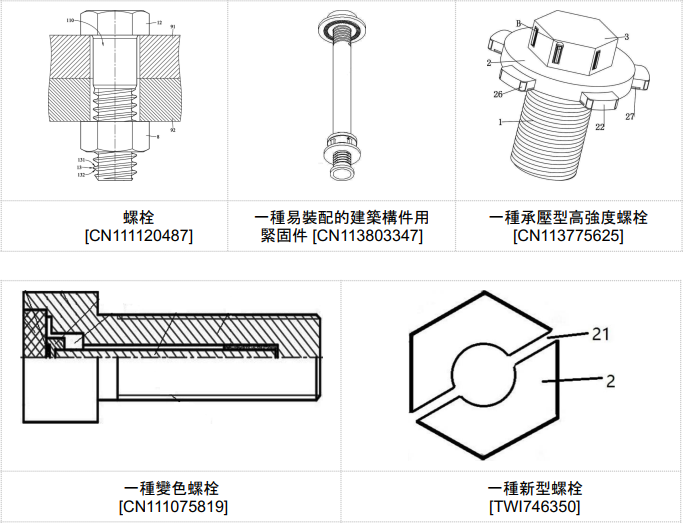

- 【螺栓】專利，螺栓包含本體、頭部及螺紋部。本體具有一中心軸。頭部設置於本體的一端。螺紋部沿中心軸螺旋圍繞且連接於本體。螺紋部具有一承重面朝向頭部。承重面為斜率連續的面或具有一反曲點。承重面包含凹曲面、凸曲面及承重牙腹面，凹曲面觸及本體，凸曲面較凹曲面遠離本體，凸曲面的一側與凹曲面相連且凸曲面的另一側與承重牙腹面相連；螺栓的螺紋部的承重面為斜率連續的面或具有反曲點，且承重面包含相連的凸曲面及凹曲面，凸曲面較凹曲面遠離本體，凹曲面觸及本體。螺紋部能夠於承受力量時順應地產生形變。如此的螺栓在遭遇震動的過程中，螺紋部的彈性恢復力可對於此螺栓所鎖附的元件增加正向力，進而增加摩擦力，以達到防止螺栓松脫的效果，還能夠加強螺栓的螺紋部於承受沿螺栓本體中心軸方向的重量負荷時將應力分散的能力，進而達到防止崩牙的效果 [CN111120487]。
- 【一種易裝配的建築構件用緊固件】專利，包括金屬桿、後阻擋機構、前阻擋機構和安全機構，金屬桿的末端通過後螺槽與後阻擋機構咬合連接，金屬桿的前端通過前螺槽與前阻擋機構咬合連接，金屬桿通過固定孔與安全機構固定連接；固定柱的另一端側壁與阻隔塊銲接連接，後片槽中鑲嵌有後墊板；大圈阻擋台與小圈阻擋台相對抵接設置，扦插槽通過限位機構與扦插桿抵接連接；大圈立柱的一端外壁上銲接有後置板，大圈立柱的另一端外壁上銲接有小圈立柱。通過利用前阻擋機構和後阻擋機構有效的提高了緊固件對建築構件的緊固效果，並在安全機構的作用下建築構件自身形變時緊固件也不會產生崩碎和散亂現象。[CN113803347]。
- 【一種承壓型高強度螺栓】專利，包括螺桿，所述螺桿頂部設置有壓盤，壓盤頂部設置有頭部，螺桿、壓盤和頭部為一體結構，所述壓盤截面設置成圓形，頭部圓周外壁開設有多個環形陣列分佈的第一凹槽，第一凹槽內設置有回縮機構，回縮機構連接有固定板，固定板外側開設有安裝槽，安裝槽底部和頂部內壁均開設有第二滑槽，第二滑槽截面設置成弧形，第二滑槽內滑動連接有第二滑塊，第二滑塊和第二滑槽內壁之間固定有第二彈簧，兩個第二滑塊之間通過螺栓固定有同一個受力塊。通過受壓塊和發生打滑現象的扳手進行接觸，對扳手產生限制，導致扳手不再和螺栓的頭部發生相對轉動，即可對頭部進行旋擰[CN113775625]。
- 【一種變色螺栓】專利，當螺栓安裝好後，由於螺栓承受軸向拉力會產生細微形變，螺栓本體內的拉桿拉動PC板，PC板產生形變，改變透過PC板反光帶反射的光線的反射路徑；螺栓本體承受的拉力不同，PC板的視覺顏色不同，當螺母鬆動時，螺栓本體承受的拉力減小，工作人員可通過觀測PC板的顏色確定螺母是否鬆動，避免事故發生。本發明能夠對螺栓受載進行長期有效、准確監測，且製造成本低，對使用螺栓連接設備的保護和安全運行具有十分重要的意義，對整個工程結構的健康狀況進行准確的評估，是具有十分重要的社會和經濟價值 [CN111075819]。
- 【一種新型螺栓】專利，螺絲頭部和/或螺帽有孔；孔最好設置在螺絲頭部和/或螺帽側面多邊形棱角處，設置在螺帽棱角處的孔可以貫穿螺帽，孔可以單個設置，最好是關於螺栓中軸線對稱成對設置，可以設置一對，也可以設置多對。在需要使用螺栓的地方空間比較狹窄不能用扳手等常用工具的時候，可以用硬質條狀物插進所述孔中，撥動條狀物就可以旋緊或擰松螺栓 [CN113738755]。
⬛ 專利代表圖：
三、以『慮及拉伸載荷作特殊修正之螺紋連接；斷開螺栓』(F16B031) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B031)之專利包括：剪力斷開螺栓及螺栓夾緊力感應墊圈的相關專利，以下為本期專利摘要説明。

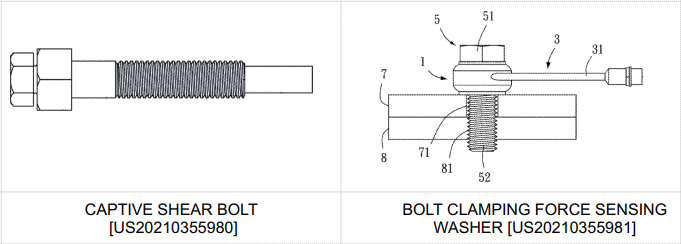

- 【CAPTIVE SHEAR BOLT】專利，剪切螺栓組件包括螺栓和剪切聯軸部。螺栓可具有頭部、延伸部和柄部。剪切聯軸部可被配置為由延伸部接收。剪切聯軸部被設計為經由剪切聯軸部中的孔位接收延伸部；當剪切聯軸部可被設計為當剪切聯軸部的上端頭部以達到額定扭矩時被剪切。當剪切聯軸部被剪切後，延伸部可與螺栓穩固結合 [US20210355980]。
- 【BOLT CLAMPING FORCE SENSING WASHER】專利，螺栓夾緊力傳感墊圈，包括傳感墊圈、連接線組件和信號處理器。感應墊圈包括本體、感應組件和套管。主體具有與螺栓螺紋外徑相匹配的軸向孔。本體的圓周面具有圓周槽，用以容納感測元件，該感測元件測量本體在軸向負載下產生的變形信號。本體的兩端面與軸孔垂直，各有防鬆結構。套管由金屬或塑料製成，或由塑料絕緣材料包覆而成，用於封閉傳感元件。信號處理器具有信號放大器、微處理器、配對開關、電源電路單元、信號傳輸單元、存儲單元、射頻天線和警報單元。連接線組件設置於套管，以電性連接感測元件與信號處理器 [US20210355981]。
⬛ 專利代表圖：
四、用於『螺帽或類似之螺紋接合元件』 (F16B037) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B037)之專利包括：組合防鬆螺帽的相關專利，以下為本期專利摘要説明。

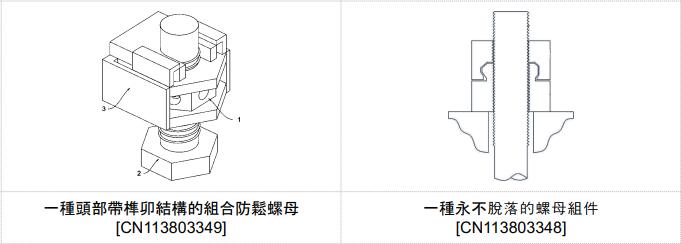

- 【一種頭部帶榫卯結構的組合防鬆螺母】專利，解決了不能夠通過結構上的改進在實現卡接鎖緊的同時實現螺母的磕碰防護；不能夠通過結構上的改進同時滿足螺母防護、便於拆卸以及和輔助拆卸幾種功能的問題。一種頭部帶榫卯結構的組合防鬆螺母，包括螺母和螺母座；所述螺母螺紋連接在螺栓上，且螺母和螺栓上插接固定有鎖緊結構。因兩個螺母座均大於螺母，且兩個螺母座呈鏡像狀銲接；兩個螺母座與螺母呈交錯狀銲接，且交錯的夾角為30度，從而一方面通過兩個螺母座可實現螺母的遮擋防護，可防止外物與螺母接觸以及磕碰；另一方面，交錯狀設置的螺母座與螺母可降低拆卸時角度限度，尤其是在狹窄環境下使用時效果更佳 [CN113803349]。
【一種永不脫落的螺母組件】專利，，包括第一螺母和第二螺母，第一螺母一端內部設有可旋擰套在螺栓或螺桿上的第一中空內螺紋，第一螺母另一端形成有具有楔形結構的榫頭，榫頭內部開設有用於旋擰套在螺栓或螺桿上的第二中空內螺紋，榫頭中部外側沿環周方向設置有弧形的突出部，突出部的徑向厚度沿圓周方向逐漸減小，榫頭上部開設有螺旋向下的寬度逐漸增大的第一斜面，榫頭下部開設有螺旋向下的寬度逐漸增大的第二斜面；第二螺母一端內部設有可旋擰套在螺栓或螺桿上的第三中空內螺紋，第二螺母另一端形成中間下凹結構，中間下凹結構內壁形成用於旋擰套在榫頭外側的斜面軌道，以實現第一螺母和第二螺母的上下緊固 [CN113803348]。
⬛ 專利代表圖：
五、以『旅行或野營用品;隨身攜帶的袋或包』(A45F003) 為主要IPC分類號之扣件相關專利：
本項分類號(A45F003)之專利包括：用於模製螺釘的相關專利，以下為本期專利説明。

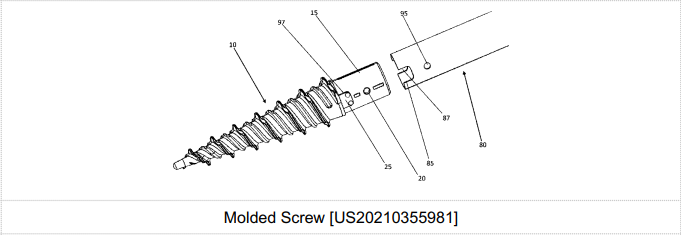

- 【Molded Screw】專利，提供了一種模製螺釘，該螺釘用於連接杆的套筒部分，該套筒包括尖端的錐形柄。錐形柄部包括至少一個螺紋（一實施例為同時具有交錯的高低二螺紋），以便於將螺釘鑽入地下。 螺紋還包括在鑽孔過程中收納泥土、污垢或其他物質的凹穴部分，使螺釘固定在地下時能穩定螺釘，避免因風推動連接桿上的物件使桿旋轉，而導致螺釘從鑽孔中鬆脫 [US20210355981]。
⬛ 專利代表圖：
