2022-07-No2-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期扣件專利新訊 (2022-07-No2)：

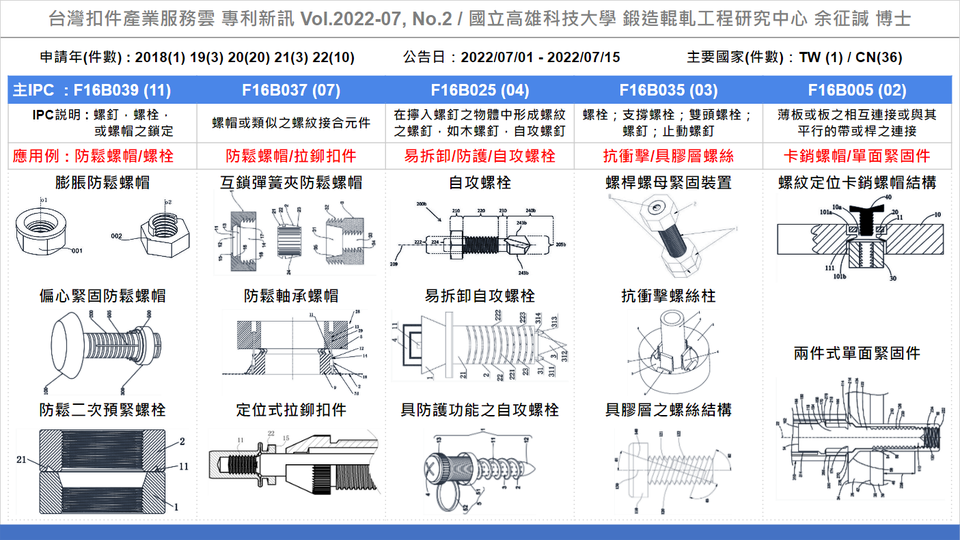

全球專利資料庫近期公告37筆扣件新專利，公告日介於2022/07/01至2022/07/15間，申請國件數為台灣1件與中國36件，專利權人包括台灣的『精法精密工業股份有限公司』與中國的『浙江天元金屬製品股份有限公司 (CN)、賓科精密部件（中國）有限公司 (CN)、中國航發常州蘭翔機械有限責任公司 (CN)、株式會社青山製作所 (JP)、昆山泰潤斯自動化科技有限公司 (CN)、克拉爾科爾普工業銷售公司 (US)、泰肯特魯普有限兩合公司 (DE)、河北同發鐵路工程集團銘豪高速鐵路器材製造有限公司 (CN)、寧波敏達汽車科技股份有限公司 (CN)、北京動力機械研究所 (CN)、上海晟纖複合材料科技有限公司 (CN)、阿久曼特智慧財產權有限公司 (US)、思普斯技術有限責任公司 (US) 』等公司(完整專利權人請詳參專利清單)。
本期以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 分類號為主，聚焦在『螺母防鬆結構及防鬆螺紋副、一種用於消除螺母鬆動的偏心緊固件、一種不易鬆動的螺栓組、一種膨脹防鬆螺母元件、三軸自鎖螺母以及定值變形拉力器、用於緊固件的鎖定特徵、一種防脫落安全壓鉚螺母、一種防鬆動二次預緊式螺栓、一種可拆卸的自鎖雙頭螺柱、一種不易拆卸的防鬆螺栓、一種多功能螺釘』等專利。
其餘分類號及代表專利依序為：
(1) F16B037：可互鎖的彈簧夾防鬆螺母、快速螺母、一種防鬆的軸承螺母、增強帽頭螺釘、一種帶導油功能的軸用螺母、同心度好的拉鉚機構、定位式拉鉚連接件。
(2) F16B025：自鑽螺栓和螺母、一種易拆卸的自攻螺釘、一種具有防護功能的自攻螺釘、一種木製品用使用方便的自攻絲螺釘。
(3) F16B025：螺杆螺母緊固裝置及方法、一種抗衝擊螺絲柱結構、具有膠層的螺絲結構及其塗貼方法。
(4)F16B005：螺紋定位卡銷螺母組合結構、兩件式單面緊固件和安裝工具等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol-2022-07-No2, 專利清單 EXCEL, https://tinyurl.com/NewPatentList202207No2
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol-2022-07-No2, https://www.tw-fastener.com/tfsc/knowledge/BLP_ac8c54b0-1b8f-4dfe-ba97-192e92aef0a7
----
一、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『螺母防鬆結構及防鬆螺紋副、一種用於消除螺母鬆動的偏心緊固件、一種不易鬆動的螺栓組、一種膨脹防鬆螺母元件、三軸自鎖螺母以及定值變形拉力器、用於緊固件的鎖定特徵、一種防脫落安全壓鉚螺母、一種防鬆動二次預緊式螺栓、一種可拆卸的自鎖雙頭螺柱、一種不易拆卸的防鬆螺栓、一種多功能螺釘』等專利，以下為本期專利摘要說明。
01. 螺母防鬆結構及防鬆螺紋副 [ CN114704540 ] :
本發明涉及緊固件技術，具體公開了螺母防鬆結構及防鬆螺紋副。螺母防鬆結構，包括主螺母，用於旋接於螺栓的固定端，輔螺母，用於旋接於螺栓的固定端，且位於主螺母外側，輔墊圈，為金屬墊圈，用於套設在螺栓的固定端，且位於所述主螺母和所述輔螺母之間；其中，所述主螺母和輔螺母將輔墊圈擠壓後，所述輔墊圈發生彈性形變。防鬆螺紋副，包括螺栓，一端為螺栓頭，另一端為固定端，前述的螺母防鬆結構，設置於所述螺栓的固定端；其中，所述螺栓頭與螺母防鬆結構之間安裝待緊固件。有益效果是：克服了橡膠墊圈的缺點，實現了耐高溫、耐高壓，用不銹鋼材質的輔墊圈，解決了腐蝕，老化，震動摩擦易損壞的難題。尤其針對不適合使用橡膠的場合。
02. 一種用於消除螺母鬆動的偏心緊固件 [ CN114718952 ] :
本發明涉及五金配件技術領域，且公開了一種用於消除螺母鬆動的偏心緊固件，包括偏芯螺母和同芯螺母，所述偏芯螺母的頂部固定連接有刹車塊，所述刹車塊設置為月牙錐形，所述同芯螺母的底側開設有同芯槽，所述同芯槽的橫截面為三角形，所述偏芯螺母的中心線與其內螺紋孔軸心線與偏芯設計，所述同芯螺母的內螺紋孔軸心線與同芯螺母的中心線共線。通過在刹車塊與同芯槽向接觸一面相互靠近時，接觸面相互頂置，從而實現偏芯螺母的刹車塊對同芯螺母的同芯槽頂置，實現摩擦緊固，從而實現防鬆目的。有效適用於航空、高鐵、船舶、機車及發射台等高頻劇烈震動、消除螺母鬆動脫落帶來的風險。有效增加裝置的使用範圍，提高該裝置的使用效果。
03. 一種不易鬆動的螺栓組 [ CN111963558 ] :
本發明公開了一種不易鬆動的螺栓組，包括螺栓、主螺母、輔助螺母、固定環、第一限位槽、第二限位槽、限位板，所述螺栓由螺栓頭和螺柱組成，螺柱固定在螺栓頭的底部，主螺母擰在螺柱上，所述主螺母的底部固定有固定環，固定環的外壁上設有外螺紋，所述輔助螺母擰在固定環上，輔助螺母的內壁上設有一個輔助環，輔助環的內徑略大於螺柱的外徑，所述螺柱上設有若干條第一限位槽。本發明通過將第一限位槽、第二限位槽、限位板相配合，使得螺栓組在安裝好後主螺母與螺柱之間不易產生相對轉動，使得螺栓組不易鬆動，保證了連接的可靠性。
04. 一種膨脹防鬆螺母元件 [ CN114688138 ] :
一種膨脹防鬆螺母元件，包括：上螺母和下螺母榫卯結構，其特徵在於，所述上螺母底置有卯口凹槽和下螺母頂置有扇形榫頭凸台，所述下螺母凸台略大於上螺母凹槽並且同軸，當下螺母凸台與螺栓扭矩固定後，上螺母凹槽通過螺栓向下螺母凸台擠壓擰緊時，所述下螺母扇形榫頭凸台和上螺母卯口凹槽與螺栓產生徑向擠壓膨脹壓力，造成所述上螺母和下螺母軸線與螺栓軸線移位，所述上螺母與下螺母軸線移位方向相反且與螺栓軸線對稱，所述上螺母和下螺母與螺栓增加了摩擦接觸面，構成徑向軸向精密咬合。
05. 三軸自鎖螺母以及定值變形拉力器 [ CN114688141 ] :
本申請公開了一種三軸自鎖螺母，包括螺母本體，螺母本體的中部沿軸向設置有螺紋孔；螺紋孔包括依次連接的第一螺紋段、第二螺紋段和第三螺紋段；第一螺紋段、第二螺紋段以及第三螺紋段對應的軸線相互偏離。通過將螺母本體中部的螺紋孔進行分段的軸線偏離設置，相比較傳統的分體式自鎖螺母結構，可以實現全螺紋長度上的螺紋自鎖防鬆脫。還公開了一種定值變形拉力器，通過施加定值驅動來拉動坯料產生形變，從而可以根據坯料的形變量來生產上述的三軸自鎖螺母。
06. 用於緊固件的鎖定特徵 [ CN114688140 ] :
提供了用於保持系統的方法和系統。在一個示例中，該保持系統包括佈置在模制元件和緊固件中的每一個中的保持特徵。保持特徵彼此對接，以加強緊固件的操作。
07. 一種防脫落安全壓鉚螺母 [ CN111637137 ] :
本發明公開了一種防脫落安全壓鉚螺母，包括螺母主體、限位盤、壓花盤、凸台、主螺紋孔、凸點，所述螺母主體頂部固定有一個限位盤，限位盤的上端面上設有若干凸點，所述限位盤的頂部固定有一個壓花盤，壓花盤的側壁上設有若干壓花齒，所述壓花盤的頂部固定有一個凸台，凸台呈倒置的圓錐台形，凸台的上端直徑小於壓花盤的直徑，凸台的外壁和壓花盤的上端面形成一個導向槽，所述壓花盤的上端面上設有若干條第一加強槽，凸台的外壁上設有若干條第二加強槽，所述主螺紋孔自下向上依次貫穿螺母主體、限位盤、壓花盤和凸台。本發明通過將凸點設置在限位盤上，第一加強槽設置在壓花盤上，第二加強槽設置在凸臺上，使得壓鉚螺母固定牢固，不易鬆脫。
08. 一種防鬆動二次預緊式螺栓 [ CN114508539 ] :
本發明公開了一種防鬆動二次預緊式螺栓，屬於螺栓技術領域，本方案通過定位防鬆機構內限位杆和限位槽之間的限位固定來加強緊固螺母、工件和螺杆之間的鎖緊固定，提高三者之間的連接緊固性，且在工件發生振動時，吸延抵松機構內的多個摩擦球相互碰撞摩擦，產生靜電，吸附絕磁粉末向上聚集，使得兩邊的絕磁粉末變得稀鬆分散，促使活動杆在磁鐵塊的吸引下，推動抵壓板抵壓螺杆，配合緩衝流體的硬態轉換，耗散振動力，減少鬆動，同時對緊固螺母與工件之間的限位卡合施加一個向上擠壓作用力，進一步加固連接，增強防鬆動效果，提高穩定性，增強其使用效果。
09. 一種可拆卸的自鎖雙頭螺柱 [ CN112610587 ] :
本發明公開了一種可拆卸的自鎖雙頭螺柱，該自鎖雙頭螺柱包括自鎖螺柱、內環、中環、外環和待連接的設備；待連接設備上具有與自身螺柱配合的螺紋連接孔，螺紋連接孔的上端有兩個連續的臺階孔與端面相接，按孔徑大小分為第一臺階孔和第二臺階孔；自鎖螺柱的一端與待連接設備的螺紋連接孔配合到位後，自鎖螺柱的中段與螺紋連接孔上端的兩個連續臺階孔相對應，內環套裝在自鎖螺柱的外圓周面上底面與第二臺階孔底部接觸，外環裝入第一臺階孔內，中環通過過盈配合嵌入內環和外環之間，將自鎖螺柱實現自鎖；拆卸時將中環朝設備的方向壓入，中環掉入內環與第二臺階孔形成的空隙內，內環和外環重新恢復為可活動狀態，將自鎖螺柱擰出後完成拆卸過程。
10. 一種不易拆卸的防鬆螺栓 [ CN112555264 ] :
本發明公開了一種不易拆卸的防鬆螺栓，包括螺頭、螺杆、第一安裝腔、安裝圓孔、著力杆、第一橫杆、開口、第一伸縮杆、第一彈簧、通孔、軸承、連杆、卡杆、安裝方孔、擠壓塊、螺紋部、磁鐵塊、第二安裝腔、第二橫杆、插孔、第二伸縮杆、第二彈簧、第三安裝腔、頂推塊和拉杆，所述螺頭的底部的中心位置固定設有螺杆，所述螺頭內開設有第一安裝腔，所述螺頭的上部開設有兩個與第一安裝腔相通的安裝圓孔，兩個所述安裝圓孔均勻分佈在螺頭的上部，每個所述安裝圓孔內均插設有著力杆，與現有技術相比，能夠有效防止螺栓鬆動，有效防止螺栓被他人隨意拆卸，提升了螺栓使用的安全性和可靠性，結構簡單，使用方便，便於推廣應用。
11. 一種多功能螺釘 [ CN112664540 ] :
本發明公開了一種多功能螺釘，包括螺杆機構和一體成型在螺杆機構後端上的防盜螺頭，所述螺杆機構包括螺杆體、若干滑槽、若干滑動體和若干伸縮彈簧，所述螺杆體的周面設有均勻分佈的滑槽，所述滑槽的深度由前到後逐漸變淺，所述滑槽內均設有滑動體，所述滑動體的前端與滑槽的前端之間均設有伸縮彈簧，所述滑動體的內端與滑槽的底面吻合，所述防盜螺頭包括內帽體、外帽體和連接機構，所述內帽體的後端設有圓形凹槽，所述圓形凹槽的內壁設有環狀槽和兩個相對應設置且均與環狀槽連通的卡槽，所述卡槽為直角三角形，與現有技術相比，能夠對連接件進行精密定位，以保證連接精度，並且具有防盜功能且可拆卸。

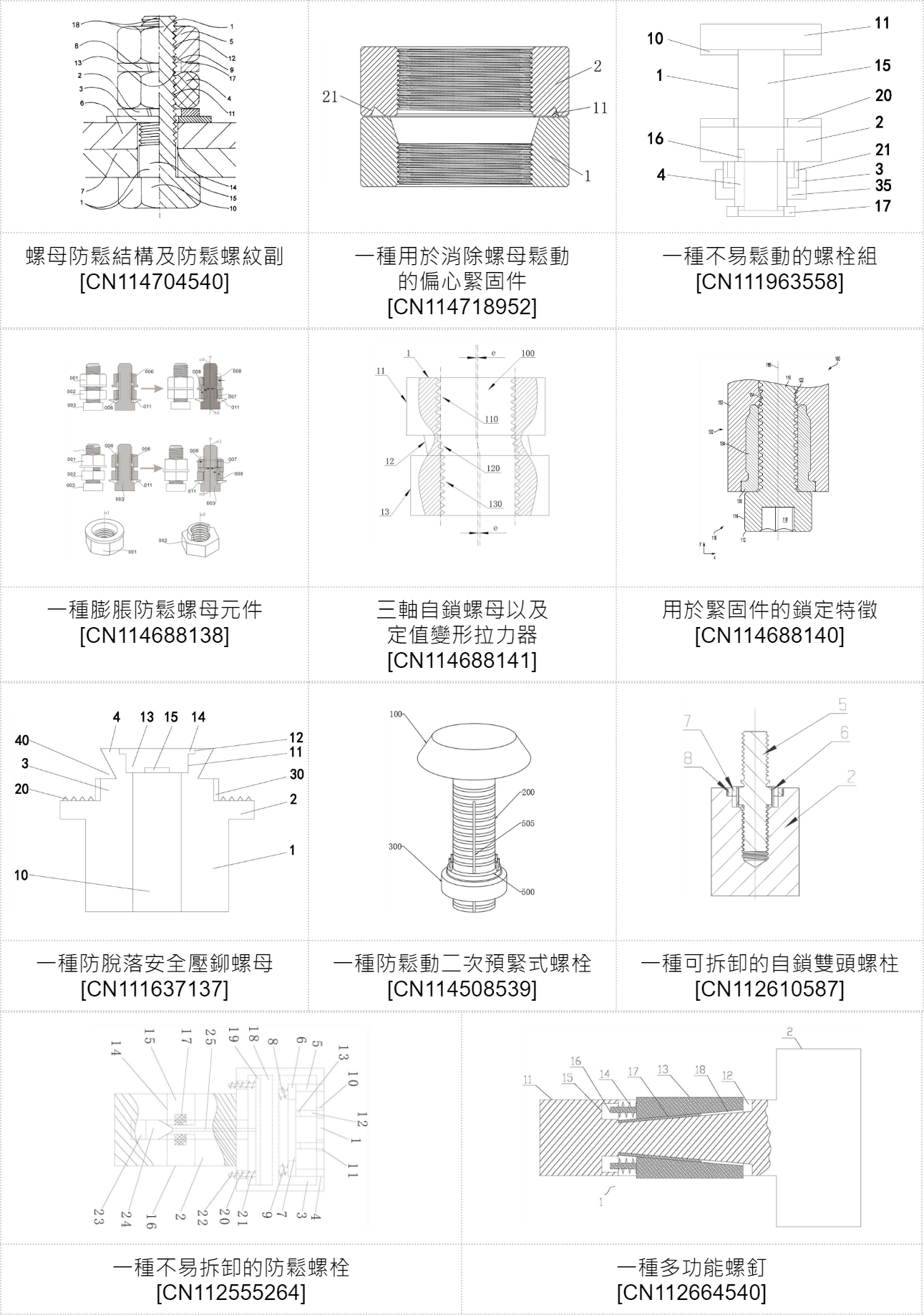

#專利代表圖 :
----
二、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：
本項分類號(F16B037)之專利包括『可互鎖的彈簧夾防鬆螺母、快速螺母、一種防鬆的軸承螺母、增強帽頭螺釘、一種帶導油功能的軸用螺母、同心度好的拉鉚機構、定位式拉鉚連接件』等專利，以下為本期專利摘要說明。
01. 可互鎖的彈簧夾防鬆螺母 [ CN114688135 ] :
本發明公開了可互鎖的彈簧夾防鬆螺母，主要用於機械緊固件領域；其工作原理是：先將夾緊螺母擰緊在螺栓上，同時將彈簧夾頭推入鎖止螺母內，鎖止螺母的凸起環嵌入彈簧夾頭的水準環槽內，再將鎖止螺母旋在螺栓上並擰緊鎖止螺母，在鎖止螺母擰緊的過程中，鎖止螺母的止擋環頂著彈簧夾頭的上端面並推動彈簧夾頭的外環錐面B沿夾緊螺母的內環錐面B下移，在這一過程中彈簧夾頭的外環錐面B徑向收縮將螺栓的外螺紋緊緊夾住，實現夾緊功能，如果工件在振動荷載作用下振動，鎖止螺母會首先鬆動，但由於彈簧夾頭的水準環槽對鎖止螺母的凸起環的約束作用，制止鎖止螺母鬆動，鎖止螺母又約束夾緊螺母不鬆動，這樣就實現了互鎖的功能。
02. 快速螺母 [ CN112178033 ] :
本發明公開了一種快速螺母，包括螺母本體和驅動塊，螺母本體包括剖分式設置的從動螺母塊和夾緊螺紋塊，當螺母本體位於擰緊狀態時，從動螺母塊內壁的預製螺紋和夾緊螺紋塊內壁的預製螺紋形成螺母本體的內螺紋，當螺母本體位於鬆開狀態時，從動螺母塊和夾緊螺紋塊向遠離螺母本體軸線方向運動；驅動塊沿螺母本體軸線方向設置在螺母本體一側，驅動塊用於驅動夾緊螺紋塊向靠近和遠離內螺紋軸線方向移動。在本申請提供的快速螺母中，從動螺母塊和夾緊螺紋塊形成剖分式的螺母本體，根據需要操作驅動塊實現從動螺母塊和夾緊螺紋塊的擰緊和鬆開，進而實現快速螺母迅速移動，相對於螺紋旋轉移動螺母的情況，有效地提高了工作效率。
03. 一種防鬆的軸承螺母 [ CN114738363 ] :
本發明公開了一種防鬆的軸承螺母，屬於軸承螺母技術領域，提供一種結構簡單且能進行彈性調節的軸承軸承螺母,具體為包括螺母本體，還包括鎖緊墊圈，鎖緊墊圈同軸設置在螺母本體的一側,承接片，承接片設置在鎖緊墊圈與螺母本體之間；由於支撐瓣的第一弧狀部的設置使得支撐瓣整體與支撐片的連接處之間形成了良好得彈性，在通過傾斜連接部的承接，最後通過弧形抵觸部與鎖緊墊片進行弧面接觸，從而進一步起到了良好的彈性緩衝及止動的效果。
04. 增強帽頭螺釘 [ CN114729664 ] :
一種用於將至少兩種材料固定在一起的自攻螺釘。自攻螺釘可以包括螺釘帽，該螺釘帽接納螺釘本體以增強螺釘頭的強度。螺釘帽由可以壓鑄的鋅鋁合金組成並且為附接的螺釘本體提供額外的強度和硬度。螺釘帽具有軋製凸緣，軋製凸緣有助於牢固地保持附接的螺釘本體的平坦邊沿。
05. 一種帶導油功能的軸用螺母 [ CN114738365 ] :
本發明公開了一種帶導油功能的軸用螺母，該軸用螺母裝置包括軸用螺母的本體，該螺母本體內環內螺紋與軸燃氣發生器軸螺紋連接，前部臺階與支點軸承內環接觸在轉動時形成封閉腔，外環設計滾花便於裝配，尾部設置環形槽積累滑油，通過導油孔為工作的軸承提供滑油進行潤滑，潤滑軸承後的滑油從軸承排出，經消泡處理回到滑油系統，形成完整的軸承潤滑路線。所述裝置結構簡單、便於加工、使用壽命長，對軸承的潤滑效果好，保證軸承長時間、高效的工作，提高發動機的使用壽命和飛行安全。
06. 同心度好的拉鉚機構 [ CN114688137 ] :
本發明公開了一種同心度好的拉鉚機構，包括第一連接單元和第二連接單元，所述第一連接單元包括內螺紋部和安裝槽部；所述第二連接單元包括外螺紋部和與所述安裝槽部配合的定位部；所述第二連接單元的定位部的外側壁和所述第一連接單元的安裝槽部之間的間隙位於預設間隙範圍內；所述第一連接單元在與第二連接單元拉鉚前和與第二連接單元拉鉚後的同心度變化量小於Φ0.2㎜。本發明至少包括以下優點：在由左至右的拉鉚力的作用下，所述定位部能夠在所述安裝槽部對應的結構起鼓變形的過程中，持續對起鼓變形的位置起到定位作用，進而使得所述第一連接單元完成向外凸起的全周定向變形，保證所述第一連接單元相對於第二連接單元具有較好的同心度。
07. 定位式拉鉚連接件 [ CN114688136 ] :
本發明公開了一種定位式拉鉚連接件，包括第一連接單元和能夠插入所述第一連接單元內的第二連接單元，所述第一連接單元包括沿軸線方向並列設置的內螺紋部和安裝槽部；所述第二連接單元包括沿軸向方向並列設置的外螺紋部和與安裝槽部配合的定位部；其中，在所述第二連接單元插入所述第一連接單元內且所述第一連接單元在與所述第二連接單元拉鉚前時，所述第二連接單元的定位部的外側壁和所述第一連接單元的安裝槽部之間的間隙小於0.1㎜。本發明至少包括以下優點：所述定位部能夠在所述第一連接單元起鼓變形的過程中，能夠持續對起鼓變形的位置起到定位作用進而完成全周定向變形，保證所述第一連接單元相對於第二連接單元具有較好的同心度。

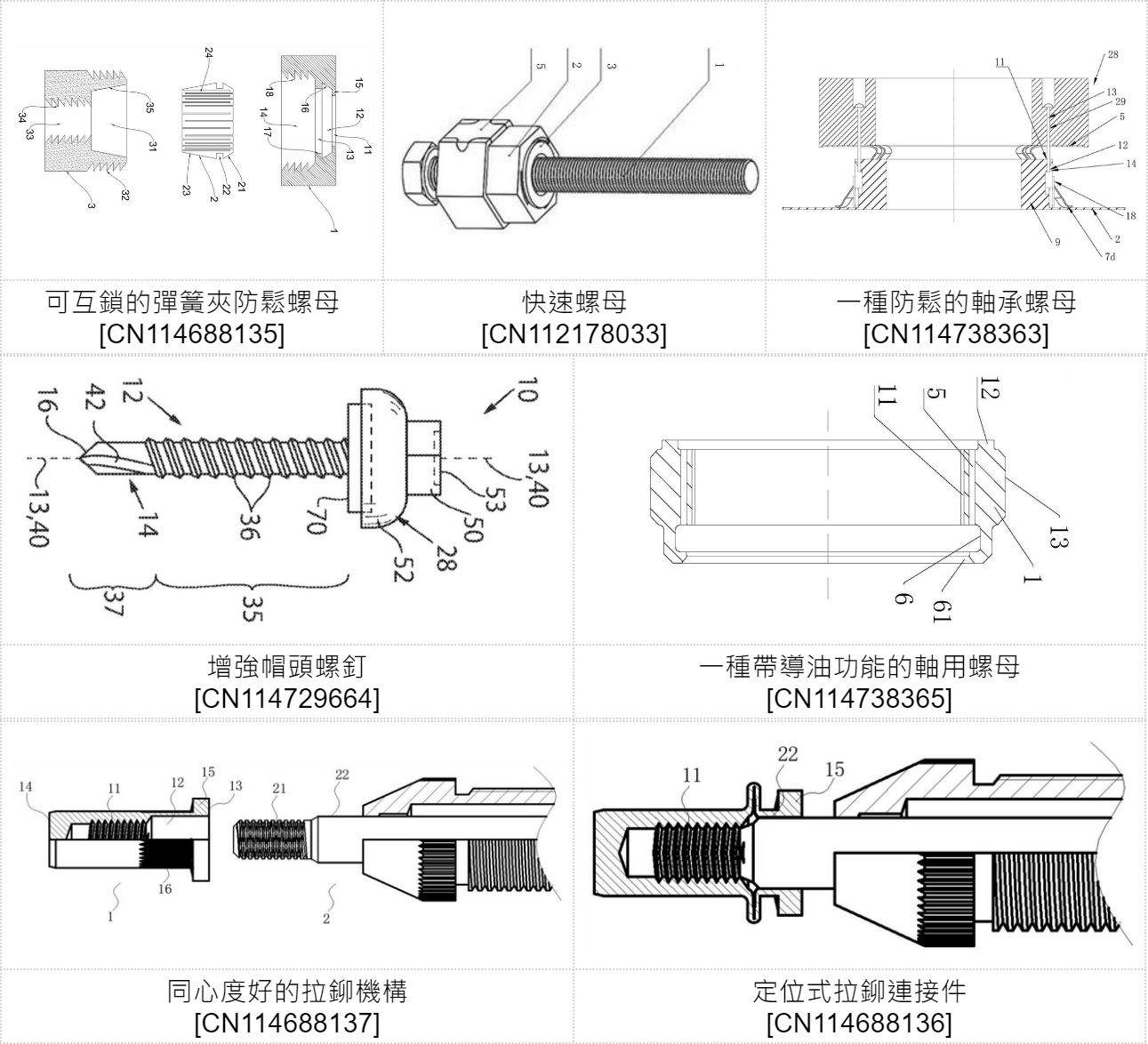

#專利代表圖 :
----
三、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025)為主要IPC分類號之扣件相關專利：
本項分類號(F16B025)之專利包括『自鑽螺栓和螺母、一種易拆卸的自攻螺釘、一種具有防護功能的自攻螺釘、一種木製品用使用方便的自攻絲螺釘』等專利，以下為本期專利摘要說明。
01. 自鑽螺栓和螺母 [ CN112204266 ] :
一種用於附接剛性面板的鑽孔螺栓螺母組件，包括鑽孔螺栓和帶槽螺母。鑽孔螺栓包括圓柱形螺紋部分、外螺紋直徑和內螺紋直徑；鑽頭部分；和互連螺紋部分和鑽頭部分的無螺紋部分。帶槽螺母具有形成在螺母中心處的貫通的圓柱形開口，其中，帶槽螺母的圓柱形開口的圓柱形壁形成有螺紋，該螺紋與鑽孔螺栓的螺紋操作性地相容。鑽頭部分包括至少兩個切削刃，其中，至少兩個切削刃間隔開。在貫通的圓柱形開口的壁中形成至少兩個槽，其中，槽類似於鑽頭部分的切削刃之間的周向距離地間隔開。
02. 一種易拆卸的自攻螺釘 [ CN111720404 ] :
本發明提供一種易拆卸的自攻螺釘，包括螺釘頭、螺釘杆、椎體、手柄，所述螺釘頭的中間設有第一凸條，所述第一凸條的兩側設有第二凸條，所述手柄的下側兩端設有凹槽，所述螺釘頭下端設有連接杆，所述螺釘杆包括光滑部和螺紋部，所述光滑部上端設有連接槽，所述光滑部下端設有螺紋部，所述螺紋部上設有若干條自攻螺紋，所述螺紋部包括第一螺紋部和第二螺紋部，位於第二螺紋部上自攻螺紋上設有若干個自攻齒，所述椎體的上端一周設有連接片，所述連接片下端設有若干個刀片。本發明一種易拆卸的自攻螺釘，能夠防止安裝時間長而生銹，降低拆卸難度；而且能夠避免在旋轉時對目標物造成開裂的情形。
03. 一種具有防護功能的自攻螺釘 [ CN112196879 ] :
本發明提供一種具有防護功能的自攻螺釘。所述具有防護功能的自攻螺釘包括釘體、防護件和彈性塑膠管，釘體包括釘杆、釘尖和釘頭，釘杆的一端固定嵌合有釘尖，且釘杆的另一端固定嵌有釘頭，防護件安裝在釘體上，彈性塑膠管套接在釘體上。本發明提供的具有防護功能的自攻螺釘由於套筒通過細緻塑膠條固定嵌合在釘尖上，因此彈性塑膠管拉伸並將釘杆包裹，從而彈性塑膠管可以有效的對釘杆進行防護，避免了釘杆上的螺紋齒因為磨損而導致螺紋齒難以進行螺紋裝配，將端蓋蓋合到套筒上一方面避免了釘頭開設的十字槽受到外界灰塵而出現堵塞的現象，另一方面彈性塑膠管可以避免釘頭對連接件造成壓痕，整體上提高了釘體的使用壽命。
04. 一種木製品用使用方便的自攻絲螺釘 [ CN112727886 ] :
本發明公開了一種木製品用使用方便的自攻絲螺釘，包括螺杆、一體成型在螺杆後端的防盜螺頭和套設在螺杆上的穩定機構，所述防盜螺頭包括內帽體、外帽體和連接機構，所述內帽體的後端設有圓形凹槽，所述圓形凹槽的內壁設有環狀槽和兩個相對應設置且均與環狀槽連通的卡槽，所述卡槽為直角三角形，所述外帽體可轉動套設在內帽體上，所述內帽體內設有與卡槽連接的連接機構，所述連接機構包括套體、滑動體、彈簧體和卡接組件，所述滑動體可滑動設在套體內，與現有技術相比，能夠使用方便、防盜和防鬆。

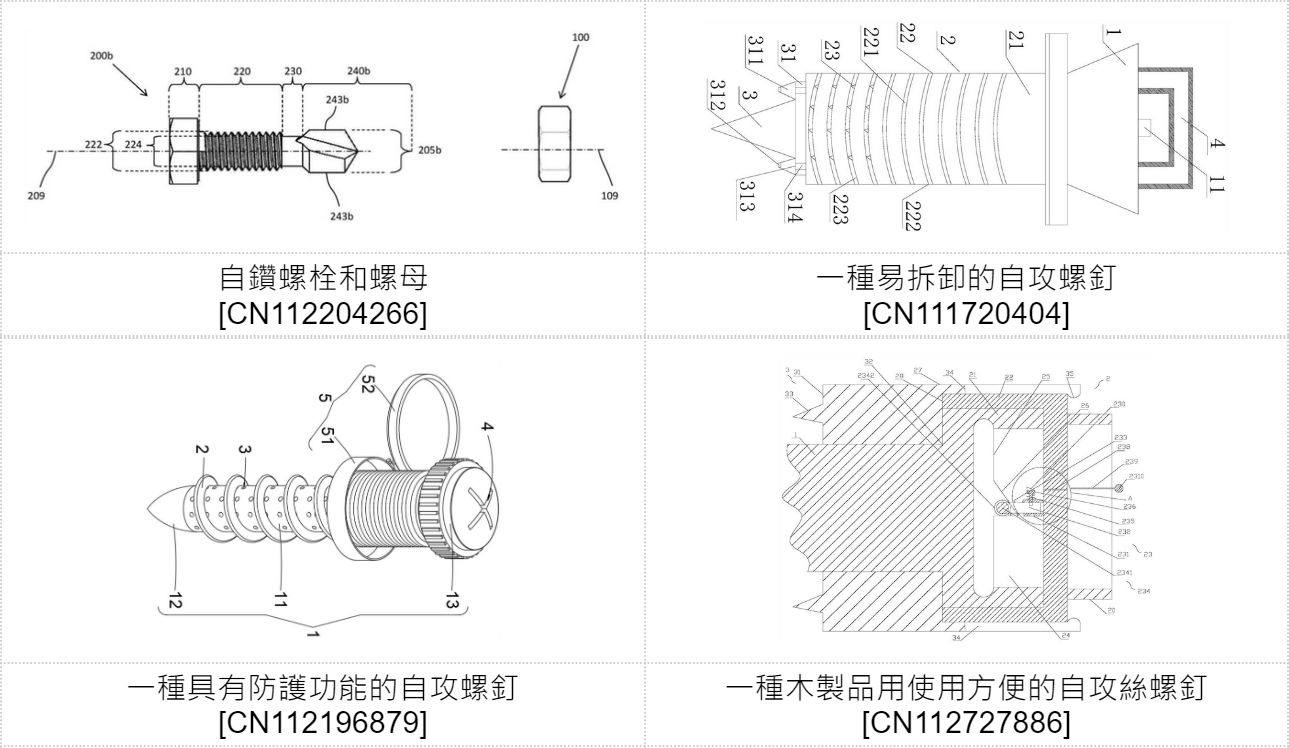

#專利代表圖 :
----
四、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025)為主要IPC分類號之扣件相關專利：
本項分類號(F16B025)之專利包括『螺杆螺母緊固裝置及方法、一種抗衝擊螺絲柱結構、具有膠層的螺絲結構及其塗貼方法』等專利，以下為本期專利摘要說明。
01. 螺杆螺母緊固裝置及方法 [ CN112145528 ] :
本發明涉及螺栓螺母緊固件領域，具體為螺杆螺母緊固裝置及方法。現有的螺栓螺母，為了增加可拆卸或不易拆卸或鎖定或防鬆功能，存在著強度不高、受力能力低、安裝複雜效率低、容易生銹和/或鬆動、人力成本大的的諸多問題。本發明的目的是解決至少一個上述現有問題或至少兩個上述現有問題的結合。本發明螺杆螺母緊固裝置，包括螺紋連接的螺栓及螺母；所述螺栓的內部設有同軸的第一螺孔，該螺栓的端部設有水準貫穿其主體及第一螺孔的定位孔；所述螺母設有環繞其內部的定位槽；所述定位孔內活動安裝有至少一個定位件；包括螺杆，所述螺杆螺紋連接于第一螺孔內；所述定位件的尺寸大於螺栓及第一螺孔之間的厚度、並小於定位孔及定位槽的橫截面直徑。
02. 一種抗衝擊螺絲柱結構 [ CN112096710 ] :
本發明公開了一種抗衝擊螺絲柱結構，屬於螺絲柱技術領域。該抗衝擊螺絲柱結構包括螺絲柱柱體、容納槽、非牛頓流體緩衝墊和緩衝彈片，螺絲柱柱體的一端固定在容納槽的底部，非牛頓流體緩衝墊位於容納槽內，非牛頓流體緩衝墊與螺絲柱柱體的外表面接觸，緩衝彈片一端插入在非牛頓流體緩衝墊內，另一端與容納槽的側壁接觸，緩衝彈片的兩端之間具有引出部，引出部與非牛頓流體緩衝墊的上表面接觸。當螺絲柱柱體受到暫態較大的力時，螺絲柱柱體與緩衝彈片碰撞，緩衝彈片受力變形，引出部從上表面插入非牛頓流體緩衝墊，非牛頓流體緩衝墊受到暫態較大的力時，表面產生巨大的阻力，從而支撐緩衝彈片，緩衝彈片又支撐了螺絲柱柱體，從而形成緩衝保護。
03. 具有膠層的螺絲結構及其塗貼方法 [ CN112392827 ] :
本發明提供一種具有膠層的螺絲結構及其塗貼方法，主要由一螺絲頭與一螺絲部組接而成，其中該螺絲部其中的一端與該螺絲頭組接，其該螺絲部包括複數個螺牙線，纏繞於該螺絲部的週邊，並由該螺絲頭與該螺絲部相交接處盤繞至該螺絲部的另一端；複數個止滑層，由第一角度、第二角度、及第三角度組成的交叉角度塗貼於該複數個螺牙線上，該螺絲部設有一由該螺絲頭中心向下延伸至該螺絲部底部的中心線，本發明利用塗貼於螺絲上的止滑層，並以計算止滑層與螺絲塗貼的角度以達到最佳的止滑效果。

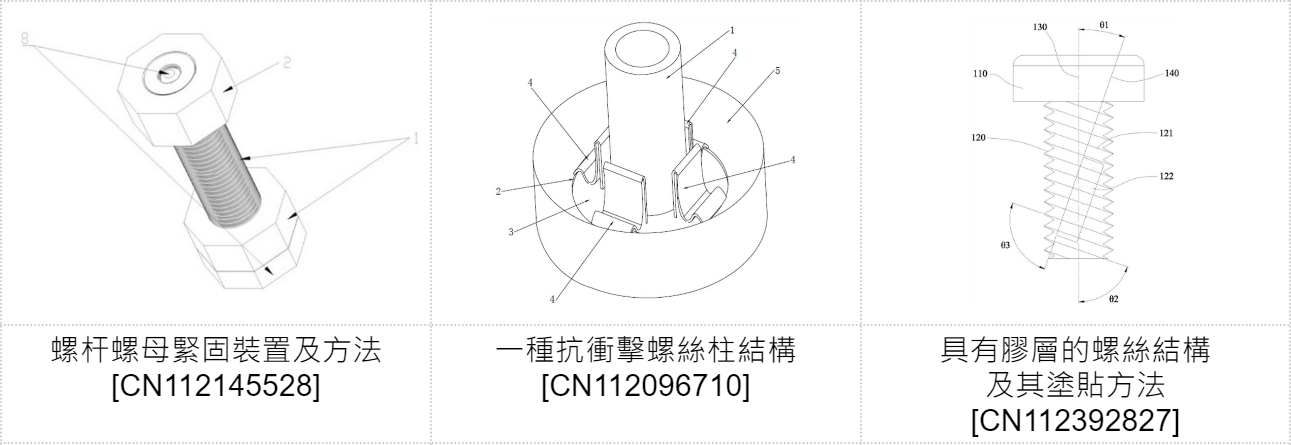

#專利代表圖 :
----
五、以『薄板或板之相互連接或與其平行的帶或桿之連接』(F16B005)為主要IPC分類號之扣件相關專利：
本項分類號(F16B005)之專利包括『螺紋定位卡銷螺母組合結構、兩件式單面緊固件和安裝工具』等專利，以下為本期專利摘要說明。
01. 螺紋定位卡銷螺母組合結構 [ CN114718947 ] :
本發明公開了一種螺紋定位卡銷螺母組合結構，該螺紋定位卡銷螺母組合結構包括第一基材件、活動件、配套螺母和定位銷。第一基材件開設有第一連接孔，第一連接孔內設有止擋件，止擋件將第一連接孔分成相互連通的第一空腔和第二空腔；活動件容置於第一空腔並與止擋件抵接；配套螺母嵌設於第二空腔中，配套螺母具有內螺紋；定位銷設有與配套螺母的內螺紋相螺紋連接適配的外螺紋，定位銷自第一空腔伸入至第二空腔中並與配套螺母鎖緊固定，以將活動件夾緊固定於第一空腔中。本發明提出了一種螺紋定位卡銷螺母組合結構，將定位銷功能集成到螺釘上，減少了零件數量與所需面積，同時利用配套螺母與空腔實現層間精准定位，降低了對準誤差累積。
02. 兩件式單面緊固件和安裝工具 [ CN114729658 ] :
一種用於連接工件(26,30)的單面緊固件(10)，包括螺栓(14)和螺母(18)。螺栓包括軸(110)、螺栓頭(114)和凸耳(118)。螺栓頭位於軸和凸耳之間並且從所述軸徑向向外延伸。所述軸限定了與螺栓頭相對的外螺紋(126)。凸耳包括第一工具接合部分(1509)和第一易斷部分(174)，第一易斷部分將凸耳以易斷方式聯接到螺栓頭。螺母包括套筒(210)、螺母頭(214)和操縱構件(218)。軸以螺紋方式容納在套筒中。螺母頭從套筒徑向向外延伸並且限定接收螺栓頭的凹部(242)。操縱構件圍繞凸耳的至少一部分。操縱構件包括第二易斷部分(270)和第二工具接合部分(266)。第二易斷部分將第二工具接合部分以易斷方式聯接到螺母頭。

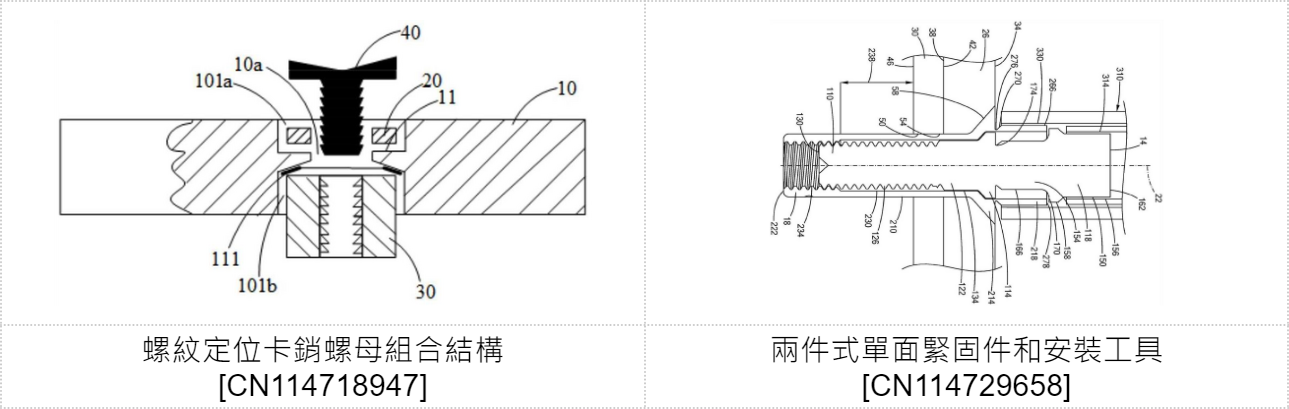

#專利代表圖 :
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
