2023-06-No1-扣件知識文章

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件知識文章 (2023-06-No-1)：

#知識主題 : #帶凸台之偏心法蘭螺帽冷鍛成形技術

本技術應用於汽車下擺臂使用的一種帶凸台偏心法蘭螺母，具有偏心法蘭段、六角棱柱段和凸台段等特徵，傳統製造方法是由帶凸台的六角螺帽與墊片銲接而成，其中以墊片構成所需的偏心法蘭段，但銲接加工的產品存在內部流線不流暢、強度不足等問題，而且所需螺帽尺寸通常較小，不利於銲接且所需加工時間長，導致生產效率低。

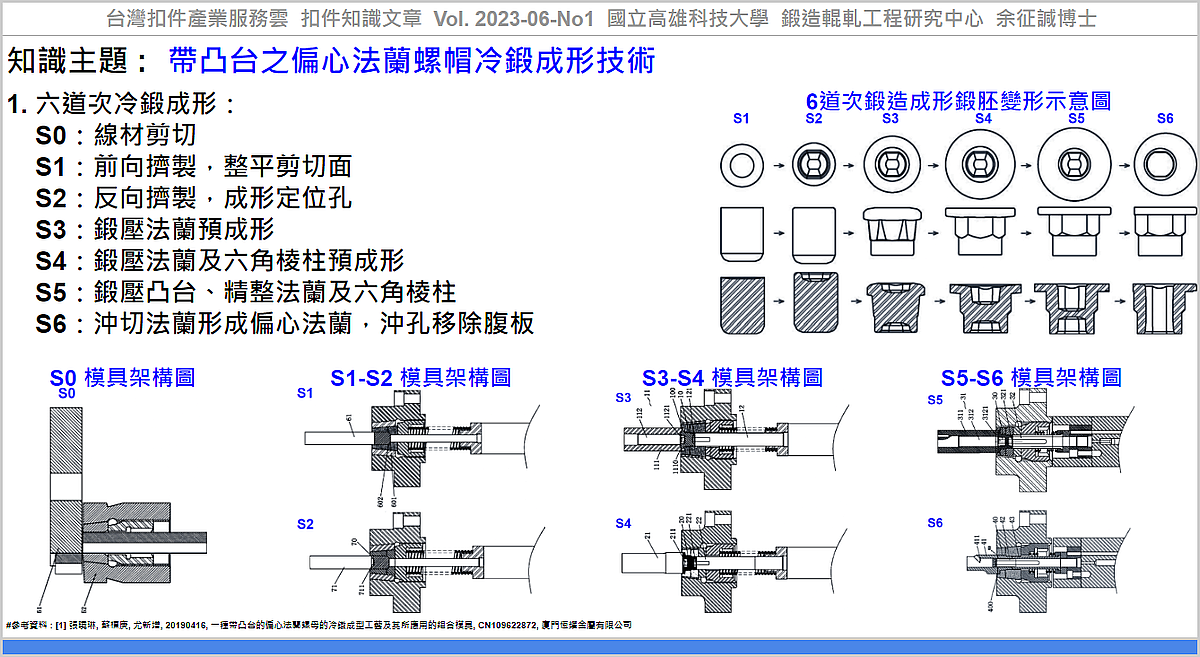

張等人 [1] 提出的帶凸台偏心法蘭螺帽六道次冷鍛方法，包括 (S0) 線材剪切下料 (S1) 前向擠製，整平剪切面 (S2) 反向擠製，成形定位孔 (S3) 鍛壓法蘭預成形 (S4) 鍛壓法蘭及六角棱柱預成形 (S5) 鍛壓凸台、精整法蘭及六角棱柱(S6)沖切法蘭形成偏心法蘭，沖孔移除腹板。

以多道次冷鍛成形帶凸台的偏心法蘭螺帽，具有生產效率高、生產穩定、脫料方便，提高模具使用壽命、法蘭面均勻美觀，產品精度高等優點。

應用該技術，可協助產業透過『帶凸台之偏心法蘭螺帽冷鍛成形技術』，建立『螺帽鍛造技術』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 張曉琳, 蘇標庚, 尤新增, 20190416, 一種帶凸台的偏心法蘭螺母的冷鐓成型工藝及其所應用的組合模具, CN109622872, 廈門恆耀金屬有限公司.

[2] 台灣扣件產業服務雲, 扣件知識文章, Vol. 2023-06-No1, https://bit.ly/FastenerKB202306No1

----

Tag: #Fasteners, #Nut, #Forging.

----
