2022-12-No1-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期扣件專利新訊 (2022-12-No1)：

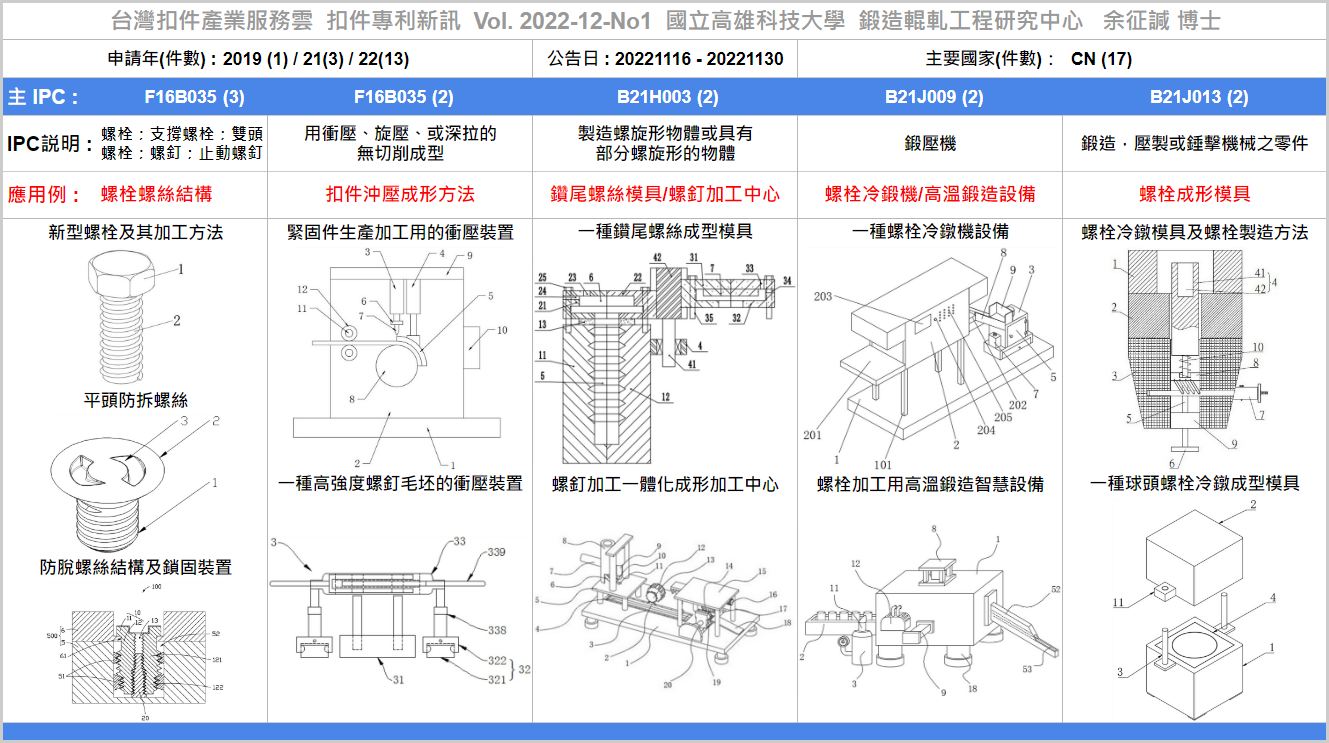

全球專利資料庫近期公告17筆扣件新專利，公告日介於20221116至20221130間，申請國件數分別為中國17件，專利權人包括中國的『成都飛機工業（集團）有限責任公司、重慶市定怡機械製造有限公司、江聯重工集團股份有限公司、江蘇萬誘引力不鏽鋼科技有限公司、杭州途泰自動化裝置有限公司、一釘緊固件（蘇州）有限公司、中道智能裝備製造（河北）、北京中科騰越科技發展有限公司、徐州恆乾緊固件製造有限公司、夏泰鑫半導體（青島）有限公司 … 』等公司(完整專利權人請詳參專利清單)。
本期以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035 ) 分類號為主，聚焦在『一種新型螺栓及其加工方法、平頭防拆螺絲、緊固件和
防拆自毀螺絲件及螺絲刀、防脫螺絲結構及鎖固裝置』等專利。
其餘分類號及代表專利依序為：
(1) B21D022：一種緊固件生產加工用的衝壓裝置、一種高強度螺釘毛坯的衝壓裝置。
(2) B21H003：一種鑽尾螺絲成型模具、一種螺釘加工一體化成形的數位化加工中心。
(3) B21J009：一種螺栓冷鐓機設備、一種螺栓加工用多功能高溫鍛造智慧設備。
(4)B21J013 ：一種汽車螺栓的冷鐓模具及其螺栓製造方法、一種球頭螺栓冷鐓成型模具等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol-12-No1, 專利清單 EXCEL, https://tinyurl.com/FastNewPat-2022-12-No1-List
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol-12-No1, https://tinyurl.com/FastNewPat-2022-12-No1
----
(點擊開啓全文: https://tinyurl.com/FastNewPat-2022-12-No1 )
----

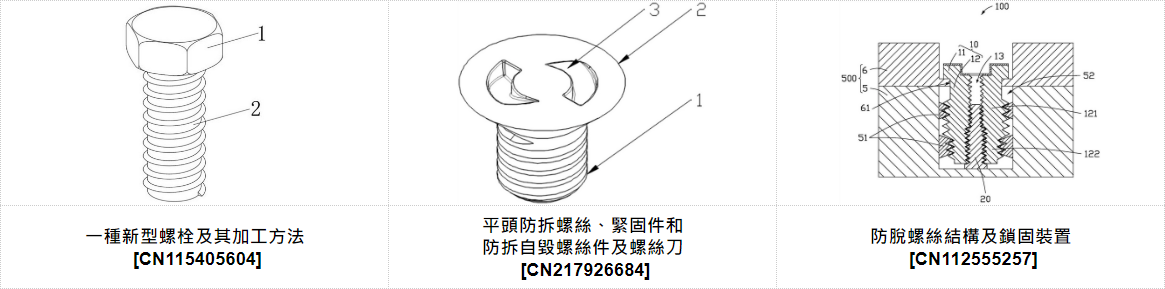

一、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035 )為主要IPC分類號之扣件相關專利：
本項分類號(F16B035 )之專利包括『一種新型螺栓及其加工方法、平頭防拆螺絲、緊固件和防拆自毀螺絲件及螺絲刀、防脫螺絲結構及鎖固裝置』等專利，以下為本期專利摘要說明。
01. 一種新型螺栓及其加工方法 [ CN115405604 ] :
本發明公開了一種新型螺栓，包括螺帽與螺杆，螺帽的底部一體成型有螺杆，它的主要化學組成成分為：C、Si、Mn、P、S、Cr、Mo、Cu、Al、V；一種新型螺栓的加工方法，包括步驟一，線材加工；步驟二，拔絲；步驟三，冷鐓成型；步驟四，熱處理；步驟五，滾絲；步驟六，表面處理。本發明能夠調整結晶組織，降低硬度,改良線材常溫加工性，通過放入磷酸鹽溶液中浸泡，在用清水洗淨,通過與金屬皂進行皂化反應，能夠形成堅硬的金屬皂層，可以增加其潤滑性能，提高了加工性能，通過在熱處理前，將坯料用堿液出去零件表面的磷化層，防止發生磷脆，避免造成斷裂，通過熱處理後進行滾絲能夠有效的提高螺栓的抗應力腐蝕強度，增強了螺栓的使用壽命。
02. 平頭防拆螺絲、緊固件和防拆自毀螺絲件及螺絲刀 [ CN217926684 ] :
本申請公開了一種平頭防拆螺絲、緊固件和防拆自毀螺絲件及螺絲刀，本申請提出的平頭防拆螺絲，其螺絲槽的槽型分為採用對稱結構，按順時針方向槽型由淺到深，為擰緊方向，而逆時針(擰出)方向只能順著槽型退出，沒有卡止結構。採用訂制配合的螺絲刀頭進行安裝，但也無法擰出，因為反向無卡止結構、會打滑，其他工具也無法在槽型上卡止。採用此反向為深到淺的坡面結構，工具無法反向形成卡點，無法正常實現擰松或擰出，只可往正向加固，要麼就要採用電鑽等工具打毀，這種破壞性的易發現。因此，可以很好地防止拆卸，提高防盜性。其槽型結構簡單，不需要太多的零部件，製造成本低。
03. 防脫螺絲結構及鎖固裝置 [ CN112555257 ] :
一種防脫螺絲結構，包括複合直徑螺絲，所述複合直徑螺絲包括螺絲頭；和螺絲柱，所述螺絲柱與所述螺絲頭一體成型，所述螺絲柱外周設有螺紋；所述螺絲柱包括同軸且連接一起的第一螺絲柱和第二螺絲柱，所述第一螺絲柱的直徑大於所述第二螺絲柱的直徑，所述第二螺絲柱位於所述螺絲柱遠離所述螺絲頭的一端；所述螺絲柱具有一內腔，所述內腔的周面設有螺紋，所述內腔的具有螺紋的部分具有不同直徑。所述防脫螺絲結構通過不同直徑螺絲柱之間的螺紋連接來實現固定，從而抵抗多樣頻率的振動，避免螺絲松脫。本發明還提供一種包括該防脫螺絲結構的鎖固裝置。
#專利代表圖 :
----

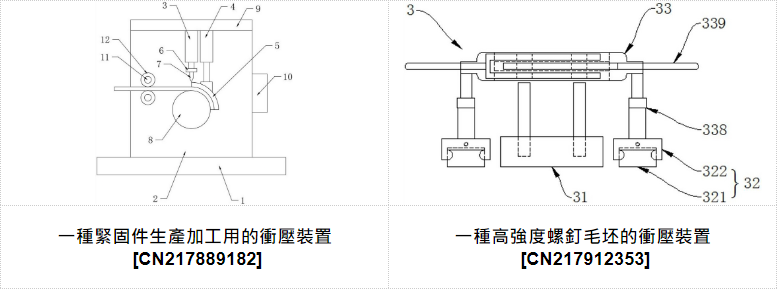

二、以『用衝壓、旋壓、或深拉的無切削成型』(B21D022)為主要IPC分類號之扣件相關專利：
本項分類號(B21D022)之專利包括『一種緊固件生產加工用的衝壓裝置、一種高強度螺釘毛坯的衝壓裝置』等專利，以下為本期專利摘要說明。
01. 一種緊固件生產加工用的衝壓裝置 [ CN217889182 ] :
本實用新型公開了一種緊固件生產加工用的衝壓裝置，包括底座，底座一端上側安裝有立板，立板頂部安裝有頂板，立板中部一側安裝有衝壓柱，頂板下側安裝有第一液壓缸和第二液壓缸，第一液壓缸一端傳動連接有沖切刀，第二液壓缸下側安裝有衝壓頭，且衝壓頭內側開設有弧形衝壓槽，立板中部一側通過轉軸安裝有壓料傳送輥，本實用新型通過衝壓柱一側水準設有的壓料傳送輥，能夠將待衝壓的片狀材料水準輸送至衝壓柱上部，然後通過設有的第二液壓缸和衝壓頭對片狀材料進行衝壓處理，連續衝壓形成圓形緊固件，結構簡單，操作方便，衝壓效率較高。
02. 一種高強度螺釘毛坯的衝壓裝置 [ CN217912353 ] :
本實用新型公開了一種高強度螺釘毛坯的衝壓裝置，包括模組機構、衝壓機構以及上料機構，所述模組機構包括第一模體與第二模體，所述第一模體與第二模體相配合；所述衝壓機構包括沖頭與驅動單元，所述沖頭的一端與第一模體相連，其另一端與所述驅動單元的輸出端相連；所述上料機構包括儲料單元、移動單元以及夾持單元，所述儲料單元設置於第二模體的一側，所述移動單元的一端設置于儲料單元的側面，其另一端設置於第二模體的側面，所述夾持單元設置於所述移動單元上；本實用新型通過上料機構實現安全、穩定的上料，不再需要把手放在沖頭的下方；此外，平移上料的方式能夠縮小上、下模具的間距，縮小合模與開模時沖頭的行程，提高作業效率。
#專利代表圖 :
----

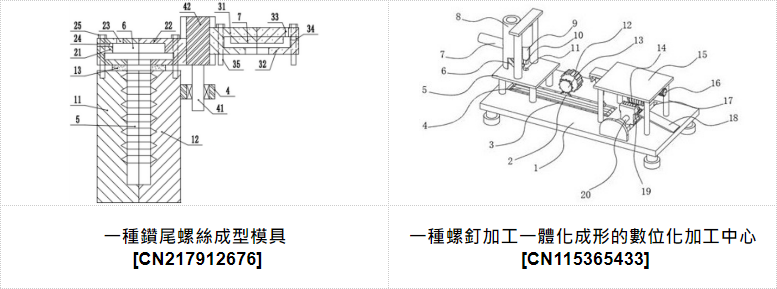

三、以『製造螺旋形物體或具有部分螺旋形的物體』(B21H003)為主要IPC分類號之扣件相關專利：
本項分類號(B21H003)之專利包括『一種鑽尾螺絲成型模具、一種螺釘加工一體化成形的數位化加工中心』等專利，以下為本期專利摘要說明。
01. 一種鑽尾螺絲成型模具 [ CN217912676 ] :
本實用新型涉及成型模具技術領域，具體涉及一種鑽尾螺絲成型模具，其技術方案是：包括第一模具與第二模具，第一模具包括第一左模具與第一右模具，第一左模具與第一右模具之間設有螺絲腔，第一左模具與第一右模具通過第一連接元件相連接，第二模具包括第二左模具與第二右模具，第二左模具與第二右模具之間設有六角法蘭鑽尾腔，第二左模具與第二右模具通過第二連接元件相連接，還包括第三模具，本實用新型的有益效果是：可具有即能生產六角法蘭鑽尾螺絲，又能生產十字平頭鑽尾螺絲的功能，即一套成型模具可以生產兩種型號的鑽尾螺絲，大大降低成型模具的成本，有利於廠家生產效益，實用性強，適宜推廣。
02. 一種螺釘加工一體化成形的數位化加工中心 [ CN115365433 ] :
本發明公開了一種螺釘加工一體化成形的數位化加工中心，包括基座，基座的頂部固定安裝有支座，支座的頂部設置有液壓伸縮柱，液壓伸縮柱的底端固定安裝有衝壓頭，支座的頂部開設有衝壓槽，支座內腔的頂部固定安裝有兩個凹形座。通過設置的電動伸縮杆一，電動伸縮杆一回縮將滾絲機分離與螺釘的解除，與此同時，限位杆解除對固定架的限位，此時液壓伸縮杆一回縮固定架在L形磁鐵支撐下傾斜，使得支撐輥傾斜，並將螺釘傾倒滑落在滑板頂部，經過滑板的導流進入到收集裝置，最後液壓伸縮杆二回縮到與液壓伸縮杆一同水準位置，而後固定架在L形磁鐵的吸附下逐步水準，便於下一作業流程，整體使用效果好。
#專利代表圖 :
----

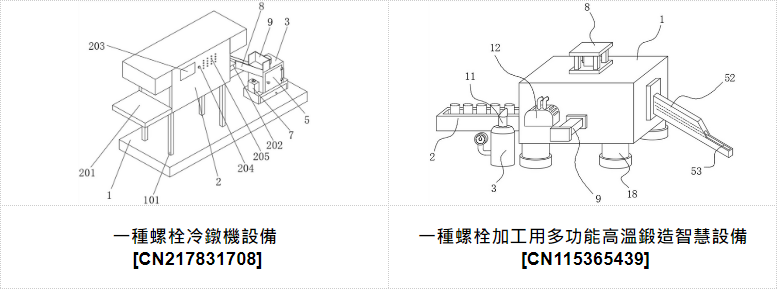

四、以『鍛壓機』(B21J009)為主要IPC分類號之扣件相關專利：
本項分類號(B21J009)之專利包括『一種螺栓冷鐓機設備、一種螺栓加工用多功能高溫鍛造智慧設備』等專利，以下為本期專利摘要說明。
01. 一種螺栓冷鐓機設備 [ CN217831708 ] :
本實用新型公開了一種螺栓冷鐓設備，包括裝置底座、冷鐓機和處理箱，所述裝置底座的頂部安裝有支撐杆，所述支撐杆的頂端安裝有冷鐓機，所述冷鐓機的一側安裝有進料板，所述冷鐓機的另一側開設有出料板，所述出料板的另一端安裝有輸送欄板，所述輸送欄板的另一端安裝有處理箱，所述處理箱的頂部安裝有擋板，實用新型通過安裝有處理箱，成型後的螺栓被送入到處理箱後，電機工作時攪拌棒開始旋轉，由此翻動板開始轉動使處理箱的螺栓每一個都可以均勻地塗抹上潤滑油，大大提高了工作效率，在對螺栓進行噴塗時，泵機將潤滑油泵出，隨後經過霧化噴頭變為霧狀噴灑到螺栓上，在減輕操作人員壓力的同時使塗抹效果更好。
02. 一種螺栓加工用多功能高溫鍛造智慧設備 [ CN115365439 ] :
本發明涉及零部件加工技術領域，尤其是一種螺栓加工用多功能高溫鍛造智慧設備，包括：箱體；聯動元件，與所述箱體固定連接，所述聯動元件頂部用以存放工件，所述聯動組件受到縱向壓力時可帶動頂部工件高速旋轉；衝壓裝置，位於所述聯動元件的頂部，不僅可以衝壓塑形工件，而且在向下衝壓的過程中還可以帶動聯動元件，聯動元件底部的螺柱受力旋轉帶動工件旋轉，在旋轉的過程感應加熱線圈內部的榫刀可對工件進行開榫工作，形成衝壓裝置衝壓撞擊工件一次就可以使得聯動元件與榫刀同時對工件進行加工，達到加工聯動的閉環，體現了此裝置對工件加工的聯動性與自動化。
#專利代表圖 :
----

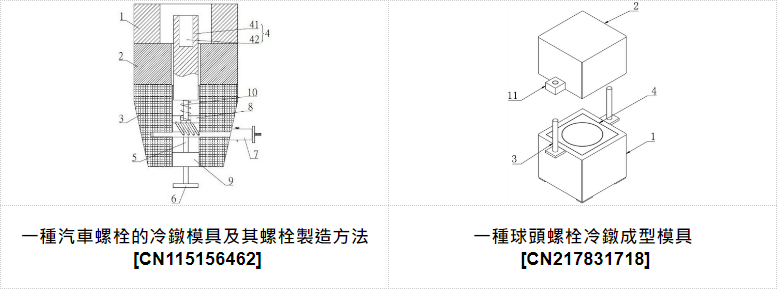

五、以『鍛造，壓製或錘擊機械之零件』(B21J013 )為主要IPC分類號之扣件相關專利：
本項分類號(B21J013 )之專利包括『一種汽車螺栓的冷鐓模具及其螺栓製造方法、一種球頭螺栓冷鐓成型模具』等專利，以下為本期專利摘要說明。
01. 一種汽車螺栓的冷鐓模具及其螺栓製造方法 [ CN115156462 ] :
本發明公開了一種汽車螺栓的冷鐓模具，包括從上至下依次同軸設置且固定連接的頂芯模、倒角模和墊塊，還包括動模、限位塊和限位元塊調節組件，動模位於頂芯模、倒角模和墊塊的中心開孔內且與墊塊的中心開孔內壁滑動連接，動模由圓柱形的柱體和沿其軸向開設在柱體頂端的冷鐓孔構成。限位塊位於動模的下方，限位塊位於墊塊的中心開孔內且與墊塊的中心開孔內壁滑動連接。限位元塊調節元件與限位元塊連接並用於調節其在墊塊內的上下位置。本發明還公開了採用該汽車螺栓的冷鐓模具製造汽車螺栓的方法。本發明的汽車螺栓的冷鐓模具冷鐓精度高，模組化設計，模具能進行靈活調整，從而適應多種型號的汽車螺栓生產。
02. 一種球頭螺栓冷鐓成型模具 [ CN217831718 ] :
本實用新型公開了一種球頭螺栓冷鐓成型模具,包括模具座，所述模具座的正上方設置有衝壓頭，所述模具座的兩側側面均固定連接有導向杆，所述模具座的頂面開設有模具槽。本實用新型在夾持機構的作用下模具本體能夠被固定在模具槽的內側面，且通過插杆與銷孔、插槽的配合使用使得模具本體能夠被固定牢固，使得模具本體在冷鐓的過程中不會發生晃動，保證了冷鐓過程的穩定性，轉動轉輪即可帶動螺紋杆進行轉動從而對夾持機構當中的螺紋杆進行驅動，使得兩個夾持板能夠進行移動，且在支撐彈簧的作用下限位杆能夠對轉輪進行限位固定，使得轉輪在不使用時能夠被固定，防止了螺紋杆發生轉動，對裝置起到了保護的作用。
#專利代表圖 :
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
