2023-06-No2-扣件知識文章
余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件知識文章 (2023-06-No-2)：
#知識主題 : #止動螺栓冷鍛成形方法
現有螺栓冷鍛成形技術對於法蘭、粗桿、四角及六角形等特殊形狀，難以採用一次成形，主要原因為法蘭成形不飽滿、尺寸精度低以及四角形等部位需要進行車削加工，增加了產品製造成本並影響產品生產效率。

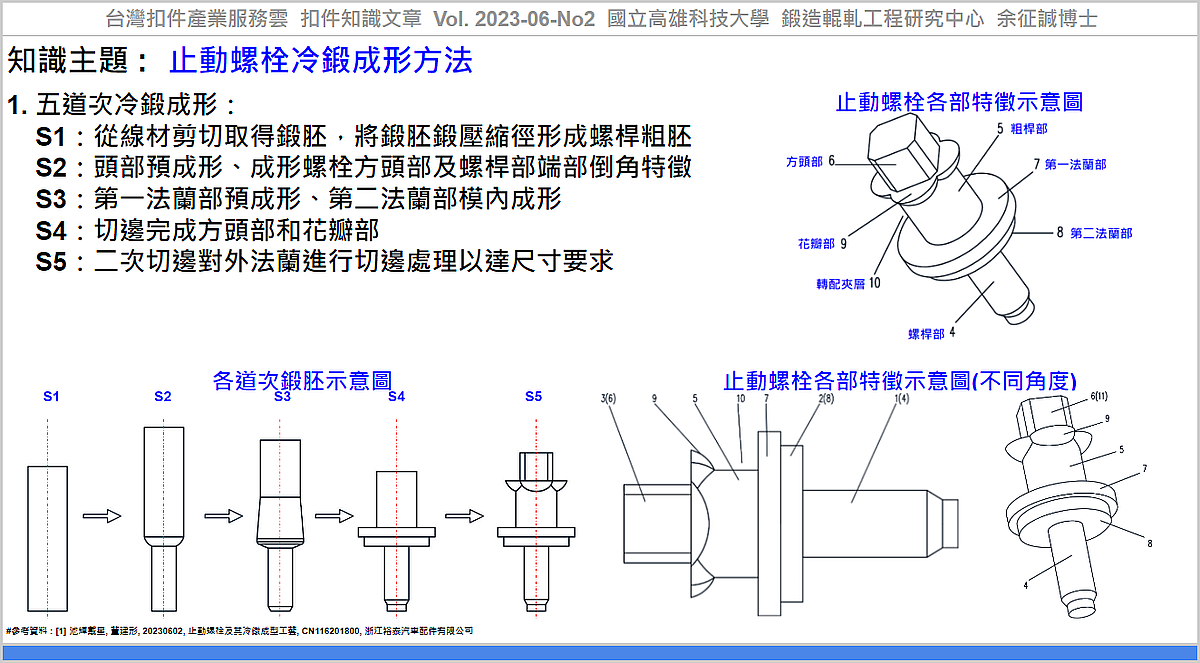

池輝等人 [1] 提出止動螺栓五道次鍛造成形技術，製程包括：
- S1：從線材剪切取得鍛胚，將鍛胚鍛壓縮徑形成螺桿粗胚。
- S2：頭部預成形，成形螺栓方頭部及螺桿部端部的倒角特徵結構。
- S3：第一法蘭部預成形、第二法蘭部採模內成形，完成螺紋胚徑及螺紋圓柱短收尾。
- S4：以切邊方式完成方頭部和花瓣部。
- S5：以二次切邊對外法蘭進行切邊處理以達到圖紙尺寸要求。
該鍛造技術透過切邊外法蘭解決法蘭不飽滿問題可提高產品精度；在四方特徵成形部分，透過切邊模一次完成四方和花瓣成形，可以有效降低加工成本、材料損耗和提高生產效率。
應用該技術，可協助產業透過『止動螺栓冷鍛成形方法』，建立『螺栓鍛造技術』之技術能量及相關研究開發之參考資料。
----
#參考資料：
[1] 池輝戴星, 董建形, 20230602, 止動螺栓及其冷鐓成型工藝, CN116201800, 浙江裕泰汽車配件有限公司.
[2] 台灣扣件產業服務雲, 扣件知識文章, Vol. 2023-06-No2, https://bit.ly/FastenerKB202306No2
----
Tag: #Fasteners, #Bolt, #Forging.
----
