# 技術主題：螺絲成形機即時鍛造負荷量測與監視系統

余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

螺絲生產流程包括三個步驟：打頭成形(heading)、搓牙(threading)和表面處理 (coating)。在成形過程中，模具可能會因爲線材盤元的缺陷，在鍛造成形的過程中造成模具損壞。

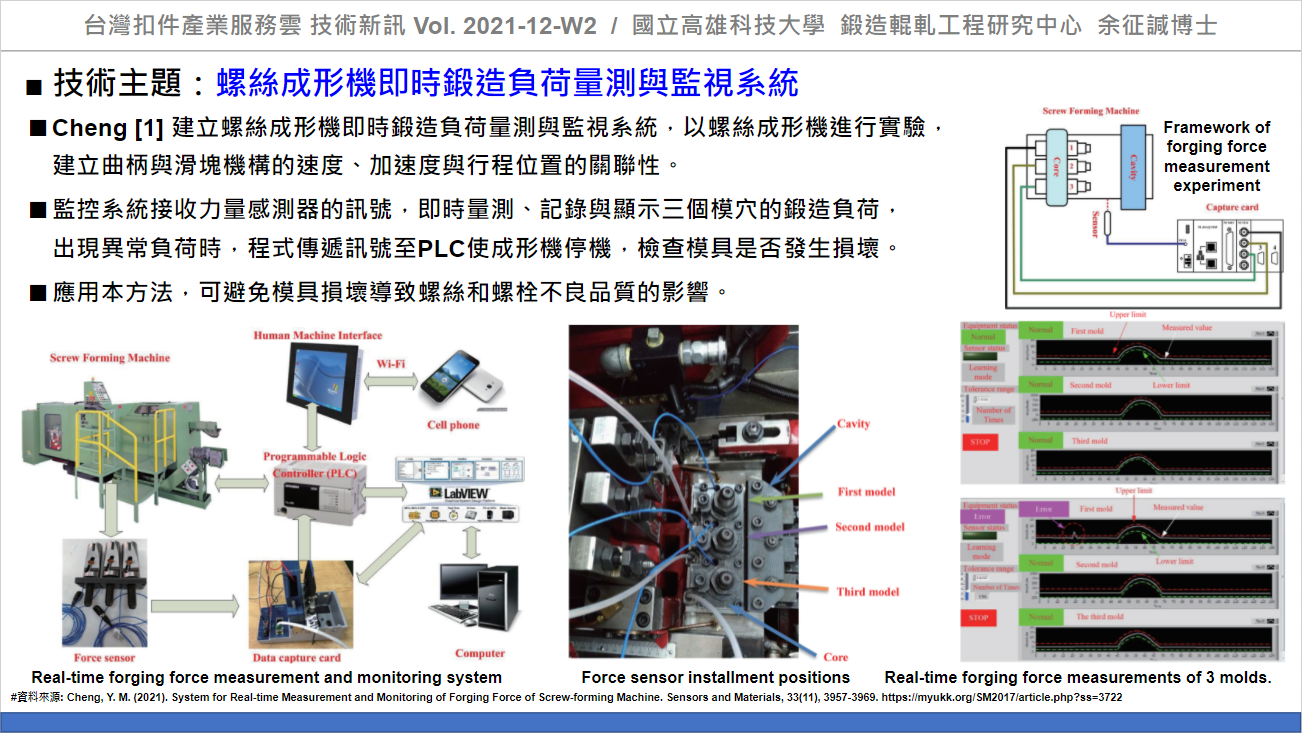

本期扣件新訊，Cheng [1] 建立一螺絲成形機即時鍛造負荷量測與監視系統，使用春日機械的CBF-43S螺絲成形機進行成形實驗，對其曲柄與滑塊機構進行動力學分析，以建立曲柄滑塊機構的速度、加速度與行程位置的關聯性。

在機臺上安裝力量感測器(PCB 208C05)，並在滑塊上方安裝一近接感測器，當近接感測器感應到滑塊運動即將合模時，以LabVIEW所建立的監控系統，開始以資料截取系統接收負荷訊號，即時量測、記錄與顯示三個模穴的鍛造負荷變化，當負荷在公差範圍内時，系統顯示成形機正常運行，而當記錄到不正常的鍛造負荷訊號時，LabVIEW 程式會在顯示器上出現錯誤訊息，並透過數位雙向IO模組(NI 9403)，傳遞訊號至PLC，使成形機停機，讓作業人員能檢查模具是否發生損壞。應用本方法，將可避免模具損壞導致螺絲和螺栓不良品質的影響。

#資料來源：

[1] Cheng, Y. M. (2021). System for Real-time Measurement and Monitoring of Forging Force of Screw-forming Machine. Sensors and Materials, 33(11), 3957-3969. https://myukk.org/SM2017/article.php?ss=3722
