2025-02-No2-扣件知識文章

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件知識文章 (2025-02-No-2)：

#知識主題 : #外六角鉸孔螺栓鍛造成形方法

鉸孔螺栓主要應用於建築機械領域，其精度要求較高，傳統製造方法通常採用冷鍛或熱鍛後，再進行車削或研磨加工，這類生產方法存在生產效率低、材料利用率低等缺點。

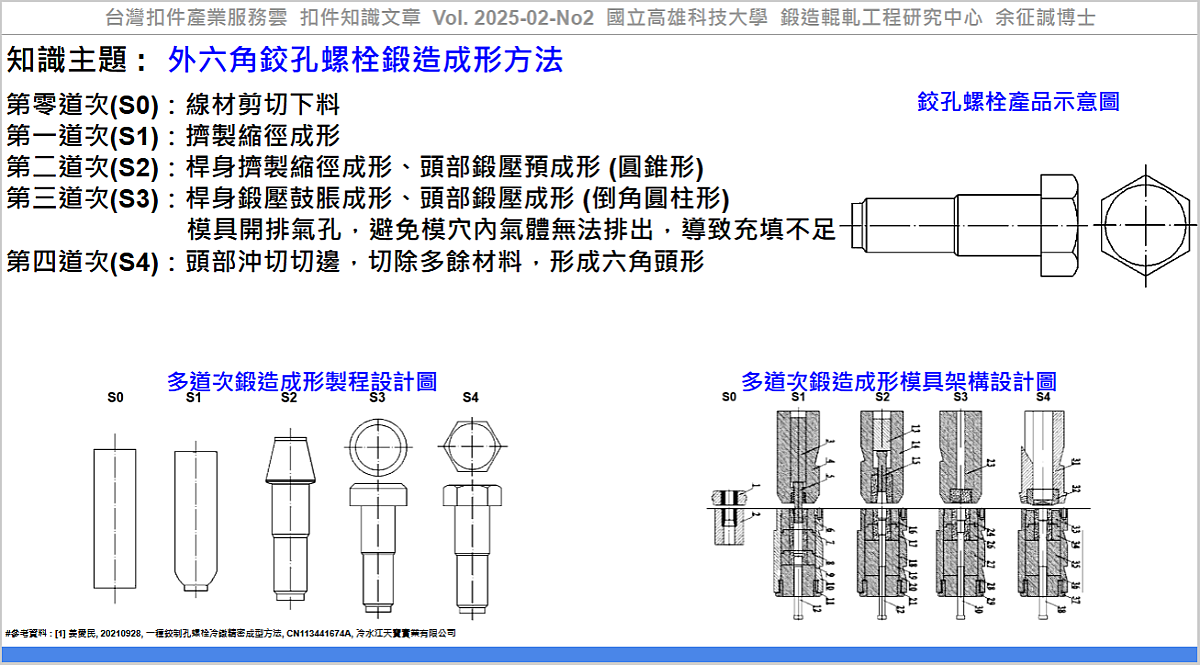

姜[1]針對鉸孔螺栓提出可在四模四沖冷鍛機上進行生產的冷鍛成形方法，包括：

第零道次(S0)：線材剪切下料
第一道次(S1)：擠製縮徑成形
第二道次(S2)：桿身擠製縮徑成形、頭部鍛壓預成形(圓錐形)
第三道次(S3)：桿身鍛壓鼓脹成形、頭部鍛壓成形(倒角圓柱形)，在模具上開排氣孔，避免模穴內氣體無法排出，而導致材料流動充填不足。
第四道次(S4)：頭部沖切切邊，切除多餘材料，形成六角頭形。

鉸孔螺栓使用多道次鍛造成形，具有高效率、高精密、低成本等優點，適用於大規模生產，可提升材料利用率與生產效率。

應用該技術，可協助產業透過『外六角鉸孔螺栓鍛造成形方法』，建立『螺栓鍛造成形技術』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 姜愛民, 20210928, 一種鉸制孔螺栓冷鐓精密成型方法, CN113441674A, 冷水江天寶實業有限公司, https://patents.google.com/patent/CN113441674

[2] 台灣扣件產業服務雲, 扣件知識文章, Vol. 2025-02-No2, https://www.tw-fastener.com/tfsc/knowledge/BLP_e8a7ab70-ef7d-4a0e-be51-517df9bf1457

----

Tag: #Fastener, #Forging, #Bolt, #Die, #Screw.

----
