2024-09-主題式專利分析

余征諴 更新於 2024-10-01 08:06:28.17

2024-09-Q3-主題式專利分析

余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本季主題式專利分析(2024-09-Q3)：

#主題：#扣件電偶腐蝕防護技術專利分析



#摘要


扣件 (fastener) 汎指螺絲(screw)、螺栓(bolt)、螺帽(nut)及墊圈(washer)等產品，扣件主要功能為提供鎖固功能，將各種零件結合為各式元件或系統。近年來扣件廠商為提高扣件之附加價值，發展出防盜、防鬆、輕量化、複合化等特殊高值化扣件產品。扣件作為連接件，廣泛應用於汽車、航空等對安全性和耐久性要求高的領域，若是在異種金屬之間發生電偶腐蝕，將會導致結構失效，特別是在潮濕或有鹽水等腐蝕性環境中，如果扣件被腐蝕，可能會導致結合位置的強度減弱，進而引發結構崩壞或安全事故。因此，為了確保扣件的長期穩定性和安全性，扣件電偶腐蝕防護技術變得至關重要。本期利用35篇專利進行扣件電偶腐蝕防護技術專利分析，可透過『隔離、塗層、絕緣、表面處理、電位差降低、鍍層、材料設計』等技術，進行『金屬-金屬、金屬-碳纖、鎂-鋁、鋁-鋼』等不同材質間之電偶腐蝕防護，將可延長扣件使用壽命、提高結構安全性、降低維護成本，並增強多材料應用靈活性，特別是在鋁、鎂等輕質材料的設計中，可以促進輕量化發展，且使得異種材料的應用為多樣化，提升產品設計自由度和產業競爭力，適合於高防腐性能要求的應用領域。

以下為本期主題式專利分析，詳細專利資訊請參閱專利清單。

----
#參考資料：


----
----
Tag : #Fasteners, #Patent, #Review, #Screw, #GalvanicCorrosion .
----

一、專利檢索



本次專利檢索利用台灣、中國、美國之專利智慧財產局資料庫，於標題、摘要、專利項(title, abstract, claim, TAC)及國際專利分類號(IPC)等欄位搜尋智慧扣件之相關專利，專利檢索條件如下所列，經人工判讀篩選，契合本次專利分析主題之專利數為35件。

專利檢索條件：
  • TAC:("Galvanic corrosion" " Potential corrosion" 電位腐蝕 電偶腐蝕 加凡尼腐蝕 伽凡尼腐蝕 電化腐蝕) AND TAC:(fastener bolt nut screw anchor 扣件 緊固件 螺絲 螺栓 螺帽 螺母 螺釘 鉚釘) AND TAC:(Prevent avoid anti isolate improvement reduce 防 避免 防止 防護 隔絕 改善 降低) AND IC:(F16B B24 C22 C23)
----

二、專利權人分析


根據專利權人國家別分析統計資料(詳細專利資訊請參閱專利清單)，各申請國之專利件數，分別為：美國(US)10件、中國(CN)20件、歐洲(EP)3件與世界(WO)2件。利用專利權人及專利主IPC，進行技術分類與各專利權人之專利佈局，其中以『F16B005』為主要技術，著重在：鋁合金螺栓電泳樹脂塗層、雙層樹脂塗層、非導電片隔離、絕緣氧化層、預氧化電阻氧化層、橡膠和塑膠絕緣等技術。

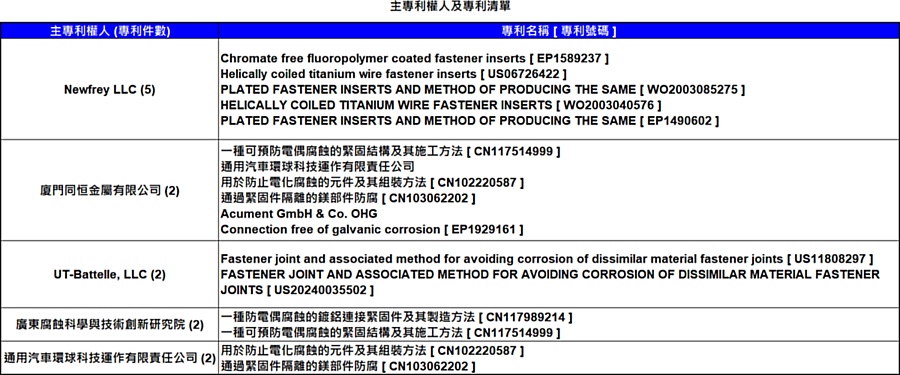

專利權人以Newfrey LLC (5件專利)、廈門同恒金屬有限公司 (2件專利)、UT-Battelle, LLC (2件專利)、廣東腐蝕科學與技術創新研究院 (2件專利)、通用汽車環球科技運作有限責任公司 (2件專利)等專利權人擁有較多專利(參考下表)。

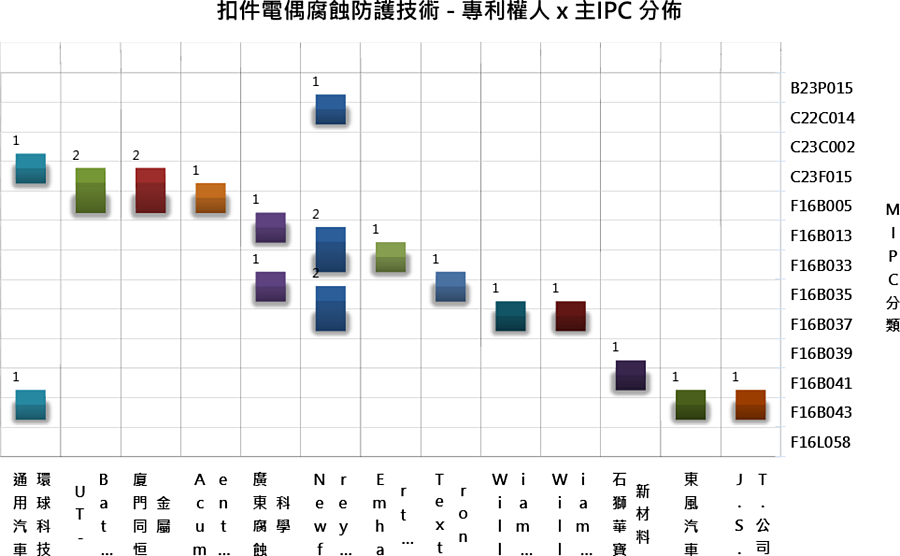

(參考專利權人與主IPC分佈圖，詳細專利資訊請參閱專利清單)

----


三、技術功效分析

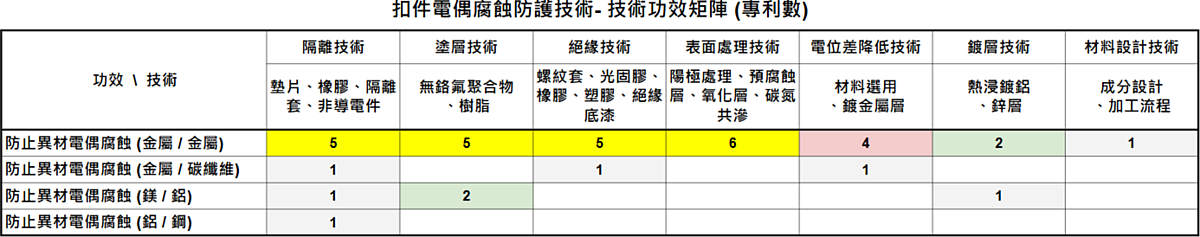

透過解析專利説明文件，建立專利之技術與功效矩陣(如下圖)，『扣件電偶腐蝕防護技術』主要技術包括『隔離、塗層、絕緣、表面處理、電位差降低、鍍層、材料設計』等技術，可達成主要功效有：金屬-金屬、金屬-碳纖、鎂-鋁、鋁-鋼等異材電偶腐蝕之防護功效。
以下為各專利之技術功效摘要説明，詳細專利資訊請參閱專利清單。

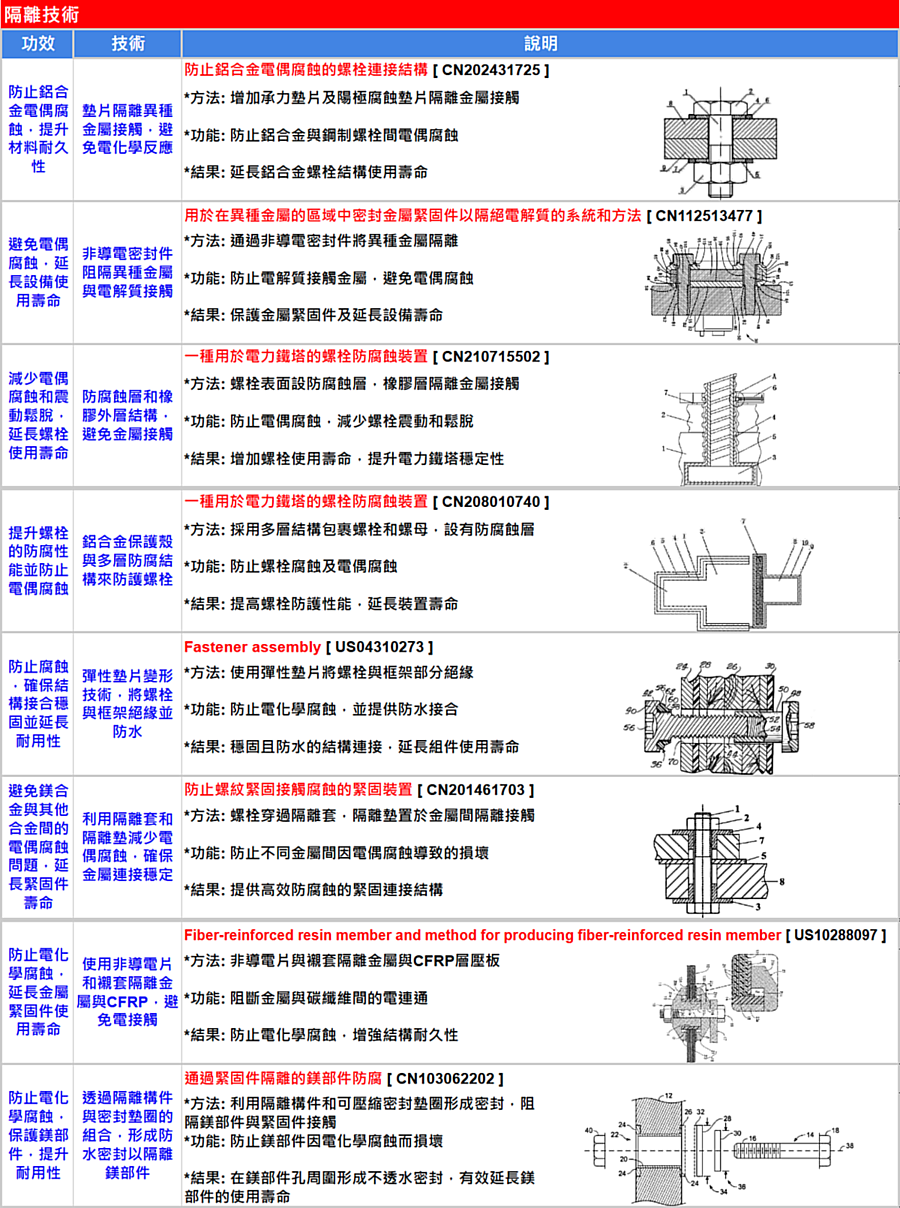

1.隔離技術
  • *利用墊片隔離異種金屬接觸，避免電化學反應，防止鋁合金電偶腐蝕，提升材料耐久性 [  CN202431725  ]
  • *利用非導電密封件阻隔異種金屬與電解質接觸，避免電偶腐蝕，延長設備使用壽命 [  CN112513477  ]
  • *利用防腐蝕層和橡膠外層結構，避免金屬接觸，減少電偶腐蝕和震動鬆脫，延長螺栓使用壽命 [  CN210715502  ]
  • *利用鋁合金保護殼與多層防腐結構來防護螺栓，提升螺栓的防腐性能並防止電偶腐蝕 [  CN208010740  ]
  • *利用彈性墊片變形技術，將螺栓與框架絕緣並防水，防止腐蝕，確保結構接合穩固並延長耐用性 [  US04310273  ]
  • *利用利用隔離套和隔離墊減少電偶腐蝕，確保金屬連接穩定，避免鎂合金與其他合金間的電偶腐蝕問題，延長緊固件壽命 [  CN201461703  ]
  • *利用使用非導電片和襯套隔離金屬與CFRP，避免電接觸，防止電化學腐蝕，延長金屬緊固件使用壽命 [  US10288097  ]
  • *利用透過隔離構件與密封墊圈的組合，形成防水密封以隔離鎂部件，防止電化學腐蝕，保護鎂部件，提升耐用性[  CN103062202  ]

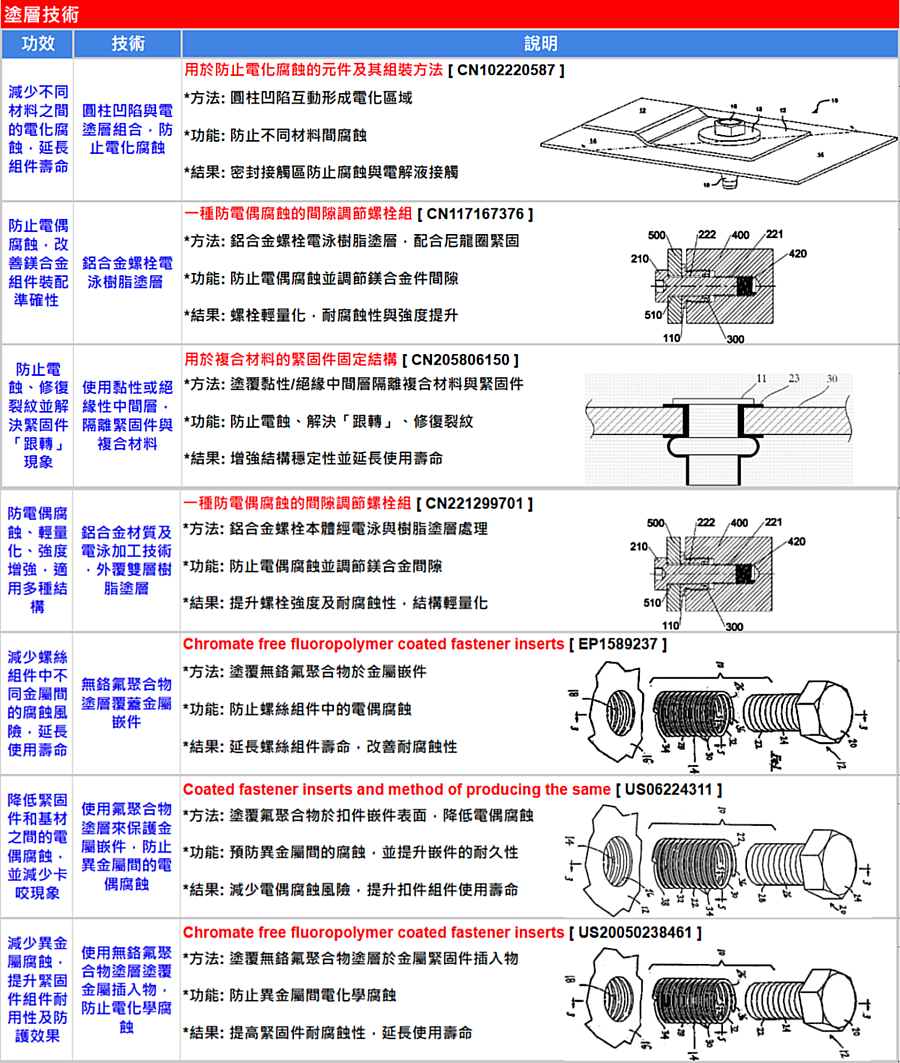

2. 塗層技術
  • *利用圓柱凹陷與電塗層組合，防止電化腐蝕，減少不同材料之間的電化腐蝕，延長組件壽命 [  CN102220587  ]
  • *利用鋁合金螺栓電泳樹脂塗層，防止電偶腐蝕，改善鎂合金組件裝配準確性 [  CN117167376  ]"
  • *利用使用黏性或絕緣性中間層，隔離緊固件與複合材料，防止電蝕、修復裂紋並解決緊固件「跟轉」現象 [  CN205806150  ]
  • *利用鋁合金材質及電泳加工技術，外覆雙層樹脂塗層，防電偶腐蝕、輕量化、強度增強，適用多種結構 [  CN221299701  ]
  • *利用無鉻氟聚合物塗層覆蓋金屬嵌件，減少螺絲組件中不同金屬間的腐蝕風險，延長使用壽命 [  EP1589237  ]
  • *利用使用氟聚合物塗層來保護金屬嵌件，防止異金屬間的電偶腐蝕，降低緊固件和基材之間的電偶腐蝕，並減少卡咬現象 [  US06224311  ]
  • *利用使用無鉻氟聚合物塗層塗覆金屬插入物，防止電化學腐蝕，減少異金屬腐蝕，提升緊固件組件耐用性及防護效果 [  US20050238461  ]

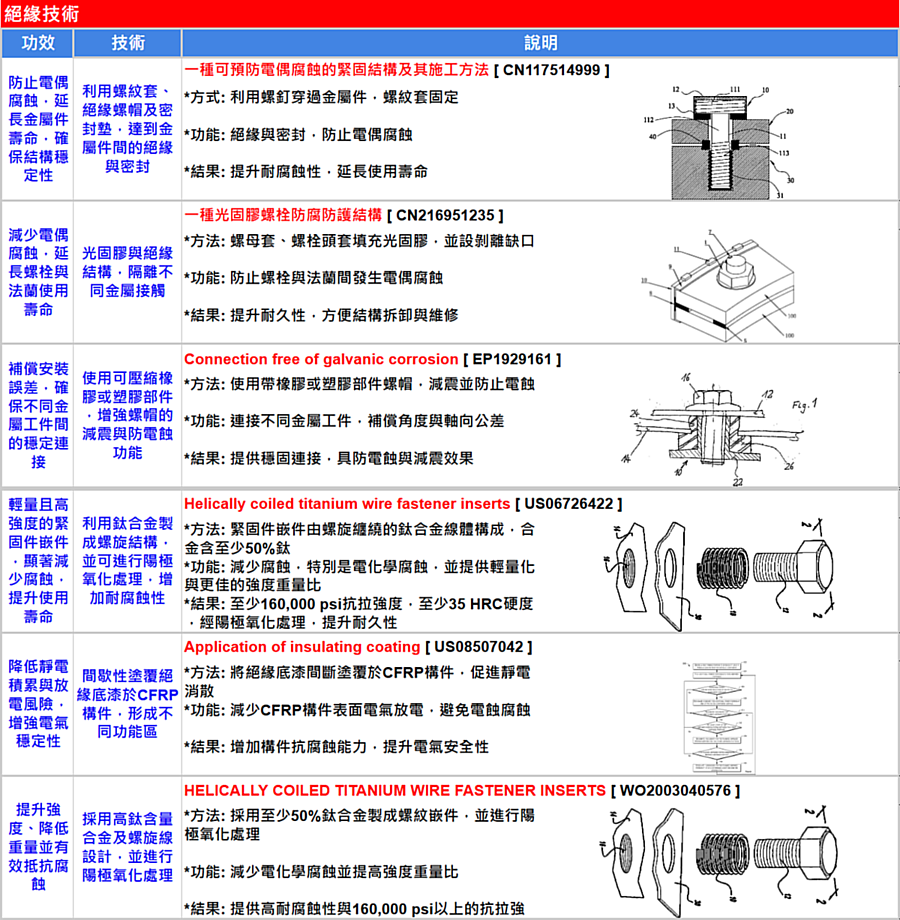

3. 絕緣技術
  • *利用利用螺紋套、絕緣螺帽及密封墊，達到金屬件間的絕緣與密封，防止電偶腐蝕，延長金屬件壽命，確保結構穩定性 [  CN117514999  ]
  • *利用光固膠與絕緣結構，隔離不同金屬接觸，減少電偶腐蝕，延長螺栓與法蘭使用壽命 [  CN216951235  ]
  • *利用使用可壓縮橡膠或塑膠部件，增強螺帽的減震與防電蝕功能，補償安裝誤差，確保不同金屬工件間的穩定連接 [  EP1929161  ]
  • *利用利用鈦合金製成螺旋結構，並可進行陽極氧化處理，增加耐腐蝕性，輕量且高強度的緊固件嵌件，顯著減少腐蝕，提升使用壽命 [  US06726422  ]
  • *利用間歇性塗覆絕緣底漆於CFRP構件，形成不同功能區，降低靜電積累與放電風險，增強電氣穩定性 [  US08507042  ]
  • *利用採用高鈦含量合金及螺旋線設計，並進行陽極氧化處理，提升強度、降低重量並有效抵抗腐蝕 [  WO2003040576  ]

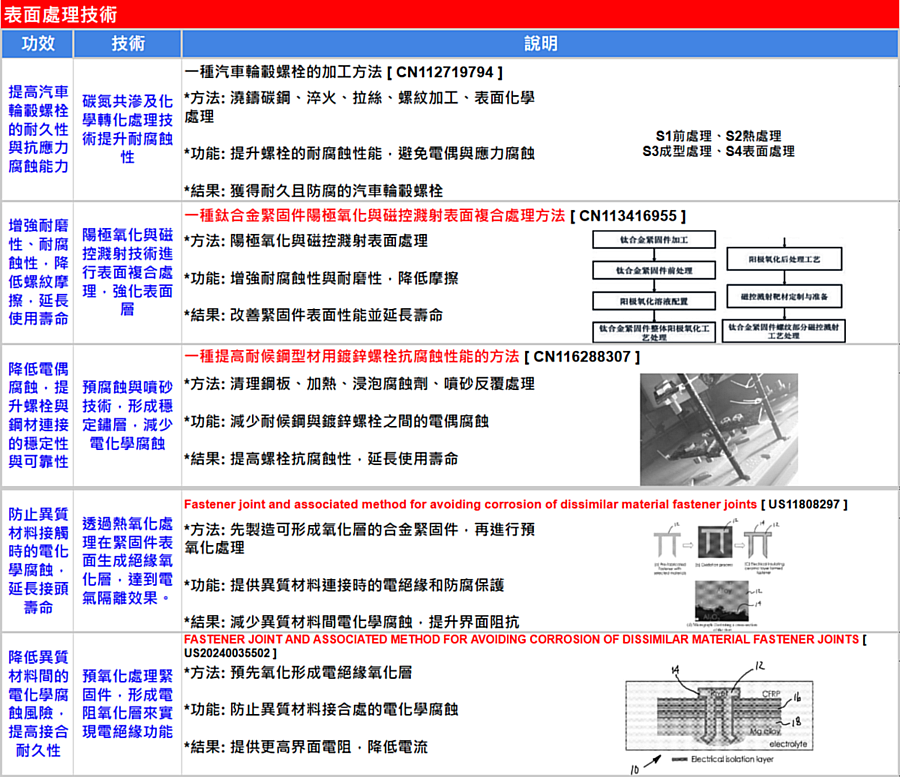

4. 表面處理技術
  • *利用碳氮共滲及化學轉化處理技術提升耐腐蝕性，提高汽車輪轂螺栓的耐久性與抗應力腐蝕能力 [  CN112719794  ]
  • *利用陽極氧化與磁控濺射技術進行表面複合處理，強化表面層，增強耐磨性、耐腐蝕性，降低螺紋摩擦，延長使用壽命 [  CN113416955  ]
  • *利用預腐蝕與噴砂技術，形成穩定鏽層，減少電化學腐蝕，降低電偶腐蝕，提升螺栓與鋼材連接的穩定性與可靠性 [  CN116288307  ]
  • *利用透過熱氧化處理在緊固件表面生成絕緣氧化層，達到電氣隔離效果。，防止異質材料接觸時的電化學腐蝕，延長接頭壽命 [  US11808297  ]
  • *利用預氧化處理緊固件，形成電阻氧化層來實現電絕緣功能，降低異質材料間的電化學腐蝕風險，提高接合耐久性 [  US20240035502  ]

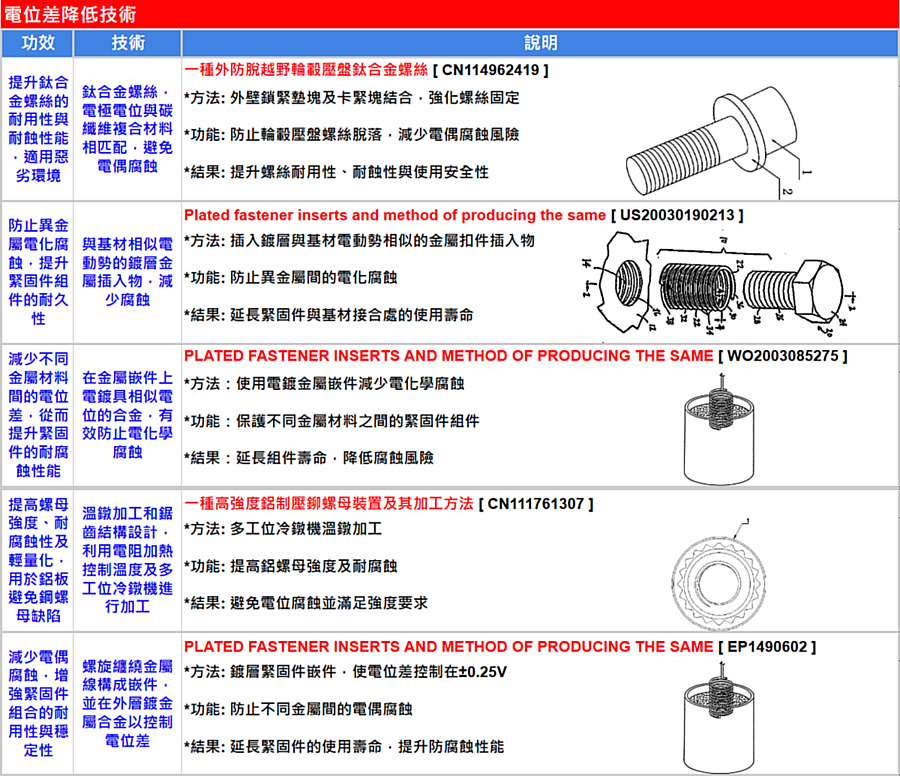

5. 電位差降低技術
  • *利用鈦合金螺絲，電極電位與碳纖維複合材料相匹配，避免電偶腐蝕，提升鈦合金螺絲的耐用性與耐蝕性能，適用惡劣環境 [  CN114962419  ]
  • *利用與基材相似電動勢的鍍層金屬插入物，減少腐蝕，防止異金屬電化腐蝕，提升緊固件組件的耐久性 [  US20030190213  ]
  • *利用在金屬嵌件上電鍍具相似電位的合金，有效防止電化學腐蝕，減少不同金屬材料間的電位差，從而提升緊固件的耐腐蝕性能 [  WO2003085275  ]
  • *利用溫鐓加工和鋸齒結構設計，利用電阻加熱控制溫度及多工位冷鐓機進行加工，提高螺母強度、耐腐蝕性及輕量化，用於鋁板避免鋼螺母缺陷 [  CN111761307  ]
  • *利用螺旋纏繞金屬線構成嵌件，並在外層鍍金屬合金以控制電位差，減少電偶腐蝕，增強緊固件組合的耐用性與穩定性 [  EP1490602  ]

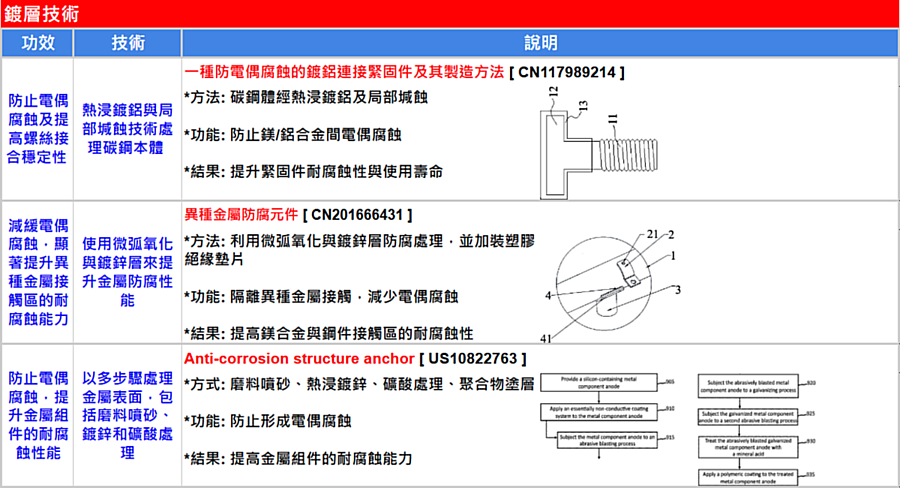

6. 鍍層技術
  • *利用熱浸鍍鋁與局部堿蝕技術處理碳鋼本體，防止電偶腐蝕及提高螺絲接合穩定性 [  CN117989214  ]
  • *利用使用微弧氧化與鍍鋅層來提升金屬防腐性能，減緩電偶腐蝕，顯著提升異種金屬接觸區的耐腐蝕能力 [  CN201666431  ]
  • *利用以多步驟處理金屬表面，包括磨料噴砂、鍍鋅和礦酸處理，防止電偶腐蝕，提升金屬組件的耐腐蝕性能 [  US10822763  ]

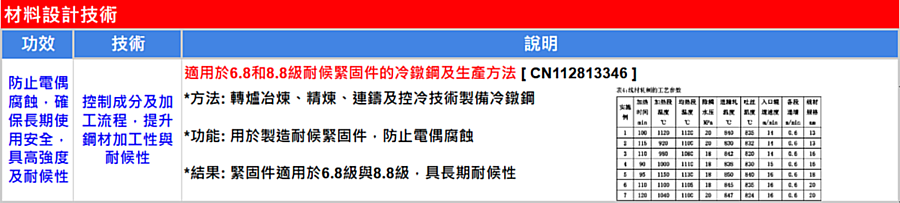

7. 材料設計技術

  • *利用控制成分及加工流程，提升鋼材加工性與耐候性，防止電偶腐蝕，確保長期使用安全，具高強度及耐候性 [  CN112813346  ]



----

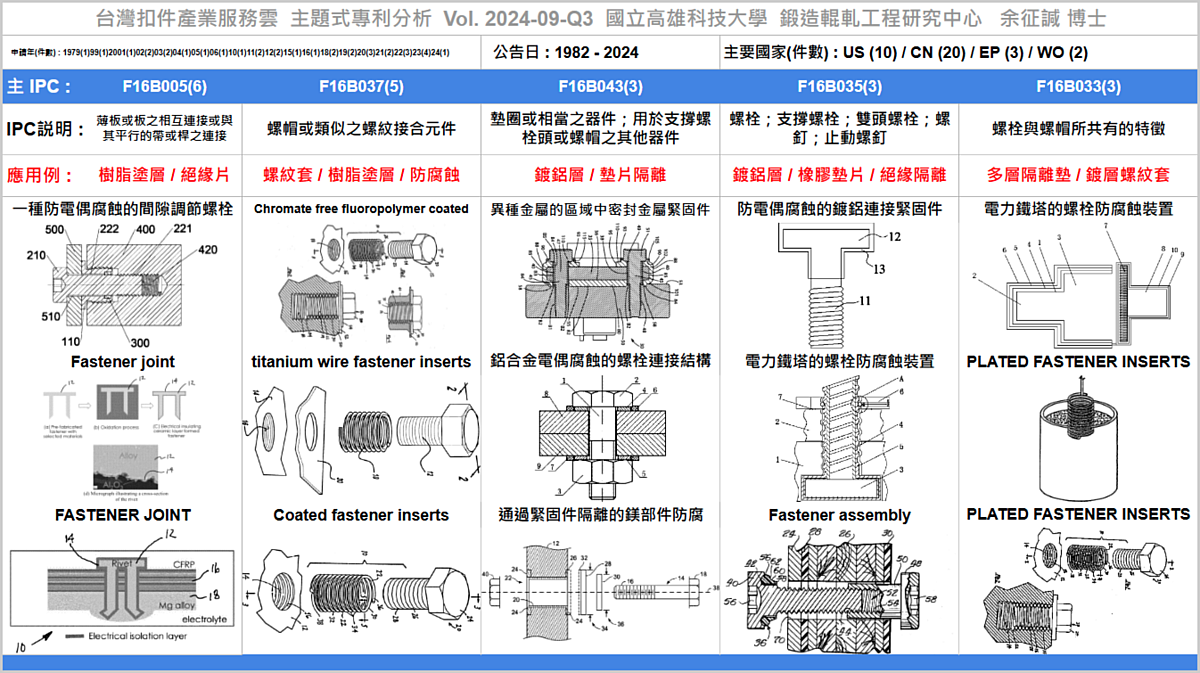

四、主要專利分類號(MIPC)分析


本次專利分析，自全球專利資料庫檢索35筆相關專利，公告日介於1982至2024間，申請國件數分別為美國(US)10件、中國(CN)20件、歐洲(EP)3件與世界(WO)2件，專利權人包括美國的『UT-Battelle, LLC、The Boeing Company、Textron Inc.、HONDA MOTOR CO., LTD.、NEWFREY LLC』;中國的『廈門同恆金屬有限公司、廣東腐蝕科學與技術創新研究院、東風汽車有限公司、通用汽車環球科技運作有限責任公司、浙江華遠汽車零件有限公司』；歐洲的『NEWFREY LLC、Acument GmbH & Co. OHG』；與世界的『NEWFREY LLC』 … 等專利權人(完整專利權人請詳參專利清單)。

本期以『薄板或板之相互連接或與其平行的帶或桿之連接』(F16B005) 分類號為主，聚焦在『一種防電偶腐蝕的間隙調節螺栓組、一種防電偶腐蝕的間隙調節螺栓組、Fiber-reinforced resin member and method for producing fiber-reinforced resin member、Fastener joint and associated method for avoiding corrosion of dissimilar material fastener joints、FASTENER JOINT AND ASSOCIATED METHOD FOR AVOIDING CORROSION OF DISSIMILAR MATERIAL FASTENER JOINTS、Connection free of galvanic corrosion』等專利。

其餘分類號及代表專利依序為：

(1) F16B037：Chromate free fluoropolymer coated fastener inserts、Helically coiled titanium wire fastener inserts、Plated fastener inserts and method of producing the same、Chromate free fluoropolymer coated fastener inserts、Coated fastener inserts and method of producing the same。

(2) F16B043：用於在異種金屬的區域中密封金屬緊固件以隔絕電解質的系統和方法、防止鋁合金電偶腐蝕的螺栓連接結構、通過緊固件隔離的鎂部件防腐。

(3) F16B035：一種防電偶腐蝕的鍍鋁連接緊固件及其製造方法、一種用於電力鐵塔的螺栓防腐蝕裝置、Fastener assembly。

(4)F16B033：一種用於電力鐵塔的螺栓防腐蝕裝置、PLATED FASTENER INSERTS AND METHOD OF PRODUCING THE SAME、PLATED FASTENER INSERTS AND METHOD OF PRODUCING THE SAME等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-09-Q3, https://www.tw-fastener.com/tfsc/knowledge/BLP_8d69dac8-7fdf-4a94-9742-f70fa52ee23a
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-09-Q3, 專利説明書 PDF, https://drive.google.com/drive/folders/1SdmKYkfCupxZJUdOuOVOk2mKVRQ3-B6S?usp=sharing
----
----
Tag : #Fasteners, #Patent, #Review .
----


一、以『薄板或板之相互連接或與其平行的帶或桿之連接』(F16B005)為主要IPC分類號之扣件相關專利：


本項分類號(F16B005)之專利包括『一種防電偶腐蝕的間隙調節螺栓組、一種防電偶腐蝕的間隙調節螺栓組、Fiber-reinforced resin member and method for producing fiber-reinforced resin member、Fastener joint and associated method for avoiding corrosion of dissimilar material fastener joints、FASTENER JOINT AND ASSOCIATED METHOD FOR AVOIDING CORROSION OF DISSIMILAR MATERIAL FASTENER JOINTS、Connection free of galvanic corrosion』等專利，以下為本期專利摘要說明。

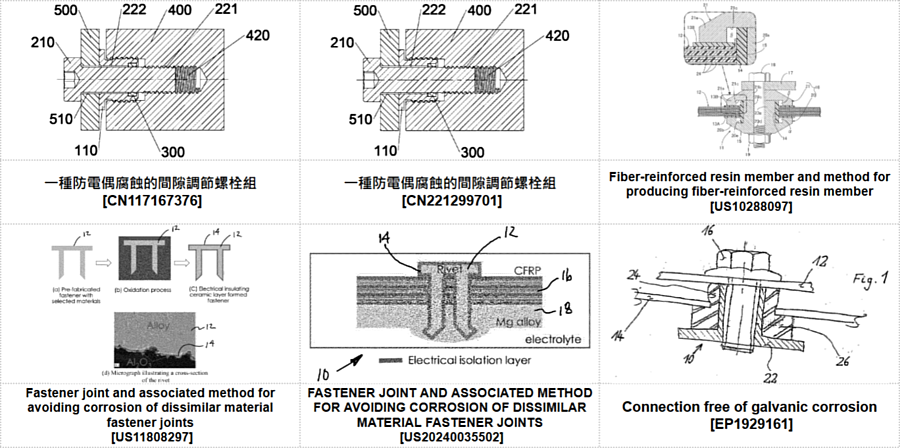

#專利代表圖 :
----
#專利摘要：

01. 一種防電偶腐蝕的間隙調節螺栓組 [ CN117167376 ] :

本發明公開一種防電偶腐蝕的間隙調節螺栓組，其中，間隙調節螺栓設有由相接相通的一大徑卡槽和小徑光孔組成的內通孔；且鋁合金螺栓本體上電泳加工有樹脂電泳保護層，於該樹脂電泳保護層外還塗覆有樹脂表塗保護層。調節長螺栓的螺杆部和光杆部的外徑小於所述小徑光孔的內徑；螺杆部與螺柱部的外螺紋的旋向相同；且鋁合金螺栓本體上電泳加工有樹脂電泳保護內層，於該樹脂電泳保護內層外還塗覆有樹脂表塗保護外層。尼龍圈緊配合所述大徑卡槽內，螺杆部間隙螺接在尼龍圈的內螺紋孔；且內螺紋孔的內徑小於光杆部的外徑。該間隙調節螺栓組通用性高，結構緊湊，不僅更具輕量化特質，還具備良好的防電偶腐蝕性能。且經塗層工藝後顯著提升螺栓強度。

02. 一種防電偶腐蝕的間隙調節螺栓組 [ CN221299701 ] :

本實用新型公開一種防電偶腐蝕的間隙調節螺栓組，其中，間隙調節螺栓設有由相接相通的一大徑卡槽和小徑光孔組成的內通孔；且鋁合金螺栓本體上電泳加工有樹脂電泳保護層，於該樹脂電泳保護層外還塗覆有樹脂表塗保護層。調節長螺栓的螺杆部和光杆部的外徑小於所述小徑光孔的內徑；螺杆部與螺柱部的外螺紋的旋向相同；且鋁合金螺栓本體上電泳加工有樹脂電泳保護內層，於該樹脂電泳保護內層外還塗覆有樹脂表塗保護外層。尼龍圈緊配合所述大徑卡槽內，螺杆部間隙螺接在尼龍圈的內螺紋孔；且內螺紋孔的內徑小於光杆部的外徑。該間隙調節螺栓組通用性高，結構緊湊，不僅更具輕量化特質，還具備良好的防電偶腐蝕性能。且經塗層工藝後顯著提升螺栓強度。

03. Fiber-reinforced resin member and method for producing fiber-reinforced resin member [ US10288097 ] :

提供一種纖維增強樹脂構件，其中非導電套筒以及第一和第二非導電片設置在金屬緊固構件和CFRP層壓件之間，金屬緊固構件和CFRP層壓件之間的電連續性被切斷，並且防止金屬緊固件因電偶腐蝕而腐蝕。第一環形空間形成在第一構件的第一凸緣部分和第一非導電片之間，第二環形空間形成在第二構件的第二凸緣部分和第二非導電片之間。因此，即使磨損的碳纖維從非導電套筒與第一非導電片材和第二非導電片材之間的間隙中伸出，由於其中形成有第一環形空間和第二環形空間，也可以防止伸出的碳纖維。

A fiber-reinforced resin member is provided in which a non-conductive sleeve and first and second non-conductive sheets are disposed between a metal fastening member and CFRP laminate, electrical continuity between the metal fastening member and the CFRP laminate is cut off, and corrosion of the metal fastening member due to galvanic corrosion is prevented. A first annular space is formed between a first flange portion of a first member and the first non-conductive sheet, a second annular space is formed between a second flange portion of a second member and the second non-conductive sheet. Therefore, even if frayed carbon fiber sticks out from a gap between the non-conductive sleeve and the first and second non-conductive sheets, due to the first and second annular spaces being formed therein, it is possible to prevent the sticking-out carbon fiber from contacting the first and second members and providing electrical continuity.

04. Fastener joint and associated method for avoiding corrosion of dissimilar material fastener joints [ US11808297 ] :

一種用於連接不同材料的緊固件，透過生產具有外表面的緊固件的方法來製造，該外表面在經受氧化時形成電絕緣氧化物層，並且在製造之後和使用之前使該緊韌體經受預氧化過程以在緊固件的外表面上原位生長所需的氧化層。本發明還提供了一種異種材料接頭，其中預氧化的緊固件用於機械地連接異種材料，其中氧化物層使緊固件與異種材料中的至少一種電絕緣。緊固件可以是用於摩擦自衝鉚接(F-SPR)的鉚釘。緊固件可由能夠透過熱氧化形成Al 2 O 3 或Cr 2 O 3 的合金製成。緊固件可以預先塗覆有用作種子層的Al或Cr以形成Al 2 O 3 或Cr 2 O 3 。

A fastener for use in joining dissimilar materials manufactured by the process of producing the fastener with an external surface that forms an electrically insulating oxide layer when subjected to oxidation and, after manufacture and prior to use, subjecting the fastener to a pre-oxidation process to grow the desired oxide layer in situ on the external surface of the fastener. The present invention also provides a dissimilar material joint in which the pre-oxidized fastener is used to mechanically join dissimilar materials with the oxide layer electrically insulating the fastener from at least one of the dissimilar materials. The fastener may be a rivet used in friction self-piercing riveting (F-SPR). The fastener may be fabricated from an alloy capable of forming Al2O3 or Cr2O3 by thermal oxidation. The fastener may be pre-coated with Al or Cr that functions as a seed layer to form Al2O3 or Cr2O3.

05. FASTENER JOINT AND ASSOCIATED METHOD FOR AVOIDING CORROSION OF DISSIMILAR MATERIAL FASTENER JOINTS [ US20240035502 ] :

一種用於連接不同材料的緊固件，透過生產具有外表面的緊固件的方法來製造，該外表面在經受氧化時形成電絕緣氧化物層，並且在製造之後和使用之前使該緊韌體經受預氧化過程以在緊固件的外表面上原位生長所需的氧化層。本發明還提供了一種異種材料接頭，其中預氧化的緊固件用於機械地連接異種材料，其中氧化物層使緊固件與異種材料中的至少一種電絕緣。緊固件可以是用於摩擦自衝鉚接(F-SPR)的鉚釘。緊固件可由能夠透過熱氧化形成Al 2 O 3 或Cr 2 O 3 的合金製成。緊固件可以預先塗覆有用作種子層的Al或Cr以形成Al 2 O 3 或Cr 2 O 3 。

A fastener for use in joining dissimilar materials manufactured by the process of producing the fastener with an external surface that forms an electrically insulating oxide layer when subjected to oxidation and, after manufacture and prior to use, subjecting the fastener to a pre-oxidation process to grow the desired oxide layer in situ on the external surface of the fastener. The present invention also provides a dissimilar material joint in which the pre-oxidized fastener is used to mechanically join dissimilar materials with the oxide layer electrically insulating the fastener from at least one of the dissimilar materials. The fastener may be a rivet used in friction self-piercing riveting (F-SPR). The fastener may be fabricated from an alloy capable of forming Al2O3 or Cr2O3 by thermal oxidation. The fastener may be pre-coated with Al or Cr that functions as a seed layer to form Al2O3 or Cr2O3.

06. Connection free of galvanic corrosion [ EP1929161 ] :

公開了一種用於連接由不同金屬製成的工件（12、14）的專用螺母（10），從而阻尼振動、防止電腐蝕、並且補償角度和軸向公差。所述螺帽(10)由基本上圓柱形的構件(18)組成，該構件圍繞中心同心內螺紋孔(20)並且在背對工件(12、14)的端部處設有擴大部分(22) 。將中空圓柱形、可彈性壓縮的橡膠或塑膠零件(24)放置或噴塗到工件端部的圓柱形構件(18)的非擴大部分。所述橡膠或塑膠零件(24)的內徑與圓柱形構件(18)在非擴大部分的外徑相符。橡膠或塑膠零件(24)還在遠離工件(12、14)的端部處包括擴大部分(26)。在螺帽(10)的未安裝狀態下，橡膠或塑膠零件(24)在工件端部從螺帽(10)的構件(18)朝向工件(12、14)突出。

Disclosed is a special nut (10) for joining workpieces (12, 14) made of different metals such that oscillations are damped, electric corrosion is prevented, and angular and axial tolerances are compensated. Said nut (10) is composed of an essentially cylindrical member (18) which encompasses a central concentric internally threaded bore (20) and is provided with an enlarged section (22) at the end facing away from the workpieces (12, 14). A hollow cylindrical, elastically compressible rubber or plastic part (24) is placed or sprayed onto the non-enlarged section of the cylindrical member (18) at the workpiece end. The inner diameter of said rubber or plastic part (24) matches the outer diameter of the cylindrical member (18) in the non-enlarged section. The rubber or plastic part (24) also comprises an enlarged section (26) at the end facing away from the workpieces (12, 14). The rubber or plastic part (24) protrudes from the member (18) of the nut (10) towards the workpieces (12, 14) at the workpiece end in the unmounted state of the nut (10).
----

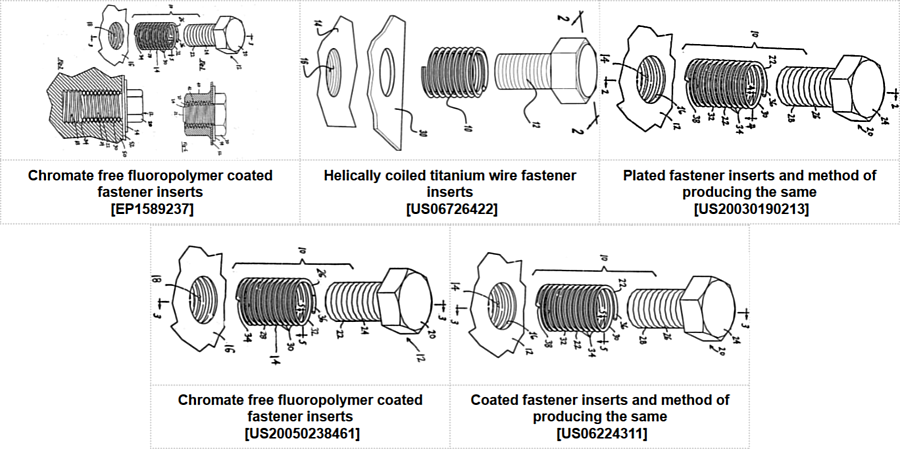

二、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：


本項分類號(F16B037)之專利包括『Chromate free fluoropolymer coated fastener inserts、Helically coiled titanium wire fastener inserts、Plated fastener inserts and method of producing the same、Chromate free fluoropolymer coated fastener inserts、Coated fastener inserts and method of producing the same』等專利，以下為本期專利摘要說明。

#專利代表圖 :
----

#專利摘要：

01. Chromate free fluoropolymer coated fastener inserts [ EP1589237 ] :

公開了用於透過在25℃下平均黏度為約30mPa·至70mPa·的樹脂黏合的無鉻酸鹽含氟聚合物組合物塗覆緊固件插件來防止緊固件組件(10)中的電偶腐蝕的緊固件插件(14)。還公開了一種用於提供塗層刀片的方法以及所生產的塗層刀片。

Disclosed are fastener inserts (14) for preventing galvanic corrosion in fastener assemblies (10) by coating fastener inserts with a resin bonded chromate free fluoropolymer composition having an average viscosity of between about 30 mPa· to 70 mPa· at 25°C. Also disclosed is a method for providing coated inserts as well as the coated inserts produced.

02. Helically coiled titanium wire fastener inserts [ US06726422 ] :

本文描述的是由鈦合金形成的緊固件插入件，其減少緊固件組件中的腐蝕。除了減少腐蝕、特別是電偶腐蝕之外，緊固件插入件重量輕且與不銹鋼緊固件插入件相比提供改進的強度重量比。

Described herein are fastener inserts formed from a titanium alloy which reduce corrosion in a fastener assembly. In addition to reduced corrosion, particularly galvanic corrosion, the fastener insert is lightweight and provides improved strength to weight ratios as compared to stainless steel fastener inserts.

03. Plated fastener inserts and method of producing the same [ US20030190213 ] :

揭露了一種用於防止採用鍍覆緊固件插入件的緊固件組件中的電偶腐蝕的方法，其中插入件的鍍層具有與插入件設置於其中的基底的電動勢電勢相似的電動勢電勢。

Disclosed is a method for preventing galvanic corrosion in fastener assemblies employing plated fastener inserts wherein the plating of the insert has an emf potential which is similar to that of the substrate within which the insert is disposed.

04. Chromate free fluoropolymer coated fastener inserts [ US20050238461 ] :

公開了透過在25℃下平均黏度為約20至30秒的樹脂黏合的無鉻酸鹽含氟聚合物組合物塗覆緊固件插入件來防止緊固件組件中的電偶腐蝕的緊固件插入件。

Disclosed are fastener inserts for preventing galvanic corrosion in fastener assemblies by coating fastener inserts with a resin bonded chromate free fluoropolymer composition having an average viscosity of between about 20 to 30 seconds at 25° C. Also disclosed is a method for providing coated inserts as well as the coated inserts produced.

05. Coated fastener inserts and method of producing the same [ US06224311 ] :

公開了一種用於防止緊固件組件中電偶腐蝕的方法，其透過在25°C下平均黏度為約20至30秒的樹脂黏合含氟聚合物組合物塗覆緊固件嵌件來實現。 C.也公開了一種用於提供塗層刀片的方法以及所生產的塗層刀片。

Disclosed is a method for preventing galvanic corrosion in fastener assemblies by coating fastener inserts with a resin bonded fluoropolymer composition having an average viscosity of between about 20 to 30 seconds at 25° C. Also disclosed is a method for providing coated inserts as well as the coated inserts produced.
----

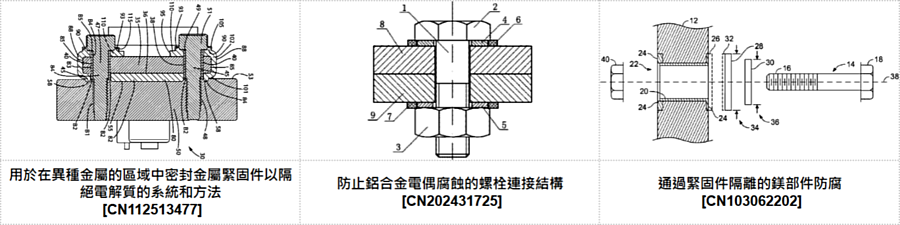

三、以『墊圈或相當之器件；用於支撐螺栓頭或螺帽之其他器件』(F16B043)為主要IPC分類號之扣件相關專利：


本項分類號(F16B043)之專利包括『用於在異種金屬的區域中密封金屬緊固件以隔絕電解質的系統和方法、防止鋁合金電偶腐蝕的螺栓連接結構、通過緊固件隔離的鎂部件防腐』等專利，以下為本期專利摘要說明。

#專利代表圖 :
----

#專利摘要：

01. 用於在異種金屬的區域中密封金屬緊固件以隔絕電解質的系統和方法 [ CN112513477 ] :

一種密封系統和方法，該密封系統和方法用於將用於插頭連接器或連接器設備的具有異種金屬的金屬緊固件和構件密封在插頭連接器或連接器設備中某些異種金屬可能接觸的區域中，以隔絕電解質。金屬緊固件和其他相鄰或緊靠的異種金屬通過非導電密封件密封而與電解質隔絕，從而保護金屬緊固件和其他相鄰或緊靠的異種金屬免受電偶腐蝕，並隨之保護插頭連接器或連接器設備的完整性。

02. 防止鋁合金電偶腐蝕的螺栓連接結構 [ CN202431725 ] :

防止鋁合金電偶腐蝕的螺栓連接結構，包括螺栓杆1，螺栓杆1穿過鋁合金上板8和鋁合金下板9上的安裝孔，並通過螺母3固定，所述螺栓頭2與鋁合金上板8之間的結合部位設置有承力上墊片4，螺母3與鋁合金下板9之間的結合部位設置有承力下墊片5，承力上墊片4的環外套有陽極腐蝕上墊片6，承力下墊片5的環外套有陽極腐蝕下墊片7，本實用新型在現有鋁合金螺栓連接結構的基礎上增加了上下承力墊片和上下陽極腐蝕墊片，將鋁合金部件和鋼制螺栓這兩種不同電極電位的金屬隔離開來，有效防止鋁合金在螺栓孔處發生電偶腐蝕，延長了使用壽命。

03. 通過緊固件隔離的鎂部件防腐 [ CN103062202 ] :

本發明涉及通過緊固件隔離的鎂部件防腐。根據示例性實施例，提供了一種用於隔離鎂部件與緊固件裝置以防腐的系統。該系統包括除鎂之外的金屬的隔離構件，該構件被構造在形成於鎂部件中的孔內以用於接納緊固件。具有第一直徑的可壓縮密封墊圈定位在孔上，並且具有小於第一直徑的第二直徑且由與隔離構件類似的金屬構成的隔離墊圈放置在可壓縮密封墊圈上。緊固件穿過隔離墊圈、可壓縮密封墊圈和孔內的隔離構件，並在孔內被緊固以將可壓縮密封墊圈壓縮在隔離構件和隔離墊圈之間，從而在孔周圍形成不透水密封以阻止鎂部件的腐蝕。

----


四、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035)為主要IPC分類號之扣件相關專利：


本項分類號(F16B035)之專利包括『一種防電偶腐蝕的鍍鋁連接緊固件及其製造方法、一種用於電力鐵塔的螺栓防腐蝕裝置、Fastener assembly』等專利，以下為本期專利摘要說明。

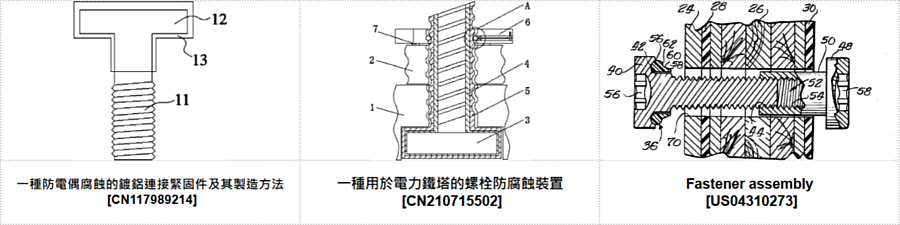

#專利代表圖 :
----

#專利摘要：

01. 一種防電偶腐蝕的鍍鋁連接緊固件及其製造方法 [ CN117989214 ] :

本申請公開一種防電偶腐蝕的鍍鋁連接緊固件及其製造方法，所述防電偶腐蝕的鍍鋁連接緊固件具有碳鋼本體，所述碳鋼本體包括用於連接鎂合金/鋁合金器件的緊固端和位於緊固端上方的外端，所述緊固端和外端一體成型；所述外端的表面覆蓋有鍍鋁層，所述外端的表面與鍍鋁層之間的介面有過渡金屬層。本申請所述的防電偶腐蝕的鍍鋁連接緊固件，應用在汽車製造、建築裝飾、舞臺燈具以及家用電器行業，主要解決碳鋼緊固件和鎂合金/鋁合金零部件連接處的電偶腐蝕問題，以及鋁合金螺絲釘易“滑絲”的問題。

02. 一種用於電力鐵塔的螺栓防腐蝕裝置 [ CN210715502 ] :

本實用新型公開了一種用於電力鐵塔的螺栓防腐蝕裝置，包括第一連接塊和第二連接塊，所述第一連接塊和第二連接塊緊密接觸，所述第一連接塊和第二連接塊的內部螺紋連接有螺栓，所述第一連接塊和第二連接塊的內部均開設有與螺栓對應的螺紋口，所述第一連接塊上螺紋口的內側壁開設有與螺栓對應的連介面，所述螺栓的外表面固定連接有防腐蝕層，所述螺栓頂端的外側壁固定連接有螺帽，所述螺帽的內側壁開設有與螺栓對應的內螺紋。本實用新型，通過橡膠外層的作用，使各種材料之間通過橡膠外層接觸，避免金屬材料之間直接接觸，減少了電偶腐蝕的可能，通過棉綸纖維植絨層的作用，絨毛具有防震動的功能，避免雨水過激引起的螺栓脫落。

03. Fastener assembly [ US04310273 ] :

公開了一種新穎的緊固件組件，用於將框架部分固定到複合板等，所述緊固件組件與所述框架部分介電絕緣，以防止電流作用。此緊固件組件包括適於接合在形成於所述框架部分中的孔中的螺栓構件，所述螺栓構件具有包括面向軸向的環形凹槽裝置的擴大的頭部部分，以及佈置在所述框架部分中的環形軸向延伸的不導電彈性墊圈構件。螺帽構件佈置在形成於所述複合板中的同軸孔中，並與也佈置在所述孔中的所述螺栓構件接合。在組裝時，墊圈構件被夾緊在框架和螺栓上的擴大頭部之間並軸向和徑向變形。即，墊圈被擠壓到螺栓構件和框架之間的孢子中，以使所述螺栓構件與所述框架部分絕緣。另外，當所述螺栓和螺帽構件與所述框架和麵板部分夾緊接合時，前述墊圈構件提供防水接頭。

A novel fastener assembly is disclosed for use in securing a frame section to a composite panel or the like, said fastener assembly being dielectrically insulated from said frame section to prevent galvanic action. The fastener assembly is comprised of a bolt member adapted for engagement in a bore formed in said frame section, said bolt member having an enlarged head portion including annular axially facing groove means, and an annular axially extending non-conductive elastomeric gasket member disposed in said groove means, and a nut member having an enlarged head portion for engagement with said bolt member. The nut member is disposed in a coaxial bore formed in said composite panel and engaged with said bolt member also disposed in said bore. Upon assembly the gasket member is clamped between the frame and the enlarged head on the bolt and is deformed axially and radially. That is, the gasket is extroded into the spore between the bolt member and the frame to insulate said bolt member from said frame section. In addition, the aforementioned gasket member provides a watertight joint when said bolt and nut members are brought into clamping engagement with said frame and panel sections.

----


五、以『螺栓與螺帽所共有的特徵』(F16B033)為主要IPC分類號之扣件相關專利：


本項分類號(F16B033)之專利包括『一種用於電力鐵塔的螺栓防腐蝕裝置、PLATED FASTENER INSERTS AND METHOD OF PRODUCING THE SAME、PLATED FASTENER INSERTS AND METHOD OF PRODUCING THE SAME』等專利，以下為本期專利摘要說明。

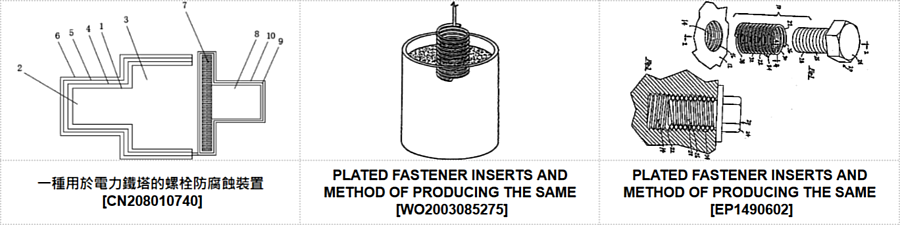

#專利代表圖 :
----

#專利摘要：

01. 一種用於電力鐵塔的螺栓防腐蝕裝置 [ CN208010740 ] :

本實用新型涉及一種用於電力鐵塔的螺栓防腐蝕裝置，包括鋁合金保護殼，所述鋁合金保護殼內腔設有螺栓盛放腔與螺母盛放腔，所述鋁合金保護殼外側包裹有錦綸纖維植絨層，所述錦綸纖維植絨層外側包裹有玻璃纖維針刺氈增強層，所述玻璃纖維針刺氈增強層外側包裹有外保護層，所述外保護層底部一側通過橡膠帶連接有金屬隔離墊，所述金屬隔離墊一側固定設有螺栓套筒，且所述螺栓套筒貫穿金屬隔離墊，所述金屬隔離墊與螺栓套筒外側均包裹有防腐蝕層，所述防腐蝕層外側包裹有聚乙烯層，玻璃纖維針刺氈增強層具有防水防腐蝕的功能，提高保護裝置使用壽命，通過設置金屬隔離墊防止螺母與鐵塔接觸形成電偶腐蝕，能夠對電力鐵塔的螺栓進行保護。

02. PLATED FASTENER INSERTS AND METHOD OF PRODUCING THE SAME [ WO2003085275 ] :

揭露了一種用於防止採用鍍覆緊固件插入件的緊固件組件中的電偶腐蝕的方法，其中插入件的鍍層具有與插入件設置於其中的基底的電動勢電勢相似的電動勢電勢。

Disclosed is a method for preventing galvanic corrosion in fastener assemblies employing plated fastener inserts wherein the plating of the insert has an emf potential which is similar to that of the substrate within which the insert is disposed.

03. PLATED FASTENER INSERTS AND METHOD OF PRODUCING THE SAME [ EP1490602 ] :

揭露了一種用於防止採用鍍覆緊固件插入件的緊固件組件中的電偶腐蝕的方法，其中插入件的鍍層具有與插入件設置於其中的基底的電動勢電勢相似的電動勢電勢。

Disclosed is a method for preventing galvanic corrosion in fastener assemblies employing plated fastener inserts wherein the plating of the insert has an emf potential which is similar to that of the substrate within which the insert is disposed.

----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456  /  EMAIL : nkust.fastener@gmail.com
----
