2023-04-No1-扣件技術新訊

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件技術新訊 (2023-04-No-1)：

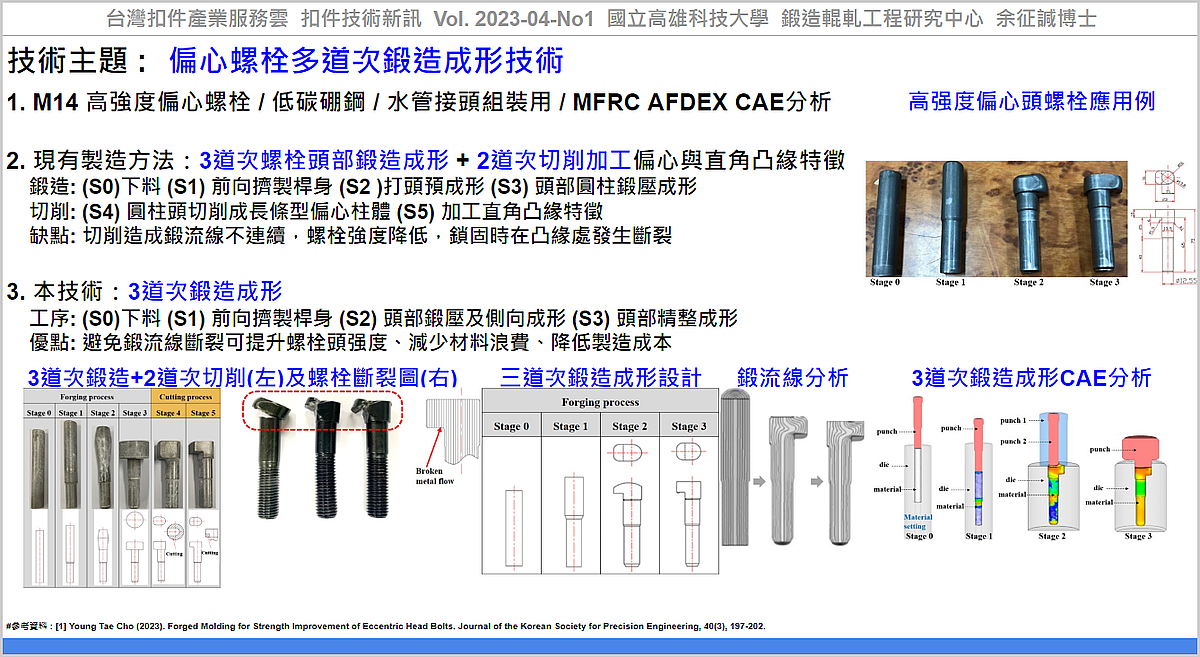

#技術主題 : #偏心螺栓多道次鍛造成形技術

該技術所開發之高強度偏心螺栓，是用於水管接頭組裝用之螺栓，材質為低碳硼鋼，尺寸規格為M14，長度為 65 mm。

目前偏心頭螺栓製造方式為3道次鍛造成形螺栓頭部，再利用2道次切削加工出偏心頭與直角凸緣特徵，鍛造成形工序為(S0)下料、(S1)前向擠製桿身、(S2)打頭預成形、(S3)頭部圓柱鍛壓成形、(S4)將圓柱頭切削加工為長條型柱體，以及(S5)加工直角凸緣特徵，因切削加工使鍛流線不連續造成螺栓強度降低，使得螺栓鎖固時，在直角凸緣處發生斷裂問題。

Chu [1]提出3道次鍛造成形方法，利用 MFRC AFDEX 進行成形分析，3道次鍛造方法為(S0)下料、(S1)前向擠製桿身(S2)頭部鍛壓及側向流動預成形(S3)頭部鍛壓精整成形；僅採用鍛造成形，可避免鍛流線斷裂可提升螺栓頭强度，相較於切削製程，可減少材料浪費及降低製造成本。

應用該技術，可協助產業透過『偏心螺栓多道次鍛造成形技術』，建立『螺栓鍛造成形技術』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] Young Tae Cho (2023). Forged Molding for Strength Improvement of Eccentric Head Bolts. Journal of the Korean Society for Precision Engineering, 40(3), 197-202..

[2] 台灣扣件產業服務雲, 扣件技術新訊, Vol. 2023-04-No1, https://bit.ly/FastenerNewTech202304No1

----

Tag: #Fasteners, #Bolt, #Forging.

----
