2026-01-No1-扣件知識文章

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件知識文章 (2026-01-No-1)：

#知識主題 : #內六角孔偏心鉚釘多道次鍛造成形方法

內六角孔偏心鉚釘 (Hexagon Eccentric Rivet) 是一種具有內六角孔與偏心軸設計的鉚釘，常見於門窗配件，用於門窗安裝過程中位置調整用途，透過不同的偏心距與直徑組合，使用者能準確調節門窗位置，提高安裝精度與穩定性。傳統製程如切削加工與金屬射出成型，均存在低效率與高成本問題，不利於大規模生產應用。冷鍛成形其材料利用率高、生產效率高且產品具備優良機械性能，但成形時有偏心距控制困難、內六角孔成形品質不穩等問題。

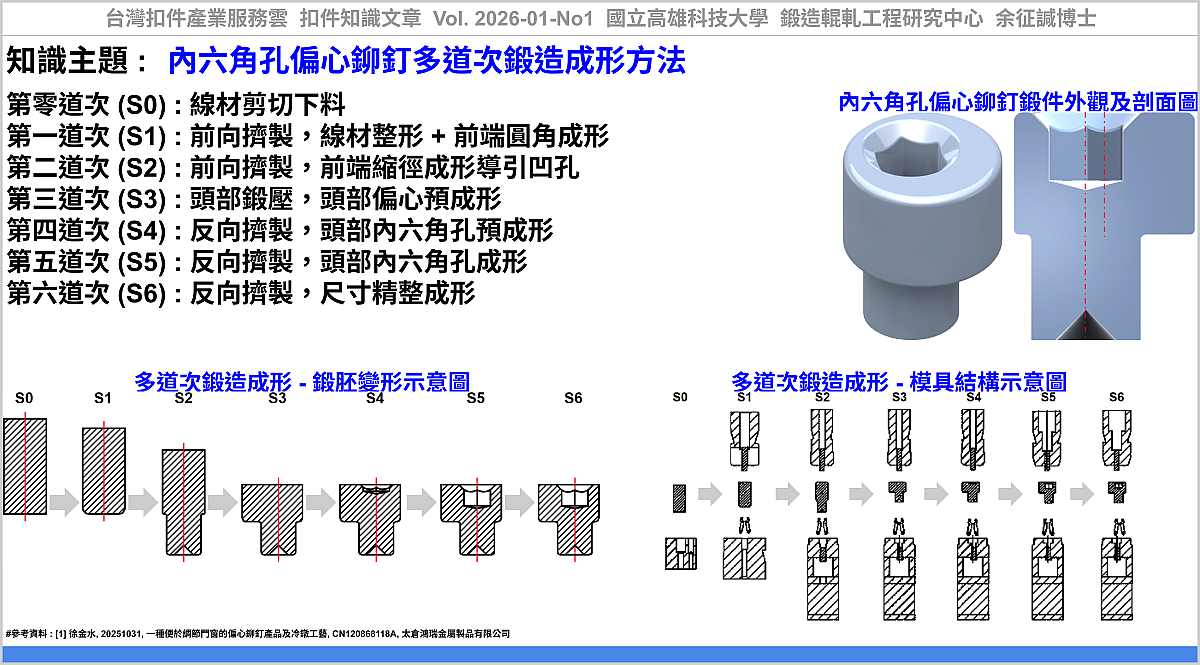

徐 [1] 提出偏心鉚釘多道次鍛造成形方法，包括：

第零道次 (S0) : 線材剪切下料。
第一道次 (S1) : 前向擠製，線材整形 + 前端圓角成形。
第二道次 (S2) : 前向擠製，前端縮徑成形導引凹孔。
第三道次 (S3) : 頭部鍛壓，頭部偏心預成形。
第四道次 (S4) : 反向擠製，頭部內六角孔預成形。
第五道次 (S5) : 反向擠製，頭部內六角孔成形。
第六道次 (S6) : 反向擠製，尺寸精整成形。

此專利技術，以多道次鍛造成形內六角孔偏心鉚釘，以前段導引孔定位胚料，再逐步成形偏心頭部與加深內六角孔深度，具有偏心精度高、材料利用率高、生產利用率高、產品強度更佳等優點。

應用該技術，可協助產業透過『內六角孔偏心鉚釘多道次鍛造成形方法』，建立『鉚釘鍛造成形方法』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 徐金水, 20251031, 一種便於調節門窗的偏心鉚釘產品及冷鐓工藝, CN120868118A, 太倉鴻瑞金屬製品有限公司, https://patents.google.com/patent/CN120868118A

[2] 台灣扣件產業服務雲, 扣件知識文章, Vol. 2026-01-No1, 內六角偏心鉚釘多道次鍛造成形方法, https://www.tw-fastener.com/tfsc/knowledge/BLP_886dae21-fa0d-441b-9e02-3824958b52c0

----

Tag: #Fastener, #Rivet, #Forging, #ProcessDesign, #Screw.

----

#Further Information :

#Article Type : Reference Review, Patent, Summary.

#Title : Multi-Stage Cold Forging Process Design of a Hexagon Eccentric Rivet.
#Product : Aluminum door and window, Rivet.
#Technology : Process design, Preforming design, Die design,
#Process Design : Wire Feeding, Cut-Off, Forward Extrusion, Heading, Upsetting, Preforming, Finishing.
#Benefit : High production efficiency, Low material waste, High material usage.

----
