2024-09-No1-扣件知識文章

余征諴博士 / 國立高雄科技大學鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件知識文章 (2024-09-No-1)：

#知識主題 : #人字形螺帽冷鍛成形方法

人字形螺帽是一種異形螺帽，為具備足夠的機械強度，通常採用冷鍛成形輔以CNC加工，或者採用壓鑄成形，其缺點為生產效率低及生產週期長。

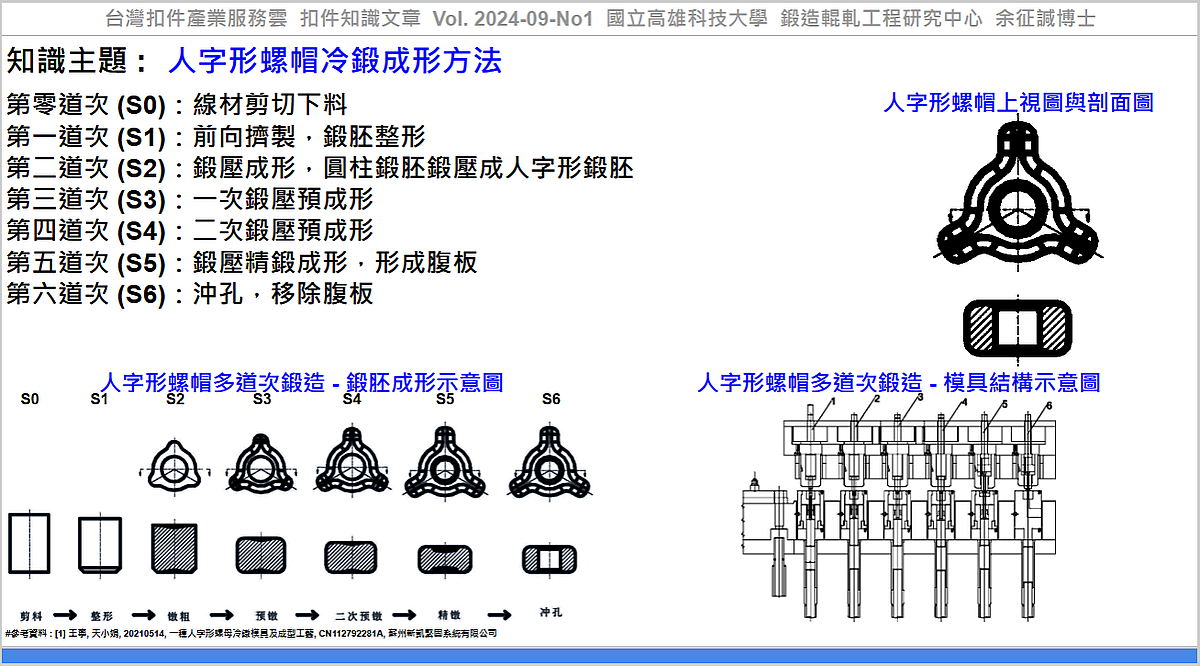

王等人[1]提出一人字形螺帽冷鍛成形方法，在冷鍛模具內完成人字形特徵及沖通孔，其金屬流向完整、能減少加工工序、節省材料、提高加工效率，該鍛造成形方法為：

第零道次 (S0)：線材剪切下料。
第一道次 (S1)：前向擠製，鍛胚整形。
第二道次 (S2)：鍛壓成形，將圓柱鍛胚鍛壓成人字形鍛胚。
第三道次 (S3)：一次鍛壓預成形。
第四道次 (S4)：二次鍛壓預成形。
第五道次 (S5)：鍛壓精鍛成形，形成腹板。
第六道次 (S6)：沖孔，移除腹板。

應用該技術，可協助產業透過『人字形螺帽冷鍛成形方法』，建立『螺帽鍛造方法』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 王寧, 天小娟, 20210514, 一種人字形螺母冷鐓模具及成型工藝, CN112792281A, 蘇州新凱緊固系統有限公司, https://patents.google.com/patent/CN112792281A

----

Tag: #Fastener, #Nut, #Forging.

----
