2023-09-No2-扣件專利新訊

余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心



各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件專利新訊 (2023-09-No2)：

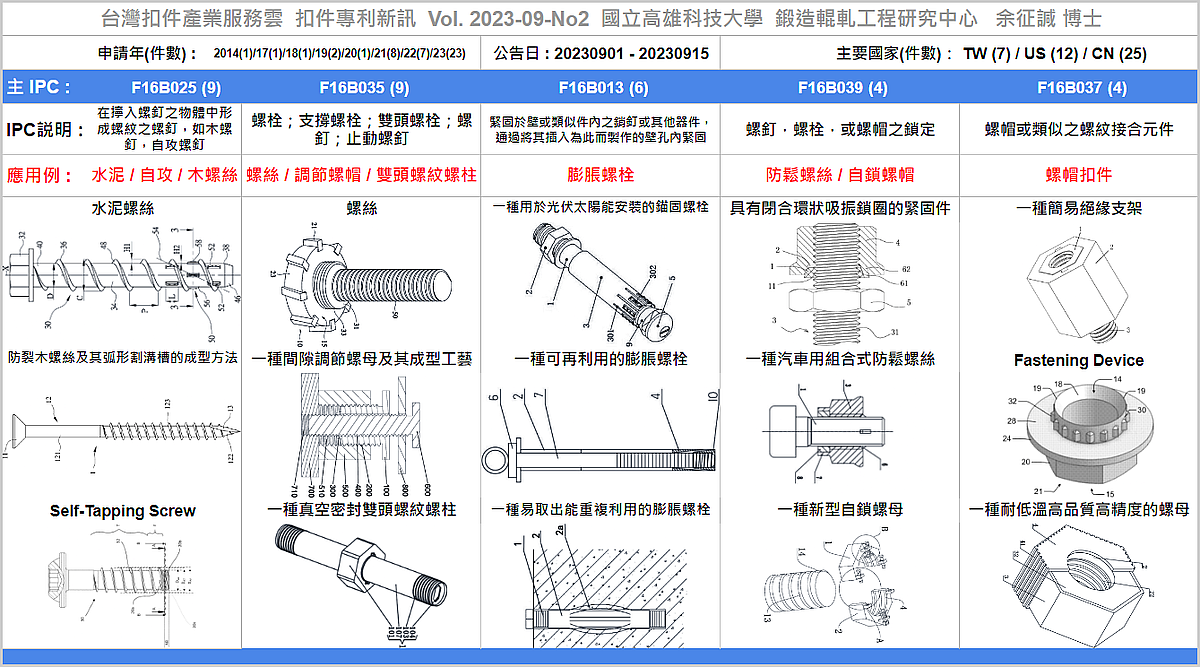

全球專利資料庫近期公告44筆扣件新專利，公告日介於20230901至20230915間，申請國件數分別為台灣7件、美國12件與中國25件，專利權人包括台灣的『德商費希爾廠有限責任兩合公司、寬仕工業股份有限公司、美商史奈普昂公司、和潾螺絲興業有限公司、趙穎慶、徐敏豪、徐國泰』;美國的『The BOEING company、GM global technology operations llc、EJOT gmbh & co. Kg、ARNOLD umformtechnik gmbh & co. Kg、HILTI aktiengesellschaft』與中國的『揚州三劦緊固件有限公司、廈門恆耀金屬有限公司、麗水皓宇緊固件有限公司、浙江瑞利緊固件有限公司、安徽長江緊固件有限責任公司 … 』等專利權人(完整專利權人請詳參專利清單)。

本期以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025) 分類號為主，聚焦在『水泥螺絲、螺釘、螺絲、防裂木螺絲及其弧形割溝槽的成型方法、SCREW, USE, METHOD AND SYSTEM、Hybrid screw with buffer zone、Hybrid screw with compartmentalized wedge groove、Hybrid screw, with thread reaching further back than wedge、Self-tapping screw』等專利。

其餘分類號及代表專利依序為：

(1) F16B035：螺絲、一種新型複合材料的螺絲、一種具有定位功能的不銹鋼緊固件、一種方便拆卸的螺絲、一種間隙調節螺母及其成型工藝、一種厚頭的沉頭螺絲、一種抗壓與抗拉的組合螺栓、一種真空密封雙頭螺紋螺柱、DUAL SIDED FASTENER, CUSTOM BIT ATTACHMENT SYSTEM, AND METHOD OF USING SAME、。

(2) F16B013：一種用於光伏太陽能安裝的錨固螺栓、一種可再利用的膨脹螺栓、一種壓花型防跌落膨脹螺栓、一種易取出能重複利用的膨脹螺栓、FASTENER SYSTEM、一種扭矩控制式膨脹型錨栓。

(3) F16B039：一種防鬆緊固螺栓結構、具有閉合環狀吸振鎖圈的緊固件、一種汽車用組合式防鬆螺絲、一種新型自鎖螺母。

(4)F16B037：一種簡易絕緣支架、FASTENING DEVICE WITH EMBEDMENT、CLINCHING SLEEVE FASTENER、一種耐低溫高品質高精度的螺母等專利。
(完整專利資訊請參閲專利清單。)

----
#參考資料：

[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-09-No2, https://bit.ly/FastenerNewPatent202309No2

[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-09-No2, 專利清單 EXCEL, https://bit.ly/FastenerNewPatent202309No2List

[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-09-No2, 專利説明書 PDF, https://bit.ly/FastenerNewPatent202309No2PDF

----
(點擊開啓全文: https://bit.ly/FastenerNewPatent202309No2 )
----
Tag : #Fasteners, #Patent, #Review .
----

一、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025)為主要IPC分類號之扣件相關專利：

本項分類號(F16B025)之專利包括『水泥螺絲、螺釘、螺絲、防裂木螺絲及其弧形割溝槽的成型方法、SCREW, USE, METHOD AND SYSTEM、Hybrid screw with buffer zone、Hybrid screw with compartmentalized wedge groove、Hybrid screw, with thread reaching further back than wedge、Self-tapping screw』等專利，以下為本期專利摘要說明。

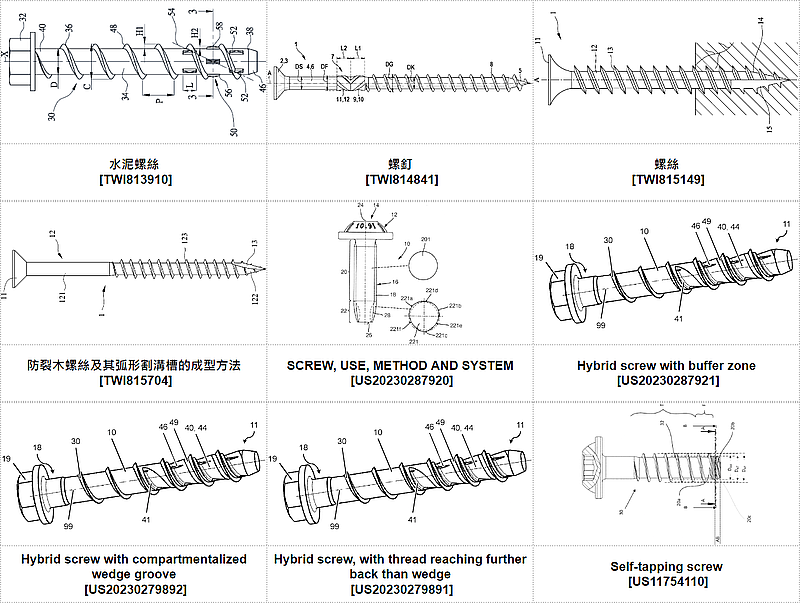

#專利代表圖 :

----

#專利摘要：



01. 水泥螺絲 [ TWI813910 ] :

一種水泥螺絲係用來鎖入預鑽在水泥結構的一孔內。該水泥螺絲包含一頭部、一與該頭部連結的桿體、一螺紋及複數凸塊單元。該桿體界定一縱向軸線且包含在該縱向軸線分隔的一前段部與一後段部，該後段部位在該前段部與該頭部之間。該螺紋設在該桿體上。該複數凸塊單元至少設在該桿體的前段部且沿著該桿體的周圍方向隔開，各凸塊單元包含沿著該縱向軸線分隔開的複數凸塊，該複數凸塊在該桿體的周圍方向為錯開配置，各凸塊係由該桿體的周圍沿著該桿體的徑向凸出。該螺絲在旋入鑽孔內的過程中，該複數凸塊具有碾碎混凝土屑塊的作用，且廢屑會累積在設有凸塊單元的段部以形成一迫緊區段，進一步提高抗拉拔強度。



02. 螺釘 [ TWI814841 ] :

本發明係關於一種具有一柄刀具(7)之螺釘(1)。為了減少該螺釘(1)之一釘入阻力，本發明提出該柄刀具(7)具有一個接一個地配置之銑削肋(10、12)之兩個集合(9、11)，前方的銑削肋(10)在與螺紋(8)相反之方向上延伸，且後方的銑削肋(12)在與螺紋(8)相同之方向上延伸。銑削肋(10、12)之兩個集合(9、11)在尺寸方面均具有比螺紋(8)大的一節距，且該等銑削肋(10、12)以一V形彼此合併。



03. 螺絲 [ TWI815149 ] :

一種螺絲，包含一螺頭、一自該螺頭沿一軸線延伸的桿身、一螺旋環設於該桿身的螺牙，及多道與該螺牙同向傾斜地形成於該桿身上的排屑溝。其中，該桿身包括一本體，及一連接於該本體之一端的尖尾。每一排屑溝與該軸線間的傾斜角為5~35度，藉由該等排屑溝之參數的優化，可增進該螺絲鑽攻時的排屑能力，同時降低螺入時所需的扭力，進而達成施工時之省時省力的效果。



04. 防裂木螺絲及其弧形割溝槽的成型方法 [ TWI815704 ] :

一種防裂木螺絲及其弧形割溝槽的成型方法，該防裂木螺絲包含一螺頭、一螺桿，及至少一弧形割溝槽。該螺桿包括一桿體部及一螺牙部。該至少一弧形割溝槽沿一弧形路徑延伸並穿設該螺牙部。該至少一弧形割溝槽界定出一切削面、一沿徑向與該切削面相間隔的輔助面，及一連接該切削面與該輔助面的槽底面。該切削面與該螺牙部相配合形成一連續的切削刃。該輔助面與該螺牙部相配合形成一連續的輔助刃。該至少一弧形割溝槽沿該弧形路徑彎弧延伸的設計，可以大幅增加容屑之空間，有效提升容屑及排屑能力，進而能降低木材裂材之風險。



05. SCREW, USE, METHOD AND SYSTEM [ US20230287920 ] :

一種具有螺釘頭和螺釘桿的螺釘，其中螺釘頭設置有驅動結構並且螺釘桿至少部分地設置有螺紋。 螺釘桿具有圓柱形保持部分和朝向螺釘端部變窄的端部部分，並且在保持部分中螺紋形成為標準螺紋。 保持部分具有圓形橫截面，並且端部從保持部分開始變窄。 端部設有至少兩個形成為成形螺紋的螺紋圈，並且端部具有多葉形橫截面，並且螺釘桿在保持部和端部中被硬化。



A screw having a screw head and a screw shank, wherein the screw head is provided with a driving formation and the screw shank is provided at least partially with a thread. The screw shank has a cylindrical holding portion and an end portion that narrows towards a screw end, and in the holding portion the thread is formed as a standard thread. The holding portion has a circular cross section, and the end portion narrows starting from the holding portion. The end portion is provided with at least two thread turns which are formed as a forming thread, and the end portion has a polylobular cross section and the screw shank is hardened in the holding portion and in the end portion.



06. Hybrid screw with buffer zone [ US20230287921 ] :

一種具有桿部的螺釘，其中所述桿部具有頂端和後端，以及螺紋，所述螺紋連接到所述桿部並纏繞在所述桿部上，其中所述桿部中設置有楔形槽，所述楔形槽纏繞在柄部上並且沿著螺紋的至少一​​部分延伸，其中楔形槽由向後漸縮的楔形側面界定，用於楔入圍繞柄部的灌漿殼，其特徵在於，柄部具有緩衝區，該緩衝區沿著螺紋部延伸楔形側面和螺紋旁邊，並且鄰接楔形側面和鄰接螺紋，其中楔形側面的向後錐度大於緩衝區的向後錐度。



A screw having a shank, wherein the shank has a tip end and a rear end, and a screw thread, which is connected to the shank, and which winds around the shank, wherein a wedge groove is provided in the shank, which wedge groove winds around the shank and extends alongside at least a section of the screw thread, wherein the wedge groove is delimited by a rearwardly tapered wedge flank for wedging a grout shell surrounding the shank, characterized in that the shank has a buffer zone, which extends alongside the wedge flank and alongside the screw thread, and which adjoins the wedge flank and which adjoins the screw thread, wherein the rearward taper of the wedge flank is larger than the rearward taper of the buffer zone.



07. Hybrid screw with compartmentalized wedge groove [ US20230279892 ] :

一種具有桿部的螺釘，其中所述桿部具有尖端、後端以及延伸穿過所述尖端並穿過所述後端的縱向軸線，其中所述尖端和所述後端是所述桿部的相對端，以及螺紋，其連接到柄部並且纏繞在柄部上，其中柄部中設置有楔形槽，該楔形槽纏繞在柄部上並且沿著螺紋的至少一​​部分延伸，其中楔形槽由向後漸縮的楔形側面界定，用於楔入圍繞柄部的灌漿殼。 至少一個脊設置在楔形槽內，其中脊將楔形槽分隔開。

A screw having a shank, wherein the shank has a tip end, a rear end, and a longitudinal axis extending through the tip end and through the rear end, wherein the tip end and the rear end are opposite ends of the shank, and a screw thread, which is connected to the shank, and which winds around the shank, wherein a wedge groove is provided in the shank, which wedge groove winds around the shank and extends alongside at least a section of the screw thread, wherein the wedge groove is delimited bya rearwardly tapered wedge flank for wedging a grout shell surrounding the shank. At least one ridge is provided within the wedge groove, wherein the ridge compartmentalizes the wedge groove.



08. Hybrid screw, with thread reaching further back than wedge [ US20230279891 ] :

一種具有桿部的螺釘，其中所述桿部具有尖端、後端以及延伸穿過所述尖端並穿過所述後端的縱向軸線，其中所述尖端和所述後端是所述桿部的相對端，以及螺紋，其連接到柄部並且纏繞在柄部上，其中柄部中設置有楔形槽，該楔形槽纏繞在柄部上並且沿著螺紋的至少一​​部分延伸，其中楔形槽由向後漸縮的楔形側面界定，用於楔入圍繞柄部的灌漿殼。 螺紋比楔形槽向柄的後端延伸得更遠。



A screw having a shank, wherein the shank has a tip end, a rear end, and a longitudinal axis extending through the tip end and through the rear end, wherein the tip end and the rear end are opposite ends of the shank, and a screw thread, which is connected to the shank, and which winds around the shank, wherein a wedge groove is provided in the shank, which wedge groove winds around the shank and extends alongside at least a section of the screw thread, wherein the wedge groove is delimited bya rearwardly tapered wedge flank for wedging a grout shell surrounding the shank. The screw thread extends further towards the rear end of the shank than does the wedge groove.



09. Self-tapping screw [ US11754110 ] :

一種自攻螺釘(10、30)，包括驅動件(12)和桿部(14)，桿部具有包括主螺紋(16、32)的螺紋，其中主螺紋(16、32)具有最大主螺紋外螺紋直徑（DAF）以及沿驅動器（12）的方向延伸的切削區域（F）和支撐區域（T），其中柄部（14）在與驅動器（12）相對的端部處具有螺紋端部（ 18） )，螺桿端部 (18) 的直徑 (DE) 至少為最大主螺紋外徑 (DAF) 的 20%，桿部在螺桿端部 (18) 的區域中還具有絲錐槽(20)，其中絲錐槽(20)包括至少兩個攻絲螺紋圈(20a、20b、20c)，其外徑(DAA)不大於最大主螺紋外徑(DAF)的90% )並形成一個攻絲區域，其中攻絲螺紋圈(20a、20b、20c)具有相同的直徑展開，此外，絲錐槽區域(AB)中的主螺紋(16、32)的直徑為小於或等於自攻螺紋圈數(20a、20b、20c )的直徑(DAA)。



A self-tapping screw (10, 30) comprising a drive (12) and a shank (14) bearing a thread comprising a main thread (16, 32), wherein the main thread (16, 32) has a maximum main thread external diameter (DAF) and a cutting area (F) and a supporting area (T) following in the direction of the drive (12), wherein the shank (14) has a threaded end (18) at an end opposite the drive (12), with the screw end (18) having a diameter (DE) of at least 20% of the maximum main thread external diameter (DAF), The shank further has, in the region of the screw end (18), a tap flute (20), wherein the tap flute (20) comprises at least two tapping thread turns (20a, 20b, 20c) which attain, in their external diameter (DAA), no more than 90% of the maximum main thread external diameter (DAF) and form a tap region in which the tapping thread turns (20a, 20b, 20c) have the same diameter development, and in addition in that the diameter of the main thread (16, 32) in the tap flute region (AB) is less than or equal to the diameter (DAA) of the tapping thread turns (20a, 20b, 20c).

----



二、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035)為主要IPC分類號之扣件相關專利：

本項分類號(F16B035)之專利包括『螺絲、一種新型複合材料的螺絲、一種具有定位功能的不銹鋼緊固件、一種方便拆卸的螺絲、一種間隙調節螺母及其成型工藝、一種厚頭的沉頭螺絲、一種抗壓與抗拉的組合螺栓、一種真空密封雙頭螺紋螺柱、DUAL SIDED FASTENER, CUSTOM BIT ATTACHMENT SYSTEM, AND METHOD OF USING SAME』等專利，以下為本期專利摘要說明。

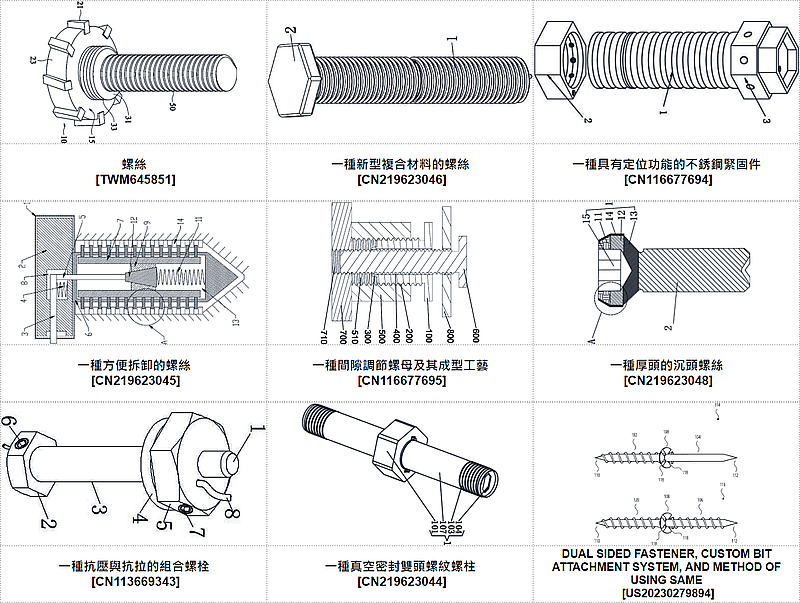

#專利代表圖 :

----

#專利摘要：

01. 螺絲 [ TWM645851 ] :

一種螺絲，用以固鎖電子裝置的殼體。螺絲包含螺鎖部、自攻螺牙部、以及機械螺牙部。螺鎖部包含複數個切削元件以及至少一退屑槽，切削元件位於螺鎖部的側表面，並延伸至螺鎖部的底面，且退屑槽位於切削元件的二個之間。自攻螺牙部由螺鎖部的底面延伸出，且自攻螺牙部的直徑小於螺鎖部。機械螺牙部由自攻螺牙部的底部延伸出，且機械螺牙部的直徑小於自攻螺牙部。透過螺鎖部的切削元件、退屑槽、以及自攻螺牙部的結構，能夠在鎖固螺絲時，同時將電子殼體表面的防鏽漆刮除，確保螺絲、殼體及框架形成電性導通，進而穩定電磁屏蔽的效果。



02. 一種新型複合材料的螺絲 [ CN219623046 ] :

本實用新型涉及複合螺絲技術領域，尤其是一種新型複合材料的螺絲，包括螺紋柱，所述螺紋柱的上端一體成型有螺絲頭，所述螺紋柱通過連接元件縱向設置有多組，位於頂端的一組所述螺紋柱通過連接元件與所述螺紋柱固定相連；所述連接元件包括開設於所述螺紋柱上下兩側端面的定位孔和定位銷，所述螺紋柱的上下兩側端面分別開設有插接塊和插接槽，上下兩組所述螺紋柱上的所述插接塊與所述插接槽之間通過固定元件固定相連，所述定位孔與所述定位銷圓周開設有多組，多組所述定位孔與所述定位銷交錯設置，該一種新型複合材料的螺絲，解決了現有技術中存在難以根據使用需求更改螺絲主體的長度等缺點。



03. 一種具有定位功能的不銹鋼緊固件 [ CN116677694 ] :

本發明公開了一種具有定位功能的不銹鋼緊固件，本發明涉及不銹鋼緊固件技術領域，包括螺杆，所述螺杆由若干個螺柱組合而成，且螺杆的外部旋接有與其相適配的六角螺母，螺杆的上端設置有安裝頭，所述螺柱的上部設置有定位殼，且螺柱的底部設置有與定位殼相適配的定位槽，使得定位殼能夠正好卡進定位槽的內部，定位槽和定位殼的內部之間設置有通槽，通槽的內部和定位殼的內部之間設置有定位件，所述定位槽的內部兩側均設置有卡槽。該具有定位功能的不銹鋼緊固件，能夠調整螺杆的長度，使其能夠安裝固定不同尺寸的零件，當螺杆的長度不夠時，能夠方便加長螺杆的長度，從而無需更換不同長度的緊固件，方便快捷。



04. 一種方便拆卸的螺絲 [ CN219623045 ] :

本實用新型屬於五金配件領域，具體涉及一種方便拆卸的螺絲，解決了現有技術中存在螺絲拆卸不便和防護性差的問題，包括螺頭和保護套，螺頭的底部焊接有連接杆，所述連接杆的底部呈錐形，所述螺頭的內部滑動裝配有壓杆，所述壓杆上通過螺絲固定連接有連杆，通過壓杆和斜滑塊等結構的設置，需要拆卸螺絲時將螺頭一側滑動設置的壓杆向下壓，壓杆通過與其固定設置的連杆將斜滑塊同時向下推動，斜滑塊兩側滑動設置的推塊此時則會同時收縮，而推塊另外一側固定連接的連板與連板上固定設置的螺紋齒則會被拉動收縮至連接杆的內部，此時連接杆與連接體之間失去限位效果，直接將螺頭向上拔出即可，實現了方便拆卸的效果。



05. 一種間隙調節螺母及其成型工藝 [ CN116677695 ] :

本發明公開一種間隙調節螺母及其成型工藝，其中，間隙調節螺母的外螺紋杆部與一對手件螺母螺接配合；所述外螺紋杆部的螺紋旋向與所述調節螺栓的螺紋旋向與相反。凸臍部的內周面和外周面均設計為上寬下窄的錐形周面；所述凸臍部的壁厚小於所述內通孔與外螺紋杆部形成的周壁厚度。僅用較少的步驟就可調節間隙，省時省力，使用效益最大化。所述間隙調節螺母的成型步驟是通過一次頭部初次成型、和二次頭部成型、二次凸臍部成型和成型內通孔，及內通孔成型、凸臍部往內擠壓和搓牙的簡易步驟來最終成型的，以降低生產成本，同時符合產品各參數的精准要求。



06. 一種厚頭的沉頭螺絲 [ CN219623048 ] :

本實用新型屬於沉頭螺絲技術領域，公開了一種厚頭的沉頭螺絲，包括螺絲頭部和螺杆，所述螺絲頭部包括加厚頭部、連接頭部和錐形頭部，所述連接頭部固定連接在所述加厚頭部的下表面，所述錐形頭部固定連接在所述連接頭部的下表面，所述錐形頭部的下表面與所述螺杆的上表面固定連接，所述螺絲頭部的上表面中部開設有六角孔，所述加厚頭部的厚度與所述防護層的厚度相同，所述六角孔的內底面穿過所述連接頭部後延伸至所述錐形頭部的內部；通過以上結構的配合可以較好的保證螺絲的最小拉力載荷。



07. 一種抗壓與抗拉的組合螺栓 [ CN113669343 ] :

本發明公開了一種抗壓與抗拉的組合螺栓，包括連接杆；固定連接在所述連接杆端部的固定端頭，所述固定端頭內壁且位於連接杆外側設置有第二安裝孔。本發明，通過碳纖維製成的抗拉繩，纏繞在螺旋槽內側，兩端被固定端頭及第二壓塊固定，使用工具轉動第二壓塊施力產生扭矩，該扭矩造成抗拉繩沿著螺旋槽以及連接杆外壁收縮，並軸向縮短，從而壓緊被連接件，碳纖維製成的抗拉繩其抗拉強度遠遠大於目前市面常見的緊固螺絲，且通過鎖緊元件，可以適當調整抗拉繩長度，設置的聚氨酯製成的保護層以及連接杆外壁的套管，可以很好的保護抗拉繩，減少抗拉繩磨損情況，提高使用壽命。



08. 一種真空密封雙頭螺紋螺柱 [ CN219623044 ] :

本實用新型提供一種真空密封雙頭螺紋螺柱，涉及螺柱技術領域，包括整體結構和定位結構，所述定位結構的表面貫穿整體結構的表面；所述整體結構包括八角螺母，所述八角螺母的頂部和底部開設有第一卡合槽，本實用新型中，其第一卡合槽的設置，則實現可以增加本體與八角螺母所連接的緊密度，那麼第一密封圈的設置，則實現可以提高本體與八角螺母的密封性，並且再通過卡合塊、第二卡合槽和螺栓三者的相互配合，使得本體可以與八角螺母所連接的更加緊密，那麼使用者將本體給安裝到與外界的安裝件所進行連接時，其第二密封圈則是會進入到安裝件的內部，進而可以提高與安裝件所連接處的密封性，使得後續則不會有漏油的情況發生。



09. DUAL SIDED FASTENER, CUSTOM BIT ATTACHMENT SYSTEM, AND METHOD OF USING SAME [ US20230279894 ] :

所描述的雙面緊固件包括螺釘-釘子緊固件和螺釘-螺釘緊固件，以及用於插入雙面緊固件的協作定制鑽頭工具附件。 獨特設計的鑽頭工具中心有一個中空空間，可將突出的螺釘或釘子裝入其中，使鑽頭的冠狀尖端到達螺釘頭並與螺釘頭的凹口形成互鎖連接。 雙面緊固件和配合的定制鑽頭工具附件的組合使用允許構建盲連接。

The dual-sided fasteners as described include the screw-nail fasteners and screw-screw fasteners, and cooperating custom bit tool attachments to insert the dual-sided fasteners. The uniquely designed drill bit tool has a hollow space in the center in which the protruding screw or nail can fit inside allows the crowned shaped tip of the drill bit to reach the screw head and have an interlocking connection with the notched of the screw head. The combined use of the dual sided fasteners and cooperating custom bit tool attachments allow the construction of blind joins.

----

三、以『緊固於壁或類似件內之銷釘或其他器件，通過將其插入為此而製作的壁孔內緊固』(F16B013)為主要IPC分類號之扣件相關專利：

本項分類號(F16B013)之專利包括『一種用於光伏太陽能安裝的錨固螺栓、一種可再利用的膨脹螺栓、一種壓花型防跌落膨脹螺栓、一種易取出能重複利用的膨脹螺栓、FASTENER SYSTEM、一種扭矩控制式膨脹型錨栓』等專利，以下為本期專利摘要說明。

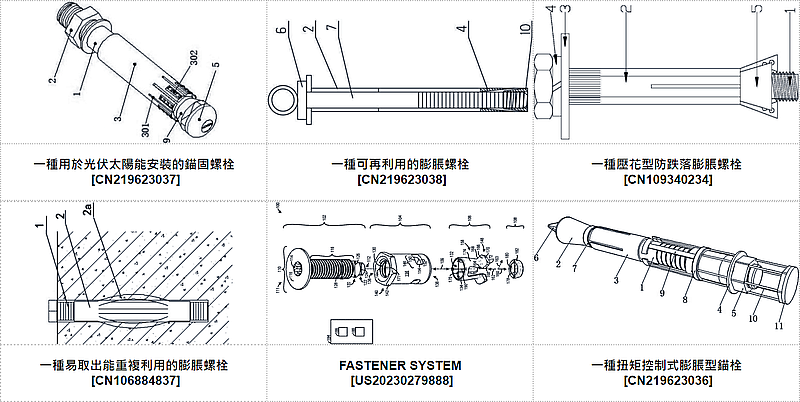

#專利代表圖 :

----

#專利摘要：

01. 一種用於光伏太陽能安裝的錨固螺栓 [ CN219623037 ] :

本實用新型公開了一種用於光伏太陽能安裝的錨固螺栓，屬於五金零件領域，解決了現有錨固螺栓在安裝時易出現錯位或者卡頓的問題。本實用新型包括預埋杆、套筒和螺母，套筒活動套設在預埋杆上，預埋杆一端設有喇叭狀的凸台，套筒朝向凸台的一端側壁上開設有多個條形槽，預埋杆另一端通過螺紋連接有螺母，凸臺端部設有導向頭，導向頭的端面呈圓弧狀。本實用新型將現有的錨固螺栓進行改進，在預埋杆的凸臺端部設置導向頭，導向頭呈圓弧狀，在安裝時，能夠幫助預埋杆快速對準，且圓滑的導向頭不會出現安裝卡頓的現象，提高裝配效率，保障裝配品質。



02. 一種可再利用的膨脹螺栓 [ CN219623038 ] :

一種可再利用的膨脹螺栓，包括螺栓和脹管，脹管的管壁上開設有沿縱向分佈的膨脹隙，還包括滑動配合于脹管內的錐形螺紋套，錐形螺紋套的外壁上設有沿縱向分佈的定位凸棱，定位凸棱用於插接配合於膨脹隙並可沿膨脹隙滑動配合以避免錐形螺紋套轉動；螺栓包括螺頭和固定在螺頭上的螺杆，螺杆為直杆並能夠與錐形螺紋套螺接配合，以通過轉動螺栓來驅動錐形螺紋套沿脹管縱向移動；脹管的管壁內側設有楔形凸台，楔形凸台用於供錐形螺紋套的外緣擠壓配合，以使錐形螺紋套朝向螺頭方向移動過程中將脹管擠壓至脹開。本實用新與現有常規膨脹螺栓相比，在固定後美觀、牢固且易於拆除。



03. 一種壓花型防跌落膨脹螺栓 [ CN109340234 ] :

本發明公開了一種壓花型防跌落膨脹螺栓，包括螺栓、套管、墊片、彈簧墊圈和膨脹螺母，所述套管包括中央設有通孔的套管本體和位於套管本體底部的若干個卡片，所述套管本體的頂部設有壓花，所述套管本體的外壁上設有若干根從中央延伸至底端的貫穿管壁的第一凹槽，所述膨脹螺母為圓臺形且中央設有螺紋孔，所述卡片傾斜設置在套管本體的底部並形成一個擴口，所述卡片的傾斜角度與膨脹螺母相適應，所述卡片靠近底端的內壁上設有若干個第二凹槽且可沿著第二凹槽向內彎折形成一個空腔從而將膨脹螺母固定在內部,可避免膨脹螺母跌落的同時可調節套管的漲開度。



04. 一種易取出能重複利用的膨脹螺栓 [ CN106884837 ] :

本發明公開了一種易取出能重複利用的膨脹螺栓，包括螺杆(1)和膨脹套管(2)，所述螺杆(1)的一端設有正向絲牙(1a)，另一端設有反向絲牙(1b)，所述螺杆(1)上封裝有膨脹套管(2)，膨脹套管(2)中部開有膨脹開口(2a)，膨脹套管(2)兩端的內壁上分別制有與螺杆(1)兩端的正向絲牙、反向絲牙相匹配的螺紋。本發明提供的膨脹螺栓結構簡單，使用方便，固定牢固，同時也便於取出，而且不會損壞結構，能夠迴圈使用。



05. FASTENER SYSTEM [ US20230279888 ] :

緊固件系統將剪切應力從夾頭體上轉移開，並對目標結構提供夾緊作用。 緊固件系統包括夾頭主體中的腳，其與至少部分地圍繞夾頭主體的套筒中的開口配合。 套筒或夾頭主體包括內螺紋，該內螺紋與螺柱接合，該螺柱構造成延伸穿過夾頭主體並且彎曲腳部，使得它們在接合構造中從套筒開口向外突出。



A fastener system shifting shear stresses away from a collet body and provides clamping action to targeted structures. The fastener system includes feet in the collet body that mate with openings in a sleeve at least partially surrounding the collet body. The sleeve or the collet body includes interior threads that engage with a stud that is configured to extend through the collet body and bend the feet such that they project outward from the sleeve openings in an engaged configuration.



06. 一種扭矩控制式膨脹型錨栓 [ CN219623036 ] :

本實用新型提供一種扭矩控制式膨脹型錨栓，涉及膨脹錨栓技術領域，包括螺栓主體，所述螺栓主體的一端安裝有限位環，所述螺栓主體的外壁活動套設有推動環，所述推動環的側面固定連接有回推杆。本實用新型通過設置有推動環和回推杆，從而方便了在進行安裝時限位環則可當膨脹管內側擰動到一定程度時進行限位固定，避免了過度擰動使得回推杆推動至膨脹管的位置，進而方便了在出現安裝錯誤時，可通過將連杆連接在推動環的側面，通過錘擊錘擊盤的位置將回推杆推至膨脹管的外側，同時可配合將螺栓主體向外拽動，從而將膨脹管進行收縮，即可方便將其實現快速的拆除效果。

----

四、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：

本項分類號(F16B039)之專利包括『一種防鬆緊固螺栓結構、具有閉合環狀吸振鎖圈的緊固件、一種汽車用組合式防鬆螺絲、一種新型自鎖螺母』等專利，以下為本期專利摘要說明。

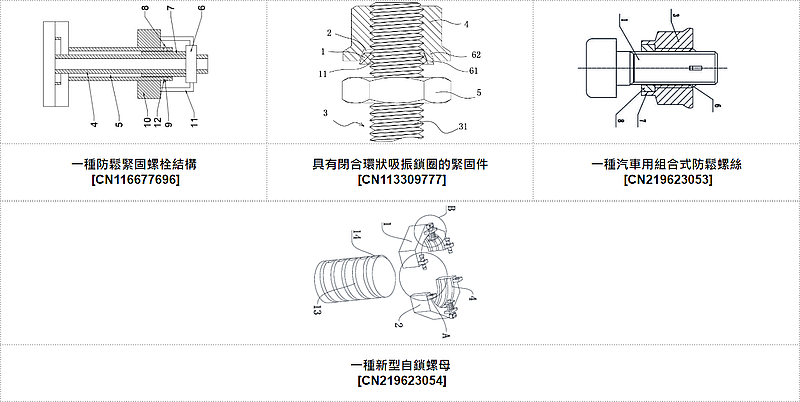

#專利代表圖 :

----

#專利摘要：

01. 一種防鬆緊固螺栓結構 [ CN116677696 ] :

本發明公開了一種防鬆緊固螺栓結構，包括第一螺栓、第二螺栓，第一螺栓包括第一螺栓頭和第一杆段，第一螺栓頭中部設有貫穿第一杆段的固定槽，第二螺栓包括第二螺栓頭和第二杆段，第二杆段與固定槽之間有間隙，第二杆段下部螺接有輔助螺母，輔助螺母上端設置有限位板，第一杆段下部設置有水準佈設的貫穿槽，貫穿槽內設置有逆螺紋件，第一杆段螺接有螺母，輔助螺母上設置有連接螺母的連接件。本發明設置兩組螺栓結構並配合輔助螺母，實現對逆螺紋件的穩定限位，進而有效防止了螺母的鬆脫，同時，輔助螺母與連接件的存在，也間接增強了螺母的直退，有效增加螺母的防鬆動性能，整體上，通過結構實現對螺母的防鬆動、防鬆脫，有效增強了緊固穩定性。



02. 具有閉合環狀吸振鎖圈的緊固件 [ CN113309777 ] :

本發明涉及一種具有閉合環狀吸振鎖圈的緊固件。它解決了現有緊固件防鬆減振效果差等技術問題。包括相互配合的吸振鎖圈體和錐形腔，所述的吸振鎖圈體套設於螺栓體的杆狀部上，所述的錐形腔設置在螺栓體的頭部或螺母體上，所述的吸振鎖圈體由可形變材料製成且呈閉合環狀結構。優點在於：生產成本低，可以吸收90％以上振動波，可以確保螺母與螺杆的承力螺紋段免受振動破壞，並且可調可拆可重複使用，解決螺栓軸芯疲勞鬆弛問題，全螺杆全螺紋承力，使螺栓載荷率達100％。



03. 一種汽車用組合式防鬆螺絲 [ CN219623053 ] :

本實用新型公開了一種汽車用組合式防鬆螺絲，包括第一螺絲、第二螺絲和螺母，第一螺絲內具有一通孔，通孔的上端為螺孔，螺孔下方的通孔為圓孔，通孔的底部還具有縮徑部，圓孔外周的第一螺絲上還陣列有多個缺口，一限位套插接在圓孔內且其底部被縮徑部限位，限位元套的外周彈性連接有多個對應各缺口的卡扣，螺母螺接在第一螺絲上，螺母一端具有一圈凸環，凸環內設有一彈性環，第二螺絲上具螺紋段和圓柱段，第二螺絲由第一螺絲頂端螺入且其圓柱段卡入限位套，各卡扣在圓柱段的擠壓下由各對應的缺口伸出第一螺絲外，本實用新型緊固後，變形的凸環和彈性環以及卡扣對螺母兩端進行雙重限位，在長時間振動下第一螺絲和螺母也不易產生鬆脫，可靠耐用。



04. 一種新型自鎖螺母 [ CN219623054 ] :

本實用新型涉及自鎖螺母技術領域，公開了一種新型自鎖螺母，包括第一半螺母和第二半螺母，第一半螺母的一側壁上開設有第一螺紋，第二半螺母的一側壁上開設有第二螺紋，第一半螺母的一側壁上設置有固定板，固定板的一側壁上滑動連接有拉杆，拉杆的一端固定安裝有拉塊，拉杆遠離拉塊的一端安裝有活動板，拉杆的側壁上套設有彈簧，活動板的一側壁上安裝有卡杆，第一半螺母的一側設置有螺杆，螺杆的外壁上開設有卡槽，且卡杆與卡槽之間相卡接，通過設置的固定板、拉杆、拉塊、防滑套、彈簧、活動板、卡杆和滑杆，可以對整體進行自鎖，以防止整體出現鬆動，使得整體的使用效果更好，實用性較好。

----



五、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：

本項分類號(F16B037)之專利包括『一種簡易絕緣支架、FASTENING DEVICE WITH EMBEDMENT、CLINCHING SLEEVE FASTENER、一種耐低溫高品質高精度的螺母』等專利，以下為本期專利摘要說明。

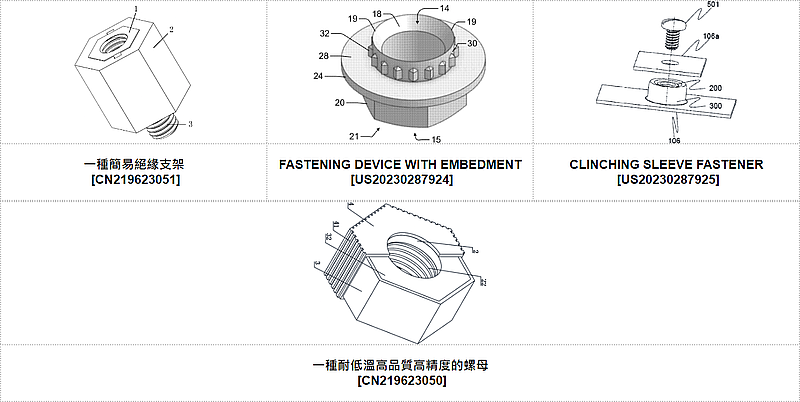

#專利代表圖 :

----

#專利摘要：

01. 一種簡易絕緣支架 [ CN219623051 ] :

本實用新型公開一種簡易絕緣支架，包括：螺帽、絕緣本體以及固定螺絲，絕緣本體的內部上方設置有螺帽放置槽，螺帽放置槽的中部內壁設置有環狀凸起；螺帽的中部外周面設置有環狀凹槽，螺帽設置於螺帽放置槽內，環狀凸起位於環狀凹槽內；絕緣本體的內部下方設置有螺絲放置槽，螺絲放置槽頂部中心設置有凸塊；固定螺絲頂部中心設置有凹腔，固定螺絲頂部位於螺絲放置槽內，凸塊位於凹腔內；絕緣本體通過塑膠注塑的方式，將螺帽和固定螺絲固定成一體，結構簡單，成本較低；採用螺紋擰入的安裝方式，操作方便；塑膠嵌入螺釘和螺母內，在惡劣環境下，性能可靠。



02. FASTENING DEVICE WITH EMBEDMENT [ US20230287924 ] :

一種用於附接第一部件和第二部件的緊固件，包括本體，該本體包括第一本體部分、第二本體部分、佈置在第一本體部分和第二本體部分之間並且從本體徑向向外延伸的凸緣。 孔沿軸向方向延伸穿過主體並且包括具有螺紋的內表面。 多個花鍵從第二主體部分徑向向外延伸，並且構造成當第二主體部分插入第一部分中的開口時防止旋轉。 第二本體部分處的孔的開口限定同心邊緣和從同心邊緣延伸的傾斜平面。



A fastener for attaching a first part and a second part includes a body comprising a first body portion, a second body portion, a flange arranged between the first body portion and the second body portion and extending radially outwardly from the body. A bore extends in an axial direction through the body and including an inner surface with threads. A plurality of splines extend radially outwardly from the second body portion and is configured to prevent rotation when the second body portion is inserted into an opening in the first part. An opening to the bore at the second body portion defines a concentric edge and an inclined plane extending from the concentric edge.



03. CLINCHING SLEEVE FASTENER [ US20230287925 ] :

示出並描述了一種壓緊套筒緊固件。 咬合套筒緊固件包括第一緊固件部分和第二緊固件部分。 第一緊固件部分包括位於第一端的頭部和位於第二端的桿部。 頭部是漸縮的，使得其隨著遠離第一緊固件部分的中心而變窄。 底切位於第一緊固件部分的第一端和第二端之間。 第一緊固件部分還包括位於頭部和底切之間的滾花。 螺紋開口從第一端延伸穿過第一緊固件部分至第二端。 開口包括台階，其中開口在台階的一側較寬。 第二緊固件部分是具有與第一部分的橫截面相匹配的橫截面的套環。 套環具有延伸穿過其中的開口。



A clinching sleeve fastener is shown and described. The clinching sleeve fastener includes a first fastener part and a second fastener part. The first fastener part includes a head located at a first end and a shank located at a second end. The head is tapered such that it narrows the further away from the center of the first fastener part. An undercut is located between the first and second end of the first fastener part. The first fastener part further includes knurls located between the head and the undercut. A threaded opening extending through the first fastener part from the first end to the second end. The opening includes a step where the opening is wider on one side of the step. The second fastener part is a collar having a cross section which matches that of the first part. The collar has an opening extending therethrough.



04. 一種耐低溫高品質高精度的螺母 [ CN219623050 ] :

本實用新型提供一種耐低溫高品質高精度的螺母，涉及緊固件技術領域，包括螺母主體，所述螺母主體的內表壁之間螺母內件，所述螺母內件的內表壁開設有高精度螺紋，所述螺母主體的外表面貼合設置有低溫鋼套，所述低溫鋼套的頂部固定連接有低溫鋼頂塊。本實用新型本裝置中的低溫鋼套、低溫鋼底塊和低溫鋼頂塊採用薄壁鎳系低溫鋼，具有耐低溫的特性，相配合下起到了將螺母主體和螺母內件密封的作用，從而提高了耐低溫的特性，通過在最外部設置保溫套起到了保溫的作用，從而進一步提升了耐低溫的特性，整體結構簡單，效果較好，避免了現有的螺母在低溫環境下長時間使用會導致性能下降甚至發生脆性斷裂的問題。



----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456  /  EMAIL : nkust.fastener@gmail.com
----
