2023-07-No2-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件專利新訊 (2023-07-No2)：

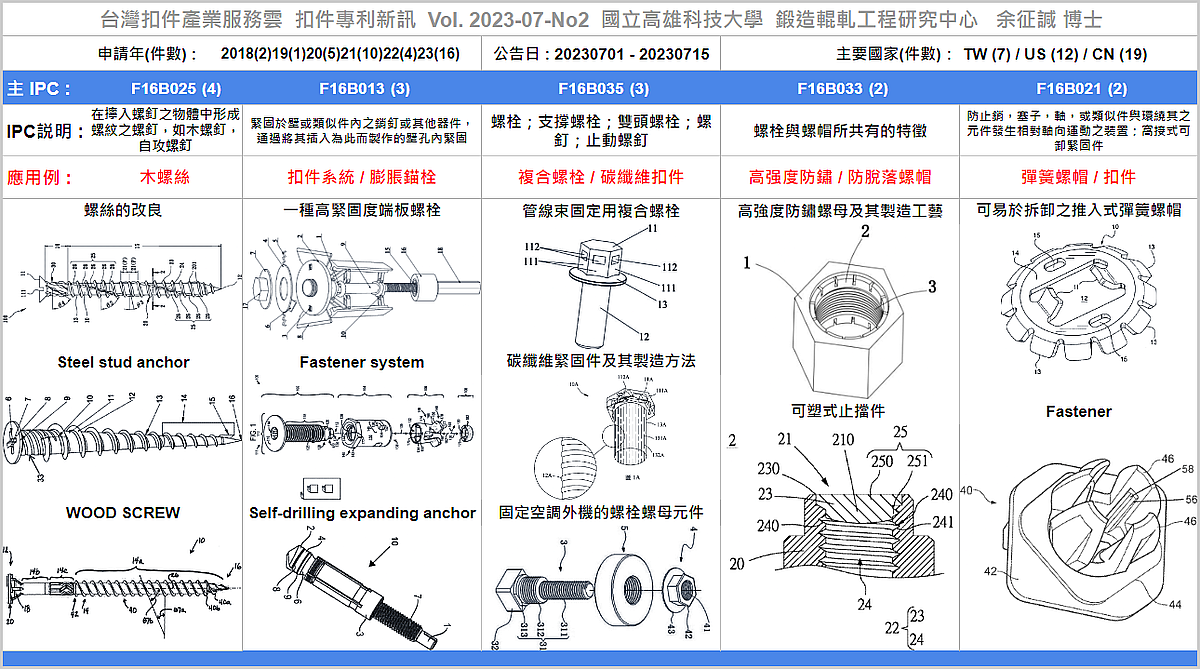

全球專利資料庫近期公告38筆扣件新專利，公告日介於20230701至20230715間，申請國件數分別為台灣7件、美國12件與中國19件，專利權人包括台灣的『安拓實業股份有限公司、美商賓工程工廠公司、伍鐌科技股份有限公司、禾鉅工業有限公司、恒昌行精密工業有限公司』;美國的『The Hillman Group, Inc.、Revotec Zt Gmbh、Illinois Tool Works Inc.、Hilti Aktiengesellschaft、Edge-Works Manufacturing Company 』與中國的『金星螺栓工業株式會社、歐米科技公司、樂清市東亞緊固件有限公司、晉江市建升五金製品有限公司、常州斯鉑瑞汽車配件製造有限公司 … 』等專利權人(完整專利權人請詳參專利清單)。
本期以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025) 分類號為主，聚焦在『螺絲的改良、具有頭部下塗層的螺釘、Steel stud anchor、WOOD SCREW』等專利。
其餘分類號及代表專利依序為：
(1) F16B013：一種高緊固度端板螺栓、Fastener system、Self-drilling expanding anchor bolt。
(2) F16B035 ：一種頭部有紮帶底座的管線束固定用複合螺栓、碳纖維緊固件及其製造方法、一種固定空調外機的螺栓螺母元件。
(3) F16B033：一種高強度防鏽螺母及其製造工藝、可塑式止擋件。
(4)F16B021：可易於拆卸之推入式彈簧螺帽、Fastener等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-07-No2, https://bit.ly/FastenerNewPatent202307No2
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-07-No2, 專利清單 EXCEL, https://bit.ly/FastenerNewPatent202307No2List
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-07-No2, 專利説明書 PDF, https://bit.ly/FastenerNewPatent202307No2PDF
----
(點擊開啓全文: https://bit.ly/FastenerNewPatent202307No2 )
----
Tag : #Fasteners, #Patent, #Review .
----
一、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025)為主要IPC分類號之扣件相關專利：
本項分類號(F16B025)之專利包括『螺絲的改良、具有頭部下塗層的螺釘、Steel stud anchor、WOOD SCREW』等專利，以下為本期專利摘要說明。

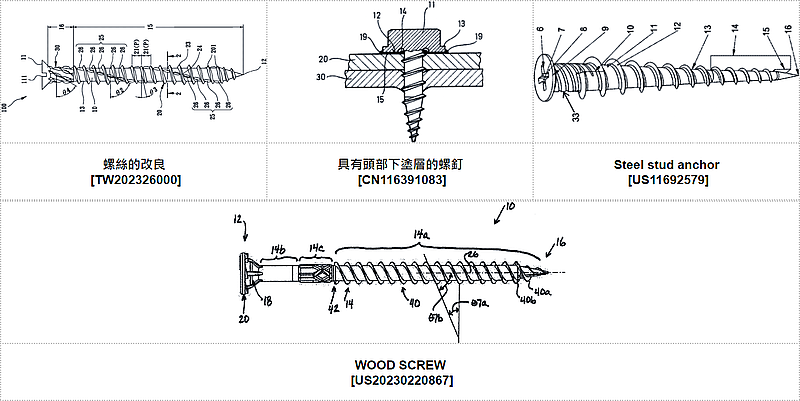

#專利代表圖 :
----
#專利摘要：
01. 螺絲的改良 [ TW202326000 ] :
本發明為一種螺絲的改良，包含有一螺絲桿體，以及一螺紋部，該螺紋部由若干個螺紋單元串接而成，每一螺紋單元螺繞在螺絲桿體外周面一個螺距的長度，每一螺紋單元的俯視或底視為橢圓形；每一個螺紋單元在螺紋方向具有一螺峰脊線，該螺峰脊線包含二個漸高曲線，及二個漸低曲線，該螺峰脊線由漸高曲線及由漸低曲線前後地交錯連接在一起；該每一螺紋單元具有二個螺峰高點及二個螺峰低點，且螺峰高點與螺峰低點前後交錯地排列，利用螺峰高點來切削工件，螺紋單元除了螺峰高點以外的其他位置的寬度方向及高度方向與工件間會產生一間隙，因此可以減少螺紋單元與工件間的摩擦力，在鎖螺絲時可以省力。
02. 具有頭部下塗層的螺釘 [ CN116391083 ] :
本發明涉及一種螺釘(10)並涉及一種螺釘組裝件。該螺釘包括螺釘頭部(11)和螺釘杆(16)，所述螺釘杆從螺釘頭部(11)的下側伸出，所述螺釘杆具有自攻的或自切削的螺紋，其中螺釘頭部(11)具有在下側的支承區域(12)、以及在支承區域(12)與杆(16)之間圍繞杆(16)延伸的至少一個環形凹槽(14)，其中由彈性密封劑製成的塗層(15)被施加在螺釘頭部(11)的下側上。
03. Steel stud anchor [ US11692579 ] :
金屬錨固緊固件將木製品固定在牆壁上，牆壁覆蓋層固定在鋼螺柱上。 由於鋼螺柱錨固件的輪廓與所述錨固件穿透的木製品層、牆面覆層和鋼螺柱之間的配合，裝載的機櫃的典型負載由鋼螺柱錨固件承受。 裝飾鋼螺柱錨固件的輪廓的螺紋的螺距沿著所述軸的長度非線性地前進，該軸的輪廓通常是非線性的，並且螺紋輪廓沿著所述軸的長度是不均勻的。 錨固件還可以支撐同心地穿過錨固件中心處的空隙的輔助螺釘，以便將負載懸掛在牆壁上，無論有或沒有木製品。 預鑽孔可以安裝這些鋅錨栓。
A metal anchoring fastener fastens millwork onto walls constructed with wall cladding fastened to steel studs. The load typical of a loaded cabinet is borne by the steel stud anchors owing to the mate between the profile of the steel stud anchor and the layers of millwork and wall cladding and steel stud that said anchor penetrates. The pitch of the thread adorning the profile of the steel stud anchor progresses non-linearly along the length of said shaft, the shaft is generally non-linear in profile, and the thread profile is non-uniform along the length of said shaft. The anchor can also support a secondary screw concentrically penetrating the void at the center of the anchor, in order to hang loads from a wall, with or without millwork. Predrilling of the holes can enable installation of these zinc anchors.
04. WOOD SCREW [ US20230220867 ] :
一種木螺釘，包括頭部端、桿部和錐形端部，頭部端部包括工具接合部，頭部端部位於桿部的第一端部處，錐形端部位於桿部的第二端部處。 沿著柄形成螺紋。 頭端包括從柄的第一端延伸至頭帽的頸部，其中頭帽包括面向錐形端的下側，其中下側包括圍繞下側延伸的多個鋸齒，每個鋸齒具有前導面 以及限定切削刃的後表面，其中每個鋸齒的後表面遠離錐形端逐漸變細。 鉸孔部分可以設置在螺紋和頭端之間。 螺紋可以包括凹口構造。 該線程可以是雙啟動線程。
A wood screw includes a head end, a shank and a tapered end, the head end including a tool engaging part, the head end located at a first end of the shank and the tapered end located at a second end of the shank. A thread is formed along the shank. The head end includes a neck running from the first end of the shank to a head cap, wherein the head cap includes an underside facing the tapered end, wherein the underside includes a plurality of serrations extending around the underside, each serration having a leading face and a trailing face that define a cutting edge, wherein the trailing face of each serration tapers away from the tapered end. A reaming section may be provided between the thread and the head end. The thread may include a notch configuration. The thread may be a dual start thread.
----
二、以『緊固於壁或類似件內之銷釘或其他器件，通過將其插入為此而製作的壁孔內緊固』(F16B013)為主要IPC分類號之扣件相關專利：
本項分類號(F16B013)之專利包括『一種高緊固度端板螺栓、Fastener system、Self-drilling expanding anchor bolt』等專利，以下為本期專利摘要說明。

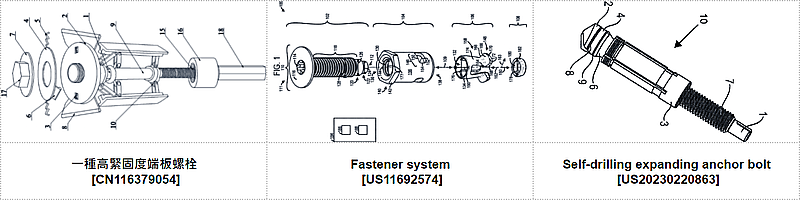

#專利代表圖 :
----
#專利摘要：
01. 一種高緊固度端板螺栓 [ CN116379054 ] :
本發明公開了一種高緊固度端板螺栓，屬於組合螺栓技術領域，解決了現有技術中連接不緊固、防脫性差、無法對板材形成定位的問題，包括光杆，光杆上部套設有定位盤，定位盤表面開設有通槽孔，通槽孔內插設有套於光杆表面的連接件，連接件表面設有與光杆緊密連接的端螺母，光杆表面套設有輔助對齊板材的輔助件。本發明在連接件中設置彈性片，引導被連接件穿插的同時對被連接件進行限位，配合連接臂嚙合於鋸齒槽，使螺栓整體和板材的裝配孔頂部連接緊固，通過在定位盤外周設置多個葉片，令多個葉片的活動端抵合於板材表面，防止螺栓發生鬆動，內撐板在驅動栓的推動下，逐步由收縮裝變為伸展狀，從而對板材進行輔助定位。
02. Fastener system [ US11692574 ] :
緊固件系統將剪切應力從夾頭體上轉移開，並對目標結構提供夾緊作用。 緊固件系統包括夾頭主體中的腳，其與至少部分地圍繞夾頭主體的套筒中的開口配合。 套筒或夾頭主體包括內螺紋，該內螺紋與螺柱接合，該螺柱構造成延伸穿過夾頭主體並且彎曲腳部，使得它們在接合構造中從套筒開口向外突出。
A fastener system shifting shear stresses away from a collet body and provides clamping action to targeted structures. The fastener system includes feet in the collet body that mate with openings in a sleeve at least partially surrounding the collet body. The sleeve or the collet body includes interior threads that engage with a stud that is configured to extend through the collet body and bend the feet such that they project outward from the sleeve openings in an engaged configuration.
03. Self-drilling expanding anchor bolt [ US20230220863 ] :
一種自鑽式膨脹錨栓，包括用於鑽孔的鑽頭、與鑽頭連接的錨桿、以及圍繞錨桿的膨脹套，所述錨桿在鄰近鑽頭的第一端具有膨脹錐，具有 頸部區域位於膨脹錐體後面且與膨脹錐體鄰接，並且在頸部區域的遠離鑽頭的第二端處具有螺紋段，其中，當膨脹錐體被拉入膨脹錐體時，膨脹錐體使膨脹套筒沿徑向方向膨脹。 膨脹套筒； 鑽頭與錨桿膨脹錐之間設有過渡部，過渡部的最大直徑小於鑽頭所鑽孔的孔徑。
A self-drilling expanding anchor bolt, including a drill bit for drilling, an anchor rod connected to the drill bit, and an expanding sleeve surrounding the anchor rod, the anchor rod having an expansion cone at a first end adjoining the drill bit, having a neck region behind and contiguous with the expansion cone, and having a threaded segment at a second end of the neck region remote from the drill bit, wherein the expansion cone expands the expanding sleeve in a radial direction when the expansion cone is pulled into the expanding sleeve; a transition part is provided between the drill bit and the expansion cone of the anchor rod, the maximum diameter of the transition part being smaller than the hole diameter of a drilled hole formed by the drill bit.
----
三、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035 )為主要IPC分類號之扣件相關專利：
本項分類號(F16B035 )之專利包括『一種頭部有紮帶底座的管線束固定用複合螺栓、碳纖維緊固件及其製造方法、一種固定空調外機的螺栓螺母元件』等專利，以下為本期專利摘要說明。

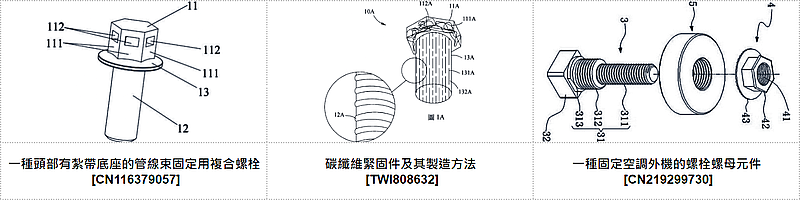

#專利代表圖 :
----
#專利摘要：
01. 一種頭部有紮帶底座的管線束固定用複合螺栓 [ CN116379057 ] :
本發明涉及車輛管線束安裝領域，公開一種頭部有紮帶底座的管線束固定用複合螺栓。其包括螺栓、螺母和紮帶，螺栓包括相連接的螺帽部和螺杆部，螺帽部具有多個旋擰配合面，相對的兩個旋擰配合面之間設置有貫穿螺帽部的預留通孔，螺杆部用於貫穿車架的安裝孔；螺母與螺杆部螺紋連接，螺母位於車架遠離螺帽部的一側；紮帶穿設于預留通孔中，用於捆紮管線束。由於螺栓的螺帽部保留有多個旋擰配合面，該螺栓仍然適用于現有套筒工具的旋擰緊固，由於多個預留通孔的方向不同，可實現多角度地佈置固定管線束，相比于現有技術中採用專用支架固定管線束，本發明具有結構小巧、裝配方便、通用性強的特點，降低了車輛的重量和裝配成本，可實現車輛的輕量化。
02. 碳纖維緊固件及其製造方法 [ TWI808632 ] :
一種碳纖維緊固件，其包含：一頭部及自該頭部向下延伸的實質豎直之一桿部；該頭部中包含一頭部碳纖維及將該頭部碳纖維塑製成型的一頭部基材，該頭部碳纖維為不規則排列於該頭部基材中；該桿部包含一桿部碳纖維及將該桿部碳纖維塑製成型的一桿部基材，至少部分之該桿部碳纖維延該桿部長度方向連續延伸排列並含於該桿部基材中；以及該頭部碳纖維與該桿部碳纖維為至少部分連續不斷之碳纖維；本發明利用連續長纖之碳纖維作為增強纖維搭配特殊的鍛造加熱加壓工藝，使得碳纖維緊固件具有更優異的機械強度，提供更長使用壽命與更佳產品品質。
03. 一種固定空調外機的螺栓螺母元件 [ CN219299730 ] :
本實用新型涉及緊固件結構領域，特別是指一種固定空調外機的螺栓螺母元件。安裝時，將螺栓穿過空調支架的腰形安裝孔，至其限位部嵌在腰形安裝孔內，再將減震墊連接至螺栓上，此過程可在室內操作，較為便捷，可提高整體的安裝效率，且相較於在室外高空安裝的方式而言更為安全。在固定空調外機時，由於螺栓的限位部受空調支架的腰形安裝孔限制而無法轉動，因此在安裝螺母時僅需單手操作扳手即可，此方式可進一步提高安裝效率，同時對於在高空安裝空調外機的安裝人員而言，亦可提高其操作的安全係數。另外，由於螺母的墊片部設置有紋路結構，該結構可增加螺母的摩擦力，防止螺母鬆動，從而避免空調外機鬆動，可有效保證空調外機的長期穩定和安全性。
----
四、以『螺栓與螺帽所共有的特徵』(F16B033)為主要IPC分類號之扣件相關專利：
本項分類號(F16B033)之專利包括『一種高強度防鏽螺母及其製造工藝、可塑式止擋件』等專利，以下為本期專利摘要說明。

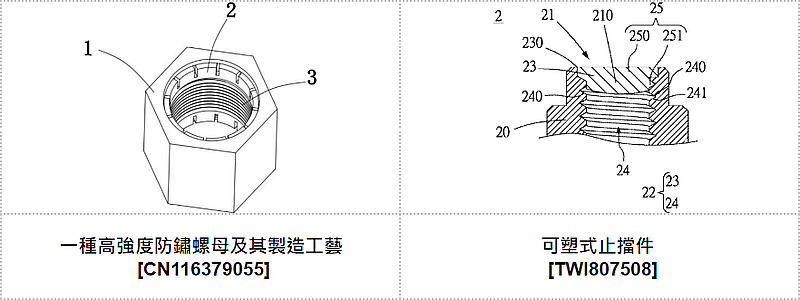

#專利代表圖 :
----
#專利摘要：
01. 一種高強度防鏽螺母及其製造工藝 [ CN116379055 ] :
本發明公開一種高強度防鏽螺母，包括本體和潤滑套，本體的中部內側設定有螺紋段，螺紋段的兩側具有活動槽，活動槽靠近螺紋段的一端直徑小，另一端直徑大，潤滑套高度小於活動槽的高度，並安裝在活動槽內，潤滑套的內側為直通孔，螺母的製造工藝是採用將鋼錠加熱後反覆鍛造，經過機加工後進行熱處理，再進行拋丸處理後噴塗防鏽塗層，最後塗抹潤滑油後並壓入潤滑套，如此螺母在與螺栓連接時，其不僅可起到潤滑的效果，潤滑套與螺栓牴觸時能夠保持螺母內螺紋段的密封，從而避免氧化以達到防鏽的效果，同時螺栓在退出螺母時，在摩擦力的作用下可以去除螺栓表面的部分鐵鏽，以避免兩者出現卡死。
02. 可塑式止擋件 [ TWI807508 ] :
本發明提供一種可塑式止擋件，其應用於一固定結構，該固定結構包括一身部，該身部具有一組接孔，該組接孔包括一置入部及一組接部，該置入部位於該身部的底部並具有一置入口，該組接部連通於該置入部且貫穿該身部，該可塑式止擋件包含一可塑體。該可塑體適於擠入或置入於該置入部，並持續擠入該組接部，以形成一干涉結構，從而具有防止從該組接孔脫落的一干涉力。
----
五、以『防止銷，塞子，軸，或類似件與環繞其之元件發生相對軸向運動之裝置；窩接式可卸緊固件』(F16B021)為主要IPC分類號之扣件相關專利：
本項分類號(F16B021)之專利包括『可易於拆卸之推入式彈簧螺帽、Fastener』等專利，以下為本期專利摘要說明。

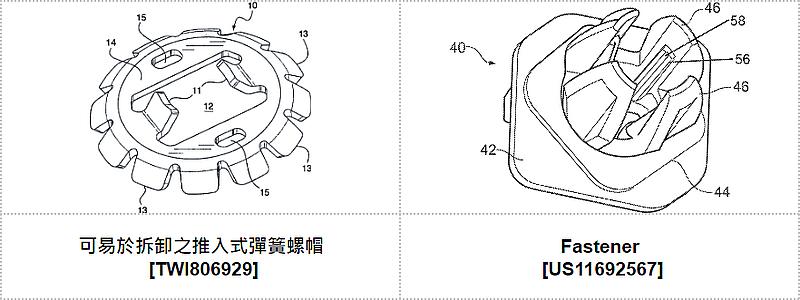

#專利代表圖 :
----
#專利摘要：
01. 可易於拆卸之推入式彈簧螺帽 [ TWI806929 ] :
藉由施加軸向壓力至配對組件，例如圓形大頭釘或方形凸出物，上來安裝緊固件。緊固件包括由彎曲凸片構成的彈簧臂，彈簧臂在彈簧臂的夾爪之間壓至且夾緊大頭釘或其它配對組件時偏向，以使緊固件可以抵抗被拉出。當位於緊固件的周邊之向下指狀部與配對組件的另一個部分接觸時，向下指狀部彎曲。這在緊固件與組件之間產生殘餘夾持負載(residual clamp load)。緊固件可以使用相似於卡環鉗(snap ring pliers)或尖嘴鉗(needle nose pliers)的工具來輕易移除。在緊固件的相對側上之兩個孔允許部件擠壓及變形成橢圓形。這動作使彈簧臂脫離且允許緊固件在沒有阻力下滑出配對組件。
02. Fastener [ US11692567 ] :
一種用於固定片狀部件的緊固件，包括主體和銷，該主體具有一對彈性可變形臂，該臂佈置成在使用期間延伸穿過片狀部件中的開口，該銷可旋轉地安裝在主體內並包括一對鎖定腿，該銷 可在以下之間旋轉：(i)解鎖位置，在該解鎖位置中，保持臂可變形以穿過片狀部件中的開口；以及(ii)鎖定位置，在該鎖定位置中，鎖定腿接合保持臂以限製片狀部件的變形。 固定臂並將緊固件固定至片材部件。
A fastener, for fixing a sheet component, includes a body with a pair of resiliently deformable arms arranged to extend through an opening in the sheet component during use, and a pin rotatably mounted within the body and including a pair of locking legs, the pin being rotatable between: (i) an unlocked position, in which the retaining arms are deformable to pass through the opening in the sheet component, and (ii) a locked position, in which the locking legs engage the retaining arms to restrict deformation of the retaining arms and secure the fastener to the sheet component.
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
