2024-03-No2-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件專利新訊 (2024-03-No2)：

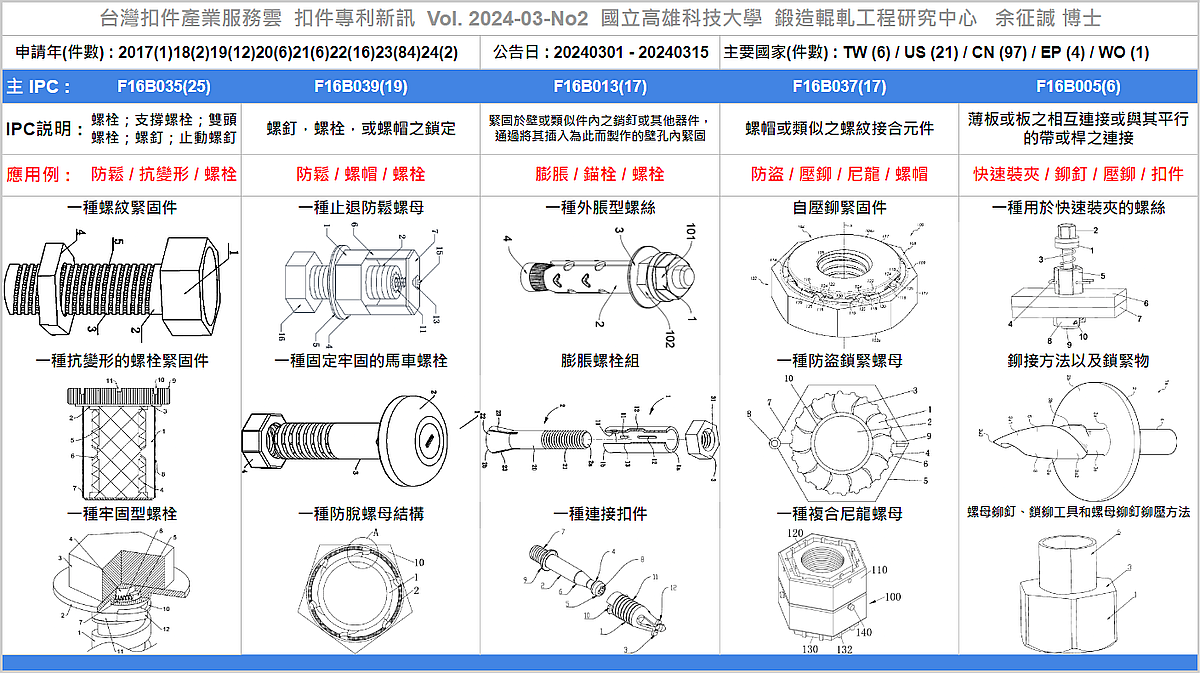

全球專利資料庫近期公告129筆扣件新專利，公告日介於20240301至20240315間，申請國件數分別為台灣(TW)6件、美國(US)21件、中國(CN)97件、歐洲(EP)4件與世界(WO)1件，專利權人包括台灣的『權亞石材股份有限公司、學校法人芝浦工業大學、美商伊利諾工具工程公司、美商ＲＢ&Ｗ 製造公司、日商日本輕金屬股份有限公司、蘇鈺翔』;美國的『ILLINOIS TOOL WORKS INC.、IKEA Supply AG、Hilti Aktiengesellschaft、Yoav Shlomo TOV、WoodWelding SA』;中國的『費希爾廠有限責任兩合公司、貴州航天精工製造有限公司、陽江市煌程五金製品有限公司、連雲港石化有限公司、蘇州特諾獅金屬科技有限公司、蘇州固寶螺絲有限公司、蘇州昇陽精密科技有限公司、蕪湖天科航空科技有限公司、羅伯特·博世有限公司、溫州市強邦實業有限公司』；歐洲的『SPAX International GmbH & Co. KG、fischerwerke GmbH & Co. KG、Fenner Inc.、Böllhoff Verbindungstechnik GmbH』；與世界的『SHINJO HOLDINGS CO., LTD.』 … 等專利權人(完整專利權人請詳參專利清單)。
本期以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035) 分類號為主，聚焦在『一種螺紋緊固件、螺紋聯接的預緊結構、一種可拆卸更換螺栓頭的螺栓元件、一種螺栓緊固元件、一種抗變形的螺栓緊固件、一種螺釘、一種組合式緊固件、一種適應性強的螺栓、一種止逆螺栓結構、一種可進行限位的鎖緊螺栓、一種固定螺栓、一種易擰出的螺栓、緊固元件及包括該緊固元件的緊固系統、一種防鬆動內六角螺栓、一種密封性能好的鉚接螺栓、一種無塑鎖扣、一種易拆裝的緊固件、一種牢固型螺栓、一種基於記憶合金的航空防鬆動螺栓及緊固方法、一種新能源驅動電機用防鬆防滑異形螺母、一種使用方便的防盜螺栓、Shortened Fastener With Locally Controlled Thread Height、一種卡扣式螺栓及其使用方法、一種用於連接風電機組變槳軸承的高強螺栓及安裝方法、一種自鎖式緊固螺杆』等專利。
其餘分類號及代表專利依序為：
(1) F16B039：一種緊固件墊片及防鬆緊固件、一種帶有鎖緊功能的緊固螺栓、一種止退防鬆螺母、一種組合式防鬆脫自鎖螺母元件、Non-loosening fastening structure、楔子不鬆動螺母、一種便於拆卸的防鬆螺栓、一種固定牢固的馬車螺栓、一種防鬆緊固螺母、一種防脫螺母結構。
(2) F16B013：嵌入式固定螺絲、一種外脹型螺絲、用於將固定物固定到軟建築結構的鑽孔的多用途螺栓單元、用於減少異物碎片的直柄端螺釘、一種螺母緊固裝置、Hollow Wall Fastener、Hollow Wall Fastener、膨脹螺栓組、一種新型膨脹螺栓元件、一種爆炸式膨脹螺栓。
(3) F16B037：一種風力插銷式的鎖緊螺母及加工方法、一種間隙結構連接緊固件及使用方法、一種監測螺栓狀態的螺母元件及系統、一種複合尼龍螺母、一種多功能的異形緊固件、一種防銹潤滑螺母、一種防水防塵端頭螺母、自壓鉚緊固件、一種防盜鎖緊螺母、快裝螺母。
(4)F16B005：螺母鉚釘、鎖鉚工具和螺母鉚釘鉚壓方法、一種用於快速裝夾的螺絲、COUPLING DEVICE WITH MINIMIZED COEFFICIENT OF FRICTION、鉚接方法以及鎖緊物、鉚接方法以及鎖緊物、用於將兩個物體彼此固定的固定元件等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-03-No2, https://www.tw-fastener.com/tfsc/knowledge/BLP_d24d5d37-6779-483a-9a72-2aedf9ab07e3
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-03-No2, 專利清單 EXCEL, https://docs.google.com/spreadsheets/d/15OrOrtNVKuj-g7809iJ-uoEOgbqEoHDH/edit?usp=drive_link
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-03-No2, 專利説明書 PDF, https://drive.google.com/drive/folders/12Q4pNvIU1MrEhrLBuLkknP2Slq0XjiDw?usp=drive_link
----
(點擊開啓全文: https://www.tw-fastener.com/tfsc/knowledge/BLP_d24d5d37-6779-483a-9a72-2aedf9ab07e3 )
----
Tag : #Fasteners, #Patent, #Review .
----
一、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035)為主要IPC分類號之扣件相關專利：
本項分類號(F16B035)之專利包括『一種螺紋緊固件、螺紋聯接的預緊結構、一種可拆卸更換螺栓頭的螺栓元件、一種螺栓緊固元件、一種抗變形的螺栓緊固件、一種螺釘、一種組合式緊固件、一種適應性強的螺栓、一種止逆螺栓結構、一種可進行限位的鎖緊螺栓、一種固定螺栓、一種易擰出的螺栓、緊固元件及包括該緊固元件的緊固系統、一種防鬆動內六角螺栓、一種密封性能好的鉚接螺栓、一種無塑鎖扣、一種易拆裝的緊固件、一種牢固型螺栓、一種基於記憶合金的航空防鬆動螺栓及緊固方法、一種新能源驅動電機用防鬆防滑異形螺母、一種使用方便的防盜螺栓、Shortened Fastener With Locally Controlled Thread Height、一種卡扣式螺栓及其使用方法、一種用於連接風電機組變槳軸承的高強螺栓及安裝方法、一種自鎖式緊固螺杆』等專利，以下為本期專利摘要說明。

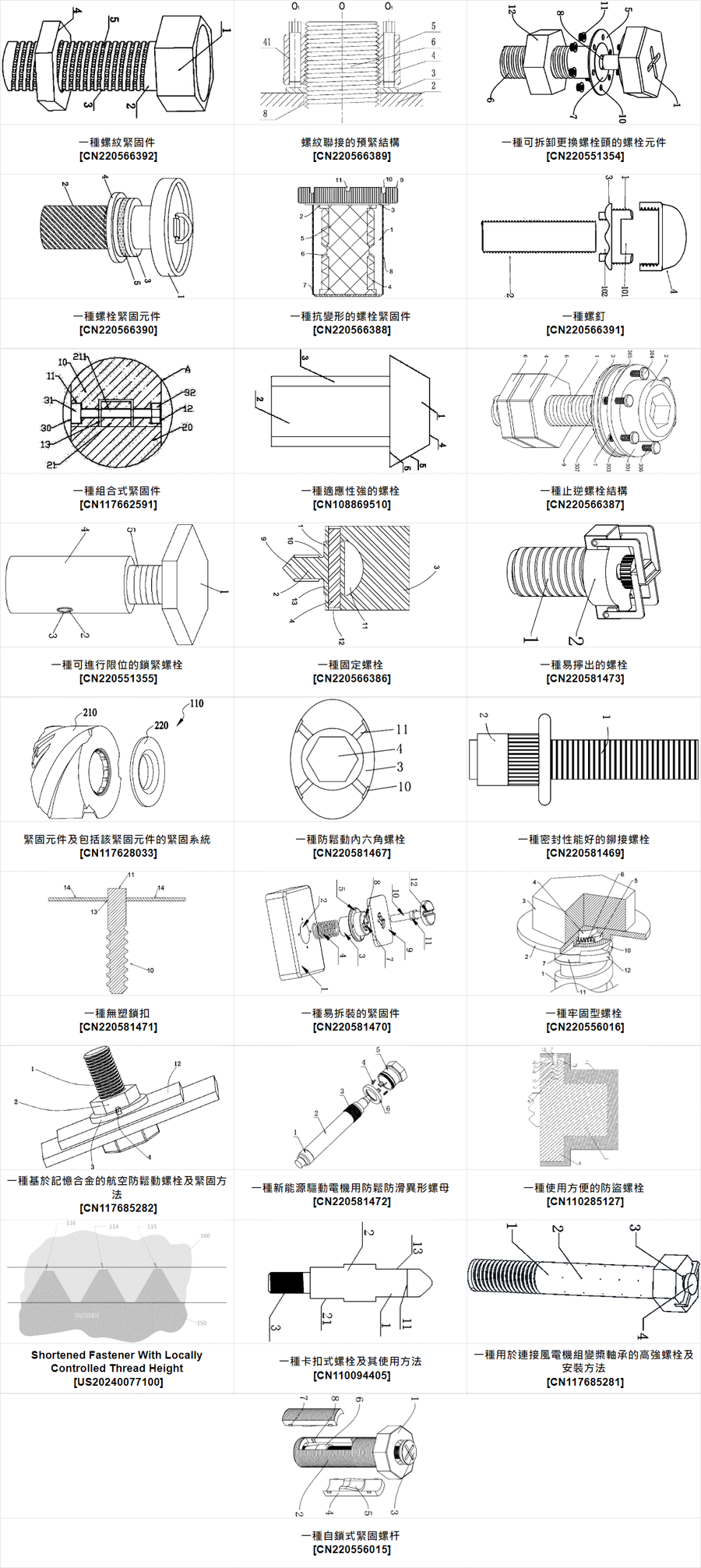

#專利代表圖 :
----
#專利摘要：
01. 一種螺紋緊固件 [ CN220566392 ] :
本實用新型公開了一種螺紋緊固件，包括螺帽，所述螺帽的下表面焊接固定有螺杆；還包括：所述螺杆的外側面開設有螺紋槽，且螺紋槽的內部等間距開設有定位孔；所述螺杆的外側面設置有螺母，且螺母通過螺紋槽與螺杆之間構成螺紋連接結構；所述螺母的內部滑動卡合連接有定位杆，並且定位杆的外側面固定連接有限位塊，且限位塊的一側面固定連接有復位彈簧。該螺紋緊固件通過定位杆與定位孔，使得可以進步一的加固螺母與螺杆之間連接的穩固性，從而防止了機械震動時，螺母與螺杆之間鬆動或脫落，從而保證了機械的正常運作，提高了安全性，並且通過套筒與滑圈，使得可以對螺帽起到保護作用，防止機械震動直接作用於螺帽上，從而導致螺帽損壞或整體脫離。
02. 螺紋聯接的預緊結構 [ CN220566389 ] :
本實用新型公開了一種螺紋聯接的預緊結構，涉及機械聯接領域，包括第一連接件、第二連接件和螺紋連接件，第一連接件和第二連接件上相對應位置處均開設連接孔，螺紋連接件的杆部穿設在連接孔內，螺紋連接件的頭部通過墊片支撐在第一連接件或第二連接件上，螺紋連接件的頭部開有張緊螺孔並置入張緊螺釘，使其壓緊墊片，張緊螺孔的軸心O1相對螺紋連接件的軸心O呈傾斜佈置，張緊螺孔受力變形後其軸心O1與螺紋連接件的軸心O平行。本實用新型通過計算和試驗測得螺母體的變形量，將螺母體上張緊螺釘孔預先加工為內傾的，受力變形後張緊螺釘孔與螺柱平行，張緊螺釘與墊片接觸面受力得到有效改善，同時改善張緊螺釘與螺母體間的螺牙受力狀態。
03. 一種可拆卸更換螺栓頭的螺栓元件 [ CN220551354 ] :
本實用新型公開了一種可拆卸更換螺栓頭的螺栓元件，包括螺栓頭本體、螺柱和固定螺母，所述螺栓頭本體的底部固定安裝有第一法蘭盤，所述螺栓頭本體的底部中心處固定連接有插杆，所述第二法蘭盤的下方固定連接有螺柱，所述第一法蘭盤的底部周圍固定連接有定位螺杆，所述螺柱上螺紋連接有固定螺母。本實用新型通過插杆、插孔、定位螺杆和固定螺帽的設置，當需要拆卸更換螺栓頭本體時，便可擰鬆六個固定螺帽，然後用力將螺栓頭本體向上拉，使得插杆脫離插孔，由此使得螺栓頭本體和螺柱之間更加容易拆卸，使用時更加方便，不僅降低了生產成本，有利於企業的集約化經營，更可以為客戶的後續使用和維護工作提供了便利。
04. 一種螺栓緊固元件 [ CN220566390 ] :
本實用新型公開了一種螺栓緊固元件，包括螺紋杆件，螺紋杆件包括螺帽與螺杆，螺帽與螺杆為一體成型設計。螺紋頭，該螺紋頭與螺杆可拆卸連接。緊固套，該緊固套與螺杆可拆卸連接。緊固圈，該緊固圈的上下兩側分別套設在緊固套及螺紋頭的外側，對緊固套進行鎖緊。本實用新型涉及螺栓技術領域，該螺栓緊固元件，通過對現有螺栓進行改進，將現有的一體成型的螺栓改為可拆卸元件，如此以來，可以使得一個螺紋元件搭配多種型號的螺紋頭，從而實現了螺栓的一物多用的目的，大大的提高了螺栓的通用性，縮減了企業的備料，節省了成本，方便了現場安裝。
05. 一種抗變形的螺栓緊固件 [ CN220566388 ] :
本實用新型公開了一種抗變形的螺栓緊固件，包括螺栓本體，所述螺栓本體內部開設有若干個空間，所述螺栓本體內部安裝有中心支撐架，所述中心支撐架一側與螺栓本體底部相固定連接，所述中心支撐架中心處兩側安裝有若干個三角架，且中心支撐架通過三角架與螺栓本體相固定連接，所述中心支撐架內部填裝有加固金屬。本實用新型通過在螺栓帽的頂端設置兩組緊固槽，其中一組緊固槽比前一組的緊固槽開設深度增加，當其中一組緊固槽損壞時，使用另一組緊固槽防止螺栓取出困難，達到了防止緊固槽被損壞導致螺栓無法被取出的情況。
06. 一種螺釘 [ CN220566391 ] :
本申請涉及緊固件的技術領域，尤其是涉及一種螺釘,其包括頭部和杆部，所述頭部的上部設置有凹槽一，所述頭部下部設有凹槽二；所述凹槽二的內側壁設有內螺紋，所述杆部的外表面設有與所述凹槽二配合的外螺紋，所述頭部通過所述凹槽二與所述杆部的上端螺紋連接。本螺釘的頭部和杆部可拆卸連接，可以相互替換，避免因部分損壞就導致整個螺釘報廢，可以滿足各種擰入後不再需要拔出的使用場景；蓋帽可以可拆卸地蓋合在頭部上部，蓋帽上部的弧形結構可以有效地卸力，更好地避免頭部受到碰擊等。
07. 一種組合式緊固件 [ CN117662591 ] :
本發明涉及緊固件技術領域，尤其涉及一種組合式緊固件，包括無頭螺栓、第一有頭螺栓和固定組件，無頭螺栓的頂面一體設置有凸起塊，第一有頭螺栓的底部開設有與凸起塊相適配的凹槽，無頭螺栓的下方內部開設有通孔，凹槽的側壁向外開設有具有螺紋的第一沉頭孔和第二沉頭孔，固定元件包括第二有頭螺栓和螺母，第二有頭螺栓的杆部依次穿設於第一沉頭孔、通孔和第二沉頭孔並使其頭部位於第一沉頭孔中，螺母於第二沉頭孔中擰接在第二有頭螺栓上，本發明固定元件將無頭螺栓與第一有頭螺栓相固定可增加整體長度，使用者的使用需要，具有較高的使用價值。
08. 一種適應性強的螺栓 [ CN108869510 ] :
本發明提供一種適應性強的螺栓，包括螺頭、螺杆和調節套筒，所述螺頭的上端設有十字形凹槽，所述十字形凹槽內設有圓形凹槽，所述圓形凹槽內設有一字形槽，所述螺頭的外壁一周設有若干個螺紋組，所述螺紋組設有若干條螺紋，若干個所述螺紋組的螺紋呈間隔排列，所述螺杆上設有第一外螺紋，所述調節套筒的內壁設有內螺紋，所述調節套筒的外壁設有第二外螺紋，所述調節套筒的上端一周設有若干個卡條，所述螺頭的下端一周設有若干個卡槽，所述卡條與卡槽相匹配，所述螺杆內設有若干組鏤空部，相鄰兩組鏤空部之間設有加強筋。本發明一種適應性強的螺栓，適合多種扳手頭的擰緊，螺栓的使用壽命長，緊固性好，還能降低材料使用量，保持強度。
09. 一種止逆螺栓結構 [ CN220566387 ] :
本實用新型涉及螺栓技術領域，且公開了一種止逆螺栓結構，包括螺紋杆，所述螺紋杆的頂端固定連接有六角擰塊，螺紋杆的外側設置有防鬆止逆機構，防鬆止逆機構包括固定盤和轉動盤，轉動盤的下方設置有頂殼，轉動盤的上表面固定連接有三組滑杆，每組滑杆的頂端均固定連接有兩個限位盤，每組滑杆的外表面分別套設有兩個第一頂緊彈簧和兩個第二頂緊彈簧。該止逆螺栓結構，通過螺紋杆、六角擰塊、固定盤、滑杆、轉動盤、限位盤、第一頂緊彈簧、第二頂緊彈簧、頂殼和弧形滑塊，轉動盤和固定盤能夠跟著螺紋杆和六角擰塊的轉動而轉動，並且六角擰塊靠近待緊固結構時轉動盤將滑杆頂向限位盤，同時第一頂緊彈簧壓縮使頂殼頂向待緊固結構。
10. 一種可進行限位的鎖緊螺栓 [ CN220551355 ] :
本實用新型公開了一種可進行限位的鎖緊螺栓，涉及鎖緊螺栓技術領域，包括六角頭，所述六角頭的底部焊接有螺杆，所述螺杆的外部安裝有內螺紋管，且內螺紋管的外部兩側下方開設有限位孔，所述螺杆的內部下方開設有凹槽，且凹槽的內部安裝有固定板，所述固定板的外部兩側連接有彈簧，且彈簧的末端連接有限位杆。本實用新型中，通過預先將限位杆按入凹槽的內部，再將螺杆旋入內螺紋管中，螺杆進入一定的深度後，限位杆剛好與限位孔的位置相匹配時，限位杆能夠在彈簧彈力作用下插入限位孔的內部，從而將螺杆與內螺紋管限制在一起，使得後續螺杆無法發生轉動也無法繼續上下移動，不僅能夠對螺栓的安裝深度進行限位，還能夠防止螺栓出現鬆動的現象。
11. 一種固定螺栓 [ CN220566386 ] :
本實用新型公開了一種固定螺栓，包括螺頭及螺杆，所述螺杆的頂部與所述螺頭的底部相連，其特徵在於：還設有一手把，所述手把的底部經一連軸與所述螺頭轉動相連；所述連軸的軸線垂直於所述螺頭的軸線設置；所述手把具有使用狀態及收納狀態，所述手把在收納狀態時，所述手把轉動設置於所述螺頭的旁側，且所述手把的頂部設置於所述螺頭的旁側的頂面下方；所述手把在使用狀態時，所述手把的頂部轉動設置於所述螺頭的上方，所述手把與所述螺頭頂面之間的夾角為30°～90°。本實用新型提高了緊固件的安裝和拆卸便利性。
12. 一種易擰出的螺栓 [ CN220581473 ] :
本實用新型公開了一種易擰出的螺栓，涉及螺栓技術領域；而本實用新型包括螺栓本體，螺栓本體的頂端固定連接有螺栓頭，螺栓本體和螺栓頭的內部均開設有螺紋槽，螺紋槽的內部螺紋連接有螺紋杆，螺紋杆的底端延伸至螺栓本體的底端且轉動連接有底座，螺紋杆的頂端延伸至螺栓頭的頂端且固定連接有調節旋鈕，螺栓頭的外側設置有擰動組件；通過調節旋鈕、螺紋杆和底座之間的配合進行轉動，當轉動調節旋鈕時，帶動螺栓本體和螺栓頭沿螺紋杆的外側進行向上移動，將螺栓頭頂起至移動高度，使得螺栓頭的底端與連接件之間形成縫隙，從而方便將螺栓取出，進一步提高了螺栓的拆卸效率。
13. 緊固元件及包括該緊固元件的緊固系統 [ CN117628033 ] :
本公開提供了一種具有公差補償功能的緊固元件，包括補償元件和隔離件。補償元件包括主體和保持凸緣。主體具有接收孔，保持凸緣設置在主體的第一端，其從接收孔的孔壁向內延伸而出並具有與接收孔沿軸向連通的保持孔。隔離件由金屬製成，其包括套筒部。套筒部限定通道，通道被配置使得從補償元件的主體的第二端插入的緊固元件能夠進入通道中、並能夠在通道中沿垂直於縱向方向的一個或多個橫向方移動，以補償沿著一個或多個橫向方向的公差。套筒部插入保持孔中，並與保持孔相配合將隔離件在所述補償元件上。緊固元件通過套筒部將補償元件緊固至第二部件，套筒部被配置為承受緊固元件對補償元件的保持凸緣所施加的軸向緊固力。
14. 一種防鬆動內六角螺栓 [ CN220581467 ] :
本實用新型公開了一種防鬆動內六角螺栓，屬於螺栓技術領域，包括密封件和螺栓，密封件上開設多個螺紋孔，其特徵在於：螺紋孔上部外形為橢圓形，螺栓，所述螺栓由栓頭和栓體構成，其中栓體上具有螺紋，鎖止元件，所述鎖止組件包括第一彈簧和工型鎖舌，彈簧與工型鎖舌一端固定連接，工型鎖舌，所述工型鎖舌由抵接件和延杆構成，延杆兩端各安裝一個抵接件，其中一個抵接件與第一彈簧固定連接，在所述栓頭上開設一組槽孔，第一彈簧另一端與槽孔固定連接，解決了螺栓在振動工作環境中鬆動的技術問題，主要應用于振動工況固定部件方面。
15. 一種密封性能好的鉚接螺栓 [ CN220581469 ] :
本實用新型公開了一種密封性能好的鉚接螺栓，包括螺栓以及螺旋設置在螺栓上的鉚螺母：所述鉚螺母包括定位環，定位環的一側設置有處於同一軸心線的形變部和鉚接部，所述形變部的外壁設有若干個沿其軸心線分佈的形變槽，所述形變部的內壁分別設置有密封膠和硬化劑。本實用新型中，該鉚接螺栓通過在形變部內壁設置的互不接觸的密封膠和硬化劑，可以在形變部受壓形變折疊時，使得密封膠和硬化劑相互接觸混合，即可使得密封膠發生硬化現象，對鉚螺母形變後的內部空間縫隙起到填充密封作用，防止水漬和空氣進入到鉚螺母內發生腐蝕生銹的現象，進而有效的提高了鉚接螺栓的密封性能。
16. 一種無塑鎖扣 [ CN220581471 ] :
本實用新型公開一種無塑鎖扣，設有螺紋的螺杆、與所述螺杆連接的螺帽，可折疊墊片；所述可折疊墊片中間設有套孔，所述套孔與所述螺杆過盈配合，所述可折疊設置在所述螺帽的下方；所述可折疊墊片朝向所述螺帽上方折合可方便手指抓握及旋轉施力，所述可折疊墊片向上折合後的內側平面可夾持住所述螺帽的外側平面，而形成力臂，通過旋轉施力而將所述螺紋部分擰入待緊固物或擰出待解離物。由於可人工徒手將在螺帽上方垂直向下施力而將所述的螺紋部位壓入玩具的三門螺旋爪扣位，螺杆螺紋扣位和三門螺旋爪螺旋位配合鎖緊，使玩具緊固固定在包裝盒上。買家拆除包裝時，可手指抓握可折疊墊片將所述螺杆從玩具上擰出，而拆開包裝盒。
17. 一種易拆裝的緊固件 [ CN220581470 ] :
本實用新型公開了一種易拆裝的緊固件，涉及電子產品鎖緊技術領域。本實用新型包括主殼體，主殼體的上端中央位置開設有限位凹槽，限位凹槽的內側卡接有套筒體，套筒體的上側設置有待緊固件；固定機構，設置在套筒體的外側，用於對套筒體的位置進行限定；連接槽，開設在套筒體的上端面，連接槽的內部滑動卡接有連接杆；鎖緊機構，設置在連接杆的外側。本實用新型通過設置限位凹槽為階梯狀，能夠保證套筒體的連接效果，連接杆外側的鎖緊凸台可卡接在連接槽內部，且連接槽深度與鎖緊凸台的厚度相同，並旋轉90°，進而可使得鎖緊凸台與套筒體底部相卡接，且設置的復位彈簧可將鎖緊凸台向上推動，進而能夠保證鎖緊凸台的緊密及牢固性。
18. 一種牢固型螺栓 [ CN220556016 ] :
本實用新型公開了一種牢固型螺栓，包括螺柱以及設置在所述螺柱上端的擋環片，所述螺柱的螺牙豎直橫截面呈四方形設置，所述擋環片上端中心處轉動連接有螺頭，所述螺頭下端中心處固定連接有旋轉柱，所述旋轉柱左右兩端下側均固定連接有限位轉頭，通過在擋環片和螺頭之間設置旋轉柱、限位轉頭、測定彈簧和限位旋轉孔，讓螺栓在固定過程中，螺頭能通過旋轉柱、限位轉頭和測定彈簧帶動螺柱和擋環片進行固定，並能通過測定彈簧和設置在擋環片上端扭力刻度以及設置在螺頭上端的指示點進行扭力的指示，從而使螺栓在進行固定的過程中，無需使用特定工具即可進行扭力的測定，且能進行不同扭力大小的測定，既降低了生產成本，又能更方便的對扭力進行測定。
19. 一種基於記憶合金的航空防鬆動螺栓及緊固方法 [ CN117685282 ] :
本發明公開了一種基於記憶合金的航空防鬆動螺栓及緊固方法，涉及緊固件技術領域，在現有常用螺栓的結構上進行簡單結構上的改進，基本不改變現有螺栓的結構強度，只是在螺杆件上加工U形孔槽，包括條槽和條槽的兩端頭位置分別開設有插條鑽孔，以及插條鑽孔穿過六角頭並在螺杆件的螺杆上形成一定長度的半圓插槽；雖然在現有螺杆件上加工U形孔槽，對螺杆件的結構有一定影響，通過在U形孔槽插設防鬆動插條，防鬆動插條採用NiTiNb形狀記憶合金製成，通過防鬆動插條不但彌補了螺杆件上加工U形孔槽的影響，通過防鬆動插條還增強了螺杆件的結構強度。
20. 一種新能源驅動電機用防鬆防滑異形螺母 [ CN220581472 ] :
本實用新型屬於電機配件技術領域，尤其為一種新能源驅動電機用防鬆防滑異形螺母，包括螺紋連接在電機轉軸上的異型螺母結構，所述異型螺母結構包括螺紋連接在電機轉軸上的螺母本體，以及一體成型在螺母本體一側的環形筒，所述環形筒的內側開設有陣列分佈的多個軌道槽，並且環形筒的軌道槽處均設置有加固塊，所述加固塊包括適配在軌道槽處的軌道板，以及一體成型在軌道板上的密封塊本體。本實用新型通過設置一種異型螺母，異型螺母上設置有環形筒，環形筒的內壁上設置有可滑動的加固塊，當加固塊移動時，可通過加固面實現鐵芯位的牢固固定，增加鐵芯位置的穩固性，解決了現階段螺母固定方式不夠牢靠，造成鐵芯位不穩的問題。
21. 一種使用方便的防盜螺栓 [ CN110285127 ] :
本發明公開了一種使用方便的防盜螺栓，包括螺栓體、防盜蓋、防脫體、凹槽、彈簧、阻擋體和拆卸孔，所述螺栓體的帽體的前端形成有裙邊，所述防盜蓋為T形結構，所述防盜蓋的小直徑段和大直徑段分別套設在帽體和裙邊上，所述裙邊的上端設有平面，所述平面上設有凹槽，所述凹槽內設有彈簧和阻擋體，所述彈簧的兩端分別與凹槽和阻擋體固定連接，所述防盜蓋的大直徑段的內壁設有位於阻擋體前端的防脫體，與現有技術相比，能夠採用專用工具進行拆卸，降低成本，並且使用方便。
22. Shortened Fastener With Locally Controlled Thread Height [ US20240077100 ] :
一種外螺紋反螺紋緊固件，包括：基本圓形的桿部，其具有引導端、扭矩端以及圍繞所述桿部的圓週的多個外螺紋，所述多個外螺紋包括：圍繞至少一部分的標準螺紋具有柄部的圓週的直徑並且具有標準螺紋輪廓，其中標準螺紋的寬度和螺紋角能夠與相應的內螺紋接合，其中標準螺紋的大直徑在大直徑下限和大直徑上限之間直徑限制；過渡螺紋，圍繞柄的圓週的至少一部分，並且具有過渡螺紋輪廓，該過渡螺紋輪廓的寬度和螺紋角與標準螺紋的寬度和螺紋角相似，能夠與相應的內螺紋接合；防錯螺紋，圍繞柄的圓週的至少一部分，並具有防錯螺紋輪廓和外徑，其構造成促進陽防錯螺紋緊固件與陰緊固件的對準；導引螺紋圍繞桿部圓週的至少一部分並具有導引螺紋輪廓，並且其中過渡螺紋輪廓具有從標準螺紋的大徑下限過渡到反螺紋的外徑的高度。- 交叉螺紋。
A male anti-cross threading fastener comprising: a substantially round shank having a lead end, a torque end, and a plurality of male threads around a circumference of the shank, the plurality of male threads comprising: a standard thread around at least a portion of the circumference of the shank and having a standard thread contour, wherein a width and a thread angle of the standard thread enables engagement with corresponding female threads, wherein the major diameter of the standard thread is between a lower major diameter limit and a higher major diameter limit; a transitional thread around at least a portion of the circumference of the shank and having a transitional thread contour with a width and a thread angle similar to the width and thread angle of the standard thread that enables engagement with corresponding female threads; an anti-cross thread around at least a portion of the circumference of the shank and having an anti-cross thread contour and an outside diameter configured to promote alignment of the male anti-cross thread fastener with a female fastener; and a lead thread around at least a portion of the circumference of the shank and having a lead thread contour, and wherein the transitional thread contour has a height that transitions from the lower major diameter limit of the standard thread to the outside diameter of the anti-cross thread.
23. 一種卡扣式螺栓及其使用方法 [ CN110094405 ] :
一種卡扣式螺栓及其使用方法，屬於緊固件領域，所述的卡扣式螺栓由卡扣部（1）、連接杆（2）和螺栓杆部（3）組成，所述卡扣部（1）的上部為尖端朝上的錐體，所述卡扣部（1）的下部為柱體，所述卡扣部（1）的上部錐體與下部柱體在軸向截面上構成傘型，所述傘型邊沿的臺階面為卡扣擋部（11），所述卡扣部（1）上軸向對稱開設有形變槽（12），在垂直於形變槽（12）的卡扣部（1）兩側邊切有平面（13）。使用中安裝方法為先將變下連接件和卡扣式螺栓連接，再將上連接件與卡扣式螺栓連接，拆卸方法為將卡扣式螺栓取出即可拆卸。安裝和拆卸省時，省力，質輕。
24. 一種用於連接風電機組變槳軸承的高強螺栓及安裝方法 [ CN117685281 ] :
本發明公開了一種用於連接風電機組變槳軸承的高強螺栓及安裝方法，包括螺栓本體，螺栓本體頂部設置有放置孔，且放置孔頂端設置有兩個卡位槽，放置孔外壁等距離設置有多個通孔一，且放置孔內壁滑動連接有中空筒，中空筒頂端對稱固定連接有兩個凸塊，且凸塊與卡位槽間隙配合，中空筒內部設置有多個撞擊球，且相鄰兩個撞擊球之間均固定連接有彈性繩，最上方的撞擊球通過彈性繩固定連接有固定柱，且固定柱固定連接於中空筒內壁。本發明能夠通過螺栓本體上的通孔一將防腐蝕劑塗抹在變槳軸承的螺栓孔內壁上形成防腐蝕層，防止點蝕發生，能夠避免因點蝕而萌生裂紋，從而防止變槳軸承的疲勞斷裂。
25. 一種自鎖式緊固螺杆 [ CN220556015 ] :
本實用新型公開了一種自鎖式緊固螺杆，包括螺頭主體以及構造於螺頭主體底端中心的螺杆主體，所述螺頭主體頂端的中心開設有凹槽，所述螺杆主體內開設有空腔，且凹槽內活動設置有延伸入空腔的緊固螺栓，所述螺杆主體的外緣面兩側的底端均開設有矩形槽，且矩形槽內活動設置有推擠塊，所述推擠塊的內側居中構造有凹座，且緊固螺栓的外緣面底端固定安裝有同時抵接兩塊凹座的凸環，所述矩形槽的兩側均對稱開設有兩個導向槽，且兩個導向槽均接通於空腔，所述推擠塊的兩側朝向緊固螺栓的一端對稱構造有兩塊導向鍵。該自鎖式緊固螺杆，具備擴張自鎖功能，可提高與螺孔連接的穩定性，大大提高了對螺孔進行鎖止時的緊固效果，實用性較強。
----
二、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『一種緊固件墊片及防鬆緊固件、一種帶有鎖緊功能的緊固螺栓、一種止退防鬆螺母、一種組合式防鬆脫自鎖螺母元件、Non-loosening fastening structure、楔子不鬆動螺母、一種便於拆卸的防鬆螺栓、一種固定牢固的馬車螺栓、一種防鬆緊固螺母、一種防脫螺母結構、防鬆螺母、一種汽車輪轂用螺母、一種自鎖唐氏螺栓、一種鬆不脫螺釘元件、Non-loosening bolt、Endplay or preload settable lock nut、一種防鬆自鎖螺帽、Safety washer for improved control of bolt tension and high antiloosening effect、一種特種緊固件及其生產方法』等專利，以下為本期專利摘要說明。

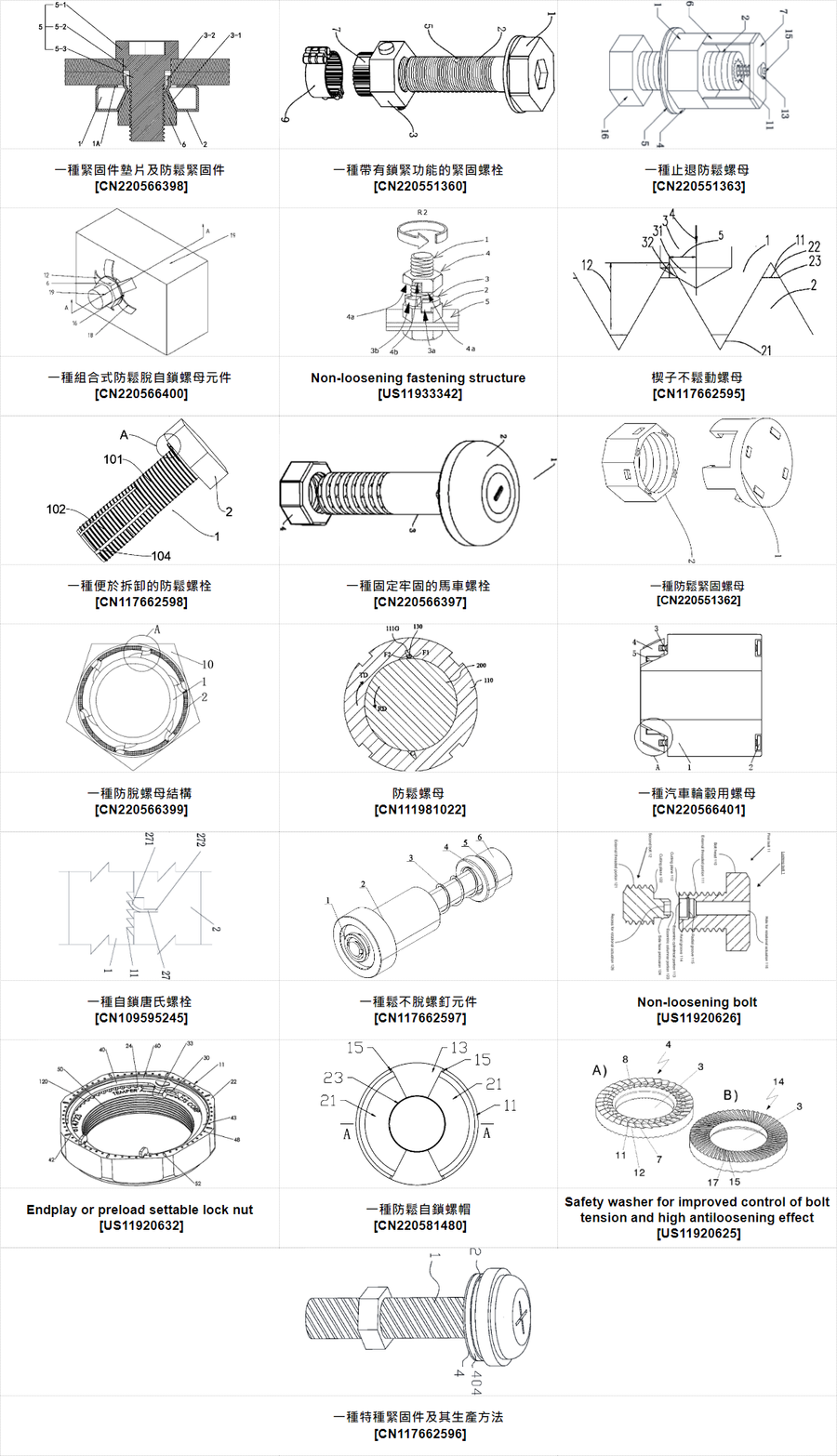

#專利代表圖 :
----
#專利摘要：
01. 一種緊固件墊片及防鬆緊固件 [ CN220566398 ] :
本實用新型公開了一種緊固件墊片及防鬆緊固件，外圈部分的第一端用於抵住工件表面；連接環的外圈連接於外圈部分的第二端，連接環的內圈呈正多邊形；每個第一彎折片依次包括傾斜部分、過渡部分、圓弧部分；多個第一彎折片的傾斜部分分別連接於連接環內圈的多個邊緣，形成配合螺母的棱臺形膨脹區域；多個第一彎折片的圓弧部分超出外圈部分的第一端，超出的圓弧部分用於：插入工件通孔，在膨脹區域向外脹開後，抵住工件通孔內壁。
02. 一種帶有鎖緊功能的緊固螺栓 [ CN220551360 ] :
本實用新型公開了一種帶有鎖緊功能的緊固螺栓，包括螺帽、螺柱、緊固螺母、緊固環和鎖緊套環，所述螺帽的底部中心處固定連接有螺柱，所述螺柱上連接有緊固螺母，所述緊固螺母上貫穿連接有限位杆並貫穿至螺柱，所述緊固環的外側設置有鎖緊套環，所述鎖緊套環的中部貫穿連接有軸銷，所述鎖緊套環上貫穿連接有固定螺杆，所述固定螺杆上螺紋連接有固定螺母。本實用新型通過限位杆、螺孔與限位螺母的設置，當緊固螺母擰轉在螺柱上時，將限位杆對準螺孔插進去，再通過限位螺杆進行鎖緊固定，由此能夠對螺柱與緊固螺母的連接進行初步限位作用，避免螺柱與緊固螺母出現連接鬆動，保證螺柱與緊固螺母連接的牢固性。
03. 一種止退防鬆螺母 [ CN220551363 ] :
本實用新型涉及螺母技術領域，且公開了一種止退防鬆螺母，解決了通過擰緊兩個固定螺栓，能夠固定螺母主體在螺栓上的位置，但是兩個固定螺栓仍採用螺紋連接的方式與螺母主體連接，對螺母主體的鎖定效果差的技術問題；包括六角螺母和螺栓杆，六角螺母與螺栓杆螺紋連接，螺栓杆頂端的中部開設有齒輪槽，六角螺母的頂端通過兩個筋板固定連接有水平板，水平板頂端的中部開設有方孔，水平板通過方孔滑動連接有方杆，方杆的表面套設有支撐彈簧；本實用新型通過拉紐拉動方杆，能夠使齒輪盤壓縮支撐彈簧，齒輪盤能夠收縮，不會阻礙六角螺母的旋轉，便於將六角螺母旋在螺栓杆上，六角螺母配合螺栓杆的螺栓頭能夠對物體固定。
04. 一種組合式防鬆脫自鎖螺母元件 [ CN220566400 ] :
本實用新型屬於螺栓技術領域，尤其涉及一種組合式防鬆脫自鎖螺母元件，包括：螺栓本體，螺栓本體一端設置有螺頭，另一端設置有形變端，形變端上設置有空腔，空腔上設置有形變切口，螺栓壁面上成型有第一螺紋段，第一螺紋段處於螺頭與形變腔之間，形變腔內設置有連接柱，連接柱上型有第二螺紋段；螺母，螺母上成型有連接孔，連接孔內設置有第三螺紋段，連接孔與連接柱連接，並在與第二螺紋段配合過程中破壞形變端結構。
05. Non-loosening fastening structure [ US11933342 ] :
提供一個結構簡單、不鬆脫的左右螺紋交叉成型螺栓的緊固結構。包括具有凹部的右螺母、具有防旋轉突出部和舌部的彈性部件以及具有錐面和凹部的左螺母。用右螺帽鎖緊螺栓並安裝彈性件後，用左螺帽壓緊彈性件的舌部，使舌部跳至左螺帽的凹部中，將左螺帽鎖緊並緊固。如圖所示。如圖9所示，也可以將右螺帽改為左螺帽、將彈性構件改為彈性構件、將左螺帽改為右螺帽來建構緊固結構。
To provide a fastening structure for fastening a left-right screw intersection forming bolt, which has a simple structure and does not loosen. A right screw nut having a recess, an elastic member having a rotation-preventing protrusion and a tongue portion, and a left screw nut having a tapered surface and a recess are included. After the bolt is tightened with the right screw nut and the elastic member is mounted, the tongue portion of the elastic member is tightened while being pressed with the left screw nut, so that the tongue portion jumps up to the recess of the left screw nut, and the left screw nut is locked and fastened. As illustrated in FIG. 9, the fastening structure can also be configured by changing the right screw nut to a left screw nut, the elastic member to an elastic member, and the left screw nut to a right screw nut.
06. 楔子不鬆動螺母 [ CN117662595 ] :
本發明涉及一種螺母不鬆動技術，尤其涉及用於機械螺母螺栓聯接的螺母不鬆動技術。在螺母1螺栓2聯接中，其螺母1的內螺紋11上徑向設置著頭部是母線32為直線或曲線的外錐體31的楔子3，楔子3徑向垂直設置在螺母內螺紋11大徑12前後一定工藝偏置量5處，使楔子頭部的外錐體的母線32與螺栓外螺紋螺旋面的外棱23相貫，楔子3與推力裝置4同軸，楔子3在推力裝置4的徑向力的作用下，外錐體母線32對螺栓外螺紋螺旋面的外棱23作楔形作用，卡住、咬合螺栓外螺紋21螺旋面的外棱23，使螺母螺栓聯接在橫向載荷、交變載荷或振動狀態下不會發生螺旋位移，保證了螺母螺栓安全聯接。替代進口的高鐵、發電機、發動機、球磨機等永不鬆動螺母。
07. 一種便於拆卸的防鬆螺栓 [ CN117662598 ] :
本發明涉及螺栓技術領域，且公開了一種便於拆卸的防鬆螺栓，包括螺栓杆體，螺栓杆體的端部固定連接有螺栓帽體，螺栓杆體與螺帽或螺孔配合，螺栓帽體方便轉動螺栓杆體，螺栓杆體包括直螺紋杆和錐形螺紋杆，直螺紋杆與螺栓帽體進行連接，錐形螺紋杆固定連接在直螺紋杆的底部，通過在直螺紋杆的底部設置錐形螺紋杆，並在錐形螺紋杆的軸心開設收縮孔，並在錐形螺紋杆的外表面開設條形貫穿槽與收縮孔貫通，從而使錐形螺紋杆能夠向內發生形變，在使用螺栓進行連接的時候，錐形螺紋杆受壓收縮，並在錐形螺紋杆向外張力的作用下對螺孔或螺帽的內部施壓，從而使螺栓實現防鬆的目的，而拆卸的時候，只需要正常旋轉，即可完成拆卸。
08. 一種固定牢固的馬車螺栓 [ CN220566397 ] :
本實用新型公開了一種固定牢固的馬車螺栓，涉及馬車螺栓技術領域，而本實用新型包括馬車螺栓本體，馬車螺栓本體內可拆卸安裝有定位杆，定位杆的底面固定安裝有均勻分佈的針頭，連接塊和螺杆內均開設有插孔，螺杆可拆卸安裝在插孔內，螺杆內插孔的底部開設有放置槽，放置槽內放置有膠液袋，膠液袋內存放有固定膠液，使定位杆底面均勻安裝的針頭紮破膠液袋，將膠液袋內存放的固定膠液放出，當膠液袋通過針頭紮破後，膠液袋內存放的固定膠液流入到放液槽內，通過放液槽流進外螺紋表面內均勻開設的放液孔內，從放液孔內流出，通過放液孔內流出的固定膠液對螺杆表面外螺紋與螺帽內連接處進行加固處理，防止螺帽出現滑絲現象。
09. 一種防鬆緊固螺母 [ CN220551362 ] :
本實用新型公開了一種防鬆緊固螺母，包括緊固蓋，所述緊固蓋的頂端開設有第一貫通孔，所述第一貫通孔的內部插接有緊固件，所述緊固件的底端固定連接有插接板，所述緊固蓋的底端四角分別固定連接有定位外掛程式，所述定位外掛程式的底端凸塊卡接於定位插槽的內部，且所述定位插槽開設於固定螺母的側壁，通過將緊固蓋與固定螺母一起通過緊固件插接而固定，從而限制螺絲的活動空間，進而防止螺絲在震動時產生鬆動以及通過定位外掛程式插接於固定螺母的側壁來防止因為震動而導致緊固蓋掉落的可能性，進一步加緊了緊固蓋和固定螺母的卡接連接方式。
10. 一種防脫螺母結構 [ CN220566399 ] :
本實用新型涉及螺母技術領域，具體是指一種防脫螺母結構，包括內環和外環，所述內環轉動設於外環內，所述內環內壁設有與螺栓適配的螺紋，所述內環外壁設有固定凸齒，所述固定凸齒一側為斜面，另一側為徑向平面，所述外環內壁設有活動凸齒，所述活動凸齒一側為斜面，另一側為與固定凸齒徑向平面適配的端面，所述活動凸齒的端面與固定凸齒的徑向平面抵接時，兩者不可相對移動，此時通過轉動外環可同步帶動內環轉動，從而將內環在螺栓上移動，在反向轉動外環時，活動凸齒的斜面與固定凸齒的斜面滑動接觸，此時外環轉動無法帶動內環轉動，確保內環在安裝好後，能避免被拆卸下來。
11. 防鬆螺母 [ CN111981022 ] :
本發明提供一種防鬆螺母，其用於螺合在軸件(200)的外周，包括螺母主體(110)和止擋件(130)，螺母主體(110)具有防鬆腔(111)，防鬆腔(111)包括止擋槽(111G)，止擋槽(111G)包括位於防鬆螺母(100)的旋緊方向(TD)前方的第一面(F1)和位於旋緊方向(TD)後方的第二面(F2)，當止擋件(130)同時抵靠到第一面(F1)和與軸件(200)的外周面共面的曲面時，止擋件(130)與第一面(F1)接觸於點T，在與螺母主體(110)的軸向垂直且經過點T的第一平面內，止擋件(130)的截面呈圓心為點C1的圓形，連接點C1、點T和軸件(200)在第一平面內的截面圓的圓心點D1，得到角TC1D1為鈍角。本發明的防鬆螺母在例如跟隨軸件長時間的正轉和反轉的過程中不容易鬆脫。
12. 一種汽車輪轂用螺母 [ CN220566401 ] :
本實用新型公開了一種汽車輪轂用螺母，包括螺母本體，所述螺母本體靠近錐型面的一端套設有錐型耐磨環，所述螺母本體遠離錐型耐磨環的一端插設有螺杆，所述螺杆與螺母本體之間為轉動連接，所述錐型耐磨環的側壁上設有與螺杆相對應的螺孔，所述螺孔內側壁上設有與螺杆相嚙合的內螺紋，所述螺杆的一端貫穿螺母本體並延伸至螺孔內。本實用新型在螺母的錐型面設置耐磨結構，提高螺母的耐磨效果、延長使用壽命並提高安全係數，同時，耐磨結構可進行更換，具有一定推廣價值。
13. 一種自鎖唐氏螺栓 [ CN109595245 ] :
本發明提供了一種自鎖唐氏螺栓，包括右旋螺母、左旋螺母及設置有唐氏螺紋的螺杆；所述左旋螺母及左旋螺母的內部均設置有螺紋；右旋螺母的第一端面上設置有多個卡位，所述卡位以所述右旋螺母的中心為中心呈中心對稱分佈形成卡位環；左旋螺母的第三端面上設置有多個卡頭槽；所述卡頭槽以所述左旋螺母的中心為中心呈中心對稱分佈；所述卡頭槽內設置有卡頭片，所述卡頭片伸出所述卡頭槽的一端向背向所述左旋螺母旋轉的方向彎曲，具體為限位端；所述左旋螺母向左旋轉，所述限位端進入卡位實現所述左旋螺母與右旋螺母在旋轉方向上的相互限位。應用本技術方案可實現螺栓在使用過程中能夠避免鬆動。
14. 一種鬆不脫螺釘元件 [ CN117662597 ] :
本發明公開了一種鬆不脫螺釘元件，包括螺釘，螺釘包括頭部和杆部，杆部遠離頭部的一端穿過第一部件後與第二部件螺紋連接，杆部遠離頭部的一端外側沿長度方向設置有導向槽，導向槽內遠離頭部的一端設置有第一卡箍；杆部上套設有擋圈和彈性件，擋圈位於第一部件與第二部件之間，擋圈的內側設置有第二卡箍，第二卡箍滑動連接在導向槽中，第二卡箍的內徑小於第一卡箍的外徑，彈性件位於頭部與第一部件之間。本發明中，第一卡箍能夠限制第二卡箍沿螺釘長度方向的移動，即能使擋圈的第二卡箍始終被限制在導向槽中，以確保螺釘從第二部件上擰出後仍連接在第一部件上，從而在根本上解決螺釘掉落在機載電子設備內部的問題。
15. Non-loosening bolt [ US11920626 ] :
在螺栓的背景下提供了一種用於實現防鬆能力的方法，例如將使得可以容易且快速地執行緊固操作，並且例如將使得可以以堅固且可靠的方式獲得防鬆效果。由具有螺栓頭部的第一螺栓11和具有螺紋前端的第二螺栓12構成，其形式為單個螺栓在其軸線的中間位置處相對於其軸線垂直地被切割成兩部分。第二螺栓12在切割面122處，以相對於第二螺栓12的軸偏心的方式沿軸向向外突出地設置有直徑比第二螺栓12的軸的直徑小的偏心柱部123。與中心軸垂直的方向，在偏心柱部123的外周側面形成有側面突出部124。第一螺栓11在切割面112上相對於與中心軸線垂直的方向偏心地形成有與偏心柱部123配合的偏心圓筒部113，在與中心軸線平行的方向上形成有軸向槽114。徑向槽115在其內部沿徑向形成。構成鎖緊螺栓1的整體。
Provided in the context of a bolt is a method for achieving antiloosening capability such as will make it possible for tightening operations to be carried out easily and rapidly, and such as will make it possible to obtain antiloosening effect in robust and reliable fashion. Comprised, in such form as if a single bolt had been cut into two perpendicularly with respect to an axis thereof at a location midway along the axis thereof, of first bolt 11 having a bolt head and second bolt 12 having a threaded tip; second bolt 12 being such that an eccentric columnar portion 123 which is smaller in diameter than a diameter of the shaft of the second bolt 12 is provided at cutting plane 122 in such fashion as to protrude outward in an axial direction in eccentric fashion with respect to a direction perpendicular to a central axis, and such that side face protrusion 124 is formed at an outside circumferential side face of eccentric columnar portion 123; first bolt 11 being such that eccentric cylindrical portion 113 that mates with eccentric columnar portion 123 is formed at cutting plane 112 in eccentric fashion with respect to a direction perpendicular to a central axis, axial groove 114 being formed in a direction parallel to the central axis and radial groove 115 being formed in a radial direction at the interior thereof; the entirety constituting locking bolt 1.
16. Endplay or preload settable lock nut [ US11920632 ] :
鎖緊螺帽可用於將軸承設定為預載或端隙。多個預載標記在螺帽上沿周向間隔開。預載標記之間的距離，對應於當螺帽（i）擰緊以向所述軸承施加預載力或（ii）鬆開以減少在所述軸承上的預載力時施加或減少到所述軸承上的預載預載量的預載標記之間的距離。多個端隙標記也在螺帽上沿周向間隔開。端隙標記之間的距離，對應於當螺帽（i）擰緊以減小軸承上的端隙或（ii）鬆開以增加所述軸承中的端隙時所述軸承中增加或減小的端隙的預選量。端隙和預載標記的使用使得能夠透過根據端隙標記或預載標記分別調整鎖緊螺帽的旋轉來將車軸或心軸上的軸承設定為端隙設定或預載設定。
A lock nut is useable for setting a bearing to preload or endplay. A plurality of preload markings are circumferentially spaced apart on the nut. The distance between the preload marking corresponding to a preselected amount of preload applied or reduced on said bearing when the nut is (i) tightened to apply a preload force to said bearing or (ii) loosened to reduce a preload force on said bearing, respectively. A plurality of endplay markings are also circumferentially spaced apart on the nut. The distance between the endplay markings, corresponding to a preselected amount of endplay increased or reduced in said bearing when the nut is (i) tightened to reduce endplay on the bearing or (ii) loosened to increase endplay in said bearing. The use of endplay and preload markings enables setting of a bearing on an axle or spindle to either an endplay setting or a preload setting by adjusting the rotation of the lock nut according to the endplay markings or the preload markings, respectively.
17. 一種防鬆自鎖螺帽 [ CN220581480 ] :
一種防鬆自鎖螺帽，屬於標準件技術領域，該防鬆自鎖螺帽，包括螺帽本體，所述螺帽本體的一端沿周向設置有多個隔離槽，所述隔離槽將所述螺帽本體分割成主體部和自鎖部，所述自鎖部與所述主體部端面之間的夾角為銳角，本實用新型的有益效果是，該防鬆自鎖螺帽結構簡單，製造成本低，安裝和拆卸方便，可實現可靠的防鬆鎖緊。
18. Safety washer for improved control of bolt tension and high antiloosening effect [ US11920625 ] :
本發明涉及一種墊圈，其具有中心孔、螺栓頭下接合面（頭下面）以及兩表面均具有鋸齒的軸承接合面（軸承面），其中螺栓頭下接合面上的鋸齒包括一種鋸齒結構，墊圈的螺栓下頭配合面俯視時鋸齒結構的邊緣呈迴旋鏢形狀，螺栓下頭配合面內周有倒角，其上有鋸齒。軸承接合表麵包括多個齒，在螺栓頭部接合表面在的俯視圖中，這些齒沿著從墊圈表面的內圓周到外圓週的方向延伸並且相對於源自墊圈中心的徑向延伸的直線傾斜，並且鋸齒的橫截面中的齒和鋸齒結構的邊緣的頂部被倒圓。
The present invention relates to a washer having a having central hole, a bolt under head engaging surface (under head surface) and a bearing engaging surface (bearing surface) with a serration on both surfaces, whereinthe serration on the bolt under head engaging surface comprises a saw tooth structure,the edges of the saw tooth structure in top view of the bolt under head engaging surface of the washer have a boomerang-like shape,the bolt under head engaging surface has a chamfer on its inner periphery,the serration on the bearing engaging surface comprises a plurality of teeth which in top view of the bolt under head engaging surface run in the direction from the inner to the outer circumference of the washer surface and which are inclined with regard to radially extending straight lines originating from the washer center, andthe top sections of the edges of both the teeth and the saw tooth structure in cross-sectional view of the serrations are rounded.
19. 一種特種緊固件及其生產方法 [ CN117662596 ] :
本發明公開了一種特種緊固件及其生產方法，涉及機械零部件技術領域，包括螺杆，還包括內墊環，其套設於螺杆外，所述螺杆內壁彈性安裝有墊環防脫件，內墊環的一面與螺杆的杆頭相抵，另一面轉動安裝有外墊環，防鬆止回件，其固定於外墊環的頂面，且內墊環中開設有供防鬆止回件活動的空腔，所述內墊環和外墊環之間安裝有與該空腔相連通的儲氣氣囊，當所述螺杆逐漸擰緊時，擠壓儲氣氣囊迫使防鬆止回件與螺杆的杆頭抵緊。本發明通過設置墊環防脫件，能夠在內墊環套接後對其進行限位，在完全擰緊後，原本用來防止內墊環脫落的墊環防脫件又會壓緊外墊環，利用墊環防脫件和防鬆止回件來有效避免螺杆反向轉動導致緊固件發生鬆動，提高連接的強度。
----
三、以『緊固於壁或類似件內之銷釘或其他器件，通過將其插入為此而製作的壁孔內緊固』(F16B013)為主要IPC分類號之扣件相關專利：
本項分類號(F16B013)之專利包括『嵌入式固定螺絲、一種外脹型螺絲、用於將固定物固定到軟建築結構的鑽孔的多用途螺栓單元、用於減少異物碎片的直柄端螺釘、一種螺母緊固裝置、Hollow Wall Fastener、Hollow Wall Fastener、膨脹螺栓組、一種新型膨脹螺栓元件、一種爆炸式膨脹螺栓、一種有色金屬材料製造聲屏障專用限位元螺栓、一種單邊緊固螺栓元件、Expansion anchor with forwards and rearwards grooves、可拆卸錨位固定式脹栓、WALL ANCHOR、一種連接扣件、具有可變形的擴展部分的牆壁錨定件』等專利，以下為本期專利摘要說明。

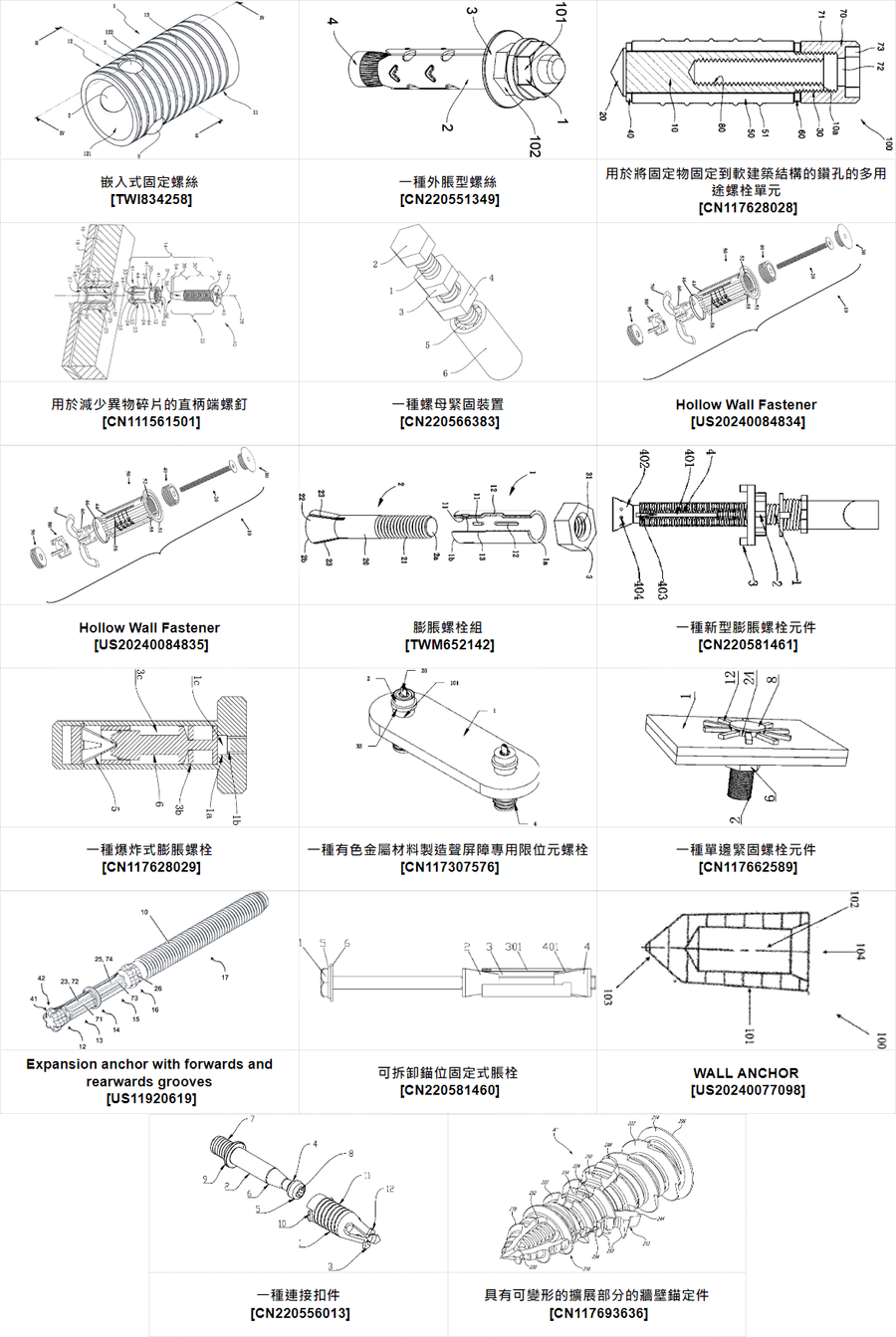

#專利代表圖 :
----
#專利摘要：
01. 嵌入式固定螺絲 [ TWI834258 ] :
本發明係為一種嵌入式固定螺絲，主要用於穩固嵌入物體(如牆體、花崗石材)內，並鎖入螺絲以掛設或組接其他物件，透過先將嵌入體置入物體中，再將推抵螺絲進行鎖入，進而使推抵珠推抵外固珠向設置於嵌入體卡置段的置珠孔外部位移，進而讓外固珠固定物體內部並使嵌入體卡置在物體上，之後即可將螺絲件鎖入至螺紋槽內，最後將其他物體透過螺絲件穩固的連接或掛設，相較於以往技術，本發明的結構能更穩定的將嵌入體卡置在物體內，即使是石質物體如花岡石材、花岡石牆或花岡石加工件，本發明亦能穩固的嵌入於內部並連接螺絲件。
02. 一種外脹型螺絲 [ CN220551349 ] :
本申請提供了一種外脹型螺絲，包括內襯螺絲和套筒，套筒的內部加工有六個止裂孔，套筒的內部加工有三個連通槽，三個連通槽均連通兩個止裂孔，套筒的外壁固定式連接有六個加強筋，內襯螺絲包括螺紋杆，螺紋杆一側的外部固定式連接有棱柱塊，螺紋杆另一側的外部套接式連接有墊片，螺紋杆遠離棱柱塊一端的外部套接有引導頭；其技術要點為：通過在螺紋杆的外部套接套筒，並引導頭的一端伸入套筒一端的內部，當將螺紋杆旋入牆孔內，引導頭對套筒一端的內壁施壓，使套筒受三個連通槽和六個止裂孔的引導向外部膨脹，將多個加強筋擠壓在牆孔內壁處，可以快速完成內襯螺絲的固定工作，不受內襯螺絲的安裝角度的限制。
03. 用於將固定物固定到軟建築結構的鑽孔的多用途螺栓單元 [ CN117628028 ] :
本發明涉及一種用於將固定物固定到形成於軟建築結構中的鑽孔的多用途螺栓單元，其特徵在於，包括：圓柱本體，插入於軟建築結構的鑽孔；前端凸緣，形成於圓柱本體的下端，並且具有大於圓柱本體的外徑；上部螺紋表面部，在與前端凸緣隔開的狀態下形成於圓柱本體的上部側；彈性密封管，插入圓柱本體外並支承在所述前端凸緣；上墊圈，夾套在圓柱本體並支承在彈性密封管的上端；壓緊螺母，螺紋結合到上部螺紋表面部，並對上墊圈進行加壓以使彈性密封管膨脹；以及緊固螺槽，形成於圓柱本體的內側並通過壓緊螺母向上部側開口。
04. 用於減少異物碎片的直柄端螺釘 [ CN111561501 ] :
本申請公開了用於減少異物碎片的直柄端螺釘。一種緊固件包括限定螺紋的軸的第一部分和從軸的第一部分延伸的軸的第二部分，該第二部分包括平坦彎曲表面。一種用於將緊固件固定到e型螺母的方法，該方法包括以下步驟：將定位在e型螺母內的緊固件插入到開口中，該開口由待固定在一起的至少兩個部件限定並延伸穿過該至少兩個部件，其中：緊固件的軸的第一部分限定螺紋；並且從軸的第一部分延伸的緊固件的軸的第二部分限定彎曲平坦表面。
05. 一種螺母緊固裝置 [ CN220566383 ] :
本實用新型公開了一種螺母緊固裝置，包括螺柱，螺柱的一端固定連接有螺柱頭部，螺柱的另一端設有嵌入體，螺柱位於螺柱頭部與嵌入體之間螺紋連接有六角螺母，螺柱位於六角螺母與嵌入體之間套設有墊片，嵌入體的外表面開設有若干個槽體，若干個槽體的內部設有鋼珠，嵌入體套設於安裝部中，且嵌入體內部設有錐形台；該螺母緊固裝置通過若干個槽體，且槽體內部設有鋼珠，因此當錐形台向外移動的時候，鋼珠在槽體中向淺的位置滾動，形成楔形效應，達到緊固目的。
06. Hollow Wall Fastener [ US20240084834 ] :
空心牆壁緊固件的改進，使用帶有外唇的圓柱形外殼，透過減少高負載應力點並將質量集中在靠近牆壁的地方，更有效地將垂直負載應力分佈到牆壁上。此緊固件使用以伸展和展開運動方式部署和安裝的臂，使張力和負載的中心保持更靠近牆壁。外殼使用槽形凹槽將手臂與圓柱形外殼對齊。緊固件在安裝前可調節，以設定牆壁的厚度以獲得最佳的抓握力。臂透過沿著 z 軸（垂直於內壁）的相反方向施加的直接壓力來固定緊固件。臂可以縮回到圓柱形外殼中，以便從牆壁、天花板或地板上移除緊固件。
Improvements in a hollow wall fastener that uses a cylindrical outer casing with an outer lip to distribute vertical load stress to the wall more efficiently by reducing high-load stress points and centering mass nearer the wall. The fastener uses arms that deploy and install in a reaching and spreading motion that allows the center of tension and load to remain closer to the wall. The housing uses channeled grooves that align the arms with the cylindrical outer casing. The fastener is adjustable prior to installation to set the thickness of the wall for an optimal grip. The arms secure the fastener by direct pressure applied from opposite directions along the z-axis, perpendicular to the interior wall. The arms can be retracted back into the cylindrical outer housing for removal of the fastener from the wall, ceiling, or floor.
07. Hollow Wall Fastener [ US20240084835 ] :
空心牆壁緊固件的改進，使用帶有外唇的圓柱形外殼，透過減少高負載應力點並將質量集中在靠近牆壁的地方，更有效地將垂直負載應力分佈到牆壁上。此緊固件使用以伸展和展開運動方式部署和安裝的臂，使張力和負載的中心保持更靠近牆壁。外殼使用槽形凹槽將手臂與圓柱形外殼對齊。緊固件在安裝前可調節，以設定牆壁的厚度以獲得最佳的抓握力。臂透過沿著 z 軸（垂直於內壁）的相反方向施加的直接壓力來固定緊固件。臂可以縮回到圓柱形外殼中，以便從牆壁、天花板或地板上移除緊固件。
Improvements in a hollow wall fastener that uses a cylindrical outer casing with an outer lip to distribute vertical load stress to the wall more efficiently by reducing high-load stress points and centering mass nearer the wall. The fastener uses arms that deploy and install in a reaching and spreading motion that allows the center of tension and load to remain closer to the wall. The housing uses channeled grooves that align the arms with the cylindrical outer casing. The fastener is adjustable prior to installation to set the thickness of the wall for an optimal grip. The arms secure the fastener by direct pressure applied from opposite directions along the z-axis, perpendicular to the interior wall. The arms can be retracted back into the cylindrical outer housing for removal of the fastener from the wall, ceiling, or floor.
08. 膨脹螺栓組 [ TWM652142 ] :
一種膨脹螺栓組，用以解決習知膨脹螺栓組之筒體不易擴張的問題。係包含：一筒體供一螺桿置入，藉由該螺桿或該筒體具有相配合之錐形部，以使該筒體可以成徑向擴張，以使該膨脹螺栓組可以牢固地定位於一固定物的孔中。
09. 一種新型膨脹螺栓元件 [ CN220581461 ] :
本實用新型涉及膨脹螺栓技術領域，提供一種新型膨脹螺栓元件，包括螺栓主體、第一螺母和膨脹套，螺栓主體的外側螺紋連接有第一螺母，第一螺母的底端設置有防轉動結構，防轉動結構的底端焊接有膨脹套，膨脹套兩端的底部開設有易膨脹結構。本實用新型通過設置有組合結構，因為傳統的螺栓頭有直頭和彎頭兩種在使用過程沒法易於更換螺栓頭，通過第二螺母和外螺紋來將一端深入第二凹槽內部的螺栓主體進行固定，再通過第二凸塊來固定螺栓主體防止其在第二凹槽的內部轉動，避免了攜帶多種的螺栓的繁瑣性，從而加強了該新型膨脹螺栓元件在使用過程中的便捷性。
10. 一種爆炸式膨脹螺栓 [ CN117628029 ] :
一種爆炸式膨脹螺栓，具有第一狀態和第二狀態且包括：筒身，包括筒頭和外筒，其中，所述外筒中設有容納腔室，所述容納腔室內可移動的設有撞針，所述撞針相對於所述外筒在使所述撞針在具有最短軸向移動距離的第一位置和具有最長軸向移動距離第二位置之間可動的設置；以及爆炸件，所述爆炸件在第一狀態時位於所述外筒內，所述爆炸件在第二狀態時部分位於所述外筒外，且通過改變所述撞針的第一位置和第二位置可使所述爆炸式膨脹螺栓在第一狀態和第二狀態之間切換，採用上述結構的爆炸式膨脹螺栓，通過改變撞針的軸向位置來使爆炸件的部分結構伸出外筒，採用這種結構比現有的膨脹螺栓的結構更加簡單，膨脹的過程更加順暢。
11. 一種有色金屬材料製造聲屏障專用限位元螺栓 [ CN117307576 ] :
本發明屬於機械零件技術領域，提供了一種有色金屬材料製造聲屏障專用限位元螺栓，包括限位件，限位件對稱開設有限位孔，限位孔為螺紋孔，兩個限位孔的內壁設置有螺杆外杆，螺杆外杆的內壁開設有活動螺紋槽，活動螺紋槽的內壁設置有活動螺條；當操作人員先將螺杆內杆插入，在活動螺條的內壁固定連接的轉動塊的內部的轉動輪的作用下，會順利的進入螺杆外杆的內部，活動螺條在螺杆內杆的擠壓作用下，會向外運動，並被固定，從而方便被投入使用，在活動螺條固定好後，操作人員再將使整個螺杆外杆轉動，可以方便地調節限位螺栓的大小，從而完成多種情況下的安裝工作。
12. 一種單邊緊固螺栓元件 [ CN117662589 ] :
本發明屬於建築物技術領域，尤其是一種單邊緊固螺栓元件，針對在長期使用中，由於鬆動、振動或其他外力作用，套管可能會失去摩擦力的問題，現提出以下方案，包括兩個建築物面板，兩個建築物面板之間對稱開設有固定孔，兩個固定孔的內部活動穿插有金屬螺杆，金屬螺杆的外壁套設有保護墊，金屬螺杆的外壁螺紋連接有金屬螺母，金屬螺杆的一端固定安裝有插杆，插杆的一端固定安裝有限位墊，插杆的外壁套設有活動套。本發明在使用時，矩形限位板體打開後擴大限位元直徑，將金屬螺杆一端與建築物面板相互擠壓限位元，從而實現金屬螺杆的單向安裝，並且矩形限位元板體在打開狀態時，直徑遠遠大於固定孔的開孔尺寸，因此適用不同開孔的建築物面板。
13. Expansion anchor with forwards and rearwards grooves [ US11920619 ] :
一種膨脹錨栓，包括錨栓和位於所述錨栓處的至少一個膨脹殼體，其中所述錨栓包括用於使所述至少一個膨脹殼體膨脹的楔形區域、容納所述膨脹殼體的至少一部分的頸部區域，頸部區域位於楔形區域的後方，鄰接區域形成膨脹殼體的後止動部，鄰接區域位於頸部區域的後方，以及後部區域用於將拉力施加到錨定螺栓中，此後部區域是位於抵接區的後方，其中地腳螺栓設有至少一前向凹槽，位於抵接區的前方。錨定螺栓設置有向後對齊的凹槽，該向後對齊的凹槽與至少一個向前的凹槽對齊，並且位於鄰接區域的後方。
An expansion anchor including an anchor bolt, and at least one expansion shell located at the anchor bolt, wherein the anchor bolt includes a wedge zone for expanding the at least one expansion shell, a neck zone accommodating at least parts of the expansion shell, the neck zone being located rearwardly of the wedge zone, an abutment zone forming a rearward stop for the expansion shell, the abutment zone being located rearwardly of the neck zone, and a rear zone for intruding tensile force into the anchor bolt, the rear zone being located rearwardly of the abutment zone, wherein the anchor bolt is provided with at least one forwards groove, located in front of the abutment zone. The anchor bolt is provided with an aligned rearwards groove, which is aligned with the at least one forwards groove, and which is located rearwardly of the abutment zone.
14. 可拆卸錨位固定式脹栓 [ CN220581460 ] :
本實用新型公開了一種可拆卸錨位固定式脹栓，包括螺絲本體、第一錐形套管、膨脹套和第二錐形套管，螺絲本體的螺杆段同軸貫穿膨脹套，第一錐形套管的小頭端和第二錐形套管的小頭端分別從膨脹套的兩端插接於膨脹套內，第一錐形套管的大頭端的外徑和第二錐形套管的大頭端的外徑均大於膨脹套的內徑；第二錐形套管位於膨脹套遠離螺絲本體的螺帽的一端，且第二錐形套管螺紋連接於螺絲本體的螺杆段上，第一錐形套管能夠向膨脹套方向單向移動的安裝於螺絲本體上。本實用新型可以使得第一錐形套管和第二錐形套管相對的擠壓膨脹套，使膨脹套與安裝孔的內壁漲緊，螺絲本體及第一錐形套管可以重複利用，拆卸容易，拆卸後基礎資料表面平整，表面美觀。
15. WALL ANCHOR [ US20240077098 ] :
本發明提供了一種用於將物品錨固到硬牆上的單件式自穿透牆錨，所述牆錨包括剛性體，該剛性體具有：(i)外壁； (ii)用於刺入所述壁的刺穿遠端（無需預先鑽孔）； (iii)通往用於容納螺絲的軸向螺紋凹部的開放近端，其中所述剛性體是不可變形的並且具有至少40HRC(洛氏硬度C)的硬度，例如其不會改變其形狀在插入混凝土/磚牆中時和/或在將螺絲接收到所述軸向螺紋凹部中時具有形狀。
The present invention provides a single-piece self-penetrating wall anchor for anchoring an article to a hardwall, said wall anchor comprising a rigid body having: (i) an outer wall(s); (ii) a piercing distal-end for penetrating into said wall (without prior drilling); and (iii) an open proximal-end leading to an axial threaded recess for receiving a screw, wherein said rigid body is non-deformable and having a hardness of at least 40 HRC (Hardness Rockwell C), such as that is does not change in shape upon insertion into a concrete/brick wall, and/or upon receiving a screw into said axial threaded recess.
16. 一種連接扣件 [ CN220556013 ] :
本實用新型提供一種連接扣件，涉及傢俱配件技術領域，包括母件和公件，所述母件尾端設置有卡位元結構，所述母件設置為中空結構，所述公件頂端設置有卡接結構，所述公件套接在所述母件內，所述卡接結構穿過所述卡位元結構並與所述卡位元結構進行卡接，所述母件通過安裝件進行安裝，本實用新型的有益之處是，該母件與公件之間的通過卡位元結構和卡接結構進行卡合連接，使不同板材之間實現連接，結構簡單、操作方便以及提高安裝效率。
17. 具有可變形的擴展部分的牆壁錨定件 [ CN117693636 ] :
一種用於中空牆壁的錨定件，該錨定件包括主體和錨定構件。主體包括：近端端部，該近端端部適於由可旋轉工具接合以使錨定件繞錨定件的縱向軸線旋轉並且使錨定件逐漸地接合牆壁；遠端端部，該遠端端部適於在錨定件旋轉時切割穿過牆壁；以及柄部，該柄部位於近端端部與遠端端部之間。錨定構件包括可擴展翼部以及限定有孔的本體，可擴展翼部與柄部中限定的相應槽對齊並且能夠在收縮位置與擴展位置之間移位。被引入錨定件中的帶螺紋緊固件接合錨定構件的本體，使得在緊固件充分旋轉時錨定構件的本體朝向近端端部收回，由此使可擴展翼部在牆壁後面穿過槽向外延伸。
----
四、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：
本項分類號(F16B037)之專利包括『一種風力插銷式的鎖緊螺母及加工方法、一種間隙結構連接緊固件及使用方法、一種監測螺栓狀態的螺母元件及系統、一種複合尼龍螺母、一種多功能的異形緊固件、一種防銹潤滑螺母、一種防水防塵端頭螺母、自壓鉚緊固件、一種防盜鎖緊螺母、快裝螺母、安裝螺母、快裝快拆螺母結構、一種自鎖托板螺母結構、一種鎖緊螺母、緊固件、Spacer Nut、AN INSERT ELEMENT AS WELL AS A SETTING METHOD THEREFOR』等專利，以下為本期專利摘要說明。

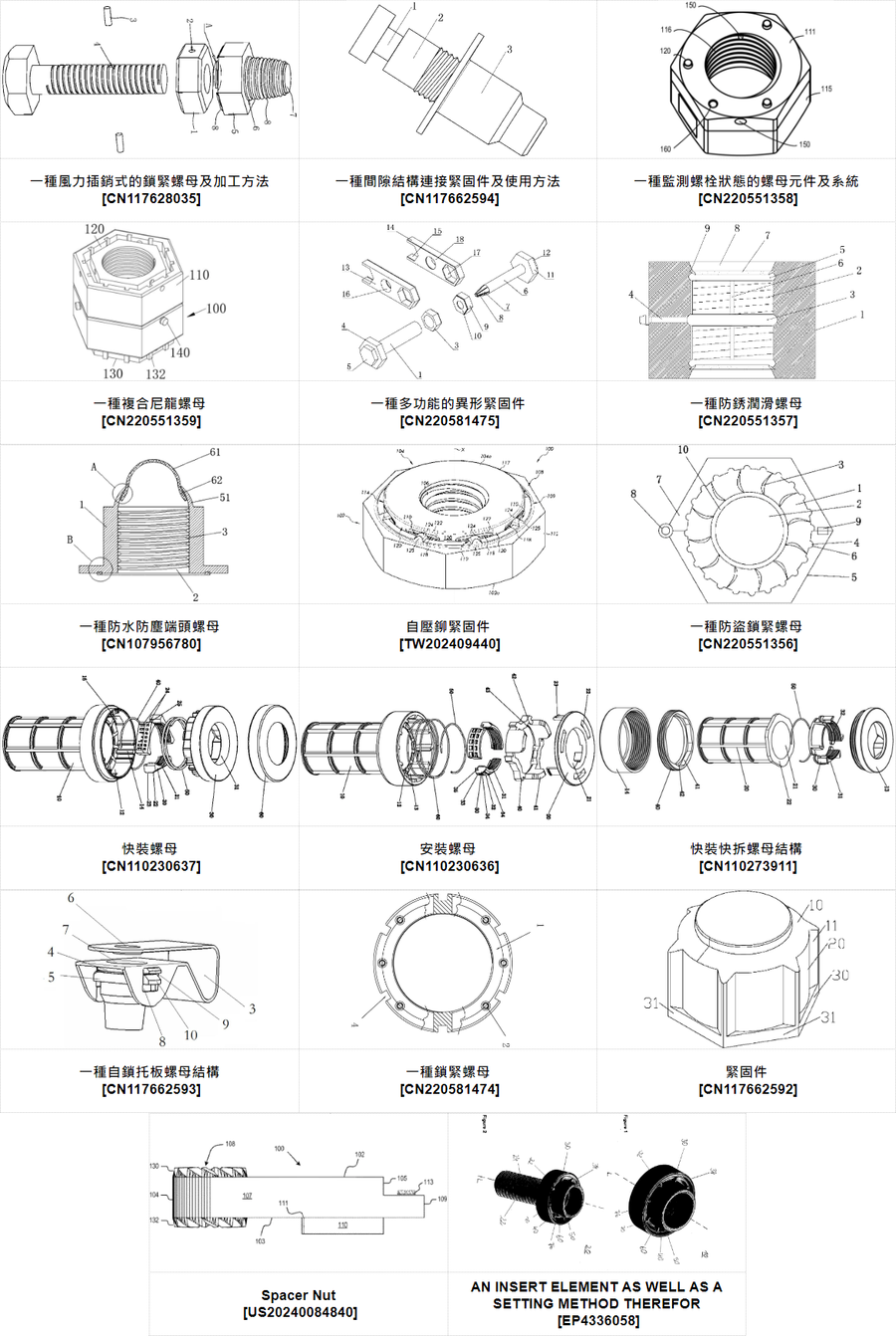

#專利代表圖 :
----
#專利摘要：
01. 一種風力插銷式的鎖緊螺母及加工方法 [ CN117628035 ] :
本申請涉及一種風力插銷式的鎖緊螺母及加工方法，屬於風力發電機連接技術領域，包括螺母和開設在螺母內圈的螺紋槽，所述螺母的側壁上開設有第一通孔，所述第一通孔的軸線方向垂直於螺母的軸線方向，所述螺母上通過第一通孔滑動設置有固定杆，螺栓的側壁開設供固定杆插接的固定槽，所述螺母和螺栓連接部件後，所述固定杆插接在固定槽內。本申請具有確保風力發電機的穩定運行的效果。
02. 一種間隙結構連接緊固件及使用方法 [ CN117662594 ] :
一種間隙結構連接緊固件及使用方法，該連接緊固件包括螺栓、內螺母和外螺母，螺栓的螺紋杆上設有第一外螺紋，內螺母是一個空心的螺杆結構，設有第二外螺紋，內螺母的中心通孔與螺栓的螺紋杆匹配，外螺母有臺階狀的內螺紋孔，該內螺紋孔的下端為直徑較小的第一內螺紋孔，其上端為直徑較大的第二內螺紋孔，第一內螺紋孔和第二內螺紋孔的螺紋方向相反，所述的螺栓的第一外螺紋與外螺母的第一內螺紋孔的螺紋匹配，所述的內螺母的第二外螺紋與外螺母的第二內螺紋孔的螺紋匹配，此種緊固件用於兩個間隙結構的固定連接。
03. 一種監測螺栓狀態的螺母元件及系統 [ CN220551358 ] :
本公開涉及一種監測螺栓狀態的螺母元件，包括：螺母結構殼體，螺母結構殼體包括第一端面、第一端面背面、第二端面、第二端面背面、側面和內螺紋面，第一端面背面被設置在螺母結構殼體的內部與第一端面相背，第二端面背面被設置在螺母結構殼體的內部與第二端面相背，第一端面與第二端面通過側面和內螺紋面連接；被設置在螺母結構殼體內部的觸發模組，觸發模組包括觸壓開關、供電單元和狀態回饋單元；以及至少一個觸碰凸起。以及一種監測螺栓狀態的系統。本公開提供的監測螺栓狀態的螺母元件，具有高整合度、高抗干擾、高可靠性和超低功耗的特點。
04. 一種複合尼龍螺母 [ CN220551359 ] :
本實用新型公開了一種複合尼龍螺母，包括複合螺母元件，複合螺母元件包括至少兩個螺母本體、開設在螺母本體上端外側的卡槽、固定在螺母本體下端外側的卡板和設置在螺母本體外壁的安裝螺栓，上側螺母本體的卡板卡接在下側螺母本體的卡槽內，卡槽和卡板的橫截面為正六邊形，安裝螺栓貫穿螺母本體至卡板中，螺母本體的材質為尼龍。該複合尼龍螺母，複合尼龍螺母由至少兩個螺母本體安裝複合組成，在使用時，操作者可根據實際的使用情況對尼龍螺母的高度進行調節，增強尼龍螺母的實用性，同時固定在卡板外壁的防護墊對卡板和卡槽起到防護的作用，防止卡板直接與卡槽接觸發生磨損，設置的防護墊有效的延長了其使用壽命。
05. 一種多功能的異形緊固件 [ CN220581475 ] :
本實用新型公開了一種多功能的異形緊固件，所述螺紋管的內部開設有內螺紋槽，所述螺紋管的一端部螺紋套接有第一緊固螺母，所述螺紋管的一端固定有第一限位螺帽，所述第一限位螺帽的一端面固定有第一定位螺帽，所述螺紋管的內部螺紋旋入有旋入螺杆，所述旋入螺杆一端固定有疏孔尖頭，所述疏孔尖頭外側固定有耐磨條，本實用新型能夠根據待緊固物體厚度，在螺紋管和旋入螺杆中選擇合適的進行使用，對於緊固孔較大的待緊固物體選用壓板進行安裝，還可以通過兩個壓板夾緊待緊固物體進行緊固，且壓板的卡接槽可以與螺母、螺帽卡接，輔助擰緊，使緊固件的使用功能更多，使用範圍更廣，便於批量生產降低生產成本。
06. 一種防銹潤滑螺母 [ CN220551357 ] :
本實用新型公開了一種防銹潤滑螺母，包括螺母本體、螺紋孔、潤滑環槽、自封注油孔、潤滑副環槽、導油通槽和彈性密封環。本實用新型能夠使螺母通過自封注油孔配合潤滑環槽從內部對螺紋孔進行均勻潤滑防銹，同時還能夠通過彈性密封環從螺母兩端對螺紋孔進行彈性密封，避免外界環境侵蝕影響螺紋孔的螺紋連接，結構簡單合理，操作方便，利於推廣應用。
07. 一種防水防塵端頭螺母 [ CN107956780 ] :
本發明提供了一種防水防塵端頭螺母，螺母本體一端固定設有同軸心的法蘭盤，螺母本體另一端固定設有環形的遮擋結構，遮擋結構上安裝有防水帽，且防水帽從遮擋結構中部向外穿出。擋圈內端與螺母本體一體成型，擋圈外端中部設有與螺母本體內孔同軸心的穿出孔，擋圈內端直徑大於外端直徑，且擋圈由內端到外端成弧形設置，防水帽端部設於擋圈內腔中。半球形帽體內端邊緣一體成型設有環形翹邊，環形翹邊插設在擋圈內腔中，環形翹邊外徑大於穿出孔直徑，環形翹邊外徑小於擋圈內端直徑，環形翹邊外徑大於螺母本體內孔中的內螺紋直徑，環形翹邊外壁上粘貼有橡膠墊。本發明設計巧妙，安裝容易，防水防塵防銹蝕效果好，使用壽命長。
08. 自壓鉚緊固件 [ TW202409440 ] :
本發明提供一種自壓鉚緊固件，其用於附接至一塑性可變形之金屬基板，該自壓鉚緊固件包括具有一中心軸之一主體部分，該主體部分具有在垂直於該中心軸之一方向上延伸之一環形表面。該環形表面包括一第一環形面、一第二環形面及一第三環形面。該第三環形面位於一虛擬水準平面上。一衝頭部分自該主體部分延伸。複數個間隔開之凸塊圍繞該衝頭部分。該第一環形面在一徑向向外方向上自該衝頭部分之一外周邊表面延伸，且該第二環形面徑向地安置於該第一環形面與該第三環形面之間。該等凸塊中之一者下降至該第二環形面。
09. 一種防盜鎖緊螺母 [ CN220551356 ] :
本實用新型公開了一種防盜鎖緊螺母，包括圓柱內螺母、螺紋孔、防滑凸條、防滑凸棱、外六角螺母套和防滑凹槽。本實用新型能夠通過外部可拆卸設置的外六角螺母套配合圓柱內螺母防止螺母被工具拆卸，同時配合圓柱內螺母兩端面均勻設置的防滑凸條進行限位止動，使螺母的防盜性能得到顯著提升，利於市場推廣。
10. 快裝螺母 [ CN110230637 ] :
本發明公開了快裝螺母，該快裝螺母包括本體、螺牙塊和推壓蓋，螺牙塊內壁設有內螺牙，其外壁設有第一斜面和第一直面；推壓蓋能上下活動地裝接在本體，且其設有與第一通孔對應的第二通孔以及能與第一直面相貼合配合的第二直面和能與第一斜面相貼合配合的第二斜面；螺牙塊與螺杆鎖緊配合時第一直面貼合在第二直面內側以對螺牙塊進行徑向限位。螺牙塊與螺杆鎖緊配合時第一直面貼合在第二直面內側以對螺牙塊進行徑向限位，避免了推壓蓋的鬆動造成的螺牙塊向外移動而與螺杆失去抱緊力，在螺牙塊與螺杆未解鎖之前能保證螺牙塊與螺杆的鎖緊狀態，使得該安裝螺母與螺杆的安裝更加方便。
11. 安裝螺母 [ CN110230636 ] :
本發明公開了安裝螺母，包括本體、上蓋、至少兩個螺牙塊、傳動件，上蓋固定裝接在本體上；每一螺牙塊內側面設有內螺牙，每一螺牙塊外側面設有第一斜面和第一直面；傳動件上下活動裝接在本體與上蓋之間，其頂面設有能伸出上蓋的傳動塊，其下端設有能與第一直面相配合的第二直面和能與第一斜面相配合的第二斜面；螺牙塊與螺杆鎖緊配合時第一直面貼合在第二直面內側以對螺牙塊進行徑向限位。避免了傳動件的鬆動造成的螺牙塊向外移動而與螺杆失去抱緊力，在螺牙塊與螺杆未解鎖之前能保證螺牙塊與螺杆的鎖緊狀態，使得該安裝螺母與螺杆的安裝更加可靠。
12. 快裝快拆螺母結構 [ CN110273911 ] :
本發明公開了快裝快拆螺母結構，將該螺母套置在螺杆外並向上頂抵至檯面時第二本體向上移動以帶動螺牙塊向上移動，並通過第一斜面與第二斜面的配合帶動螺牙塊向其中心軸線方向移動直至所有螺牙塊的牙徑圍成正常的牙徑時轉動第二本體帶動第一本體和螺牙塊轉動以使螺牙塊與螺杆鎖緊配合，且螺牙塊與螺杆鎖緊配合時限位部件對螺牙塊進行軸向支承。由於該螺母在第一本體內設置有限位部件，螺牙塊與螺杆鎖緊配合時限位部件對螺牙塊進行軸向支承，避免了第一本體的鬆動造成的螺牙塊向下並向外移動而與螺杆失去抱緊力，在螺牙塊與螺杆未解鎖之前能保證螺牙塊與螺杆的鎖緊狀態，使得該安裝螺母與螺杆的安裝更加可靠。
13. 一種自鎖托板螺母結構 [ CN117662593 ] :
一種自鎖托板螺母結構，含有一個彈簧夾式托板，一個雙耳球面底座和一個雙耳球面自鎖螺母，所述的雙耳球面自鎖螺母的下部為帶內螺紋的自鎖螺母，雙耳球面自鎖螺母的上部有球面回轉腔和兩側水準凸出的下限位耳片；所述的雙耳球面底座的兩側有相同的水準凸出的上限位耳片，雙耳球面底座的球面外側與雙耳球面自鎖螺母上部球面回轉腔匹配，雙耳球面底座位於雙耳球面自鎖螺母的上方，雙耳球面底座的上限位耳片和雙耳球面自鎖螺母的下限位耳片同時被間隙限位在下托板兩側的卡槽孔內，該間隙限位可使雙耳球面自鎖螺母與雙耳球面底座之間有徑向和軸向的移動調整空間。
14. 一種鎖緊螺母 [ CN220581474 ] :
本實用新型公開了一種鎖緊螺母，包括螺母本體，所述螺母本體的其中一個端面上開設有多個螺栓沉孔，多個螺栓沉孔以螺母本體中心軸線所在的面為對稱面對稱設置；所述螺母本體的外圓周面上橫向開設有多個間隔設置的鎖緊槽，多個螺栓沉孔位於各自對應的鎖緊槽區域且每個螺栓沉孔貫穿各自對應的鎖緊槽。其設計有鎖緊槽，通過螺栓擰緊使其產生形變，從而提高鎖緊力，不易鬆動；同時，螺栓鬆開後，通過形變產生的回彈力，螺母更容易取出。
15. 緊固件 [ CN117662592 ] :
本發明提供了一種緊固件，包括：主體；多個減重槽，多個減重槽間隔分佈在主體的外周面，主體位於相鄰兩個減重槽之間的結構形成一個限位元棱，限位棱沿主體的軸向延伸；加強部，加強部連接至少兩個限位棱。採用該方案，將多個減重槽間隔分佈在主體的外周面，這樣能夠在保證主體最小厚度的情況下，對緊固件進行減重，從而達到輕量化的目的。利用本方案，能夠較大程度低對緊固件進行減重，且壁厚更加均勻，在製作的過程中，加熱散熱時比較均勻，不易出現變形和開裂；對於使用銅或其他成本較高的金屬製成的緊固件，還能起到節約材料，降低成本的目的。
16. Spacer Nut [ US20240084840 ] :
所揭露的實施例包括與電池組及其構造一起使用的隔離螺帽。
Disclosed embodiments include spacer nuts for use with battery packs and configurations thereof.
17. AN INSERT ELEMENT AS WELL AS A SETTING METHOD THEREFOR [ EP4336058 ] :
一種具有圓柱形基體的插入元件，包括沿著中心縱向軸線且彼此相對的用於將插入元件緊固到部件開口的緊固側以及用於在安裝側處的附加部件的安裝側的安裝側，從基體突出的緊固螺栓或具有延伸到基體中的緊固結構的緊固開口，緊固側包括與基體的中心縱向軸線同軸的具有周向軸壁的中空圓柱形軸，其中在軸向背離基體的方向上，軸壁的徑向內側平行延伸，並且軸壁的徑向外側相對於中心縱向軸線以傾斜的方式徑向向內延伸，使得中空圓柱形軸錐形，並且環形凹槽圍繞中空圓柱形軸，該凹槽在平行於中心縱向軸線的軸向切口中形成三角形橫截面區域。
An insert element with a cylindrical base body comprising, along a central longitudinal axis and opposing one another, a fastening side for fastening the insert element to a component opening and a mounting side for mounting side of an add-on part, at the mounting side, a fastening bolt projects from the base body or a fastening opening having a fastening structure extends into the base body, the fastening side includes a hollow-cylindrical shaft coaxially to the central longitudinal axis of the base body having a circumferential shaft wall, wherein in a direction axially facing away from the base body, a radial inner side of the shaft wall extends parallel and a radial outer side of the shaft wall extends radially inwardly in an inclined manner with respect to the central longitudinal axis, so that the hollow cylindrical shaft tapers, and an annular groove encompasses the hollow cylindrical shaft, the groove forming a triangular cross-sectional area in an axial cut parallel to the central longitudinal axis.
----
五、以『薄板或板之相互連接或與其平行的帶或桿之連接』(F16B005)為主要IPC分類號之扣件相關專利：
本項分類號(F16B005)之專利包括『螺母鉚釘、鎖鉚工具和螺母鉚釘鉚壓方法、一種用於快速裝夾的螺絲、COUPLING DEVICE WITH MINIMIZED COEFFICIENT OF FRICTION、鉚接方法以及鎖緊物、鉚接方法以及鎖緊物、用於將兩個物體彼此固定的固定元件』等專利，以下為本期專利摘要說明。

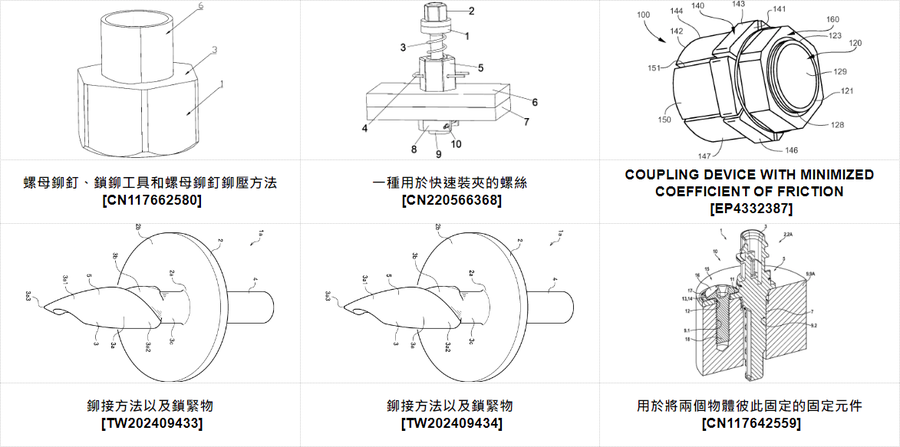

#專利代表圖 :
----
#專利摘要：
01. 螺母鉚釘、鎖鉚工具和螺母鉚釘鉚壓方法 [ CN117662580 ] :
本發明公開了螺母鉚釘、鎖鉚工具和螺母鉚釘鉚壓方法，包括螺母本體，所述螺母本體一側設置有凸環，所述螺母本體靠近凸環一側面為抵接面，所述螺母本體中部設置有腔體，所述腔體內設置有延伸至凸環內側面的內螺紋，所述凸環上環形設置有鉚壓邊，所述鉚壓邊的外側面與凸環的外側面平齊，所述鉚壓邊的厚度小於凸環的厚度，鉚壓邊可向外翻折將兩個需連接的結構鉚緊在鉚壓邊和抵接面之間。本發明公開的螺母鉚釘可方便在任何場合中使用，在鎖緊操作時，只需使用鎖鉚工具伸入螺母鉚釘中，對螺母鉚釘的鉚壓邊進行抵壓，即可實現對螺母鉚釘的鉚壓邊進行翻邊操作，因此本結構操作簡單，可適應任何場合的操作。
02. 一種用於快速裝夾的螺絲 [ CN220566368 ] :
本實用新型涉及一種用於快速裝夾的螺絲，包括螺杆，螺杆的外側套設有彈簧，螺杆的下端貫穿有上套筒，上套筒的下端安裝有A型板，A型板的下端安裝有B型板，B型板的下端安裝有U型座，U型座的下端安裝有螺母，上套筒的內端安裝有U型卡，U型座的內端安裝有開口銷，本方案將U型卡和A型板焊接，以及B型板和U型座焊接，將所有配件分別組裝在焊接後的工件上，當A型板和B型板兩個工件放置在一起之後，使用風炮將螺杆旋轉進螺母，當螺杆和螺母旋緊後即可將A型板和B型板兩個工件牢固的連接在一起，當風炮將螺杆旋開時，彈簧則同時將螺杆頂開，實現A型板和B型板兩工件的順利分離，以便實現螺絲件的快速裝夾功能。
03. COUPLING DEVICE WITH MINIMIZED COEFFICIENT OF FRICTION [ EP4332387 ] :
本文描述了用於連接或安裝具有最小摩擦係數的機器元件的裝置，以及最小化所述裝置中的摩擦係數的方法。該裝置包括具有襯裡的相互傾斜表面，用於最小化其間的摩擦。襯裡(180)或多個襯裡包括用於減少傾斜表面之間的摩擦的減摩織物。
A devices for coupling or mounting machine elements with a minimized coefficient of friction, as well as methods of minimizing the coefficient of friction in said devices are described herein. The device includes reciprocal inclined surfaces with a liner for minimizing friction therebetween. The liner (180), or liners, include an anti-friction fabric for reducing friction between the inclined surfaces.
04. 鉚接方法以及鎖緊物 [ TW202409433 ] :
將已設置於遠離第二被鎖緊材料（50）的表面（50b）的位置的金屬製的鉚釘（1a）朝向預備孔（41）的位置移動，使鉚釘（1a）以第二被鎖緊材料（50）、第一被鎖緊材料（40）的順序打入而到達預備孔（41）內。預備孔（41）係包括孔部（43），孔部（43）具有尖細推拔狀的大致圓錐形狀或大致截頭圓錐形狀的內壁面。鉚釘（1a）係包括尖細形狀的第一軸部（3），孔部（43）的深度係比第一軸部（3）的長度深。第一軸部（3）係具有越朝向頂端側越縮小徑長的頂端部（3a）。在第一軸部（3）的外周面，從基端側朝頂端側刻設有螺旋槽（3b）。開口部（42）的深度H，與第二被鎖緊材料（50）之鉚釘（1a）的打入位置的厚度T的關係係為0.25×T＜H＜0.75×T。
05. 鉚接方法以及鎖緊物 [ TW202409434 ] :
一種鉚接方法，包括：準備步驟，在具有預備孔（41）的第一被鎖緊材料（40）的表面（40a），將第二被鎖緊材料（50）的內面（50a）重疊；以及鉚接步驟，將已擺設於遠離第二被鎖緊材料（50）的表面（50b）的位置的金屬製的鉚釘（1a）朝向預備孔（41）的位置移動，使鉚釘（1a）以第二被鎖緊材料（50）、第一被鎖緊材料（40）的順序打入而到達預備孔（41）內。預備孔（41）包括孔部（43），孔部（43）具有尖細推拔狀的大致圓錐形狀或大致截頭圓錐形狀的內壁面，鉚釘（1a）包括尖細形狀的第一軸部（3），第一軸部（3）具有越朝向頂端側越縮小徑長的頂端部（3a1），在第一軸部（3）的外周面，從基端側朝頂端側刻設有螺旋槽（3b），最大過盈量為3%～13%。
06. 用於將兩個物體彼此固定的固定元件 [ CN117642559 ] :
本發明涉及用於將兩個物體(2、9)彼此固定的固定元件(10)，該固定元件具有：構造在第一物體(2)處並且貼靠第二物體(9)的塑膠法蘭(11)；以及包括螺旋件頭部(16)和螺紋杆部(18)的螺旋件(15)；本發明還涉及用於車輛的具有這種固定元件(10)的感測器元件(1)，其中，塑膠法蘭(11)包括通孔(12)，螺旋件(15)的螺紋杆部(18)引導穿過該通孔並擰入第二物體(9)中的對應的螺紋孔(9.1)中，使得螺旋件頭部(16)的下側在通孔(12)的邊緣處的貼靠區域(13)處貼靠在塑膠法蘭(11)上，其中，在塑膠法蘭(11)的貼靠區域(13)處引入有第一波形輪廓(14)，並且在螺旋件頭部(16)的下側處引入有更硬的第二波形輪廓(17)，在擰緊狀態下，由於預載入力，第二波形輪廓使第一波形輪廓(14)塑性地和彈性地變形，並且實現形狀配合的防鬆。
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
