2023-03-No1-扣件知識文章

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期扣件知識文章 (2023-03-No-1)：

#知識主題 : 十字螺絲結構設計及模具設計

一般常見之十字形、方形或十字形合併方形的起子頭，當起子頭尖端無法有效地置入螺絲沉頭孔中的結合槽時，轉動時會造成搖擺現象，而無法提供足夠的扭力。

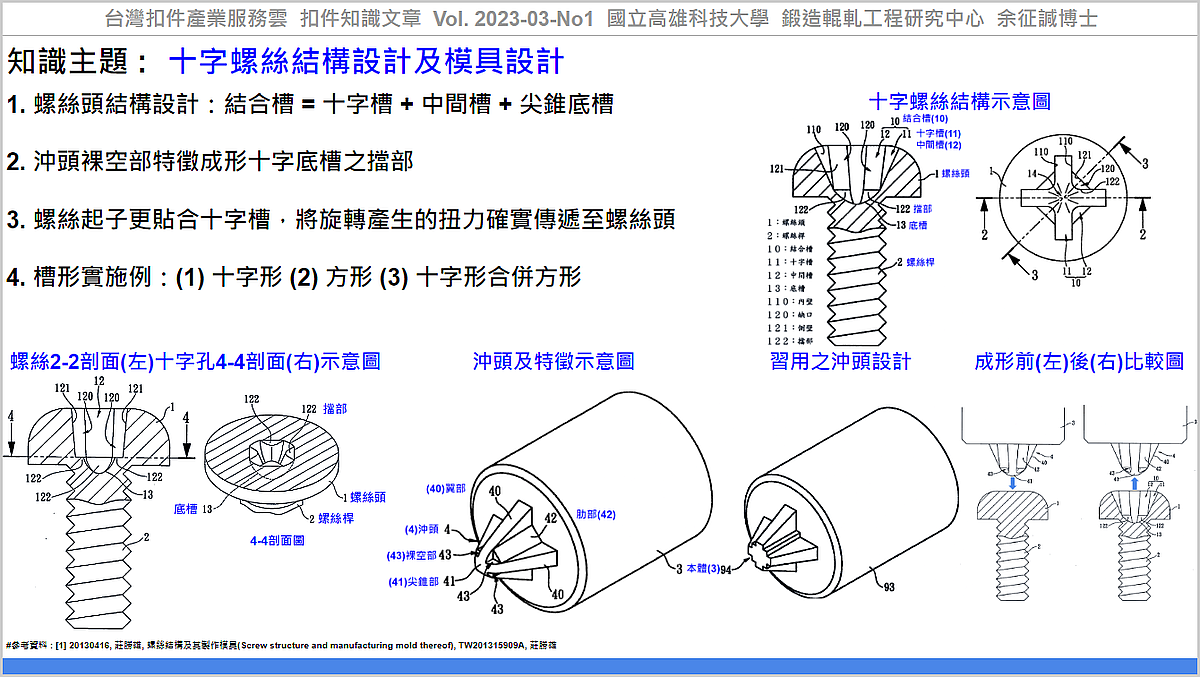

莊 [1] 提出一螺絲頭結構設計，由十字槽及中間槽構成結合槽，十字槽的底部具有一尖錐狀之底槽，中間槽之深度較十字槽淺而形成四個擋部於底槽的四角（由沖頭的裸空部填滿胚料所形成），此螺絲頭之實施例，可用於十字形、方形以及十字形合併方形等三種起子頭，在使用上可讓螺絲起子更貼合十字槽，能讓起子頭旋轉產生的扭力，確實傳遞到螺絲結構的螺絲頭上。

應用該技術，可協助產業透過『十字螺絲結構設計及模具設計』，建立『螺絲產品與成形模具設計』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 20130416, 莊勝雄, 螺絲結構及其製作模具(Screw structure and manufacturing mold thereof), TW201315909A, 莊勝雄.

[2] 台灣扣件產業服務雲, 扣件知識文章, Vol. 2023-03-No1, https://bit.ly/FastenerKB202303No1

----

Tag: #Fasteners, #Screw, #DieDesign.

----
