2024-12-No1-扣件專利新訊

余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心



各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件專利新訊 (2024-12-No1)：

全球專利資料庫近期公告77筆扣件新專利，公告日介於20241116至20241130間，申請國件數分別為台灣(TW)5件、美國(US)20件、中國(CN)38件、歐洲(EP)14件，專利權人包括台灣的『瑞師科技股份有限公司、奇鋐科技股份有限公司、陳河田、許佑正、大陸商廣東精諾五金實業有限公司』;美國的『WALTER AG、THE BOEING COMPANY、Steven Joseph Jaworski、Solsera, Inc.、Rockwell Automation Technologies, Inc.』;中國的『連雲港德友精工科技有限公司、費希爾廠有限責任兩合公司、蘇州業馳機械科技有限公司、蘇州施密特機械有限公司、蘇州永哲金屬科技有限公司』；歐洲的『Ultra PCS Limited、Parker-Hannifin Corporation、Paramount Die Company, Inc、Oriental Bluesky Titanium Technology Co. Ltd、Moon, Sangyeol』 … 等專利權人(完整專利權人請詳參專利清單)。


本期以『螺帽或類似之螺紋接合元件』(F16B037) 分類號為主，聚焦在『Rivet Nut、一種用於通訊箱櫃體的防盜五金螺絲、螺母組件、Spring Nut、緊固件、一種應力分散式汽車螺母、COMPRESSION NUT ASSEMBLIES、螺母組件及接線盒、Threaded rod connector with mouthwardly projecting arms、Fastening device with embedment』等專利。


其餘分類號及代表專利依序為：

(1) C22C038：一種15.9級螺栓用高碳碳素冷鐓鋼盤條及其製造方法、一種15.9級螺栓用冷鐓鋼高碳熱軋盤條及其製造方法、一種14.9級螺栓用冷鐓鋼高碳碳素盤條及其製造方法、一種15.9級非調質型螺栓用冷鐓鋼盤條及其製造方法、一種13.9級免退火熱軋冷鐓鋼盤條及其製造方法、一種15.9級免退火熱軋高碳含釩冷鐓鋼盤條及其製造方法、一種14.9級免退火熱軋高碳冷鐓鋼盤條及其製造方法、一種15.9級免退火熱軋高碳冷鐓鋼盤條及其製造方法。

(2) F16B035：一種建築工程護欄用緊固螺釘、L-shaped bolt fastening structure for upright fastening、一種防鬆螺栓、一種防脫型航空航太緊固件、環保螺絲、一種用於汽車發電機的注塑螺栓、一種通信機櫃內部的一體化固定螺絲及其使用方法、一種可以快速擰卸螺紋結構。

(3) F16B025：一種異形自攻螺釘、SCREW COMPRISING ROOT AND CREST SERRATIONS、一種自攻釘結構、接合元件及其接合方法、SCREW WITH A HOLE-FORMING TIP。

(4)F16B005：Multi-Piece Modular Retainer、Fastener insert for a composite sandwich panel, a panel assembly, and a method of fastening a component to a composite sandwich panel、固定元件及其散熱單元、FASTENING ELEMENT AND ADJUSTMENT SYSTEM COMPRISING A FASTENING ELEMENT等專利。
(完整專利資訊請參閲專利清單。)


----
#參考資料：

[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-12-No1, https://www.tw-fastener.com/tfsc/knowledge/BLP_b2f0225d-8b4b-4dc6-9a65-4b350cfdd00e

[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-12-No1, 專利清單 EXCEL, https://docs.google.com/spreadsheets/d/1IW_d6e--2f77d4wlgqAUye_Ty9iNikCA/edit?usp=drive_link&ouid=112972152770097436121&rtpof=true&sd=true

[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-12-No1, 專利説明書 PDF, https://drive.google.com/drive/folders/1HVCvlJZR4zlDoX2z56QK30gPyHMglZmK?usp=drive_link

----
(點擊開啓全文: https://www.tw-fastener.com/tfsc/knowledge/BLP_b2f0225d-8b4b-4dc6-9a65-4b350cfdd00e )
----
Tag : #Fasteners, #Patent, #Review, #Bolt, #Nut, #Screw.
----



一、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：

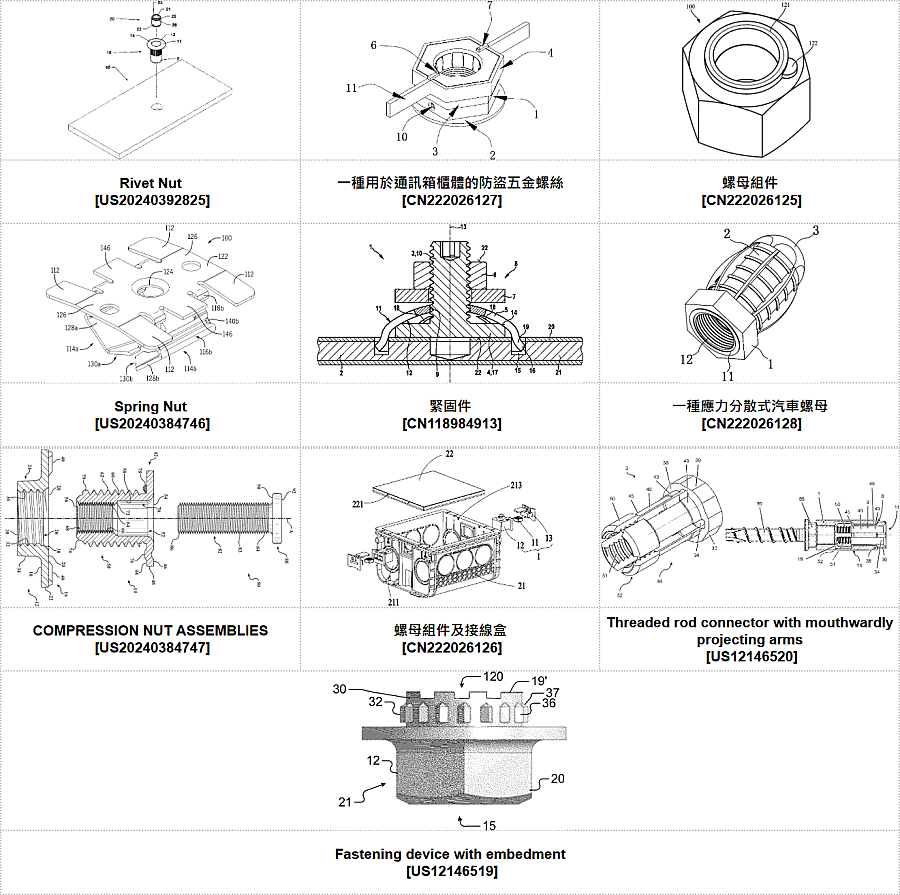

本項分類號(F16B037)之專利包括『Rivet Nut、一種用於通訊箱櫃體的防盜五金螺絲、螺母組件、Spring Nut、緊固件、一種應力分散式汽車螺母、COMPRESSION NUT ASSEMBLIES、螺母組件及接線盒、Threaded rod connector with mouthwardly projecting arms、Fastening device with embedment』等專利，以下為本期專利摘要說明。


#專利代表圖 :

----



#專利摘要：



01. Rivet Nut [ US20240392825 ] :

一種在將鉚螺母錨固在基底中的孔中之前提供壓鉚螺母的內螺紋與無人認領的安裝工具的心軸的外螺紋之間的配合對準的裝置，或者在錨固在基底中之後在無人認領的螺紋緊固件的外螺紋之間提供配合對準的裝置洞。這些改進包括位於壓鉚螺母的埋頭孔中的襯套套筒，用於將心軸或緊固件的外螺紋引導到壓鉚螺母的內螺紋。此套筒還可以在鉚螺母鐓粗過程中發揮作用，並提供視覺確認鉚螺母是否已正確錨固在基材的孔中。

An apparatus providing mating alignment between internal threading of a rivet nut and the external threading of the mandrel of an unclaimed installation tool before anchoring the rivet nut in a hole in a substrate, or the external threading of an unclaimed threaded fastener after anchoring in the substrate hole. The improvements include a bushing sleeve seated in a counterbore in the rivet nut, for guiding the external threading of the mandrel or fastener to the internal threading of the rivet nut. The sleeve also enables play during upset of the rivet nut, and provides visual confirmation whether the rivet nut has been properly anchored in the hole of substrate.



02. 一種用於通訊箱櫃體的防盜五金螺絲 [ CN222026127 ] :

本實用新型涉及通訊箱櫃體五金螺絲技術領域，尤其涉及一種用於通訊箱櫃體的防盜五金螺絲。技術問題：該用於通訊箱櫃體的防盜五金螺絲旨在解決現有技術下不具備密封結構和防盜效果較差的技術問題。技術方案：一種用於通訊箱櫃體的防盜五金螺絲，包括有下螺母組件；還包括有擋板、外連接套筒、六邊形連接套、螺紋孔、調節螺栓、防脫擋塊、密封槽和密封組件。本實用新型設置有密封結構，在使用過程中，避免雜質容易進入五金螺絲和通訊箱櫃體之間，提高密封性，避免五金螺絲的螺紋生銹，保證緊固效果的同時便於拆裝，同時螺母採用雙層的設計，防止螺母鬆脫，穩定性更強，因此具有較高的防盜效果。



03. 螺母組件 [ CN222026125 ] :

本實用新型提供一種螺母元件。本實用新型提供的螺母元件包括螺母和預緊件，螺母沿自身軸向的其中一個端面上開設有相互連通的第一安裝槽和第二安裝槽；螺母具有貫穿自身軸向兩端中心的螺紋安裝孔，第一安裝槽圍繞螺紋安裝孔設置，且第一安裝槽的內側延伸至螺紋安裝孔；第二安裝槽相對于螺紋安裝孔偏心設置，預緊件包括彈性卡圈和連接於彈性卡圈外側的限位元凸起，彈性卡圈卡設於第一安裝槽中，限位凸起卡設於第二安裝槽中。本實用新型提供一種螺母元件，防鬆效果較高。



04. Spring Nut [ US20240384746 ] :

一種彈簧螺母，用於將螺紋物體連接到具有凹唇的結構上。彈簧螺帽可包括基部、從基部沿第一方向延伸的第一臂和第二臂、以及從基部橫向延伸的腿。臂可包括支撐部分、結構接合部分和螺紋接合部分，螺紋接合部分可構造成固定螺紋物體以抵抗與第一方向相反的第二方向上的軸向負載。當螺紋物體沿著第二方向加載時，支撐部分中的潰縮區域可變形，導致結構接合部分被推入凹狀唇緣。每個腿可以以第一角度從基部朝向結構接合部分延伸，以設置成當第一臂和第二臂被接收在通道中時接觸結構的凹入唇緣的外表面。

A spring nut for attaching a threaded object to a structure with reentrant lips. The spring nut can include a base, a first arm and a second arm extending from the base in a first direction, and legs extending laterally from the base. The arms can include a support portion, a structure-engagement portion, and a thread-engagement portion that can be configured to secure the threaded object against axial loading in a second direction opposite the first direction. Crumple zones in the support portions can deform upon loading of the threaded object in the second direction to cause the structure-engagement portion to be urged into the reentrant lips. Each of the legs can extend at a first angle from the base, toward the structure-engagement portions, to be disposed to contact an exterior surface of the reentrant lips of the structure when the first and second arms are received in the channel.



05. 緊固件 [ CN118984913 ] :

本發明提出，構造一種用於薄板的、具有鐘形的並且開槽的夾頭(5)的緊固件(1)，所述夾頭通過在圓形的支座(14)與夾緊裝置(8)之間的軸向夾緊被撐開並且由此在被安置在板中的環形槽中從下面接合板的覆蓋層(20)。



06. 一種應力分散式汽車螺母 [ CN222026128 ] :

本實用新型公開了一種應力分散式汽車螺母，屬於汽車螺母技術領域，解決了現有裝置只能將應力分散到自身，不便於對應力進行吸收，可能會由於應力較大而導致螺母損壞的問題，包括六角座，所述六角座頂面的中部固定安裝有圓柱，所述圓柱頂面的中部固定安裝有半圓形台體，所述六角座底面的中部開設有螺紋孔，所述螺紋孔貫穿六角座和圓柱並延伸到半圓形台體的內部，所述圓柱的外表面固定安裝有六個陣列分佈的弧形板，所述相鄰兩個弧形板的側面固定安裝有弧形的連接板，通過弧形板可以將本螺母受到的應力均勻的分散到圓柱的內部，提高了本螺母的應力分散效果，當弧形板內部受到應力時，通過連接板自身進行形變可以吸收弧形板內部的應力。



07. COMPRESSION NUT ASSEMBLIES [ US20240384747 ] :

提供了一種壓緊螺母組件，其包括基部螺母和壓緊螺母。基螺帽包括具有內表面和外表面的基軸。基軸的內表麵包括沿第一旋向方向延伸的多個內螺紋。壓緊螺帽包括具有內表面和外表面的壓緊軸。壓縮軸的外表麵包括沿第一旋向方向延伸並且可與基軸的內螺紋接合的多個外螺紋。壓縮軸的內表麵包括在與第一旋向方向相反的第二旋向方向上延伸的多個內螺紋。

A compression nut assembly is provided including a base nut and a compression nut. The base nut includes a base shaft having an interior surface and an exterior surface. The interior surface of the base shaft includes a plurality of internal threads extending in a first handedness direction. The compression nut includes a compression shaft having an interior surface and an exterior surface. The exterior surface of the compression shaft includes a plurality of external threads extending in the first handedness direction and engagable with the internal threads of the base shaft. The interior surface of the compression shaft includes a plurality of internal threads extending in a second handedness direction opposite the first handedness direction.



08. 螺母組件及接線盒 [ CN222026126 ] :

本實用新型提供了一種螺母元件及接線盒，螺母元件包括：螺母；螺母盒，螺母盒的內部設有安裝腔，螺母盒的側壁設有開口，開口連通安裝腔，螺母盒的上壁設有開孔，螺母收容于安裝腔內，且螺母的螺紋孔與開孔對應；螺母蓋，包括蓋體、自蓋體的一面向同一方向間隔延伸出的的防塵塞和保護蓋，防塵塞向開口的方向延伸插入開口內與螺母相抵，保護蓋覆蓋開孔。與現有技術相比，本實用新型的螺母元件使得保護蓋和防塵塞能夠合二為一，結構簡單，減少生產工藝，降低生產成本。通過在一個結構上設置保護蓋和防塵塞，使兩者配合更加有效，能夠阻擋灰塵、雜物進入螺母盒，降低維護成本，提高生產效率。



09. Threaded rod connector with mouthwardly projecting arms [ US12146520 ] :

螺桿連接器包括殼體和插入件，該殼體具有用於在其中接收螺紋桿的空腔，其中該空腔具有口部，以及插入件，該插入件包括佈置在該空腔內的多個桿接合段，其中該空腔具有朝向該方向逐漸變細的錐形區域。具有段連接端和互連端，互連端位於相應段承載臂上的與段連接端相對的位置，其中每個桿接合段在其段連接端處連接到至少一個段承載臂，並且其中段承載臂在它們的互連端處互連。每個節段承載臂從其節段連接端開始向空腔的口部延伸。

Threaded rod connector including a housing having a cavity for receiving a threaded rod therein, wherein the cavity has a mouth, and an insert including a plurality of rod engagement segments, which are arranged within the cavity, wherein the cavity has a tapered zone tapering towards the mouth for wedging the rod engagement segments against the threaded rod, wherein the insert further includes a plurality of segment carrying arms, each having a segment connection end and an interconnection end, which is located opposite the segment connection end on the respective segment carrying arm, wherein each of the rod engagement segments is connected to at least one of the segment carrying arms at the segment connection end thereof, and wherein the segment carrying arms are interconnected at their interconnection ends. Each of the segment carrying arms extends, originating from its segment connection end, towards the mouth of the cavity.



10. Fastening device with embedment [ US12146519 ] :

一種用於附接第一部件和第二部件的緊固件，包括本體，該本體包括第一本體部分、第二本體部分、佈置在第一本體部分和第二本體部分之間並且從本體徑向向外延伸的凸緣。孔沿軸向方向延伸穿過主體並且包括具有螺紋的內表面。多個花鍵從第二主體部分徑向向外延伸，並且構造成當第二主體部分插入第一部分中的開口時防止旋轉。第二本體部分的孔的開口限定同心緣和從同心緣延伸的傾斜平面。

A fastener for attaching a first part and a second part includes a body comprising a first body portion, a second body portion, a flange arranged between the first body portion and the second body portion and extending radially outwardly from the body. A bore extends in an axial direction through the body and including an inner surface with threads. A plurality of splines extend radially outwardly from the second body portion and is configured to prevent rotation when the second body portion is inserted into an opening in the first part. An opening to the bore at the second body portion defines a concentric edge and an inclined plane extending from the concentric edge.
----



二、以『鐵基合金，例如合金鋼』(C22C038)為主要IPC分類號之扣件相關專利：

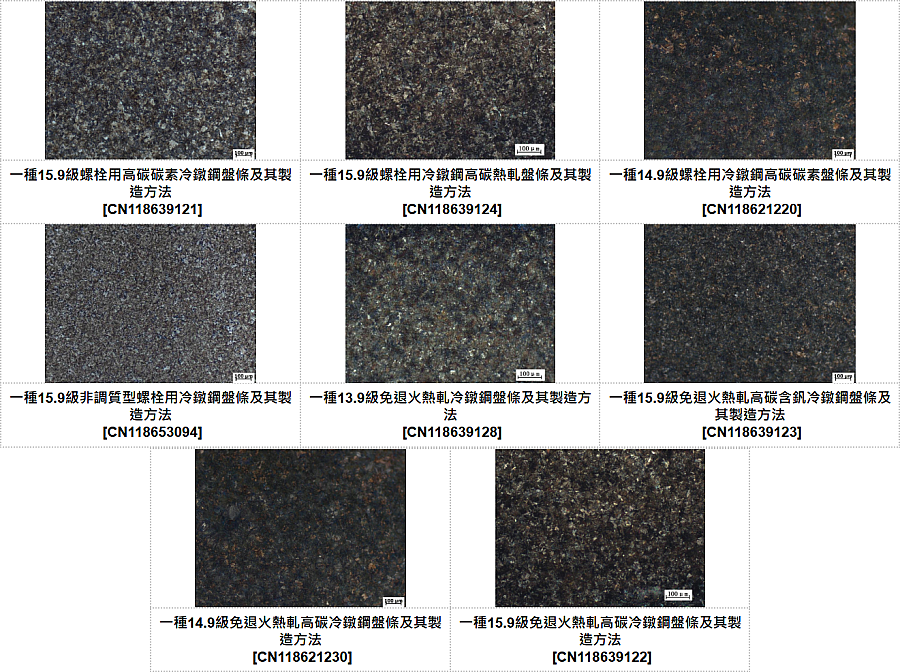

本項分類號(C22C038)之專利包括『一種15.9級螺栓用高碳碳素冷鐓鋼盤條及其製造方法、一種15.9級螺栓用冷鐓鋼高碳熱軋盤條及其製造方法、一種14.9級螺栓用冷鐓鋼高碳碳素盤條及其製造方法、一種15.9級非調質型螺栓用冷鐓鋼盤條及其製造方法、一種13.9級免退火熱軋冷鐓鋼盤條及其製造方法、一種15.9級免退火熱軋高碳含釩冷鐓鋼盤條及其製造方法、一種14.9級免退火熱軋高碳冷鐓鋼盤條及其製造方法、一種15.9級免退火熱軋高碳冷鐓鋼盤條及其製造方法』等專利，以下為本期專利摘要說明。


#專利代表圖 :

----



#專利摘要：



01. 一種15.9級螺栓用高碳碳素冷鐓鋼盤條及其製造方法 [ CN118639121 ] :

本發明涉及一種15.9級螺栓用高碳碳素冷鐓鋼盤條及其製造方法，採用高C‑Si‑Mn碳素成分軋製生產線材，線材按≥905℃的吐絲溫度吐絲為盤條後，進行線上鹽浴相變調控，使盤條以≥30℃/s的冷速降溫至珠光體相區進行等溫相變，促進珠光體相變並使形成的珠光體組織和碳化物向球化組織發展，最後經過輥道慢冷，制為顯微組織包括體積百分比占80%~90%的回火珠光體、體積百分比占10%~20%的准球化碳化物的冷鐓鋼盤條，能夠實現盤條高強度與良好的塑性匹配，抗拉強度為1350~1400MPa，斷面收縮率為35%~40%，簡化生產工藝製造盤條，用於製造15.9級螺栓等緊固件，有效降低材料成本和開裂風險。



02. 一種15.9級螺栓用冷鐓鋼高碳熱軋盤條及其製造方法 [ CN118639124 ] :

本發明涉及一種15.9級螺栓用冷鐓鋼高碳熱軋盤條及其製造方法，按高C‑Si‑Mn‑Cr化學成分高溫軋製吐絲為盤條後進行線上熔鹽超快速控溫，使盤條以≥40℃/s的冷速降溫至珠光體相區進行等溫相變，控制盤條形成索氏體組織和珠光體組織，同時促進索氏體組織球化軟化、促進珠光體組織熔斷軟化，最後經過輥道慢冷，制為顯微組織包括回火珠光體、回火索氏體、少量鐵素體和熔斷珠光體的高碳熱軋盤條，能夠降低材料成本、提高製造效率和成材率，避免馬氏體等異常組織，實現盤條強塑性匹配，抗拉強度為1155~1200MPa，斷面收縮率為40%~45%，用於15.9級螺栓等緊固件冷鐓製造領域，有利於降低冷鐓鋼加工的開裂風險。



03. 一種14.9級螺栓用冷鐓鋼高碳碳素盤條及其製造方法 [ CN118621220 ] :

本發明涉及一種14.9級螺栓用冷鐓鋼高碳碳素盤條及其製造方法，基於過共析含Cr化學成分控軋吐絲為盤條後進行線上鹽浴控溫，使盤條以≥37℃/s的冷速降溫至珠光體相區進行等溫相變，控制二次網碳析出，控制盤條形成珠光體和索氏體，同時促進新形成的珠光體和索氏體組織經過等溫軟化，碳化物向球化組織轉變，最後經過輥道緩冷，制為顯微組織包括少部分回火珠光體、大部分回火索氏體、其餘為准球化碳化物的冷鐓鋼盤條，實現盤條強塑性匹配，抗拉強度可達1205~1255MPa，斷面收縮率可達40%~46%，用於製造14.9級螺栓等應用領域，能夠有效降低材料成本、提高成材率，滿足小規格螺栓製造需求，具有良好應用前景。



04. 一種15.9級非調質型螺栓用冷鐓鋼盤條及其製造方法 [ CN118653094 ] :

本發明涉及一種15.9級非調質型螺栓用冷鐓鋼盤條及其製造方法，採用高C‑Si‑Mn‑Cr‑Al‑V成分軋製吐絲為盤條後進行線上鹽浴相變調控，盤條先經過第一段熔鹽並以≥35℃/s的冷速降溫至珠光體相區進行等溫相變，促進盤條中的部分奧氏體轉變為珠光體組織，再經過第二段熔鹽降溫等溫，促進盤條中未轉變的奧氏體轉變為貝氏體組織，同時使盤條回火軟化、含礬碳化物彌散析出，最後經過輥道緩冷，制為顯微組織包括回火珠光體、回火貝氏體混合組織的冷鐓鋼盤條，能夠實現盤條高強度與高塑性匹配，降低材料成本，達到抗拉強度為1430~1480MPa，斷面收縮率為40%~45%，適用於15.9級非調質型螺栓高效綠色製造。



05. 一種13.9級免退火熱軋冷鐓鋼盤條及其製造方法 [ CN118639128 ] :

本發明涉及一種13.9級免退火熱軋冷鐓鋼盤條及其製造方法，基於高C含Ti、Mo化學成分控軋吐絲為盤條後進行線上鹽浴等溫控制，使盤條先經過前段熔鹽，盤條以≥43℃/s的冷速降溫至索氏體相區進行等溫相變，促進奧氏體部分轉變為索氏體組織，盤條再經過後段熔鹽升溫等溫，使未轉變的奧氏體轉變為珠光體組織，同時促進索氏體組織、珠光體組織和碳化物向球化組織轉變，最後經過輥道緩冷，制為顯微組織包括回火珠光體、回火索氏體、鐵素體、准球化碳化物的冷鐓鋼盤條，實現盤條組織調控和強塑性能匹配，抗拉強度為1080~1130MPa，斷面收縮率為51%~56%，適用於13.9級超高強度緊固件螺栓免退火高效綠色製造。



06. 一種15.9級免退火熱軋高碳含釩冷鐓鋼盤條及其製造方法 [ CN118639123 ] :

本發明涉及一種15.9級免退火熱軋高碳含釩冷鐓鋼盤條及其製造方法，採用C‑Si‑Mn‑V的高碳含礬成分設計軋製吐絲為盤條後進行線上鹽浴強回火，先經過前段熔鹽，盤條以≥41℃/s的冷速降溫至索氏體相區，部分轉變為索氏體組織，再經過後段熔鹽升溫至珠光體相區進行等溫處理，促進珠光體組織轉變、回火軟化及含釩碳化物析出，最後經過輥道緩冷，制為顯微組織包括回火珠光體、回火索氏體和准球化碳化物的冷鐓鋼盤條，能夠提高碳與礬的利用價值，降低材料成本，實現強塑性匹配，達到抗拉強度為1320~1370MPa，斷面收縮率為45%~50%，用於省卻退火工序下製造15.9級緊固件，降低開裂風險，提高成材率和製造效率。



07. 一種14.9級免退火熱軋高碳冷鐓鋼盤條及其製造方法 [ CN118621230 ] :

本發明涉及一種14.9級免退火熱軋高碳冷鐓鋼盤條及其製造方法，基於過共析含Cr、Mo化學成分控軋吐絲為盤條後進行線上熔鹽二次等溫，使盤條先經過首段熔鹽，盤條以≥40℃/s的冷速降溫至珠光體相區進行等溫相變，控制盤條形成大部分索氏體，盤條再經過二段熔鹽升溫，促進盤條在珠光體相區等溫轉變、新相組織的進一步回火與熔斷，最後經過輥道緩冷，制為顯微組織包括大部分回火索氏體、其餘為回火珠光體與熔斷珠光體的冷鐓鋼盤條，能夠實現組織調控和強塑性匹配，抗拉強度可達1260~1310MPa，斷面收縮率可達47%~52%，用於14.9級緊固件免退火加工，有利於降低材料成本、提高成材率和生產效率。



08. 一種15.9級免退火熱軋高碳冷鐓鋼盤條及其製造方法 [ CN118639122 ] :

本發明涉及一種15.9級免退火熱軋高碳冷鐓鋼盤條及其製造方法，基於高C‑Si‑Mn‑Al‑Cr成分設計熱軋吐絲為盤條後進行線上鹽浴強回火，控制前端熔鹽迴圈量大於後端熔鹽迴圈量，使盤條以≥38℃/s的冷速降溫至珠光體相區進行等溫相變，控制盤條形成索氏體組織和珠光體組織並促進回火軟化，最後經過輥道緩冷，制為以回火珠光體為主、少量回火索氏體、鐵素體和熔斷珠光體組織的冷鐓鋼盤條，能夠利用高碳成分降低材料成本、避免異常組織、實現盤條組織調控和強塑性能匹配，抗拉強度為1115~1165MPa，斷面收縮率為47%~52%，適用於15.9級緊固件省卻退火的高效綠色製造，有利於降低冷加工開裂風險，提高成材率。
----



三、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035)為主要IPC分類號之扣件相關專利：

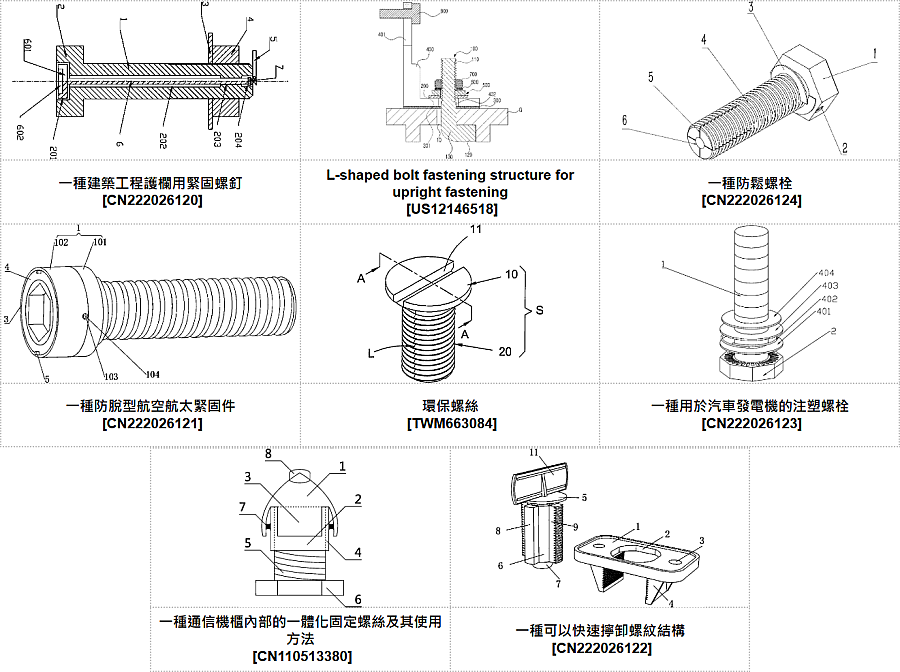

本項分類號(F16B035)之專利包括『一種建築工程護欄用緊固螺釘、L-shaped bolt fastening structure for upright fastening、一種防鬆螺栓、一種防脫型航空航太緊固件、環保螺絲、一種用於汽車發電機的注塑螺栓、一種通信機櫃內部的一體化固定螺絲及其使用方法、一種可以快速擰卸螺紋結構』等專利，以下為本期專利摘要說明。


#專利代表圖 :

----



#專利摘要：



01. 一種建築工程護欄用緊固螺釘 [ CN222026120 ] :

本實用新型屬於建築工程技術領域，尤其為一種建築工程護欄用緊固螺釘，包括緊固杆，其上端具有外螺紋；與緊固杆一體成型的螺釘頭，緊固杆的上端螺紋連接有螺母，在螺母與緊固杆之間設置有墊片，螺釘頭與緊固杆上活動設置有擰動杆，擰動杆的上端設置有螺紋部，擰動杆通過螺紋部與緊固杆的內壁螺紋配合，擰動杆的頂部焊接有抵壓塊，抵壓塊的頂部接觸設置有鎖緊件，鎖緊件的底部一側通過彈簧鉸鏈與緊固杆的頂部相鉸接，擰動杆的底部設有防盜組件。本實用新型能夠有效地避免螺母與緊固杆發生脫離，提高了緊固效果，普通的梅花起子無法將其擰開，從而達到防盜的目的，結構簡單，具有較好的拆裝鎖緊性能及防拆功能。



02. L-shaped bolt fastening structure for upright fastening [ US12146518 ] :

一種直立緊固的L型螺栓緊固結構，能夠在不改變已安裝的格柵板的情況下，將設備快速牢固地固定在格柵板等支撐結構上。由於L形螺栓的彎曲部分包括鎖定槽和直立輔助部分，因此在L形螺栓直立的狀態下，可以緊固固定螺帽。因此，固定螺帽能夠容易且快速地聯接，即使在固定螺帽完全擰緊之後也能夠實現正確的聯接姿勢。另外，由於在支架與固定螺帽之間增設了分體結合的結合長孔墊圈，因此當將固定螺帽緊固至L形螺栓時，可以在L形螺栓緊固的狀態下緊固固定螺帽。螺栓是直立的。

Disclosed is an L-shaped bolt fastening structure for upright fastening which is capable of quickly and firmly fixing equipment to a support structure such as a grating plate without changing the installed grating plate. Since a bent portion of an L-shaped bolt includes a locking groove and an upright auxiliary portion, in a state in which the L-shaped bolt is upright, a fixing nut can be fastened. Accordingly, the fixing nut can be easily and quickly coupled, and also a correct coupling posture can be implemented even after the fixing nut is completely tightened. In addition, since a coupling long hole washer that is divided and coupled is added between a bracket and a fixing nut, when the fixing nut is fastened to the L-shaped bolt, the fixing nut can be fastened in a state in which the L-shaped bolt is upright.



03. 一種防鬆螺栓 [ CN222026124 ] :

本實用新型提供了一種防鬆螺栓，包括螺栓帽體、彈性片和螺栓杆體；通過設置所述螺栓杆體內部設置有貫穿孔，所述貫穿孔自所述螺栓杆體遠離螺栓帽體的一側開口，延伸至所述螺栓帽體的內部，與所述注料孔相連接，形成貫穿通道；熱量通過貫穿通道到達螺栓杆體內部；通過在所述螺栓杆體遠離螺栓帽體的一側設置有多個條形貫穿槽，所述條形貫穿槽自所述螺栓杆體遠離螺栓帽體的一側開口，多個條形貫穿槽使得內部受力時，應力可向條形貫穿槽附近集中釋放；設置所述熱膨脹係數大的合金金屬內嵌入所述貫穿孔的開口處，合金金屬受熱膨脹後可將螺栓杆體遠離螺栓帽體的一側撐開，增大螺紋間的摩擦力，達到防鬆的目的。



04. 一種防脫型航空航太緊固件 [ CN222026121 ] :

本實用新型提供一種防脫型航空航太緊固件，涉及航空航太技術領域，包括緊固機構，所述緊固機構包括T形螺絲杆，所述T形螺絲杆的一側設置有凹形塊，所述凹形塊靠近T形螺絲杆的一側開設有矩形槽，所述矩形槽的內壁正表面和矩形槽的內壁後表面均開設有T形孔，每個所述T形孔的內部均活動套接有長螺絲，所述T形螺絲杆的一側開設有第一圓環槽，所述矩形槽的內部滑動連接有兩個相對稱的卡塊，所述凹形塊靠近T形螺絲杆的一側固定有圓環塊，本實用新型中通過設置緊固件機構，可以提高防脫型緊固件的安全係數，即保證緊固件安裝後不容易被常用工具將其從物體上拆卸下來，既提高防脫型緊固件的使用效果，同時也提高了防脫型緊固件的使用效率。



05. 環保螺絲 [ TWM663084 ] :

本新型提出一種環保螺絲，包括：連接為一體的一頭部以及一螺紋部；本新型的改良部份在於所述的頭部和螺紋部係由生物可降解材料藉由射出成型裝置製作而成，其中環保螺絲具有一分模線，分模線係位於環保螺絲的軸向縱斷面處；本新型環保螺絲具備生物可分解或降解、質輕、低成本且不導電的優點。



06. 一種用於汽車發電機的注塑螺栓 [ CN222026123 ] :

本實用新型涉及機械製造技術領域，且公開了一種用於汽車發電機的注塑螺栓，包括螺紋柱和內凹槽口螺頭，還包括內固機構和防鬆機構，內固機構由芯盤、芯柱、外展筋和條筋構成，芯盤的上方垂直居中部焊接有芯柱，且芯柱的柱體表面對稱焊接有用於補強的外展筋，外展筋之間的芯柱表面對稱焊接有用於補強的條筋，芯盤以包裹方式注塑成型有內凹槽口螺頭，芯柱、外展筋和條筋的外側以包裹方式注塑成型有螺紋柱，防鬆機構由凸緣墊圈、彈簧壓環、壓環和膠環組成，內凹槽口螺頭與凸緣墊圈之間以限位元配合的方式防止鬆動。螺紋柱的一端柱體注塑成型於內凹槽口螺頭的盤面居中部，且該注塑螺栓結構緊湊、強度高、安裝方便，適用於汽車發電機等領域。



07. 一種通信機櫃內部的一體化固定螺絲及其使用方法 [ CN110513380 ] :

本發明的目的是提供一種通信機櫃內部的一體化固定螺絲及其使用方法。本發明的技術方案為：由螺絲頭、連接杆、圓柱體螺絲和螺絲底托組成，螺絲頭採用帶有弧形的尖端結構，進而方便安裝和拆卸，使得安裝簡單合理、安全可靠，節省安裝時間和人力，提高工作效率，螺絲頭尾端的邊緣位置處設有按照十字結構分佈的四個弧形彈片，在插入機櫃孔洞後可以迅速彈開，用來保證螺絲頭在機櫃內部的固定，免除工具安裝，圓柱體螺絲與螺絲底托為一體，而旋轉槽與螺絲頭為一體，從而將整體部件串聯起來，整體結構簡單，螺絲擰緊後牢固可靠，不易產生鬆動、掉落的狀況，結實耐用、方便安裝和拆卸，支持重複利用。



08. 一種可以快速擰卸螺紋結構 [ CN222026122 ] :

本實用新型涉及一種螺紋結構，屬於螺紋結構技術領域，具體是一種可以快速擰卸螺紋結構，包括母扣，母扣的上表面貫穿開設有裝配孔，母扣的下表面固定連接有兩個齒塊一，還包括子齒機構；子齒機構包括固定杆，固定杆的表面固定連接有兩個齒塊二，兩個齒塊二分別與對應兩個齒塊一螺紋可拆連接，固定杆的底端固定連接有弧形頭，固定杆的表面固定連接有兩個限位塊，固定杆、限位塊和齒塊二與裝配孔相適配；本實用新型通過設置的螺紋結構，替代原有複雜的全螺紋擰入固定的螺紋只需擰90度角即可以牢固鎖定，解決了現有的螺紋結構在拆卸時，通常使用扳手或者電動扳手進行操作，但使用扳手旋緊需要耗費較長時間，且人工作業，費時費力的問題。
----



四、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025)為主要IPC分類號之扣件相關專利：

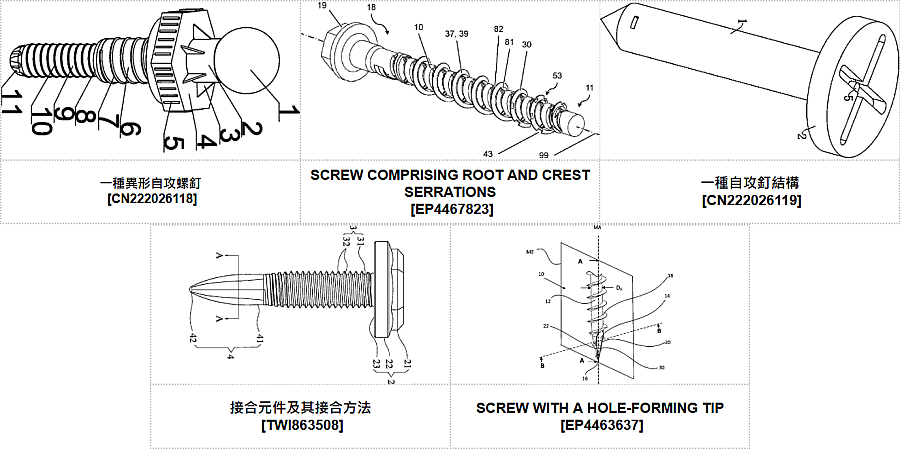

本項分類號(F16B025)之專利包括『一種異形自攻螺釘、SCREW COMPRISING ROOT AND CREST SERRATIONS、一種自攻釘結構、接合元件及其接合方法、SCREW WITH A HOLE-FORMING TIP』等專利，以下為本期專利摘要說明。


#專利代表圖 :

----

#專利摘要：



01. 一種異形自攻螺釘 [ CN222026118 ] :

本實用新型涉及螺釘技術領域，具體的說是一種異形自攻螺釘，包括六角端帽、第一螺杆、第二螺杆和連接光圓杆，所述連接光圓杆的外側套設焊接有六角端帽且六角端帽的底部套設有墊板，所述連接光圓杆的底部焊接有第一螺杆且第一螺杆的外側設置有第一螺紋；所述第一螺杆的底部通過過渡段連接有第二螺杆，所述第二螺杆的外側設置有第二螺紋，所述第二螺杆的底部焊接有攻入頭，所述攻入頭的外側等距離開設有切削槽，所述第一螺杆的外徑大於第二螺杆；該異形螺釘穩固性好，具有防滑脫的效果，節省螺絲攻入的時間。



02. SCREW COMPRISING ROOT AND CREST SERRATIONS [ EP4467823 ] :

混凝土螺絲包括軸10、設置在軸上、纏繞軸並從軸突出的至少一個螺紋30、以及非整體地設置在軸上的單獨的螺旋元件37，其中單獨的螺旋元件纏繞在軸周圍，從軸突出，並且構成至少一個螺紋的至少一個部分，其中單獨的螺旋元件包括牙頂39和根部34，並且其中根部設有第一螺紋。頂部設有頂部鋸齒53。

Concrete screw comprising a shaft 10, at least one screw thread 30, which is arranged on the shaft, winds around the shaft and protrudes from the shaft, and a separate helix element 37, which is arranged non-monolithically on the shaft, wherein the separate helix element winds around the shaft, protrudes from the shaft, and constitutes at least a section of the at least one screw thread, wherein the separate helix element comprises a crest 39 and a root 34, and wherein the root is provided with a first root serration 51 that is engaged, at least partly, by the shaft, characterized in that the crest is provided with a crest serration 53.



03. 一種自攻釘結構 [ CN222026119 ] :

本實用新型公開了一種自攻釘結構，屬於緊固件技術領域，包括螺釘本體，螺釘本體的頂端設有螺釘頭，螺釘頭的頂壁上開設有卡槽，螺釘本體上開設有插孔，插孔的側壁上對稱開設有與外界連通的安裝槽，安裝槽內滑動插設有卡杆，插孔內位於卡杆上方的部位滑動安裝有圓臺，圓臺的直徑自上而下逐漸減小，螺釘頭上開設有與插孔連通的通孔，圓臺的頂壁上安裝有頂端延伸至通孔內的推杆。本申請通過設置彈性件、圓臺、卡杆和潤滑機構，當螺釘本體將零件固定之後，工作人員向著螺釘頭的方向推動螺絲刀即可推動推杆移動，此時圓臺側壁的斜面將推動卡杆從安裝槽中伸出，因此能夠防止螺釘本體反轉，起到了固定螺釘位置的作用，並且直接推動推杆即可使卡杆伸出。



04. 接合元件及其接合方法 [ TWI863508 ] :

一種接合元件及其接合方法，該接合元件包括一頭部段、一突肋段及一尾部段，其中該尾部段的任一橫截面呈一幾何形狀，該幾何形狀為多個橢圓重疊在一起。當該接合元件對該裝配零件下壓及轉動時，該幾何形狀的一內凹部會對該接合元件的材料產生較多的塑性變形熱，能夠更易於讓該裝配零件的材料軟化而得到較大的塑性變形量，藉此提升裝配效率。



05. SCREW WITH A HOLE-FORMING TIP [ EP4463637 ] :

本發明涉及一種螺絲(10)，其包括過渡到尖端(14)的軸(12)。尖端(14)從軸(12)的支撐區域開始逐漸變細，並且尖端(14)終止於最前面的尖端(16)。至少兩個邊緣（20、22）透過尖端的凹部形成在尖端（14）上，其中第一個邊緣（20）沿旋入旋轉方向形成，第二邊緣（22）相對地形成旋入旋轉方向，所述邊緣透過表面(30、50)連接，該表面的橫截面具有輪廓線(K)。螺桿中心平面(ME)的相交曲線(S)由表面(30、50)產生，其中相交曲線(S)與螺桿中心軸線之間的距離(A)從最前端(16)開始增加）至少直到距離對應於芯直徑的一半。相交曲線(S)的相交點(A1)，所述相交點佈置在距螺桿中心軸線DK/4的距離處，其長度(L)大於DK/3，最接近螺桿縱向上的交點(A2)，距離螺桿中心軸DK/2 處。與輪廓線 (K) 一起在第一邊緣 (20) 處形成切線 (T) 的邊緣角 (α) 在長度 (L) 上隨著相交曲線 (S) 與中心軸 (S) 之間的距離 ( MA）增加。

The invention relates to a screw (10) comprising a shaft (12) which transitions into a tip (14). The tip (14) tapers starting from the support region of the shaft (12), and the tip (14) terminates at a frontmost tip (16). At least two edges (20, 22) are formed on the tip (14) by a recess of the tip, wherein a first edge (20) is formed in the screw-in rotational direction and a second edge (22) is formed opposite the screw-in rotational direction, said edges being connected via a surface (30, 50), the cross-section of which has a contour line (K). An intersection curve (S) of the screw central plane (ME) is produced by the surface (30, 50), wherein the distance (A) between the intersection curve (S) and the screw central axis increases from the frontmost tip (16) at least until the distance corresponds to half of the core diameter. An intersection point (A1) of the intersection curve (S), said intersection point being arranged at a distance of DK/4 to the screw central axis, has a length (L), which is greater than DK/3, to the closest intersection point (A2) in the longitudinal direction of the screw at a distance of DK/2 to the screw central axis. An edge angle (alpha) which forms the tangent (T) at the first edge (20) together with the contour line (K) increases over the length (L) as the distance between the intersection curve (S) and the central axis (MA) increases.
----



五、以『薄板或板之相互連接或與其平行的帶或桿之連接』(F16B005)為主要IPC分類號之扣件相關專利：

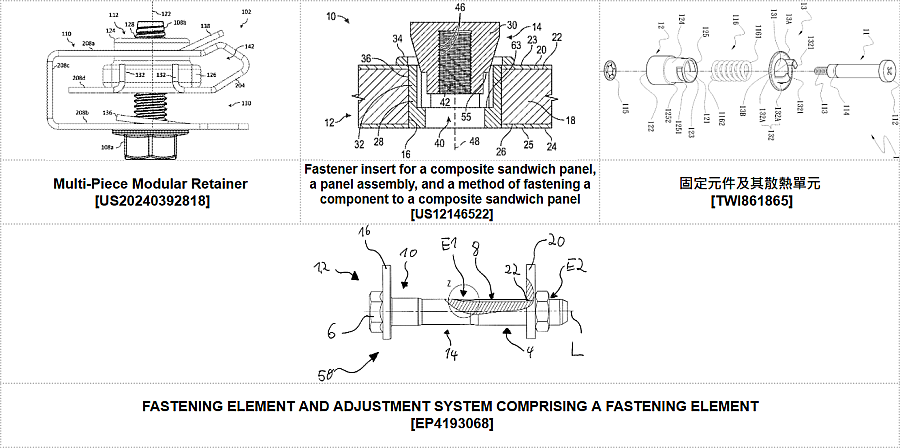

本項分類號(F16B005)之專利包括『Multi-Piece Modular Retainer、Fastener insert for a composite sandwich panel, a panel assembly, and a method of fastening a component to a composite sandwich panel、固定元件及其散熱單元、FASTENING ELEMENT AND ADJUSTMENT SYSTEM COMPRISING A FASTENING ELEMENT』等專利，以下為本期專利摘要說明。


#專利代表圖 :

----

#專利摘要：



01. Multi-Piece Modular Retainer [ US20240392818 ] :

描述了一種用於將具有第一開口的第一部件相對於具有第二開口的第二部件附接的保持器組件。固定組件包括螺帽插件和沖壓金屬固定夾。螺帽插入件包括套環和凸緣，其中套環限定接合緊固件的桿部的孔。螺母嵌件可以是非硬化的鐵螺母嵌件。沖壓金屬固定夾包括接收並固定螺帽插入件的螺帽凹槽。沖壓金屬固定夾包括經由側壁彈性連接以限定通道的第一平面部分和第二平面部分、彈性地連接到第一平面部分並延伸到通道中的螺母基板、以及彈性地連接到第一平面部分和第二平面部分的舌片。舌部可包括舌部開口，舌部開口構造成接收套環的一部分。

Described is a retainer assembly for attaching a first component having a first opening relative to a second component having a second opening. The retainer assembly includes a nut insert and a stamped-metal retainer clip. The nut insert includes a collar and a flange where the collar defines a bore that engages a shank of a fastener. The nut insert may be a non-hardened ferrous nut insert. The stamped-metal retainer clip includes a nut recess that receives and retains the nut insert. The stamped-metal retainer clip includes first planar portion and a second planar portion that are resiliently connected via a sidewall to define a channel, a nut base plate resiliently connected to the first planar portion and extending into the channel, and a tongue resiliently coupled to the first planar portion and configured to secure a least a portion of the nut insert between the tongue and the base plate. The tongue can include a tongue opening configured to receive a portion of the collar.



02. Fastener insert for a composite sandwich panel, a panel assembly, and a method of fastening a component to a composite sandwich panel [ US12146522 ] :

一種用於在複合夾層板中的開口處固定至複合夾層板的緊固件插入件包括基部和緊固件載體。底座具有本體及與本體一體形成的凸緣。凸緣從主體的外周邊橫向向外延伸。底座限定了完全延伸穿過主體和凸緣的中心腔。底座包括設置在中心腔處的第一個鎖定特徵。緊固件載體被配置為插入到基座的中心腔。緊固件承載件限定緊固件開口並具有第二鎖定特徵，此第二鎖定特徵構造成與基座的第一個鎖定特徵機械接合以將緊固件承載件保持至基座。面板組件和將零件緊固到複合夾層板上的方法利用了緊固插入件。

A fastener insert for securement to a composite sandwich panel at an opening in the composite sandwich panel includes a base and a fastener carrier. The base has a body and a flange integral with the body. The flange extends laterally outward of an outer perimeter of the body. The base defines a central cavity extending entirely through both the body and the flange. The base includes a first locking feature disposed at the central cavity. The fastener carrier is configured to insert into the central cavity of the base. The fastener carrier defines a fastener opening and has a second locking feature configured for mechanical engagement with the first locking feature of the base to retain the fastener carrier to the base. A panel assembly and a method of fastening a component to a composite sandwich panel utilize the fastener insert.



03. 固定元件及其散熱單元 [ TWI861865 ] :

一種固定元件及其散熱單元，該散熱單元具有一受熱區係與一裸晶型態之發熱源相貼合，該散熱單元之四隅分別設置有一固定元件，該固定元件具有：一具有彈簧之螺絲、一開設有窗口之套筒、一卡簧環，該螺絲被該套筒所套設，該卡簧環係套接於該套筒外，且該卡簧環具有一向上延伸之勾臂組，該等勾臂伸入前述窗口處並扣壓該彈簧的頂端，令該彈簧於套筒內呈壓縮狀態者；當該各固定元件之彈簧於組裝後同時被釋放，該彈簧兩端可提供該散熱單元一同步且均勻的向下壓力，使該散熱單元與該裸晶型態之發熱源產生緊密且均勻的結合者。

一種固定元件及其散熱單元，該散熱單元具有一受熱區係與一裸晶型態之發熱源相貼合，該散熱單元之四隅分別設置有一固定元件，該固定元件具有：一具有彈簧之螺絲、一開設有窗口之套筒、一卡簧環，該螺絲被該套筒所套設，該卡簧環係套接於該套筒外，且該卡簧環具有一向上延伸之勾臂組，該等勾臂伸入前述窗口處並扣壓該彈簧的頂端，令該彈簧於套筒內呈壓縮狀態者；當該各固定元件之彈簧於組裝後同時被釋放，該彈簧兩端可提供該散熱單元一同步且均勻的向下壓力，使該散熱單元與該裸晶型態之發熱源產生緊密且均勻的結合者。



04. FASTENING ELEMENT AND ADJUSTMENT SYSTEM COMPRISING A FASTENING ELEMENT [ EP4193068 ] :

本發明涉及一種緊固元件，特別是一種偏心螺絲，以及一種包括緊固元件的調節系統。緊固元件在現有技術中是已知的。它們通常用於調節系統中，例如調節車輛的底盤部件。為此，偏心元件通常安裝或模製在緊固元件上，以便以這種方式實現可調節性。為了實現偏心元件在緊固元件上的牢固定位，其通常經由凹槽以旋轉固定的方式在緊固元件上被引導。然而，這樣做的問題在於，凹槽導致緊固元件的生產特別昂貴，特別是由於緊固元件的螺紋的成形，因為用於成形螺紋的成形工具經常被損壞和/或嚴重損壞。 、特別是其斜面磨損，因此這些工具的使用壽命很短。因此，本發明的目的是實現緊固元件的成本有效的生產，特別是用於調節系統的緊固元件，其中緊固元件應同時具有高機械承載能力。

The invention relates to a fastening element, in particular an eccentric screw, and an adjustment system comprising a fastening element. Fastening elements are already known from the prior art. These are often used in an adjustment system in order, for example, to adjust chassis parts of a vehicle. For this, eccentric elements are often mounted or moulded on the fastening element in order to achieve adjustability in this way. To achieve secure positioning of the eccentric element on the fastening element, it is often guided on the fastening element in a rotationally fixed manner via a groove. The problem with this, however, is that the groove results in particularly expensive production of the fastening element, in particular owing to the shaping of the thread of the fastening element, since the shaping tool for shaping the thread is often damaged and/or severely worn by the groove, in particular the ramp thereof, and therefore these tools have only a short service life. It is therefore the object of the present invention to achieve cost-effective production of a fastening element, in particular for an adjustment system, in which the fastening element should at the same time have a high mechanical load-bearing capacity.



----
