2024-02-No2-扣件技術新訊

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件技術新訊 (2024-02-No-2)：

#技術主題 : #沖孔與壓縮成形雙平頭鉚接技術

扣件結合技術可以將兩個或多個獨立的零件，永久性或臨時性地組裝成一個完整的單一部件；在眾多結合方式中，鉚接是一種非常耐用、成本低廉且容易安裝的選擇，使用時需先在鈑材上鑽孔或切割孔洞，然後放置鉚釘並壓縮其無頭端(鉚釘尾部)，鉚釘經過塑性變形膨脹成第二個頭部，從而將兩塊鈑材緊密固定在一起，然而，由於需要在待結合的鈑材上預先鑽孔，這降低了生產效率；此外，鉚釘頭部突出在鈑材表面，其鎖固效果會隨著鈑材厚度的增加而減弱，因此在某些情況下可能不被考慮使用。與螺栓連接相比，鉚接在永久性或半永久性搭接接頭的應用中具有兩大優點：一是在振動下不易鬆動、二是能夠固定多個重疊的鈑材。

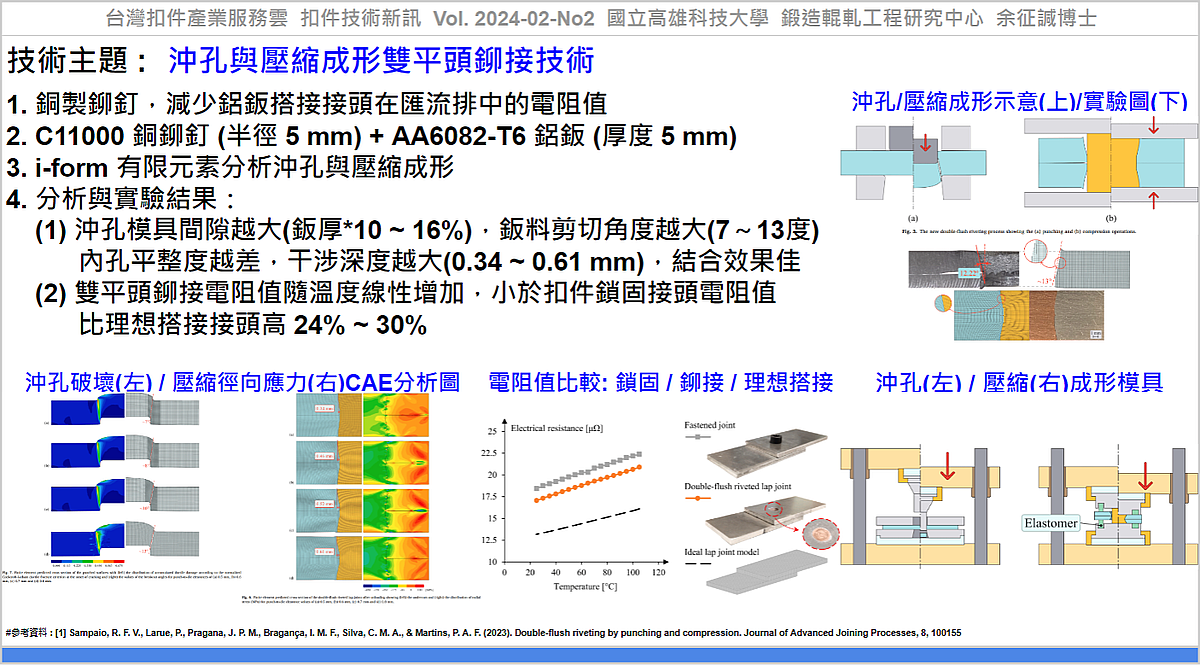

Sampaio等人[1]提出利用沖孔與壓縮成形的雙平頭鉚接技術。使用銅製鉚釘的目的為減少鋁鈑搭接接頭在匯流排應用中的電阻，銅鉚釘為半徑5mm的C11000銅鉚釘，結合2塊5mm厚的AA6082-T6鋁鈑，並利用有限元素分析軟體 i-form 分析沖孔與壓縮成形；從分析與實驗結果知，沖孔時，模具間隙越大(鈑厚*10~16%)，其鈑料剪切角度越大(7～13度)，內孔平整度越差，但壓縮形成的干涉深度越大(0.34~0.61 mm)，具有更佳的結合效果。雙平頭鉚接技術的熱電特性，其電阻值會隨溫度線性增加，其值比理想搭接接頭高 24% 至 30%，但小於使用扣件鎖固接頭的電阻值。

透過沖孔和壓縮的雙平頭鉚接可成功地用於製造平搭接接頭，其中鉚釘頭可完全容納在鈑材表面下方，並可整合至連續沖壓模具系統中進行自動化生產。

應用該技術，可協助產業透過『沖孔與壓縮成形雙平頭鉚接技術』，建立『鉚釘成形方法』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] Sampaio, R. F. V., Larue, P., Pragana, J. P. M., Bragança, I. M. F., Silva, C. M. A., & Martins, P. A. F. (2023). Double-flush riveting by punching and compression. Journal of Advanced Joining Processes, 8, 100155.

[2] 台灣扣件產業服務雲, 扣件技術新訊, Vol. 2024-02-No2, https://www.tw-fastener.com/tfsc/knowledge/BLP_f0bdf723-c03e-48a9-8c3c-9ca81b593450

----

Tag: #Fastener, #Rivet, #Punching, #Compression.

----
