2024-06-No2-扣件技術新訊

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件技術新訊 (2024-06-No-2)：

#技術主題 : #扣件用 10B21 冷鍛硼鋼熱處理技術

扣件廣泛應用於汽車、電子等領域，對於高性能扣件材料的需求日益迫切。10B21低碳硼鋼，具有良好的成形性與明顯的熱處理效果等優點，廣泛用於生產9.8級以下的扣件。

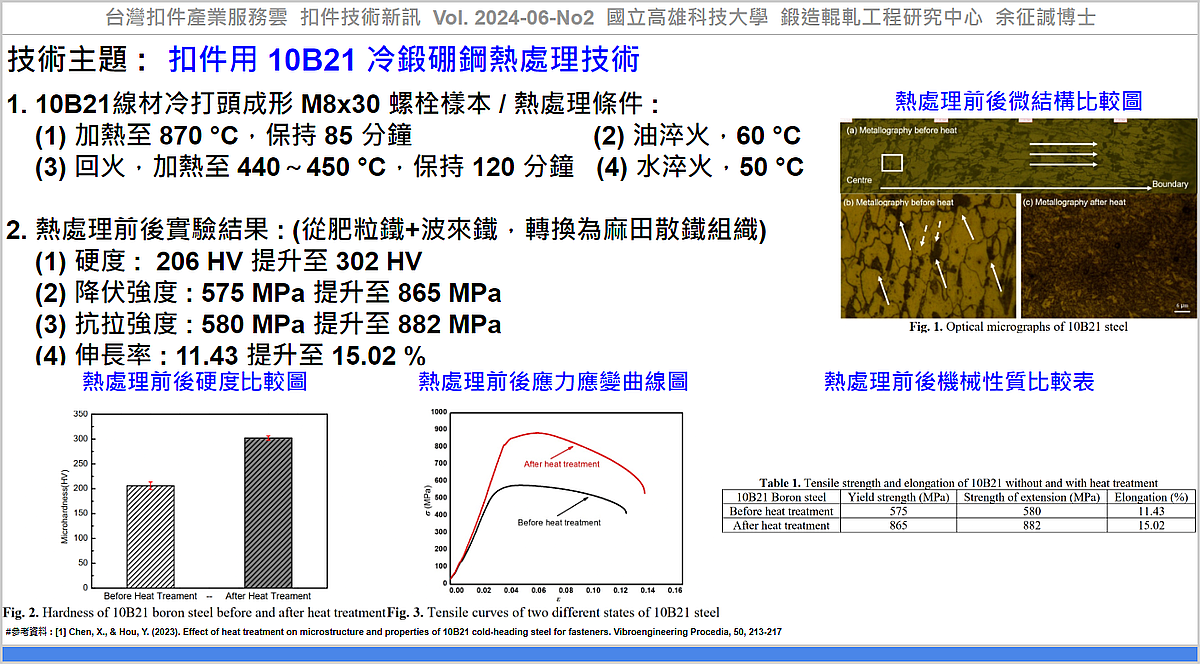

Chen 等人[1]，提出一10B21低碳硼鋼熱處理技術，透過淬火、回火等方式，將其組織從肥粒鐵轉變為回火麻田散鐵，以提高強度和硬度。實驗樣本取自經過冷打頭成形的10B21 M8x30 螺栓，其熱處理條件為：
(1) 加熱至 870度C，保持 85 分鐘。
(2) 淬火，使用油淬，60度C。
(3) 回火，加熱至 440～450度C，保持 120 分鐘。
(4) 淬火，使用水淬，50度C。

其熱處理實驗結果為：
(1) 經過熱處理，材料結構從肥粒鐵和波來鐵組織，轉換為麻田散鐵，其硬度從 206 HV 提升至 302 HV。
(2) 在10B21低碳硼鋼中添加微量硼元素，可以提高其淬透性和強度，在熱處理後具備更高的硬度和更好的機械性能。
(3) 降伏強度自 575 提升至 865 MPa。
(4) 抗拉強度自 580 提升至 882 MPa。
(5) 伸長率：自 11.43 提升至 15.02 %。

應用該技術，可協助產業透過『扣件用 10B21 冷鍛硼鋼熱處理技術』，建立『熱處理技術』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] Chen, X., & Hou, Y. (2023). Effect of heat treatment on microstructure and properties of 10B21 cold-heading steel for fasteners. Vibroengineering Procedia, 50, 213-217, https://www.extrica.com/article/23479

[2] 台灣扣件產業服務雲, 扣件技術新訊, Vol. 2024-06-No2, https://www.tw-fastener.com/tfsc/knowledge/BLP_72aa5399-005b-4e4f-bb60-03b76c804e7c

----

Tag: #Fastener, #10B21, #HeatTreatment.

----
