2024-05-No1-扣件專利新訊

余征諴 更新於 2024-05-08 09:40:18.71

2024-05-No1-扣件專利新訊



余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心



各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件專利新訊 (2024-05-No1)：

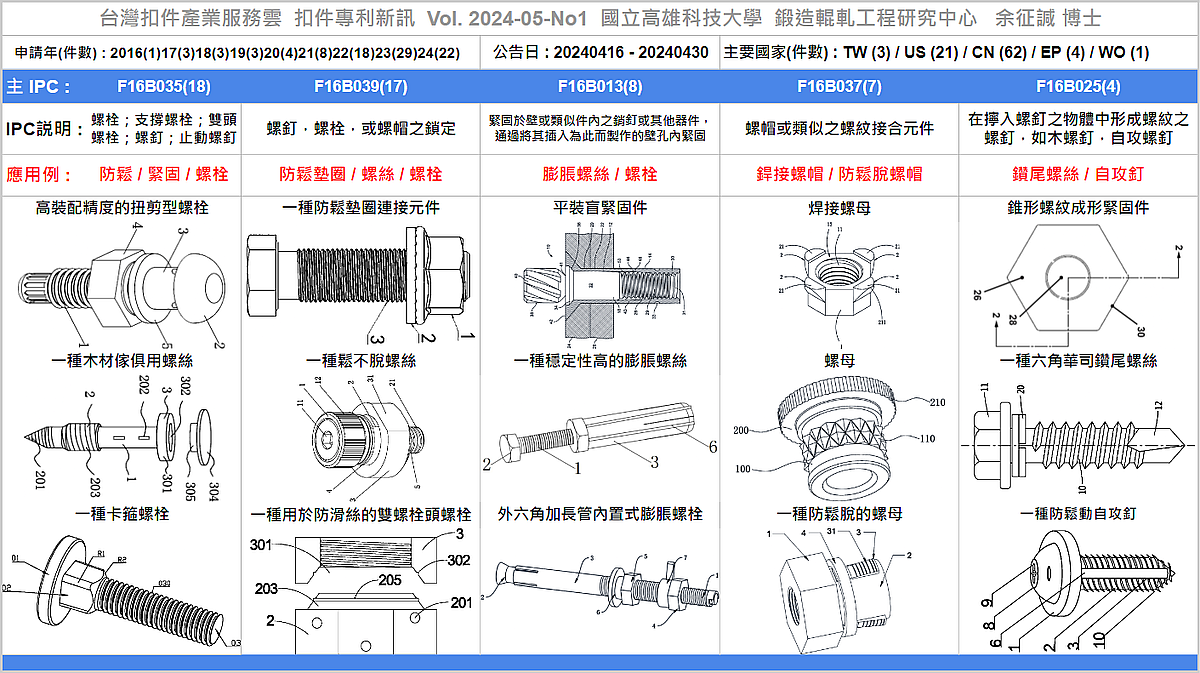

全球專利資料庫近期公告91筆扣件新專利，公告日介於20240416至20240430間，申請國件數分別為台灣(TW)3件、美國(US)21件、中國(CN)62件、歐洲(EP)4件與世界(WO)1件，專利權人包括台灣的『惠亞工程股份有限公司、角氏企業有限公司、郭彥辰』;美國的『Penn Engineering & Manufacturing Corp.、HOWMET AEROSPACE INC.、HILTI AKTIENGESELLSCHAFT、National Nail Corp.、ZEKELMAN INDUSTRIES, INC.』;中國的『賓科汽車緊固件（崑山）有限公司、費希爾廠有限責任兩合公司、廣東史特牢緊扣系統有限公司、海鹽萬達汽車配件股份有限公司、領途汽車有限公司』；歐洲的『Lisi Aerospace、Kenco AU Pty Ltd、Cooper-Standard Automotive, Inc.、Adolf Schnorr GmbH & Co. KG』；與世界的『A&S SYSTEM CO,. LTD.』 … 等專利權人(完整專利權人請詳參專利清單)。


本期以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035) 分類號為主，聚焦在『一種一體式螺栓套筒組合件及其加工工藝、一種防鬆動螺栓螺母結構、一種可提高盤間螺栓抗疲勞能力的螺栓結構及其設計方法、一種鎳鈦合金自密封螺栓、一種臺階法蘭面螺栓、L-SHAPED BOLT FASTENING STRUCTURE FOR UPRIGHT FASTENING、緊固件、一種防溢防轉螺栓及其使用方法、L-SHAPED BOLT FASTENING STRUCTURE USING HOLE GUARD、一種適用於電動汽車狹小位置使用的緊固件、Hidden recess furniture screw and driver system、Ice Screw Assembly、緊固機構、一種工程機械上的防鬆動自動預警螺栓、高裝配精度的扭剪型螺栓、一種木材傢俱用螺絲、一種可拆卸式半圓頭螺絲、一種卡箍螺栓』等專利。


其餘分類號及代表專利依序為：

(1) F16B039：一種火車軌道防鬆螺母固定結構、一種防鬆脫緊固件結構、一種防鬆墊圈連接元件、楔形防鬆螺母套件、凸筋防鬆螺母、一種火電廠大型設備定位鎖緊裝置、一種組合式防鬆螺母元件、Nut restrainer, and methods of use、高強度防脫落緊固件、IMPROVED LOCKING NUT OR BOLT AND WASHER。

(2) F16B013：平裝盲緊固件、膨脹螺栓、一種單邊緊固螺栓元件、底切錨固件的拆卸工具、底切錨固件和用拆卸工具來移除底切錨固件的方法、Expandable screw with separate expansion fingers、一種穩定性高的膨脹螺絲、一種可拆卸式膨脹螺栓、外六角加長管內置式膨脹螺栓。

(3) F16B037：一種C型鋼固定用強磁螺母、螺母、使用該螺母的發電花鼓及使用該發電花鼓的車輛、螺栓防護罩及其使用方法、焊接螺母、其製造方法及其應用之高架地板之腳架、Bolt and fastening arrangement、螺母、一種防鬆脫的螺母。

(4)F16B025：錐形螺紋成形緊固件、一種雙線細牙乾壁釘、一種六角華司鑽尾螺絲、一種防鬆動自攻釘等專利。
(完整專利資訊請參閲專利清單。)


----
#參考資料：

[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-05-No1, https://www.tw-fastener.com/tfsc/knowledge/BLP_9e7fcda3-d6a3-498b-8b37-702d61d3a1f4

[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-05-No1, 專利清單 EXCEL, https://docs.google.com/spreadsheets/d/1WGnYRPu2YDngao8xwkwl81rQtHoTocH4/edit?usp=drive_link&ouid=112972152770097436121&rtpof=true&sd=true

[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-05-No1, 專利説明書 PDF, https://drive.google.com/drive/folders/1aB-tjysBqRO1r-NOhj83Zg2zg37vN_OF?usp=drive_link

----
(點擊開啓全文: https://www.tw-fastener.com/tfsc/knowledge/BLP_9e7fcda3-d6a3-498b-8b37-702d61d3a1f4 )
----
Tag : #Fasteners, #Patent, #Review .
----



一、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035)為主要IPC分類號之扣件相關專利：



本項分類號(F16B035)之專利包括『一種一體式螺栓套筒組合件及其加工工藝、一種防鬆動螺栓螺母結構、一種可提高盤間螺栓抗疲勞能力的螺栓結構及其設計方法、一種鎳鈦合金自密封螺栓、一種臺階法蘭面螺栓、L-SHAPED BOLT FASTENING STRUCTURE FOR UPRIGHT FASTENING、緊固件、一種防溢防轉螺栓及其使用方法、L-SHAPED BOLT FASTENING STRUCTURE USING HOLE GUARD、一種適用於電動汽車狹小位置使用的緊固件、Hidden recess furniture screw and driver system、Ice Screw Assembly、緊固機構、一種工程機械上的防鬆動自動預警螺栓、高裝配精度的扭剪型螺栓、一種木材傢俱用螺絲、一種可拆卸式半圓頭螺絲、一種卡箍螺栓』等專利，以下為本期專利摘要說明。

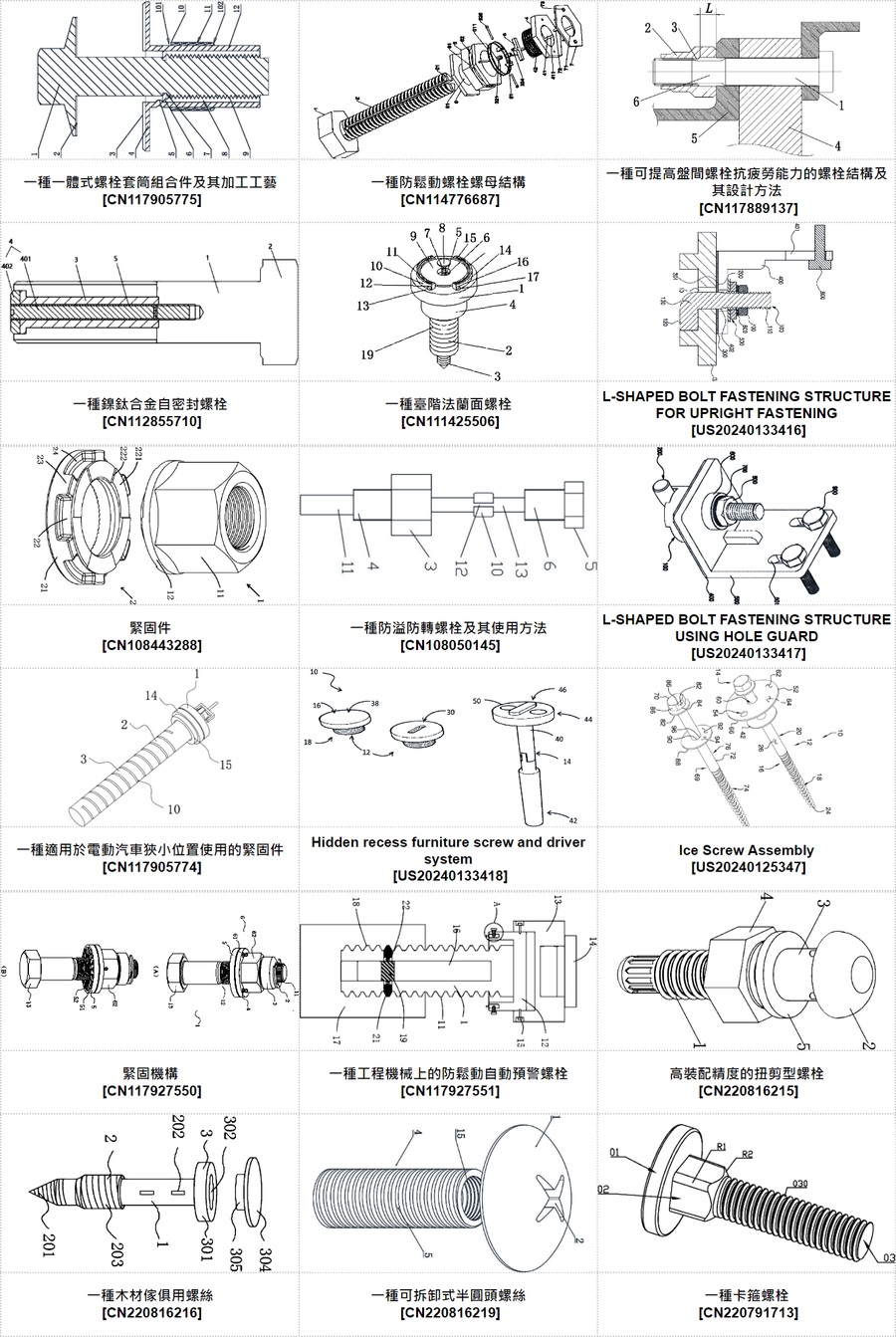

#專利代表圖 :

----

#專利摘要：



01. 一種一體式螺栓套筒組合件及其加工工藝 [ CN117905775 ] :

本申請涉及螺栓的領域，具體公開了一種一體式螺栓套筒組合件及其加工工藝，其包括螺栓本體與套筒本體，螺栓本體上設置有螺紋段，螺栓本體上設置有限位卡環，套筒本體上開設有與螺栓本體插接配合的插接孔，插接孔內設置有限位凸塊，限位凸塊與限位卡環配合用於限制套筒本體的位置，套筒本體上設置有限位環，限位環表面縱橫交錯開設有多個限位槽，限位槽開設方向與套筒本體軸線方向呈夾角設置。本申請具有減少螺栓套筒組合件發生脫落或鬆動的情形，提高使用螺栓套筒組合件的穩定性與牢固度的效果。



02. 一種防鬆動螺栓螺母結構 [ CN114776687 ] :

本發明專利公開了一種防鬆動螺栓螺母結構，涉及螺栓螺母技術領域，其機構包括螺栓元件和螺母元件，螺栓元件包括螺帽和螺杆，螺杆設置於螺帽底端，螺杆底端沿設置有十字滑槽，螺母元件包括螺母、連接座和十字滑塊，螺母外壁設置有第一環形凹槽，第一環形凹槽外壁的設置有四個第一滑道，螺母內壁的設置有第一滑槽，第一滑槽內壁與四個第一滑道內壁連通，連接座頂端設置有第一通孔，連接座上一體設置有連接軸套，連接軸套內壁與第一通孔內壁連通，連接軸套外壁的下部沿周向設置有第二環形凹槽，第二環形凹槽外壁均勻的設置有第一棘齒，第二環形凹槽外壁的中部等間距設置有四個第二滑道，連接軸套內壁的下部沿周向設置有第二滑槽。



03. 一種可提高盤間螺栓抗疲勞能力的螺栓結構及其設計方法 [ CN117889137 ] :

本發明涉及航空發動機技術領域，公開了一種可提高盤間螺栓抗疲勞能力的螺栓結構及其設計方法，通過將盤間螺栓連接結構的螺杆和螺母局部加長，從而減小盤間螺栓的拉伸和彎曲剛度，達到減小盤間螺栓載荷波動幅，從而減小盤間螺栓應力波動幅的目的，可有效提高提升盤間螺栓抗彎能力和抗疲勞能力；規避了現有壓氣機輪盤間採用短螺栓形成連接結構時存在高頻次的疲勞載荷疊加局部大應力而導致螺栓連接結構疲勞壽命降低的問題。



04. 一種鎳鈦合金自密封螺栓 [ CN112855710 ] :

本發明公開了一種鎳鈦合金自密封螺栓，包括螺柱和螺帽，所述螺帽連接於所述螺柱頭端，所述螺柱的尾端設有臺階孔，所述臺階孔內設有尾端直徑增大的T型鎳鈦合金套筒，所述T型鎳鈦合金套筒以軸向預拉伸加工製成，所述螺柱的尾端連接有限制所述T型鎳鈦合金套筒與所述螺柱的軸向位置的螺栓內芯，所述T型鎳鈦合金套筒內設有電熱絲。本發明能解決螺栓連接鬆動導致的螺栓預緊力不足的問題，安裝簡便，可有效彌補螺栓缺失的預緊力，保證螺栓連接的可靠性。



05. 一種臺階法蘭面螺栓 [ CN111425506 ] :

本發明公開了一種臺階法蘭面螺栓，涉及緊固件技術領域，該臺階法蘭面螺栓包括螺栓帽、螺栓杆和底杆，螺栓帽下表面螺紋連接有法蘭盤，法蘭盤下表面螺紋連接有螺栓杆，螺栓杆下表面螺旋連接有底杆，使得整個裝置都可以通過螺紋拆分開來，在某一部位損壞或者出現故障的時候方便檢修和更換，圓盤左側固定連接有弧形條一，弧形條一上表面固定連接有突條，圓盤右側固定連接有弧形條二，弧形條二上表面開設有凹形槽，使得整個裝置在螺栓杆上的螺紋被磨損殆盡時可以掰開弧形條擰動將整個裝置將整體拔出，不會出現螺栓活死無法取出的問題，通過階梯式的設計搭配，使得整個螺栓裝置結構強度高，使用中不易出現損壞，使用壽命長。



06. L-SHAPED BOLT FASTENING STRUCTURE FOR UPRIGHT FASTENING [ US20240133416 ] :

一種直立緊固的L型螺栓緊固結構，能夠在不改變已安裝的格柵板的情況下，將設備快速牢固地固定在格柵板等支撐結構上。由於L形螺栓的彎曲部分包括鎖定槽和直立輔助部分，因此在L形螺栓直立的狀態下，可以緊固固定螺帽。因此，固定螺帽能夠容易且快速地聯接，即使在固定螺帽完全擰緊之後也能夠實現正確的聯接姿勢。另外，由於在支架與固定螺帽之間增設了分體結合的結合長孔墊圈，因此當將固定螺帽緊固至L形螺栓時，可以在L形螺栓緊固的狀態下緊固固定螺帽。螺栓是直立的。

Disclosed is an L-shaped bolt fastening structure for upright fastening which is capable of quickly and firmly fixing equipment to a support structure such as a grating plate without changing the installed grating plate. Since a bent portion of an L-shaped bolt includes a locking groove and an upright auxiliary portion, in a state in which the L-shaped bolt is upright, a fixing nut can be fastened. Accordingly, the fixing nut can be easily and quickly coupled, and also a correct coupling posture can be implemented even after the fixing nut is completely tightened. In addition, since a coupling long hole washer that is divided and coupled is added between a bracket and a fixing nut, when the fixing nut is fastened to the L-shaped bolt, the fixing nut can be fastened in a state in which the L-shaped bolt is upright.



07. 緊固件 [ CN108443288 ] :

提供一種緊固件，所述緊固件包括擰緊件(1)和環形件(2)。所述環形件包括環形的第二主體部(22)、凸緣部(21)以及多個間隔設置的第一阻擋突起(23)，所述第一阻擋突起在所述第二主體部的外側從所述凸緣部朝向所述第二結合面軸向延伸，其中所述第一阻擋突起的外徑大於所述擰緊件的外徑；其中所述擰緊件和所述環形件的第一阻擋突起適於與扳手裝置相結合，實現所述擰緊件和所述環形件的同步拆裝。本發明的緊固件通過結合面的結合起到抑制擰緊件進一步鬆退的作用。並且避免了拆裝時對於結合面的損壞。而且本發明的結構使得拆卸時不需要將擰緊件擰回到原位，簡化了操作。



08. 一種防溢防轉螺栓及其使用方法 [ CN108050145 ] :

本發明涉及一種防溢防轉螺栓及其使用方法，防溢防轉螺栓包括螺栓一和螺栓二，螺栓一的頭部內設置有螺紋孔，螺栓一的螺杆部、螺栓二內均設置有光孔，螺栓一的螺杆部的光孔內套設護套，螺栓一的頭部的螺紋孔與螺栓二的螺杆部配合設置，螺栓二的光孔內配合設置活動箍，活動箍為一側設置為開口的圓環。本發明不僅能夠實現對於拆卸時需要防溢、對於拆裝時需要防轉的安裝件的防溢防轉，而且結構簡單、穩定可靠。



09. L-SHAPED BOLT FASTENING STRUCTURE USING HOLE GUARD [ US20240133417 ] :

提供了一種使用孔防護裝置的L形螺栓緊固結構，其能夠安裝在各種尺寸的孔中。由於L形螺栓是在孔護罩安裝在下部結構上的狀態下緊固的，所以使用L形螺栓的緊固適用於具有大孔或大長孔的鋼墊或其中的格柵。且尺寸不規則。由於使用孔護板和L形螺栓可以將螺栓安裝在一個方向上具有各種尺寸的孔中，因此使用孔護板的L形螺栓緊固結構在工業現場的地板中具有廣泛的應用，例如H型鋼結構、建築工地的天花板、牆壁結構的吊鉤等。

Provided is an L-shaped bolt fastening structure using a hole guard, which is capable of being installed in holes having various sizes. Since an L-shaped bolt is fastened in a state in which a hole guard is mounted on a lower structure, fastening using the L-shaped bolt is applicable to a steel pad having a large hole or a large long hole or a grating in which holes are damaged and have irregular sizes. Since bolts can be installed in holes having various sizes in one direction using the hole guard and the L-shaped bolt, the L-shaped bolt fastening structure using the hole guard has a wide range of applications in a floor in an industrial site and as a hook hanger or the like of an H-beam structure, a ceiling, or a wall structure of a construction site.



10. 一種適用於電動汽車狹小位置使用的緊固件 [ CN117905774 ] :

本發明公開了一種適用於電動汽車狹小位置使用的緊固件，包括固定件以及安裝在固定件上的第一螺杆，且第一螺杆遠離固定件的一側設置有第二螺杆，還包括：所述第一螺杆的內壁開設有對接槽和限位槽，且第一螺杆的外側設置有加固結構，可以使該緊固件使用時更加牢固；所述固定件遠離第一螺杆的一側設置有安裝件。該適用於電動汽車狹小位置使用的緊固件，轉向結構包括安裝在安裝件上的第一連接塊，且第一連接塊通過十字萬向節和第二連接塊相連接，並且第二連接塊和操作杆相連接，這樣在轉動操作杆時，可以帶動第二連接塊進行轉動，第二連接塊通過十字萬向節帶動第一連接塊進行旋轉，第一連接塊帶動安裝件和固定件進行轉動，實現轉向的目的。



11. Hidden recess furniture screw and driver system [ US20240133418 ] :

一種緊固件和專用驅動器，該緊固件包括具有位於中心的孔的緊固件頭部和從與緊固件頭部的連接部延伸的緊固件主體。緊固件主體具有沿著緊固件主體的長度的內部空腔，且彈簧偏壓柱塞可在緊固件主體的內部空腔內在第一位置和第二位置之間滑動，在第一位置處，柱塞具有構造成配合在孔內的表面。驅動器可拆卸地連接至緊固件以壓下柱塞並將扭矩傳遞至緊固件以進行安裝而不損壞緊固件。

A fastener and a specialized driver, the fastener comprising a fastener head with aperture centered therein and fastener body extending from connection with the fastener head. The fastener body has an interior cavity along a length of the fastener body and a spring biased plunger is slidable within an interior cavity of the fastener body between a first position where the plunger has a surface configured to fit within the aperture and in a second position the plunger is spaced apart from the aperture. The driver is removably coupleable to the fastener to depress the plunger and transfer torque to the fastener for installation without damage to the fastener.



12. Ice Screw Assembly [ US20240125347 ] :

冰螺絲組件包括具有頭部和軸的螺絲。該軸具有螺紋部分和無螺紋部分，並且螺紋部分穿透冰以將螺絲固定到冰中。第一墊圈固定在螺絲周圍，並且第一墊圈定位在軸的無螺紋部分上，以當螺絲擰入冰中時鄰接冰。第二墊圈可移動地定位在螺絲周圍，並且第二墊圈定位在第一墊圈和頭部之間。第二墊圈具有延伸穿過第二墊圈的開口，以便將冰棚的錨定線附接至第二墊圈以將冰棚固定至冰。

An ice screw assembly includes a screw that has a head and a shaft. The shaft has a threaded portion and an unthreaded portion and the threaded portion penetrates ice for securing the screw into the ice. A first washer is secured around the screw and the first washer is positioned on the unthreaded portion of the shaft to abut the ice when the screw is threaded into the ice. A second washer is movably positioned around the screw and the second washer is positioned between the first washer and the head. The second washer has an opening extending through the second washer thereby facilitating an anchoring line of an ice shack to be attached to the second washer to secure the ice shack to the ice.



13. 緊固機構 [ CN117927550 ] :

本公開提供一種緊固機構，包括：螺栓，螺栓包括頭部及螺杆，螺杆的遠離頭部的一端設置有沿軸向延伸的第一花鍵；螺母，包括螺母本體，適用於與外部的裝配工具配合，以裝配在螺杆上；墊圈，被構造成環形結構，適用於回應螺母提供的鎖緊力抵壓於外部的安裝主體上；以及防鬆件，防鬆件的中部設置有通孔，通孔的內壁設置有適用於與第一花鍵配合的第二花鍵，防鬆件適用於套設在螺栓的設置有第一花鍵的部分及螺母之間，以通過第二花鍵將螺母相對於螺栓的旋轉鎖止，以限制螺母相對於螺栓鬆退；其中，第一花鍵及第二花鍵中的一個被構造成凸花鍵，另一個被構造成凹花鍵。



14. 一種工程機械上的防鬆動自動預警螺栓 [ CN117927551 ] :

本發明公開了一種工程機械上的防鬆動自動預警螺栓，包括螺栓主體，所述螺栓主體的頂部設置有螺栓頭，所述螺栓主體的通孔內設置有防鬆機構；所述防鬆機構包括安裝塊，且安裝塊外側通過內撐彈簧連接有尼龍環，所述尼龍環卡設在螺栓主體外圈開設的環槽內，所述螺栓頭下側的卡槽內安裝有預警組件；所述預警元件包括安裝在連接座下方的壓力感測器，所述連接座通過連接元件固定，所述壓力感測器電性連接有控制單元和預警機構。本發明起到了自動鎖緊作用，能在強烈震動條件下，螺栓不鬆動，可以對螺栓主體的鬆緊性進行監測，並且在螺栓出現鬆動時，通過控制單元和預警機構的配合可以及時進行預警。



15. 高裝配精度的扭剪型螺栓 [ CN220816215 ] :

本實用新型涉及扭剪型螺栓技術領域，且公開了高裝配精度的扭剪型螺栓，包括螺栓本體，所述螺栓本體的外部連接墊片，所述螺栓本體的頂部連接支撐柱，所述支撐柱的頂部設有螺栓頭，所述支撐柱的內部開設內凹槽，所述安裝塊通過鑲嵌的方式連接在內凹槽的內部，所述內凹槽的內部開設固定槽，所述安裝塊的外部通過粘接的方式連接橡膠塊。通過在螺栓頭的底部設有安裝塊，在支撐柱的內部開設內凹槽，在內凹槽的內部開設固定槽，且在安裝塊的外壁設有橡膠塊，安裝塊插入內凹槽的內部，且橡膠塊鑲嵌固定在固定槽的內部，這樣螺栓頭將安裝在支撐柱的頂部，長時間使用後，方便對螺栓頭單獨的拆卸下來進行更換，從而降低了更換時的難度。



16. 一種木材傢俱用螺絲 [ CN220816216 ] :

本實用新型公開了一種木材傢俱用螺絲，包括螺絲主體，還包括調節機構，所述螺絲主體表面設置有調節機構，所述調節機構包括螺槽A、限位槽、套環、螺槽B、豎槽和卡塊，所述螺絲主體表面兩側均等距開設有限位槽且螺絲主體表面套接有套環，使用時將套環移動至靠近螺絲主體擰入端位置，在豎槽兩側擠壓套環使得卡塊插入至限位槽內部以固定套環位置，螺絲主體在木材內部主要通過螺槽A和螺槽B擰入產生的牙槽配合進行固定，當牙槽發生損壞導致滑絲時，可以換用新的螺絲主體，調整套環在螺絲主體的位置，重新擰入螺絲主體即可在木材內部開設新的牙槽，避免牙槽損壞導致無法使用螺絲緊固的問題。



17. 一種可拆卸式半圓頭螺絲 [ CN220816219 ] :

本實用新型公開了一種可拆卸式半圓頭螺絲，屬於半圓頭螺絲技術領域，包括螺帽和螺紋部，在螺帽的頂部形成有螺絲槽，在螺帽的底部一體式焊接有凸出部，在螺絲槽的底部向著螺帽內形成有底槽，在底槽的底壁轉動連接有頂塊，在凸出部的底部形成有活動槽，在活動槽內設有與頂塊同軸連接的內螺杆，其中內螺杆上螺紋套設有升降塊，且升降塊與活動槽的內壁貼合，在升降塊的底壁焊接有沉座，且沉座的底壁焊接有貼合板。該可拆卸式半圓頭螺絲，通過使用外界的小型平頭螺絲穿過螺絲槽並轉動頂塊，使其帶動內螺杆運轉，使沉座升降至指定的位置，從而改變螺帽與螺紋部的位置，同時使得該半圓頭螺絲可拆卸，以調節該半圓頭螺絲的長度。



18. 一種卡箍螺栓 [ CN220791713 ] :

本實用新型公開一種卡箍螺栓，其通過臺階下端圓弧和錐度設計，便於現場能快速將卡箍螺栓臺階順利卡入卡箍卡槽，提高裝配效率，滿足客戶裝配使用的需求。一種卡箍螺栓，包括頭部，頭部的底面凸出有方形限位塊，方形限位塊的底面中間凸出有杆身，杆身的表面開設有外螺紋；方形限位塊的側面棱邊具有第一倒圓角，方形限位塊的底部棱角處具有第二倒圓角，相鄰的第二倒圓角相連。

----



二、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：



本項分類號(F16B039)之專利包括『一種火車軌道防鬆螺母固定結構、一種防鬆脫緊固件結構、一種防鬆墊圈連接元件、楔形防鬆螺母套件、凸筋防鬆螺母、一種火電廠大型設備定位鎖緊裝置、一種組合式防鬆螺母元件、Nut restrainer, and methods of use、高強度防脫落緊固件、IMPROVED LOCKING NUT OR BOLT AND WASHER、Nut locking system and electronic device comprising such nut locking system、一種具有防鬆功能的螺栓、基於定位自動緊固之可拆式緊固件結構、SCREW CONNECTION AND LOCKING WASHER FOR A SCREW CONNECTION、一種鬆不脫螺絲、一種偏心式六角防鬆螺母、一種用於防滑絲的雙螺栓頭螺栓』等專利，以下為本期專利摘要說明。

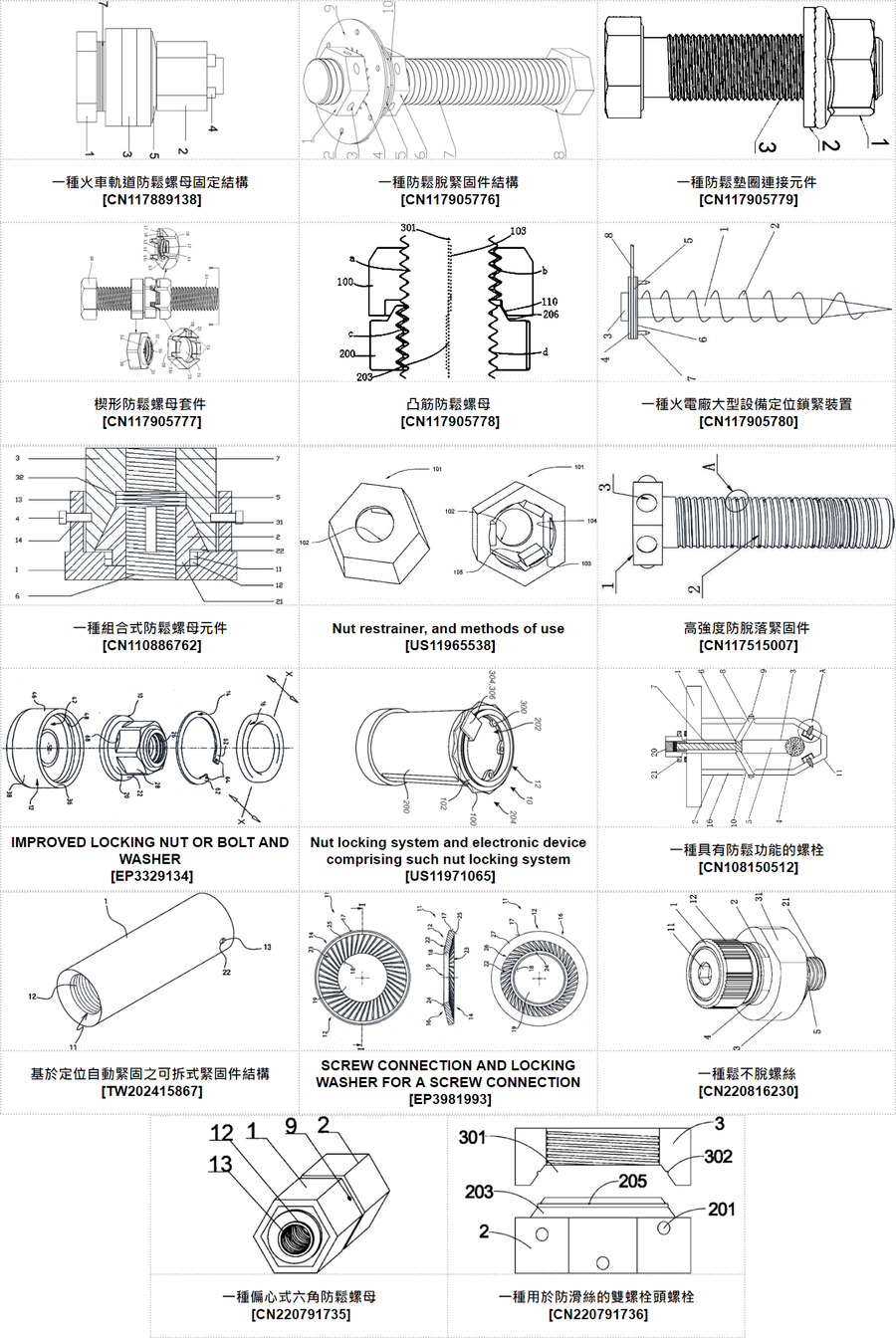

#專利代表圖 :

----

#專利摘要：



01. 一種火車軌道防鬆螺母固定結構 [ CN117889138 ] :

本發明提供了一種火車軌道防鬆螺母固定結構，包括螺栓結構和螺母結構，所述螺栓結構穿過軌道構造件與螺母結構固定，所述螺母結構與螺栓結構之間通過鎖緊防鬆結構可拆卸連接，且螺母結構下沿通過彈性件與軌道構造件抵觸設置，鎖緊防鬆結構包括螺母限位元扣件和螺栓限位扣件，所述螺母限位扣件和螺栓限位扣件通過卡合槽位相互卡合固定設置。本發明安裝更加簡便，且鎖緊防鬆效果更好，能夠實現防止螺栓螺母之間出現鬆動或脫落的效果，給線路養護減少了工作量，降低了使用成本，保證了行車安全。



02. 一種防鬆脫緊固件結構 [ CN117905776 ] :

本申請公開了一種防鬆脫緊固件結構，屬於緊固件領域，包括構成一體的螺杆、螺帽，螺杆上加工有與主螺母、副螺母配合的外螺紋結構，所述主螺母、副螺母之間設置有防鬆脫結構，防鬆脫結構包括外環板、內環板，外環板與內環板之間分佈有若干彈性彎折片，彈性彎折片具有向螺杆內部彎折的折彎段；所述外環板與副螺母的端面接觸，主螺母與內環板的端面接觸，在主螺母與副螺母的作用下，防鬆脫結構發生彈性形變。本申請通過設置防鬆脫結構來實現對主螺母、副螺母與螺杆的防鬆脫性能提高，進而達到防鬆脫效果。



03. 一種防鬆墊圈連接元件 [ CN117905779 ] :

本發明公開了一種防鬆墊圈連接元件，包括螺母、墊圈和螺釘，螺母和墊圈相齒合併共同的旋接在螺釘上，螺母下端設有第一齒面，中部設有螺母內孔，螺母內孔上設有內螺紋牙，第一齒面包括多個第一曲面單元，多個第一曲面單元圍繞螺母的中軸線在圓周方向上依次連接；有益效果在於：當螺母試圖鬆動時，第一側面與第二側面之間會相互配合，在旋轉方向上完全彼此抵住對方，螺母的旋轉會帶動墊圈的同步旋轉，而此時墊圈的凸起部容易在旋轉過程中卡在螺釘的螺紋牙上，從而阻止墊圈的轉動，進而阻止螺母的轉動。



04. 楔形防鬆螺母套件 [ CN117905777 ] :

本發明為一種楔形防鬆螺母套件，它包括螺母和楔形座，楔形座與上螺母均為大小一致的正六角棱柱體，依次裝在螺杆上，在上螺母下端面斜凸起；楔形座的上端面設有與之相應的斜凹槽，斜凹槽相對斜凸起上下相對略有偏移。楔形座下方向還設有一個下螺母，下螺母螺紋與上螺母螺紋一致，兩者對接的端面之一凹進設有以繞其軸線形成的環形的聯動槽，另一個端面凸出設有與聯動槽相適配的環形的聯動柱，使用中，聯動槽套在聯動柱上，擰緊上螺母時，迫使楔形座偏離所述螺杆螺紋軸線，並帶動下螺母一起偏離，直到上螺母螺紋與螺杆螺紋相近的一側完全嚙合固緊，下螺母螺紋與螺杆螺紋的另一側反向嚙合固緊為止，從而達到防鬆目的。



05. 凸筋防鬆螺母 [ CN117905778 ] :

本發明為一種凸筋防鬆螺母，它包括上螺母和下螺母，上螺母下端面或下螺母上端面之一圍繞其螺紋孔同軸凸出形成向外方向周緣逐漸變小的凸台，另一個面凹進形成與其相適配的凹槽；凹槽大端周緣直徑比凸台小端周緣直徑略大；凸台或凹槽之一的周緣存在一段以上一定厚度缺失的空缺部，餘下部分為保留部，應用中，保留部抵住凸台外側面或凹槽內側面。當下螺母停止擰緊後，隨著上螺母繼續往下扭緊，保留部沿凹槽內側面或凸台外側面上滑動，由於相互擠壓使得上下螺母螺紋同時反向偏離螺杆軸線一定距離並從兩側將螺杆螺紋嚙合，從而達到緊固效果。



06. 一種火電廠大型設備定位鎖緊裝置 [ CN117905780 ] :

本發明涉及技術領域，具體地說是一種火電廠大型設備與地面連接定位鎖緊裝置，其特徵在於設有鎖緊杆、鎖緊葉片、鎖緊螺栓、上彈性墊片和下彈性墊片，所述的鎖緊杆為下端為尖狀、上端為杆狀的結構，鎖緊杆的圓周上纏繞鎖緊葉片，所述的鎖緊杆的上端帶有與鎖緊螺栓連接的鎖緊內螺紋，鎖緊杆的上端安裝上彈性墊片，上彈性墊片的上端依次插入大型設備的安裝孔、下彈性墊片後經鎖緊螺栓鎖緊，具有結構簡單、定位效果好、鎖緊緊密、連接強度高、大型設備穩定等優點。



07. 一種組合式防鬆螺母元件 [ CN110886762 ] :

本發明公開了一種組合式防鬆螺母元件，包括第一螺母、防鬆夾片、第二螺母、輔助緊固螺栓和復位彈簧，與現有技術相比，本發明結構簡單，設計合理，能夠有效吸收振動載荷，長時間保證螺栓連接的穩定性和可靠性，還可以通過更換損壞部件的方式，重複利用其餘部件，降低使用成本。



08. Nut restrainer, and methods of use [ US11965538 ] :

根據本發明的一個或多個實施例，提出了螺帽限制器及其使用方法，特別是當它們應用於鋼結構的高強度螺栓連接時。螺帽限制器可限定接受螺帽插入的空腔，並可包括可變形或可移除的定心元件，其允許螺帽側向移動以接受與螺帽限制器非同心插入的螺栓，並可包括可移動中心部分和剛性外部；一種將螺母限制器與螺栓孔同心定位並精確到螺栓孔徑徑向公差範圍內的方法。

In accordance with one or more embodiments of the invention, nut restrainers and methods of use are presented, particularly as they apply to high-strength bolted connections for steel structures. Nut restrainers may define a cavity that accepts insertion of a nut, and may include deformable or removable centering elements that allow the nut to move laterally to accept a bolt that is inserted non-concentrically with the nut restrainer, and may comprise a mobile central portion and a rigid outer portion; A method of positioning a nut restrainer concentric with a bolt hole accurate to within the radial tolerance of the bolt hole.



09. 高強度防脫落緊固件 [ CN117515007 ] :

本發明公開了高強度防脫落緊固件，包括螺栓頭、設置於螺栓頭一側的螺栓體以及設置於螺栓體上的螺紋；所述螺栓體上設置有抵觸件，所述螺栓頭上設置有驅動抵觸件位移的驅動機構，所述抵觸件的一端凸出於螺栓體側壁，所述驅動機構與扳手配合，且配置為扳手旋擰螺栓頭時驅動機構驅動抵觸件發生位移。該高強度防脫落緊固件，通過設置的抵觸件設置於螺栓體上，且抵觸件由側向抵觸機構和縱向抵觸機構組成，扳手旋擰螺栓體時驅動機構驅動側向抵觸機構和縱向抵觸機構的一端回收隱藏，當旋擰結束取下扳手後側向抵觸機構和縱向抵觸機構的一端自動向外彈出，進而彈出的部分與安裝處的螺紋孔的內壁抵接，增加了螺栓體與安裝處螺紋孔之間的穩固性。



10. IMPROVED LOCKING NUT OR BOLT AND WASHER [ EP3329134 ] :

改良的鎖緊螺帽和密封墊圈，與螺栓一起使用。鎖緊螺帽有一個法蘭。密封墊圈附接至彈性體並且具有設置在其中的保持裝置。當鎖緊螺帽坐落在密封墊圈上時，可操作可移除的保持插入件以將其接收在保持裝置內。此後，當向鎖緊螺母施加力以使鎖緊螺母沿著螺栓在第一方向上移動時，凸緣推壓密封墊圈以在相同的方向上推動密封墊圈，並且當向鎖緊螺母施加力時在沿螺紋螺栓的相反方向上，凸緣推壓固定插入件以沿相同方向推動密封墊圈。


An improved locking nut and sealing washer for use with a threaded bolt. The the locking nut has a flange. The sealing washer is attached to an elastomer and has retaining means provided therein. When the locking nut is seated on the sealing washer, a removable retaining insert may be manipulated to be received within the retaining means. Thereafter, when force is applied to the locking nut to move the locking nut in a first direction along the threaded bolt, the flange pushes against the sealing washer to push the sealing washer in the same direction and, when force is applied to the locking nut in an opposing direction along the threaded bolt, the flange pushes against the retaining insert to push the sealing washer in the same direction.


11. Nut locking system and electronic device comprising such nut locking system [ US11971065 ] :

一種螺帽鎖定係統，包括螺帽、軸和扣環，其中螺帽透過螺紋接頭連接到軸，軸包括中空部分，扣環的主體佈置在中空部分中，其中扣環環包括舌部，該舌部構造成響應於螺母相對於軸沿其軸向方向的運動而接合螺母，使得螺母的運動被限制，其中舌部包括在上部上延伸的第一舌部部分螺母的上部，第一舌部被構造成與螺帽的上部接合。

A nut locking system comprising a nut, a shaft and a retaining ring, wherein the nut is connected to the shaft by means of a threaded joint, the shaft comprising a hollow section in which a body of the retaining ring is arranged, wherein the retaining ring comprises a tongue, the tongue being configured to engage the nut in response to movement of the nut relative the shaft in an axial direction thereof such that movement of the nut is restricted, wherein the tongue comprises a first tongue portion extending over an upper portion of the nut, the first tongue portion being configured to engage with the upper portion of the nut.



12. 一種具有防鬆功能的螺栓 [ CN108150512 ] :

本發明涉及零配件技術領域，且公開了一種具有防鬆功能的螺栓，包括螺帽和螺杆，所述螺帽頂部的中心處設置有第一推杆，所述第一推杆的一端穿過螺帽並延伸至螺杆的內部，所述第一推杆的底部固定連接有擠壓球，所述第一推杆的正面設置有滑軌，所述滑軌的正面滑動連接有滑塊，所述滑塊的頂部固定連接有第二推杆，所述滑塊的兩側均活動連接有連接臂。該具有防鬆功能的螺栓，通過第一推杆、擠壓球、支撐杆、彈性片、第二釘尖、和第二通孔的配合使用，可以很方便的利用擠壓球對彈性片進行擠壓，在彈性片的作用力下第二釘尖從第二通孔中被擠壓出來，方便了第二釘尖對該螺栓進行固定，提高了該螺栓的防鬆性能。



13. 基於定位自動緊固之可拆式緊固件結構 [ TW202415867 ] :

本發明係提供一種基於定位自動緊固之可拆式緊固件結構，其包含：一本體，其係呈管狀設置，該本體係於其內部壁面設有鎖接部，且本體側壁穿設有穿孔；一彈性元件，其係對應組接於該本體內，並設有一承接部及至少一卡接部；藉之，於須進行建物或機具之物件掛設或組接時，係可透過於建物或機具鑽設凹孔，而後即可將本體置入於凹孔中，此時即可藉由一鎖接元件鎖入本體，藉以軸向推抵彈性元件，使彈性元件之卡接部可對應穿伸於穿孔以卡設於凹孔壁面，藉以令本體可穩固的固接於建物或機具之凹孔，藉可提升後續進行物件掛設或組接時之穩固性；而若欲將本體移除時，僅需將鎖接元件移出本體，即可令彈性元件彈性復位而非卡抵於凹孔，進而可簡易且迅速的將本體拆離凹孔，藉使本發明整體可予重複利用，以降低其購置成本，以及後續建物或機台之架設成本者。



14. SCREW CONNECTION AND LOCKING WASHER FOR A SCREW CONNECTION [ EP3981993 ] :

本發明涉及一種用於螺紋部件(21)和部件(32)之間的螺紋連接(31)的鎖緊墊圈，其具有環形墊圈本體(12)，該墊圈本體由圓週外邊緣(17)和環形墊圈本體(12)界定。 ）設置在盤體的上側上。齒部(23)，此齒部(22)位於上環形表面(16)上，成為全圓週的帶齒區域(23)，延伸使得上環形表面(16)上的帶齒區域(23)的寬度小於上環形表面(16)上的帶齒區域(23)的寬度。 23）與外緣形成有無齒區域（27）。

Die Erfindung betrifft eine Sicherungsscheibe für eine Schraubverbindung (31) zwischen einem Schraubteil (21) und einem Bauteil (32), mit einem ringförmigen Scheibenkörper (12), der durch einen umlaufenden Außenrand (17) und einen Innenrand (18) begrenzt ist, mit einer durch den Innenrand (18) begrenzten Aufnahmebohrung (19), in die das Schraubteil (21) einsetzbar ist, mit einer an einer Oberseite des Scheibenkörpers (12) vorgesehenen oberen Ringfläche (16), welche eine Verzahnung (22) aufweist, mit einer an einer Unterseite des Scheibenkörpers (12) vorgesehenen unteren Ringfläche (14), welche eine Verzahnung (23) aufweist, welche sich voll umfänglich an der unteren Ringfläche erstreckt, wobei die Verzahnung (22) an der oberen Ringfläche (16) sich in einen verzahnten Bereich (23) erstreckt, welcher voll umfänglich ausgebildet ist, dass die Breite des verzahnten Bereiches (23) an der oberen Ringfläche (16) kleiner als die Breite des Scheibenkörpers (12) zwischen dem Außenrand (17) und dem Innenrand (18) ist, und an der oberen Ringfläche (16) zwischen dem verzahnten Bereich (23) und dem Außenrand (17) ein unverzahnter Bereich (27) ausgebildet ist.



15. 一種鬆不脫螺絲 [ CN220816230 ] :

本實用新型公開了一種鬆不脫螺絲，包括螺帽和螺杆組成的一體結構，所述螺帽為圓柱形，上部中心設有用於帶動螺帽轉動的螺絲刀孔，側面外壁上設有條形狀的防滑齒；所述螺杆的上半段為光杆，下半段外側設有螺紋，且下半段的外徑大於上半段，下半段和上半段的銜接處設有卡簧；所述螺杆的上半段套有環形的墊片，墊片和卡簧之間設有套接於螺杆上半段的彈簧，墊片和卡簧之間還套接一個限位套。本實用新型可以控制鬆不脫螺絲所能達到的最大預緊力，從而不會因為過大的預緊力損壞被固定的板件，而限位套也可以用來作為一個基準，對螺杆擰入的深度作為調節時的參照物，預緊力調節更精細；螺帽上同時設置螺絲刀孔和防滑齒，便於快速轉動螺杆。



16. 一種偏心式六角防鬆螺母 [ CN220791735 ] :

本實用新型公開了一種偏心式六角防鬆螺母，包括上螺母、下螺母和凹口，所述上螺母的底部設置有對應的下螺母，所述下螺母包括錐形凸台，所述上螺母的底部開設有與錐形凸台對應的錐形凹槽，所述錐形凸台的兩側均開設有活動槽，所述活動槽內套接連接有推杆，所述推杆的一端通過焊接連接有斜楔塊。本實用新型一種偏心式六角防鬆螺母，放鬆效果好、使用壽命長，適合被廣泛推廣和使用。



17. 一種用於防滑絲的雙螺栓頭螺栓 [ CN220791736 ] :

本實用新型公開了一種用於防滑絲的雙螺栓頭螺栓，涉及螺栓技術領域，包括螺栓以及螺紋連接在螺栓兩端的的固定螺母、鎖緊螺母以及鎖緊螺釘，鎖緊螺母的側壁上設有與鎖緊螺釘配合的鎖緊螺孔，鎖緊螺孔沿鎖緊螺母側壁延伸至鎖緊螺母的內螺紋處。本實用新型安裝時將螺栓穿過待安裝件，然後旋轉螺栓兩端的鎖緊螺母將安裝件進行固定，接著通過人工旋轉鎖緊螺釘，讓鎖緊螺釘的一端穿過鎖緊螺孔連接至鎖緊螺母的內螺紋處，讓鎖緊螺釘的一端抵住螺栓的螺紋，從而限制鎖緊螺母與螺栓的螺紋發生轉動，然後旋轉螺栓兩端的固定螺母與鎖緊螺母連接，讓錐形槽壓住錐形凸台，同時讓環形凹槽固定住密封圈從而來限制錐形凸台發生轉動，讓鎖緊螺母不會發生脫落。

----



三、以『緊固於壁或類似件內之銷釘或其他器件，通過將其插入為此而製作的壁孔內緊固』(F16B013)為主要IPC分類號之扣件相關專利：



本項分類號(F16B013)之專利包括『平裝盲緊固件、膨脹螺栓、一種單邊緊固螺栓元件、底切錨固件的拆卸工具、底切錨固件和用拆卸工具來移除底切錨固件的方法、Expandable screw with separate expansion fingers、一種穩定性高的膨脹螺絲、一種可拆卸式膨脹螺栓、外六角加長管內置式膨脹螺栓』等專利，以下為本期專利摘要說明。

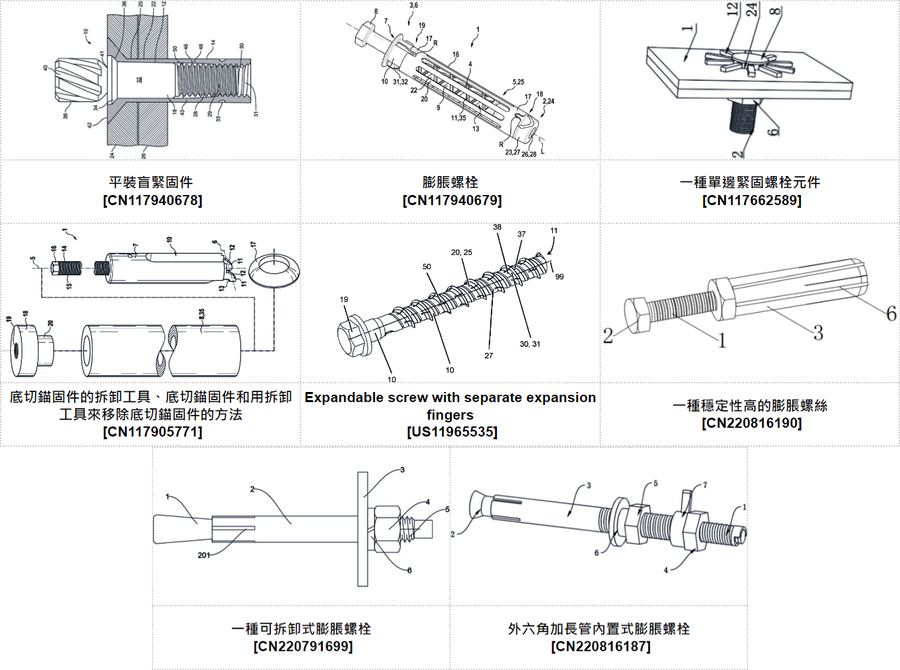

#專利代表圖 :

----

#專利摘要：



01. 平裝盲緊固件 [ CN117940678 ] :

一種系統包含緊固件和緊固件安裝工具。所述緊固件包含具有管狀部分和頭部的套筒，所述管狀部分具有擁有內螺紋的內部螺紋部分。所述套筒的所述頭部被配置成安裝於具有表面的工件中的可接達孔中。所述緊固件包含銷部件，所述銷部件具有擁有外螺紋的螺紋部分。所述銷部件安置於所述套筒內，且所述銷部件的所述外螺紋被配置成以可螺紋旋擰方式嚙合所述套筒的所述內螺紋。所述緊固件安裝工具包含具有面的鼻件，所述面被配置成嚙合所述套筒的所述頭部而不使所述面接觸所述工件的所述表面。



02. 膨脹螺栓 [ CN117940679 ] :

本發明提出一種特別是在石膏板中使用的膨脹螺栓(1)，所述膨脹螺栓具有由塑膠製成的可壓縮的芯部(4)。圍繞著所述芯部(4)佈置了由金屬製成的外部套筒(16)。所述套筒(16)在彎折區域(K)中具有沿著膨脹螺栓(1)的縱向方向延伸的彎折臂(20)。通過螺絲(8)朝所述膨脹螺栓(1)中的旋入，所述芯部(4)沿著縱向方向被縮短。在此，所述芯部(4)在一個或多個位置(V、S)處朝所述彎折臂(20)擠壓，由此引發所述彎折臂(20)的限定的向外彎折。



03. 一種單邊緊固螺栓元件 [ CN117662589 ] :

本發明屬於建築物技術領域，尤其是一種單邊緊固螺栓元件，針對在長期使用中，由於鬆動、振動或其他外力作用，套管可能會失去摩擦力的問題，現提出以下方案，包括兩個建築物面板，兩個建築物面板之間對稱開設有固定孔，兩個固定孔的內部活動穿插有金屬螺杆，金屬螺杆的外壁套設有保護墊，金屬螺杆的外壁螺紋連接有金屬螺母，金屬螺杆的一端固定安裝有插杆，插杆的一端固定安裝有限位墊，插杆的外壁套設有活動套。本發明在使用時，矩形限位板體打開後擴大限位元直徑，將金屬螺杆一端與建築物面板相互擠壓限位元，從而實現金屬螺杆的單向安裝，並且矩形限位元板體在打開狀態時，直徑遠遠大於固定孔的開孔尺寸，因此適用不同開孔的建築物面板。



04. 底切錨固件的拆卸工具、底切錨固件和用拆卸工具來移除底切錨固件的方法 [ CN117905771 ] :

為了移除在側凹的錨固孔(3)中被撐開的底切錨固件(2)，本發明提出一種具有拔出器(7)的拆卸工具(1)，所述拔出器在前端部上具有鉤(11)，能夠通過擺動使所述鉤與處於所述底切錨固件(2)的膨脹套筒筒(23)的後端部上的鉤形的負載作用器件(26)進行接合。通過一個經由作為支撐件(35)的管支撐在錨固基底(4)上的拔出器(7)的轉動將所述膨脹套筒(24)從所述錨固孔(3)中拉出。



05. Expandable screw with separate expansion fingers [ US11965535 ] :

螺絲包括桿部，螺紋螺旋接收槽纏繞在桿部上並且設置在桿部內。螺紋螺旋設置在螺紋螺旋接收槽中，其中螺紋螺旋具有可擴張的螺旋部分。柄在螺紋螺旋接收凹槽處具有楔形側面，用於當柄相對於可膨脹螺旋部分移動時使可膨脹螺旋部分徑向膨脹。可膨脹螺旋部分具有螺旋背部和從螺旋背部朝楔形側面軸向突出的多個膨脹指狀件。螺紋螺旋接收槽的楔形側面構造成當柄相對於多個膨脹指狀件移動時使多個膨脹指狀件徑向向外移位。

A screw includes a shank where a thread helix receiving groove winds around the shank and is disposed in the shank. A thread helix is disposed in the thread helix receiving groove where the thread helix has an expandable helix section. The shank has, at the thread helix receiving groove, a wedge flank for radially expanding the expandable helix section as the shank is moved relative to the expandable helix section. The expandable helix section has a helical back and a plurality of expansion fingers projecting axially from the helical back towards the wedge flank. The wedge flank of the thread helix receiving groove is configured for radially displacing the plurality of expansion fingers outwardly as the shank is moved relative to the plurality of expansion fingers.



06. 一種穩定性高的膨脹螺絲 [ CN220816190 ] :

本實用新型公開了一種穩定性高的膨脹螺絲，涉及膨脹螺絲技術領域，包括螺杆，還包括固定於螺杆一端的限位塊，設置於螺杆外面的膨脹管，以及焊接於所述膨脹管表面且與膨脹管中心軸同方向的凸板；所述膨脹管包括與螺杆螺紋連接的圓筒部，以及與圓筒部相連通並在螺杆的作用下能向外膨脹開的膨脹部。本實用新型提供的螺栓與現有技術的螺栓結構完全不同，結構簡單，使用便捷。通過將螺杆擰入實現螺栓與膨脹管的連接，當螺杆旋進膨脹管的後端膨脹部的時候，通過擠壓膨脹葉，將膨脹葉向外膨脹開擠壓牆體或地面，實現與牆體或地面的固定連接。還在膨脹管的外面設置有凸板，避免在旋轉螺杆的時候膨脹管在牆體或地面中轉動打滑。



07. 一種可拆卸式膨脹螺栓 [ CN220791699 ] :

本實用新型公開了一種可拆卸式膨脹螺栓，包括：一螺杆，其端頭一側一體成型有矩形面。先將螺杆穿過膨脹套筒與膨脹頭螺紋安裝在一起，在使用時，在混凝土或磚牆面鑽孔，然後將膨脹套筒以及裝有膨脹頭的螺杆插入到鑽出的孔內，擰緊螺母，膨脹套筒膨脹，膨脹套筒與孔壁產生摩擦力將螺杆固定於牆面，繼而將臨時設施安裝在螺杆上，並用螺母固定臨時設施即可，當需要對臨時設施進行拆卸時，旋出螺母及配件，便可取下臨時設施，由於膨脹頭與螺杆是螺紋安裝在一起的，此時用扳手便可將螺杆從孔內旋出，以上拆除方式代替了傳統的切割拆除方式，在拆除更加安全的同時，還可以對螺杆部分進行回收，實現材料的節約，提高工作效率。



08. 外六角加長管內置式膨脹螺栓 [ CN220816187 ] :

本實用新型涉及膨脹螺栓技術領域，尤其涉及外六角加長管內置式膨脹螺栓，包括沉頭螺栓和膨脹管，所述膨脹管套設在沉頭螺栓的表面，所述沉頭螺栓的表面螺紋連接有第一螺母，所述沉頭螺栓的端部設置為錐形膨脹頭，所述膨脹管的表面螺紋連接有第二螺母。本實用新型通過設在沉頭螺栓端部插設的加長杆可以向外拉出來，然後利用限制結構進行限制，從而方便起到連接作用，如果需要拆卸膨脹螺栓，先利用錘子對沉頭螺栓進行撞擊，使沉頭螺栓端部的錐形膨脹頭脫離膨脹管，然後用工具轉動第二螺母，使第二螺母驅動膨脹管向外移動，此時由於膨脹管的內部沒有錐形膨脹頭的限制，因此在孔壁的擠壓下可以發生形變，進而使膨脹管向外移動，方便進行拆卸。

----



四、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：

本項分類號(F16B037)之專利包括『一種C型鋼固定用強磁螺母、螺母、使用該螺母的發電花鼓及使用該發電花鼓的車輛、螺栓防護罩及其使用方法、焊接螺母、其製造方法及其應用之高架地板之腳架、Bolt and fastening arrangement、螺母、一種防鬆脫的螺母』等專利，以下為本期專利摘要說明。

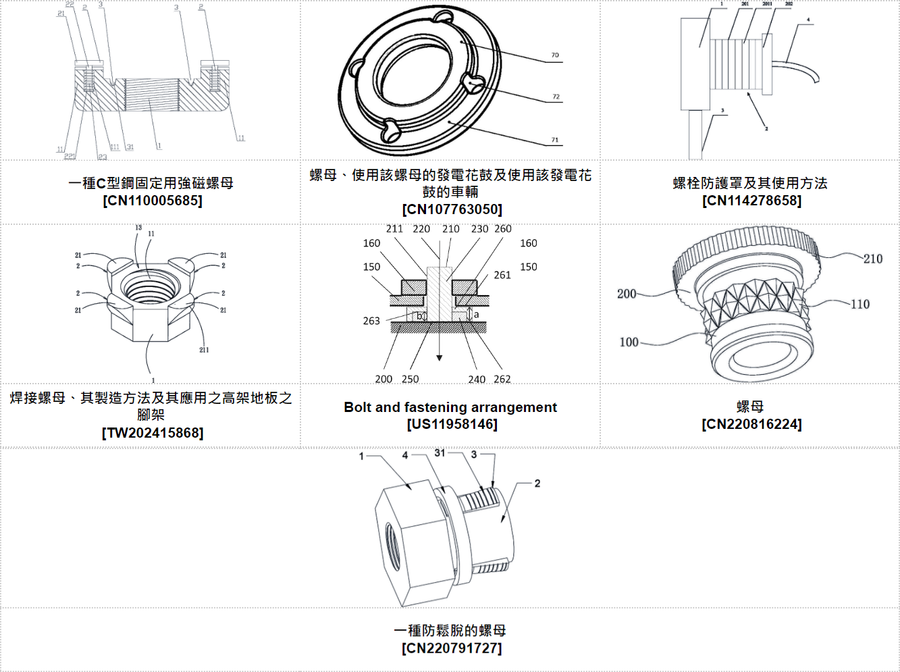

#專利代表圖 :

----

#專利摘要：



01. 一種C型鋼固定用強磁螺母 [ CN110005685 ] :

本發明公開了一種C型鋼固定用強磁螺母，包括螺母主體、磁吸裝置、滑槽、螺紋通孔，所述的螺母主體為矩形體，所述的螺母主體中心處豎直設有螺紋通孔，所述的螺母主體上端螺紋通孔兩側分別設有兩個滑槽，所述的螺母主體兩側上端對稱設有兩個凸塊，所述的凸塊上均設有可以與C型鋼配合的磁吸裝置，作為優選，所述的磁吸裝置包括強磁鐵片、磁鐵片連接杆、彈簧，所述的強磁鐵片下端豎直設有磁鐵片連接杆，所述的凸塊內設有可以與磁鐵片連接杆配合的活動腔，所述的磁鐵片連接杆設於活動腔內，本發明通過將螺母主體兩側上端設置磁吸裝置，通過磁吸裝置將螺母吸附在C型鋼開口處，螺母的安裝拆卸更方便，方便調節，且能夠適應各種型號的C型鋼。



02. 螺母、使用該螺母的發電花鼓及使用該發電花鼓的車輛 [ CN107763050 ] :

本發明提供一種螺母、使用該螺母的發電花鼓及使用該發電花鼓的車輛。本發明的螺母，其特徵在於，所述螺母包括在內壁設有螺紋的圓筒狀螺母主體，以及在所述螺母主體的一端側的徑向尺寸變大的法蘭部；在所述法蘭部上，沿周向設有若干個用於使相應的爪式治具插入、以進行本螺母的旋緊或旋鬆動作的通孔和/或盲孔。所述花鼓包括車輪軸，介由軸承被所述車輪軸支承的花鼓外殼，以及所述的螺母；所述軸承的外圈被固定於所述花鼓外殼的內壁、內圈被固定在所述車輪軸上；以所述螺母的另一端與所述軸承的內圈相對的方式將螺母螺固於所述主軸上，使得所述軸承在所述主軸上沿軸向定位。所述車輛包括車輪，以及安裝於所述車輪處的所述的車輪用花鼓。



03. 螺栓防護罩及其使用方法 [ CN114278658 ] :

本公開提供了一種螺栓防護罩及其使用方法，屬於船舶保護設備技術領域。螺栓防護罩採用彈性材料一體集成製備，具有一定彈性，可以進入很小的空間內安裝至螺母與螺栓上，便於安裝。螺栓防護罩中，內孔橫截面呈六邊形的螺母保護筒可以與螺母接近無間隙接觸，保護螺母。螺栓保護桶的封閉端與螺栓保護桶則可以實現對船舶上的螺母孔內的螺栓進行良好保護。將螺栓防護罩中的一端與螺母保護筒的外周壁相連的鎖緊帶纏繞在螺母保護筒上打結，鎖緊帶的鎖緊齒面向螺母保護筒，可以將具有一定彈性的螺母保護筒鎖緊在船舶的螺母上，整體便於操作且密封性較好，可以較為全面地保護船用螺栓，且操作簡便成本也較低。



04. 焊接螺母、其製造方法及其應用之高架地板之腳架 [ TW202415868 ] :

一種焊接螺母、其製造方法及其應用之高架地板之腳架，該焊接螺母包括：一螺母本體，具有一螺孔，該螺母本體的軸向的兩側分別為頂部及底部；及四個定位體，圍繞設置在該螺母本體的四周上，並凸出該螺母本體的底部；藉此結構，可方便焊接固定在一圓管的側邊，節省在圓管上設置螺孔的成本。



05. Bolt and fastening arrangement [ US11958146 ] :

提供了一種用於將附接元件緊固至下層表面的螺柱，其具有限定緊固方向的桿部、用於密封桿部與下層表面之間的接觸區域的密封元件、以及用於傳遞壓縮力的力傳遞元件。

A stud for fastening an attachment element to an underlying surface is provided, having a shank that defines a fastening direction, having a sealing element for sealing off a contact zone between the shank and the underlying surface, and having a force transmission element for transmitting compressive forces from the attachment element to the underlying surface.



06. 螺母 [ CN220816224 ] :

本實用新型公開了螺母，包括：第一嵌入體，所述第一嵌入體設有第一滾花，所述第一滾花為網紋滾花；與所述第一嵌入體固定的第二嵌入體，所述第二嵌入體的直徑大於所述第一嵌入體的直徑。第一滾花可用於增大螺母以及安裝螺母的塑膠件之間的扭力，從而滿足客戶的產品的內部扭力的需求。



07. 一種防鬆脫的螺母 [ CN220791727 ] :

本實用新型公開了涉及標準件設計技術領域的一種防鬆脫的螺母，包括六角螺母頭，六角螺母頭上設有凸套，凸套外側套接有限位螺套，凸套上呈環形開設有卡接槽，卡接槽內部設有防鬆脫元件。本申請通過在六角螺母頭一側設置一體加工的凸套，並在凸套外側呈環形卡接設有限位卡塊，相鄰限位卡塊外側螺紋連接有限位螺套，通過轉動限位螺套，能夠逐漸對限位卡塊起到由外向內的擠壓作用力，使得限位卡塊卡接於連接螺栓上，並通過設置在限位卡塊上的防滑紋可以增加限位卡塊與螺栓的連接摩擦，增加了防鬆脫元件的使用效果；而調整限位螺套遠離六角螺母頭的距離，可以調整對於限位卡塊的擠壓作用力，進一步保障螺母的固定穩定性。

----



五、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025)為主要IPC分類號之扣件相關專利：

本項分類號(F16B025)之專利包括『錐形螺紋成形緊固件、一種雙線細牙乾壁釘、一種六角華司鑽尾螺絲、一種防鬆動自攻釘』等專利，以下為本期專利摘要說明。

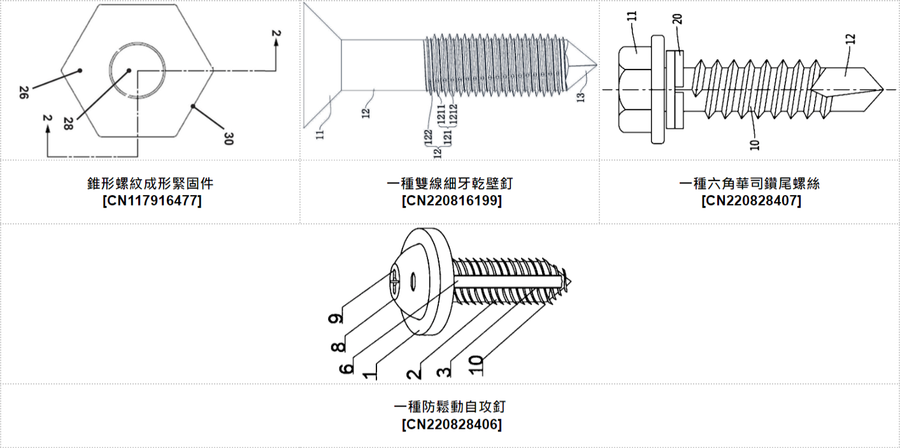

#專利代表圖 :

----

#專利摘要：



01. 錐形螺紋成形緊固件 [ CN117916477 ] :

提供了一種適於安裝在由鑄造材料形成的工件中的無螺紋錐形孔中的錐形緊固件。錐形緊固件可以具有頭部和柄部。柄部可以具有錐形外表面，該錐形外表面具有與工件中的錐形孔基本相同的錐形角。當頭部將柄部驅動到工件中時，錐形外表面中的螺紋形成的螺釘螺紋在無螺紋錐形孔中形成螺紋。



02. 一種雙線細牙乾壁釘 [ CN220816199 ] :

所述雙線細牙幹壁釘從頂至下包括螺釘頭部，設置在螺釘頭部底部的螺杆，以及設置在所述螺杆底部的導入部。螺釘頭部，螺杆和導入部三位一體，都位處同一中心軸。所述螺釘頭部上設置有釘部，所述釘部的形狀為一字型或十字形。所述螺杆包括螺紋，和設置在螺紋上的螺紋缺口。所述螺紋垂直設置於所述螺杆，設置在距離所述螺釘頭部小於4.5‑6nm處。所述螺紋為同向的雙螺紋結構，包括外螺紋和內螺紋。所述外螺紋和內螺紋深度不同，降低了幹壁釘斷裂的概率。所述螺紋缺口的設置方向垂直於所述螺紋旋轉路徑的方向。所述導入部為尖尾。所述雙線細牙幹壁釘通過設置尖尾和高低牙，減少螺釘與材料間的摩擦，使得所述細牙雙螺旋幹壁釘在攻入時更便捷，更穩固。



03. 一種六角華司鑽尾螺絲 [ CN220828407 ] :

本實用新型公開了一種六角華司鑽尾螺絲，包括螺絲本體，螺絲本體的一端設有六角華司頭、另一端設有鑽尾部，所述螺絲本體上套有靠近六角華司頭的組合墊圈；組合墊圈由兩形狀、大小均相同的C型墊圈呈同軸線設置組合而成，所述C型墊圈上設有一開口部，兩所述C型墊圈上的開口部呈錯位設置；所述C型墊圈的一端面上設有間隔夾角呈180度且相互適配插裝的定位凸起和定位凹槽；同一所述C型墊圈上設置有兩個定位凸起和兩個定位凹槽。該鑽尾螺絲具有結構新穎，軟膠墊圈組裝方便的特點，整體功能完善，實用性強。



04. 一種防鬆動自攻釘 [ CN220828406 ] :

本實用新型公開了一種防鬆動自攻釘，包括螺釘頭、螺杆和螺帽，所述螺釘頭的底部設置有螺杆，所述螺杆的表面開設有凹槽，所述螺釘頭內開設有回收槽，且凹槽與回收槽連通，所述凹槽內滑動連接有推杆，且推杆貫穿回收槽。本實用新型一種防鬆動自攻釘，結構簡單緊湊，使用更加穩定可靠，實用價值較高，適合被廣泛推廣和使用。


----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456  /  EMAIL : nkust.fastener@gmail.com
----
