2023-08-No2-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件專利新訊 (2023-08-No2)：

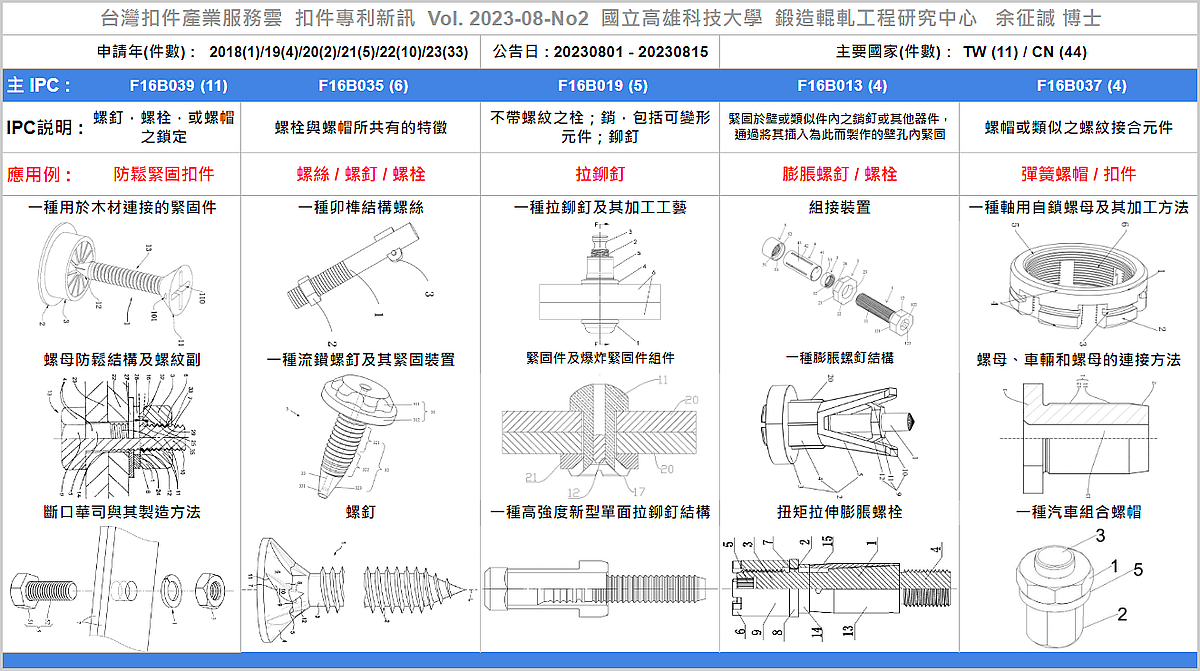

全球專利資料庫近期公告55筆扣件新專利，公告日介於20230801至20230815間，申請國件數分別為台灣11件與中國44件，專利權人包括台灣的『璟鋒工業股份有限公司、吉瞬興業股份有限公司、德商毅結特有限兩合公司、德商費希爾廠有限責任兩合公司、義大利商豐塔納扣件研發公司、日商東日製作所股份有限公司』與中國的『廈門恆耀金屬有限公司、福特全球技術公司、山東騰達緊固科技股份有限公司、廣州汽車集團股份有限公司、寧波群力緊固件製造有限公司 … 』等專利權人(完整專利權人請詳參專利清單)。
本期以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 分類號為主，聚焦在『一種楔形雙墊片防鬆元件、一種防止鬆動螺栓元件、一種螺栓防鬆結構、安拆方法及一種馬達減速機結構、一種用於木材連接的緊固件、一種自鎖螺母、一種防鬆螺栓元件、一種高強度防鬆螺母元件及其生產裝置、一種縮徑開縫防鬆螺母、一種新型防鬆防歪斜自攻螺絲、螺母防鬆結構及螺紋副、斷口華司與其製造方法』等專利。
其餘分類號及代表專利依序為：
(1) F16B035：一種卯榫結構螺絲、一種流鑽螺釘及其緊固裝置、一種緊固螺栓、螺釘、碳纖維緊固件及其製造方法、一種緊固件防盜護罩及其使用方法。
(2) F16B019：一種拉鉚釘及其加工工藝、緊固件及爆炸緊固件組件、使用具有縱向凹槽的可變形套筒的螺栓連接接頭、一種高強度新型單面拉鉚釘結構、一種基於負泊鬆比的開口抽芯鉚釘及其製造方法。
(3) F16B013：散熱單元的螺絲固定結構及其散熱單元、組接裝置、一種膨脹螺釘結構、扭矩拉伸膨脹螺栓。
(4)F16B037：一種軸用自鎖螺母及其加工方法、螺母、車輛和螺母的連接方法、一種汽車組合螺帽、一種緊固螺母及其製造設備等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-08-No2, https://bit.ly/FastenerNewPatent202308No2
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-08-No2, 專利清單 EXCEL, https://bit.ly/FastenerNewPatent202308No2List
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-08-No2, 專利説明書 PDF, https://bit.ly/FastenerNewPatent202308No2PDF
----
(點擊開啓全文: https://bit.ly/FastenerNewPatent202308No2 )
----
Tag : #Fasteners, #Patent, #Review .
----

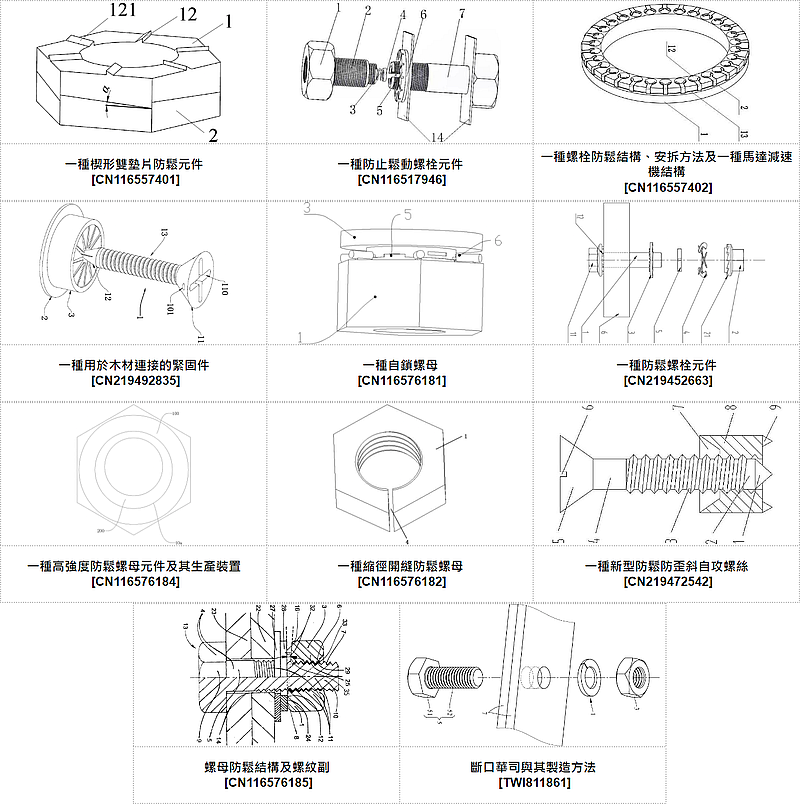

一、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『一種楔形雙墊片防鬆元件、一種防止鬆動螺栓元件、一種螺栓防鬆結構、安拆方法及一種馬達減速機結構、一種用於木材連接的緊固件、一種自鎖螺母、一種防鬆螺栓元件、一種高強度防鬆螺母元件及其生產裝置、一種縮徑開縫防鬆螺母、一種新型防鬆防歪斜自攻螺絲、螺母防鬆結構及螺紋副、斷口華司與其製造方法』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. 一種楔形雙墊片防鬆元件 [ CN116557401 ] :
本發明公開了一種楔形雙墊片防鬆元件，用於螺紋緊固件的防鬆，其包括：上墊片和下墊片，上墊片和下墊片通過接觸面上的楔形塊相互嵌合，沿螺紋緊固件擰緊方向上，上墊片上的楔形塊的高度依次降低，使得下墊片繞螺紋緊固件鬆動方向旋轉時，上墊片、下墊片相對滑動錯位，楔緊於螺紋緊固件和被緊固物體間，根據螺紋摩擦係數、楔形塊間的摩擦係數、被緊固件表面摩擦係數以及螺紋升角，精確計算楔形塊的楔角取值範圍，以保證上墊片、下墊片可靠楔緊防鬆。
02. 一種防止鬆動螺栓元件 [ CN116517946 ] :
本發明公開了一種防止鬆動螺栓元件，屬於機械防鬆緊固件技術領域，包括防鬆螺栓、安裝螺母、防滑墊片、適配螺杆、防鬆片和被裝配件，所述被裝配件、所述防鬆片、所述防滑墊片依次穿過所述防鬆螺栓，所述防鬆螺栓靠近所述防滑墊片的一端與所述適配螺杆相連接，所述適配螺杆遠離所述防滑墊片的一端與所述安裝螺母相連接，所述防鬆螺栓設置有雙側開口。本發明提供的一種防止鬆動螺栓元件，由於彈簧被壓縮產生彈簧力，使得彈簧定位片給防鬆片一個軸向力，由於此軸向力的存在，防鬆片和防鬆螺栓之間的被裝配件能被鎖止，從而起到防鬆作用，應用面廣，設計精妙，提高使用效果。
03. 一種螺栓防鬆結構、安拆方法及一種馬達減速機結構 [ CN116557402 ] :
本發明涉及螺栓防鬆技術領域，具體涉及一種螺栓防鬆結構、安拆方法及一種馬達減速機結構。包括墊圈，所述墊圈端面設有螺栓安裝孔和限位卡槽，所述墊圈側壁設有止退槽，所述限位卡槽中配設有卡片，所述卡片一端延伸所述安裝孔中，用於連接螺栓端面，所述卡片另一端延伸至所述止退槽中。卡片能夠避免螺栓轉動，起到了螺栓防鬆的作用；墊圈加長了螺栓長度，防止螺栓在受交變載荷的時候被拉斷；卡片連接螺栓端面，並與墊圈側壁的止退槽嵌套連接，在實現防鬆的前提下，也方便卡片進行安拆。
04. 一種用於木材連接的緊固件 [ CN219492835 ] :
本實用新型涉及連接件的技術領域,它涉及一種用於木材連接的緊固件,包括螺絲和套設在螺絲上的墊圈，墊圈的中心具有供螺絲貫穿的中心孔，墊圈上端面上凸起有收納部件，收納部件內設有供頭部沉入的槽腔，槽腔的埠內沿設有若干個片材，片材具有彈性，各個片材由和槽腔的連接處向中心孔的中軸線方向收斂通過設置墊圈上的收納部件來隱藏螺絲頭部的目的，在安裝過程中，只要墊圈的中心孔對準螺絲的插入，電鑽旋轉螺絲和木材固定後即可實現對螺絲頭部的隱藏。
05. 一種自鎖螺母 [ CN116576181 ] :
本發明涉及螺母領域，尤其涉及一種自鎖螺母，包括螺母本體，所述螺母本體上設置有內螺紋，所述螺母本體上設置有與螺母本體轉動連接的轉盤，所述螺母本體上還均勻固定有多個限位元裝置，所述限位元裝置包含固定在螺母本體上的限位管，所述限位管內設置有限位塊，所述限位塊一側固定有限位杆，所述限位塊另一側的限位管內固定有彈簧，所述螺母本體上與限位杆對應位置均設置有貫穿螺母本體的限位孔，所述轉盤上還固定有擋板，所述擋板上與限位杆對應位置均設置有貫穿擋板的避讓口。螺母本體與螺杆本體組裝後，通過限位杆穿過螺母本體後插入到螺杆本體內，可以有效避免螺母本體在螺杆本體上旋轉，從而避免螺母本體從螺杆本體上鬆動退出的情況發生。
06. 一種防鬆螺栓元件 [ CN219452663 ] :
本實用新型公開了一種防鬆螺栓元件，包括螺栓和螺母，所述螺母的下表面設置有棘槽一，還包括下墊圈和棘爪墊圈，所述下墊圈上表面設置有棘槽二，所述棘爪墊圈設置在下墊圈和螺母之間，所述棘爪墊圈上設置有多個彈性棘爪，擰緊時，所述彈性棘爪的兩端與所述棘槽一和棘槽二抵接。本實用新型的有益之處在於，通過設置所述棘爪墊圈與螺母和下墊圈配合防止螺母鬆動，多處設置的彈性棘爪加強防鬆力，適用于高振動的加工設備，防鬆效果好，具有結構簡單，安裝方便的優點。
07. 一種高強度防鬆螺母元件及其生產裝置 [ CN116576184 ] :
本發明涉及螺母技術領域，尤其涉及一種高強度防鬆螺母元件及其生產裝置，包括螺母本體、設於螺母本體中部的螺紋孔、設於螺母本體底部的鎖緊環、設於螺母本體上的開槽、設於開槽底部的內螺紋槽、與內螺紋槽旋合的下連接塊、設於下連接塊上方的上連接塊、設於上連接塊和下連接塊之間的彈簧、設於上連接塊的圓珠以及用於蓋合開槽的密封板，在彈簧的作用力下圓珠將抵靠在外部平面板狀物上，進一步減少螺母本體與外部螺栓配合間隙，螺母本體更不容易鬆動，檢修時可以通過查看圓珠露出密封板部分，來判斷螺母本體是否鬆動，後期檢修維護方便，解決了長期使用仍然具有鬆動風險，導致後期人工維護不方便的技術問題。
08. 一種縮徑開縫防鬆螺母 [ CN116576182 ] :
一種縮徑開縫防鬆螺母，屬於緊固件技術領域，所述螺母的內徑比匹配在同一根螺杆上的標準螺母的內徑略小，且該螺母的側壁上有一條縫隙；即所述螺母的內螺紋牙底徑、牙中徑和牙頂徑為標準螺母的內螺紋牙底徑、牙中徑和牙頂徑的99.9％‑80.0％，且該螺母的側壁上開設有一條縫隙；所述縮徑開縫防鬆螺母通過連接墩連接標準螺母，構成縮縫聯缺防鬆螺母；其有益效果是由於縮徑開縫防鬆螺母的內徑略小於螺杆的外徑，可以直接將螺杆抱緊，使縮徑開縫防鬆螺母非常難以旋動；同時無需另外使用工具將縫隙撐開，用扳手或其他工具直接旋入或擰出既可，操作非常簡單方便，可有效防止螺母因長期震動而鬆脫。
09. 一種新型防鬆防歪斜自攻螺絲 [ CN219472542 ] :
本實用新型涉及緊固件技術領域，具體為一種新型防鬆防歪斜自攻螺絲，包括錐尾、螺栓本體、螺紋和盤頭，錐尾位於螺栓本體底端，螺紋環繞在螺栓本體上，盤頭位於螺栓本體的最上方且頂部設有十字盤口。螺栓本體還配有導向防鬆塊，且導向防鬆塊下方設有4‑6個均勻分佈扎針，導向防鬆塊上方還設有與盤頭配合的錐形凹槽，且中心設有與螺紋配合的螺紋。先將導向防鬆塊釘入物體中，然後放入螺栓本體，通過十字盤口將螺栓本體攻入物體中，最後鎖緊時，盤頭進入錐形凹槽中，並擠壓導向防鬆塊實現防鬆。本實用新型的優點：一是自攻螺絲帶導向功能，防止歪斜；二是結構簡單，製造成本低。
10. 螺母防鬆結構及螺紋副 [ CN116576185 ] :
本發明公開螺母防鬆結構及螺紋副。所述螺母防鬆結構(11)包括螺母(1)和螺栓(4)，螺母(1)端面為小於一半圓環平面(12)凸點或凸面(8)，其高度至少為內螺紋(6)牙距的1/10～1倍，橫截面為任意形狀的；還包括削掉大於半個端面留下的螺母(1)；螺母防鬆結構(11)，螺母(1)擰在螺栓(4)螺杆上，其特徵在於：螺母(1)的凸點或凸面(8)位於被緊固件甲(22)與螺母本體(16)之間。螺紋副(13)，其特徵在於：螺栓(4)固定端(10)為螺母防鬆結構(11)，凸點或凸面(8)使螺母(1)內螺紋(6)與螺栓(4)外螺紋(7)掉斜、鎖死。克服了雙螺母防鬆結構成本高，現有螺杆(5)彎曲易損，不可重複使用等缺點，用於振動機械設備和設施的防鬆緊固。
11. 斷口華司與其製造方法 [ TWI811861 ] :
本發明實施例涉及一種斷口華司與其製造方法，其中所述製造方法包括以下步驟：提供一線材、將線材之部分彎曲成環狀、切斷線材而留下相對兩端各具有一斷面的一環狀線材、以及鍛造所述環狀線材而製成具有一斷口的一斷口華司，其中所述斷口由所述二斷面所圍繞形成。
----

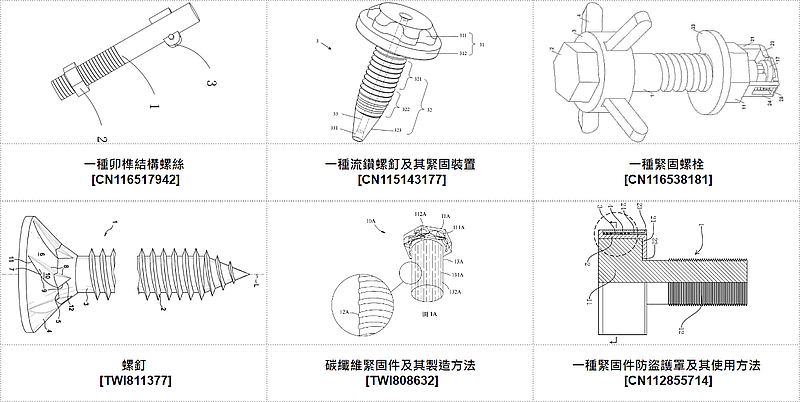

二、以『螺栓與螺帽所共有的特徵』(F16B035)為主要IPC分類號之扣件相關專利：
本項分類號(F16B035)之專利包括『一種卯榫結構螺絲、一種流鑽螺釘及其緊固裝置、一種緊固螺栓、螺釘、碳纖維緊固件及其製造方法、一種緊固件防盜護罩及其使用方法』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. 一種卯榫結構螺絲 [ CN116517942 ] :
本發明公開了一種卯榫結構螺絲，包括螺柱和套設於螺柱上的螺母，螺柱採用一字型柱狀結構，螺柱套設有螺母的一端具有螺紋，螺柱的另一端設置有用於作為螺柱的螺帽使用的安裝配合機構，安裝配合機構採用可拆卸安裝，使螺母在出現銹蝕時，能夠通過將安裝配合機構拆除從螺柱的另一端拆卸螺柱，該螺絲未設置螺帽，以安裝配合機構作為螺帽使用，配合螺柱的安裝和拆卸。本發明適用於螺絲，使得當該螺絲在出現長期使用，導致螺母出現銹蝕的情況時，可以通過將安裝配合機構拆卸，然後逆向衝擊螺柱，即從安裝配合機構的一端錘擊螺柱，即可對螺柱進行拆卸，從而使得該螺柱使用時拆卸方式多樣，拆卸方便，拆卸的效率高。
02. 一種流鑽螺釘及其緊固裝置 [ CN115143177 ] :
本發明公開了一種流鑽螺釘及其緊固裝置，所述流鑽螺釘包括螺帽、螺杆，所述螺帽設有驅動部、承載部；所述螺杆外部設有螺紋耦合區、螺紋成型區和尾部錐面，所述尾部錐面和所述螺紋成型區平滑過渡，所述流鑽螺釘內部沿著所述螺杆的軸線方向設有內通孔，所述內通孔貫穿所述螺帽和所述螺杆。本發明流鑽螺釘簡化的尾部錐面結構，減短了流鑽螺釘的長度，從而適用於更小尺寸的封閉腔體不會產生干涉；內通孔和縮短的尾部結構進一步實現輕量化。
03. 一種緊固螺栓 [ CN116538181 ] :
本發明涉及螺栓技術領域，提出了一種緊固螺栓，其不僅可以實現機械產品之間的連接，還可以相對於相互連接的機械產品形成對應壓緊防鬆，連接可靠性較好，同時在使用螺杆、螺栓頭和螺紋帽形成相對壓緊的狀態，也可以在一定程度上起到螺紋帽相對於螺杆的防鬆，進一步保證了連接可靠性，能夠根據需要連接的機械產品的具體情況進行調節，實用性更好，包括螺杆和螺栓頭，還包括安裝墊架，安裝墊架上開設有多個邊口，多個邊口內均轉動連接有壓緊彎杆，安裝墊架固定連接在螺杆上，且安裝墊架固定連接在螺栓頭的底端，螺杆的底端開設有底槽，螺杆的側壁上開設有多個通過口，多個通過口均與底槽連通，多個壓緊彎杆分別穿過多個通過口。
04. 螺釘 [ TWI811377 ] :
本發明係關於一種螺釘(1)，尤其是一種木螺釘，其具有兩個截頭錐體之形狀的一埋頭(4)。本發明提出，在擰入期間在一旋轉方向上處於前方的銑削凹穴(7)之邊緣(9)形成有在擰入期間在該旋轉方向上之曲線，以使得該等銑削凹穴(7)在周向方向上延長，結果，割刀(8)在例如木材中之嚙合得以改良。
05. 碳纖維緊固件及其製造方法 [ TWI808632 ] :
一種碳纖維緊固件，其包含：一頭部及自該頭部向下延伸的實質豎直之一桿部；該頭部中包含一頭部碳纖維及將該頭部碳纖維塑製成型的一頭部基材，該頭部碳纖維為不規則排列於該頭部基材中；該桿部包含一桿部碳纖維及將該桿部碳纖維塑製成型的一桿部基材，至少部分之該桿部碳纖維延該桿部長度方向連續延伸排列並含於該桿部基材中；以及該頭部碳纖維與該桿部碳纖維為至少部分連續不斷之碳纖維；本發明利用連續長纖之碳纖維作為增強纖維搭配特殊的鍛造加熱加壓工藝，使得碳纖維緊固件具有更優異的機械強度，提供更長使用壽命與更佳產品品質。
06. 一種緊固件防盜護罩及其使用方法 [ CN112855714 ] :
本發明提供了一種緊固件防盜護罩及其使用方法，屬於緊固件領域。它解決了現有緊固件的防盜裝置通用性差，無法拆卸的問題。本緊固件防盜護罩包括內套、轉換套和外套，轉換套具有磁性或能被磁性吸附，內套頂端內壁設有擋板，擋板中心位置設有擋孔，內套內壁為正六邊形套狀結構，內套外壁為圓套狀結構，轉換套外壁為非圓形套狀結構，外套外壁為非圓形套狀結構，內套外壁頂端和底端設有上擋環和下擋環，外套兩端夾在上擋環和下擋環之間，內套上套有兩個壓縮彈簧，內套外壁設有若干內齒，轉換套內壁設有若干外齒，內齒位於內套底端，且內齒頂端端面為斜面狀。本防盜護罩可以安裝在傳統緊固件上使其具有防盜功能，且不影響正常安裝並能夠拆卸。
----

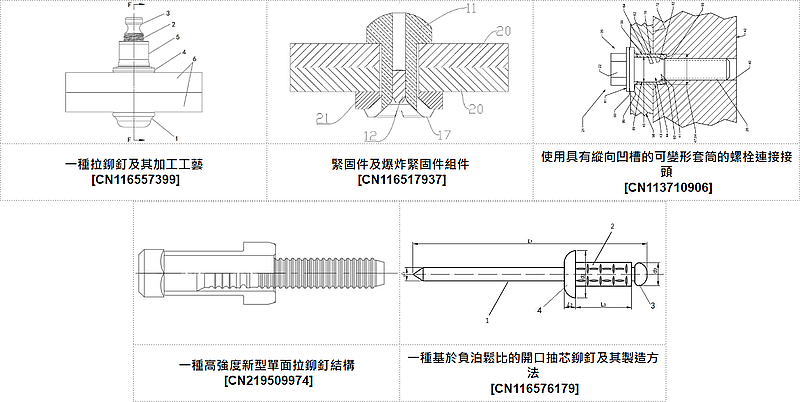

三、以『不帶螺紋之栓；銷，包括可變形元件；鉚釘』(F16B019)為主要IPC分類號之扣件相關專利：
本項分類號(F16B019)之專利包括『一種拉鉚釘及其加工工藝、緊固件及爆炸緊固件組件、使用具有縱向凹槽的可變形套筒的螺栓連接接頭、一種高強度新型單面拉鉚釘結構、一種基於負泊鬆比的開口抽芯鉚釘及其製造方法』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. 一種拉鉚釘及其加工工藝 [ CN116557399 ] :
本發明公開了一種拉鉚釘及其加工工藝，由鉚釘和套環組成，鉚釘包括由前至後順次連接的釘頭、鎖緊槽段、短尾，套環一端連有套環法蘭，套環套裝在鎖緊槽段上，所述套環側壁的屈服強度不均勻分佈。本發明用以提高鉚接後套環拉脫力，避免鉚釘失效拉脫，提高鉚接連接的穩定性和可靠性。
02. 緊固件及爆炸緊固件組件 [ CN116517937 ] :
本發明涉及緊固件及爆炸緊固件組件。所述緊固件，其包括端帽和柱體，所述端帽與所述柱體不可拆卸連接；所述端帽的橫截面尺寸大於所述柱體的橫截面尺寸；所述柱體設置有容置孔，所述容置孔具有至少一收縮段，所述的收縮段的橫截面尺寸沿縱向逐漸縮小，所述收縮段用於容納爆炸件。本發明中的緊固件及爆炸緊固件組件，爆炸件容置在容置孔內，通過撞擊可使爆炸件爆炸，爆炸件爆炸後將緊固件尾端炸開，使其尾端裂開後貼住墊片或被連接的物體，實現鉚接的效果。
03. 使用具有縱向凹槽的可變形套筒的螺栓連接接頭 [ CN113710906 ] :
一種提供“零間隙”配合的螺栓連接接頭，所述螺栓連接接頭由包括肩部的螺栓形成，所述肩部在安裝期間工作以使可變形套筒冷成型。所述螺栓連接接頭將螺栓接收構件接合到夾緊部件。可使用一個或多個螺栓連接接頭，並且當安裝所述螺栓時，所述螺栓中的每一者上的肩部擴張可變形套筒，直到所述套筒的外徑接觸所述夾緊部件中的通孔的內壁。所述可變形套筒中的每一者在其內表面上包括至少一個凹槽或溝槽，所述凹槽或溝槽導致所述夾緊部件的內壁和所述螺栓接收構件上的徑向負荷減小，並且所述套筒與所述夾緊部件和設置在所述螺栓接收構件內的沉孔兩者之間的摩擦較小，由此允許使所述套筒變形所需的螺栓的拉伸強度能力的百分比較小。
04. 一種高強度新型單面拉鉚釘結構 [ CN219509974 ] :
本實用新型公開了一種高強度新型單面拉鉚釘結構，包括鉚釘結構和套環結構，鉚釘結構包括鉚釘頭部、鉚釘光杆部、鉚釘螺牙部、鉚釘配合部，鉚釘頭部下端面設置有首尾依次相連的多段圓弧凹面，相鄰圓弧凹面交接處形成有尖銳棱邊，套環結構包括截面呈T型的固定件，固定件中部開設有貫穿的直筒槽，鉚釘結構穿過直筒槽，鉚釘頭部抵住固定件的尾部，鉚釘光杆部置於直筒槽內，並貼合直筒槽的槽壁。本實用新型鉚釘頭部下表面成型多個凹型圓弧面，面與面交接處形成尖銳棱角，在鉚接過程時可快速切割套環管壁，使管壁迅速張開，保證鉚接效果；鉚釘光杆部長度進行部分縮短，防止鉚接後鉚釘凸出過長，減少生產成本、安全隱患與保證鉚接後美觀。
05. 一種基於負泊鬆比的開口抽芯鉚釘及其製造方法 [ CN116576179 ] :
本發明提出了一種基於負泊鬆比的開口抽芯鉚釘及其製造方法，屬於緊固件技術領域；開口抽芯鉚釘包括釘杆和釘帽，所述釘帽與釘杆的部分杆體外壁套接，釘杆抽芯斷裂後留在釘帽內的部分以及釘帽均為具有負泊鬆比性質的材料；根據開口抽芯鉚釘的尺寸及形狀參數計算出釘杆抽芯斷裂後留在釘帽內的部分的長度，將釘杆抽芯斷裂後留在釘帽內的部分，以及相對應的釘帽的部分採用具有負泊鬆比性質的材料加工製作，其餘部分為正泊鬆比材料；本發明解決了釘杆與釘帽杆之間產生間隙，進而與安裝孔洞產生間隙而發生鬆動的問題，有效提升了鉚釘使用壽命。
----

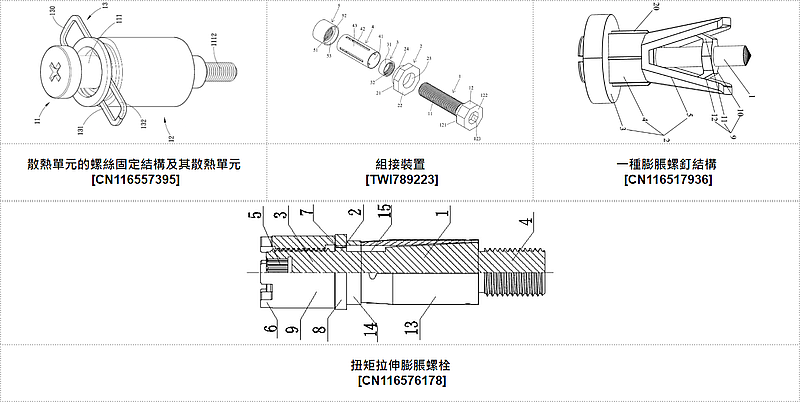

四、以『緊固於壁或類似件內之銷釘或其他器件，通過將其插入為此而製作的壁孔內緊固』(F16B013)為主要IPC分類號之扣件相關專利：
本項分類號(F16B013)之專利包括『散熱單元的螺絲固定結構及其散熱單元、組接裝置、一種膨脹螺釘結構、扭矩拉伸膨脹螺栓』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. 散熱單元的螺絲固定結構及其散熱單元 [ CN116557395 ] :
本發明是一種散熱單元的螺絲固定結構及其散熱單元，具有一受熱區，該受熱區的週邊四個角落分別設有一貫穿孔穿設一螺絲固定結構，該螺絲固定結構由一定位螺絲、一中空套筒及一彈簧固定件所組成；該定位螺絲具有一杆體、一螺帽及一螺牙部，該螺牙部上方設有一扣環容置槽卡設一扣環，該杆體套設一彈簧；該中空套筒套設有該定位螺絲的杆體與該彈簧，該彈簧一端與該中空套筒下端抵接於該散熱單元的上表面；該中空套筒上端設有一對缺口；該彈簧固定件具有相互對應的一第一彈性支臂及一第二彈性支臂，借由一連接部將該第一彈性支臂及一第二彈性支臂相連接，且該第一、二彈性支臂分別箍設卡制於該中空套筒的缺口中用以止擋該彈簧，令該彈簧呈壓縮狀態。
02. 組接裝置 [ TWI789223 ] :
本發明係一種組接裝置，包括一螺栓、一擋塊、一擋環、一作動套管、一螺帽，該螺栓後端具一螺桿部，前端具一端頭；又該擋塊中央具一可穿插該螺栓之螺桿部之第一穿孔；又該擋環中央具一第二穿孔，並使該擋塊被該螺栓之端頭及該擋環夾合，又令該擋環與該螺栓之螺桿部接合；又該作動套管中央具可穿插該螺栓之螺桿部之透孔，又對應軸向設置長條段，又該作動套管前端與該擋塊接合；又該螺帽中央具可與該螺栓之螺桿部螺合之螺孔，又該螺帽與該作動套管之後側端接合；藉此本發明為一整體結構，並可具較佳組合物組裝及拆解便利功效。
03. 一種膨脹螺釘結構 [ CN116517936 ] :
本申請提供了一種膨脹螺釘結構，包括自攻螺釘和膨脹部；膨脹部包括依次連接的端帽部、連接部和擠壓變形部；端帽部和連接部設有連通的第一通孔；變形部包括：第一部分，其一端連接在連接部上；第二部分，與第一部分對稱設置，第二部分的一端連接在連接部上；第一部分和第二部分的自由端呈V型向外擴展延伸；以及第三部分，其包括中間部和對稱連接在中間部兩側的第一斜體和第二斜體，第一斜體的一端連接在第一部分上，第二斜體的一端連接在第二部分上；中間部上設有第二通孔；自攻螺釘穿過第一通孔和第二通孔與膨脹部連接成一體。本申請的膨脹螺釘結構提高了膨脹螺釘的承受力，且可延長膨脹螺釘的使用壽命。
04. 扭矩拉伸膨脹螺栓 [ CN116576178 ] :
本發明涉及螺栓領域，具體涉及一種扭矩拉伸膨脹螺栓。外花鍵凸環的上方設置有上螺紋部，並配合有相應的上螺母；在螺杆的下部設置有下螺紋部，並配合有相應的下螺母；在外花鍵凸環的外側套設有內花鍵墊片；螺杆上套設有位於外花鍵凸環和下螺紋部之間的膨脹套，內花鍵墊片的下端面與該膨脹套接觸配合。本發明的扭矩拉伸膨脹螺栓，通過上螺紋部、上螺母、下螺紋部、下螺母、內花鍵墊片以及膨脹套等的配合，使用時先將螺杆穿過法蘭，下螺紋部伸出法蘭下表面，旋緊下螺母進行扭矩固定；然後旋轉上螺母，讓上螺母推動內花鍵墊片擠壓法蘭上表面、擠壓膨脹套，形成拉伸力的同時讓膨脹套變形，進一步提高螺栓緊固效果，具有高效、安全、可靠的特點。
----

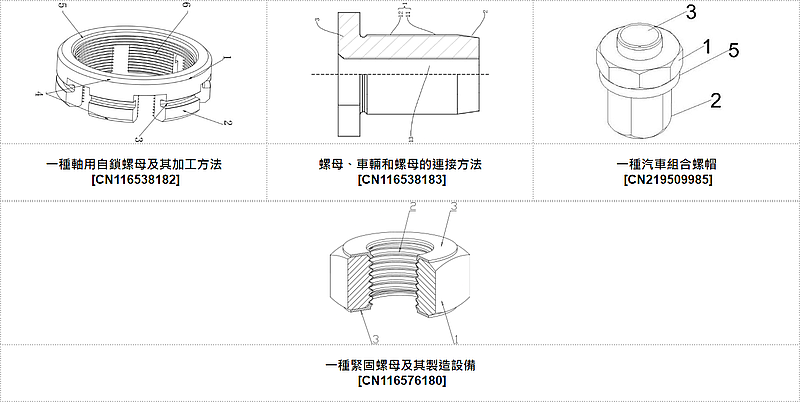

五、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：
本項分類號(F16B037)之專利包括『一種軸用自鎖螺母及其加工方法、螺母、車輛和螺母的連接方法、一種汽車組合螺帽、一種緊固螺母及其製造設備』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. 一種軸用自鎖螺母及其加工方法 [ CN116538182 ] :
本發明公開了一種軸用自鎖螺母及其加工方法，涉及螺母加工技術領域；該螺母包括收口非變形區域、收口變形區域以及設置於收口非變形區域、收口變形區域內側的螺牙，所述收口非變形區域為全圓環結構，所述收口變形區域由多個圓弧區域組成，且所述收口變形區域的外側內壁開設有收口槽，該方法包括粗加工和檢驗，將原料按照工件外形進行車加工和磨加工後形成坯料，利用超聲波檢驗坯料缺陷，固溶，對合格坯料進行固溶處理，保證其力學性能。本發明一方面通過將收口變形區域設置為多個圓弧區域組成，可增加整個收口變形區域的內縮彈性性能，從而增加螺紋摩擦力，增加自鎖能力，另一方面增設收口槽，進一步增加內縮彈性性能，從而進一步增加自鎖能力。
02. 螺母、車輛和螺母的連接方法 [ CN116538183 ] :
本發明公開了一種螺母、車輛和螺母的連接方法，所述螺母用於連接鑄鋁件，所述螺母包括：螺母主體，所述螺母主體沿軸向方向延伸，所述螺母主體形成有在所述軸向方向上貫穿所述螺母主體的螺孔，所述螺孔的周壁形成有內螺紋，所述螺母主體的外周壁上形成有外螺紋，用於連接所述螺母與所述鑄鋁件。根據本發明的螺母，通過在螺母主體的外周壁設置外螺紋，在螺母主體的螺孔的周壁設置內螺紋，減少了加工工序，降低了螺母與鑄鋁件連接的難度和複雜程度，提高了螺母的扭矩性能，且結構簡單、可靠性高，降低了故障率。
03. 一種汽車組合螺帽 [ CN219509985 ] :
本實用新型提供一種汽車組合螺帽，該汽車組合螺帽包括墊圈和螺帽，墊圈的上端設有防護套，墊圈的外表面設有第一防滑紋，墊圈的下端設有支撐體，防護套與墊圈一體成型，墊圈與支撐體一體成型，墊圈可以套在螺帽的上端，螺帽內部設有橫向螺紋，螺帽外表面設有第二防滑紋。本實用新型的汽車組合螺帽通過設置墊圈、防滑紋、支撐體和防護套，增加了螺帽本體與螺栓連接時候的摩擦力，也增加了螺帽與墊圈的結合度，保護螺帽不會被長時間銹蝕，同時組裝和拆卸也更加方便。
04. 一種緊固螺母及其製造設備 [ CN116576180 ] :
本發明公開了一種緊固螺母及其製造設備，涉及緊固件技術領域。其包括螺母本體，螺母本體內側設置有環套，環套填充螺母本體與螺栓之間的間隙後將螺母本體與螺栓分隔。本發明的有益效果在於：螺母本體內側設置環套，將螺母本體與螺栓分隔開，防止長時間使用後，螺栓與螺母本體之間發生銹蝕而無法拆卸；環套上設置墊圈，可替代墊片，既可防止螺母本體與被緊固件之間因受到壓力、腐蝕或自然的熱脹冷縮而出現密封不牢的問題，也可防止螺母本體緊固過程中對被緊固件產生磨損；墊圈為彈性材料製成，緊固後對螺母本體產生一定的彈力，使得螺母本體與螺栓之間具有更大的力防止鬆脫；通過模具，可快速完成環套的注塑，工藝簡單，成本低，可批量生產。
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
