2024-02-No1-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件專利新訊 (2024-02-No1)：

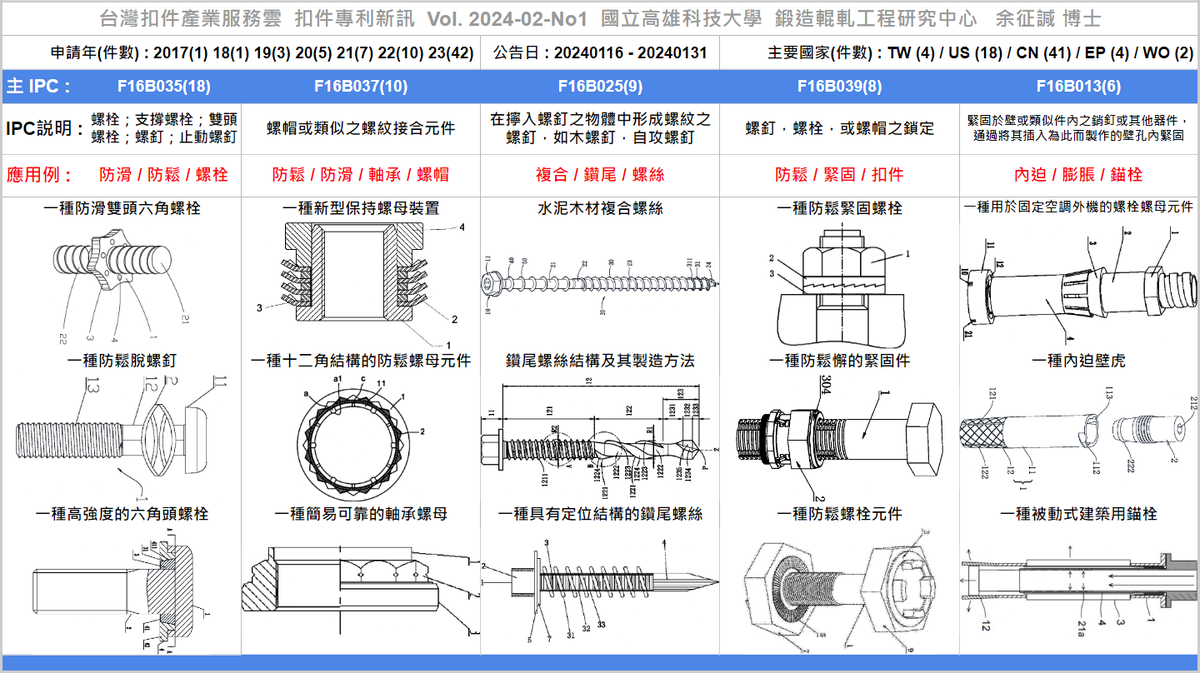

全球專利資料庫近期公告69筆扣件新專利，公告日介於20240116至20240131間，申請國件數分別為台灣(TW)4件、美國(US)18件、中國(CN)41件、歐洲(EP)4件與世界(WO)2件，專利權人包括台灣的『吉瞬興業股份有限公司、德商費希爾廠有限責任兩合公司、陳河田』;美國的『PENN ENGINEERING & MANUFACTURING CORP.、SHEREX FASTENING SOLUTIONS LLC、NITTOSEIKO CO., LTD.、Arkansas Bolt Co., Inc.、UTICA ENTERPRISES, INC.』;中國的『無錫超捷汽車連接技術有限公司、深圳市固斯特五金有限公司、伊利諾斯工具製品有限公司、阿特拉斯·科普柯IAS(英國)有限公司、江蘇佳傑特種螺釘有限公司、海寧市新興緊固件股份有限公司、邯鄲市東泰緊固件有限公司』；歐洲的『YAMASHINA CORPORATION、Topura Co., Ltd.、Aoyama Seisakusho Co., Ltd.、Alps Alpine Co., Ltd.、A&S System Co,. Ltd.』；與世界的『ZHEJIANG INSTITUTE OF ADVANCED MATERIALS, SHU、SHANGHAI UNIVERSITY、QIFENG PRECISION INDUSTRY SCI-TECH CORP』 … 等專利權人(完整專利權人請詳參專利清單)。
本期以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035) 分類號為主，聚焦在『一種防盜自鎖一體式組合螺栓緊固件、一種用於電機固定的凸形螺絲、一種防歪斜防鬆螺絲、一種防滑雙頭六角螺栓、一種防鬆脫螺釘、一種高強度的六角法蘭面螺栓、STAKING BOLT、一種長度可調的緊固件、Screw with milling-ribs for countersinking the screw and use of the screw、一種卡扣式緊固件、一種防鬆雙頭螺栓、一種防轉T型鎖緊螺栓、一種高強度T型螺栓、一種冷鐓成型的雙頭管接螺栓、一種便於拆卸的緩衝螺絲、一種高強度的六角頭螺栓、便於拆卸的連接鎖緊機構、一種冷鐓成型刹車助力泵推杆螺栓』等專利。
其餘分類號及代表專利依序為：
(1) F16B037：Precision torque control positive lock nut、Rivet nut、Nut and fixing structure of nut、快速裝卸螺母及其安裝方法、END NUT ASSEMBLY、一種新型保持螺母裝置、一種十二角結構的防鬆螺母元件、一種緊固螺母、Piercing nut and method for fixing the same to inner surface of mating member having closed sectional shape、一種簡易可靠的軸承螺母。
(2) F16B025：水泥木材複合螺絲、螺絲、鑽尾螺絲結構及其製造方法、一種帶有導屑槽的螺釘、Self-tapping fastener、Self drilling screw、一種具有定位結構的鑽尾螺絲、TAPPING SCREW AND FASTENING STRUCTURE USING SAME、SCREW、。
(3) F16B039：防鬆螺杆螺母組件緊固件、STUD BOLT、一種防鬆緊固螺栓、一種防鬆懈的緊固件、一種防鬆螺栓元件、DOUBLE ACTING CAM FASTENER ASSEMBLY、Split nut、THUMB SCREW。
(4)F16B013：一種用於固定空調外機的螺栓螺母元件、Pressure lock retention fastener、緊固件、一種內迫壁虎、一種被動式建築用錨栓、Rivet element for setting a thread等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-02-No1, https://bit.ly/FastenerNewPatent202402No1
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-02-No1, 專利清單 EXCEL, https://bit.ly/FastenerNewPatent202402No1List
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-02-No1, 專利説明書 PDF, https://bit.ly/FastenerNewPatent202402No1PDF
----
(點擊開啓全文: https://bit.ly/FastenerNewPatent202402No1 )
----
Tag : #Fasteners, #Patent, #Review .
----
一、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035)為主要IPC分類號之扣件相關專利：
本項分類號(F16B035)之專利包括『一種防盜自鎖一體式組合螺栓緊固件、一種用於電機固定的凸形螺絲、一種防歪斜防鬆螺絲、一種防滑雙頭六角螺栓、一種防鬆脫螺釘、一種高強度的六角法蘭面螺栓、STAKING BOLT、一種長度可調的緊固件、Screw with milling-ribs for countersinking the screw and use of the screw、一種卡扣式緊固件、一種防鬆雙頭螺栓、一種防轉T型鎖緊螺栓、一種高強度T型螺栓、一種冷鐓成型的雙頭管接螺栓、一種便於拆卸的緩衝螺絲、一種高強度的六角頭螺栓、便於拆卸的連接鎖緊機構、一種冷鐓成型刹車助力泵推杆螺栓』等專利，以下為本期專利摘要說明。

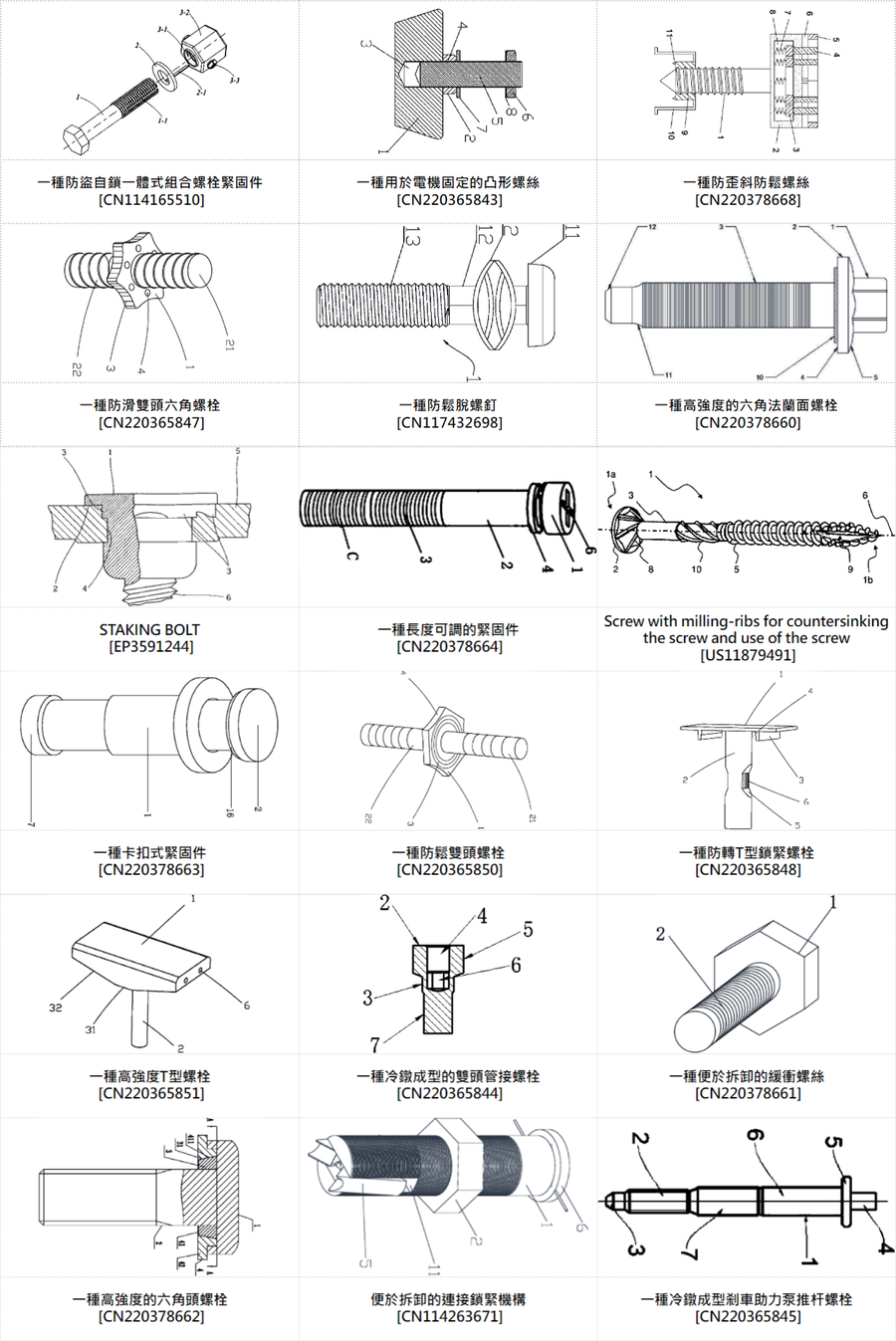

#專利代表圖 :
----
#專利摘要：
01. 一種防盜自鎖一體式組合螺栓緊固件 [ CN114165510 ] :
本發明公開了一種防盜自鎖一體式組合螺栓緊固件，屬於緊固件領域。本發明的組合螺栓緊固件，包括螺栓、防鬆墊片和防盜螺母元件，防盜螺母元件包括內螺母、外旋擰帽、擋圈、擋圈彈簧和連接栓，連接栓用於傳遞外旋擰帽與內螺母之間的扭矩，便於防盜螺母與螺栓的緊固連接，同時在防盜螺母緊固後、連接栓拆卸後，使外旋擰帽與內螺母之間自由轉動，並且連接栓拆卸後無法再次安裝。採用上述設計，利用防鬆墊片能夠防止緊固件鎖緊後鬆動，同時利用巧妙的防盜螺母設計，在螺母鎖緊後通過拆除連接栓使外旋擰帽與內螺母脫離，同時利用擋圈將內螺母上與連接栓配合的連接孔擋住，實現了螺栓緊固件的防盜和自鎖功能，具有結構簡單巧妙、操作簡單方便等優點。
02. 一種用於電機固定的凸形螺絲 [ CN220365843 ] :
一種用於電機固定的凸形螺絲，底座上焊接截面為長方形的凸台，底座與凸台設有同心的螺紋孔，螺杆一端螺紋連接底座與凸台，一端螺紋連接固定螺帽。使用時，螺絲底座放入跑道內，凸台卡在內槽中，使螺絲底座不會旋轉，螺杆一頭擰入螺絲底座和凸台的螺紋孔內，電機底座穿過螺杆另一頭，緊貼跑道，在電機底座與跑道內槽之間穿入彈簧墊片，在電機底座上端伸出來的螺杆穿入墊片，並擰上螺帽固定。本螺絲能更好的長期應用於電機固定，優點在於更換電機時拆卸方便，不容易損壞配件，降低職工勞動強度，提高工作效率社會效益大。
03. 一種防歪斜防鬆螺絲 [ CN220378668 ] :
本實用新型屬於螺絲技術領域，公開了一種防歪斜防鬆螺絲，包括螺栓，螺栓連接有螺帽，螺帽設有十字插槽，螺帽設有安裝槽，螺帽滑動連接有六棱定位筒，六棱定位筒設有若干組，若干組六棱定位筒由內到外內徑依次增大，六棱定位筒連接有六棱抵觸環，六棱抵觸環與安裝槽側壁抵觸，六棱抵觸環連接有彈簧，彈簧自由端與安裝槽底部連接，螺栓連接有防鬆塊；本技術方案設置了十字插槽和若干組六棱定位筒，使得工作人員可以用十字轉頭、一字轉頭或六棱轉頭對螺絲進行擰動安裝，同時可以使用不同尺寸的六棱轉頭對螺絲進行安裝，大大提高螺絲的適用性和實用性，方便使用。
04. 一種防滑雙頭六角螺栓 [ CN220365847 ] :
本實用新型提供一種防滑雙頭六角螺栓，該防滑雙頭六角螺栓包括螺栓本體，所述螺栓本體包括螺帽，所述螺帽的頂面設置有第一螺杆，所述螺帽的底面設置有第二螺杆，所述螺帽的側面設置為弧面，所述弧面上設置有防滑條紋。本實用新型提供的一種防滑雙頭六角螺栓，將螺帽的側面設置為弧面，使得操作人員可以將手指按壓弧面，更輕鬆的實現旋動螺栓，同時在內部設置了防滑條紋，減少了旋動螺栓時滑脫的可能性，可以更穩定的將螺栓旋緊。
05. 一種防鬆脫螺釘 [ CN117432698 ] :
本發明涉及螺釘技術領域，尤其是涉及一種防鬆脫螺釘。防鬆脫螺釘包括螺釘和墊圈；所述螺釘包括頭部和螺杆，所述墊圈套設在螺杆上；所述墊圈包括上墊圈和下墊圈，所述下墊圈設置在上墊圈的下側，且上墊圈和下墊圈之間存在間距。墊圈包括上墊圈和下墊圈，且上墊圈和下墊圈之間具有間距，故此，可以使上墊圈和下墊圈之間會發生彈性形變，墊圈會產生一個持續的彈力，使螺釘和螺釘接觸面之間保持一個摩擦力，產生阻力矩，從而防止螺釘鬆動。
06. 一種高強度的六角法蘭面螺栓 [ CN220378660 ] :
本實用新型公開了一種高強度的六角法蘭面螺栓，包括螺栓頭、法蘭盤和螺杆，所述法蘭盤一面為平面，所述法蘭盤另一面為弧形面，所述螺杆位於法蘭盤的平面上，所述法蘭盤的弧形面上設有圓形凹槽，所述圓形凹槽中心處設有六角夾持台，所述螺栓頭位於六角夾持臺上，所述六角夾持台四周設有防滑凸點，所述法蘭盤的平面上設有環形凹槽，所述環形凹槽內設有密封墊圈。本實用新型的有益效果是，弧形過渡面和傾斜引導面先進入螺母或者螺紋孔中，方便對六角法蘭面螺栓安裝，通過密封墊圈起到密封作用，密封效果好，避免造成漏水漏氣，可以將套筒直接套在六角夾持臺上對螺栓進行擰動，省時省力，方便進行安裝與拆卸，提高了工作效率。
07. STAKING BOLT [ EP3591244 ] :
本發明的靜止螺栓包括一個頭10和一個帶外螺紋12的柄11。形成形狀的突出20。頭部10是平坦的，在軸承面13上，旋轉式突起14具有多個徑向伸出的手臂15伸出t的厚度為t。相應臂15之間的最小直徑D大於環形突出20的外徑D，而T×（d-d）/2是旋轉的最小直徑部分的縱向橫截面A - 停滯突出14等於或大於環凹槽21的縱向橫截面區域。
The staking bolt of the present invention includes a head 10 and a shank 11 having an external thread 12. At the upper end of the shank 11, a ring-shaped protrusion 20 and a ring groove 21 located closer to the head relative to the ring-shaped protrusion 20 are formed. The head 10 is flat, and on the bearing face 13, a whirl-stop protrusion 14 having a plurality of radially extending arms 15 protrudes with a thickness of t. The minimum diameter D between respective arms 15 is larger than the outer diameter d of the ring-shaped protrusion 20, and t × (D - d)/2 which is the longitudinal cross-sectional area A of the minimum diameter portion of the whirl-stop protrusion 14 is equal to or greater than the longitudinal cross-sectional area of the ring groove 21.
08. 一種長度可調的緊固件 [ CN220378664 ] :
本實用新型涉及緊固件技術領域，具體涉及一種長度可調的緊固件，其包括螺栓頭和光杆，螺栓頭與光杆滑動相連，光杆底部具有連接腔，連接腔用於與連接單元相連，連接單元底部也具有連接腔，用於與其他連接單元相連。本實用新型根據所需的緊固長度裝配緊固件，提高了緊固件的通用性，降低了使用成本。
09. Screw with milling-ribs for countersinking the screw and use of the screw [ US11879491 ] :
為了防止孔螺釘（1）從孔的邊緣處的木條紋（1），為螺釘頭（2）提供了錐形的下側和傾斜的銑削折- 錐形- 錐形底部銑削折線之間的腔體。
In order to prevent wood fringes at the edge of a hole from a countersunk screw (1), the screw-head (2) is provided with a tapering underside and inclined milling-ribs with cavities between the milling-ribs on the tapering underside.
10. 一種卡扣式緊固件 [ CN220378663 ] :
本實用新型公開了一種卡扣式緊固件，包括橫截面均呈T字型的第一連接體和第二連接體，第一連接體上開有連接通道，第二連接體包括依次連接的限位板、活動柱和連接管，連接管的一端外壁與連接通道螺紋連接，活動柱的另一端伸入連接管的內，連接管的另一端外壁固定有固定套管，活動柱上開有安裝槽，安裝槽內固定有壓縮彈簧，彈簧兩端分別固定連接有與安裝槽卡接的安裝球，連接管內壁兩側均開有止動槽，安裝球與對應的止動槽卡接，本實用新型的有益效果是能根據緊固連接的零件厚度不同以及機械設備的不同固定深度需求不同，從而調整緊固件的長度，便於滿足對不同厚度零件的固定以及機械設備的不同固定深度需求，提高緊固件實用性。
11. 一種防鬆雙頭螺栓 [ CN220365850 ] :
本實用新型提供一種防鬆雙頭螺栓，該防鬆雙頭螺栓包括螺栓頭和設置在螺栓頭上表面的第一螺杆以及設置在所述螺栓頭下表面的第二螺杆，所述螺栓頭的上下表面上還設置有圓形的防鬆紋。本實用新型提供的防鬆雙頭螺栓，在雙頭螺栓的螺栓頭的上表面上設置了防鬆紋。在雙頭螺栓安裝後，螺栓頭上下表面上的防鬆紋與零部件表面接觸，增大了摩擦阻力，從而減少了雙頭螺栓意外轉動時的阻力，減少了雙頭螺栓出現鬆動的可能性。
12. 一種防轉T型鎖緊螺栓 [ CN220365848 ] :
本實用新型提供一種防轉T型鎖緊螺栓，該防轉T型鎖緊螺栓包括螺栓頭和螺杆，所述螺杆連接所述螺栓頭，所述螺栓頭的底部在所述螺杆的兩側對稱設置有卡板，所述卡板距離所述螺杆的最短距離為預設值。本實用新型提供的防轉T型鎖緊螺栓，在螺栓頭的底部設置有兩塊卡板，卡板之間的距離為預設值，預設值的大小是根據特定的鋁型材的規格決定的，具體為該特定的鋁型材上設置有擋板，卡板之間的距離根據擋板之間的間距來確定，從而使得擋板可以貼合在卡板的內側面上，這樣，該防轉T型鎖緊螺栓安裝後，難以出現轉動現象。
13. 一種高強度T型螺栓 [ CN220365851 ] :
本實用新型提供一種高強度T型螺栓，該高強度T型螺栓包括螺栓帽，所述螺栓帽的底面上設置有螺杆，所述螺栓帽的底面包括一個底部平面和與所述底部平面連接且對稱設置在所述底部平面兩側的兩個底部斜面，所述螺杆設置在所述底部平面上，所述底部斜面上設置有加強筋。本實用新型提供的高強度T型螺栓，在螺栓帽的底面設置了兩個底部斜面，底部斜面上設置了加強筋，一方面通過設置底部斜面加大了螺栓帽的厚度，另一方便通過設置加強筋提高了螺栓帽的整體強度，從而提高T型螺栓的整體強度。
14. 一種冷鐓成型的雙頭管接螺栓 [ CN220365844 ] :
本實用新型是一種冷鐓成型雙頭管接螺栓，包括整體冷鐓成型的螺栓主體，冷鐓成型製造相比複合加工設備生產可減少材料損耗，提升材料效用率與生產效率，螺栓主體頂端為平整的圓平面，圓平面中心設有1個內孔，內孔底部為內六角孔，螺栓主體下部為杆部圓柱面，杆部圓柱面通過倒角連接螺栓主體中部的圓柱面，圓柱面連接螺栓主體上部的頭部圓柱面。本實用新型的優點：結構設計合理，通過冷鐓工藝製造雙頭管接螺栓，可替代昂貴的複合加工設備生產，可減少材料損耗，大幅提升材料效用率與產量化的生產效率，可降低生產成本，提高經濟效益。
15. 一種便於拆卸的緩衝螺絲 [ CN220378661 ] :
本實用新型涉及螺絲技術領域，尤其是一種便於拆卸的緩衝螺絲，包括螺絲頭和緩衝螺絲，所述螺絲頭的內壁與緩衝螺絲固定相連，所述輔助結構包括第一彈簧，兩側所述第一彈簧的底端與緩衝螺絲固定相連，所述第一彈簧的另一端與導向塊相抵緊，多個所述導向塊的內端與滑塊固定相連。通過在對螺絲進行拆卸時，使用者拉動T型塊，T型塊帶動插杆向右移動，T型塊帶動第二彈簧壓縮，同時插杆與緩衝螺絲解除卡接，此時第一彈簧的彈力帶動導向塊向上移動，導向塊通過圓杆帶動限位塊向上移動，隨後使用者向上拉動限位塊，然後轉動圓杆，使得圓杆帶動圓塊沿著滑塊轉動九十度，使用者通過圓杆扳動緩衝螺絲從而實現對緩衝螺絲的拆卸。
16. 一種高強度的六角頭螺栓 [ CN220378662 ] :
本實用新型公開了一種高強度的六角頭螺栓，包括螺頭部和螺杆部，螺頭部與螺杆部固定連接，螺頭部朝向螺杆部的端面上設有第一卡槽，螺杆部與螺頭部間固定有加強肋板，加強肋板背向螺杆部的一端具有第一斜面；還包括與第一卡槽吻合的加強套，加強套滑動套裝在螺杆部上，加強套與第一卡槽卡接配合，加強套內側設有與加強肋板卡接配合的第二卡槽，第二卡槽具有與第一斜面接觸配合的第二斜面。通過設置加強肋板，可增加螺頭部與螺杆部的連接強度；通過設置第一斜面和第二斜面，可將螺栓受力點由原螺頭部與螺杆部的結合處，向螺杆部部分分散，避免螺頭部與螺杆部的應力集中，降低螺頭部與螺杆部的結合處斷裂的風險，提高螺栓的強度。
17. 便於拆卸的連接鎖緊機構 [ CN114263671 ] :
本發明公開了一種便於拆卸的連接鎖緊機構，包括鎖緊螺柱、鎖緊螺母、貫穿於所述鎖緊螺柱內部且可部分露出所述鎖緊螺柱的內鎖緊元件及鎖定元件，所述鎖緊螺柱與鎖緊螺母之間螺紋連接，所述內鎖緊元件可被控制地形成鎖緊面並與鎖緊螺母配合對構件形成連接鎖緊，所述鎖定元件用於調節並鎖定所述內鎖緊組件的鎖緊面形成情況。本發明配合上可以調節的內鎖緊元件，將出現位置干涉無法用普通螺栓連接實現可拆卸連接的兩構件之間的連接變成了可以實現的可拆卸連接，只需要有一端具有操作空間即可多次重複安裝和拆卸使用的連接鎖緊機構，既能保證兩構件之間的緊密連接又能輕鬆拆卸，對構件起到良好的保護同時可重複使用更加環保節能。
18. 一種冷鐓成型刹車助力泵推杆螺栓 [ CN220365845 ] :
本實用新型是一種冷鐓成型刹車助力泵推杆螺栓，其結構包括整體冷鐓成型的螺杆主體，可提高材料效用率和生產效率，降低成本，螺杆主體頂端為鉚接閥杆，用於鉚接助力泵殼體，鉚接閥杆下端設呈接法蘭面，應用於殼體內部與鉚接後的鉚接閥杆共同支撐夾持助力泵殼體，呈接法蘭面下方設推杆主軸，作為主體結構。本實用新型的優點：結構設計合理，且通過冷鐓工藝生產，相比昂貴的複合加工設備生產可大幅提升材料效用率與產量化的生產效率，可降低生產成本,提高經濟效益。
----
二、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：
本項分類號(F16B037)之專利包括『Precision torque control positive lock nut、Rivet nut、Nut and fixing structure of nut、快速裝卸螺母及其安裝方法、END NUT ASSEMBLY、一種新型保持螺母裝置、一種十二角結構的防鬆螺母元件、一種緊固螺母、Piercing nut and method for fixing the same to inner surface of mating member having closed sectional shape、一種簡易可靠的軸承螺母』等專利，以下為本期專利摘要說明。

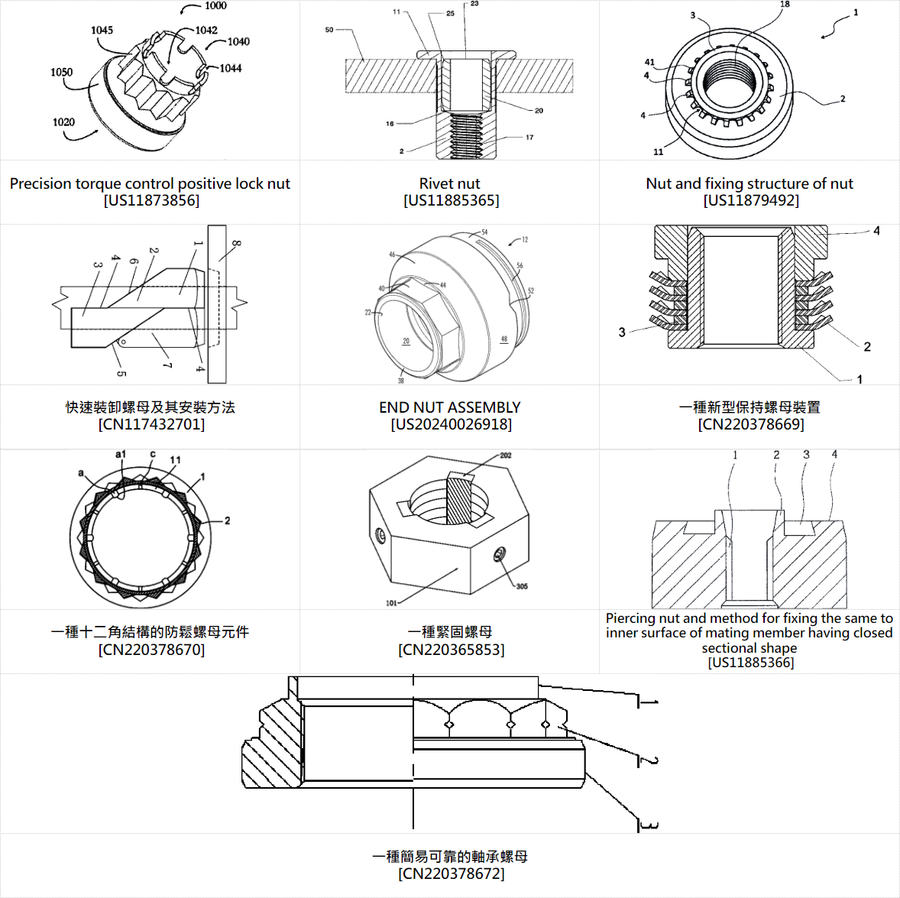

#專利代表圖 :
----
#專利摘要：
01. Precision torque control positive lock nut [ US11873856 ] :
具有緊固件螺母，螺旋線插入物和軸的扭矩控制緊固件系統，螺母和螺旋線插入物具有獨特的硬度和熱膨脹關係係數，可產生改善的性能。
A torque control fastener system having a fastener nut, a helical wire insert, and a shaft, where the nut and helical wire insert have unique hardness and coefficient of thermal expansion relationships that produce improved performance.
02. Rivet nut [ US11885365 ] :
在鉚釘螺母的內部螺紋和無人認領的安裝工具的曼德爾的外部螺紋之間提供交配的設備，然後再將鉚釘螺母錨定在基板的孔中，或在固定在基板上的無人認領螺紋緊固件的外部螺紋洞。這些改進包括坐在鉚釘螺母中的反孔中的襯套，以指導mandrel或緊固件的外部螺紋到鉚釘螺母的內部螺紋。套筒還可以使鉚釘螺母的損壞過程中播放，並提供視覺上的確認，是否已正確錨定在底物的孔中。
An apparatus providing mating alignment between internal threading of a rivet nut and the external threading of the mandrel of an unclaimed installation tool before anchoring the rivet nut in a hole in a substrate, or the external threading of an unclaimed threaded fastener after anchoring in the substrate hole. The improvements include a bushing sleeve seated in a counterbore in the rivet nut, for guiding the external threading of the mandrel or fastener to the internal threading of the rivet nut. The sleeve also enables play during upset of the rivet nut, and provides visual confirmation whether the rivet nut has been properly anchored in the hole of substrate.
03. Nut and fixing structure of nut [ US11879492 ] :
為了減少將螺母壓入板材所需的負載，螺母包括一個基本零件，配備有雌性螺釘18的基本部分，圓柱突出部分第3部分從基本部分的一個表面突出，多個腳部零件4從突起部分的外周表面側突出。各個英尺的末端均更靠近突起部分，以使寬度從尖端端端逐漸擴展到突起部分的側面，並且末端的兩個外側均為平面圖。
To reduce the load required to press-fit a nut into a plate material, the nut includes a base part 2 provided with a female screw 18, a cylindrical protrusion part 3 protruding from one surface of the base part and a plurality of foot parts 4 protruding from an outer peripheral surface side of the protrusion part. An end of the respective foot parts closer to the protrusion part is formed so that a width gradually expands from a tip end side toward a protrusion part side, and that both outer sides of the end are arc-shaped in plan view.
04. 快速裝卸螺母及其安裝方法 [ CN117432701 ] :
本發明公開了快速裝卸螺母及其安裝方法，快速裝卸螺母包括Z形螺母主體，其包括一體成型且同軸向依次連接的第一嚙合段、傾斜段、第二嚙合段，第一嚙合段和第二嚙合段均為內螺紋螺母沿軸向切面切割形成的半螺母結構，且第一嚙合段和第二嚙合段的軸向切面處於同一軸線切面，傾斜段為有過孔的類環形柱狀結構且包括相互平行的第一斜向切面和第二斜向切面，第二斜向切面的上端與第一嚙合段的曲面相接處高於第一斜向切面的下端與第二嚙合段的曲面相接處。此快速裝卸螺母克服了現有技術在快速安裝螺母時安裝速度慢、螺母傾斜角度受限、安裝不夠穩固等問題，可以實現螺母的快速安裝和拆除，螺母的傾斜角度可靈活調整，通過兩側螺紋配合安裝穩固可靠。
05. END NUT ASSEMBLY [ US20240026918 ] :
一個末端螺母組件，其中包括一個定義第一部分和第二部分的螺母主體，第一個開口是鄰近的第一個部分，第二部分是在第二部分附近，並且軸向孔在第一個開口和第二個開口之間延伸。咬合環定義了一個外環，並且多個牙齒從外環向內徑向向內延伸，隔離器定義了內表面和外表面，其中內表面定義了一個位於墊片內心的空腔。末端螺母組件不包含O形圈。
An end nut assembly comprising a nut body defining a first portion and a second portion, a first opening is adjacent the first portion and a second opening is adjacent the second portion, and an axial bore extends between the first opening and the second opening. A bite ring defines an outer ring and a plurality of teeth extends radially inwardly from the outer ring, and a spacer defines an inner surface and an outer surface, wherein the inner surface defines a cavity centrally located within the spacer. The end nut assembly does not contain an o-ring.
06. 一種新型保持螺母裝置 [ CN220378669 ] :
本實用新型提供一種新型保持螺母裝置，其包括其包括螺母本體、彈性牙冠、墊片、襯套，所述彈性牙冠、墊片、襯套，依次套在螺母本體上，所述螺母本體，縱切面為“T”形狀，所述彈性牙冠邊沿為彎曲，彈性牙冠邊沿直徑大於螺母本體、墊片、襯套，述襯套為縱切面為“T”形狀。螺母本體、彈性牙冠使用不銹鋼材料加工，彈性牙冠具有彈性，墊片和襯套是使用塑膠材料加工的，彈性牙冠和墊片的數量，可以根據實際使用的情況予以確定，本實用新型的有益效果是，生產流程簡易，生產成本低，安裝簡單方便。
07. 一種十二角結構的防鬆螺母元件 [ CN220378670 ] :
本申請公開了一種十二角結構的防鬆螺母元件，包括螺母本體，在螺母本體外端向外側軸向延伸有防鬆段，該防鬆段上設置有與螺杆的外螺紋配合緊固的防鬆結構，以及驅使該防鬆結構與外螺紋外力配合的驅動部件。防鬆結構為在該防鬆段的外端面上沿周向間距壓制設置的凹槽，該凹槽位於內側形成有嵌入至外螺紋中的嵌入體。驅動部件為與該防鬆螺紋配合的防鬆螺環，並且防鬆螺環的內螺紋內徑小於防鬆螺紋外徑，在防鬆段上沿周向且與凹槽錯位開設有聚合口。該防鬆螺母元件時通過設置防鬆段及防鬆螺環，在螺母本體正常鎖緊的基礎上，通過防鬆段的多個嵌入體壓緊在螺杆的外螺紋中，以該壓緊作用力實現對螺母本體鎖緊狀態的保持，提高螺母本體的防鬆作用。
08. 一種緊固螺母 [ CN220365853 ] :
本實用新型公開了一種緊固螺母，包括螺母本體，螺母本體的內部開設有均勻分佈的螺紋，螺母本體的內壁設置有多組擠壓機構，多組擠壓機構呈環形陣列設置於螺母本體的內部，擠壓機構包括滑槽和滑動擠壓塊，滑槽開設於螺母本體的內部，滑動擠壓塊的外壁與滑槽的內壁滑動連接，螺母本體的內部設置有移動機構。本實用新型利用滑槽和滑動擠壓塊的設置，當螺母本體在螺杆外壁擰緊後，此時通過滑動擠壓塊在滑槽外壁移動，使得滑動擠壓塊抵住螺杆的外壁，即可增加與螺杆之間的摩擦力，即可使得螺母本體螺杆外壁擰緊後不易出現鬆動的現象，從而提高了螺母本體使用的緊固性和穩定性。
09. Piercing nut and method for fixing the same to inner surface of mating member having closed sectional shape [ US11885366 ] :
根據本發明的刺穿螺母包括一個內部線11，環形打孔第12部分，環形凹槽16和軸承表面17.內部螺紋11在螺母主體的中心形成10 。環形凹槽16.環形打孔部分12的高度H等於或低於軸承表面17的高度H，其方式與傳統技術相反。
A piercing nut according to the present invention includes an internal thread 11, a ring-shaped punching part 12, a ring-shaped groove 16, and a bearing surface 17. The internal thread 11 is formed at the center of a nut main body 10. The ring-shaped punching part 12 protrudes around the outer periphery of the internal thread 11. The ring-shaped groove 16 is formed around the outer periphery of the ring-shaped punching part 12. The bearing surface 17 protrudes around the outer periphery of the ring-shaped groove 16. The height h of the ring-shaped punching part 12 is equal to or lower than the height H of the bearing surface 17 in the opposite manner to the conventional technique.
10. 一種簡易可靠的軸承螺母 [ CN220378672 ] :
本實用新型涉及一種簡易可靠的軸承螺母，包括鉚接薄壁段，與鉚接薄壁段連接的擰緊段以及與擰緊段連接的密封段。當使用此軸承螺母擰緊軸承後，使用鉚槍衝擊螺母的鉚接薄壁段使之變形鉚牢在後橋橋管上，可防止螺母受衝擊後引起的回鬆，同時在螺母的密封段安裝油封，此密封段即油封的密封軸頸，因此，後橋橋體的其他部位就不需再設置密封軸頸，使得後橋結構更為緊湊，同時減少後橋零部件數量和重量。
----
三、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025)為主要IPC分類號之扣件相關專利：
本項分類號(F16B025)之專利包括『水泥木材複合螺絲、螺絲、鑽尾螺絲結構及其製造方法、一種帶有導屑槽的螺釘、Self-tapping fastener、Self drilling screw、一種具有定位結構的鑽尾螺絲、TAPPING SCREW AND FASTENING STRUCTURE USING SAME、SCREW』等專利，以下為本期專利摘要說明。

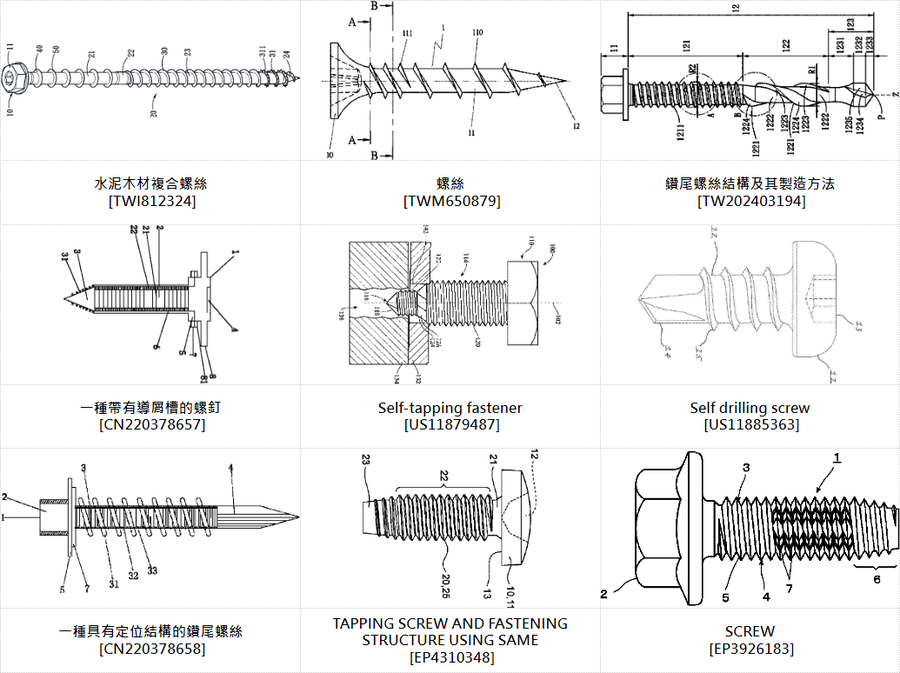

#專利代表圖 :
----
#專利摘要：
01. 水泥木材複合螺絲 [ TWI812324 ] :
本發明提供一種水泥木材複合螺絲，其主要包含有一螺頭、一螺桿、一第一螺牙、複數第一錨定螺牙與複數第二錨定螺牙，該螺頭沿軸向延伸形成該螺桿，使該螺桿依序形成一錨定段、一連接段、一第一螺牙段及一螺尖段，並依序於該錨定段交錯凸設該等第一錨定螺牙及該等第二錨定螺牙，該第一螺牙段與該螺尖段則凸設該第一螺牙，其中，該第一螺牙段鎖設至木材，再將水泥覆蓋該水泥木材複合螺絲，藉由，該等第一錨定螺牙與該等第二錨定螺牙，來增加水泥錨定於木材的效力，發揮木材抗彎的能力與水泥抗壓的優點，進而達到高剛性與高強度的組合結構。
02. 螺絲 [ TWM650879 ] :
一種螺絲，該螺絲本體由上至下依序設置一頭部、一桿部及一鑽尾部，前述桿部之外圍係設置有主螺牙，且該主螺牙係延伸至前述鑽尾部；前述桿部之上端頸部外圍係設置有輔助螺牙，該輔助螺牙係與前述主螺牙互相對稱設置，並使前述桿部之上端頸部位置之每一橫切面皆具有互相對稱的二螺牙鎖點，使前述桿部之上端頸部位置具有對稱且平均受力的二螺牙鎖點。
03. 鑽尾螺絲結構及其製造方法 [ TW202403194 ] :
本發明提供一鑽尾螺絲結構及其製造方法，此製造方法包含：提供一螺絲本體、形成一鑽尾螺桿段、形成一凹形頸部、形成一鑽尾切刃以及形成一螺紋，該鑽尾螺絲結構包含一螺頭部及一螺桿部，該螺桿部依序設有一螺紋螺桿段、一鑽尾螺桿段及一鑽頭螺桿段，該螺紋螺桿段具有一螺紋桿徑與該螺紋，該鑽尾螺桿段具有一鑽尾桿徑、複數鑽尾切刃及交錯設置之複數鑽尾排屑槽，該鑽頭螺桿段自銜接該鑽尾螺桿段端依序設有一呈弧面之凹形頸部、一定位部及一尖端部，該鑽頭螺桿段凸設形成複數鑽頭切刃與交錯設置的該等鑽頭排屑槽，其中，該凹形頸部一端連接該等鑽尾切刃，另一端連接該等鑽頭切刃，減少鑽尾螺絲結構產生左右搖晃問題，增加進行鑽孔時的穩定性。
04. 一種帶有導屑槽的螺釘 [ CN220378657 ] :
本實用新型提出了一種帶有導屑槽的螺釘，包括螺釘頭部、螺釘主體杆、螺釘尾、多邊形凹槽、排屑槽、導屑槽、墊圈、固定塊，螺釘頭部底部中心位置與螺釘主體杆一端相固定，螺釘主體杆另一端與螺釘尾相固定，螺釘頭部、螺釘主體杆、螺釘尾為一體式結構，螺釘頭部遠離螺釘主體杆的一端設有與螺絲刀相配合的多邊形凹槽，螺釘頭部的底部設有排屑槽，螺釘主體杆上設有導屑槽，本實用新型通過增加在螺釘主體杆外部開設導屑槽，使該螺釘在進行安裝使用時可將產生的廢屑從導屑槽中排出，並且在螺釘頭部內增加排屑槽，且排屑槽和導屑槽相連通，使得螺釘在擰入實木內時可及時的將木屑排出，避免木屑積聚在孔的內部，實木不易被撐裂。
05. Self-tapping fastener [ US11879487 ] :
提供了一個自敲擊的緊固件或螺釘，包括頭部，切割尖端和身體部分。切割尖端包括第一個切割表面。身體部分沿著中心軸從頭部延伸到切割尖端。身體部分包括近端螺紋大小的近端螺紋部分；遠端螺紋尺寸的遠端螺紋部分，遠端螺紋大小小於近端螺紋尺寸；和一個中間部分，即近端螺紋部分和遠端螺紋部分之間的身體部分的中間部分。
A self-tapping fastener or screw is provided including a head, a cutting tip, and a body portion. The cutting tip includes a first cutting surface. The body portion extends from the head along a central axis to the cutting tip. The body portion includes a proximal threaded portion having a proximal thread size; a distal threaded portion having a distal thread size, the distal thread size being smaller than the proximal thread size; and an intermediate portion, the intermediate portion of the body portion disposed between the proximal threaded portion and the distal threaded portion.
06. Self drilling screw [ US11885363 ] :
一個自鑽的螺釘，特別是用於使用槓桿夾具的安全屏幕。自鑽螺釘包括頭和柄。鑽頭在柄的一端形成，遠離頭部，沿柄的全長（包括鑽頭）伸展的線。鑽頭上的線增加了保持強度。
A self-drilling screw, particularly for use in a security screen employing leveraged clamping. The self-drilling screw comprises a head and a shank. A drill bit is formed at one end of the shank away from the head with a thread extending along the full length of the shank, including the drill bit. The thread on the drill bit increases holding strength.
07. 一種具有定位結構的鑽尾螺絲 [ CN220378658 ] :
本實用新型提出了一種具有定位結構的鑽尾螺絲，包括鑽尾螺絲主體、螺絲頭、螺紋杆、螺絲尾、安裝座、六角結構、安裝板、安裝槽、定位板、定位凸起，鑽尾螺絲主體，包括螺絲頭、螺紋杆、螺絲尾，螺紋杆頂端與螺絲頭相連接，螺紋杆底端與螺絲尾相連接，螺絲頭一側固定安裝有安裝座，安裝座中部安裝有六角結構，本實用新型通過在鑽尾螺絲主體安裝相匹配的定位凸起，能夠增加鑽尾螺絲主體的定位效果，避免鑽尾螺絲主體安裝時位置發生偏移，方便使用，在鑽尾螺絲主體頂端開設有六角結構，完成對鑽頭和六角頭的加固固定，實現二次固定的目的，避免在使用螺絲時，因鑽頭和六角頭之間存在的配合間隙，從而造成連接不穩定，使得螺絲的安裝位置更加精確。
08. TAPPING SCREW AND FASTENING STRUCTURE USING SAME [ EP4310348 ] :
本發明解決了使用相同的敲擊螺釘和固定結構的問題，從而可以降低產生的芯片的大小和頻率。前提是敲擊螺釘10，其中包括一個頭11和一個軸20，並配有至少一個螺紋25，並將其擰入配合材料中的飛行員孔中，其中至少在螺釘螺紋的頂點的表面粗糙度最大高度粗糙度（RZ）為1.0或更少，優選為0.8或更少。
The present invention addresses the problem of providing a tapping screw and a fastening structure using the same, with which it is possible to decrease the size and frequency of chips produced. Provided is a tapping screw 10 which comprises a head 11 and a shaft 20 provided with at least one screw thread 25 and which is screwed into a pilot hole in a mating material, wherein the surface roughness at at least the apex of the screw thread has a maximum height roughness (Rz) of 1.0 or less, preferably 0.8 or less.
09. SCREW [ EP3926183 ] :
提供一個螺紋，該螺紋可實現螺旋扭矩的進一步降低，同時可確保塗層膜或類似的可移動性以及能夠穩定電導率的可移動性。在螺釘中，在螺絲螺紋（7）的螺絲螺紋脊（131）上部分提供了螺絲線主體（5）的螺紋脊（131），螺紋螺紋脊（13）形成的嵌入部分（7）小於常規螺紋螺紋脊（3），在螺釘方向遠端部分的山脊高度（H12）低於後端的山脊高度（H11）在螺旋方向上W。
To provide a screw thread which achieves a further reduction in screwing torque while securing removability of a coating film or the like and which is capable of stabilizing conductivity. In a screw thread in which a recessed portion (7) is partially provided on a flank surface (131) of a screw thread ridge provided on a screw thread shaft main body (5), a screw thread ridge (13) in a section where the recessed portion (7) is formed is smaller than a regular screw thread ridge (3), and a ridge height (H12) in a distal end portion in a screwing direction is lower than a ridge height (H11) in a rear end portion in the screwing direction W.
----
四、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『防鬆螺杆螺母組件緊固件、STUD BOLT、一種防鬆緊固螺栓、一種防鬆懈的緊固件、一種防鬆螺栓元件、DOUBLE ACTING CAM FASTENER ASSEMBLY、Split nut、THUMB SCREW』等專利，以下為本期專利摘要說明。

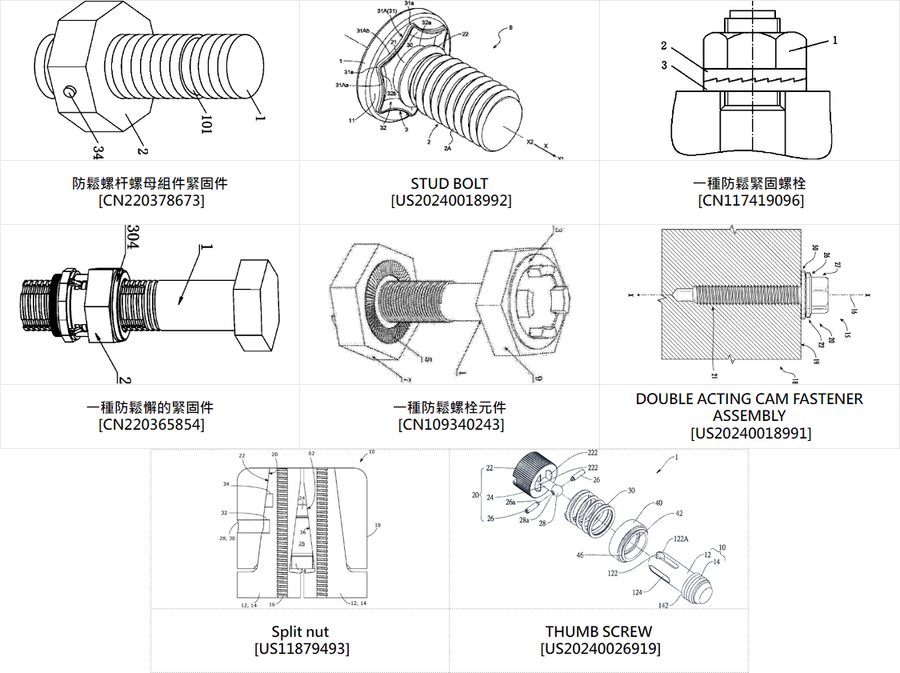

#專利代表圖 :
----
#專利摘要：
01. 防鬆螺杆螺母組件緊固件 [ CN220378673 ] :
本實用新型公開了防鬆螺杆螺母組件緊固件，屬於緊固件領域，防鬆螺杆螺母組件緊固件，包括防鬆螺杆本體，防鬆螺杆本體外側設置有兩個環形凹槽，防鬆螺杆本體外側螺紋連接有防鬆螺母本體，防鬆螺母本體內部右側設置有弧形槽，弧形槽內側左端設置有與防鬆螺母本體貫通的限位通孔，弧形槽內部活動連接有防鬆元件，它可以實現通過在防鬆螺杆本體外側設置環形凹槽，在防鬆螺母本體內部安裝防鬆元件，在防鬆螺母本體轉動至環形凹槽外側位置時，工作人員可轉動微型螺栓，使微型螺栓向防鬆螺母本體內部移動，並帶動兩個弧形連接條和防鬆卡塊向內移動，使防鬆卡塊卡入弧形凹槽內，實現防鬆螺母本體的防鬆功能，提高緊固件的穩定性和使用壽命。
02. STUD BOLT [ US20240018992 ] :
提供了一個螺栓螺栓，該螺栓可以改善固定在安裝目標板上時獲得的質量。[用於分辨率]；螺栓螺栓B要固定，保持狀態和旋轉停止狀態，將其固定到安裝目標板上t包括頭1，螺釘軸部分2，旋轉停止部分3，環形凹槽21和環形突出22.安裝靶板T將夾在頭部1的軸承表面21和環形1突出22.在旋轉停止部分3形成螺釘前X2的凹入部分32傾斜朝向上游X2。
A stud bolt is provided that can improve the quality obtained when being fixed to a mounting target plate.;[Means for Resolution];A stud bolt B to be fixed, in a retained state and a rotation stop state, to a mounting target plate T includes a head 1, a screw shaft portion 2, a rotation stop portion 3, an annular groove 21, and an annular protrusion 22. The mounting target plate T is to be sandwiched between a bearing surface 21 of the head 1 and the annular protrusion 22. A recessed portion 32 recessed toward an upstream side X2 in a screw advance direction is formed at the rotation stop portion 3.
03. 一種防鬆緊固螺栓 [ CN117419096 ] :
本發明實施例提供了一種防鬆緊固螺栓，包括：鋸齒螺母，其與上墊圈相接觸的下端面上設有細齒；上墊圈，在安裝時，其上端面與鋸齒螺母的下端面接觸；下墊圈，在安裝時，其上端面與上墊圈的下端面接觸；其中，上墊圈的下端面上設有第一楔形結構，下墊圈的上端面上設有與上墊圈的下端面上設置的第一楔形結構相適配的第二楔形結構，在通過鋸齒螺母對上墊圈和下墊圈進行緊固時，第一楔形結構與第二楔形結構適配形成自鎖，且鋸齒螺母上的細齒受壓力在與上墊圈的接觸面發生形變實現防鬆。在擰緊時，徑向的細齒會在安裝面形成壓痕，楔形配合角在大於螺紋升角時，楔形結構能夠形成自鎖效應，可阻止緊固件的旋轉，從而達到防鬆的效果。
04. 一種防鬆懈的緊固件 [ CN220365854 ] :
本實用新型公開了一種防鬆懈的緊固件，包括螺杆，所述螺杆外側通過螺紋連接有螺帽，所述螺帽頂端設置有防旋轉機構，所述防旋轉機構包括凸型槽、凸型轉環、防滑環、墊片、凸塊、豎槽和彈性橡膠環，所述螺帽頂端開設有凸型槽，所述凸型槽內部活動連接有凸型轉環，本實用新型結構科學合理，使用安全方便,設置有防旋轉機構，通過彈性橡膠環對墊片進行支撐，使凸型轉環底端的防滑環與凸型槽內部的防滑環分離，方便凸型轉環和墊片旋轉，便於旋轉螺帽，當螺帽與被緊固的工件接觸時，對墊片的擠壓，使彈性橡膠環收縮，帶動凸型轉環向凸型槽內部滑動，使兩個防滑環緊密貼合，對凸型轉環進行限位。
05. 一種防鬆螺栓元件 [ CN109340243 ] :
本發明公開了一種新型防鬆螺栓元件，包括防鬆螺栓、防鬆螺母、爪盤(兩組)、卡環、彈簧。所述防鬆螺栓與防鬆螺母上開有四個限位孔，所述爪盤通過限位孔分別與防鬆螺栓和防鬆螺母連接。所述爪盤上方開有兩圈卡槽，下方設有一圈齒。所述防鬆螺栓和防鬆螺母與所述爪盤之間安裝有彈簧。所述卡環安裝於所述爪盤的卡槽裡，分別用於擰動狀態與服役狀態的限位元。本發明中的防鬆螺栓與防鬆螺母，在擰動過程中，爪盤下部的齒收在螺栓頭和螺母內部；在服役狀態時，通過外加載荷，使爪盤上的齒嵌入工件表面。此外，卡環與彈簧的配合使用也保證爪盤始終與工件緊密貼合，進而保證在振動狀態下運行的連接部件有效連接並安全正常工作。
06. DOUBLE ACTING CAM FASTENER ASSEMBLY [ US20240018991 ] :
一個緊固件，該緊固件包括一個身體和鎖墊圈，要位於身體和工作表面之間，墊圈具有多個圓周間隔的凸輪表面，每個墊圈都相對於在凸輪徑向角度內的平面傾向於正常的平面，交替周圍圍繞中心軸，上面有多個圓周間隔的滑動表面，每個表面都相對於平面傾斜，在滑動徑向角度內，每個凸輪表面與徑向山脊和徑向山谷的兩個相鄰滑動表面相交徑向角度大於滑動徑向角，凸輪和滑動徑向角度之間的徑向角度比小於或等於4.5，並且相對於山谷的山脊高度大於或等於0.08 mm。
A fastener comprising a body and a lock washer to be positioned between the body and a work surface, the washer having a plurality of circumferentially spaced cam surfaces, each being inclined relative to a plane normal to the center axis within a cam radial angle, alternating circumferentially about the center axis with a plurality of circumferentially spaced slip surfaces, each being inclined relative to the plane within a slip radial angle, each of the cam surfaces intersecting with two adjacent slip surfaces at a radial ridge and a radial valley, wherein the cam radial angle is greater than the slip radial angle and a radial angle ratio between the cam and slip radial angles is less than or equal to about 4.5, and the ridge having a ridge height relative to the valley greater than or equal to about 0.08 mm.
07. Split nut [ US11879493 ] :
一個帶外體的裂縫螺母和一個由兩個下頜形成的內側，用於握住螺紋桿。外體具有定義錐形軸向通道的內表面，並在頜骨之間包括一個分離器，以引導下頜靠在錐形軸向通道的內表面。內表面可以在橫截面上是圓形的，外體也可以在橫截面中具有圓形表面。安排了一個鎖，將頜骨鎖定在軸向位置，下頜足夠靠近，以迫使下頜與螺紋桿螺紋互動。鎖還可以鎖定下頜位於額外的軸向位置，可以在下頜之間自由軸向移動螺紋桿。該鎖可以包含外體內部的鎖定引腳向對應於每個鎖定位置的相對插槽。
A split nut with an outer body and an inner body formed of two jaws for gripping a threaded rod. The outer body has an inner surface defining tapered axial channel and includes a separator between the jaws to guide the jaws against an inner surface of the tapered axial channel. The inner surface can be circular in cross section and the outer body can also have an outer surface be circular in cross section. A lock is arranged to lock the jaws in an axial position at which the jaws are sufficiently close to force the jaws into threaded engagement with the threaded rod. The lock can also lock the jaws in an additional axial position at which the threaded rod can be moved freely axially between the jaws. The lock can comprise a locking pin movable within the outer body into respective slots corresponding to each locking position.
08. THUMB SCREW [ US20240026919 ] :
拇指螺釘包括主體和一個旋轉構件。主體有柄和螺紋部分，沿主體的軸線連接在一起。小腿分別有一個凹槽和兩個引導孔，分別位於凹槽的兩個相對側，並與凹槽進行通信。旋轉的構件有一個頭部，一個桿連接到頭部的末端表面，並且兩個引腳部分連接到桿上。頭部有兩個接收的凹槽，適合接受小腿的兩個部分末端部分。當兩個部分末端的部分離開兩個接收凹槽，並且兩個引腳部分分別位於兩個引導孔中時，旋轉的構件可以圍繞兩個引腳部分旋轉相對於主體，從而允許接收拇指螺釘。
A thumb screw includes a main body and a rotating member. The main body has a shank and a threaded portion which are connected together along an axis of the main body. The shank has a groove and two guiding holes respectively located on two opposite sides of the groove and communicating with the groove. The rotating member has a head, a rod connected to an end surface of the head, and two pin portions connected to the rod. The head has two receiving grooves adapted to receive two partial end portions of the shank. When the two partial end portions leave the two receiving grooves and the two pin portions are respectively located in the two guiding holes, the rotating member could pivot around the two pin portions relative to the main body, thereby allowing the thumb screw to be received.
----
五、以『緊固於壁或類似件內之銷釘或其他器件，通過將其插入為此而製作的壁孔內緊固』(F16B013)為主要IPC分類號之扣件相關專利：
本項分類號(F16B013)之專利包括『一種用於固定空調外機的螺栓螺母元件、Pressure lock retention fastener、緊固件、一種內迫壁虎、一種被動式建築用錨栓、Rivet element for setting a thread』等專利，以下為本期專利摘要說明。

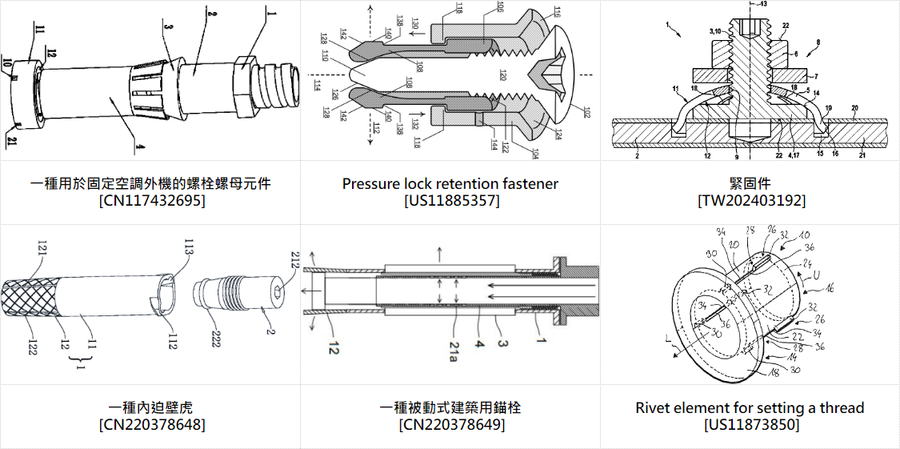

#專利代表圖 :
----
#專利摘要：
01. 一種用於固定空調外機的螺栓螺母元件 [ CN117432695 ] :
一種用於固定空調外機的螺栓螺母元件,涉及緊固件結構技術領域，包括：小螺母、外部套筒部分、螺杆部分、推動膨脹部分、固定圓柱筒、方形槽C；小螺母的內部設有螺紋，螺紋與長螺杆外側的螺紋配合；外部套筒部分套在螺杆部分的外側，外部套筒部分能夠取下，取下外部套筒部分後本元件作為普通螺絲使用，如不取下外部套筒部分則本元件作為膨脹螺絲使用，螺杆部分轉動安裝在固定圓柱筒內部，推動膨脹部分安裝在螺杆部分和固定圓柱筒的內部；固定圓柱筒的內側設有四個方形槽C,方形槽C與滑動板B間歇性配合；本元件既能作為普通螺絲用，也能作為膨脹螺絲用，這樣能減少成本的同時，還能擴大適用範圍。
02. Pressure lock retention fastener [ US11885357 ] :
在實現壓力鎖定緊固件時，緊固件組件包括一個插件，以插入第一個面板中的緊固件。緊固件組件的螺紋夾子大小可在插入物中滑動，並具有延伸的插入量的可擴展法蘭。可擴展的法蘭尺寸為插入第二個面板中的對齊孔中。緊固件組件還包括可通過插入物安裝的螺釘以接合螺紋夾。螺釘施加了一支力，將螺絲旋轉驅動到螺紋夾中時將可擴展的法蘭推向向外，而可擴展的法蘭的脊鎖靠在靠背的第二個面板上，有效地將面板固定在一起。在實施中，在面板之間可以安裝一個板，該面板帶有帶有抗旋轉選項卡的開孔孔，以防止緊固件組件在面板孔中旋轉。
In implementations of a pressure lock retention fastener, the fastener assembly includes an insert sized for insertion into a fastener hole in a first panel. The fastener assembly has a threaded collet sized to slide in the insert and has expandable flanges that extend below the insert. The expandable flanges are sized for insertion into an aligned hole in a second panel. The fastener assembly also includes a screw installable through the insert to engage the threaded collet. The screw exerts a force that pushes the expandable flanges outward as screw rotation drives the screw into the threaded collet, and ridge locks of the expandable flanges seat up against the second panel effective to fasten the panels together. In implementations, a plate is installable between the panels with slotted holes having anti-rotation tabs that prevent a fastener assembly from spinning in the panel holes.
03. 緊固件 [ TW202403192 ] :
本發明提出一種針對薄板的緊固件（1），具有鐘形且開縫之夾爪（5），該夾爪透過軸向夾緊在圓形止推軸承（14）與張緊器（8）之間而被撐開，從而在安裝在該板材中之環形槽中從下麵卡住覆蓋層（20）。
04. 一種內迫壁虎 [ CN220378648 ] :
本申請涉及一種內迫壁虎，屬於緊固件技術領域。該內迫壁虎包括內迫套管和設置於所述內迫套管內的內迫件，所述內迫套管包括螺紋管、膨脹管，所述螺紋管的開口端部周向設置有多個朝外徑向延伸的凸邊，所述凸邊與所述螺紋管內壁形成有供所述內迫件佈置的定位槽。本申請具有便於內迫件和內迫套管進行組裝的效果。
05. 一種被動式建築用錨栓 [ CN220378649 ] :
本申請公開了一種被動式建築用錨栓，包括套筒和插接件，套筒為T型結構，其一埠向外垂直延伸有限位環板，另一端沿周向間距設置有多個錐形結構的擴張片；插接件包括螺旋插入至套筒內的插杆，該插杆的上部設置有與所述限位環板可貼合的插接限位板，上端延伸有驅動端頭，下端設置有驅使擴張片向外擴張的擴張塊，並且插接件為可注入化學粘劑的中空結構。該錨栓結構在實現錨栓安裝的同時能進行化學粘合材料的注入及固化，解決目前化學錨栓裝配時需要等待化學粘劑固化而花費的裝配時間，從而有效縮短該類螺栓的裝配週期，提高裝配效率，同時通過設置的擴張板能進一步提高錨栓的牢固性。
06. Rivet element for setting a thread [ US11873850 ] :
將螺紋設置為至少一個組件的鉚釘元素具有一個頭部部分，可以將其與組件和套筒部分互鎖，可以將其插入通過組件擴展的開口中，並可以塑性變形。套筒部分帶有一個內部線，可以將牽引力的mandrel和/或螺釘元件擰緊。套筒部分在外圍的肋骨結構上有一個突出的肋骨結構，肋骨結構至少具有一個第一個支撐肋骨和至少一秒鐘的支撐肋，該肋骨在袖子部分的縱向方向上延伸，並被凹陷彼此分離。袖子部分的塑性變形後，支撐肋相互接觸，以使頭部部分和套筒部分之間的直接力流動。
A rivet element for setting a thread into at least one component has a head portion which can be interlockingly brought into abutment with the component and a sleeve portion which can be inserted into an opening extending through the component and can be plastically deformed. The sleeve portion is provided with an internal thread into which a traction mandrel and/or a screw element can be screwed. The sleeve portion has a protruding rib structure on the outer circumference, the rib structure having at least one first support rib and at least one second support rib which extend in the longitudinal direction of the sleeve portion and are separated from one another by a recess. After the plastic deformation of the sleeve portion, the support ribs contact one another in order to allow a direct force flow between the head portion and the sleeve portion.
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
