2024-10-No2-扣件知識文章

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件知識文章 (2024-10-No-2)：

#知識主題 : #圓形銲接螺帽多道次冷鍛成形方法

圓形銲接螺帽具有中間通孔、外圓周三個凸台、通孔與凸台間有凹棱等特徵，採用機械加工的成本較高，若以冷鍛成形凸台和凹棱特徵，其排氣效果差，材料流動過程中易形成氣孔堵塞，材料無法有效充填，且模具使用壽命低、模具製作難度也偏高。

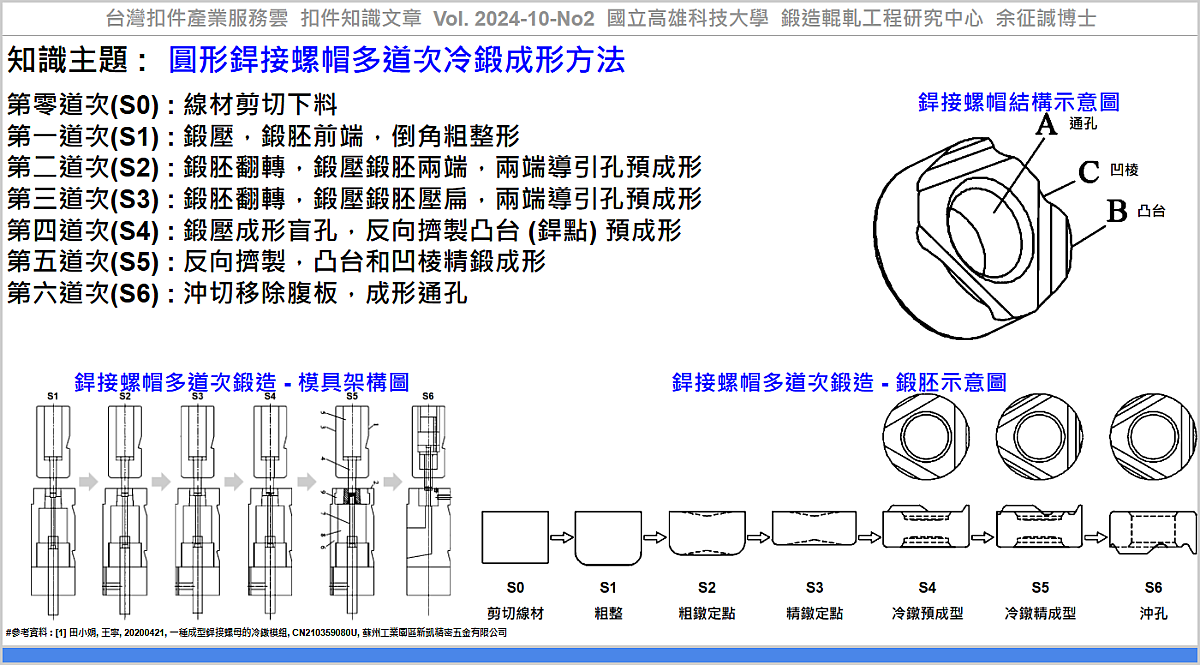

田等人 [1] 提出一六道次冷鍛成形方法，並在第五道次模具使用排氣孔設計，增加鍛胚成形時的排氣效果，以提高材料成形性與增加模具使用壽命，多道次冷鍛成形方法包括：

第零道次(S0)：線材剪切下料。
第一道次(S1)：鍛胚翻轉，鍛壓鍛胚兩端，鍛胚前端倒角粗整形。
第二道次(S2)：鍛胚翻轉，鍛壓鍛胚兩端，鍛胚兩端導引孔預成形。
第三道次(S3)：鍛胚翻轉，鍛壓鍛胚壓扁，鍛胚壓扁兩端導引孔預成形。
第四道次(S4)：鍛壓成形盲孔，反向擠製凸台 (銲點) 預成形。
第五道次(S5)：反向擠製，凸台和凹棱精鍛成形。
第六道次(S6)：沖切移除腹板，成形通孔。

應用此多道次鍛造與模具設計技術，可提高排氣效果，降低模具加工難度，並確保鍛胚成形尺寸，增加產品品質和模具使用壽命。

應用該技術，可協助產業透過『圓形銲接螺帽多道次冷鍛成形方法』，建立『螺帽鍛造方法』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 田小娟, 王寧, 20200421, 一種成型銲接螺母的冷鐓模組, CN210359080U, 蘇州工業園區新凱精密五金有限公司, https://patents.google.com/patent/CN210359080U

[2] 台灣扣件產業服務雲, 扣件知識文章, Vol. 2024-10-No2, https://www.tw-fastener.com/tfsc/knowledge/BLP_5ce23031-7448-4fbb-86da-c5da9bf2f88d

----

Tag: #Fastener, #Nut, #WeldNut, #Forging, #Screw.

----
