2023-04-No1-扣件知識文章

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件知識文章 (2023-04-No-1)：

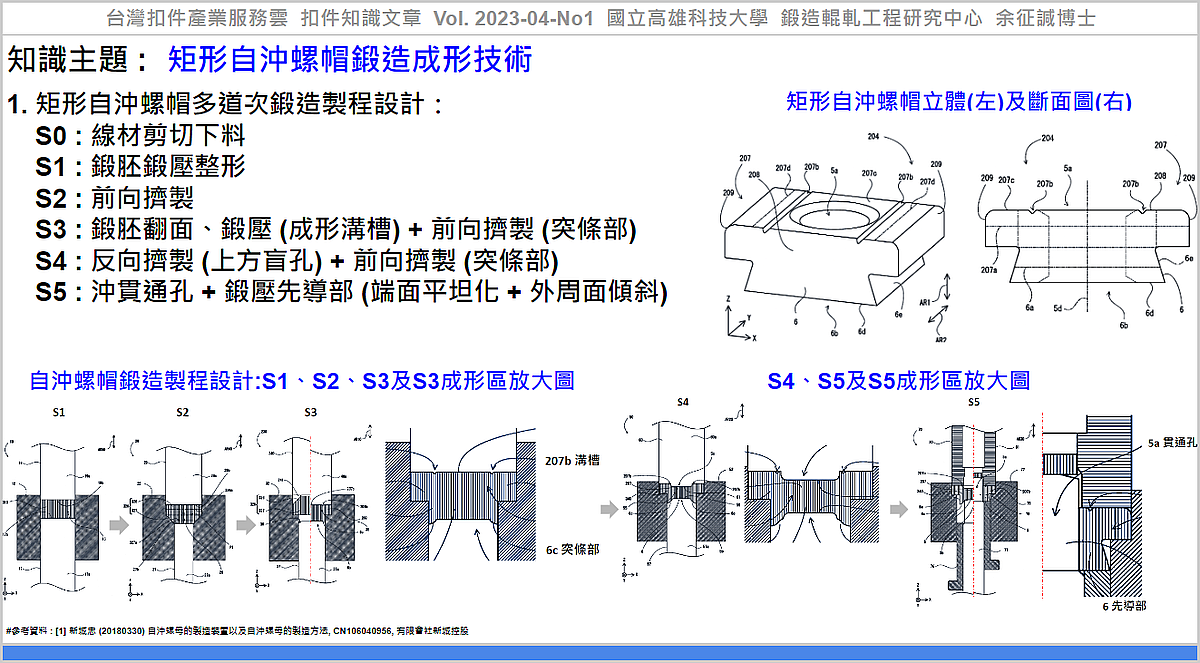

#知識主題 : #矩形自沖螺帽鍛造成形技術

在自沖螺帽成形製程中，突條部(先導部的鼓出脊)的形狀會影響先導部的成形精度。

新城忠 [1] 提出一可良好成形自沖螺帽先導部之螺帽鍛造製程設計及模具設計方法，以2道次成形突條部後，沖切貫通孔時，利用反向沖頭外的引導件鍛壓先導部，使其端面平坦化，並形成所需之傾斜之先導部外周面。

五道次鍛造成形方法為：

S0 : 線材剪切下料
S1 : 鍛胚鍛壓整形
S2 : 前向擠製
S3 : 鍛胚翻面、鍛壓 (成形溝槽) + 前向擠製 (突條部)
S4 : 反向擠製 (上方盲孔) + 前向擠製 (突條部)
S5 : 沖貫通孔 + 鍛壓先導部端面及傾斜面

應用該技術，可協助產業透過『矩形自沖螺帽鍛造成形技術』，建立『螺帽鍛造成形技術』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 新城忠 (20180330) 自沖螺母的製造裝置以及自沖螺母的製造方法, CN106040956, 有限會社新城控股.

[2] 台灣扣件產業服務雲, 扣件知識文章, Vol. 2023-04-No1, https://bit.ly/FastenerKB202304No1

----

Tag: #Fasteners, #Nut, #Forging.

----
