2023-01-No2-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期扣件專利新訊 (2023-01-No2)：

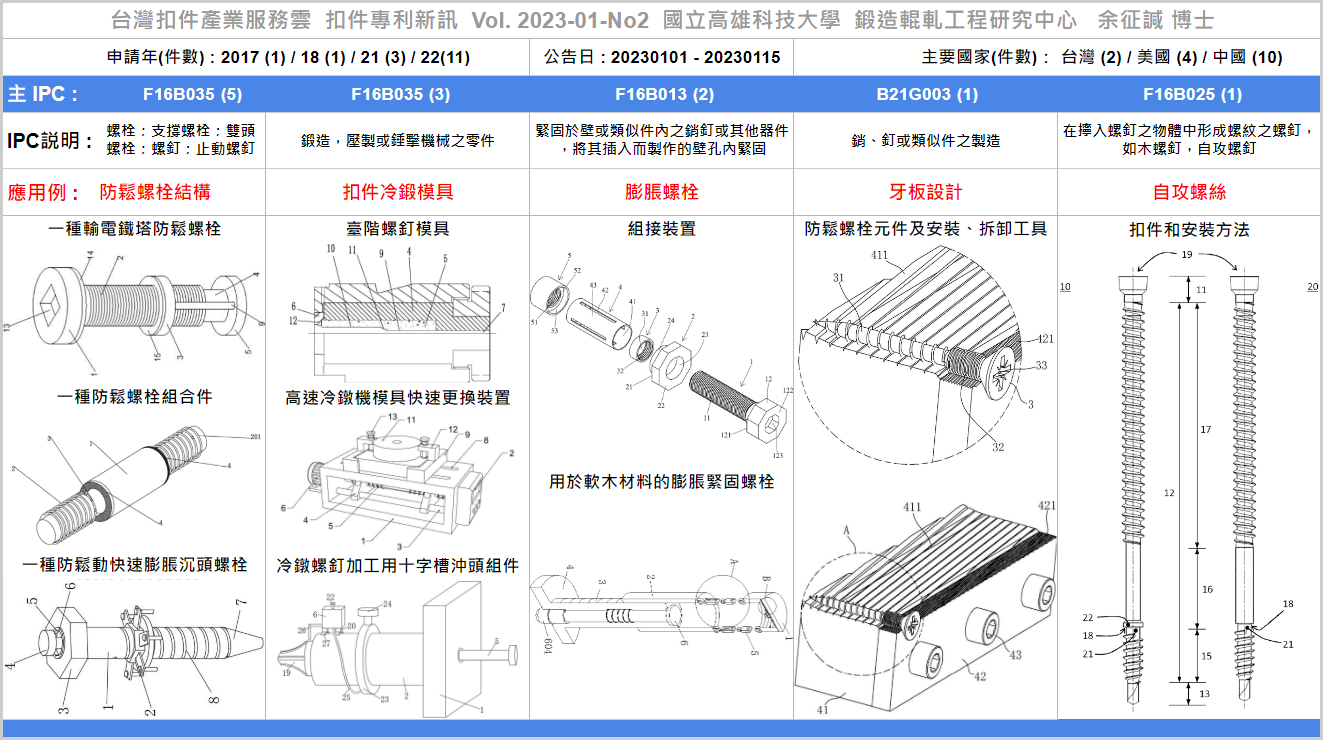

全球專利資料庫近期公告15筆扣件新專利，公告日介於20230101至20230115間，申請國件數分別為台灣2件、美國4件與中國10件，專利權人包括台灣的『施成穎、王鼎瑞』;美國的『ABB Schweiz AG、Earl Allen Size, JR.、Aqua View Inc.、Mount IT, LLC、SFS intec Holding AG』與中國的『河南銳凱德建材有限公司、奧展實業有限公司、明澔模具技術（太倉）有限公司、渤帆緊固件貿易（上海）有限公司、嘉興上力五金科技有限公司 … 』等公司(完整專利權人請詳參專利清單)。
本期以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035 ) 分類號為主，聚焦在『一種輸電鐵塔防鬆螺栓、一種防鬆螺栓組合件、一種擠壓成型細光杆螺釘、一種具有防脫結構的緊固件、一種防鬆動快速膨脹沉頭螺栓』等專利。
其餘分類號及代表專利依序為：
(1) B21J013 ：螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘。
(2) F16B013：組接裝置、用於軟木材料的膨脹緊固螺栓及其安裝方法。
(3) B21G003：一種帶孔裝飾螺釘加工方法。
(4)F16B025：Fastener, fastening arrangement and method for mounting等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol-01-No2, 專利清單 EXCEL, https://tinyurl.com/FastenerNewPatent202301No2List
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol-01-No2, https://tinyurl.com/FastenerNewPatent202301No2
----
(點擊開啓全文: https://tinyurl.com/FastenerNewPatent202301No2 )
----
Tag : #Fastener, #Patent, #Review .
----
一、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035 )為主要IPC分類號之扣件相關專利：
本項分類號(F16B035 )之專利包括『一種輸電鐵塔防鬆螺栓、一種防鬆螺栓組合件、一種擠壓成型細光杆螺釘、一種具有防脫結構的緊固件、一種防鬆動快速膨脹沉頭螺栓』等專利，以下為本期專利摘要說明。

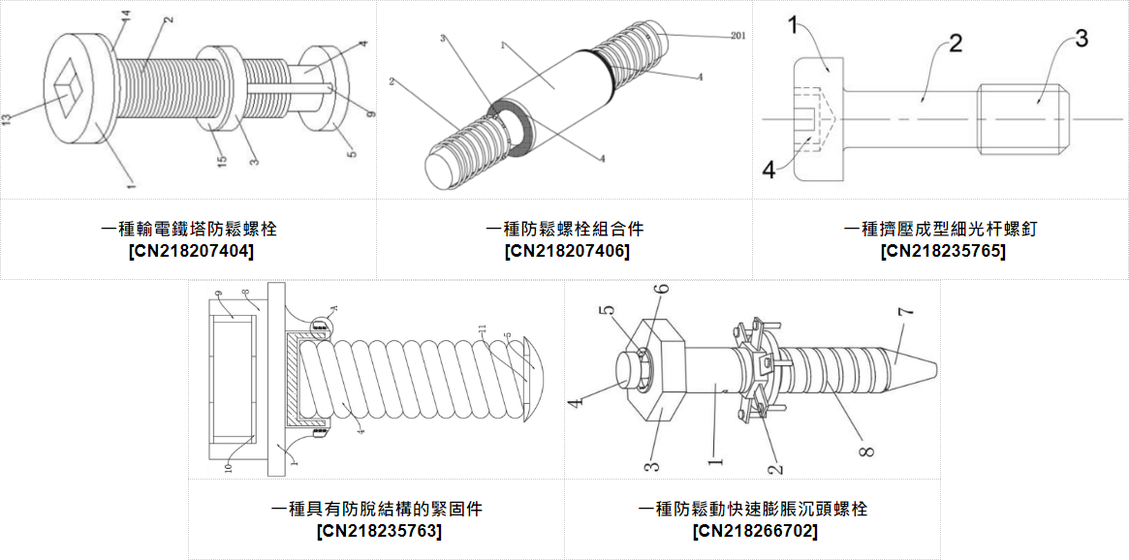

01. 一種輸電鐵塔防鬆螺栓 [ CN218207404 ] :
本實用新型公開了一種輸電鐵塔防鬆螺栓，包括螺栓頭，所述螺栓頭的底部一體連接有螺紋柱，所述螺紋柱上螺紋套設有限位螺母，所述螺紋柱的底端通過連接螺紋杆一連接有下限位轉盤，所述螺紋柱內開設有螺紋通孔一，所述螺紋通孔一與所述連接螺紋杆一螺紋連接，所述螺紋通孔一內位於所述螺栓頭的一端設有連接螺紋杆二，所述連接螺紋杆一內設有與所述連接螺紋杆二相匹配的螺紋通孔二，所述限位轉盤與所述限位螺母直接連接有外鎖緊機構，有益效果：這樣的裝置結構簡單，使用方便，可以有效的防止螺栓在安裝後，通過上述的三道鎖緊，保證在任何情況下不會出現連接鬆動的問題，防止出現安全隱患。
02. 一種防鬆螺栓組合件 [ CN218207406 ] :
本實用新型涉及螺栓技術領域，具體為一種防鬆螺栓組合件，包括杆體，杆體的一段設置有第一螺紋段，所述杆體的另一端設置有第二螺紋段，第一螺紋段與第二螺紋段的螺紋方向呈反向設置，該裝置通過設置梯形彈塊，梯形彈塊為梯形設置，且底部安裝有彈簧，梯形彈塊安裝在凹槽內，當第一螺紋段與第二螺紋段擰入設備時，梯形彈塊受到作用力擠壓至凹槽內，而當擰到終點位置時，梯形彈塊通過彈簧的作用力推出與設備內的內螺紋卡緊，當連接件受到外部負載的震動時，通過梯形彈塊的卡緊與彈簧的共振來防止其因振動導致的松脫。
03. 一種擠壓成型細光杆螺釘 [ CN218235765 ] :
本實用新型公開了一種擠壓成型細光杆螺釘，包括螺釘本體；還包括：螺釘帽，其設置在螺釘本體的前端，且螺釘帽為圓柱結構；細光杆，其設置在螺釘本體的中間位置處，且螺釘帽與細光杆擠壓成型；螺紋，其設置在細光杆的末端，且螺紋通過滾輪滾壓成型，通過這種方式，細光杆部位通過模具擠壓成型，材料在模具擠壓力下不改變材料體積，增大材料塑性和表面硬度，解決了光杆螺釘因扭力強度不夠影響設備組裝工作效率的問題。
04. 一種具有防脫結構的緊固件 [ CN218235763 ] :
本實用新型公開了一種具有防脫結構的緊固件，涉及緊固用輔助裝置技術領域，為解決現有的緊固件在使用時常常由於脫落概率過大而導致實用性降低的問題。外固定圓塊，其設置在固定外圓塊的下方，且外固定圓塊與固定外圓塊為一體結構，並且外固定圓塊的外部設置有外固定弧形塊，並且外固定弧形塊的兩側均設置有防脫落方塊，且防脫落方塊與外固定弧形塊通過連接彈簧固定連接，並且防脫落方塊的另一端設置有防滑軟墊，並且外固定圓塊的內部設置有螺紋柱；防脫落弧軟塊，其設置在螺紋柱的下方，且防脫落弧軟塊與螺紋柱通過連接固定塊固定連接。
05. 一種防鬆動快速膨脹沉頭螺栓 [ CN218266702 ] :
本實用新型公開了一種防鬆動快速膨脹沉頭螺栓，包括杆體，所述杆體的外表面上部固定連接有蓋母，所述杆體的上端中部開有一號圓槽，所述杆體的內壁開有若干個卡槽，所述杆體的外表面刻有若干個螺旋紋，所述杆體的下端固定連接有杆頭，所述杆體的外表面中部螺紋連接有防移裝置，所述杆體的內側活動連接有卡接裝置。本實用新型所述的一種防鬆動快速膨脹沉頭螺栓，通過在整個裝置上設置防移裝置與卡接裝置，結構設計合理，在壓盤下固定安裝耐磨墊，用於增加耐磨墊與安裝位置的摩擦力，從而保證連接的牢靠性，設置彈性墊有效減弱在使用過程中杆體受到的不良震動，加強筋柱用於增強杆體的耐受力，避免杆體受到外界因素腐蝕損壞，且使用效果佳。
#專利代表圖 :
----
二、以『鍛造，壓製或錘擊機械之零件』(B21J013 )為主要IPC分類號之扣件相關專利：
本項分類號(B21J013 )之專利包括『臺階螺釘模具、一種進口高速零件冷鐓機模具快速更換裝置、一種冷鐓螺釘加工用十字槽沖頭組件』等專利，以下為本期專利摘要說明。

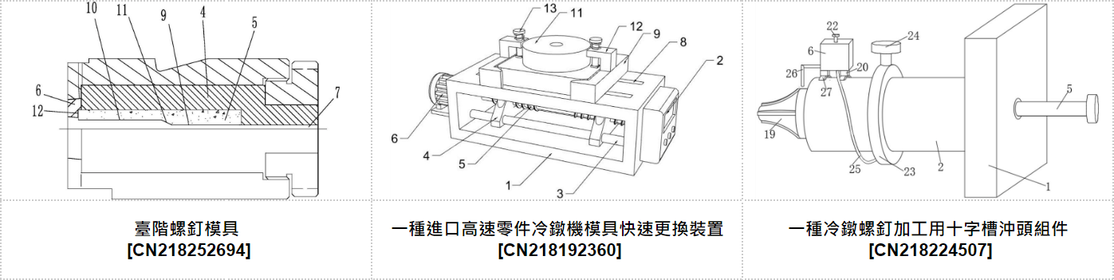

01. 臺階螺釘模具 [ CN218252694 ] :
本實用新型公開了一種臺階螺釘模具，採用三模三沖冷鐓模，包括第一成型模、第二成型模和第三成型模，三個成型模均包括沖模和主模，主模包括基台和位於基台內的第一套件，第一套件的上端設有第二套件，基台內設有配合第一套件下端的連接孔；第一套件內部設有與連接孔同軸的階梯孔，第二套件內設有與連接軸同軸的成型端孔，第一成型模和第二成型模的成型端孔的形狀為圓臺面形，第一成型模和第二成型模的成型端孔的錐角朝向第一套件所在的一側；第三成型模的成型端孔的形狀為圓柱面形。本實用新型的好處是通過依次的三組模具，提高臺階螺釘頭部的邊緣品質，臺階螺釘的臺階部和螺杆部上端在同一模具零件內成型，緊湊性好，臺階螺釘成型品質高。
02. 一種進口高速零件冷鐓機模具快速更換裝置 [ CN218192360 ] :
本實用新型公開了一種進口高速零件冷鐓機模具快速更換裝置，具體涉及機械製造技術領域，針對冷鐓機在使用時，由於通常採用人工換模，導致在狹小空間更換費時費力，模具更換效率低的問題，現提出如下方案，其包括支撐框，所述支撐框的截面呈“口”字型設置，所述支撐框的一端固定安裝有PLC控制器，所述支撐框的相向兩側共同固定安裝有兩個呈對稱設置的支撐杆，兩個所述支撐杆共同滑動套接有兩個呈對稱設置的滑塊，所述支撐框相向的兩側共同轉動安裝有螺杆，兩個所述滑塊均與螺杆呈螺紋套接設置，所述支撐框的側壁設置有驅動組件。本實用新型結構新穎，具有了自動安裝拆卸功能，提高了模具的更換效率，適宜推廣。
03. 一種冷鐓螺釘加工用十字槽沖頭組件 [ CN218224507 ] :
本實用新型涉及一種冷鐓螺釘加工用十字槽沖頭元件，包括安裝板、固定罐、傳動機構、潤滑機構和卡接機構，安裝板固定連接在固定罐的一側，傳動機構設置在固定罐的內部，潤滑機構設置在固定罐的頂部，卡接機構設置在固定罐的內部。本實用新型的有益效果在於，本裝置在使用時更換十字沖頭塊較為便捷，且在使用時可以對十字沖頭塊進行潤滑操作，使十字沖頭塊不容易折損，極大的提高了十字沖頭的工作效果，有利於實際的應用與操作。
#專利代表圖 :
----
三、以『緊固於壁或類似件內之銷釘或其他器件，將其插入而製作的壁孔內緊固』(F16B013)為主要IPC分類號之扣件相關專利：
本項分類號(F16B013)之專利包括『組接裝置、用於軟木材料的膨脹緊固螺栓及其安裝方法』等專利，以下為本期專利摘要說明。

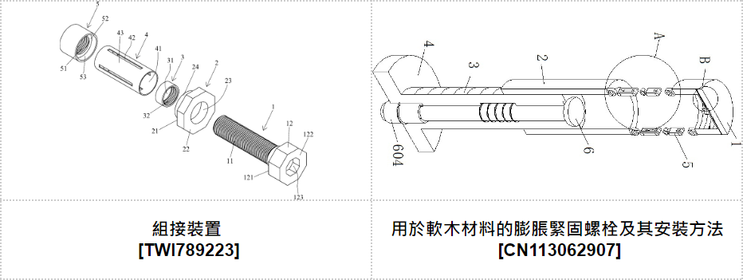

01. 組接裝置 [ TWI789223 ] :
本發明係一種組接裝置，包括一螺栓、一擋塊、一擋環、一作動套管、一螺帽，該螺栓後端具一螺桿部，前端具一端頭；又該擋塊中央具一可穿插該螺栓之螺桿部之第一穿孔；又該擋環中央具一第二穿孔，並使該擋塊被該螺栓之端頭及該擋環夾合，又令該擋環與該螺栓之螺桿部接合；又該作動套管中央具可穿插該螺栓之螺桿部之透孔，又對應軸向設置長條段，又該作動套管前端與該擋塊接合；又該螺帽中央具可與該螺栓之螺桿部螺合之螺孔，又該螺帽與該作動套管之後側端接合；藉此本發明為一整體結構，並可具較佳組合物組裝及拆解便利功效。
02. 用於軟木材料的膨脹緊固螺栓及其安裝方法 [ CN113062907 ] :
本發明公開了一種用於軟木材料的膨脹緊固螺栓及其安裝方法，涉及膨脹螺栓技術領域，包括主體、管道、螺柱和轉動塊；所述主體下端設有膨脹緊固結構且與其鉸接，所述管道在主體下方且通過膨脹緊固結構與主其轉動連接，所述螺柱在管道內與其滑動連接，所述主體內壁與螺柱通過螺紋連接，所述轉動塊在螺柱下端並與其固定連接；本發明通過設置膨脹緊固結構和防鬆結構，實現了提高與連接件的連接強度，防止在振動作業下的螺栓鬆動情況，增加螺栓使用時的安全係數，且可重複使用，提高了利用率，擴展了本發明的使用環境。
#專利代表圖 :
----
四、以『銷、釘或類似件之製造』(B21G003)為主要IPC分類號之扣件相關專利：
本項分類號(B21G003)之專利包括『一種帶孔裝飾螺釘加工方法』等專利，以下為本期專利摘要說明。

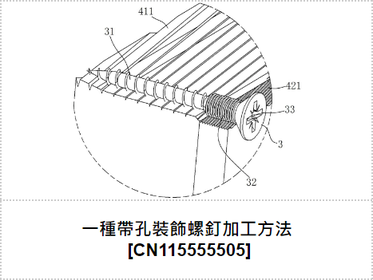

01. 一種帶孔裝飾螺釘加工方法 [ CN115555505 ] :
本發明涉及一種帶孔裝飾螺釘加工方法。包括退火、酸洗、精抽、冷鐓、搓絲、熱處理和表面處理等步驟。在冷鐓時，確保裝飾螺釘的防滑段的外徑不小於螺紋段外徑，並冷鐓出用於安裝螺釘裝飾蓋的盲孔，在搓絲時，採用專門設計的搓絲板，可採用類似傳統搓絲的方式，在盲孔處對應的防護段不被壓扁的前提下實現防滑紋的加工，進而實現防內飾板震動目的，其巧妙利用螺紋和防滑紋不同的牙型高的特點，使最大的擠壓力擠壓在螺紋段上，而防滑段所承受的擠壓力較小，承受擠壓的時間也較短，從而成功實現搓絲、搓防滑紋一步完成，大大簡化加工過程，提高加工效率，關鍵是能夠採用搓絲方式實現帶孔裝飾螺釘防滑紋的加工。
#專利代表圖 :
----
五、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025)為主要IPC分類號之扣件相關專利：
本項分類號(F16B025)之專利包括『Fastener, fastening arrangement and method for mounting』等專利，以下為本期專利摘要說明。

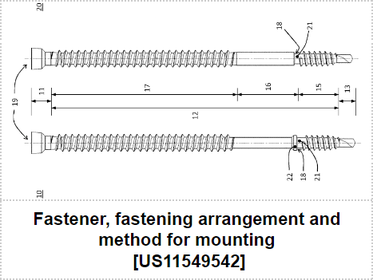

01. 扣件、扣件裝置及安裝方法 (Fastener, fastening arrangement and method for mounting) [ US11549542 ] :
一種緊固裝置，包括索環，該索環構造為具有頭部、中空圓柱形軸和圓錐形尖端的基本圓柱形套筒，以及扣件和螺母，例如由塑料製成，其安裝在扣件的第一螺紋部分。 該緊固件具有兩個螺紋部分，其中一個螺紋部分被配置為右旋螺紋而另一個螺紋部分被配置為左旋螺紋（或反之亦然）。 此外，本發明包括一種用於這種緊固裝置的安裝方法，其中安裝操作（扣件的錨固、護套的調節）可以在不改變安裝工具的驅動方向的情況下在一個步驟中進行管理。
#專利代表圖 :
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
