2022-03-No2-扣件技術新訊

技術主題：具多台階特徵之六角螺栓鍛造成形方法

余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

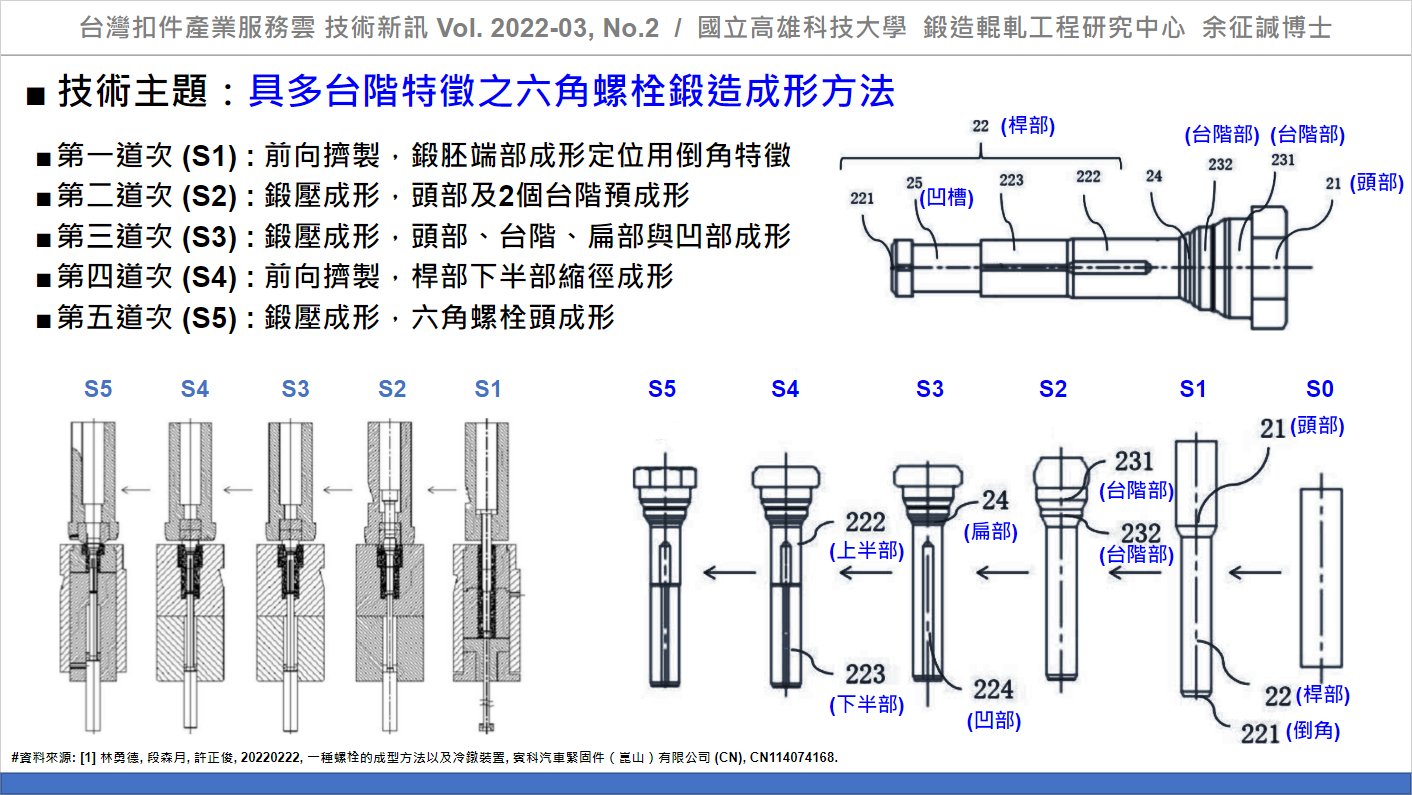

林等人 [1]，提出具多台階特徵之六角螺栓鍛造成形方法（道次如下所列），結合擠製成形與鍛壓成形技術，依序完成頭部預成形、台階成形與六角螺栓頭成形，其中在第四道次，僅對桿部縮徑成形，避免頭部變形導致成形負荷大而影響桿部同心度精度。在完成冷鍛作業後，會再進行機加工以完成環向的凹槽特徵。

第一道次 (S1) : 前向擠製，鍛胚端部成形定位用倒角特徵。
第二道次 (S2) : 鍛壓成形，頭部及台階預成形。
第三道次 (S3) : 鍛壓成形，頭部及台階成形。
第四道次 (S4) : 前向擠製，桿部縮徑成形。
第五道次 (S5) : 鍛壓成形，六角螺栓頭成形。

該技術利用冷鍛機進行多道次成形，能夠保證頭部和桿部的同心度，再進行機加工以完成環向的凹槽特徵；製程設計可供扣件業者參考，以利規劃製程及評估成本使用。

----

#參考資料：

[1] 林勇德, 段森月, 許正俊, 20220222, 一種螺栓的成型方法以及冷鐓裝置, 賓科汽車緊固件（崑山）有限公司 (CN), CN114074168.

[2] 台灣扣件產業服務雲, 技術新訊, Vol. 2022-03, No. 2, https://www.tw-fastener.com/tfsc/knowledge/BLP_d1441617-e3b5-471e-a755-6a822ac53049

----
