2022-07-No1-扣件專利新訊





余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心



各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期扣件專利新訊 (2022-07-No1)：

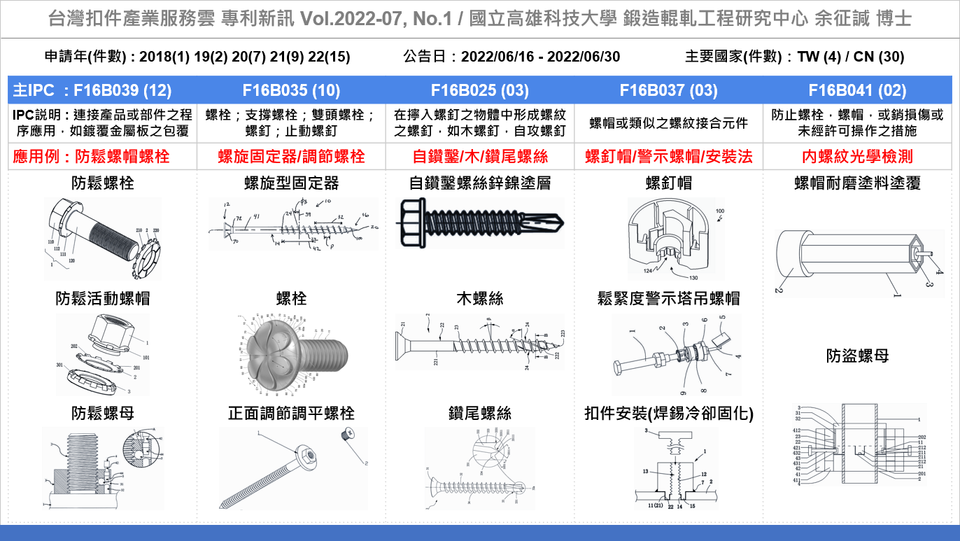

全球專利資料庫近期公告34筆扣件新專利，公告日介於2022/06/15至2022/06/30間，申請國件數為台灣4件與中國30件，專利權人包括台灣的『慶達科技股份有限公司、寬仕工業股份有限公司、瑞士商SFS因泰克控股股份公司、美商希爾曼集團公司、日商海力克設計合同公司』與中國的『達霆精密工業有限公司、伊利諾斯工具製品有限公司、聯合創利五金科技江蘇有限公司、江蘇古戈爾精密五金科技有限公司、寧波坤遠緊固件有限公司、北京首鋼國際工程技術有限公司、上海汽車變速器有限公司、紹興山耐高壓緊固件有限公司、江蘇金燁鈦業有限公司 … 』等公司(完整專利權人請詳參專利清單)。

本期以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 分類號為主，聚焦在『一種防鬆螺紋副裝置、一種高塔防鬆專用連接副、一種異旋向防鬆雙螺母鎖定裝置、一種防鬆活動螺母、一種防鬆螺栓及防鬆螺母、用於螺釘的防脫落構件、防脫落螺釘元件、防脫落螺釘螺母元件及相應的部件、組合結構和元件、一種防脫螺栓、減少鬆動的螺栓、一種帶錐度環的鎖緊螺母及鎖緊螺母的拆裝方法、一種建築裝修用板材鎖緊螺母、防鬆螺母、一種具有多段組合式結構的螺栓元件及其組合方法』等專利。

其餘分類號及代表專利依序為：



(1) B25B035：螺旋型固定器、螺栓、一種可正面調節的裝配式“干”字型調平螺栓及安裝方法、一種長圓孔式摩擦型單向T形高強螺栓及其使用方法、一種增加受力的T形螺栓及其安裝方法、一種可迴圈利用的範本固定用快拆式螺栓及其使用方法、定扭矩螺母組合件、一種易收納式折疊螺栓、一種拆分式防鬆螺栓、鋁螺栓在新能源減速箱殼體中的應用。



(2) F16B025：螺絲、以鋅鎳作為沃斯田不鏽鋼之自鑽鑿螺絲上之塗層、鑽尾螺絲。



(3) F16B037：一種螺釘帽、扣件組裝於物體的方法、帶鬆緊度警示的塔吊螺母。



(4)F16B041：一種螺絲緊固件的螺帽高強度製作工藝、一種防盜螺母等專利。
(完整專利資訊請參閲專利清單。)

----

#參考資料：

[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol-2022-07-No1, 專利清單 EXCEL, https://bit.ly/NewPatentList202207No1

[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol-2022-07-No1, https://www.tw-fastener.com/tfsc/knowledge/BLP_08abdb7d-fca4-4821-9dfc-8edff9580a9d



----

一、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：



本項分類號(F16B039)之專利包括『一種防鬆螺紋副裝置、一種高塔防鬆專用連接副、一種異旋向防鬆雙螺母鎖定裝置、一種防鬆活動螺母、一種防鬆螺栓及防鬆螺母、用於螺釘的防脫落構件、防脫落螺釘元件、防脫落螺釘螺母元件及相應的部件、組合結構和元件、一種防脫螺栓、減少鬆動的螺栓、一種帶錐度環的鎖緊螺母及鎖緊螺母的拆裝方法、一種建築裝修用板材鎖緊螺母、防鬆螺母、一種具有多段組合式結構的螺栓元件及其組合方法』等專利，以下為本期專利摘要說明。

01. 一種防鬆螺紋副裝置 [ CN114673724 ] :



一種防鬆螺紋副裝置，屬於螺紋連接技術領域，解決了螺母與螺栓之間無機械鎖定容易鬆動的問題。本發明在螺栓表面上沿著螺栓長度方向開有縱向凹槽；螺母內側開有沉孔，沉孔中固定安裝有彈簧；彈簧朝外端與鎖釘一端相連接，鎖釘另一端尺寸滿足能夠插入到縱向凹槽內，鎖釘整體尺寸滿足縮進沉孔中，通過在螺紋副的螺栓和螺母之間增加這種機械鎖定裝置，保證即使長期工作在惡劣的震動環境下，螺紋副的螺母與螺栓之間不會出現相對轉動，從而達到防鬆的目的。本發明與普通螺栓、螺母一樣可以重複使用，方便檢修拆卸。當需要擰下螺母時，用扳手扳住螺母，用力逆時針旋轉即可旋出螺母。本裝置製造簡便、使用方便、運行可靠、重複使用。



02. 一種高塔防鬆專用連接副 [ CN114658744 ] :



本發明屬於連接副技術領域，具體的說是一種高塔防鬆專用連接副，該連接副包括螺母、螺孔、鋼絲柱、一號凸塊、螺栓、凹槽和螺片；通過設置一號凸塊和凹槽，當螺母扭緊時，通過轉動鋼絲柱，使鋼絲柱的弧形端部位於凸螺紋之間，而鋼絲柱的弧形端部設置有一號凸塊，且凸螺紋表面均勻開設有凹槽，從而使鋼絲柱帶動著一號凸塊卡在凹槽內，進而加強鋼絲柱弧形端部與凸螺紋表面之間的連接，相較于現有鋼絲柱弧形端部與凸螺紋之間沒有固定裝置，本發明能減少鋼絲柱與凸螺紋之間可能出現偏移，導致鋼絲柱弧形端部脫離凸螺紋之間，造成螺母在螺栓表面上鬆動或脫落的情況出現。



03. 一種異旋向防鬆雙螺母鎖定裝置 [ CN114658743 ] :



一種異旋向防鬆雙螺母的鎖定裝置，屬於螺紋連接技術領域，解決了對螺紋連接的螺母進行鎖緊防鬆的問題。本發明包括主螺母、鎖緊螺母、彈簧、鎖釘；所述的主螺母朝向鎖緊螺母面上開有球冠窩；鎖緊螺母朝向主螺母面上開有沉孔，沉孔內固定安裝有彈簧，彈簧另一端與鎖釘固定；鎖釘另一端尺寸滿足能夠插入到球冠窩內，鎖釘整體尺寸滿足縮進沉孔中；所述的主螺母和鎖緊螺母為同心軸；球冠窩與沉孔距同心軸距離相等。該裝置優點是：製造簡便、使用方便、運行可靠、重複使用。



04. 一種防鬆活動螺母 [ CN114658742 ] :



本公開提供了一種防鬆活動螺母，包括：螺母，第一端間隔設置有多個第一溝槽部，第一溝槽部連通第一端的端面以及螺母的外側面；防鬆墊片，內徑與螺母的螺紋孔相適配，防鬆墊片的外圈間隔向外凸出形成多個凸台；以及墊圈，內徑與螺母的螺紋孔相適配，墊圈的第二端間隔設置有多個第二溝槽部，第二溝槽部連通第二端的端面和墊圈的外側面，墊圈的第三端的端面設置有防滑紋；其中，防鬆墊片被配置為：多個凸台向垂直防鬆墊片方向彎折預設角度後能夠部分嵌入到第一溝槽部內，且部分嵌入到第二溝槽部內。通過將螺母與墊圈分離設置，在螺母擰緊之後再利用防鬆墊片的凸台將螺母與墊圈連接為整體，利用墊圈底部的防滑紋實現螺母的防滑功能。



05. 一種防鬆螺栓及防鬆螺母 [ CN114658741 ] :



本公開提供了一種防鬆螺栓及防鬆螺母，該防鬆螺栓包括：螺杆，包括頭部和螺紋杆，頭部靠近螺紋杆的第一端上間隔設置有多個第一溝槽部，第一溝槽部連通第一端的端面與頭部的外側面；以及第一防鬆墊，為中空的圓柱體狀，第一防鬆墊的內徑大於螺紋杆的外徑，第一防鬆墊的第二端的端面的外圈間隔的沿徑向向外延伸形成多個第一凸台，第一防鬆墊的第三端的端面設置有第一防滑紋；其中，設置在頭部的多個第一溝槽部與設置在第一防鬆墊的多個第一凸台一一對應，以便於彎折後的第一凸台能夠卡設在第一溝槽部內；旋緊作業時螺杆與第一防鬆墊相對轉動，利用變形後的第一凸台配合第一溝槽部將螺杆與第一防鬆墊固定連接，配合第一防滑紋實現防鬆的功能。



06. 用於螺釘的防脫落構件、防脫落螺釘元件、防脫落螺釘螺母元件及相應的部件、組合結構和元件 [ CN114651134 ] :

本文公開了一種用於螺釘(2)的防脫落構件(1)，包括：被配置成能夠作用於所述螺釘(2)的一部分而止擋所述螺釘(2)的第一結構；以及被配置成能夠裝配並卡鎖到待由所述螺釘(2)固定的部件上的第二結構；其中，所述第一結構和所述第二結構相互配合以防止所述螺釘(2)脫落，且所述防脫落構件(1)被配置成適於在裝配狀態下鄰近所述螺釘(2)的頭部(21)設置。還公開了一種相應的防脫落螺釘元件、一種相應的防脫落螺釘螺母元件、一種適用於所述防脫落螺釘元件的相應的部件、一種相應的組合結構和一種相應的元件。根據本公開，所述防脫落構件結構簡單，成本低，並且可以重複使用。



07. 一種防脫螺栓 [ CN114645896 ] :



本發明公開了一種防脫螺栓，屬於螺栓技術領域。包括螺栓頭部、螺杆和防脫墊片，所述螺栓頭部底面均勻設置數個第一卡齒，所述螺杆的頂部套設有防脫墊片，所述防脫墊片與螺杆的頂部間隙配合，所述防脫墊片的頂面均勻設置數個第二卡齒，所述防脫墊片的底面均勻設置數個第三卡齒，所述第一卡齒與第二卡齒相配合。本發明將螺栓頭部、螺杆與防脫墊片組合成一體結構，使螺栓更方便使用，第一卡齒與第二卡齒相配合，能夠防止螺栓脫落，第三卡齒增大防脫墊片與連接面的摩擦力，進一步防止螺栓脫落，使螺栓連接更穩固。



08. 減少鬆動的螺栓 [ CN114645895 ] :



本發明公開了減少鬆動的螺栓，包括正六棱柱形的端部和圓柱形的柱體部，端部上滑動設置有正六邊形的滑動體。本發明具有以下優點和效果：通過設置滑動體，能夠令工件上的正六棱形孔對螺栓和螺母之間的配合產生穩定的限位作用，從而避免由於震動等原因造成的螺栓和螺母之間的配合鬆動的問題，保證設備運行的安全性。



09. 一種帶錐度環的鎖緊螺母及鎖緊螺母的拆裝方法 [ CN114635908 ] :



本發明公開了一種帶錐度環的鎖緊螺母及鎖緊螺母的拆裝方法，帶錐度環的鎖緊螺母包括螺母本體，所述螺母本體的內表面設有內螺紋；其特徵在於：所述螺母本體的一端設有沿軸向延伸且同軸的錐形圓環，螺母本體的內螺紋延伸至錐形圓環的內表面，且螺母本體的內徑與錐形圓環的內徑相等；所述錐形圓環的外表面設有朝螺母本體後方傾斜的楔形面；包括錐度環；所述錐形圓環的內表面設有與所述楔形面適配的斜面，通過錐度環套設於錐形圓環並將錐度環與螺母本體鎖緊，進而使錐形圓環的內螺紋抱緊鎖緊於連接件的外螺紋。本發明降低了鎖緊螺母在強力震動環境中出現鬆動的可能性，提高鎖緊效果。



10. 一種建築裝修用板材鎖緊螺母 [ CN114635907 ] :



本發明屬於緊固件技術領域，具體的說是一種建築裝修用板材鎖緊螺母，包括螺母；本發明通過螺栓帶動螺母轉動，進而螺母開口的側邊對預製孔的內壁進行切削，進而形成與外螺紋匹配的預製孔螺紋，進而通過外螺紋和預製孔螺紋將螺母與板材固定在一起，隨後將螺栓從螺母內取出，並將需要連接在一起的另一塊板材放置在板材上，進而使螺栓抵觸在螺母的上端並轉動螺栓，進而使螺栓的下端抵觸在螺母中部的阻擋部上，進而使阻擋部變形，進而使螺栓繼續向下轉動，進而通過螺栓和螺母將兩塊板材連接在一起；開口的側壁對預製孔內壁進行切削，進而降低外螺紋對預製孔螺紋的擠壓力，進而降低預製孔螺紋產生裂紋的幾率，進而提高板材連接的可靠性。



11. 防鬆螺母 [ CN113446300 ] :



本發明提供一種防鬆螺母，包括：螺母本體、限位銷軸和圓球體；螺母本體形成有螺紋孔，並形成有正交設置的軸向通孔和徑向通孔，軸向通孔用於安裝限位銷軸，徑向通孔與螺紋孔連通，用於安裝圓球體；徑向通孔的直徑大於圓球體的直徑，圓球體的直徑大於限位銷軸的最大直徑，並大於徑向通孔的內側到螺紋孔中的螺紋溝底的距離；軸向通孔的直徑與限位銷軸的最大直徑相同；在將限位銷軸壓入到軸向通孔中的第一位置時，實現螺杆和螺母本體之間的縮緊；在將限位銷軸壓入到軸向通孔的第二位置時，解除對螺杆的擠壓。本發明不但能夠鎖定螺母，避免螺母鬆動，還可根據需要方便拆除。



12. 一種具有多段組合式結構的螺栓元件及其組合方法 [ CN113323957 ] :



本發明公開了一種具有多段組合式結構的螺栓元件及其組合方法，涉及螺栓元件技術領域，為解決現有螺栓元件組合效果一般，難以與其他一些固定件進行連接組合使用的問題。所述螺栓組件本體的中間位置處安裝有螺栓組合安裝件，所述螺栓組合安裝件前後兩端的外壁均安裝有外圈組件放置槽，所述外圈元件放置槽兩側的內壁均安裝有內部滑槽，所述內部滑槽的外壁安裝有內部滑塊，所述內部滑塊的外壁安裝有阻尼轉軸件，相鄰所述阻尼轉軸件之間安裝有轉軸杆，所述轉軸杆的外壁安裝有連接套管，所述連接套管的外壁安裝有連接件，所述連接件上表面的外壁安裝有連接件螺孔，且連接件螺孔安裝有五個，所述螺栓組合安裝件的下方安裝有下方固定件。

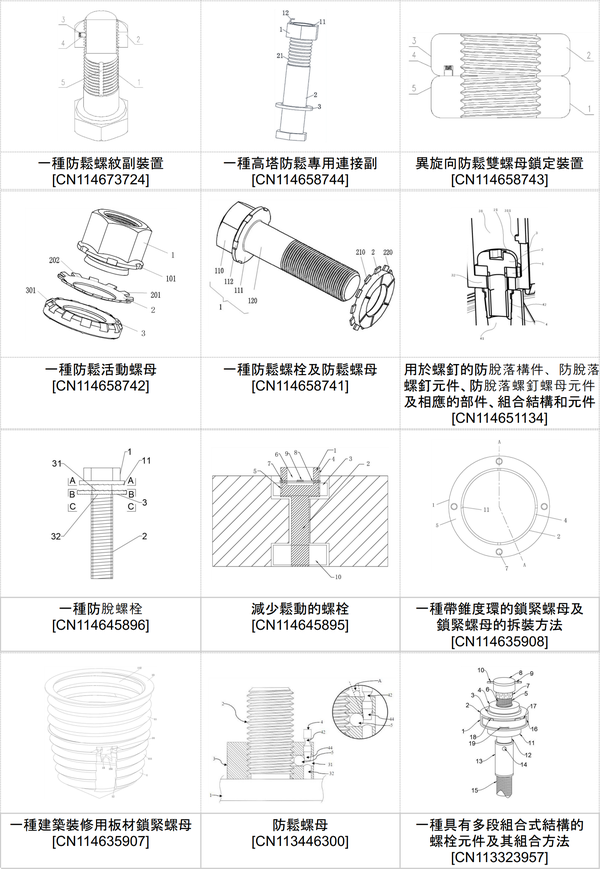

#專利代表圖 :

----

二、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(B25B035)為主要IPC分類號之扣件相關專利：



本項分類號(B25B035)之專利包括『螺旋型固定器、螺栓、一種可正面調節的裝配式“干”字型調平螺栓及安裝方法、一種長圓孔式摩擦型單向T形高強螺栓及其使用方法、一種增加受力的T形螺栓及其安裝方法、一種可迴圈利用的範本固定用快拆式螺栓及其使用方法、定扭矩螺母組合件、一種易收納式折疊螺栓、一種拆分式防鬆螺栓、鋁螺栓在新能源減速箱殼體中的應用』等專利，以下為本期專利摘要說明。



01. 螺旋型固定器 [ TWI768145 ] :



螺釘包括：頭端、釘身及錐形端；該頭端包括工具嚙合部分，該頭端包括工具嚙合部分，該頭端位元於該釘身之一端部，且該錐形端位於該釘身的相反端部；其中螺紋係沿著該釘身形成，該螺紋在該錐形端上開始，延伸至該釘身上及終止於未達到該頭端之設定位置，該螺紋係右旋螺紋並具有周圍邊緣，該周圍邊緣的至少第一螺旋狀部分包括複數個凹口，且該螺紋之第二螺旋狀部分無任何凹口，其中該第一螺旋狀部分比該第二螺旋狀部分更接近該錐形端；其中該頭部包括藉由設有複數個凸棱的截頭圓錐形部分所形成之下側。該頭部亦可包括外部凸耳。



02. 螺栓 [ TW202223251 ] :



本發明之螺栓具備頭部與軸部。頭部之上表面具有：彎曲形狀之凹陷部，其形成於中央，且向下凹陷；及上凸彎曲之彎曲部，其形成為連續地連接於凹陷部，自凹陷部朝徑向之外側上升其後下降。頭部之上表面具有相對於凹陷部之高度彼此不同之複數種彎曲部。



03. 一種可正面調節的裝配式“干”字型調平螺栓及安裝方法 [ CN114658740 ] :



本發明公開了一種可正面調節的裝配式“干”字型調平螺栓及安裝方法，屬於建築應用技術領域。本發明設計合理，包括第一“T”字型螺絲和第二“T”字型螺絲，安裝操作簡單，實現正面調平及電動工具輔助安裝，改變了目前安裝的複雜、一次安裝後不可二次正面調平以及無法全面使用電動工具的問題，採用一體式鍛造成型、二次機床加工的工業流水線製造工藝，加工簡單、精度高、承載力極大、強度高、可迴圈利用，產品一致性好、質地較輕、簡化了施工工藝、大大提升了安裝效率、降本增效，適合廣泛推廣。



04. 一種長圓孔式摩擦型單向T形高強螺栓及其使用方法 [ CN114658739 ] :



本發明公開了一種長圓孔式摩擦型單向T形高強螺栓，包括T形螺栓帽，所述T形螺栓帽上連接有螺栓杆，所述螺栓杆遠離T形螺栓帽的一端固定連接有六角螺栓固定端，所述螺栓杆上套設有與其螺紋連接的六角螺母，所述六角螺栓固定端遠離螺栓杆的一端固定連接有螺栓帽定向標識；本發明還公開了一種長圓孔式摩擦型單向T形高強螺栓的使用方法，包括以下步驟：S1，將T形螺栓帽通過長圓孔伸入到封閉的連接板內；S2，通過螺栓帽定向標識確定T形螺栓帽與長圓孔垂直。本發明可以解決封閉連接板的連接問題，長圓孔式摩擦型單向T形高強螺栓連接副構造簡單、性能優異，可達到對於封閉的連接板連接安全可靠，安裝方便、可造作性強、安裝速度快的要求。



05. 一種增加受力的T形螺栓及其安裝方法 [ CN114645893 ] :



本發明公開了一種增加受力的T形螺栓及其安裝方法，T形螺栓包括容置於槽道的內腔內的螺栓頭和與螺栓頭連接並自槽道的槽口伸出的螺杆，螺栓頭的長度方向與槽道的軸線方向呈銳角時，螺栓頭抵靠在槽道的內腔壁上。本發明公開的T形螺栓及其安裝方法，只需將螺栓頭旋轉銳角角度即可完成固定，且螺栓頭與槽道的接觸面積增大，T形螺栓的承重力增大。



06. 一種可迴圈利用的範本固定用快拆式螺栓及其使用方法 [ CN112963426 ] :



一種可迴圈利用的範本固定用快拆式螺栓及其使用方法，涉及建築施工領域，可迴圈利用的範本固定用快拆式螺栓包括鎖定螺杆、固定套筒和固定螺母；固定套筒通過螺紋連接套在鎖定螺杆外部，固定螺母通過螺紋連接套在固定套筒下端。鎖定螺杆為一體式變截面實心構件，包括鎖定端頭、直杆和鎖定旋鈕。鎖定端頭焊接在直杆頂端，鎖定旋鈕焊接在直杆底端。鎖定端頭為一體式組合結構，包括上部圓柱段和下部圓臺段；下部圓臺段的側面與上端面夾角為45度；上部圓柱段的底面與下部圓臺段的上端面對正、且軸線重合。直杆為實心杆件，其底端車絲有直杆外螺紋。本發明簡化螺栓安裝和拆卸流程，解決普通對拉螺栓在狹小空間和臨空區域安裝和拆卸困難的問題。



07. 定扭矩螺母組合件 [ CN112727890 ] :



本發明公開了一種定扭矩螺母組合件，涉及定扭矩螺母領域。本發明包括螺紋杆、連接部和轉動部，連接部固定連接在螺紋杆的頂部，轉動部位於連接部的頂部；連接部呈扁平圓柱體形狀，連接部的兩側均開設有放置槽位，放置槽位的內部固定套接有活動卡件；活動卡件包括放置塊、彈簧、活動塊和楔形塊，放置塊的一側表面開設有活動槽位，彈簧和活動塊均活動套接在活動槽位的內部，且彈簧的一端與活動塊相抵，另一端與活動槽位內壁相抵，活動槽位周沿處的兩個內側壁成型有限位塊。本發明通過轉動轉把帶動轉動部在連接部的頂部轉動，當扭力達到設定值後，抵塊對斜面擠壓並推動楔形塊收縮至活動槽位元內，達到鬆開目的，並且結構簡單，開模難度較小。



08. 一種易收納式折疊螺栓 [ CN112324782 ] :



本發明涉及五金緊固件技術領域，尤其是一種易收納式折疊螺栓，包括外部控制頭。本發明的一種易收納式折疊螺栓由外部控制頭、第一外螺紋裝配管、第二外螺紋裝配管和第三外螺紋裝配管，在外螺紋裝配管外側面上開設有內置外螺紋連接塊的側向伸縮槽，在外螺紋裝配管和外螺紋連接塊內側面由內部連杆固定連接有內螺紋限位管，通過內螺紋限位管內部螺紋插接的中置限位絲杆來固定外螺紋裝配管和外螺紋連接塊之間的間隙，使得螺栓的長度可調，通過收縮來方便其收納；適用的安裝範圍更加廣泛，整個裝置的調節操作簡單方便；還能對中置限位元絲杆進行彈性擠壓限位元，提升其防鬆脫性能。



09. 一種拆分式防鬆螺栓 [ CN112211887 ] :



一種拆分式防鬆螺栓，包括：主螺栓、副螺柱、內頂螺絲和防鬆定位裝置；所述副螺柱與基板上的螺紋孔連接，主螺栓穿過裝配板的裝配孔與基板上的螺紋孔連接；所述內頂螺絲穿過主螺栓與副螺柱連接，防鬆定位裝置設置在內頂螺絲內；本發明通過將主螺栓、副螺柱安裝入基板、並將內頂螺絲穿過主螺栓與副螺柱反向螺紋連接的形式實現螺栓的緊固與自鎖，不僅能夠適用於基板較厚、只能採用沉孔來進行緊固的情況，而且能夠反復拆裝利用，有效降低了使用成本，提高了應用廣泛度。



10. 鋁螺栓在新能源減速箱殼體中的應用 [ CN111550485 ] :



一種鋁螺栓在新能源減速箱殼體中的應用，將其用於固定減速器殼體，具體為：通過鋁螺栓抗拉強度與鋁制螺紋連接強度確定有效螺紋連接長度即殼體裙邊中螺紋孔的深度；然後通過有限元演算法對殼體結合面開度分析方法確定螺栓孔的跨距即相鄰兩個螺紋孔中心之間的直線距離；當固定螺栓時，在其彈性區域採用先扭矩預緊，再轉角擰緊的方式緊固且預緊扭矩及轉角通過螺栓接頭實驗方法確定。本發明能夠適用於使用鋁螺栓，降低重量，再者，可進行殼體的輕量化設計，達到新能源車輛的使用要求。

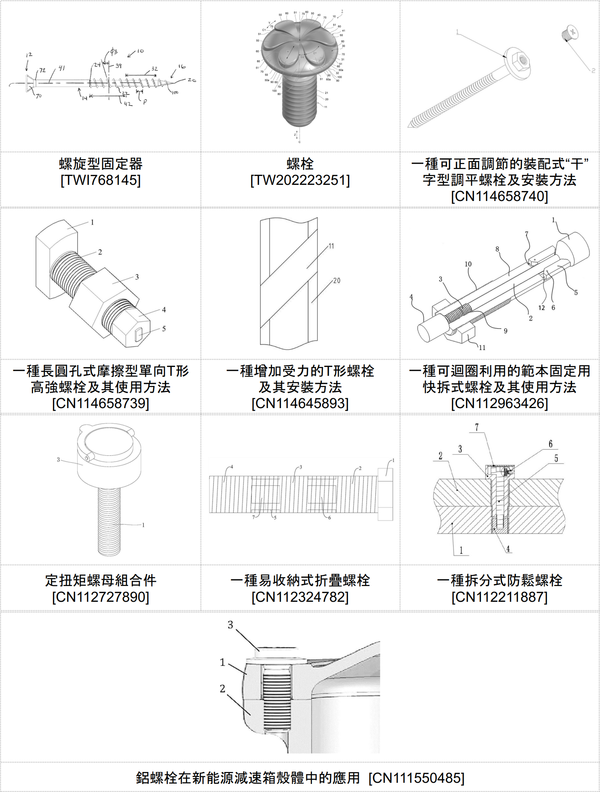

#專利代表圖 :



----

三、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025)為主要IPC分類號之扣件相關專利：

本項分類號(F16B025)之專利包括『螺絲、以鋅鎳作為沃斯田不鏽鋼之自鑽鑿螺絲上之塗層、鑽尾螺絲』等專利，以下為本期專利摘要說明。

01. 螺絲 [ TWI768825 ] :



一種螺絲，包含一螺頭、一由該螺頭延伸的螺桿、一凸設於該螺桿上的主螺紋，及複數凸設於該螺桿上且與該主螺紋同向螺旋延伸的正向凸肋。該主螺紋之外徑為3mm至16mm。該等正向凸肋數量為三個至五個。每一正向凸肋的橫截面具有一第一外緣，及一連接該第一外緣且長度小於該第一外緣之長度的第二外緣。該第一外緣迎向該鎖緊方向，該第二外緣背向該鎖緊方向。透過對該等正向凸肋數量之控制，可防止木材擠壓而產生木裂，同時還可避免過度破壞木材。當該螺絲鎖入時，該等第二外緣可反向提供阻力，以防止該螺絲鎖固後反向鬆脫。



02. 以鋅鎳作為沃斯田不鏽鋼之自鑽鑿螺絲上之塗層 [ TW202223250 ] :



本發明提供一種自鑽鑿螺絲(10)，其包括一頭部(20)、至少部分地帶有一螺紋(35)之一軸件(30)及一鑽尖(40)。包含該鑽尖(40)之該螺絲(10)之基材由具有400至600 HV 0.3之一表面硬度(無塗層)之一沃斯田300系列鋼一體地製造。該螺絲之表面具有沈積於該沃斯田基材上之具有12至15%之間的一鎳含量之一鋅鎳頂部塗層。 此自鑽鑿螺絲(10)由原始沃斯田300系列鋼之一坯料製造，該坯料在一第一次操作中藉由冷成型進行初始擠壓以減小其直徑，且在後續冷成型操作中形成該頭部、該鑽尖及一螺紋。



03. 鑽尾螺絲 [ CN113062910 ] :



本發明公開了一種鑽尾螺絲，其主要在於該鑽體末端形成有一鑽部，分別形成於該鑽體兩側且與該切削刃相接的尖部，以及分別凹設於該鑽體上且由該鑽部往該尖部延伸的凹弧面；其中，該鑽部位於該杆體的中心上，且該鑽部夾角不超過60度，並且該鑽部凸伸長度大於該等尖部位置，同時該等尖部夾角不超過50度；故通過該鑽部、尖部及凹弧面設計，使得該鑽體尾端形成弦切狀態，使該二切削刃、尖部能在該鑽部定位下精准快速且鋒利切削旋入外，且通過該凹弧面及排屑槽能迅速提供排屑作用，有效避免切屑堆積所產生的阻力與裂材狀況。

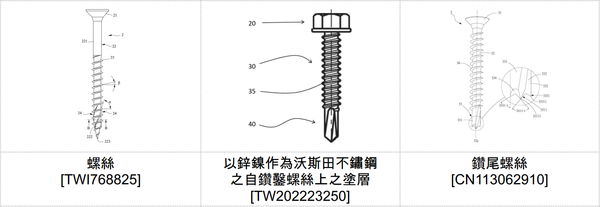

#專利代表圖 :

----

四、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：

本項分類號(F16B037)之專利包括『一種螺釘帽、扣件組裝於物體的方法、帶鬆緊度警示的塔吊螺母』等專利，以下為本期專利摘要說明。

01. 一種螺釘帽 [ CN114667398 ] :



本發明提供了一種用於螺釘頭部的螺釘帽(100)，其包括管狀本體，該管狀本體具有在遠端部分處的端壁以及在近端部分處沿著中心軸線的開口；至少一個第一聯接構件，其在所述遠端部分處與所述中心軸線同軸地佈置，所述至少一個第一聯接構件適於保持地接收第一類型螺釘頭部的至少一部分；以及至少一個第二聯接構件，其與所述至少一個第一聯接構件同軸地佈置並且軸向地靠近所述至少一個第一聯接構件，所述至少一個第二聯接構件適於保持地接收第二類型螺釘頭部的至少一部分。螺釘帽可以用於容納車輪緊固件和防盜車輪緊固件。



02. 扣件組裝於物體的方法 [ CN114645894 ] :



本發明提供一種扣件組裝於物體的方法，所述扣件具有可焊表面及扣部或孔部，所述孔部或所述扣部的一端具有存置部，所述存置部用以在焊接加熱制程讓焊錫流入或進入所述存置部，用以使所述焊錫冷卻固化後存置於所述存置部。如此，可利用可焊表面與存置部的配合，使扣件穩固結合於第一物體，並以扣部與孔部的配合結合或移開第二物體，以完成兩個物體的結合與分離，而達到反復快速結合與分離的效果。



03. 帶鬆緊度警示的塔吊螺母 [ CN114635906 ] :



一種帶鬆緊度警示的塔吊螺母，涉及機械緊固件檢測技術領域，其能夠便於使用者及時發現已經鬆動的緊固件的位置，從而便於使用者進行檢修工作。所述帶鬆緊度警示的塔吊螺母中，緊固件本體的底端螺紋連接有警示螺母，所述警示螺母的頂端開設有安裝槽，且所述安裝槽的內部由下至上依次設置有彈簧、環形燈和環形壓板，所述環形壓板的頂端設置有可進行上下滑動的推動架，且所述推動架的底端完全貫穿所述環形壓板並與所述環形燈的頂面相貼合；所述環形壓板的底端固定連接有雙色透明管，且所述雙色透明管完全包裹所述環形燈。

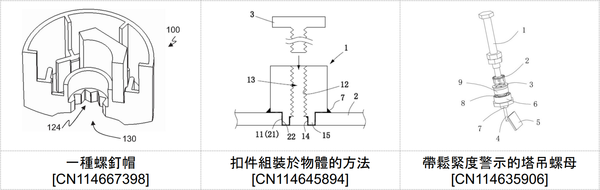

#專利代表圖 :

----

五、以『防止螺栓，螺帽，或銷損傷之措施；防止螺栓，螺帽或銷未經許可操作之措施』(F16B041)為主要IPC分類號之扣件相關專利：

本項分類號(F16B041)之專利包括『一種螺絲緊固件的螺帽高強度製作工藝、一種防盜螺母』等專利，以下為本期專利摘要說明。

01. 一種螺絲緊固件的螺帽高強度製作工藝 [ CN114635910 ] :



本發明公開了一種螺絲緊固件的螺帽高強度製作工藝，屬於緊固件生產技術領域，可以實現在螺帽成型前，通過內塗筒對螺帽內側的螺紋進行耐磨塗料的塗覆，一方面可以同時對多個螺帽進行定位，易於進行批量的塗覆處理，另一方面通過在內側膨脹的方式對耐磨塗料進行擠壓，促使塗料可以充分的與內側螺紋進行接觸附著，同時利用內塗筒的轉動動作，不僅可以對內側螺紋可能存在的細小毛刺進行打磨，還可以檢測塗料的附著強度，直至塗料完整的覆蓋在螺紋上不會剝落，與現有的噴塗和浸塗方式相比，本發明可以提高在螺帽上耐磨塗料的塗覆效果，從而提升表面耐磨強度，並且在出現磨損時可以發現而採取措施，提高螺帽的使用安全性。



02. 一種防盜螺母 [ CN114635909 ] :



本發明公開了一種防盜螺母，包括螺杆、螺母、定位工裝、拆卸工裝，所述螺母擰在螺杆上，定位工裝、拆卸工裝均與螺母相適應。本發明能夠螺母被安裝完成後防盜性能好，不易被拆卸，安全性高。

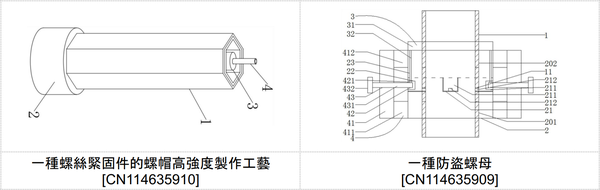

#專利代表圖 :

----
