2022-05-No2-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
________________
各位【台灣扣件產業服務雲】會員們大家好：

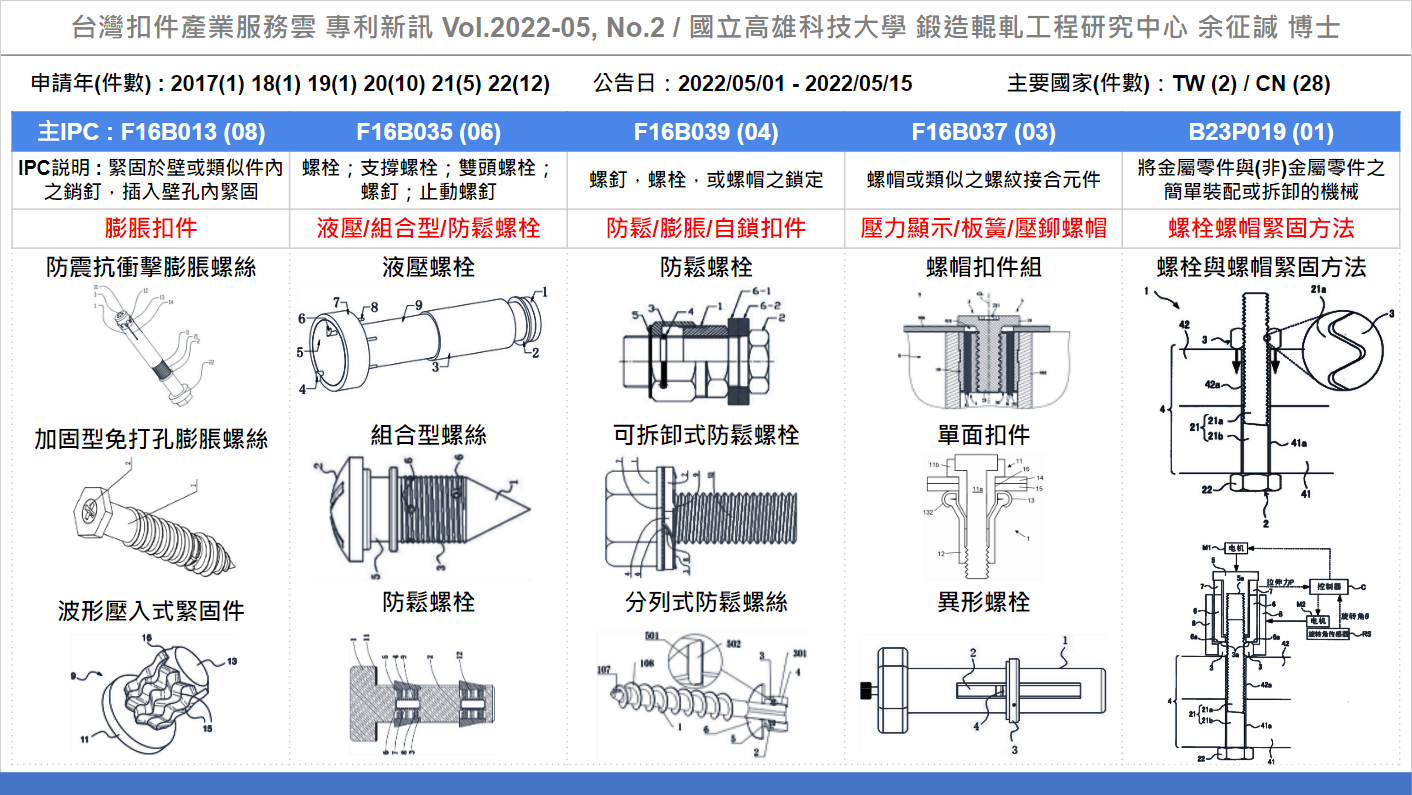

全球專利資料庫近期公告30筆扣件新專利，公告日介於2022/5/1至2022/5/15間，申請國件數為台灣2件與中國28件，專利權人包括台灣的『緯創資通股份有限公司、精法精密工業股份有限公司』;中國的『中國鐵路設計集團有限公司、泉州市中研智慧機電研究院有限公司、成都凱天電子股份有限公司、空中客車營運有限公司、波音公司、湖南科技大學、上海本安實業發展有限公司、上海奧達科股份有限公司、大連優科斯緊固件有限公司、寧波群力緊固件製造有限公司』等公司(完整專利權人請詳參專利清單)。
本期以『緊固於壁或類似件內之銷釘或其他器件，通過將其插入為此而製作的壁孔內緊固』(F16B013) 分類號為主，聚焦在『一種耐腐蝕膨脹螺絲及其安裝工具、一種液壓緊配螺栓系統、一種泄爆螺栓及安裝方法、一種防震抗衝擊膨脹螺絲、一種加固型免打孔膨脹螺絲、一種膨脹螺柱、具有波形滾花杆的壓入式緊固件、接地螺母』等專利。
其餘分類號及代表專利依序為：
(1) F16B035：一種液封一體化螺栓、一種組合型螺絲、一種新型液壓螺栓、一種汽車用緊固件及其使用方法、一種密封螺栓及成型模具以及成型工藝、一種防鬆螺栓。
(2) F16B039：一種防鬆螺栓、一種組合式防脫落螺栓保護罩及其安裝方法、可拆卸式防鬆螺絲、一種採用分裂式設計的防鬆動螺絲。
(3) F16B037：螺母構件與包含其之電子裝置、單面緊固件、一種耐腐蝕的內螺紋式組合緊固件。
(4)B23P019：螺栓與螺母的緊固方法及緊固裝置等專利。
完整專利資訊請參閲專利清單。
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 44682, No.2, 專利清單 EXCEL, https://bit.ly/NewPatentList202205No2
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 44682, No.2, https://www.tw-fastener.com/tfsc/knowledge/BLP_3f9dfd79-22dd-4b05-a5c8-3adc64514d35
一、以『緊固於壁或類似件內之銷釘或其他器件，將其插入孔內緊固』(F16B013) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B013)之專利包括『一種耐腐蝕膨脹螺絲及其安裝工具、一種液壓緊配螺栓系統、一種泄爆螺栓及安裝方法、一種防震抗衝擊膨脹螺絲、一種加固型免打孔膨脹螺絲、一種膨脹螺柱、具有波形滾花杆的壓入式緊固件、接地螺母』等專利，以下為本期專利摘要說明。
01. CN114458674 [一種耐腐蝕膨脹螺絲及其安裝工具] : 本申請公開了一種耐腐蝕膨脹螺絲及其安裝工具，屬於膨脹螺絲安裝的技術領域，包括螺柱本體、螺帽、套筒和膨脹管，所述套筒和膨脹管一體連接，所述套筒和膨脹管的外部共同套設有密封套管，所述密封套管與套筒固定連接，所述密封套管的底部由套筒和膨脹管的交界處延伸至靠近膨脹管的底部，所述螺柱本體遠離螺帽的一端伸長為加長部。本申請的膨脹螺絲可實現對基材薄板上安裝孔的防腐保護，安裝工具可用於比較惡劣的安裝環境，使膨脹螺絲的安裝過程簡單、快捷。
02. CN114458673 [一種液壓緊配螺栓系統] : 本發明提供了一種液壓緊配螺栓系統，由螺栓、錐套、螺母、螺母蓋板、鎖緊墊片、蓋板螺釘組成，錐套套在螺栓上並穿過螺栓孔，螺母旋於螺栓兩側，螺母蓋板的臺階軸、止動銷同時插入螺母的臺階孔、銷孔內，鎖緊墊片位於螺母蓋板的錐孔內，螺釘穿過鎖緊墊片和螺母蓋板旋在螺栓上。本發明結構合理、工作方式科學，突破了傳統螺栓與螺栓孔之間為間隙配合，僅靠摩擦力矩傳遞扭矩的局限性。扭矩傳遞能力大、檢修週期短、壽命長。
03. CN111503110 [一種泄爆螺栓及安裝方法] : 本發明公開一種泄爆螺栓及安裝方法，包括螺栓本體、螺栓套管以及泄爆墊片，所述螺栓本體包括螺杆以及連接在螺杆一端的螺帽，所述螺栓套管套設於所述螺杆外部且二者之間具有間隙，所述螺杆長度大於所述螺栓套管的長度，所述泄爆墊片套設在所述螺杆上且位於所述螺帽與所述螺栓套管之間，所述泄爆墊片外徑不大於所述螺栓套管外徑且大於所述螺栓套管內徑，所述螺栓套管的硬度大於所述泄爆墊片的硬度。本發明通過螺栓套管向泄爆墊片提供變形力，因此，可以根據實際需求，將螺栓套管設置為更高的硬度、強度，以保證在爆炸發生時，泄爆墊片能夠快速變形或損壞，從而使門、窗、板迅速開啟，進而高效的完成泄爆功能。
04. CN114458671 [一種防震抗衝擊膨脹螺絲] : 本發明公開了一種防震抗衝擊膨脹螺絲，包括膨脹套單元和螺絲體單元，所述的膨脹套單元包括膨脹外套，所述的螺絲體單元包括內螺絲釘，所述的膨脹外套膨脹端設置有定位齒，所述的定位齒的內壁設置為可彎曲凸起於所述的膨脹外套的內壁，所述的內螺絲釘包括螺紋杆，所述的螺紋杆的底部設置有震動緊固機構，所述的震動緊固機構包括定位盤和傳動盤，所述的傳動盤與所述的螺紋杆端部固定連接，所述的定位盤卡接在所述的傳動盤上，所述的定位盤和所述的傳動盤之間形成空腔，空腔內設置有震動陀和擺動曲杆，所述的擺動曲杆一端與所述的震動陀同軸連接，另一端通過凸緣結構與所述的傳動盤連接，通過所述的震動陀擺動將內螺絲釘與膨脹外套緊固。
05. CN111779748 [一種加固型免打孔膨脹螺絲] : 一種加固型免打孔膨脹螺絲，包括：六角螺絲、轉動杆；轉動杆放置在六角螺絲內部；在使用時，首先將螺絲尖釘入牆體，通過內六角扳手擰動螺絲頭，使螺柱旋轉進入牆體，同時在牆體內造成了螺紋，使牆體更加方便V形外撐簧片壓入，更加省力，通過螺絲刀順時針擰動轉動頭帶動杆體，從而使外撐塊轉動，進而將V形外撐簧片向外頂出壓入牆體，完成了膨脹螺絲的固定，節省了安裝膨脹螺絲的打孔的時間，避免了打孔大小與膨脹螺絲不符合的情況，解決了安裝膨脹螺絲需要提前打孔的問題。
06. CN114458672 [一種膨脹螺柱] : 本發明屬於緊固件技術領域，具體的說是一種膨脹螺柱，包括定位連接螺栓、定位脹緊螺栓、脹緊套和脹管；本發明通過擰動定位連接螺栓，進而使得脹緊套與脹緊頭之間距離逐漸減小，因為在脹緊頭上設置一號圓錐面，在脹緊套上設置二號圓錐面，又因為脹管的兩端設置有開口，進而通過一號圓錐面和二號圓錐面使得脹管的兩端逐漸膨脹撐開，進而使得脹管的兩端均漲滿整個孔，進而實現將膨脹螺柱固定在孔內，隨後將測量或加工設備固定在膨脹螺柱上，因為脹管的兩端均抵觸在孔壁上，進而避免了只有一端抵觸時膨脹螺柱徑向受力時發生偏轉造成定位不准的情況，進而提高了使用膨脹螺柱進行臨時定位時的定位精度。
07. CN111344498 [具有波形滾花杆的壓入式緊固件] : 一種壓入式緊固件將複合波形圖案結合到杆滾花中。滾花通常豎直對齊，但不是直的均勻滾花圖案，滾花排具有起伏的彎曲形狀，隨著它們沿銷杆的長度軸向地橫穿，該彎曲形狀從窄橫截面到寬橫截面交替。滾花佈置成圍繞杆的圓周等距間隔開的直的或蜿蜒的縱向排。在包含縱向軸線的徑向平面中，至少一個排具有波形橫截面輪廓，其中所述輪廓由一系列連續交替的波峰和波谷構成。滾花的複合波形構造產生了許多益處，而不會對製造過程帶來不利影響。該滾花構造還減小了安裝力和主體材料的破壞，同時保持了對主體材料更好的鎖定。
08. CN114439831 [接地螺母] : 本發明公開了一種接地螺母，包括上螺母套環和位於基材下端的下螺母套環，所述上螺母套環的中部設有內螺紋孔，所述下螺母套環包括套環座和位於套環座上端中部的插接套環，所述插接套環插入至基材上的預裝孔，所述套環座和插接套環為一體成型設置，且下螺母套環中部設有通孔，所述套環座和插接套環的連接處設有凹槽，所述上螺母套環的底部經由插接套環上端插入至通孔。本發明螺栓對上螺母套環具有拉拔力，從而使得上螺母套環下端插入至通孔內，此時下螺母套環的通孔內壁在上螺母套環的作用下被擠壓膨脹，從而達到與基材緊密固定的目的。

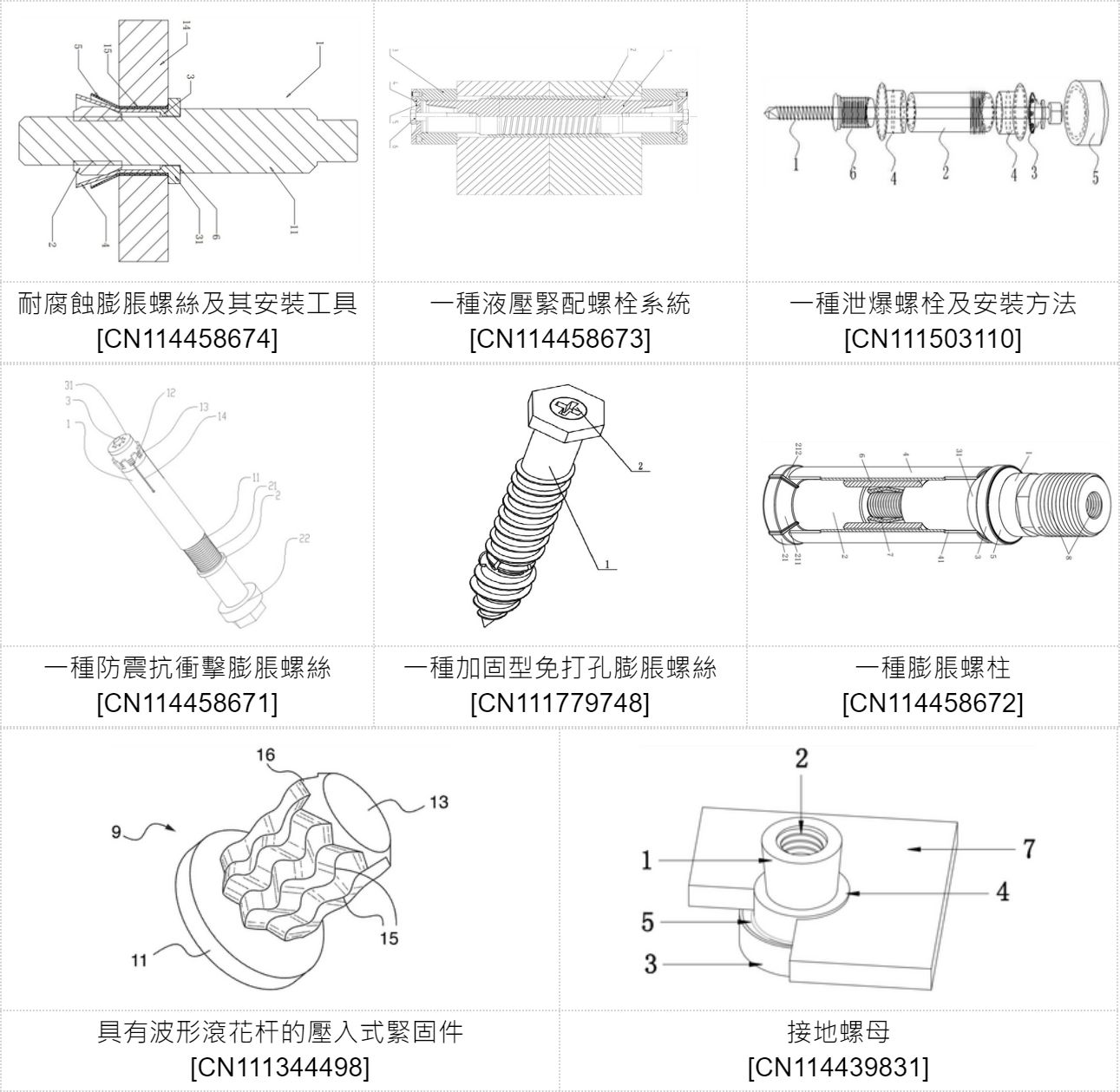

#專利代表圖：
二、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B035)之專利包括『一種液封一體化螺栓、一種組合型螺絲、一種新型液壓螺栓、一種汽車用緊固件及其使用方法、一種密封螺栓及成型模具以及成型工藝、一種防鬆螺栓』等專利，以下為本期專利摘要說明。
01. CN114458678 [一種液封一體化螺栓] : 本發明公開了一種液封一體化螺栓，涉及螺栓技術領域。本發明包括第一連接件、第二連接件和螺栓件；螺栓件分別與第一連接件、第二連接件螺紋轉動配合；轉動件卡接配合有第一螺紋柱；第一螺紋柱與第二螺紋柱內部呈線性陣列分佈對稱開有L形注膠槽；第一活塞與儲膠管滑動配合；連接管滑動配合有密封件。本發明通過轉動螺栓件，向上拉動L形插杆至其脫離螺栓件，轉動環形把手，帶動雙向螺紋管轉動，使得兩擠壓球同步反向靠近，帶動兩壓緊件壓緊連接件內壁，同時拉動密封件，使得儲膠管中的固化膠通過L形注膠槽進入螺栓與螺紋孔之間的縫隙中，實現連接兩不匹配的連接件的同時對螺栓與螺紋孔之間的縫隙進行液封固定。
02. CN114483748 [一種組合型螺絲] : 本發明公開了一種組合型螺絲，涉及螺絲技術領域。本發明包括螺絲尾、螺絲頭、一號螺杆、二號螺杆和連接元件；螺絲尾與一號螺杆之間通過定位元件連接，一號螺杆與二號螺杆之間通過定位元件連接，相鄰兩二號螺杆之間通過定位元件連接，二號螺杆與連接元件之間通過定位元件連接，螺絲頭與連接元件之間通過磁性連接。本發明通過倒L形鎖件、一號磁鐵、推壓件和二號磁鐵的設計，能夠實現螺絲頭與連接元件的可拆卸式連接，便於螺絲頭在連接元件上的拆裝，螺絲頭損壞時便於更換，有效避免了更換整個螺絲導致的材料浪費，克服了螺絲頭與螺釘本體螺紋連接的缺陷，保證了在不損壞被連接件情況下整個螺絲的拆卸。
03. CN112392822 [一種新型液壓螺栓] : 本發明屬於液壓螺栓技術領域，尤其是一種新型液壓螺栓，針對什麼問題，現提出以下方案，包括中間錐套和螺帽，所述中間錐套的一側外壁通過軸承連接有安裝筒，所述安裝筒的內壁開有滑槽，所述滑槽的內壁通過螺栓固定有滑軌，所述滑軌的內壁滑動連接有液壓箱，所述中間錐套的一端通過螺栓固定有轉軸，所述轉軸的外壁通過螺栓固定有等距離分佈的轉板，所述轉板的外壁和液壓箱的內壁形成滑動配合。本發明當轉板帶動液壓油轉動到出油管處時，液壓油沿著出油管排出液壓箱，從而周而復始的對轉板進行加壓，由於對液壓螺栓進行安裝時只需要對液壓箱中進行注油，所需要的空間並不是很大，不會受到空間的影響。
04. CN114483749 [一種汽車用緊固件及其使用方法] : 本發明屬於緊固件技術領域，具體的說是一種汽車用緊固件及其使用方法，包括一號螺釘、二號螺杆、三號螺杆和四號螺釘；本發明通過緊固件將兩個零件連接在一起，隨後轉動四號螺釘，進而擠壓二號螺杆，進而使密封腔向四周擴張，進而增加二號螺杆與螺紋孔的連接強度，一號螺釘和螺紋孔的連接強度，三號螺杆和螺紋孔的連接強度，進而降低緊固件鬆動的幾率，進而增加兩個零件的連接強度；當緊固件與已安裝零件產生膨脹時，緊固件能夠產生軸線移動，進而避免膨脹過大時擠破螺紋結構，進而降低緊固件鬆動的幾率；拆除時，先轉動四號螺釘，進而減小密封腔內的壓力，進而減小緊固件與螺紋孔之間的作用力，進而方便緊固件的拆除。
05. CN114483750 [一種密封螺栓及成型模具以及成型工藝] : 本發明公開了一種密封螺栓及成型模具以及成型工藝，屬於螺栓加工技術領域，解決了現有技術中密封性差、重複使用率低、成型速度慢的問題，包括一體成型的頭部和杆部，頭部包括一體連接的螺栓頭和法蘭盤，杆部包括螺杆以及雙倒角，法蘭盤與螺杆連接處的上下端對設有容納O形圈的容槽，容槽包括向法蘭盤底部端面內凹陷的內溝，內溝一端經斜壁與法蘭盤底部相連接，另一端與螺杆頂端相連接。本發明在螺杆端部上下端分別設置容槽，利用容槽的內溝和斜壁形成雙臺階容納空間，使O形圈緊密包裹螺杆端部，與對手件無間隙安裝，提高密封性，延長O形圈的重複使用率，通過多工位的配合，使坯料快速冷鐓成型，降低密封螺栓的成型難度。
06. CN113389793 [一種防鬆螺栓] : 本發明涉及一種防鬆螺栓，包括栓帽和帶有螺紋的栓柱，所述栓柱的側壁上開設有若干對對稱的凹槽，凹槽內設有直角三角限位板，直角三角限位板的直角端朝向栓帽，最小的銳角端朝向栓柱遠離栓帽的一端；直角三角限位板與凹槽底面之間設有回復彈簧，所述回復彈簧未被壓縮時，直角三角限位板凸出與栓柱側壁，回復彈簧被壓縮時，直角三角限位板進入凹槽內；優勢在於：緊固膠水的上膠簡單，只需正常旋擰螺栓，即可實現螺栓的緊固和上膠，不會對手造成危害，膠水也不會滴落在螺孔外面；塗膠均勻，在螺栓旋擰過程中，壓板緩緩擠壓膠囊，使得膠水慢慢被擠出，並隨著螺栓的旋轉，自動塗抹；出廠時，膠水存儲在螺栓內，不會因包裝和運輸振動，造成膠水的減少。

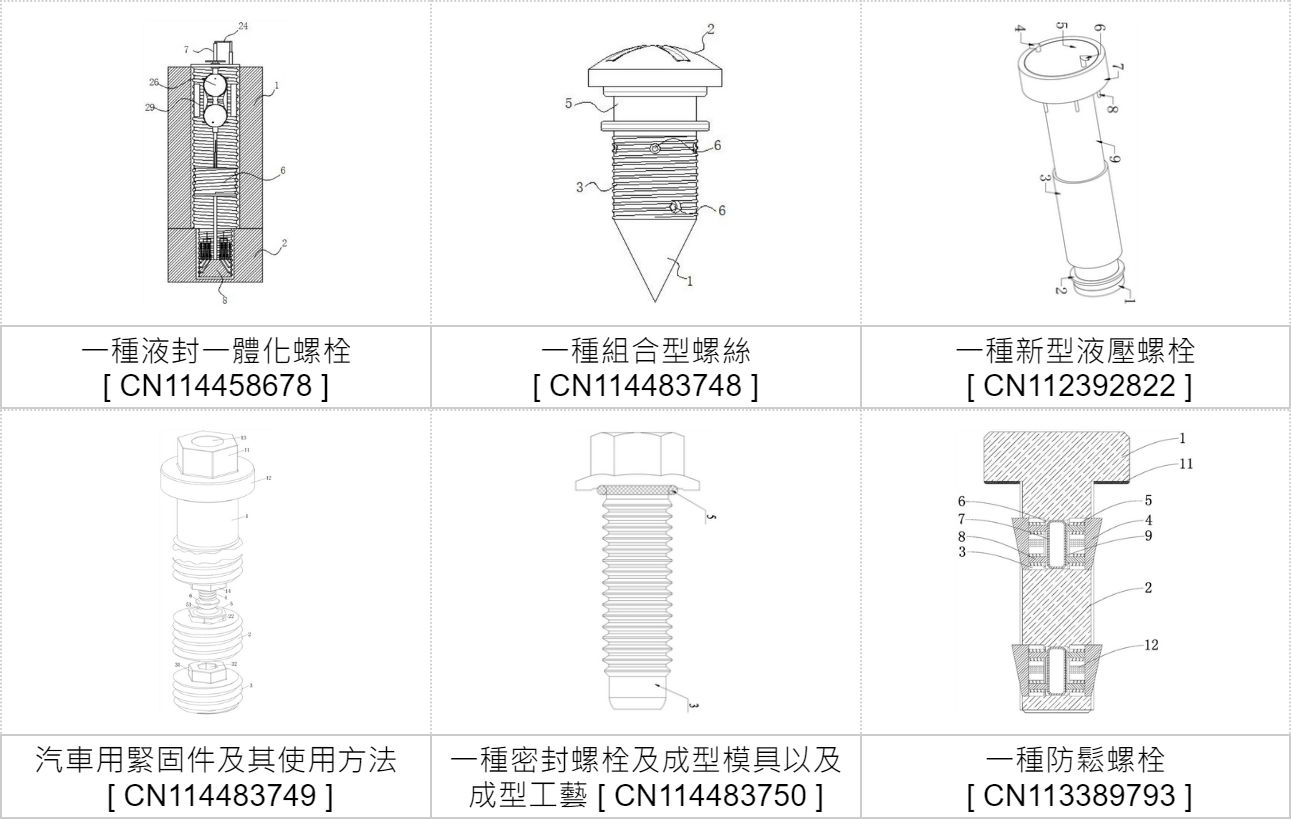

#專利代表圖：
三、以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『一種防鬆螺栓、一種組合式防脫落螺栓保護罩及其安裝方法、可拆卸式防鬆螺絲、一種採用分裂式設計的防鬆動螺絲』等專利，以下為本期專利摘要說明。
01. 一種防鬆螺栓 [ CN114439838 ] : 本發明公開了一種防鬆螺栓，包括壓緊螺母，螺栓，防鬆螺母/防鬆體，卡箍和U形銷，螺栓與壓緊螺母連接好被連接件後，通過將防鬆螺母/防鬆體與壓緊螺母進行螺紋連接，再用卡箍和U形銷進行固定。由於壓緊螺母上兩段螺紋旋向和/或螺距不同，從而有效地阻止了壓緊螺母與螺栓螺紋連接的鬆動問題，解決了現有技術存在的安全隱患。
02. 一種組合式防脫落螺栓保護罩及其安裝方法 [ CN114439840 ] : 本發明公開了一種組合式防脫落螺栓保護罩及其安裝方法，包括螺栓保護罩和墊圈，螺栓保護罩上設置有內螺紋，在螺栓保護罩側壁上貫穿設置有溢出孔，且在螺栓保護罩內還設置有填充物，墊圈上設置有外螺紋，且螺栓保護罩上的內螺紋與墊圈上的外螺紋相匹配。採用上述結構，一方面，螺栓保護罩通過填充物與螺栓、螺母、墊圈粘結牢固，同時與墊圈螺紋連接，避免了螺栓保護罩在振動荷載反復作用下脫落；另一方面，利用填充物具有但不限於粘結性、密實性的特性，使得螺栓保護罩內的填充物能夠隔絕了空氣、水及其它有害物質，進一步增強了螺栓、螺母、墊圈的防腐效果。
03. 可拆卸式防鬆螺絲 [ CN114483755 ] : 本發明公開了一種可拆卸式防鬆螺絲，它包括有螺絲、墊圈和墊片，所述墊圈和墊片套置在螺絲的杆部外側，墊片位於墊圈下方，螺絲的頭部位於墊圈上方，在墊圈上開設有避讓槽，在墊片上設置有彈片，該彈片位於墊圈的避讓槽內，彈片的上端部延伸至墊圈上方，在螺絲頭部的底面上設置有與彈片的上端部相對應的棘齒，本發明優點是：在保證良好防鬆效果的同時，使得螺絲還具備可拆卸功能，便於本可拆卸式防鬆螺絲的重複使用。
04. 一種採用分裂式設計的防鬆動螺絲 [ CN114458682 ] : 本發明涉及螺絲技術領域，具體為一種採用分裂式設計的防鬆動螺絲，包括螺絲攻入杆、傳動配合卡塊、外部旋轉套、卡塊配合腔、自由旋轉腔和格擋固定盤，所述傳動配合卡塊固定設置在螺絲攻入杆的外表面靠近一端表面位置，所述外部旋轉套套設在傳動配合卡塊的外部，所述卡塊配合腔開設在外部旋轉套的內部，所述傳動配合卡塊位於卡塊配合腔的內部，所述自由旋轉腔開設在外部旋轉套的內部，所述自由旋轉腔的側壁表面位置設置有彈性阻擋結構；本發明一種採用分裂式設計的防鬆動螺絲，通過分裂式設計使得在螺絲擰入到位後，格擋固定盤與螺絲攻入杆之間能夠相對轉動，從而避免外力作用在格擋固定盤上，引起格擋固定盤帶動螺絲攻入杆轉動而導致鬆動。

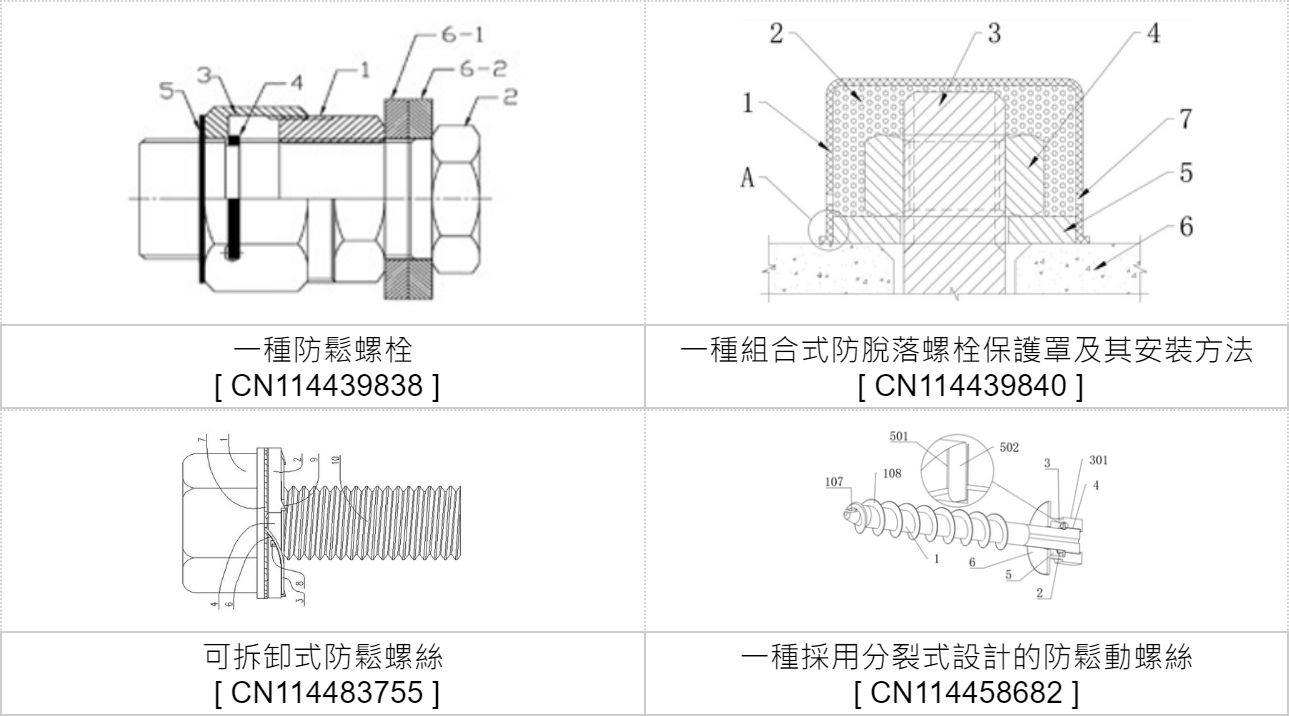

#專利代表圖：
四、以『螺帽或類似之螺紋接合元件』 (F16B037) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B037)之專利包括『螺母構件與包含其之電子裝置、單面緊固件、一種耐腐蝕的內螺紋式組合緊固件』等專利，以下為本期專利摘要說明。
01. 螺母構件與包含其之電子裝置 [ TWI737525 ] : 本發明涉及一種螺母構件與包含其之電子裝置，其中螺母構件適於供一鎖固件鎖固。螺母構件包含一內螺母件、一緩衝件以及一外螺母件。內螺母件具有一螺孔部，用以供鎖固件鎖固。緩衝件套設於內螺母件上。外螺母件套設於緩衝件上，使得緩衝件銜接於內螺母件與外螺母件之間，使內螺母件可活動地連接於外螺母件。
02. 單面緊固件 [ CN114483751 ] : 本發明提供了一種單面緊固件。單面緊固件包括螺栓部分、套筒部分和管狀的絕緣護套。螺栓部分被至少部分地接納在套筒部分內。護套的第一端部在螺栓部分上保持成使得基本上防止護套的第一端部與螺栓部分之間的相對軸向運動。單面緊固件能夠在預先安裝構型與安裝後構型之間移動，在預先安裝構型中，套筒部分具有相對於螺栓部分的第一軸向位置，並且護套的預定部段與套筒部分的外表面相鄰，在安裝後構型中，套筒部分具有相對於螺栓部分的不同的第二軸向位置，並且護套的預定部段與套筒部分的內表面相鄰。
03. 一種耐腐蝕的內螺紋式組合緊固件 [ CN114483753 ] : 本發明公開了一種耐腐蝕的內螺紋式組合緊固件，涉及緊固件技術領域。本發明中的無螺紋緊固杆一端部設置有柱形腔，柱形腔內部滑動連接有定位元件，定位元件與無螺紋緊固杆螺紋配合；無螺紋緊固杆外部套設有彈性緊固機構，柱形腔內部設置有與彈性緊固機構卡合連接的鎖緊元件，鎖緊元件與定位元件之間螺紋連接。本發明通過在無螺紋緊固杆內設置定位元件，在將鎖緊元件插入無螺紋緊固杆內部後，利用定位元件上的中空定位柱內的內螺紋結構與鎖緊元件上的外螺紋結構的螺紋配合作用，可實現與鎖緊元件連接的彈性緊固機構緊密貼合在被連接件表面，通過中空定位柱內的螺紋連接方式實現了螺紋結構的隱蔽式連接，可有效避免緊固件的腐蝕。

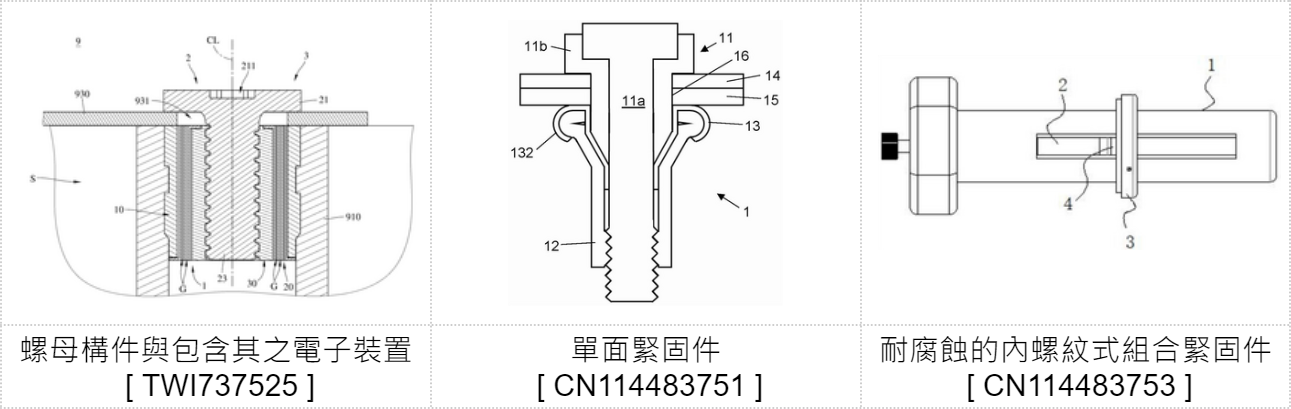

#專利代表圖：
五、以『用於將金屬零件或製品或金屬零件與非金屬零件之簡單裝配或拆卸的機械，不論是否有變形；其所用的但未列入其他主類之工具或設備』(B23P019) 為主要IPC分類號之扣件相關專利：
本項分類號(B23P019)之專利包括：『螺栓與螺母的緊固方法及緊固裝置』等專利，以下為本期專利摘要説明。
01. 螺栓與螺母的緊固方法及緊固裝置 [ CN112236262 ] : 將基於螺栓與螺母的緊固力設定為目標緊固力。一種緊固被緊固物的螺栓與螺母的緊固方法，在對螺栓施加了螺栓的軸向上的規定的拉伸力的狀態下，使螺母或螺栓旋轉而對被緊固物施加緊固力。在螺栓的拉伸力隨著緊固力的增加而降低時，關於螺栓的拉伸力的變化量相對於螺母或螺栓的旋轉角的變化量的比率，在該比率的經時變化中發生了拐點的時刻以後，結束伴隨螺母或螺栓的旋轉而進行的緊固，並且解除施加給螺栓的拉伸力。

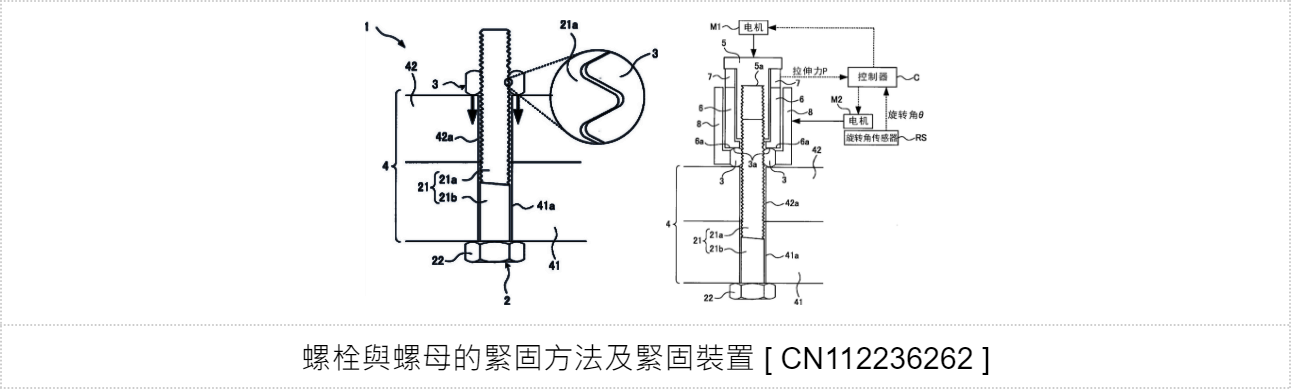

#專利代表圖：
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
