2022-06-No2-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期扣件專利新訊 (2022-06-No2)：

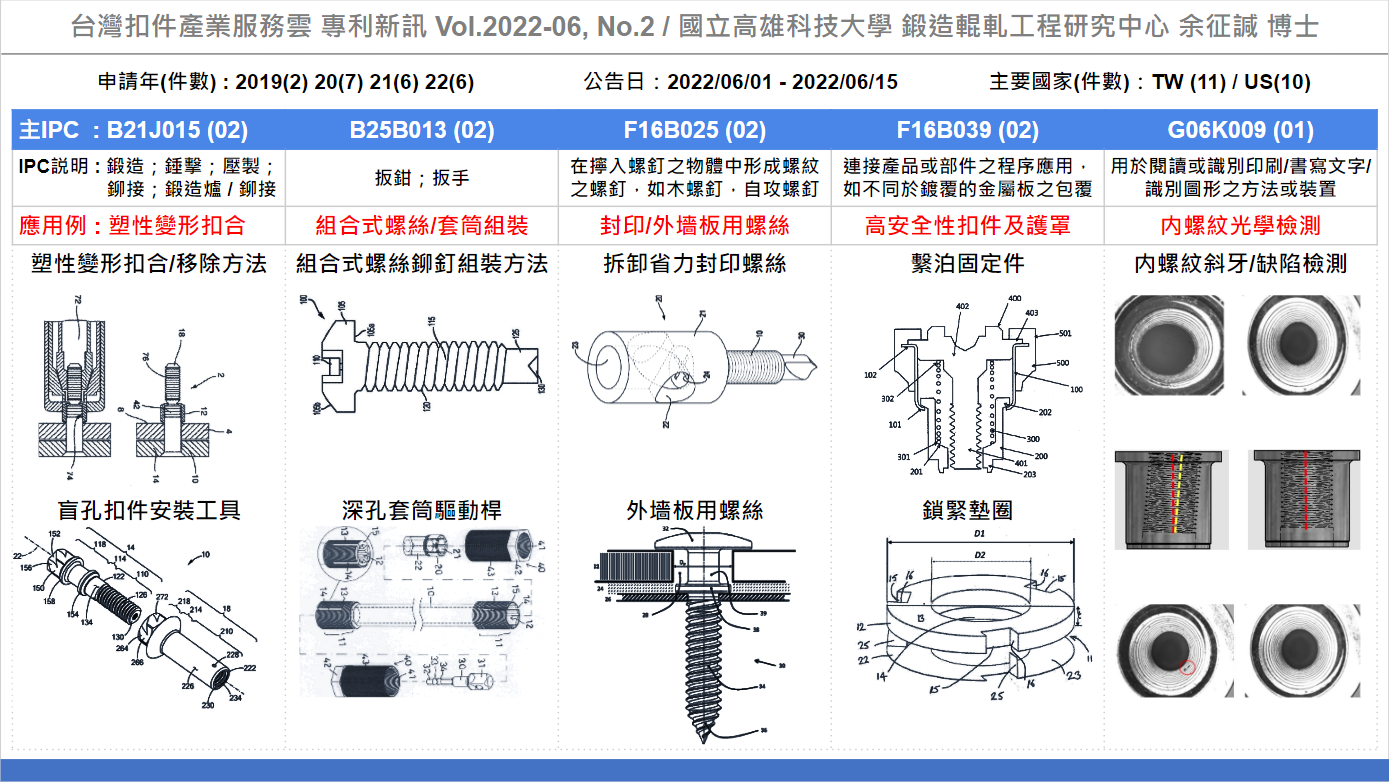

全球專利資料庫近期公告21筆扣件新專利，公告日介於2022/06/01至2022/06/15間，申請國件數為台灣11件與美國10件，專利權人包括台灣的『美商施耐寶公司、宏碁股份有限公司、正修學校財團法人正修科技大學、秉旭精密股份有限公司、永益年企業股份有限公司、達霆精密工業有限公司、宏鈺工業股份有限公司、萬潤科技股份有限公司、中國鋼鐵股份有限公司、賴錦億、黃璿佑、廖秉晟』;美國的『The Boeing Company、Peter Mcloughlin、John Mcloughlin、Airbus Operations Limited、Salunda Limited、Sfs Intec Holding Ag、Hilti Aktiengesellschaft、Airbus Operations Gmbh、Sps Technologies Llc、Sumeeko Industries Co., Ltd.、Xiamen Beewill Sanitary Co., Ltd.』等公司(完整專利權人請詳參專利清單)。
本期以『鍛造；錘擊；壓製；鉚接；鍛造爐 / 鉚接』(B21J015) 分類號為主，聚焦在『Method For Removing A Two-Part Connector In A Workpiece Arrangement、two-Piece Blind Fastener And Installation Tool』等專利。
其餘分類號及代表專利依序為：
(1) B25B013：組合式螺絲、鉚釘緊固件以及組裝工具的方法、深孔套筒驅動桿。
(2) F16B025：封印螺絲、Facade panel screw and fastening arrangement comprising same。
(3) F16B039：繫泊固定件、locking Device。
(4)G06K009：運用深度學習檢測內螺紋螺牙之光學檢測方法等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol-2022-06-No2, 專利清單 EXCEL, https://bit.ly/NewPatentList202206No2
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol-2022-06-No2, https://www.tw-fastener.com/tfsc/knowledge/BLP_815fde10-77eb-4d27-9b1c-e9a4f054f05c
----
一、以『鍛造；錘擊；壓製；鉚接；鍛造爐 / 鉚接』(B21J015)為主要IPC分類號之扣件相關專利：
本項分類號(B21J015)之專利包括『method For Removing A Two-Part Connector In A Workpiece Arrangement、two-Piece Blind Fastener And Installation Tool』等專利，以下為本期專利摘要說明。

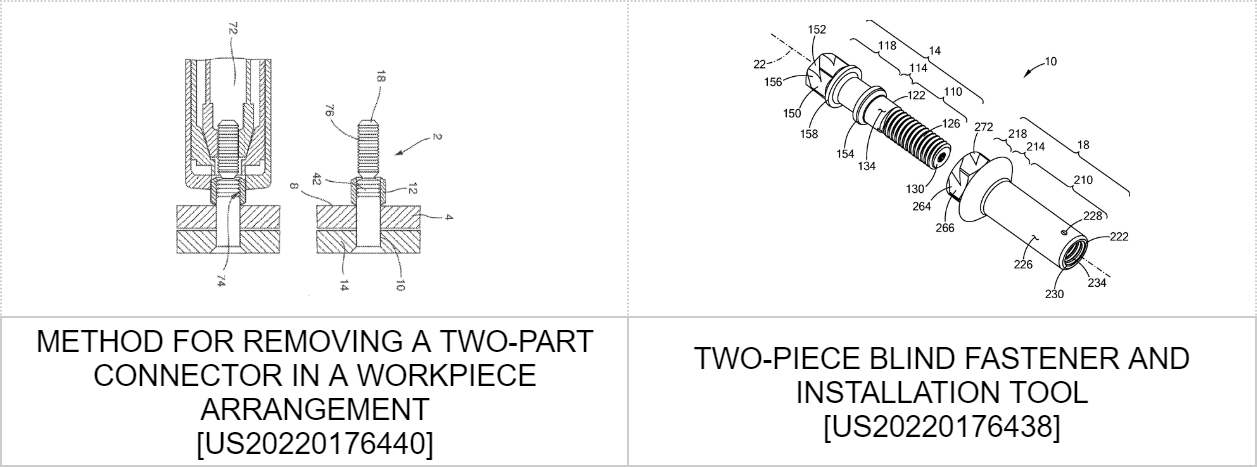

01. Method For Removing A Two-Part Connector In A Workpiece Arrangement [ US20220176440 ] :
(移除工件排列中的兩部分連接器的方法)
A method for removing a two-part connector in a workpiece arrangement includes providing a workpiece arrangement having first and second surfaces and having a hole connecting the first surface to the second surface. A connector is fastened in the hole, which connector has a bolt extending along a central axis and a sleeve fastened on the bolt. The bolt has a head portion and a shank portion with retaining grooves. The sleeve is fastened to the bolt on the side of the second surface such that the inner surface thereof engages with the retaining grooves and prevents a relative movement of bolt and sleeve parallel to the central axis. The sleeve has an outside diameter which is greater than the diameter of the hole in the workpiece arrangement. The sleeve is cut and or the bolt, and the connector is removed from the hole.
(一種用於去除工件裝置中的雙部件連接器的方法包括提供具有第一和第二表面並且具有將第一表面連接到第二表面的孔的工件裝置。連接器固定在孔中，連接器具有沿中心軸線延伸的螺栓和固定在螺栓上的套筒。螺栓具有頭部和帶有保持槽的柄部。套筒固定在第二表面一側的螺栓上，使其內表面與卡槽卡合，防止螺栓與套筒平行於中心軸線的相對運動。套筒的外徑大於工件裝置中孔的直徑。套筒被切割和/或螺栓，連接器從孔中取出。)
02. Two-Piece Blind Fastener And Installation Tool [ US20220176438 ] :
( 兩件式盲板緊固件和安裝工具 )
A blind fastener for connecting workpieces includes a bolt and nut. The bolt includes a shaft, bolt head, and lug. The bolt head is between the shaft and lug and extends radially outward from the shaft. The shaft defines external threads opposite the bolt head. The lug includes a first tool engagement portion and a first frangible portion that frangibly couples the lug to the bolt head. The nut includes a sleeve, nut head, and handling member. The shaft is threadably received in the sleeve. The nut head extends radially outward from the sleeve and defines a recess that receives the bolt head. The handling member surrounds at least a portion of the lug. The handling member includes a second frangible portion and a second tool engagement portion. The second frangible portion frangibly couples the second tool engagement portion to the nut head.
( 一種用於連接工件的盲緊固件，包括螺栓和螺母。螺栓包括軸、螺栓頭和凸耳。螺栓頭位於軸和凸耳之間，並從軸徑向向外延伸。軸限定了與螺栓頭相對的外螺紋。凸耳包括第一工具接合部分和將凸耳易碎地連接到螺栓頭的第一易碎部分。螺母包括套筒、螺母頭和操作構件。軸以螺紋方式容納在套筒中。螺母頭從套筒徑向向外延伸並限定接收螺栓頭的凹槽。操作構件圍繞凸耳的至少一部分。操縱構件包括第二易碎部分和第二工具接合部分。第二易碎部分將第二工具接合部分易碎地連接到螺母頭。 )
#專利代表圖 :
----
二、以『扳鉗；扳手』(B25B013)為主要IPC分類號之扣件相關專利：
本項分類號(B25B013)之專利包括『組合式螺絲、鉚釘緊固件以及組裝工具的方法、深孔套筒驅動桿』等專利，以下為本期專利摘要說明。

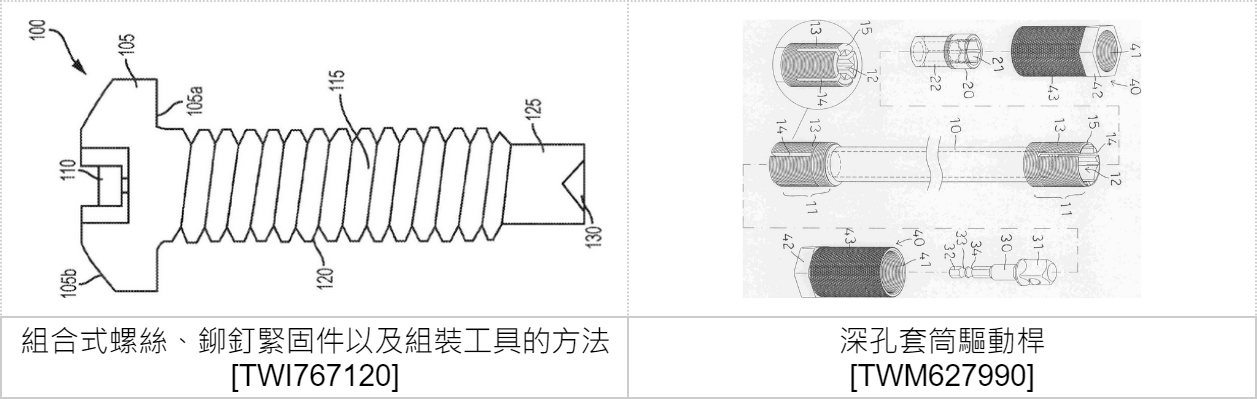

01. 組合式螺絲、鉚釘緊固件以及組裝工具的方法 [ TWI767120 ] :
公開了一種結合螺釘和鉚釘的緊固件，該緊固件將蓋板連接到棘輪頭。將緊固件插入到棘輪頭內，然後擰入蓋板的孔內。此後，與緊固件頭部相對的緊固件的末端在鉚接操作中發生變形。
02. 深孔套筒驅動桿 [ TWM627990 ] :
一種深孔套筒驅動桿，尤特指中空管體的頭、尾兩端處設有二擴大部，該二擴大部的內部設有二套接孔槽，作為套接一驅動頭與一驅動工具之用，該套接孔槽沿著軸心處設有複數條呈等分配置的剖溝槽，藉以在複數條該剖溝槽之間形成複數片彈性夾片，該二擴大部的外部設有二外螺紋，作為鎖結固定二快速拆裝螺帽之用，使用者僅需旋緊或旋鬆該二快速拆裝螺帽，使得該複數片彈性夾片向內收束或向外擴張，讓該二套接孔槽閉合或開脫於該驅動頭與該驅動工具的二套接軸部，達到快速組裝、拆卸該驅動頭與該驅動工具之用；同時，該中空管體與該驅動頭、該驅動工具之間的真圓與同軸心精度高，在實際操作使用時，不會有偏擺搖晃的情形發生，為其特徵者。
#專利代表圖 :
----
三、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025)為主要IPC分類號之扣件相關專利：
本項分類號(F16B025)之專利包括『封印螺絲、Facade panel screw and fastening arrangement comprising same』等專利，以下為本期專利摘要說明。

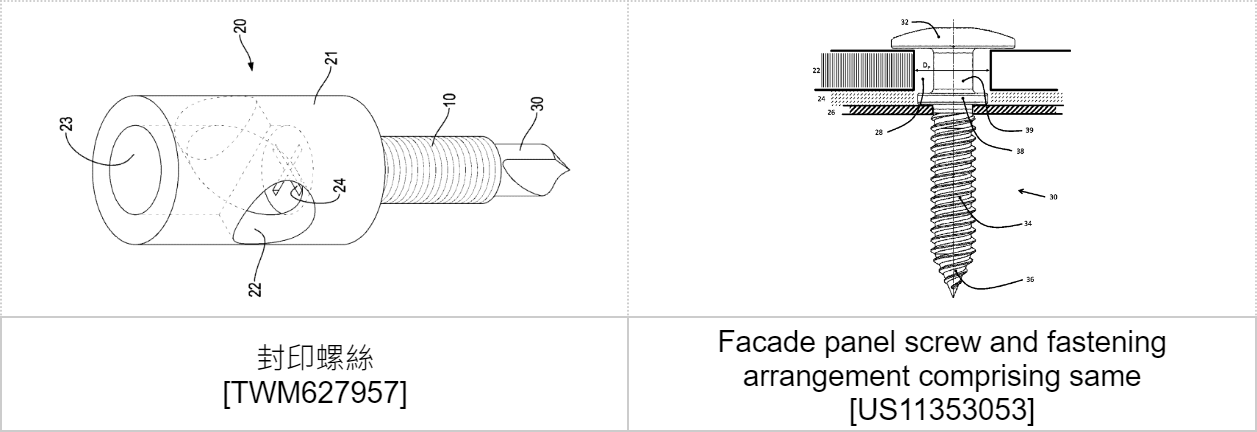

01. 封印螺絲 [ TWM627957 ] :
本創作為一種封印螺絲，其包括有螺紋桿部、桿部及自攻牙；其中，螺紋桿部於軸向上設有相對的兩端；桿部同軸地設於螺紋桿部的其中一端且包括有側向貫設的一穿孔，且桿部沿著螺紋桿部的軸向凹設有卡合孔，卡合孔的輪廓則配合起子頭來設置；自攻牙同軸地設於螺紋桿部的另一端。本創作於桿部對應起子頭所設的卡合孔，讓本創作能配合動力工具來使用，能解決現有封印螺絲以手動進行拆裝而造成不便的問題，提供一種螺鎖及拆卸較為省力且快速的封印螺絲。
02. Facade panel screw and fastening arrangement comprising same [ US11353053 ] :
( 外立面面板螺釘和包括該螺釘的緊固裝置 )
A facade panel screw for the optimized fastening of facade panel elements on a substructure has a head with very large diameter DK, a substantially cylinder cross-sectional shaft, which is at least partially provided with a thread (nominal diameter DS) and a conical tip comprising a tip angle γ. The thread extends continuously from the shaft to the tip. It is characterizing that the tip angle γ is 45°+/−10°, the thread is embodied at least in a two-threaded manner, the head diameter DK is embodied at least twice as large as the nominal diameter DS; and the facade panel screw does not have a drill tip. Such a facade panel screw is used in a fastening arrangement, which comprises a load-bearing component (substructure) and a facade panel. Due to its design, the facade panel screw is able to simplify the fastening of the facade panel and to at least partially correct an inclined positioning in response to the installation.
(一種用於在下部結構上優化緊固外牆板元件的外牆板螺釘具有一個直徑非常大的頭部DK，一個基本為圓柱形截面的軸，該軸至少部分具有螺紋（公稱直徑DS）和一個包括尖端角度γ的錐形尖端。其特徵在於，尖端角度γ為45°+/-10°，螺紋至少以雙螺紋的方式體現，頭部直徑DK至少是公稱直徑DS的兩倍；並且該外牆板螺絲沒有鑽頭。這種外牆板螺絲用於緊固安排，該安排包括一個承重部件（下部結構）和一個外牆板。由於其設計，外牆板螺絲能夠簡化外牆板的緊固，並至少部分地糾正安裝時的傾斜定位。)
#專利代表圖 :
----
四、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『繫泊固定件、LOCKING DEVICE』等專利，以下為本期專利摘要說明。

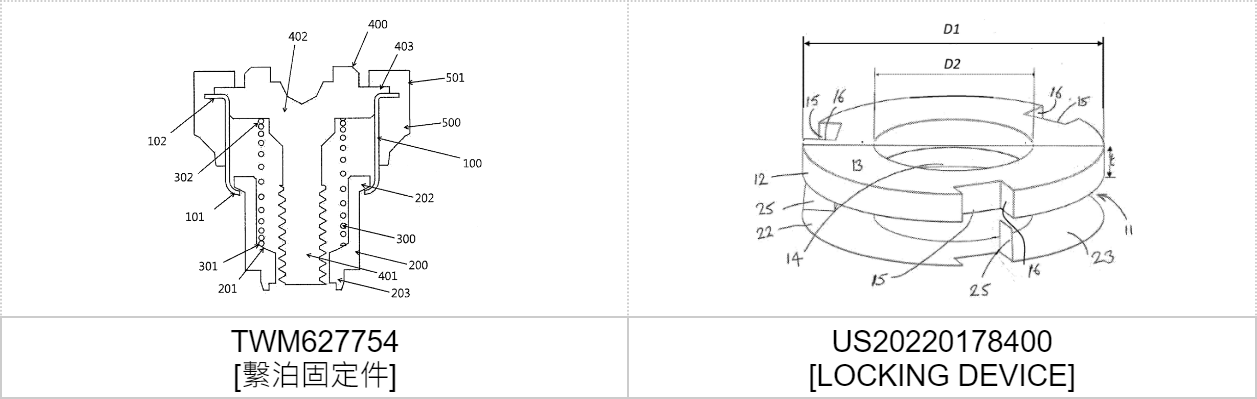

01. 繫泊固定件 [ TWM627754 ] :
一種繫泊固定件具有繫泊螺絲套筒，具有向內延伸之繫泊螺絲套筒下端緣及向外延伸之繫泊螺絲套筒上端緣；彈性構件套筒，具有抵止部自其內壁向內延伸以及繫泊螺絲套筒上端緣向外延伸；彈性構件具有彈性構件下端抵止於抵止部；繫泊螺絲具有螺紋部突出於繫泊螺絲套筒之繫泊螺絲套筒下端緣以及頭部為彈性構件之彈性構件上端抵止，且頭部具有繫泊螺絲上端緣向外延伸且靠接繫泊螺絲套筒上端緣；旋鈕部件包覆並固定繫泊螺絲套筒上端緣與繫泊螺絲上端緣。經前述組裝後，以射出成型形成旋鈕部件即完成可靠性高之繫泊固定件成品。
02. Locking Device [ US20220178400 ] :
( 鎖定裝置 )
A locking device (11), e.g. a lock washer, for use with a screw threaded fastener (71), said locking device comprising at least a first disc-like body (12) comprising an annular portion (13) with at least one aperture (15) therein and a central through-hole (14) e.g. a washer having notches (15) open to the outer periphery and at least one further body (25) held in said one aperture (15). The further body may be shim (22) also having a central hole (24) and at least one tab (25) which extends through the notch (15) and has an end portion which juts above adjacent surface of the washer to engage an adjacent surface on the fastener when compressed, on tightening of the fastener deflects within the void of the aperture in which it is located under the influence of the tightening of the engaging surface such that under any tendency to loosen, the tab jams against the opposing surfaces and resist loosening of the fastener.
(鎖定裝置 (11)，例如一種鎖緊墊圈，用於螺紋緊固件(71)，所述鎖緊裝置包括至少一個第一盤狀主體(12)，該第一盤狀主體(12)包括其中具有至少一個孔(15)的環形部分(13)和一個中心通孔-孔 (14) 例如墊圈，其具有向外周開口的凹口(15)和保持在所述一個孔(15)中的至少一個另外的主體(25)。另一主體可以是墊片(22)，也具有中心孔(24)和至少一個突出部(25)，突出部(25)延伸穿過凹口(15)並且具有突出於墊圈的相鄰表面上方以接合相鄰的相鄰表面的端部。扣件上的表面在被壓縮時，在扣緊時在接合面的收緊的影響下在其所在的孔的空隙內偏轉，使得在任何鬆動的趨勢下，突片卡在相對的表面上並且防止緊固件鬆動。)
#專利代表圖 :
----
五、以『用於閱讀或識別印刷或書寫文字或者用於識別圖形之方法或裝置』(G06K009)為主要IPC分類號之扣件相關專利：
本項分類號(G06K009)之專利包括『運用深度學習檢測內螺紋螺牙之光學檢測方法』等專利，以下為本期專利摘要說明。

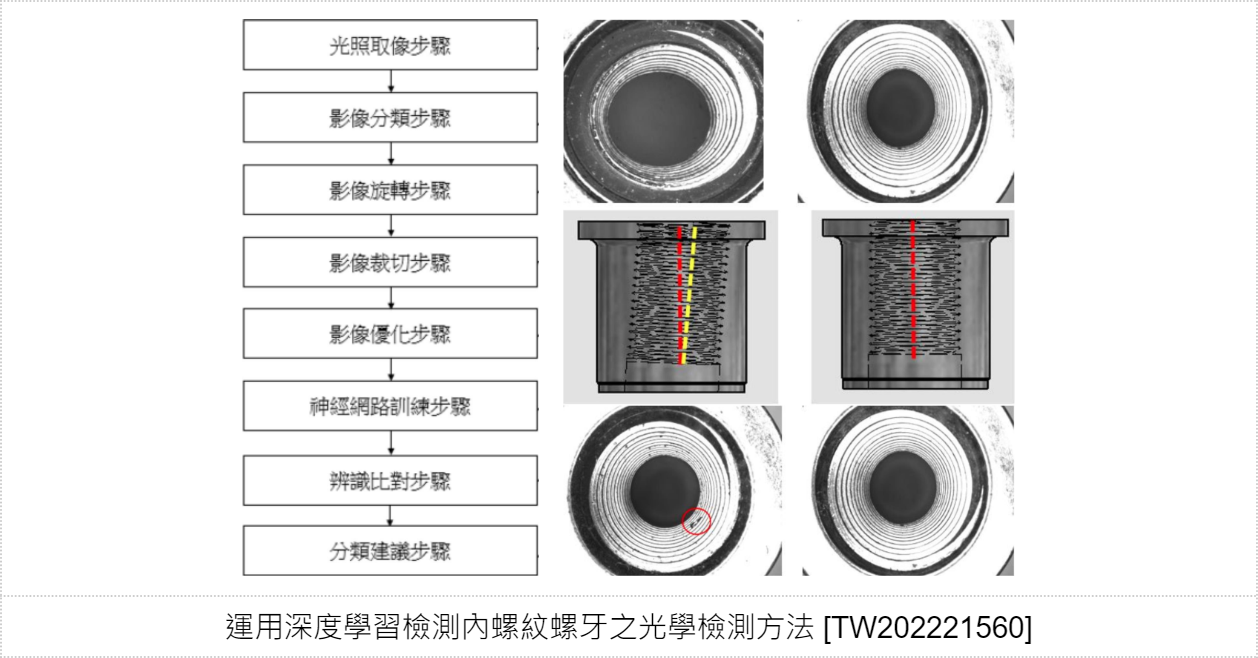

01. 運用深度學習檢測內螺紋螺牙之光學檢測方法 [ TW202221560 ] :
一種運用深度學習檢測內螺紋螺牙之光學檢測技術，包含：一光照取像步驟，取得一螺牙光照影像；一影像分類步驟，將所有取得之該螺牙光照影像分類成複數螺牙參考影像及複數螺牙異常影像；將該複數參考螺牙影像及複數異常螺牙影像進行一影像旋轉步驟，分別取得複數參考旋轉像及複數異常旋轉影像；分別將該複數參考旋轉影像及該複數異常旋轉影像進行一影像裁切步驟及一影像優化步驟，並得到複數參考優化影像及複數異常優化影像；將該複數參考優化影像及該複數異常優化影像進行一神經網路訓練步驟，並建立一訓練模型；提供一欲辨識螺牙影像，將該欲辨識螺牙影像送入該訓練模型進行一辨識比對步驟；及執行一分類建議步驟，將該欲辨識螺牙影像依據該辨識比對步驟結果分類為正常螺牙、斜角螺牙或缺陷螺牙。
#專利代表圖 :
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
