2022-07-No2-扣件知識文章

余征諴博士 / 國立高雄科技大學鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期扣件知識文章(2022-07-No-2)：

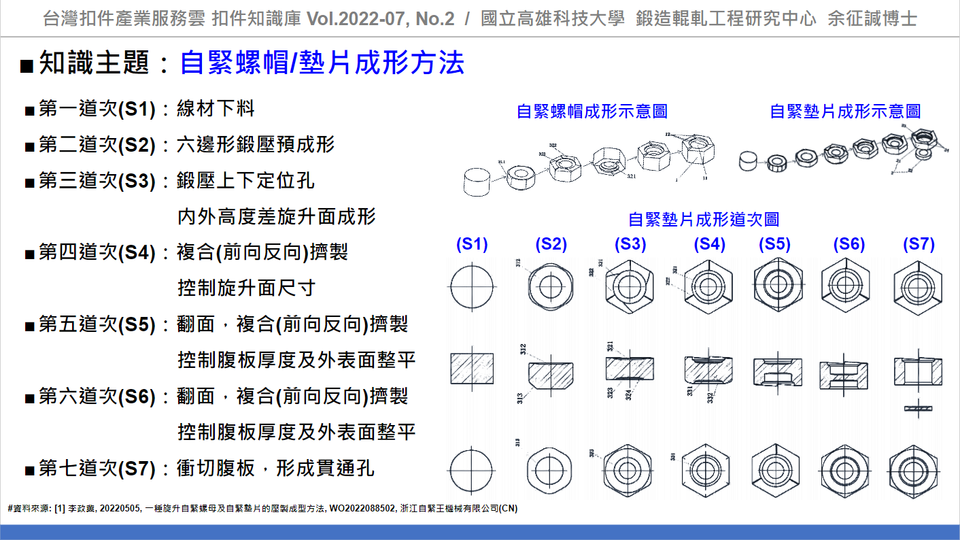

#技術主題：自緊螺帽/墊片成形方法

李 [1] 提出一自緊螺帽/墊片成形方法，其方法如下所列：

第一道次(S1)：線材下料。

第二道次(S2)：六邊形鍛壓預成形。

第三道次(S3)：鍛壓上下定位孔，内外高度差旋升面成形。

第四道次(S4)：複合(前向反向)擠製，控制旋升面尺寸。

第五道次(S5)：翻面，複合(前向反向)擠製，控制腹板厚度及外表面整平。

第六道次(S6)：翻面，複合(前向反向)擠製，控制腹板厚度及外表面整平。

第七道次(S7)：衝切腹板，形成貫通孔。

應用該技術，可協助產業透過『自緊螺帽/墊片成形方法』技術，建立『螺帽、墊片成形方法』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 李政冀, 20220505, 一種旋升自緊螺母及自緊墊片的壓製成型方法, WO2022088502, 浙江自緊王機械有限公司.

----
