2026-09-No2-扣件專利新訊

余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心



各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件專利新訊 (2026-09-No2)：

全球專利資料庫近期公告153筆扣件新專利，公告日介於20260901至20260915間，申請國件數分別為台灣(TW)13件、美國(US)30件、中國(CN)95件、歐洲(EP)9件與世界(WO)6件，專利權人包括台灣的『世豐螺絲股份有限公司、恒昌行精密工業有限公司、瑞典商安訊士有限公司、御辰有限公司、振鋒企業股份有限公司、英屬開曼群島商鴻騰精密科技股份有限公司、美商研究工程及製造公司、美商工程組件公司、武漢機械股份有限公司、承東鷹架股份有限公司、蕭惠文、趙穎慶、游翔任』;美國的『Unirac, Inc.、Toyota Jidosha Kabushiki Kaisha、TITAN3 TECHNOLOGY LLC、National Nail Corp.、Illinois Tool Works Inc.』;中國的『浙江新盛達金屬科技發展股份有限公司、科睿尼爾機械裝備有限公司、奇瑞汽車股份有限公司、十堰瑞東五金製品有限公司、上海一帽緊固件有限公司』；歐洲的『Würth Industrie Service GmbH & Co.KG、Toyota Jidosha Kabushiki Kaisha、The Boeing Company、Tesla, Inc.、SFS Group International AG』；與世界的『Taizhou Runjie Logistics Safety Equipment Science and Technology Co., Ltd.、SUMITOMO WIRING SYSTEMS, LTD.、SUMITOMO ELECTRIC INDUSTRIES, LTD.、NIFCO INC.、MITSUBISHI HEAVY INDUSTRIES, LTD.』 … 等專利權人(完整專利權人請詳參專利清單)。

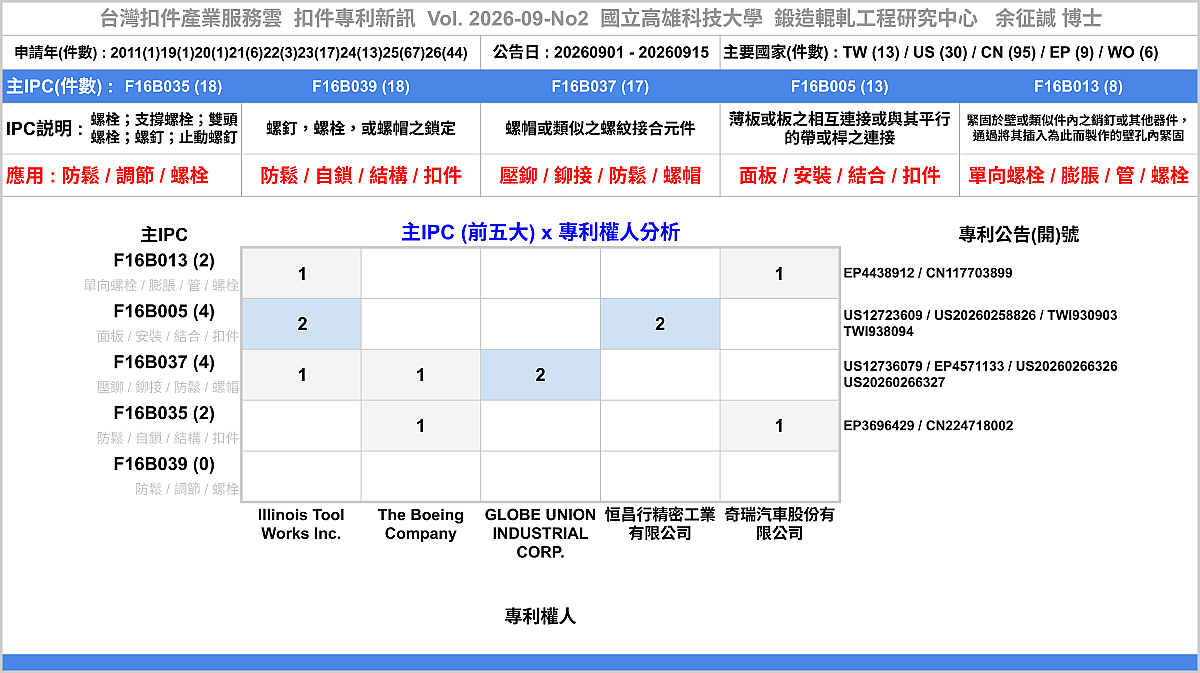

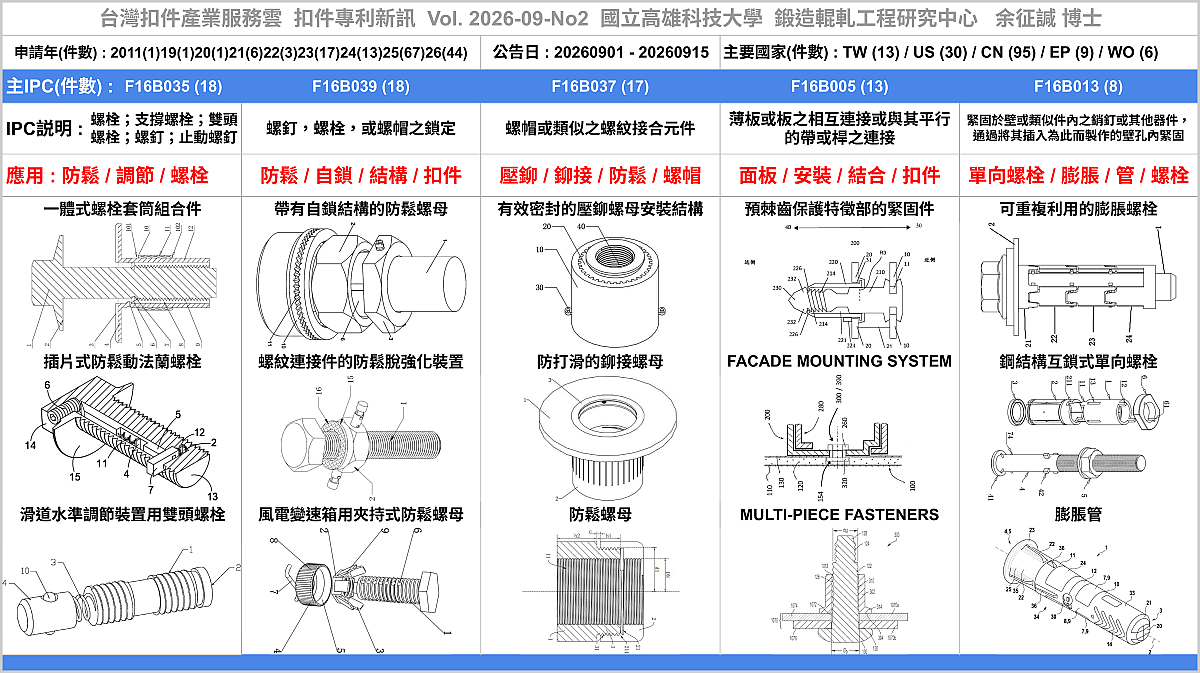

前五大主要專利分類號(MIPC)，共有74件專利，佔總專利數48%，包括：

(1) 螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘 (F16B035，18件專利，佔總專利數12%)：
一種一體式螺栓套筒組合件及其加工工藝、一種汽車牌照用防盜螺釘、一種承載力強的齒輪槽盤頭鈦合金螺栓、電機驅動器、用於安裝電機驅動器的多功能螺釘、以及用於電機驅動器的提升支架、一種便於緊固和拆卸螺栓、一種插片式防鬆動法蘭螺栓、一種抗彎折能力強的螺絲、一種切削螺栓元件、一種用於強磁選機的防鬆動穿心螺栓安裝結構、一種石油修井機滑道水準調節裝置用雙頭螺栓。



(2) 螺釘，螺栓，或螺帽之鎖定 (F16B039，18件專利，佔總專利數12%)：
一種多向六角螺母、一種航空發動機燃燒室前支撐螺栓緊固結構、防鬆脫螺栓連接元件及其裝配方法、防振錘、一種交通設施用防鬆螺栓、一種單冷龍頭防鬆止退安裝螺母、具有正向鎖止固定端部的連接杆、一種防脫螺絲用穩固機構、一種簡易的用於附牆調節螺杆螺母防鬆裝置、一種平行連杆關節扭力調節的防鬆裝置、自鎖式雙向防鬆動螺母。



(3) 螺帽或類似之螺紋接合元件 (F16B037，17件專利，佔總專利數11%)：
用於有效密封的壓鉚螺母安裝結構、一種應用於夾芯結構面板的連接結構及其裝配方法、一種下水器螺母結構、一種用於汽車鈑金間隙調節的全塑膠件驅動結構、一種防打滑的鉚接螺母、一種適用于薄鈑金的單邊拉鉚螺母結構、防鬆動螺母、一種緊鎖型耐磨螺紋螺套、旋入方向式自鎖螺母組、一種防鬆螺母。



(4) 薄板或板之相互連接或與其平行的帶或桿之連接 (F16B005，13件專利，佔總專利數8%)：
塗覆方法以及具有導電塗層的部件、一種適用於複合材料焊接的墊片、具有預棘齒保護特徵部的緊固件、一種定制櫃板材的隱藏式連接結構、緊固件和緊固件組件、FACADE MOUNTING SYSTEM、具異質帽套之固定裝置、雙蓋螺絲定位強化結構、Integrated fastener system、FASTENING PINS, MULTI-PIECE FASTENERS, AND METHODS FOR FASTENING。



(5) 緊固於壁或類似件內之銷釘或其他器件，通過將其插入為此而製作的壁孔內緊固 (F16B013，8件專利，佔總專利數5%)：
一種可重複利用的膨脹螺栓結構、一種汽車鋁板的鎖緊件及其鎖緊方法、一種鋼結構互鎖式單向螺栓、膨脹管、EXPANSION DOWEL AND EXPANSION DOWEL ASSEMBLY、EXPANSION ANCHOR WITH SHEAR SUPPORT SLEEVE ENGAGING THE BOLT、Hollow wall fastener、Anchor bolt、、等專利。
(完整專利資訊請參閲專利清單。)

----
#參考資料：

[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2026-09-No2, https://www.tw-fastener.com/tfsc/knowledge/BLP_c2d4cf56-3c72-4e1f-ac68-21b02604b631

[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2026-09-No2, 專利清單 EXCEL, https://docs.google.com/spreadsheets/d/1rEOXYbE_JVC8PFgjNn7RmCQbsU7ks4RC/edit?usp=drive_link&ouid=112972152770097436121&rtpof=true&sd=true

[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2026-09-No2, 專利説明書 PDF, https://drive.google.com/drive/folders/1Oe9i8gSJVErI-sTgTmv62hKuwsWmNyk3?usp=drive_link

----
(點擊開啓全文: https://www.tw-fastener.com/tfsc/knowledge/BLP_c2d4cf56-3c72-4e1f-ac68-21b02604b631 )
----
Tag : #Fasteners, #Patent, #Review, #Bolt, #Nut, #Screw.
----



一、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035)為主要IPC分類號之扣件相關專利：

本項分類號(F16B035)之專利包括『一種一體式螺栓套筒組合件及其加工工藝、一種汽車牌照用防盜螺釘、一種承載力強的齒輪槽盤頭鈦合金螺栓、電機驅動器、用於安裝電機驅動器的多功能螺釘、以及用於電機驅動器的提升支架、一種便於緊固和拆卸螺栓、一種插片式防鬆動法蘭螺栓、一種抗彎折能力強的螺絲、一種切削螺栓元件、一種用於強磁選機的防鬆動穿心螺栓安裝結構、一種石油修井機滑道水準調節裝置用雙頭螺栓、一種攝影器材多功能螺絲、STRAIGHT SHANK END SCREW FOR FOREIGN-OBJECT-DEBRIS (FOD) REDUCTION、螺絲接合配置及包括至少一螺絲接合配置之裝置、自攻螺絲的螺牙構造、Rapid installation screw with radially expanding threads、FASTENING SYSTEM WITH SEALING ARRANGEMENT、BOLT-WASHER ASSEMBLY FOR ATTACHING TRUCK BODY TO FRAME, METHOD AND APPARATUS FOR ASSEMBLING THE BOLT-WASHER ASSEMBLY、Hidden recess furniture screw and driver system』等專利，以下為本期專利摘要說明。

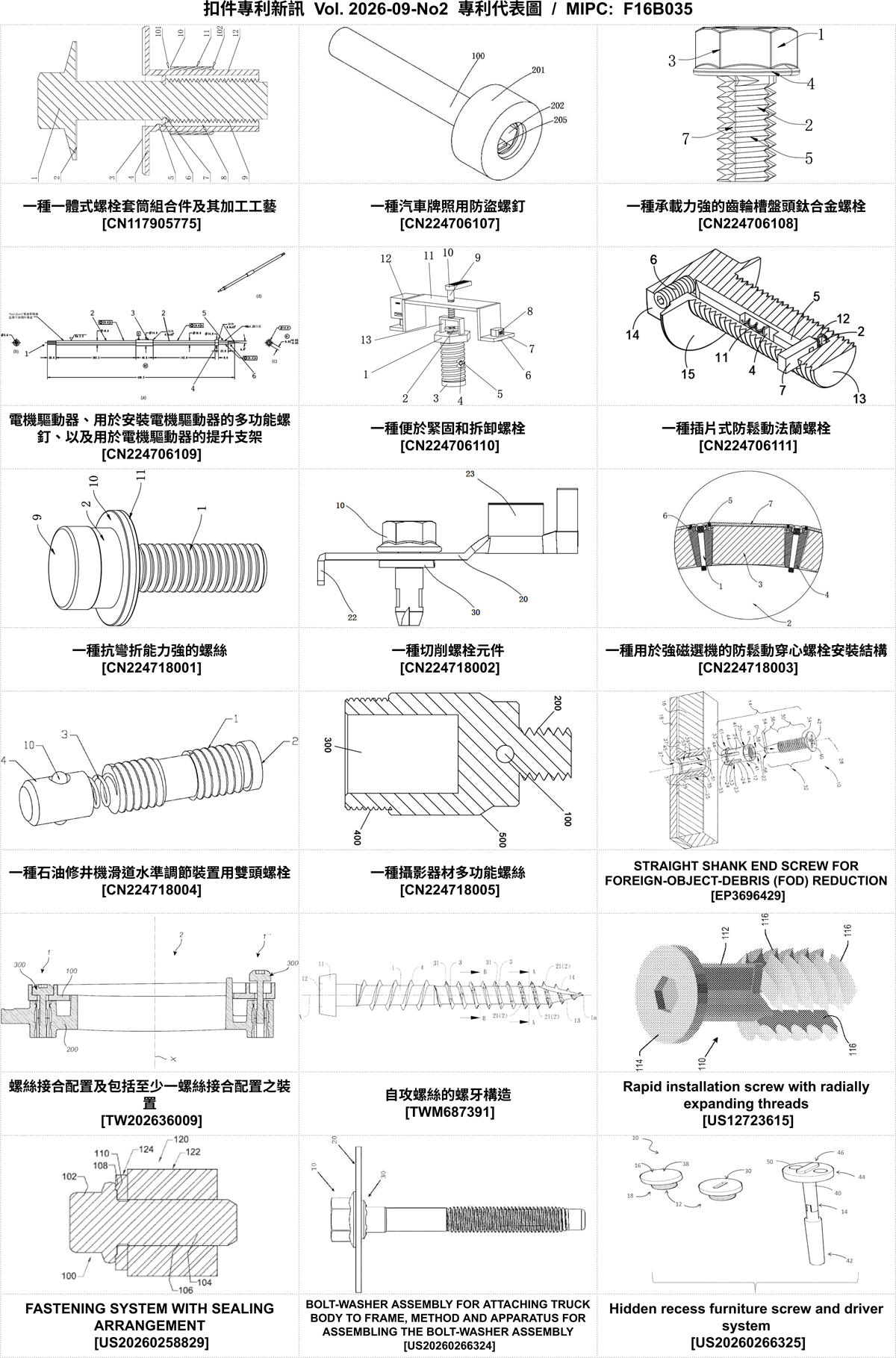

#專利代表圖 :

----



#專利摘要：



01. 一種一體式螺栓套筒組合件及其加工工藝 [ CN117905775 ] :

本申請涉及螺栓的領域，具體公開了一種一體式螺栓套筒組合件及其加工工藝，其包括螺栓本體與套筒本體，螺栓本體上設置有螺紋段，螺栓本體上設置有限位卡環，套筒本體上開設有與螺栓本體插接配合的插接孔，插接孔內設置有限位凸塊，限位凸塊與限位卡環配合用於限制套筒本體的位置，套筒本體上設置有限位環，限位環表面縱橫交錯開設有多個限位槽，限位槽開設方向與套筒本體軸線方向呈夾角設置。本申請具有減少螺栓套筒組合件發生脫落或鬆動的情形，提高使用螺栓套筒組合件的穩定性與牢固度的效果。



02. 一種汽車牌照用防盜螺釘 [ CN224706107 ] :

本實用新型涉及防盜螺釘技術領域，且公開了一種汽車牌照用防盜螺釘；本新型方案在需要安裝時，將工具插入螺帽驅動槽並旋轉，使螺釘旋入固定。完成後旋緊防盜套緊貼牌照。自然狀態下，螺帽內彈性墊將兩側凸塊外推，佔據驅動槽空間，導致常規工具無法完全插入槽底、無法有效咬合和傳遞扭矩，實現防盜；當需要拆卸時，使用者首先旋轉防盜套，使定位槽與定位板精確對準，隨後將工具插入螺帽頂部的驅動槽，工具在插入過程中會同步擠壓兩側的凸塊，迫使凸塊克服彈性墊的彈力向安裝槽內收縮。這一動作帶動與之相連的定位板向防盜套的定位槽內移動，此時，通過工具轉動螺帽即可帶動螺釘旋出，從而實現了可靠的防盜功能。



03. 一種承載力強的齒輪槽盤頭鈦合金螺栓 [ CN224706108 ] :

本實用新型涉及緊固件技術領域，且公開了一種承載力強的齒輪槽盤頭鈦合金螺栓，採用鈦合金材料製作盤頭和螺杆，鈦合金本身具有高強度的特性，為螺栓提供了堅實的基礎。盤頭邊緣固定環底面的多個齒輪槽增加了與被連接件的摩擦力，齒輪槽能夠與連接件表面形成咬合，增加了螺栓與連接件之間的摩擦力，有效防止螺栓在振動或外力作用下鬆動，提高了連接的穩定性和可靠性，螺紋的合理參數設置也提高了連接強度，從而整體增強了螺栓的承載力，螺杆內部的主排水孔、螺紋牙底的副排水槽以及盤頭與螺杆連接處的環形排水通道相互配合，有效避免了積水在螺栓上的殘留，減少了銹蝕的可能性，延長了螺栓的使用壽命。



04. 電機驅動器、用於安裝電機驅動器的多功能螺釘、以及用於電機驅動器的提升支架 [ CN224706109 ] :

本實用新型涉及一種用於安裝電機驅動器的多功能螺釘，所述螺釘在電機驅動器的前側和後側之間延伸並且包括頭部（1）、引導部（2）、行程限位部（3）、抵靠部（4）和螺紋部（5），其中這些部在螺釘的軸線方向上彼此間隔開。本實用新型還涉及一種用於電機驅動器的提升支架，所述提升支架連接到多功能螺釘。本實用新型還涉及一種包括多功能螺釘的電機驅動器，所述電機驅動器包括至少一個驅動器引導部，以用於在螺釘的兩端中的至少一端附近和/或螺釘的中心部分附近引導螺釘。



05. 一種便於緊固和拆卸螺栓 [ CN224706110 ] :

本實用新型公開了一種便於緊固和拆卸螺栓，涉及螺栓技術領域，包括加固結構，加固結構包括螺栓主體，螺栓主體中央開設有開孔，通過開孔處可拆卸設置有內螺栓，內螺栓頂部開設有十字形凹槽，內螺栓底端設置有錐形頭，螺栓主體兩側分別對稱開設有安裝孔。本實用新型通過設置加固結構由內螺栓控制錐形頭移動同步控制導向杆和緊固卡塊移動對螺栓主體進行緊固，可在螺栓主體安裝到位後進行牢固的固定，避免其發生鬆動的情況，需要拆卸時反向轉動內螺栓即可解除緊固，從而方便快捷地完成拆卸，在安裝螺栓主體時能夠緊固的同時也可以方便地進行拆卸，通過滑動環滑動于安裝孔內可對導向杆的移動軌跡進行限制，避免其在移動時發生偏移的情況。



06. 一種插片式防鬆動法蘭螺栓 [ CN224706111 ] :

本實用新型公開了一種插片式防鬆動法蘭螺栓，包括螺栓主體，螺栓主體的內部開設有活動槽一，所述活動槽一內腔的一側開設有活動槽二，所述活動槽一內腔遠離活動槽二的一側開設有螺紋槽，所述活動槽一內腔的一側固定連接有擋板，所述活動槽一的內腔滑動安裝有推杆，所述擋板位於推杆的內側，所述螺紋槽的內側螺紋連接有與推杆相適配的插塊，本實用新型採用在螺栓內設卡塊卡住被連接件的機械防鬆結構設計，當螺栓與被連接件連接時卡塊伸出卡在被連接件上，實現螺栓與被連接件的機械咬合防鬆，降低螺栓在實際的使用中出現鬆動的機率，從而提高螺栓安裝的牢固性和穩定性，為用戶的工作使用提供便捷。



07. 一種抗彎折能力強的螺絲 [ CN224718001 ] :

本實用新型公開了一種抗彎折能力強的螺絲，具體涉及螺絲技術領域，包括螺杆以及安裝在螺杆頂部的螺頭，所述螺杆底部設有多組用於增強抗彎性能的加強件，且多組加強件呈環形陣列分佈；每組加強件均包括開設在螺杆底部的裝配槽。本實用新型通過將定型杆旋擰至裝配槽內部，以此在螺杆底部形成多處支撐點，增加截面的慣性矩，從而提升螺杆的抗彎強度，同時環形陣列分佈的定型杆將集中載荷分散到多個點，減少螺杆的局部應力集中，平衡了彎曲力矩產生的拉應力和壓應力，避免單向受力導致的結構失衡，借此提高整體強度和抗彎性能，且多個定型杆均設於螺杆底端內部，使得螺杆外部結構連續且完整，由此可以保證螺杆的使用性能。



08. 一種切削螺栓元件 [ CN224718002 ] :

本申請實施例提供了一種切削螺栓元件，該切削螺栓元件包括：螺栓本體，螺栓本體包括螺柱部和頭部；搭鐵端子，搭鐵端子設有第一安裝結構，搭鐵端子通過第一安裝結構套設在螺柱部上，搭鐵端子靠近頭部設置；鎖緊件，鎖緊件設有第二安裝結構，鎖緊件通過第二安裝結構套設在螺柱部上，搭鐵端子位於鎖緊件和頭部之間，第二安裝結構的尺寸可調地設置，以使鎖緊件具有阻擋搭鐵端子脫離螺柱部的第一狀態，以及具有使搭鐵端子可脫離螺柱部的第二狀態。本申請中的切削螺栓元件作為一種整體進行使用，與普通螺栓存在明顯差異，在搭鐵端子的緊固環節，不會出現使用普通螺栓對搭鐵端子進行緊固的情況，從而避免了搭鐵端子接觸不良的現象。



09. 一種用於強磁選機的防鬆動穿心螺栓安裝結構 [ CN224718003 ] :

本實用新型提供了一種用於強磁選機的防鬆動穿心螺栓安裝結構，包括防鬆動穿心螺栓，其與強磁選機的轉盤呈螺紋連接，所述轉盤包括若干齒板，且齒板兩側設有呈對稱設置的隔塊，若干所述防鬆動穿心螺栓安裝於相鄰隔塊之間的空隙內，並通過防鬆動穿心螺栓螺帽與轉盤相連接。本實用新型利用強磁機壓蓋能夠有效防止防鬆動穿心螺栓因磁場、設備轉動等因素引起的螺栓轉動。



10. 一種石油修井機滑道水準調節裝置用雙頭螺栓 [ CN224718004 ] :

本實用新型公開了一種石油修井機滑道水準調節裝置用雙頭螺栓，涉及機械調節裝置技術領域，包括雙頭螺栓本體、滑道連接管和井架連接管，所述滑道連接管固定連接於滑車滑道，且雙頭螺栓本體連接于滑道連接管和井架連接管之間，所述雙頭螺栓本體中間設置有調節端，且雙頭螺栓本體左側螺紋連接于滑道連接管內部，並且雙頭螺栓本體右側螺紋連接于井架連接管內部，所述雙頭螺栓本體左側設置有卡接端頭，且卡接端頭內部設置有卡接球，並且卡接球卡接于滑道連接管內部構成固定結構。該石油修井機滑道水準調節裝置用雙頭螺栓解決傳統雙頭螺栓易鬆脫的問題，三重防鬆結構使振動工況下鬆脫率降低，水準調節精度提高，適用于石油修井機滑道的穩定調節。



11. 一種攝影器材多功能螺絲 [ CN224718005 ] :

本實用新型公開了一種攝影器材多功能螺絲，包括螺絲體、外螺紋部B和型腔；螺絲體安裝在管材上，螺絲體的頂部一側設置有螺紋柱，螺絲體與螺紋柱之間為一體成型設置，螺紋柱的表面設有外螺紋部A；本實用新型通過螺絲體與螺紋柱、型腔與螺絲體均採用一體成型設置，這種一體化結構設計省去了多個部件之間的組裝步驟，提高了裝配的工作效率；一體化的結構設計避免了螺紋柱、型腔與螺絲體裝配時的粘結，可以有效防止使用者用力過大拆卸螺絲而引起螺紋柱、型腔與螺絲體的脫落分離；通過設置螺絲體外圓的多邊形結構和頂部外螺紋下方的用於安裝和拆卸的通孔，為安裝和拆卸提供了便捷的操作方式。



12. STRAIGHT SHANK END SCREW FOR FOREIGN-OBJECT-DEBRIS (FOD) REDUCTION [ EP3696429 ] :

一種緊固件，包括軸的第一部分（該軸具有螺紋）和軸的第二部分（該軸從軸的第一部分延伸而出，並具有平面曲面）。一種將緊固件固定到E型螺母上的方法，包括以下步驟：將位於E型螺母內的緊固件插入由至少兩個待固定部件限定並貫穿這兩個部件的開口中，其中：緊固件軸的第一部分具有螺紋；並且緊固件軸的第二部分（該軸從軸的第一部分延伸而出）具有平面曲面。

A fastener which includes a first portion of a shaft which defines threads, and a second portion of the shaft, which extends from the first portion of the shaft, includes a planar curved surface. A method for securing a fastener to an e-nut, which includes the step of inserting the fastener positioned within an e-nut into an opening defined by and which extends through at least two components to be secured together, wherein: a first portion of the shaft of the fastener defines threads; and a second portion of the shaft of the fastener, which extends from the first portion of the shaft, defines a curved planar surface.



13. 螺絲接合配置及包括至少一螺絲接合配置之裝置 [ TW202636009 ] :

一種螺絲接合配置，其包括：一第一部件(100)，其具備至少一個螺絲接收部分(101)；一第二部件(200)，其具備一孔(201)，該孔(201)包括一第一帶螺紋孔部分(202)、一第二帶螺紋孔部分(203)及將該第一帶螺紋孔部分(202)與該第二帶螺紋孔部分(203)分開之一非帶螺紋孔部分(204)；以及一螺絲(300)，其包括一螺絲頭(301)及具備一帶螺紋螺絲部分(303)之一螺絲軸桿(302)。該第一部件(100)靠近該第二部件(200)配置，其中該第一帶螺紋孔部分(202)接近該第一部件(100)。該螺絲接合配置可藉由該螺絲(300)之旋轉以在該第二部件(200)相對於該第一部件(100)固定之一第一狀態與該第二部件(200)相對於該第一部件(100)可移動之一第二狀態之間設定。在該第一狀態下，該至少一個螺絲接收部分(101)之一者與該孔(201)對準，且該螺絲軸桿(302)延伸穿過該至少一個螺絲接收部分(101)之該一者並至該孔(201)中，其中該帶螺紋螺絲部分(303)嚙合該第二帶螺紋孔部分(203)，使得該第一部件(100)被夾持在該螺絲頭(301)與該第二部件(200)之間。在該第二狀態下，該螺絲軸桿(302)延伸穿過該第一帶螺紋孔部分(202)，且該帶螺紋螺絲部分(303)定位在該孔(201)之該非帶螺紋孔部分(204)中。



14. 自攻螺絲的螺牙構造 [ TWM687391 ] :

一種自攻螺絲的螺牙構造,用以降低自攻螺絲的切詢阻力。包含:一桿體,該桿體的第一端係具有一帽頭,該帆頭具有一帶動槽,該桿體的第二端係一起始端具有一攻入部,該攻入部具有至少一切劑刃。由該起始端起依序具有一第一牙部、一第一牙部及一第三牙部,該第一牙部與該第一牙部具有相同的第一螺旋方向,該第二牙部的各該牙的牙頂部係各具有複數個缺角,該相鄰牙的該缺角係形成非對齊地錯開,各該缺角各具有一夾角;及該第三牙部係具有與該第一牙部、該第二牙部相反的第二螺旋方向。如此,係可以提高自攻螺絲攻牙效率的功效。



15. Rapid installation screw with radially expanding threads [ US12723615 ] :

一種快速安裝螺絲包含徑向膨脹螺紋。此螺絲可包括多個可拆卸地固定在內軸遠端的獨立螺紋段。在初始狀態下，這些螺紋段的外徑使其能夠滑入螺紋而不與螺絲孔的螺紋嚙合。隨後，對螺絲施加進一步的向下力，使螺紋段與內軸脫離，使內軸能夠在螺紋段之間沿軸向向下移動。內軸的直徑迫使螺紋段徑向向外與螺絲孔的螺紋嚙合。內軸還包括沿徑向佈置的肋條，這些肋條位於螺紋段之間。螺絲頭和內軸的旋轉會對螺紋段施加扭矩，使其也隨之旋轉，從而使螺紋段能夠從螺絲孔中旋出。

A rapid installation screw includes radially expanding threads. The screw may include a number of discrete thread segments removably affixed to a distal end of an internal shaft. Initially, the thread segments may together have an outer diameter that allows them to slide into a screw hole without engaging threads of the screw hole. Thereafter, a further downward force on the screw will disconnect the thread segments from the internal shaft so that the internal shaft can move axially down between the thread segments. The diameter of the internal shaft forces the thread segments radially outward into engagement with the threads of the screw hole. The internal shaft further includes ribs radially oriented around the internal shaft to fit in between the thread segments. Rotation of the screw head and internal shaft will exert torque on the thread segments, causing them to rotate as well, thus allowing the thread segments to unscrew from the threaded hole.



16. FASTENING SYSTEM WITH SEALING ARRANGEMENT [ US20260258829 ] :

一種可變形緊固系統包括被夾緊部件和緊固件，該緊固件包括螺栓，該螺栓具有沿其縱軸延伸的桿部和頭部，頭部表麵包括至少一個嚙合部分以及形成在該至少一個嚙合部分上的一個或多個凸起。所述一個或多個凸起形成於所述至少一個嚙合部分上，且大致靠近桿部。當螺栓旋入螺帽時，所述一個或多個凸起與被夾緊部件的配合面嚙合，從而夾緊被夾緊部件，並在擰緊過程中導致軸向載荷增加，使被夾緊部件發生變形。

A deformable fastening system includes a clamped component and a fastener including a bolt having a shaft portion extending along a longitudinal axis of the fastener and a head portion having a surface including at least one engagement portion and one or more projections formed on the at least one engagement portion. The one or more projections are formed on the at least one engagement portion generally proximate the shaft portion. The one or more projections formed on the at least one engagement portion engage a mating surface of the clamped component to clamp the clamped component when the bolt is moved into a nut member causing an increase in axial load during the tightening cycle to deform the clamped component.



17. BOLT-WASHER ASSEMBLY FOR ATTACHING TRUCK BODY TO FRAME, METHOD AND APPARATUS FOR ASSEMBLING THE BOLT-WASHER ASSEMBLY [ US20260266324 ] :

一種用於將車身結構安裝到車架結構的螺栓和墊圈組件，包括一個帶法蘭頭的高強度螺栓、一個金屬載荷分配墊圈和一個塑膠擋圈。一種用於組裝此螺栓和墊圈組件的方法，包括以下步驟：鍛造一個帶有法蘭頭的高強度螺栓；沖壓一個金屬載荷分配墊圈；沖壓一個塑膠擋圈；以及將金屬載荷分配墊圈和塑膠擋圈組裝到螺栓上。用於預先組裝此螺栓和墊圈組件的裝置，其配置為：將螺栓插入金屬負載分配墊圈；然後，沿著螺栓軸向壓緊塑膠擋圈，將螺栓連同金屬負載分配墊圈一起插入塑膠擋圈。

A bolt and washer assembly adapted for the purpose of mounting automotive body structures to frame structures includes a flanged head high strength bolt, a metal load distributing washer, and a plastic retaining washer. A method for assembling a bolt and washer assembly, adapted for the purpose of mounting automotive body structures to frame structures, includes the following steps: forging a high strength bolt having a flanged head, stamping a metal load distributing washer, stamping a plastic retaining washer, and assembling a metal load distributing washer and a plastic retaining washer to the bolt. An apparatus for pre-assembling a bolt and washer assembly is configured to: insert the bolt into the metal load distributing washer, and insert the bolt, coupled with the metal load distributing washer, into the plastic retaining washer by pressing the plastic retaining washer along the bolt's axial direction.



18. Hidden recess furniture screw and driver system [ US20260266325 ] :

一種緊固件和專用驅動器，該緊固件包括一個帶有中心孔的緊固件頭和一個從與緊固件頭連接處延伸出來的緊固件本體。此緊固件本體沿其長度方向設有一個內腔，一個彈簧偏置的柱塞可在該內腔內滑動，其位置可在第一位置和第二位置之間切換。在第一位置，柱塞的表面與孔相匹配；在第二位置，柱塞與孔保持一定距離。驅動器可拆卸地連接到緊固件上，用於按下柱塞並將扭矩傳遞給緊固件，從而實現無損安裝。

A fastener and a specialized driver, the fastener comprising a fastener head with aperture centered therein and fastener body extending from connection with the fastener head. The fastener body has an interior cavity along a length of the fastener body and a spring biased plunger is slidable within an interior cavity of the fastener body between a first position where the plunger has a surface configured to fit within the aperture and in a second position the plunger is spaced apart from the aperture. The driver is removably coupleable to the fastener to depress the plunger and transfer torque to the fastener for installation without damage to the fastener.

----



二、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：

本項分類號(F16B039)之專利包括『一種多向六角螺母、一種航空發動機燃燒室前支撐螺栓緊固結構、防鬆脫螺栓連接元件及其裝配方法、防振錘、一種交通設施用防鬆螺栓、一種單冷龍頭防鬆止退安裝螺母、具有正向鎖止固定端部的連接杆、一種防脫螺絲用穩固機構、一種簡易的用於附牆調節螺杆螺母防鬆裝置、一種平行連杆關節扭力調節的防鬆裝置、自鎖式雙向防鬆動螺母、一種帶有自鎖結構的防鬆螺母、一種金屬螺紋連接件的防鬆脫強化裝置、一種風電變速箱用夾持式防鬆螺母、振打自鎖型螺栓螺母結構、一種自鎖式螺母結構、鎖附組件與裝配體、Fastener restraint assembly to prevent rotational loosening of mechanical fasteners, fastener and method、Locking structure and buckling washer』等專利，以下為本期專利摘要說明。

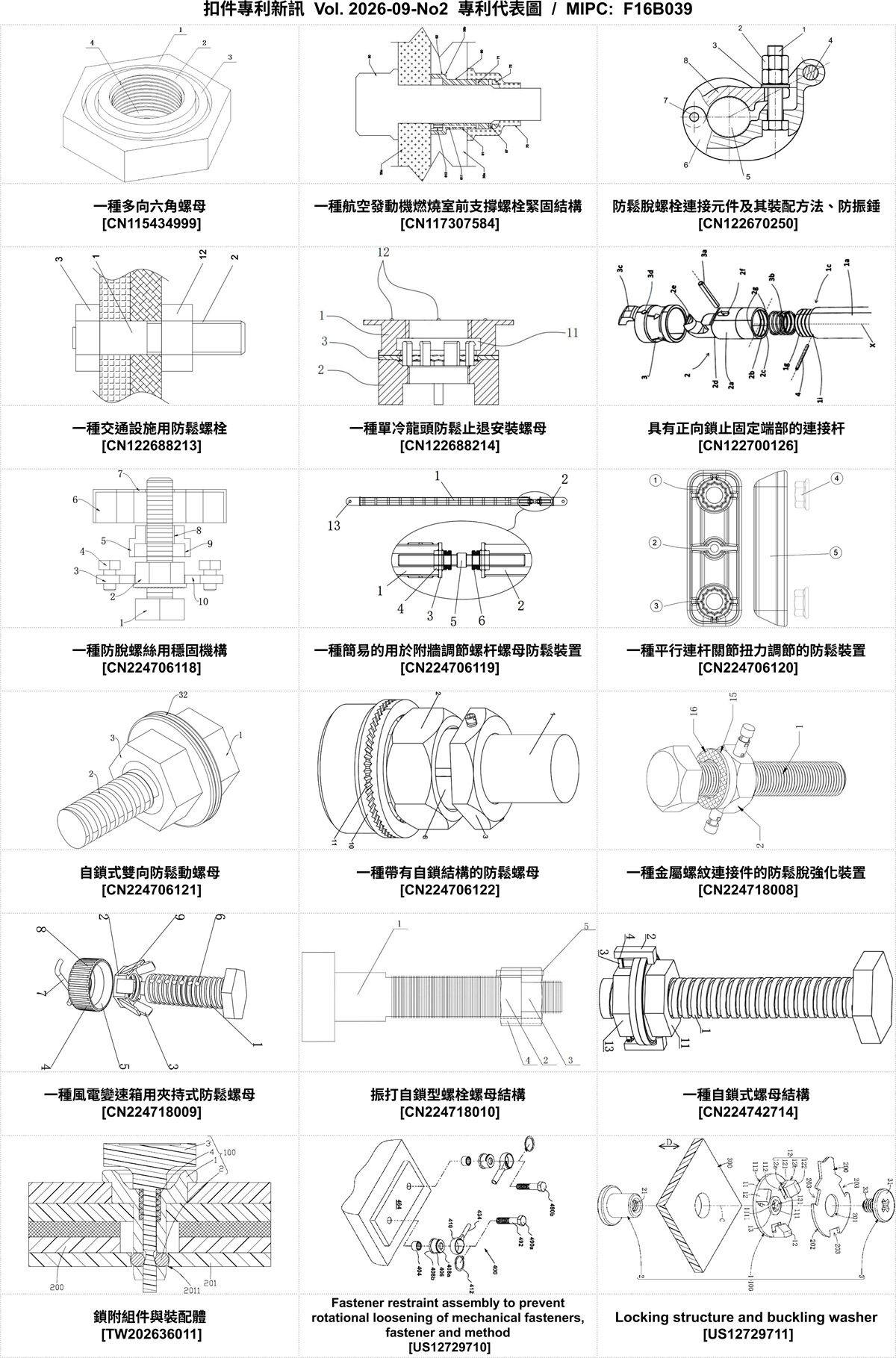

#專利代表圖 :

----



#專利摘要：



01. 一種多向六角螺母 [ CN115434999 ] :

本發明一種多向六角螺母公開了一種通過內滑槽和中滑槽相配合能夠提供三個自由度的旋擰方向，方便扳手在狹窄空間中進行挪動旋擰，同時能夠通過膠套和滑動環相配合對螺杆鎖緊，增強螺杆穩定性的多向六角螺母，其特徵在於內螺套一端端面上開有滑動腔，滑動腔為環狀空腔，限位環置於滑動腔的內部，滑動環蓋合置於滑動腔的口部，且和滑動腔內部的限位環相連接，所述滑動環的環寬小於限位環的環寬，所述限位環由橡膠材質製成，膠套置於內螺套的內壁上，且位於內螺套的一端，所述膠套通過氣孔和滑動腔內部相連通，內螺套的內壁上開有螺紋。



02. 一種航空發動機燃燒室前支撐螺栓緊固結構 [ CN117307584 ] :

本發明公開了一種航空發動機燃燒室前支撐螺栓緊固結構，包括螺栓、定位套、鎖母，在定位套上設有用於防止鎖母在套設在圓筒底端後發生轉動的上防轉元件以及下防轉元件；鎖母在逐漸套設在定位套底端過程中，下防轉組件的執行部被頂起；在燃燒室機匣與前支撐對接時，燃燒室機匣下壓上防轉組件，使上防轉組件的執行部下壓；通過上防轉元件、下防轉元件來防止鎖母轉動，在燃燒室機匣與前支撐對接後，將螺栓從燃燒室機匣側插入與定位套、鎖母螺栓連接，實現對前支撐的緊固即可。本發明能夠適用於狹小密閉空間的緊固連接，且鎖母與定位套間採用非螺紋連接，能夠避免對鎖母和定位套造成損壞，可實現無損拆卸。



03. 防鬆脫螺栓連接元件及其裝配方法、防振錘 [ CN122670250 ] :

本申請提供了一種防鬆脫螺栓連接元件及其裝配方法、防振錘，涉及螺栓連接技術領域，包括螺栓、被連接件、形狀記憶合金墊圈及旋合於螺栓的緊固件，形狀記憶合金墊圈套設於螺栓上並位於緊固件與被連接件之間；形狀記憶合金墊圈的厚度被配置為在環境溫度觸發形狀記憶合金墊圈的相變時，形狀記憶合金墊圈產生的回復量足以補償螺栓連接元件的預期軸向形變量；而形狀記憶合金墊圈的有效環形截面積被配置為在環境溫度觸發形狀記憶合金墊圈的相變時，形狀記憶合金墊圈產生的恢復力大於或等於螺栓連接元件的預期預緊力損失量。由此，本申請實現了基於墊圈幾何尺寸與螺栓連接系統失效模式深度耦合的預緊力主動補償，可有效防止非旋轉鬆動。



04. 一種交通設施用防鬆螺栓 [ CN122688213 ] :

本發明提供了一種交通設施用防鬆螺栓，涉及緊固件技術領域，包括螺栓柱，螺栓柱下端設置外螺紋段，螺栓柱上端設置螺栓頭，螺栓頭中心設置第一螺紋孔，第一螺紋孔下端延伸至外螺紋段內並設置中心孔，中心孔內設置滑動環，滑動環底部通過復位彈簧與中心孔底壁連接，第一螺紋孔內螺紋連接有調節柱，調節柱下端設置錐形頭，滑動環外壁設置若干第一滑動孔，第一滑動孔內滑動設置防鬆杆，外螺紋段外部螺紋連接有螺母，螺母上端中心設置防鬆孔，外螺紋段外壁設置若干長條連接孔，防鬆杆一端延伸至長條連接孔內。本發明中，通過錐形頭推動防鬆杆，使得防鬆杆的下表面壓緊防鬆孔底壁，實現對螺母的周向鎖緊，防止螺母在振動工況下發生周向回轉鬆動。



05. 一種單冷龍頭防鬆止退安裝螺母 [ CN122688214 ] :

本發明公開了一種單冷龍頭防鬆止退安裝螺母，其結構由三個部件構成，包括上拼緊螺母、下固定螺母以及設置於兩者之間的止退墊片；三者通過連接結構同軸組裝為一個整體元件；上拼緊螺母與止退墊片之間設有第一齒形嚙合結構，該結構被配置為允許二者沿擰緊方向相對轉動並阻止二者沿鬆脫方向相對轉動；止退墊片與下固定螺母之間設有第二齒形嚙合結構，該結構被配置為在防鬆工作狀態下阻止二者在擰緊方向和鬆脫方向上相對轉動。本發明通過雙螺母與止退墊片的組合結構，並結合第一齒形嚙合結構和第二齒形嚙合結構的設計，實現雙重防鬆止退，能夠有效防止安裝螺母在工作過程中發生周向轉動而鬆動，顯著提升單冷龍頭安裝的穩定性和可靠性。



06. 具有正向鎖止固定端部的連接杆 [ CN122700126 ] :

一種連接杆（1），其可拆卸的掛鉤（2）螺接於螺紋（1g）上，螺紋（1g）設置於連接杆（1）的圓柱形主體（1a）的一端（1c）以及圓柱形主體（1a）的肩部（1f）之間。可拆卸的掛鉤（2）具有直截面的直管（2a），其包括：在一端，具有抵靠於肩部的端緣（2b）以及與螺紋（1g）連接的內螺紋（2c），所述連接延伸至整個螺紋（1g）；以及在另一端，具有一基部（2d），界定掛鉤開口的鉤部（2e）由基部（2d）延伸。可拆卸的掛鉤（2）的直管（2a）的端緣（2b）與圓柱形主體（1a）的肩部（1f）各具有至少一相對設置的腔，相對設置的兩個腔共同形成一榫眼，其中至少一個榫眼設置有構成榫頭的正向鎖止裝置（4,4a）。



07. 一種防脫螺絲用穩固機構 [ CN224706118 ] :

本實用新型涉及螺絲技術領域，公開了防脫螺絲用穩固機構，包括螺絲主體，所述螺絲主體的外部轉動連接有防鬆脫螺母。該防脫螺絲用穩固機構使用時，將螺絲主體插入至連接孔位中後，接著可以將防鬆脫螺母旋入至螺絲主體的外部鎖緊，通過利用螺絲主體和防鬆脫螺母對分體的兩個部件之間進行輔助連接固定，在防鬆脫螺母鎖緊後，可以在防鬆脫螺母外側的三組固定座上，使用連接螺栓旋入至螺紋孔，並抵緊至防鬆脫螺母的旋緊安裝面上後，通過設置的三組可以增加防鬆脫螺母在旋緊安裝面的摩擦力，安裝過程無需再次開孔，抵緊固定即可，方便對防鬆脫螺母進行二次穩固，解決的是不便於對防脫螺絲穩固機構進行安裝的問題。



08. 一種簡易的用於附牆調節螺杆螺母防鬆裝置 [ CN224706119 ] :

本實用新型提供一種簡易的用於附牆調節螺杆螺母防鬆裝置。所述簡易的用於附牆調節螺杆螺母防鬆裝置包括：長附牆杆、短附牆杆、兩個封口板、兩個固定螺母、調節螺杆、兩個鎖緊螺母和防鬆機構，兩個所述封口板分別固定安裝在長附牆杆和短附牆杆相互靠近的一端，兩個所述固定螺母分別固定安裝在兩個封口板上，所述調節螺杆螺紋安裝在兩個固定螺母內，所述調節螺杆的兩端分別延伸至長附牆杆和短附牆杆內，兩個所述鎖緊螺母均螺紋套設在調節螺杆上。本實用新型提供的簡易的用於附牆調節螺杆螺母防鬆裝置結構簡單，操作方便，能夠有效防止調節螺杆和螺母鬆動，保證附牆連接穩定性和安全性的優點。



09. 一種平行連杆關節扭力調節的防鬆裝置 [ CN224706120 ] :

本實用新型公開了一種平行連杆關節扭力調節的防鬆裝置，屬於機械連接結構技術領域。該裝置包括平行設置的兩個連杆和兩側夾板組成的關節結構，以及穿過夾板和連杆的轉軸螺栓和調節螺母。其主要改進在於：設置有一防鬆蓋板，該防鬆蓋板可拆卸地固定連接在夾板上，且設有兩個與調節螺母外形及位置相匹配的限位凹槽。當防鬆蓋板安裝就位時，其上的限位凹槽能夠套入並卡住調節螺母，有效防止螺母在關節轉動過程中發生鬆脫。本實用新型結構簡單，成本低廉，能在不影響扭力調節功能的前提下，可靠地防止螺母鬆動，保持關節扭力穩定，延長使用壽命。



10. 自鎖式雙向防鬆動螺母 [ CN224706121 ] :

本實用新型公開了一種自鎖式雙向防鬆動螺母，屬於緊固件技術領域。螺母包括轉動螺母及固定在其頂部的轉動按鈕，轉動螺母的內部容納腔室中設置有防鬆機構。所述防鬆機構包括依次疊設的防鬆圈、尼龍圈和防鬆環；所述防鬆圈的端面設置有輻射狀紋路，所述防鬆環固定於容納腔室的內壁，用於對尼龍圈進行軸向限位，所述尼龍圈被夾持於防鬆圈與防鬆環之間。本實用新型通過尼龍圈對螺紋杆形成的徑向彈性鎖緊，以及防鬆圈的輻射狀紋路與待連接部件形成的軸向摩擦鎖緊，實現了雙重協同防鬆，解決了現有單一防鬆結構在複雜振動衝擊下易失效的問題，具有結構緊湊、安裝便捷、防鬆可靠性高的有益效果。



11. 一種帶有自鎖結構的防鬆螺母 [ CN224706122 ] :

本實用新型涉及螺母技術領域，尤其涉及一種帶有自鎖結構的防鬆螺母，包括有螺栓、第一螺母和第二螺母，所述第一螺母和所述第二螺母依次旋合於所述螺栓的外螺紋上。通過第一螺母與第二螺母之間的錐形壓槽與弧形抱爪的配合，形成機械互鎖結構，在旋緊過程中迫使弧形抱爪徑向收縮並咬合於螺栓螺紋上，有效防止螺母軸向竄動和周向回轉，同時，通過在第二螺母上設置可調節的螺紋頂杆，進一步對螺栓外壁施加徑向鎖緊力，實現對第二螺母的獨立機械鎖定，該機械互和鎖徑向頂緊的雙重防鬆機制協同作用，大幅提高了螺紋連接在振動、衝擊和交變載荷工況下的抗鬆動能力。



12. 一種金屬螺紋連接件的防鬆脫強化裝置 [ CN224718008 ] :

本實用新型涉及金屬螺紋連接件技術領域，且公開了一種金屬螺紋連接件的防鬆脫強化裝置，包括螺紋連接杆本體，螺紋連接杆本體的表面螺紋連接有螺母，螺紋連接杆本體的兩側均開設有插接孔，螺母內腔的兩側均開設有穿插孔。該金屬螺紋連接件的防鬆脫強化裝置，通過將螺母旋轉至螺紋連接杆本體的預定位置後，推動套筒兩側的把手，使插接杆沿套筒內部滑動，當插接杆穿過螺母的穿插孔並進入螺紋連接杆本體的插接孔時，可通過按動卡接塊，使其帶動蓄力彈簧收縮至槽口的內部，並從第一卡接槽的內部脫離，隨後通過移動插接杆使其插入插接孔的內部後，通過蓄力彈簧的復位作用，卡接塊卡入第二卡接槽的內部，從而實現對插接杆的固定。



13. 一種風電變速箱用夾持式防鬆螺母 [ CN224718009 ] :

本實用新型公開了一種風電變速箱用夾持式防鬆螺母，涉及緊固件技術領域。該一種風電變速箱用夾持式防鬆螺母，包括：螺栓本體，還包括：螺母本體，螺紋設置於螺栓本體上，所述螺母本體沿螺栓本體軸向移動。該一種風電變速箱用夾持式防鬆螺母，通過轉動螺母本體，使螺母本體在螺栓本體上進行移動，使彈性夾持臂與變速箱表面擠壓固定，之後在轉動鎖緊套，鎖緊套在轉動的過程中對彈性夾持臂表面進行擠壓，在鎖緊套上傾斜面的配合下，彈性夾持臂進行收縮並對螺母本體施加壓塊，使得螺母本體與螺栓本體上的螺紋與螺紋槽緊密地擠壓貼合，增加了螺紋與螺紋槽之間的摩擦力，有效防止螺母出現鬆動的情況，提高了螺母本體的固定效果。



14. 振打自鎖型螺栓螺母結構 [ CN224718010 ] :

本實用新型涉及螺栓技術領域，具體是一種振打自鎖型螺栓螺母結構。包括階梯螺栓、第一螺母和第二螺母，第一螺母套在階梯螺栓的正旋螺紋上，反旋螺紋套在反旋螺紋上，在第一螺母和所述第二螺母上設徑向貫通的銷孔，銷孔中插設有防止兩螺母相對轉動的銷釘。通過設置平面貼合的螺母端面並結合銷釘鎖止，提供了一種機械互鎖的防鬆機制。該機制不依賴於錐面摩擦，有助於降低因摩擦面磨損或工況變化導致鎖緊力衰減的可能性，從而提升在複雜振動環境下鎖緊效果的穩定性。同時，平面結構便於加工，有助於降低製造工藝難度。在保持安裝與拆卸便利性的基礎上，該結構旨在提供一種更為直接、剛性的鎖止方式。



15. 一種自鎖式螺母結構 [ CN224742714 ] :

本實用新型公開了一種自鎖式螺母結構，涉及螺母技術領域，包括螺栓、正旋螺母和反旋螺母，所述正旋螺母的內壁與螺栓的外壁螺紋連接，所述反旋螺母的內壁與螺栓的外壁螺紋連接，所述正旋螺母的底端固定連接有第一嵌合塊，所述第一嵌合塊的外壁與反旋螺母的內壁滑動連接。本實用新型通過正旋螺母和限位機構之間的配合，達到了在對兩個螺母進行連接時，不會出現連接干涉的現象，在對正旋螺母和反旋螺母進行限位時，通過限位機構與正旋螺母外壁開設的滑槽進行連接，使限位機構可以在滑槽內繞著正旋螺母周向轉動一圈，不會產生干涉，以此方便限位機構與固定機構進行連接。



16. 鎖附組件與裝配體 [ TW202636011 ] :

一種鎖附組件與裝配體，鎖附組件包括套筒、鎖緊件、限位件和彈性件。套筒設有安裝通孔與限位通孔，安裝通孔沿軸向貫通，限位通孔設於套筒周向壁面，且兩者連通；套筒端面設有收容部。鎖緊件安裝於限位通孔。限位件安裝於安裝通孔，包括第一引導部與限位凸起，第一引導部與限位通孔位於相同高度；限位凸起與套筒的端面抵接，且可隨限位件的轉動沿套筒的端面移至收容部。彈性件安裝於限位件與腔體內，可對套筒施力，使限位凸起落入收容部，且第一引導部推動鎖緊件於限位通孔內向外移動。本鎖附組件鎖附時無需輔助工具，鎖附過程簡單。



17. Fastener restraint assembly to prevent rotational loosening of mechanical fasteners, fastener and method [ US12729710 ] :

嚙合接頭連接到旋轉緊固件上，並錨固在相對於緊固件靜止的點上。旋轉聯軸器將嚙合接頭連接到錨固構件上，使得所述嚙合接頭能夠相對於錨固構件，繞著緊固件軸線，在旋轉緊固件鬆動的方向上單向旋轉，從而防止緊固件自行鬆動。

An engagement fitting attaches to a rotational fastener, and is anchored to a point stationary relative to the fastener. A rotational coupling attaches the engagement fitting to an anchor member, allowing uni-directional rotation of said engagement fitting on the rotational fastener, relative to the anchor member, about the fastener axis, in a loosening direction of said rotational fastener, to prevent self-loosening of the fastener.



18. Locking structure and buckling washer [ US12729711 ] :

本發明提供一種鎖定結構和屈曲墊圈。此鎖定結構用於鎖定具有通孔的物體。此鎖定結構包括螺柱套筒、屈曲墊圈和螺絲。屈曲墊圈設置在螺柱套筒上，此屈曲墊圈包括承載部和多個鉤部。承載部具有穿透孔，鉤部從承載部延伸並設置在穿透孔的外部。屈曲墊圈的承載部用於承載物體，鉤部用來固定物體。螺絲穿過物體的通孔和屈曲墊圈的穿透孔旋入螺柱套筒，使物體被鉤部鎖定。

A locking structure and a buckling washer are provided. The locking structure is provided for locking an object having a thru-hole. The locking structure includes a stud sleeve, a buckling washer, and a screw. The buckling washer is disposed on the stud sleeve, and the buckling washer includes a carrying portion and a plurality of hook portions. The carrying portion has a penetrating hole, and the hook portions extend from the carrying portion and are arranged outside of the penetrating hole. The carrying portion of the buckling washer is configured to carry the object, and the hook portions are configured to retain the object. The screw is configured to be screwed in the stud sleeve by passing through the thru-hole of the object and the penetrating hole of the buckling washer, such that the object is locked by the hook portions.
----



三、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：

本項分類號(F16B037)之專利包括『用於有效密封的壓鉚螺母安裝結構、一種應用於夾芯結構面板的連接結構及其裝配方法、一種下水器螺母結構、一種用於汽車鈑金間隙調節的全塑膠件驅動結構、一種防打滑的鉚接螺母、一種適用于薄鈑金的單邊拉鉚螺母結構、防鬆動螺母、一種緊鎖型耐磨螺紋螺套、旋入方向式自鎖螺母組、一種防鬆螺母、NUT RETAINER ASSEMBLIES FOR BLIND FASTENER SYSTEMS, BLIND FASTENER SYSTEMS AND METHODS FOR ASSEMBLING NUT RETAINER ASSEMBLIES ON SUBSTRATES、薄型緊固組裝件及緊固結構、Quarter turn retainer、QUICK INSTALL NUT、QUICK INSTALL NUT、BOLT ASSEMBLY、BLIND NUT AND ATTACHMENT STRUCTURE OF BLIND NUT』等專利，以下為本期專利摘要說明。

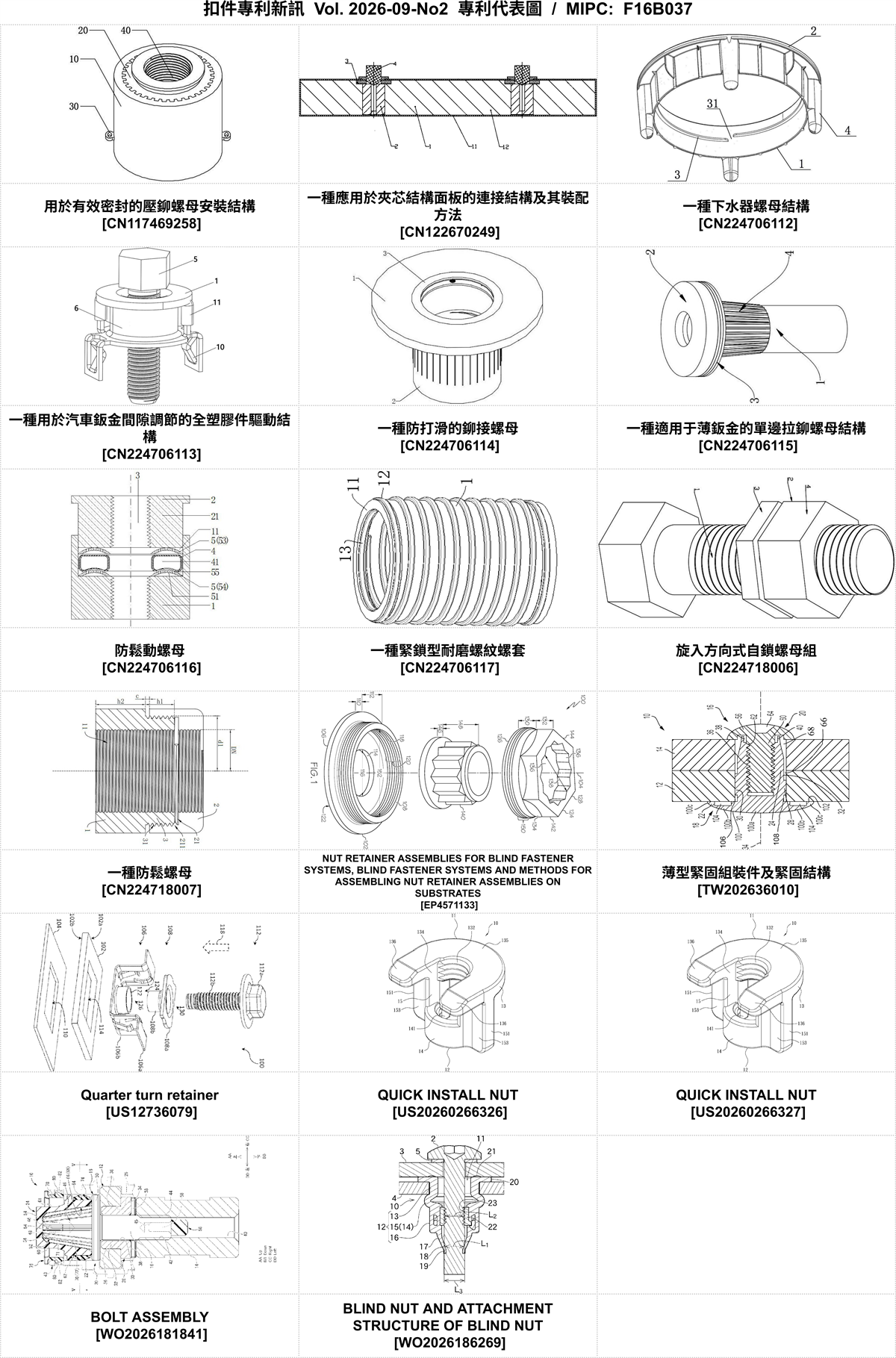

#專利代表圖 :

----



#專利摘要：



01. 用於有效密封的壓鉚螺母安裝結構 [ CN117469258 ] :

本發明涉及壓鉚螺母領域，尤其涉及用於有效密封的壓鉚螺母安裝結構，包括：罩體、嵌套設置於罩體內部的螺母本體，螺母本體沿著罩體的內壁直線移動，螺母本體與罩體的接觸面開設有內部存儲有密封流體的暫存腔，螺母本體的內部開設有內流道，內流道的一端與暫存腔連通，內流道的另一端貫穿出螺母本體的側壁，螺母本體沿著罩體的內壁伸出驅使內流道遠離暫存腔的一端從罩體的內部突出時，內流道將暫存腔內部的密封流體導至外部。本發明通過設置的嵌套設置的罩體與螺母本體，實現了以移動來形成擠壓，進而驅使暫存腔內部的密封流體進入內流道的目的，通過密封流體來對連接面形成封口，保證結構件之間的密封性。



02. 一種應用於夾芯結構面板的連接結構及其裝配方法 [ CN122670249 ] :

本發明公開了一種應用於夾芯結構面板的連接結構及其裝配方法，涉及複合材料連接技術領域，連接結構包括螺套、滑塊和限位環；螺套的第一端設有操作槽和多個滑槽，每個滑槽內裝配有滑塊；限位環包括限位部和支撐部，支撐部的軸向長度與蒙皮厚度匹配，限位環中部設有操作孔與操作槽連通。閉合狀態下，滑塊的卡接端不超出螺套外周面，多個滑塊的操作端合圍形成操作空間；卡接狀態下，滑塊的卡接端伸出滑槽外凸于螺套周向側壁。本發明通過滑塊伸縮形成機械錨固，解決現有技術中夾芯結構面板安裝連接結構時容易出現粘接鬆動和蒙皮分層問題，本申請的螺套自帶螺紋孔，免去打孔攻絲工序。



03. 一種下水器螺母結構 [ CN224706112 ] :

本實用新型涉及一種下水器螺母結構，屬於下水器配件領域。該下水器螺母結構包括殼體，殼體上具有豎向鏤空設計的螺紋孔，螺紋孔內壁設有一圈螺紋，殼體外側豎向設有供手持的凸柱，凸柱向下延長伸出至殼體下方空間。本實用新型結構設計合理，安裝方便，使用簡單。相比現有技術中多圈螺紋的設計，結構更加簡單，有利於生產製造；通過在殼體外側設置向下延伸的凸柱，使用者可以直接握住凸柱來轉動螺母結構，相比傳統需要直接轉動環狀螺母的方式，操作更加方便且省力。



04. 一種用於汽車鈑金間隙調節的全塑膠件驅動結構 [ CN224706113 ] :

本實用新型提供一種用於汽車鈑金間隙調節的全塑膠件驅動結構，包括調節法蘭螺母，調節法蘭螺母內開設有第一內孔，在第一內孔中間形成容納驅動元件的腔體，在調節法蘭螺母上方形成放置上鈑金的空間；驅動元件通過壓配的方式安裝在第一內孔上，驅動元件內開設有第二內孔，調節螺栓穿過第二內孔並與驅動元件產生干涉，當調節螺栓旋轉時帶動驅動元件上升或下降；調節本體安裝在調節法蘭螺母的外側，並連接在下鈑金上。本實用新型通過將驅動元件裝入調節法蘭螺母中形成干涉，實現了鈑金與鈑金之間的自動調節與連接的目的；當調節法蘭螺母抬升到所需高度後，調節螺栓繼續鎖緊，驅動元件內部限位凸台會軸向變形，完成鎖緊，無需額外操作。



05. 一種防打滑的鉚接螺母 [ CN224706114 ] :

本實用新型涉及拉鉚螺母技術領域，具體為一種防打滑的鉚接螺母，包括連接盤，所述連接盤底面設置有螺母本體，所述連接盤的端面開設有安裝槽，所述安裝槽中配合安裝有支撐元件，所述支撐元件包括彈簧，所述安裝槽的內腔底面均勻分佈有四個彈簧，四個所述彈簧的端面分別安裝有連接環一；本實用新型通過在防打滑的鉚接螺母中設置支撐元件，在裝置使用時通過上述結構之間相互配合，實現了改變傳統穿插墊片的安裝方式，達到了提高了安裝效率的效果。



06. 一種適用于薄鈑金的單邊拉鉚螺母結構 [ CN224706115 ] :

本實用新型適用於拉鉚螺母技術領域，提供了一種適用于薄鈑金的單邊拉鉚螺母結構，包括：單邊拉鉚螺母本體，單邊拉鉚螺母本體的頂部設有防偏轉機構，單邊拉鉚螺母的中部設有加固機構；本實用新型中，通過設計防偏轉機構，包括緩衝片、防滑塊和連接片，有效防止了單邊拉鉚螺母在使用過程中發生偏轉或鬆動，確保了螺母與鈑金的穩定連接，從而提高了整體固定效果，延長了使用壽命，該防偏轉機構能夠降低螺母與鈑金之間的摩擦和磨損，減少了因偏移或鬆動帶來的潛在風險，增強了螺母結構在長期使用中的可靠性。



07. 防鬆動螺母 [ CN224706116 ] :

本實用新型涉及螺母技術領域，名稱是防鬆動螺母，包括下面的下螺母和上面的上螺母，所述的下螺母和上螺母中間分別具有上下貫通的螺母腔，所述的螺母腔是擰進螺栓的部位，在螺母腔內部的周圍是螺紋，所述的下螺母上面中間具有圓柱形的凹槽，所述的上螺母下面具有深入進凹槽中的圓柱頭，所述的圓柱頭和凹槽的周圍是配合的，在圓柱凹槽裡面還有一個圓環形的皮囊，所述的皮囊具有空腔，並在空腔裡面還填充有螺母粘接膠，當上螺母向下擰進時，所述的圓柱頭擠壓皮囊並使得皮囊破碎，螺母粘接膠流淌在螺母螺紋上和所要安裝的螺栓側面並將螺母和螺栓進行粘接。具有防鬆動效果更好的優點。



08. 一種緊鎖型耐磨螺紋螺套 [ CN224706117 ] :

本實用新型涉及螺紋螺套技術領域，且公開了一種緊鎖型耐磨螺紋螺套；本新型方案，包括螺紋螺套，所述螺紋螺套的上下兩側均設置有一組鎖緊環，所述鎖緊環的外側安放有第一耐磨防滑圈，所述鎖緊環的內側壁安放有第二耐磨防滑圈；本實用新型通過在螺紋螺套上下兩側的鎖緊環外、內側，分別設置第一耐磨防滑圈和第二耐磨防滑圈，實現“螺套與外部物件”“螺套與外部螺栓”的雙重貼合，貼合面摩擦力顯著提升，能有效抵抗振動、衝擊，避免連接鬆動，大幅提高鎖緊穩定性；並且第一、第二耐磨防滑圈通過“定位柱配合卡環”結構與鎖緊環卡接固定，磨損後無需更換整個螺套，可直接拔下舊防滑圈更換新件，縮短維護時間，降低備件成本。



09. 旋入方向式自鎖螺母組 [ CN224718006 ] :

本實用新型涉及螺栓技術領域，公開了旋入方向式自鎖螺母組，包括螺栓本體和套接於螺栓本體上的自鎖螺母；所述自鎖螺母包括薄螺母和套接于薄螺母上的厚螺母；所述薄螺母的頂部設有套接於螺栓本體上的凸環，所述厚螺母的底部設有與凸環抵接配合的環狀凹槽，所述凸環上均勻設有若干個缺口。本實用新型與現有技術相比的優點在於：可以將螺母鎖定在螺栓上，不會因震動而松脫。



10. 一種防鬆螺母 [ CN224718007 ] :

本申請公開了一種防鬆螺母，涉及螺母的技術領域，其包括主螺母，頂部固設有拉緊筒體，拉緊筒體內徑與主螺母內徑相同，拉緊筒體和主螺母的周向內壁開設有主螺紋；副螺母，內徑與主螺母內徑相同，周向內壁底部開設有拉緊環槽，拉緊環槽供拉緊筒體插入在內；拉緊筒體周向外壁分佈有副螺紋，拉緊環槽周向內壁分佈有拉緊螺紋，拉緊螺紋與副螺紋配合；主螺紋還分佈在副螺母的周向內壁；主螺紋和拉緊螺紋導程不同。本申請具有提高放鬆螺母的自鎖性和使用壽命的效果。



11. NUT RETAINER ASSEMBLIES FOR BLIND FASTENER SYSTEMS, BLIND FASTENER SYSTEMS AND METHODS FOR ASSEMBLING NUT RETAINER ASSEMBLIES ON SUBSTRATES [ EP4571133 ] :

一種螺帽固定器組件包括黏合墊圈和螺帽固定器。黏合墊圈包括凸緣部分、墊圈連接部分、第一內表面、第二內表面和黏合面。第一內表面與凸緣部分相連，限定一個孔。第二內表面與墊圈連接部分相連，包含內螺紋。黏合面與凸緣部分相連。螺帽固定器包括固定器連接部分、螺帽固定部分、第一外表面和第三內表面。第一外表面與固定器連接部分相連。第三內表面與固定器連接部分和螺帽固定部分相連。第三內表面限定一個中心孔。本發明也公開了其他螺帽固定器組件、盲孔緊固件系統及其相關方法。

A nut retainer assembly includes a bond washer and a nut retainer. The bond washer includes a flange portion, a washer coupling portion, a first interior surface, a second interior surface and a bonding surface. The first interior surface is associated with the flange portion and defines an aperture. The second interior surface is associated with the washer coupling portion and includes internal threads. The bonding surface is associated with the flange portion. The nut retainer includes a retainer coupling portion, a nut retaining portion, a first exterior surface and a third interior surface. The first exterior surface is associated with the retainer coupling portion. The third interior surface is associated with the retainer coupling portion and the nut retaining portion. The third interior surface defines a central opening. Other nut retainer assemblies, blind fastener systems and methods associated therewith are also disclosed.



12. 薄型緊固組裝件及緊固結構 [ TW202636010 ] :

一種用於將至少二種材料固定在一起的緊固組裝件，該緊固組裝件具有：螺釘，其具有外部帶螺紋的柄及放大的頭；以及螺帽，其具有內部有盲孔的柄。該盲孔係內部帶螺紋以螺紋狀地接收該螺釘之外部帶螺紋的柄。該螺帽在柄之與具有盲孔之開口的末端相對的末端上具有放大的頭。且該螺帽的放大的頭具有外表面及內表面。在該螺帽的柄周圍可設置有密封構件。該螺帽的柄從該螺帽之放大的頭的內表面延伸出並遠離之，且該內表面可包含圍繞該柄的凹陷。該螺帽具有經電鍍的外表面。



13. Quarter turn retainer [ US12736079 ] :

本發明描述了一種緊固件組件，該組件透過螺紋緊固件將具有第一開口的第一部件固定到具有第二開口的第二部件上。此緊固件組件可以是兩件式組件，包括第一保持架和第二保持架。第一保持架包括主體部分和延伸到主體部分凹槽內的套筒。主體部分包括一個或多個彈性連接到主體部分側壁的外側保持腿，以接合第一開口或第二開口。第二保持架包括底座和從底座延伸出來的套筒。套筒限定了一個螺紋腔，該螺紋腔的尺寸和形狀適合容納螺紋緊固件並與之螺紋接合。第二保持架被配置為繞旋轉軸在凹槽內從第一位置旋轉到第二位置。

Described is a fastener assembly to secure a first component having a first opening to a second component having a second opening via a threaded fastener. The fastener assembly may be a two-piece assemble having a first retainer and a second retainer. The first retainer includes a body portion and a sleeve extending into a recess of the body portion. The body portion includes one or more outer retaining legs resiliently coupled to a sidewall of the body portion to engage the first opening or the second opening. The second retainer includes a base and a sleeve extending from the base. The sleeve defines a threaded cavity that is sized and shaped to receive and threadedly engage the threaded fastener. The second retainer is configured to rotate within the recess about an axis of rotation from a first position to a second position.



14. QUICK INSTALL NUT [ US20260266326 ] :

一種快速安裝螺母。此螺帽包括入口端、出口端、與入口端對應的第一螺紋部分以及與出口端對應並與第一螺紋部分連接的第二螺紋部分。第一螺紋部分包括第一槽、形成於第一槽內的第一內螺紋段以及與第一槽徑向連通的第一洩壓空間。第二螺紋部分包括第二槽、形成於第二槽內的第二內螺紋段、與第二槽徑向連接的第二洩壓空間。第一槽和第二槽沿中心軸線交錯設定。第一螺紋部分上設有壓緊壁。傾斜螺母後，將其放置並沿螺紋緊固件移動，然後復位，即可實現快速牢固的緊固。

A quick install nut is provided. The nut includes an entrance end, an exit end, a first threaded portion corresponding to the entrance end, a second threaded portion corresponding to the exit end and connected with the first threaded portion. The first threaded portion includes a first slot, a segment of first internal thread formed in the first slot, and a first relief space communicating with the first slot radially. The second threaded portion includes a second slot, a segment of second internal thread formed in the second slot, and a second relief space communicating with the second slot radially. The first and the second slots are disposed on a central axis in a staggered manner. A compression wall is formed on the first threaded portion. After being tilted, the nut is placed and moved along a threaded fastener and returned to achieve fast and firm fastening.



15. QUICK INSTALL NUT [ US20260266327 ] :

一種快速安裝螺母。此螺帽包括入口端、出口端、與入口端對應的第一螺紋部分以及與出口端對應並與第一螺紋部分連接的第二螺紋部分。第一螺紋部分包括第一槽、形成於第一槽內的第一內螺紋段以及與第一槽徑向連通的第一洩壓空間。第二螺紋部分包括第二槽、形成於第二槽內的第二內螺紋段、與第二槽徑向連接的第二洩壓空間。第一槽和第二槽沿中心軸線交錯設定。第一螺紋部分上設有壓緊壁。傾斜螺母後，將其放置並沿螺紋緊固件移動，然後復位，即可實現快速牢固的緊固。

A quick install nut is provided. The nut includes an entrance end, an exit end, a first threaded portion corresponding to the entrance end, a second threaded portion corresponding to the exit end and connected with the first threaded portion. The first threaded portion includes a first slot, a segment of first internal thread formed in the first slot, and a first relief space communicating with the first slot radially. The second threaded portion includes a second slot, a segment of second internal thread formed in the second slot, and a second relief space communicating with the second slot radially. The first and the second slots are disposed on a central axis in a staggered manner. A compression wall is formed on the first threaded portion. After being tilted, the nut is placed and moved along a threaded fastener and returned to achieve fast and firm fastening.



16. BOLT ASSEMBLY [ WO2026181841 ] :

本發明揭露了一種螺栓組件，可在螺栓緊固過程中及之後抑制工人觸電的風險，並可透過簡單的結構實現防觸電措施。此螺栓組件10包括：螺栓接頭20，其具有螺桿部分16和位於螺桿部分16一端的螺桿頭部分18；以及絕緣防觸電帽24，其與螺栓接頭20分離形成，並可拆卸地組裝到螺桿頭部分18上，以覆蓋螺桿頭部分18的外表面22。螺桿頭部分18具有沿螺桿部分16軸向向外突出的接合軸部分46。防觸電帽24具有凹槽部分66，接合軸部分46嵌入其中。在接合軸部 46 的外周表面 49 和凹槽部 66 的內外周表面 68 上設置有接合部 52，該接合部 52 與設置在另一側的接合部 70 接合，從而防止手指接觸保護帽 24 和螺釘頭部 18 之間發生相對旋轉。

Disclosed is a bolt assembly that can suppress the risk of an electric shock to a worker during and after bolt fastening, and for which a finger-touch-prevention measure can be taken using a simple structure. A bolt assembly 10 comprises: a bolt fitting 20 having a screw shaft portion 16 and a screw head portion 18 provided on one end side of the screw shaft portion 16; and an insulating finger-touch-prevention cap 24 formed separately from the bolt fitting 20 and detachably assembled to the screw head portion 18 to cover an outer surface 22 of the screw head portion 18. The screw head portion 18 has an engagement shaft portion 46 that protrudes in a direction away from the screw shaft portion 16 in the axial direction of the screw shaft portion 16. The finger-touch-prevention cap 24 has a recess portion 66 into which the engagement shaft portion 46 is fitted. An engagement portion 52 provided on one of an outer peripheral surface 49 of the engagement shaft portion 46 and an inner peripheral surface 68 of the recess portion 66 engages with an engaged portion 70 provided on the other, thereby preventing relative rotation between the finger-touch-prevention cap 24 and the screw head portion 18.



17. BLIND NUT AND ATTACHMENT STRUCTURE OF BLIND NUT [ WO2026186269 ] :

本發明提供一種能夠減少水滲入的盲螺帽；以及此盲螺帽的連接結構。圓柱形盲螺帽10內嵌有螺帽22。盲螺帽10下端形成的縮徑部分17呈漏斗狀，向下逐漸變細。由於螺栓抵接部分18的內徑L1小於螺栓22的外徑L3（即螺帽22的內徑L2），當螺栓2穿過螺帽22時，螺栓2與螺栓抵接部分18相互干涉，縮徑部分17被螺栓2擠壓膨脹，螺栓抵接部分18的內表面緊貼螺栓2。

Provided are: a blind nut capable of reducing water intrusion; and an attachment structure of the blind nut. A cylindrical blind nut 10 has a nut 22 embedded therein. A reduced diameter part 17 formed at the lower end of the blind nut 10 has a funnel shape that gradually becomes narrower downward. Since the internal diameter L1 of a bolt abutting portion 18 is narrower than the external diameter L3 of a bolt 22 (the internal diameter L2 of the nut 22), when the bolt 2 passes through the nut 22, the bolt 2 and the bolt abutting portion 18 interfere with each other, the reduced diameter part 17 is pressed and expanded by the bolt 2, and the internal surface of the bolt abutting portion 18 is pressed against the bolt 2.

----



四、以『薄板或板之相互連接或與其平行的帶或桿之連接』(F16B005)為主要IPC分類號之扣件相關專利：

本項分類號(F16B005)之專利包括『塗覆方法以及具有導電塗層的部件、一種適用於複合材料焊接的墊片、具有預棘齒保護特徵部的緊固件、一種定制櫃板材的隱藏式連接結構、緊固件和緊固件組件、FACADE MOUNTING SYSTEM、具異質帽套之固定裝置、雙蓋螺絲定位強化結構、Integrated fastener system、FASTENING PINS, MULTI-PIECE FASTENERS, AND METHODS FOR FASTENING、Fastener、SNAP-LOCK STRUCTURAL CONSTRUCTION PLATFORM、FASTENING STRUCTURE』等專利，以下為本期專利摘要說明。

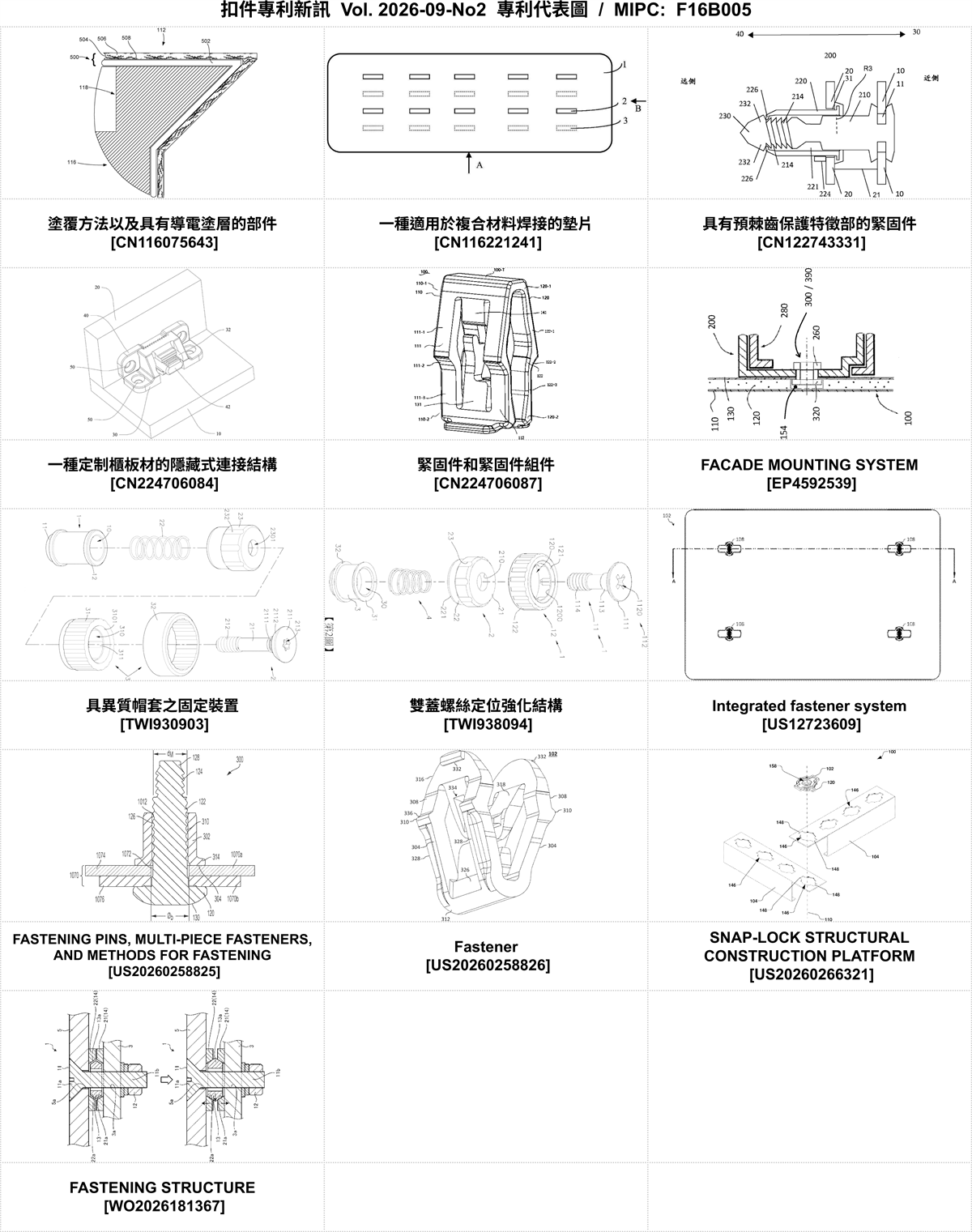

#專利代表圖 :

----



#專利摘要：



01. 塗覆方法以及具有導電塗層的部件 [ CN116075643 ] :

一種由基底金屬和其上的塗層系統(500)製成的金屬部件(112)，其特徵在於，所述塗層系統包括基底金屬上的導電層(502)以及導電層上的樹脂基層(504)，所述樹脂基層包括導電顏料(508)。所述導電顏料(508)在樹脂中形成導電3D網路，這種網路隨機分佈在樹脂中。本發明還提供了一種航空緊固件，所述航空緊固件具有在基底金屬上的鎳閃鍍層以及在鎳閃鍍層上的包括鎳纖維的酚醛樹脂基層的塗層系統。此外，本發明公開了一種金屬部件的塗覆方法。所述塗層系統(500)可以施加於金屬部件，包括航空緊固件，例如銷、螺栓、軸環、螺母和螺母板、墊圈，以及螺柱、閂鎖、直升機旋翼和起落架結構。



02. 一種適用於複合材料焊接的墊片 [ CN116221241 ] :

本發明提供一種適用於複合材料焊接的墊片，墊片為金屬墊片，墊片表面佈置有鉚釘和鉚釘孔，鉚釘和鉚釘孔間隔的對應排列在墊片上，墊片成對使用於複合材料相對的兩側；位於複合材料一側的第一墊片的鉚釘穿透複合材料嵌入位於複合材料另一側的第二墊片的鉚釘孔，焊接使複合材料與其兩側的第一墊片和第二墊片相互契合，以提供複合材料的電子導通路徑。本發明具備能夠將複合材料使用常規的焊接方式實現高強度的焊接效果，將比較複雜的焊接工藝實現簡單化、模組化，將複合材料的焊接層數大大提高，且不易虛焊和脫落，並能夠提供穩定的電子導通路徑。



03. 具有預棘齒保護特徵部的緊固件 [ CN122743331 ] :

一種緊固件可以包括具有軸的銷，該軸具有徑向向外的棘齒，並且銷的近側端部具有用於接合外部部件的頭部。索環可以限定接納軸的通孔，並且可以包括用於接合內部部件的凸緣以及用於准許軸的向內移動並且限制軸的向外移動的棘爪。軸的遠側端部處的卡扣的外直徑可以大於索環的遠側端部的內直徑，從而防止預棘齒效應。在插入期間，卡扣可以使力從索環上偏轉開，確保正確對準和功能性。



04. 一種定制櫃板材的隱藏式連接結構 [ CN224706084 ] :

一種定制櫃板材的隱藏式連接結構，用於連接固定在垂直設置的第一板與第二板之間，包括安裝於第一板的公件和安裝於第二板的母件；插接柱的上側和/或下側設置有縱向齒狀的若干個插接連接部；插接槽的上側和下側朝垂直第二板方向延伸有槽側壁；槽側壁設置有縱向齒狀的至少一個插接限位部；插接柱的上側、下側、左側和右側與插接槽存在間隙；插接柱可朝插接槽的上側、下側、左側和右側移動。本實用新型，相比傳統角碼連接需要多次對準螺絲孔並緊固的方式，極大地簡化了操作步驟，降低了對工人熟練度的要求，從而顯著提高了安裝效率。



05. 緊固件和緊固件組件 [ CN224706087 ] :

本實用新型公開了一種緊固件和緊固件元件。緊固件包括具有寬度的第一懸臂和第二懸臂。第一懸臂和第二懸臂彼此面對。緊固件被配置成允許板形件從第一懸臂的第二端和第二懸臂的第二端之間插入緊固件，並且被緊固件固持在第一懸臂和第二懸臂之間。



06. FACADE MOUNTING SYSTEM [ EP4592539 ] :

本文描述了一種由複合板 100 和板支架 200 製成的緊固裝置的製造方法。複合板 100 設計為夾芯板，包括後蓋板 130、前可見板 110 和中間芯層 120。複合板 100 的背面 140 上設有至少一個鑰匙孔狀凹槽 150。該板在其第一縱向端具有加寬的插入開口 152，在其另一縱向端具有細長的保持區域 154，該保持區域在芯層 120 中設有倒角 156。複合板 100 與板座 200 之間的機械連接是透過鉚接製程實現的。鉚釘 390 具有蘑菇頭 320 和鉚桿 310，其頭部 320 穿過插入孔 152，然後放置在複合板凹槽的截凹處。這樣，鉚釘桿的自由端從後蓋板伸出。板托架 100 透過通孔套在鉚釘桿的自由端上，使板托架 200 擱置在蓋板 130 上。然後使用鉚接工具使鉚釘桿 310 的自由端變形，從而使鉚釘 390 在複合板 100 和板托架 200 之間形成牢固的配合。鉚釘 390 優選設計為拉入式鉚釘，其桿 310 和頭部 320 具有直徑為 DI 的連續軸向通孔 315，芯軸可插入其中。此緊固裝置是指複合板與板托架之間的連接，其透過上述方法實現。由複合板立面構件組成的建築結構立面佈置包括：透過至少一根型材梁連接到建築結構的子結構，以及多個複合板 100 和板支架，這些複合板 100 和板支架採用緊固裝置製造，而緊固裝置又透過上述方法實現。

Beschrieben wird ein Verfahren zur Herstellung einer Befestigungsanordnung aus einer Verbundplatte 100 und einem Plattenhalter 200. Die Verbundplatte 100 ist als Sandwichpaneel ausgeführt mit einem rückseitigen Deckblech 130, einem vorderseitigen Sichtblech 110 und einer dazwischenliegenden Kernlage 120. Auf der Rückseite 140 der Verbundplatte 100 wird mindestens eine schlüssellochförmige Nut 150 vorgesehen. Diese weist an ihrem ersten Längsende eine verbreiterte Einführöffnung 152 auf und am anderen Längsende einen langlochförmigen Haltebereich 154 mit einem Hinterschnitt 156 in der Kernlage 120.;Die mechanische Verbindung zwischen der Verbundplatte 100 und dem Plattenhalter 200 wird durch einen Setzvorgang und eine daraus hervorgehende Nietverbindung erzielt, indem ein Niet 390 mit einem pilzförmigen Kopf 320 und einem Schaft 310, mit seinem Kopf 320 durch die Einführöffnung 152 eingefädelt und dann im Hinterschnitt des Haltebereichs der Nut in der Verbundplatte platziert wird. Somit ragt das freie Ende des Nietschafts vom rückseitigen Deckblech ab. Der Plattenhalter 100 wird über eine Durchgangsöffnung auf das freie Ende des Schafts des Nietes aufgesteckt, so dass der Plattenhalter 200 auf dem Deckblech 130 aufliegt. Anschliessend wird das freie Ende des Schafts 310 durch ein Nietsetzgerät so umgeformt, dass der Niet 390 einen Formschluss zwischen der Verbundplatte 100 und dem Plattenhalter 200 herstellt.;Der Niet 390 wird bevorzugt als Durchzugsniet ausgestaltet, dessen Schaft 310 und Kopf 320 eine durchgehende axiale Durchgangsöffnung 315 mit Durchmesser DI aufweisen, in den ein Zugdorn einsetzbar ist. Mit Befestigungsanordnung ist die Verbindung aus einer Verbundplatte und einem Plattenhalter gemeint, die durch das vorbeschriebene Verfahren realisiert wird.;Eine Fassadenanordnung aus Verbundplatten-Fassadenelementen an einem Baukörper umfasst eine an einem Baukörper angebrachte Unterkonstruktion mit mindestens einem Profilträger sowie einer Vielzahl von Verbundplatten 100 und Plattenhaltern, hergestellt unter Verwendung von Befestigungsanordnungen, die wiederum durch das vorbeschriebene Verfahren realisiert werden.



07. 具異質帽套之固定裝置 [ TWI930903 ] :

本發明為有關一種具異質帽套之固定裝置，該固定裝置係於套筒內部容置空間組裝固定件之軸桿，並於軸桿外部套設有彈性體，且該軸桿二側分別設有桿頭及定位部露出套筒二側外部，再於桿頭外部成型有襯套，而於襯套外部成型帽套之第一本體、第二本體，則第一本體與第二本體可為相異顏色、相異材質或相異構形等之設計變化，以供藉由帽套的異質性特色增加固定裝置識別效果之功能，達到方便辨識固定裝置應用特性之目的。



08. 雙蓋螺絲定位強化結構 [ TWI938094 ] :

本發明係提供一種雙蓋螺絲定位強化結構,主要包括有一螺合元件、一定位套、一固定座及一彈性件,其技術核心在於該定位套頂部之侈固部厚度相較傳統結構顯著減少,進而達成整體裝配結構小型化目的,並於該骰固部下方延伸設有一抵持壁,使其可深入固定座內部之穿設空間中,提供額外之行程空間,以提升彈性件壓縮位移量及裝配調整餘裕,係以兼顧體積縮減與功能強化,尤適用於精密、薄型之螺絲鎖固場合,達到小型化之效用。



09. Integrated fastener system [ US12723609 ] :

本發明揭露了一種透過整合緊固件將第一組件連接到第二組件的系統和方法。該組件包括具有第一表面和第二表面的第一組件，以及從第二表面延伸並配置為將第一組件連接到第二組件附近的整合式緊固件。第一組件和整合式緊固件可採用例如積層製造製程等方式形成為一體結構。整合式緊固件可包括一個夾子組件，該夾子組件具有一個或多個從整合式緊固件與第一個組件相對的一端向外延伸的保持結構。

Disclosed are systems and methods for coupling a first component to a second component via an integrated fastener. The component assembly includes a first component having a first surface and a second surface. An integrated fastener extending from the second surface and configured to attach the first component adjacent to the second component. The first component and the integrated fastener are formed as a unitary structure using, for example, an additive manufacturing process. The integrated fastener can include a clip assembly with one or more retention features extending outwardly from the integrated fastener at an end opposite the first component.



10. FASTENING PINS, MULTI-PIECE FASTENERS, AND METHODS FOR FASTENING [ US20260258825 ] :

本發明涉及緊固銷、多件式緊固件及其緊固方法。該銷包括第一銷端、第二銷端以及連接第一銷端和第二銷端的桿部。該桿部包括縱軸和螺紋，該螺紋具有螺紋輪廓。此螺紋輪廓包括第一弧形特徵、第二弧形特徵、第三弧形特徵、第一直線特徵和第二直線特徵。第一弧形特徵和第二弧形特徵之間形成拐點。第二弧形特徵的曲率半徑為第三弧形特徵曲率半徑的1.5倍至2.5倍。第一直線特徵的側角為0度至60度。

The present disclosure relates to fastening pins, multi-piece fasteners, and methods for fastening. The pin includes a first pin end, a second pin end, and a shank extending intermediate the first pin end and the second pin end. The shank includes a longitudinal axis and threads including a thread profile. The thread profile includes a first curved feature, a second curved feature, a third curved feature, a first linear feature, and a second linear feature. The first curved feature and the second curved feature form an inflection point therebetween. A radius of curvature of the second curved feature is in a range of 1.5 times greater than a radius of curvature of the third curved feature to 2.5 times greater than a radius of curvature of the third curved feature. The first linear feature has a flank angle in a range of 0 degrees to 60 degrees. degrees.



11. Fastener [ US20260258826 ] :

一種緊固件及其係統，包括第一組件和第二組件，二者透過該緊固件固定在一起。此緊固件包括主體部分，該主體部分具有多個肋條，這些肋條排列成彎曲段，以及連接這些肋條在彎曲段處彼此連接的橋接結構。桿部從主體部分延伸出來，並包括多個臂。每個臂透過位於肋條自由端的連接點連接到相應的肋條上。這些臂在連接點呈懸臂式，並遠離主體部分延伸。每個臂均可繞其與肋條的連接點鉸接。肋條包括沿著連接點和彎曲段之間至少一部分肋條形成的凹槽。此凹槽用於調整緊固件的插入力。

A fastener and a fastener system including a first component and a second component secured together through the fastener. The fastener includes a body portion having a plurality of ribs arranged to form a bend section, and a bridge connecting the ribs to one another at the bend section. A shank portion extends from the body portion and includes a plurality of arms. Each arm is connected to a respective rib at a point of connection located at a free end of the rib. The arms are cantilevered at the point of connection and extending away from the body portion. Each arm being hingeable about the point of connection with the rib. The ribs include a recessed portion formed along at least a portion of the rib between the point of connection and the bend section. The recessed portion being configured to regulate at least an insertion force of the fastener.



12. SNAP-LOCK STRUCTURAL CONSTRUCTION PLATFORM [ US20260266321 ] :

一種用於結構系統的緊固件，其主體沿著軸線延伸。一對懸臂凸耳從主體徑向延伸，形成垂直於軸線的第一個嚙合面。這兩個懸臂凸耳彼此直徑相對，每個懸臂凸耳上均設有一個從第一個嚙合面延伸出的鎖定凸台。一對懸臂臂從主體徑向向外延伸，彼此直徑相對，且與懸臂凸耳有旋轉偏移。每個懸臂臂的遠端均設有一個偏置片，形成第二嚙合面，此第二嚙合面與第一嚙合面之間設有嚙合距離。透過偏置片和懸臂臂本身的彈性偏移，這兩個懸臂臂可在鬆弛位置和偏轉位置之間彈性偏轉，從而改變嚙合距離。

A fastener for a structural system has a body extending along an axis. A pair of cantilever lugs extend radially from the body, defining a first engagement surface perpendicular to the axis. The cantilever lugs are diametrically opposed from one another, and each cantilever lug respectively has a locking boss extending from the first engagement surface. A pair of cantilever arms extend radially outward from the body, are diametrically opposed from one another, and are rotationally offset from the cantilever lugs. Each cantilever arm has a biasing tab extending from a distal end, defining a second engagement surface that is spaced from the first engagement surface by an engagement distance. The pair of cantilever arms are resiliently biased by the biasing tab and cantilever arm to resiliently deflect between a relaxed position and a deflected position to vary the engagement distance.



13. FASTENING STRUCTURE [ WO2026181367 ] :

本發明提供一種用於將待緊固部件緊固到固定部件上的緊固結構，所述緊固結構包括：穿過所述固定部件和待緊固部件的螺栓；與所述螺栓連接且位於所述固定部件和所述待緊固部件之間的螺母；設置在所述固定部件和所述待緊固部件間且沿所述螺栓的徑向外側設置的熱變形構件，所述熱變形構件可透過加熱發生熱變形；以及設置在所述固定部件和所述待緊固部件之間且在受到所述熱變形構件熱變形產生的力時，沿所述熱變形構件的軸向延伸的接收構件。

Provided is a fastening structure for fastening a part to be fastened to a fixing part, said fastening structure comprising: a bolt that is inserted through the fixing part and the part to be fastened; a nut that is joined to the bolt with the fixing part and the part to be fastened therebetween; a thermal deformation member that thermally deforms by heating, that is provided between the fixing part and the part to be fastened, and that is provided on the outer side of the bolt in the radial direction; and a receiving member that is provided between the fixing part and the part to be fastened and that extends in the axial direction of the bolt with respect to the thermal deformation member upon receipt of force caused by thermal deformation of the thermal deformation member.

----



五、以『緊固於壁或類似件內之銷釘或其他器件，通過將其插入為此而製作的壁孔內緊固』(F16B013)為主要IPC分類號之扣件相關專利：

本項分類號(F16B013)之專利包括『一種可重複利用的膨脹螺栓結構、一種汽車鋁板的鎖緊件及其鎖緊方法、一種鋼結構互鎖式單向螺栓、膨脹管、EXPANSION DOWEL AND EXPANSION DOWEL ASSEMBLY、EXPANSION ANCHOR WITH SHEAR SUPPORT SLEEVE ENGAGING THE BOLT、Hollow wall fastener、Anchor bolt』等專利，以下為本期專利摘要說明。

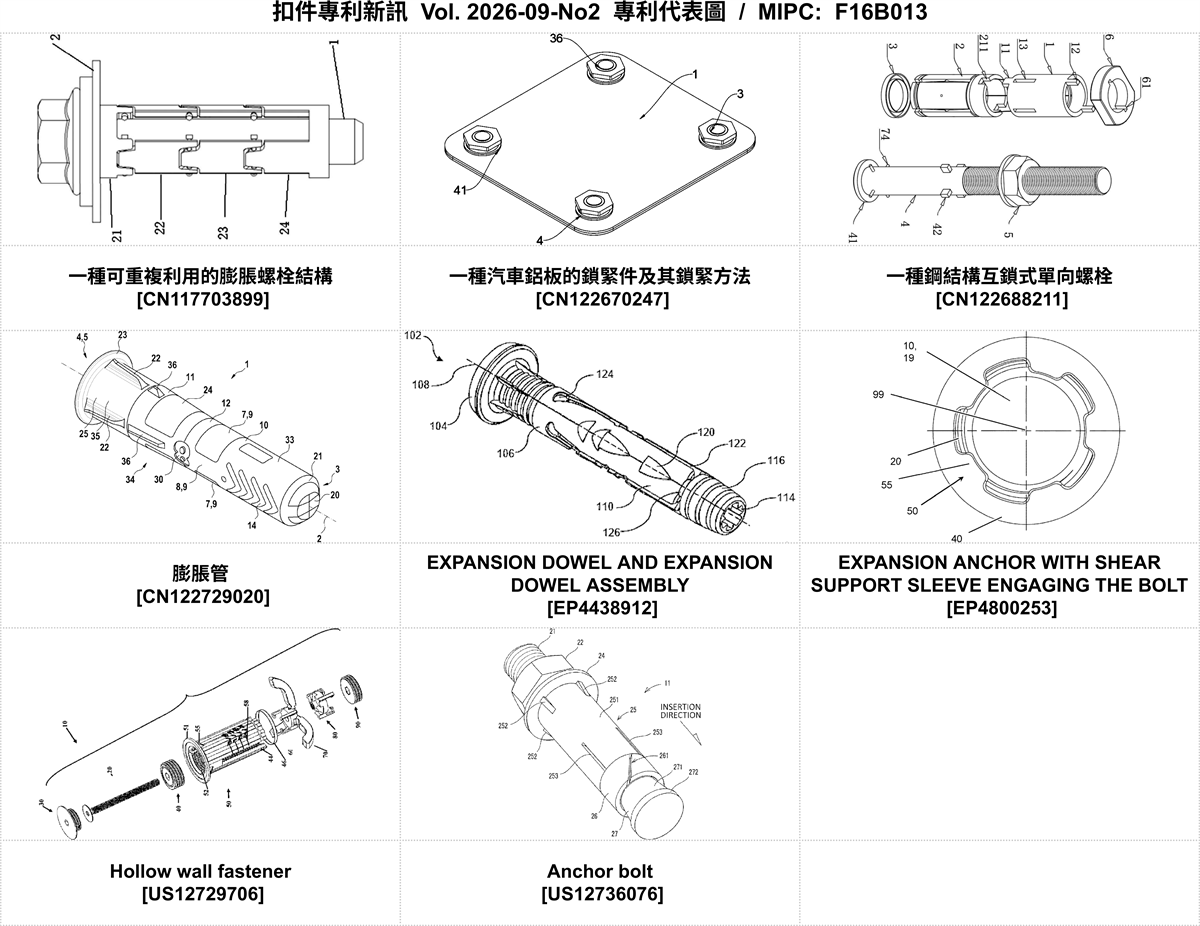

#專利代表圖 :

----



#專利摘要：



01. 一種可重複利用的膨脹螺栓結構 [ CN117703899 ] :

本發明提出一種可重複利用的膨脹螺栓結構，包括螺栓，還包括設置在螺栓外並與螺栓可拆卸連接的膨脹套管，所述膨脹套管包括從上到下依次設置的第一膨脹套管、第二膨脹套管、第三膨脹套管和第四膨脹套管，所述第一膨脹套管的底部與第二膨脹套管的頂部耦合，所述第二膨脹套管的底部與第三膨脹套管的頂部耦合，所述第三膨脹套管的底部與第四膨脹套管的頂部耦合。操作時先將螺栓與膨脹套管預擰緊，然後將膨脹螺栓放入通孔，再次擰緊螺栓過程中第二膨脹套管的下端和第三膨脹套管的上端在力的作用下同時向外擴張膨脹與孔壁接觸，達到螺栓和膨脹套管對各種零件的不同孔徑都能緊固的效果。



02. 一種汽車鋁板的鎖緊件及其鎖緊方法 [ CN122670247 ] :

本發明涉及汽車緊固件領域，具體涉及一種汽車鋁板的鎖緊件及其鎖緊方法，包括鋁板、鋁板連接件，以及開設於鋁板上的底孔，所述底孔的內部插接有鎖緊元件，所述鋁板上靠近底孔設置有導向元件，所述導向元件包括固定連接於鋁板上表面，且與底孔連通的導向座。本發明通過導向元件，在鎖緊操作時，將螺杆外筒插接於底孔內，並使六角螺帽帶動止轉杆對應插入導向座上開設的插接槽中，利用多個插接槽的定位約束作用，可對止轉杆的插入路徑進行精確導向，進而保證六角螺帽及螺杆外筒的垂直度，有效避免鎖緊過程中因垂直度偏差而引起的受力不均問題，防止螺杆外筒與螺杆內杆從偏移側率先產生鬆動，從而提升鎖緊連接的初始可靠性與長期穩定性。



03. 一種鋼結構互鎖式單向螺栓 [ CN122688211 ] :

本申請涉及螺栓技術領域，尤其涉及一種鋼結構互鎖式單向螺栓。其技術方案包括標準節和可拆卸連接的張開節，張開節具有連接端、遠端及位於二者之間的形變端，形變端內設有孔徑向中心逐漸增大的對稱弧形孔，內壁中心設有凹槽圓環，外表面及交接處設有引導凹槽，張開節上開設有軸向槽口，遠端端面固定有緊箍環，螺杆穿設於標準節和張開節內，一端壓頭抵接緊箍環，另一端螺紋配合螺母，旋緊螺母時，壓頭通過緊箍環壓縮張開節，形變端在弧形孔、凹槽圓環及引導凹槽的引導下，優先從中心薄壁處向外對稱擴張成垂直於螺杆軸線的環形平面，與鋼構件內壁形成面接觸，避免傳統線接觸導致的孔壁變形和螺栓拔脫，提高了薄壁鋼管連接的承載能力與可靠性。



04. 膨脹管 [ CN122729020 ] :

本發明涉及一種膨脹管（1），所述膨脹管具有第一轉動固定肋部（22）和第二轉動固定肋部（36），它們平行於縱向軸線（2）延伸並且彼此先後地佈置。第一轉動固定肋部（22）與膨脹管（1）的端部區段（35）的由第一塑膠製造而成的套筒（25）是一體式的，並且第二轉動固定肋部（36）與由第二塑膠構成的沿周緣方向環繞的環（11）是一體式的。



05. EXPANSION DOWEL AND EXPANSION DOWEL ASSEMBLY [ EP4438912 ] :

一種膨脹錨栓，包括頭部和套筒（6），所述套筒包括：至少一個膨脹片（10）；在頭部開口處用於容納緊固件（50）的通道（12）；以及位於通道與頭部相對的一端的螺紋夾持裝置（16），所述螺紋夾持裝置（16）與緊固件的螺紋部分嚙合，當緊固件旋入所述通道時，所述螺紋夾持裝置（16）通過緊固件的旋轉拉向頭部，從而使拉伸向外膨脹。

Cheville à expansion comprenant une tête et un manchon (6), le manchon comprenant :au moins une languette d'expansion (10);un canal (12) ouvert au niveau de la tête pour recevoir un élément de fixation (50); et une portion portant un moyen de préhension de filetage (16) disposée à une extrémité opposée du canal par rapport à la tête, la portion portant un moyen de préhension de filetage (16) étant configurée pour être engagée par une portion portant un filetage mâle de l'élément de fixation lorsqu'il est vissé dans le canal, de sorte à tirer la portion portant un moyen de préhension de filetage vers la tête par la rotation de l'élément de fixation afin d'étendre la/les languette(s) d'expansion vers l'extérieur.



06. EXPANSION ANCHOR WITH SHEAR SUPPORT SLEEVE ENGAGING THE BOLT [ EP4800253 ] :

一種膨脹錨栓，其具有縱軸錨栓、螺紋（設置在錨栓的螺紋區內）和圍繞錨栓的膨脹套筒，其中，錨栓具有位於其前部的膨脹體和用於抵靠膨脹套筒的凸緣，其中，凸緣設置在膨脹體和螺紋區之間，並且設置有剪切支撐套筒，該剪切支撐套筒圍繞螺紋區，其特徵在於，螺紋與軸向延伸的凹槽相交，並且剪切支撐套筒的內側設有軸向延伸的凸脊，該凸脊伸入與螺紋相交的軸向延伸的凹槽中。

Expansion anchor having an anchor bolt having a longitudinal axis, a screw thread, which is provided on the anchor bolt in a threaded zone, and an expansion sleeve surrounding the anchor bolt, wherein the anchor bolt has an expansion body located in a front region of the anchor bolt, and a flange that provides an abutment for the expansion sleeve, wherein the flange is arranged between the expansion body and the threaded zone, and wherein a shear support sleeve is provided, which surrounds thethreaded zone, characterized in that the screw thread is intersected by an axially extending groove, and the shear support sleeve is provided, on its inside, with an axially extending ridge, which projects into the axially extending groove intersecting the thread.



07. Hollow wall fastener [ US12729706 ] :

改良空心牆緊固件採用帶外唇的圓柱形外殼，透過減少高應力點並將重心更靠近牆體，從而更有效地將垂直載重應力分散到牆體上。此緊固件採用伸縮臂進行安裝，伸縮臂以伸展和展開的方式移動，使張力中心和負載中心更靠近牆體。外殼上的溝槽用於使伸縮臂與圓柱形外殼對齊。安裝前，緊固件可進行調節，以適應不同厚度的牆體，從而達到最佳抓握效果。伸縮臂沿著z軸方向（垂直於內牆）施加反向直接壓力，從而固定緊固件。拆卸時，伸縮臂可縮回圓柱形外殼內，以便從牆壁、天花板或地板上移除緊固件。

Improvements in a hollow wall fastener that uses a cylindrical outer casing with an outer lip to distribute vertical load stress to the wall more efficiently by reducing high-load stress points and centering mass nearer the wall. The fastener uses arms that deploy and install in a reaching and spreading motion that allows the center of tension and load to remain closer to the wall. The housing uses channeled grooves that align the arms with the cylindrical outer casing. The fastener is adjustable prior to installation to set the thickness of the wall for an optimal grip. The arms secure the fastener by direct pressure applied from opposite directions along the z-axis, perpendicular to the interior wall. The arms can be retracted back into the cylindrical outer housing for removal of the fastener from the wall, ceiling, or floor.



08. Anchor bolt [ US12736076 ] :

一種錨栓（11），包括：錐形螺栓（21），其外周表面形成有螺紋，插入錨孔（91）中；套筒（25），其連接到錐形螺栓（21）上，並包括鎖定件（252），該鎖定件在設置於錨孔（91）中時，鎖定到錨孔（91）的內錨側；可膨脹開啟環（26），其連接到錐形螺栓（21）的位置比套筒（25）更靠近錐形螺栓（21）的尖端側，並沿周向分隔；以及錐形部分（27），其配置成通過推入可膨脹開啟環（26）的內孔中，膨脹使可膨脹開啟環（26）徑向向外。

An anchor bolt (11) including: a taper bolt (21) that is, with a screw thread formed on an outer peripheral surface, inserted in an anchor hole (91); a sleeve (25) that is attached to the taper bolt (21) and includes locking pieces (252) that are, in a state of being disposed in the anchor hole (91), locked to an inner side surface of the anchor hole (91); an annular expansively openable ring (26) attached to the taper bolt (21) at a position closer to a tip side of the taper bolt (21) than the sleeve (25), and divided in a peripheral direction; and a cone portion (27) configured to expand the expansively openable ring (26) radially outward by being pushed into an inner hole of the expansively openable ring (26).



----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----



----
#Further Information

#Article Type : Patent Review, Patent Survey, Reference Review, Summary.
#Title : Recently Published Patents Related to Fasteners.
#Product : Fastener, Anchor, Bolt, Nut, Screw, Rivet, Washer, Coil, Wire, Thread, Die, Former, Tool, Apparatus, Sensor, Patent, Invention patent, Utility model patent, Design patent
#Technology : Product design, Function design, Appearance design, Manufacture, Monitoring, Sensing, Smart manufacturing.
#Process : Forming, Forging, Drawing, Stamping, Extrusion, Cutting, Riveting, Preforming, Heading, Upsetting, Finishing.
#IPC : Code, F16B, B21D, B21J, B21K.
#Benefit : Innovation, High Accuracy, Low-cost, Continuous Assessment, Environmental Robustness, Proactive Maintenance, Easy Integration, Early Warning.
----
