2024-12-No2-扣件知識文章

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件知識文章 (2024-12-No-2)：

#知識主題 : #偏心法蘭螺栓鍛造成形方法

偏心法蘭螺栓零件製造困難點在於材料的偏心擠壓成形，現行加工技術存在製程複雜、品質不穩的問題。

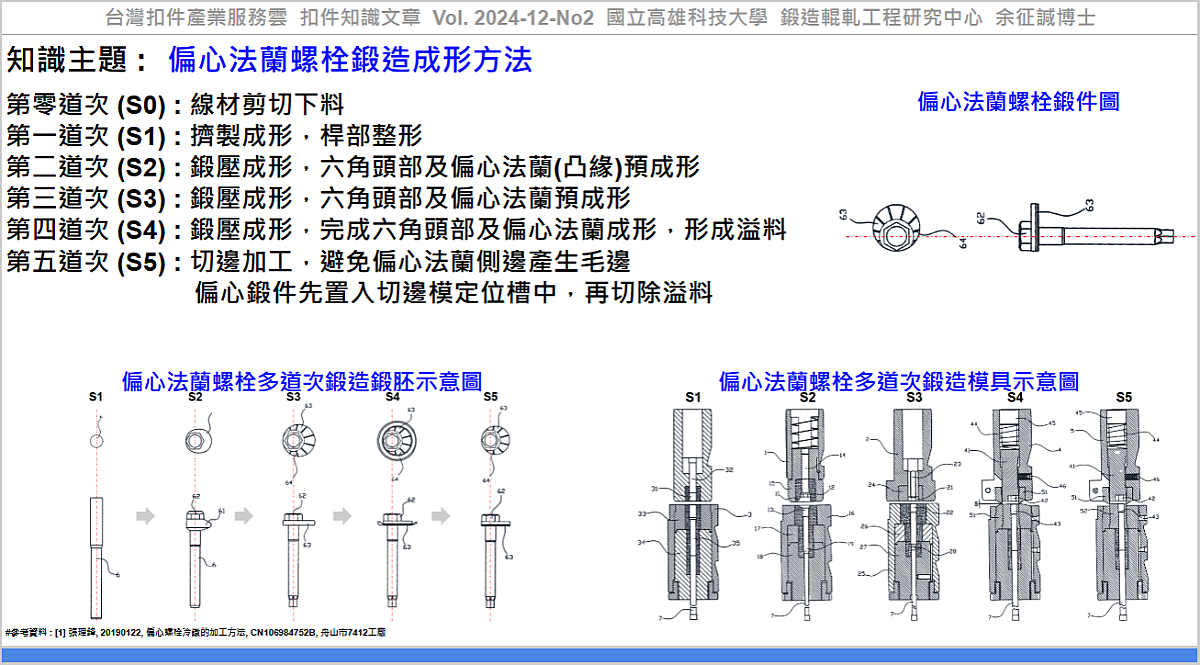

張[1]提出一冷鍛成形方法，從線材下料到完成偏心法蘭螺栓鍛件的製造過程，包括：

第零道次(S0): 線材剪切下料。
第一道次(S1): 擠製成形，桿部整形。
第二道次(S2): 鍛壓成形，六角頭部及偏心法蘭(凸緣)預成形。
第三道次(S3): 鍛壓成形，六角頭部及偏心法蘭預成形。
第四道次(S4): 鍛壓成形，完成六角頭部及偏心法蘭(凸緣)成形，法蘭部多餘材料形成溢料。
第五道次(S5): 切邊加工，偏心鍛件先置入切邊模定位槽中，再切除溢料，避免偏心法蘭側邊產生毛邊。

此篇專利提出的偏心螺栓多道次鍛造成形方法，具有工法簡單、容易實施、成品量率高、穩定性強等優點，適合高效量產偏心法蘭螺栓。

應用該技術，可協助產業透過『偏心法蘭螺栓鍛造成形方法』，建立『螺栓鍛造成形技術』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 張理鋒, 20190122, 偏心螺栓冷鐓的加工方法, CN106984752B, 舟山市7412工廠, https://patents.google.com/patent/CN106984752B/

[2] 台灣扣件產業服務雲, 扣件知識文章, Vol. 2024-12-No2, https://www.tw-fastener.com/tfsc/knowledge/BLP_e9f7a59c-599f-4a7c-8042-538876e9d3b9

----

Tag: #Fastener, #Bolt, #Forging, #Cutting, #Screw.

----
