2026-01-No1-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件專利新訊 (2026-01-No1)：
全球專利資料庫近期公告136筆扣件新專利，公告日介於20251216至20251231間，申請國件數分別為台灣(TW)1件、美國(US)19件、中國(CN)104件、歐洲(EP)3件與世界(WO)9件，專利權人包括台灣的『程翔國際企業有限公司』;美國的『THE HILLMAN GROUP, INC.、The Boeing Company、SALUNDA LIMITED、Penn Engineering & Manufacturing Corp.、NIPPON LIGHT METAL COMPANY, LTD.』;中國的『賓科精密零件(中國)有限公司、廈門同恆金屬有限公司、中國航空工業標準零件製造有限責任公司、東莞市玉煌電子科技有限公司、樂昌市玉煌科技有限公司、』；歐洲的『Siemens Gamesa Renewable Energy A/S、Newfrey LLC』；與世界的『TUCKER GMBH、Newfrey LLC、HOWMET AEROSPACE INC.、EATON INTELLIGENT POWER LIMITED、CAR MATE MFG.CO.,LTD.、ASTEMO, LTD.』 … 等專利權人(完整專利權人請詳參專利清單)。

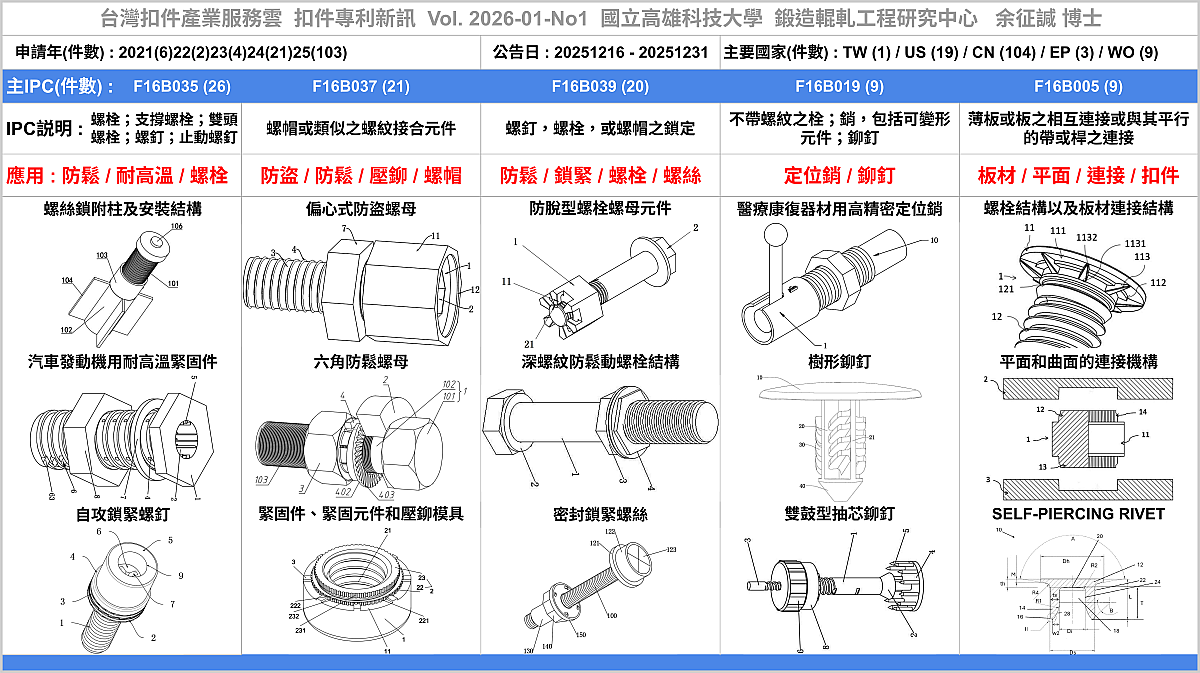

前五大主要專利分類號(MIPC)，共有85件專利，佔總專利數63%，包括：
(1) 螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘 (F16B035，26件專利，佔總專利數19%)：
一種可調節長度的螺栓及其使用方法、一種陶瓷基螺栓螺母元件及其安裝方法、一種防氫脆斷裂的軸體螺紋連接結構、一種螺絲鎖附柱及安裝結構、一種帶防鬆裝置的螺栓、一種緩衝螺釘及採用該緩衝螺釘的壓力感測器、螺紋連接元件及電氣設備、一種高強度緊固型輪轂螺栓、螺紋緊固件、一種緊固型五金件。
(2) 螺帽或類似之螺紋接合元件 (F16B037，21件專利，佔總專利數15%)：
夾片和螺母組件、尼龍防鬆螺母、一種偏心式防盜螺母、一種六角防鬆螺母、一種可預緊式螺母座、一種防鬆螺母、一種四爪螺母、一種卡位元連接結構、一種具有定位結構的卡式螺母、一種應用於超薄板的高強度自鎖緊連接件及連接機構。
(3) 螺釘，螺栓，或螺帽之鎖定 (F16B039，20件專利，佔總專利數15%)：
一種防鬆螺母、一種防脫型螺栓螺母元件、一種堆內構件用防鬆杯塑性變形鎖緊裝置、緊固元件、產品、產品元件、產品安裝方法和連接器、防鬆緊固件及具有其的車輛、一種防鬆動效果好的螺釘、一種深螺紋防鬆動螺栓結構、一種防止鬆動脫落的車用緊固件、一種採用預緊力防鬆墊圈的緊固件結構、一種止回墊圈組。
(4) 不帶螺紋之栓；銷，包括可變形元件；鉚釘 (F16B019，9件專利，佔總專利數7%)：
一種醫療康復器材用高精密定位銷、一種用於製造軸管叉的模具銷、一種樹形鉚釘、一種雙鼓型抽芯鉚釘、Expansion sleeve and a connection device、Cartridge mechanism and method for monitoring a clamping force exerted on a structure by a fastener during installation、Trace Routing Fastener、SLOTLESS THREADED BLIND RIVET AND MANUFACTURING METHOD、SELF-PIERCING RIVET FOR HIGH STRENGTH ALUMINIUM APPLICATIONS、。
(5) 薄板或板之相互連接或與其平行的帶或桿之連接 (F16B005，9件專利，佔總專利數7%)：
一種螺栓結構以及板材連接結構、一種實現雙層平行或非平行平面和曲面的連接機構以及連接件、SELF-PIERCING RIVET FOR HIGH STRENGTH ALUMINIUM APPLICATIONS、SELF-PIERCING RIVET、Systems and methods retaining components in an electronic device、CRANE MAT FASTENING SYSTEM、Fastening Assembly, and Part In Preassembly and Fastening System Including Same、SELF-PIERCING RIVET、FASTENING STRUCTURE AND FASTENING METHOD、等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2026-01-No1, https://www.tw-fastener.com/tfsc/knowledge/BLP_77b55030-6d00-4e96-a74b-0a64bda94364
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2026-01-No1, 專利清單 EXCEL, https://docs.google.com/spreadsheets/d/1x8qSabO-6FxfjK3f7QswclM-HnhjRPtL/edit?usp=drive_link&ouid=103556916151893817451&rtpof=true&sd=true
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2026-01-No1, 專利説明書 PDF, https://drive.google.com/drive/folders/1eeqPEGmTAoSW-CoU0jDQSsLpPVrkf9Fk?usp=drive_link
----
(點擊開啓全文: https://www.tw-fastener.com/tfsc/knowledge/BLP_77b55030-6d00-4e96-a74b-0a64bda94364 )
----
Tag : #Fasteners, #Patent, #Review, #Bolt, #Nut, #Screw.
----
一、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035)為主要IPC分類號之扣件相關專利：
本項分類號(F16B035)之專利包括『一種可調節長度的螺栓及其使用方法、一種陶瓷基螺栓螺母元件及其安裝方法、一種防氫脆斷裂的軸體螺紋連接結構、一種螺絲鎖附柱及安裝結構、一種帶防鬆裝置的螺栓、一種緩衝螺釘及採用該緩衝螺釘的壓力感測器、螺紋連接元件及電氣設備、一種高強度緊固型輪轂螺栓、螺紋緊固件、一種緊固型五金件、一種可調節式風力發電機塔筒連接螺栓、多向應力分散型花蘭螺栓、一種汽車發動機用耐高溫緊固件、一種易拆裝的雙頭螺栓、自鑽頭部帶拉環螺絲、內外牙調節螺絲、一種具有防油污螺帽的螺絲、一種具有防護功能的螺絲、一種汽車用多功能螺栓、一種耐磨性能好的螺栓、一種固定牢固的細牙防洩漏螺絲、一種手動驅動式螺栓結構、一種方便拆卸的緊固件、一種具有防銹蝕塗層的保護螺絲、一種自攻鎖緊螺釘、一種注塑螺釘』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. 一種可調節長度的螺栓及其使用方法 [ CN121139565 ] :
本發明涉及一種可調節長度的螺栓及其使用方法，屬於螺栓技術領域。該可調節長度的螺栓，包括：螺母及螺杆機構；其中，所述螺杆機構包括主杆及調節杆，所述主杆的頂端開設有螺紋孔，所述螺紋孔內螺紋連接操作杆，所述操作杆的底端貫穿螺紋孔並與調節杆頂端固定連接；上述螺栓利用主杆、操作杆及調節杆三者相互配合，能夠實現螺栓長度的一階段調節，利用延伸杆與調節杆的配合，能夠實現螺栓的二階段調節，同時在階段一調節過程中，利用加固杆完成主杆及調節杆的加固連接，增加螺栓長度調節後的穩固性，且加固杆可以起到定位的作用，確保調整後的調節杆和主杆可以適配同一螺紋槽，不會出現不適配或反復調節的問題，降低螺栓安裝的難度。
02. 一種陶瓷基螺栓螺母元件及其安裝方法 [ CN121184457 ] :
本申請屬於陶瓷基螺栓螺母元件結構設計領域，具體涉及一種陶瓷基螺栓螺母元件及其安裝方法，設計以金屬擋圈套設在螺栓螺杆大徑光杆段的外周，金屬擋圈側壁上開口的尺寸小於大徑光杆段的直徑，且凸塊、卡槽配合的結構，會限制金屬擋圈的轉動以及沿螺杆徑向的移動，因此，金屬擋圈不會從大徑光杆段上脫落，從而能夠有效防止螺母向外鬆動，同時金屬擋圈能夠對螺母提供軸向力，可防止螺母向內運動，以此可有效保證螺栓、螺母間連接的可靠性，實際應用中基本不存在螺母鬆脫的風險。
03. 一種防氫脆斷裂的軸體螺紋連接結構 [ CN121184458 ] :
本發明涉及螺紋連接結構技術領域，尤其是涉及一種防氫脆斷裂的軸體螺紋連接結構，包括軸體、螺母和套設於軸體上的功能件，軸體的一端依次成型有功能段、錐度過渡段和螺紋段，功能件套設于功能段後，通過螺母與螺紋段的螺紋連接來將功能件限制在軸體上；錐度過渡段連接螺紋段的一端直徑小於螺母的內螺紋牙尖內徑，錐度過渡段連接功能段的一端直徑大於螺母的內螺紋牙尖內徑；此錐度過度段的設置，使螺母原來產生拉應力的現象巧妙的轉化為螺母擠壓錐度段，變成壓應力，而壓應力不會導致氫脆；因為泳池清潔機器人、水下推進器、水下攪拌設備等各類水下電動工具是間歇性使用的，此軸傳遞給功能件的扭力並不是一直存在的。
04. 一種螺絲鎖附柱及安裝結構 [ CN223708217 ] :
本實用新型涉及領域，具體涉及一種螺絲鎖附柱及安裝結構，包括螺絲、螺絲鎖附柱、支柱、若干支片、安裝環、驅動杆、轉動元件、傳動部件和固定機構，支柱與螺絲鎖附柱固定連接，若干支片與螺絲鎖附柱固定連接，螺絲與螺絲鎖附柱適配，安裝環與螺絲固定連接，驅動杆的一端與螺絲轉動連接，驅動杆的另一端與安裝環轉動連接，轉動元件、傳動部件和固定機構分別設置於安裝環上，轉動元件與驅動杆固定連接，動部件的一端與轉動元件轉動連接，固定機構與傳動部件滑動連接，通過上述結構設置，解決了現有的螺絲在與螺絲鎖附柱進行安裝後，容易鬆動，影響使用的問題。
05. 一種帶防鬆裝置的螺栓 [ CN223708218 ] :
本實用新型涉及防鬆螺栓領域，具體為一種帶防鬆裝置的螺栓，包括被緊固件和其上下分佈的連接件與螺栓本體，連接件內設有環形的止退凹槽，螺栓本體的下方設有導向槽且導向槽內依次設有壓力彈簧和球頭圓柱銷。本實用新型的優點：一是可應用於各類設備較大螺栓緊固件的防鬆部位，且製造成本低；二是當螺栓預緊力達到設計時，防鬆伸縮球頭圓柱銷在壓力彈簧的彈力作用下，進入緊固件的止退凹槽處，可以實現永久防鬆的效果；三是將插銷與彈簧放入到螺栓內，縮短了螺栓的長度且自動進入到槽內，避免了對準槽孔。
06. 一種緩衝螺釘及採用該緩衝螺釘的壓力感測器 [ CN223708219 ] :
本實用新型公開了一種緩衝螺釘及採用該緩衝螺釘的壓力感測器，該緩衝螺釘為T形結構，在T形結構的底面上開有沿緩衝螺釘軸向設置的進壓孔，在T形結構的縱向部分上開有沿緩衝螺釘徑向設置的分壓孔，進壓孔的末端連通分壓孔且進壓孔的孔徑小於分壓孔的孔徑；該壓力感測器包括緩衝螺釘、接管嘴、壓力芯體、轉換電路元件、支架、外殼、電源電路元件、後蓋、電連接器、信號處理電路元件。本實用新型提供的緩衝螺釘的設計採用T形結構，將壓力從T形縱向部分的兩個出口輸送到壓力芯體，防止突然出現的尖峰壓力對壓力芯體或其感壓膜片造成不可逆的損傷，保護了壓力芯體，提高了產品的可靠性，且結構簡單，製造加工安裝便捷。
07. 螺紋連接元件及電氣設備 [ CN223708220 ] :
本申請公開了一種螺紋連接元件及電氣設備，該螺紋連接元件包括螺紋緊固件以及套設在螺紋緊固件外周的緩衝套。其中，螺紋緊固件包括沿自身軸線依次設置的螺紋部、杆部以及頭部，杆部連接在螺紋部和頭部之間。緩衝套包括彼此連接的連接筒部和形變筒部，連接筒部套設在杆部的外周，形變筒部環繞在螺紋部之外，形變筒部的內徑大於或等於螺紋部的最大外徑。當螺紋連接元件將組裝件固定至被組裝件上時，環繞在螺紋部之外的形變筒部會受到被組裝件的擠壓而發生彈性形變，進而形成位於組裝件和被組裝件之間的緩衝結構。該緩衝結構的存在可以有效防止組裝件處產生的震動和雜訊傳遞至被組裝件，從而有效降低整個系統的震動和雜訊。
08. 一種高強度緊固型輪轂螺栓 [ CN223708221 ] :
本實用新型涉及汽車零部件技術領域，且公開了一種高強度緊固型輪轂螺栓，包括輪轂本體，所述輪轂本體的邊緣等距卡接有多個卡接柱，所述卡接柱的一側固定連接有螺紋杆，所述螺紋杆的外壁螺紋連接有螺帽，所述卡接柱的另一側固定連接有墊圈，通過將螺紋杆穿過輪轂本體內壁通過卡接柱進行橫向卡接，接著工作人員可轉動伸縮杆使得其朝斜塊的方向移動，將斜塊推動朝滑柱的方向移動，斜塊同步推動推杆和安裝盤隨之移動，安裝盤可將轉動杆擠壓轉動，使得滑柱朝向卡接柱的外部移動並伸出卡接柱的外壁，使得滑柱縱向卡接於輪轂本體的內壁，從而實現橫向和縱向多方位卡接，提升安裝的強度，避免出現車輪脫落等嚴重後果。
09. 螺紋緊固件 [ CN223708222 ] :
本申請提供了一種螺紋緊固件，其包括：頭部；螺杆，其具有外螺紋區段；複合塗層，其包括為底層的熱浸鋅鍍層和為頂層並覆蓋在所述熱浸鋅鍍層上的非電解鋅片塗層，其中，所述複合塗層以所述熱浸鋅鍍層固定在所述頭部和所述螺杆的表面上。所述螺紋緊固件具有較好的耐腐蝕性能、較好的防磕碰性能、經簡化的裝配過程。
10. 一種緊固型五金件 [ CN223708223 ] :
本實用新型公開了一種緊固型五金件，其包括螺紋柱以及連接於螺紋柱一端的扭動部，扭動部上設有延伸至螺紋柱內的容置口，容置口側壁設有與螺紋柱上螺紋槽連通對應的螺旋槽，螺旋槽兩端壁間隔設置有連接塊；螺旋槽內設有柔性件和擠壓件；柔性件位於螺旋槽與螺紋槽的連通處，隨擠壓件於螺旋槽內腔的深入，使柔性件向螺紋槽內延伸，通過容置口內擠壓件向螺旋槽內腔移動，使柔性件隨擠壓件的擠壓向螺紋槽內移動，讓螺紋柱螺合在螺紋孔內時，柔性件能封堵螺紋柱螺合後所產生的縫隙，以避免螺紋柱使用時雨水腐蝕螺紋柱至其銹蝕而影響螺紋柱的拆卸。
11. 一種可調節式風力發電機塔筒連接螺栓 [ CN223708224 ] :
本實用新型提供一種可調節式風力發電機塔筒連接螺栓，涉及風力發電機塔筒技術領域，包括螺栓主體，所述螺栓主體的底部設置有長度調節組件，所述長度調節元件包括滑塊，所述滑塊連接在螺栓主體的兩側底部，所述螺栓主體的兩側內部均開設有槽孔，所述槽孔的內部插接有螺紋杆，兩組所述螺紋杆的外表面均套接有軸承套。本實用新型中，在需要對螺栓主體的長度進行調節時，可以轉動轉把使得螺紋杆進行轉動，從而使螺紋杆能夠與加長螺栓發生螺紋轉動，通過螺紋轉動的方式實現對螺栓主體的整體長度調節，確保螺栓主體的長度能夠調節至與現場相匹配的尺寸，避免了安裝困難或連接不牢固的問題，降低了施工時的安全隱患。
12. 多向應力分散型花蘭螺栓 [ CN223708225 ] :
本實用新型涉及多向應力分散型花蘭螺栓，屬於花蘭螺栓技術領域，包括第一螺栓杆、第二螺栓杆和調節架，所述第一螺栓杆與第二螺栓杆外側均設置有用於減小應力提高抗疲勞性能的應力分散元件；所述應力分散元件包括設置在第一螺栓杆與第二螺栓杆外側的輔助螺紋套，所述輔助螺紋套的外側固定連接有連杆，所述安裝座外側固定連接有連接鏈條，所述固定架的外側螺紋連接有支撐螺栓，所述調節架外側設置有用於增強防護性的保護結構。該多向應力分散型花蘭螺栓，通過設置應力分散元件，從而起到支撐的效果，以減少懸臂長度，降低彎曲應力，進而實現了具備減小應力提高抗疲勞性能的功能，有效提高使用壽命。
13. 一種汽車發動機用耐高溫緊固件 [ CN223708226 ] :
本實用新型公開了一種汽車發動機用耐高溫緊固件，括螺栓，所述螺栓的中部開設有通孔，螺栓的外部開設有均勻分佈的散熱孔，還包括限位機構；限位機構：其包括滑槽、支杆、限位塊和滑板，所述螺栓的外部開設有均勻分佈的滑槽，滑槽的內部分別滑動連接有支杆，支杆遠離螺栓中心的一端分別固定連接有限位塊，位於同側的四個支杆靠近螺栓中心的一側均與一個滑板靠近螺栓中心的一側固定連接，所述限位機構還包括彈簧，所述彈簧分別活動套設于支杆的外部，該汽車發動機用耐高溫緊固件，提高了緊固件螺栓在發動機複雜工作環境下的性能和可靠性，有助於延長發動機的使用壽命，減少維護成本和故障發生的概率。
14. 一種易拆裝的雙頭螺栓 [ CN223708227 ] :
本實用新型公開了一種易拆裝的雙頭螺栓，包括連接杆，所述連接杆的兩側分別設置有一組螺紋杆，所述螺紋杆的中心線與連接杆的中心線在同一水平面上，所述螺紋杆的一側開設有六角槽，所述六角槽的中心線與螺紋杆的中心線在同一垂直面上，所述連接杆的外部設置有用於方便拆裝的拆裝結構。該易拆裝的雙頭螺栓通過設置有六邊槽、螺紋杆和十字槽，在該雙頭螺栓的連接杆外部開設有六邊槽，以便於在安裝後通過扳手等工具配合六邊槽對該雙頭螺栓進行旋轉拆裝，並在兩組螺紋杆的一側設置有十字槽，十字槽可以用於配合螺絲刀對該雙頭螺栓拆裝，通過設置多種拆裝方式可以更加方便的對該雙頭螺栓拆裝，解決的是無法方便拆裝的問題。
15. 自鑽頭部帶拉環螺絲 [ CN223708228 ] :
本實用新型公開了自鑽頭部帶拉環螺絲，包括螺絲本體，所述螺絲本體的內腔開設有螺紋槽，所述螺紋槽的表面螺紋連接有螺紋柱，所述螺紋柱的一側固定連接有拉環本體，所述螺絲本體右側的兩端均固定連接有限位塊，所述限位塊的內腔插接有限位銷。本實用新型通過螺紋槽，可以使得螺紋柱在其內腔中轉動，由於螺紋槽表面的螺紋和螺紋柱表面的螺紋呈螺紋連接時，當螺紋柱轉動則使得自身能夠移動，如當螺紋柱正轉則使得自身向內側移動，反之當螺紋柱反轉則使得自身向外側移動，通過螺紋柱反轉向外側移動，便於帶動拉環本體移動，可有效的調節拉環本體使用的長度，從而提高了拉環本體的使用效率。
16. 內外牙調節螺絲 [ CN223708229 ] :
本實用新型涉及內外牙螺絲技術領域，公開了內外牙調節螺絲，包括本體，本體外壁開設有螺紋外牙，本體外壁滑動配合有滑動螺帽，滑動螺帽內部固接有卡接塊，本實用新型通過在本體外壁設置有可以配合滑動槽滑動的滑動螺栓，可在本體擰進物體時將滑動螺帽靠近物體後擰動，此時滑動螺帽接近物體後受力帶動本體擰緊可以更容易保持本體為垂直狀態擰緊物體，而本體進入到物體內部時，滑動螺帽受到物體外壁的推抵會向前滑動，而後可以持續擰動滑動螺帽使得本體擰進物體內部，從而提升了內外牙調節螺絲擰緊物體時的穩定性，降低內外牙調節螺絲擰動使用時出現偏斜的情況，便於對內外牙調節螺絲進行使用。
17. 一種具有防油污螺帽的螺絲 [ CN223708230 ] :
本實用新型涉及防油污技術領域，具體為一種具有防油污螺帽的螺絲，其是一種具有防油污螺帽的螺絲的機構，目的解決螺帽上因卡位槽的存在使得油污極難除去，需浪費較大的人力物力的問題，因此增強了螺絲的使用效率和效果；包括螺絲主體和螺帽本體，所述螺帽本體底端與對應的螺絲主體頂端連接，所述螺帽本體外側設置有防護機構；防護機構還包括防護套、蓋板和卡塊，所述蓋板底端與對應的防護套的頂端連接，所述防護套將螺帽本體罩住，所述兩組卡塊對稱設置在防護套內壁，所述卡塊通過導向機構與對應的螺帽本體連接，所述防護套通過卡緊機構與對應的螺帽本體連接。
18. 一種具有防護功能的螺絲 [ CN223708231 ] :
本實用新型涉及螺絲技術領域，具體為一種具有防護功能的螺絲，包括本體、防護殼和連接機構，所述防護殼通過所述連接機構與所述本體連接，所述連接機構包括豎紋、螺紋槽、固定塊、滑槽、滑塊、卡槽和彈簧，所述螺紋槽開設在所述本體上，所述卡槽開設在所述本體上，所述防護殼通過所述豎紋與所述螺紋槽螺紋連接，所述固定塊設置在所述防護殼外壁，所述滑槽開設在所述固定塊上，所述滑塊一端與所述滑槽滑動連接，所述滑塊另一端伸入所述卡槽中，所述彈簧一端與所述滑槽內壁連接，所述彈簧另一端與所述滑塊連接，本實用新型一種具有防護功能的螺絲，解決了目前螺絲防護效果較差的問題。
19. 一種汽車用多功能螺栓 [ CN223708232 ] :
本實用新型提出了一種汽車用多功能螺栓，可以將帶座紮帶直接安裝在螺栓上，這樣就可以完全避免螺栓頭與管線束干涉問題，在汽車車架的某些部位還可以減少管線束的支架用量。其技術方案為：螺栓的兩端設有帶座紮帶安裝孔；安裝時，帶座紮帶通過連接頭插入帶座紮帶安裝孔中。
20. 一種耐磨性能好的螺栓 [ CN223708233 ] :
本實用新型公開了一種耐磨性能好的螺栓，涉及螺栓技術領域，包括:螺栓杆和螺栓頭，所述螺栓杆的頂端安裝有螺栓頭，所述螺栓頭的外側安裝有第一耐磨層，所述螺栓頭的頂端開設有凹槽。本實用新型通過安裝有第一耐磨層、第二耐磨層和第三耐磨層，螺栓頭對外側第一耐磨層固定，保證第一耐磨層的穩定，第一耐磨層由鍍鎳層組成，提高螺栓杆的耐磨性能，保證螺栓杆的使用壽命，螺栓杆對外側第二耐磨層固定，保證第二耐磨層的穩定，第二耐磨層的外側設置連接螺紋，通過連接螺紋與螺母活動連接，螺母在螺栓杆的外側上下移動，螺母抵在部件的下方，螺母對外側第三耐磨層固定，第三耐磨層由鍍鎳層組成，提高耐磨性能，延長螺栓的使用壽命。
21. 一種固定牢固的細牙防洩漏螺絲 [ CN223708234 ] :
本實用新型涉及細牙螺絲技術領域，具體為一種固定牢固的細牙防洩漏螺絲，包括螺紋杆，所述螺紋杆上設置有用於防止洩漏的密封機構，所述密封機構包括螺紋蓋，所述螺紋蓋固定連接在螺紋杆的頂端，螺紋蓋的底端開設有連接槽，所述連接槽內固定連接有密封軟條，螺紋杆上設置有用於連接設備的連接機構，通過螺紋杆和密封機構的配合，實現了對細牙螺絲的連接處進行密封，通過連接機構實現了，將細牙螺絲與設備進行連接，本裝置操作較為簡單，能夠有效的對細牙螺絲的連接處進行密封，避免了在細牙螺絲連接處出現洩漏，有效的解決了因為連接處洩漏而導致的設備損壞，實用性較高。
22. 一種手動驅動式螺栓結構 [ CN223708235 ] :
本申請公開了一種手動驅動式螺栓結構，螺栓具有螺紋段和端頭，在端頭上設置有驅動構件，該驅動構件朝向端頭徑向沿伸並增大端頭的徑向寬度。驅動構件為在端頭處設置寬度大於端頭外徑的驅動板，且該驅動板兩端均沿伸至端頭外側。驅動構件還可設置為在端頭側壁上對稱的象限點處鉸接設置的裝配弧板和拆卸弧板。本申請提供的手動驅動式螺栓結構，其在端頭上設置有驅動構件，該驅動構件朝向端頭徑向沿伸並增大端頭的徑向寬度。通過驅動構件增大端頭的徑向寬度後，也即增加端頭的操作面，通過增加的操作面可進行螺栓的手動旋轉操作，實現螺栓的拆卸和裝配旋轉，以能夠應用於特殊環境中不具有適配扳手的情況。
23. 一種方便拆卸的緊固件 [ CN223708236 ] :
本實用新型公開了一種方便拆卸的緊固件，其包括相互連接的螺杆和扭動塊，以及懸置於扭動塊上方的電動扳手頭，扭動塊上端面設有逐漸縮小的多個卡槽，電動扳手頭能套接扭動塊/卡槽，扭動塊中部設有至少兩個相對的夾口；多個卡槽逐漸向扭動塊中心靠攏，且多個卡槽之間的間距向依次擴大。通過在扭動塊上端面開設多個等間距排布的卡槽，使不同大小的電動扳手頭能通過對應扭動塊以及設於扭動塊上的卡槽，來扭動緊固件，以此方便操作人員拆卸或組裝本緊固件。
24. 一種具有防銹蝕塗層的保護螺絲 [ CN223708237 ] :
本實用新型涉及保護螺絲技術領域，且公開了一種具有防銹蝕塗層的保護螺絲，解決了目前螺絲頭部的旋轉槽發生變形時能夠將其拆卸的問題，其包括頭部，所述頭部的底部固定連接有杆身，頭部的頂部設有旋轉槽，頭部的頂部設有輔助機構，輔助機構包括固定於頭部頂部的頂框，頂框的內部轉動連接有內軸，內軸的外側固定套接有調節板，調節板與頂框相互平行設置，調節板上設有貫穿孔；本實用新型，能夠將調節板旋轉至與頂框相互垂直，並通過導向柱和套塊以及彈簧和導向塊之間的配合，便於插杆移動與調節板抵接，繼而能夠對調節板進行限位，從而便於將外界杆體貫穿兩個貫穿孔進行旋轉將杆身擰動拆卸。
25. 一種自攻鎖緊螺釘 [ CN223708238 ] :
本實用新型公開了一種自攻鎖緊螺釘，具體涉及螺釘領域，包括螺釘杆，螺釘杆的頂面設置有螺帽，螺帽的頂面中部固定設置有延伸頭，且延伸頭的頂面中部開設有十字槽；螺帽上還滑動設置有套筒，套筒的頂端位於延伸頭的頂部；螺釘杆上分別套設有墊圈一和墊圈二，墊圈一位於墊圈二的底部，且墊圈一和墊圈二的相對面分別設置有多個相互卡接的卡塊，墊圈一和墊圈二的相背面分別設置有多個限位塊。本實用新型通過在螺帽的頂面滑動設置的套筒，可以增強螺釘與電鑽之間連接的緊密性，防止在固定螺釘的過程中發生螺釘偏移或者掉落的情況；且在螺釘杆上套設有墊圈一和墊圈二，墊圈一和墊圈二相互卡接，能有效防止震動時螺釘發生鬆動，從而保證鎖緊效果。
26. 一種注塑螺釘 [ CN223708239 ] :
本實用新型涉及螺釘技術領域，具體涉及一種注塑螺釘，包括螺栓本體、鉚接、法蘭和推動機構，鉚接的上端具有弧形，鉚接上還具有防轉花齒，鉚接上還具有內孔，鉚接與螺栓本體的上端固定連接，法蘭固定套設於鉚接的外部，防轉花齒位於弧形的下方。法蘭作為承載面，弧形為螺栓本體提供抗拉拔力，防轉花齒用於防止螺栓本體與塑膠發生相對轉動，內孔用於將塑膠填入其中，當收到橫向作用力時，可以防止螺栓本體發生晃動，提高螺栓本體的緊固效果，該裝置可以冷鐓一體成型，減少了生產工序，規避了搓花齒過程中的生產風險，提高了工作效率，節約了生產成本；該注塑螺栓還具有連接牢固、可用性強、抗拉拔和抗轉動性能更高等優點。
----
二、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：
本項分類號(F16B037)之專利包括『夾片和螺母組件、尼龍防鬆螺母、一種偏心式防盜螺母、一種六角防鬆螺母、一種可預緊式螺母座、一種防鬆螺母、一種四爪螺母、一種卡位元連接結構、一種具有定位結構的卡式螺母、一種應用於超薄板的高強度自鎖緊連接件及連接機構、一種緊固件、緊固元件和壓鉚模具、一種鉚接件、鉚接元件和壓鉚頭、一種壓鉚件、壓鉚元件和壓鉚頭、一種緊固件和緊固元件、一種螺母組合結構、一種高強鋼密封壓鉚螺母、一種八角壓鉚螺母、一種防鬆脫螺母和塑膠件、EXPANDABLE COLLET BODIES WITH SECTIONAL FINGER-BASED ANTI-ROTATION FEATURE, CLIPS, INSERTS AND SYSTEMS THEREOF、QUICK LOCK NUT ASSEMBLY、FASTENER SYSTEM AND METHOD FOR DRILLING FASTENER HOLE AND INSTALLING A FASTENER』等專利，以下為本期專利摘要說明。

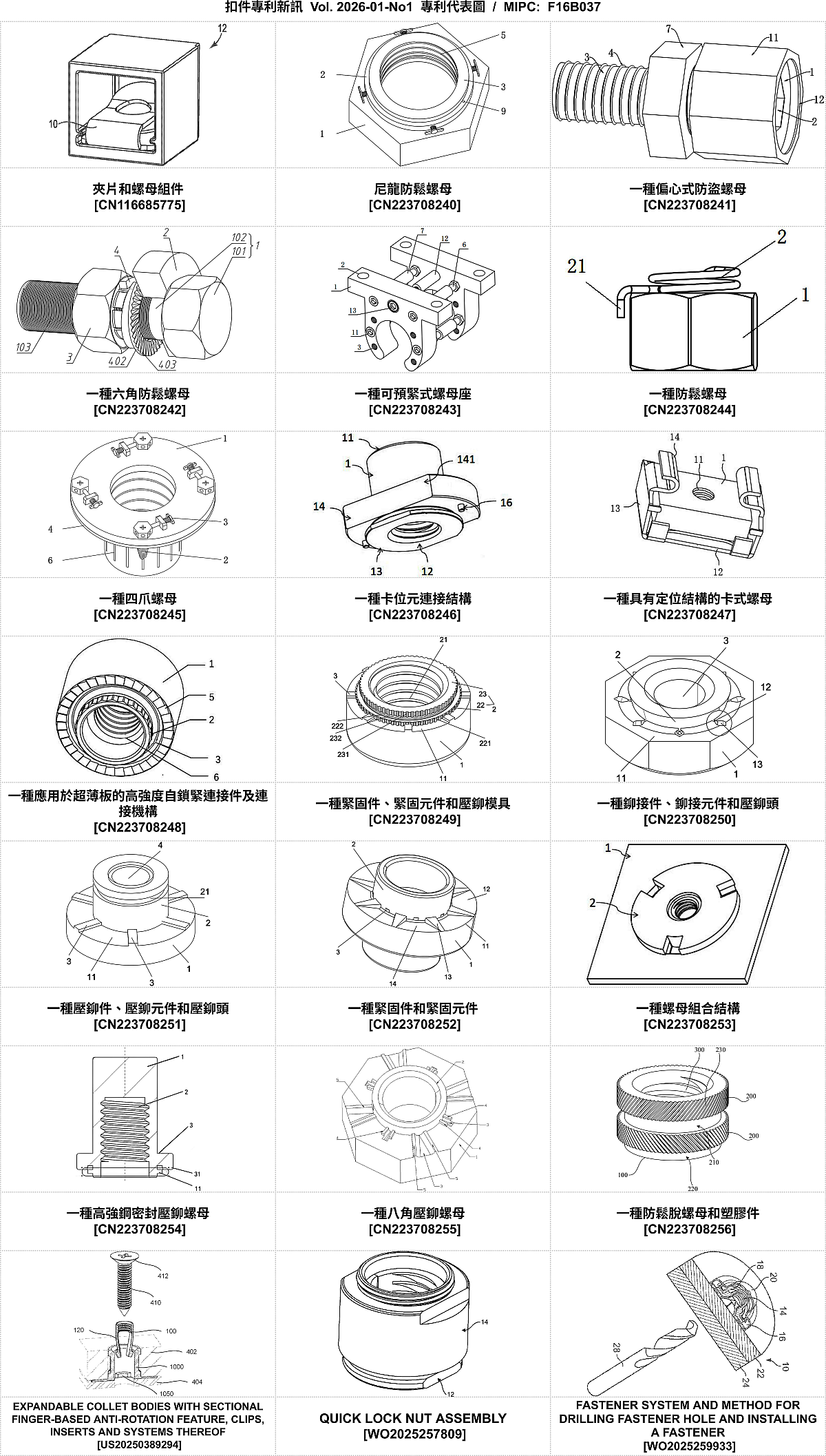

#專利代表圖 :
----
#專利摘要：
01. 夾片和螺母組件 [ CN116685775 ] :
本披露涉及一種夾片和螺母元件，夾片和螺母元件包括大致C形的夾片部件，夾片部件具有：下板，下板具有上表面；保持凸片，保持凸片從下板延伸並在下板上面彎曲，使得保持凸片的下表面面向下板的上表面並與其間隔開；以及第一孔口，第一孔口延伸穿過下板。夾片和螺母元件進一步包括螺母部件，螺母部件具有：第一螺母部分，第一螺母部分的尺寸被確定成裝配在第一孔口內；以及第二螺母部分，第二螺母部分從第一螺母部分延伸。
02. 尼龍防鬆螺母 [ CN223708240 ] :
本申請涉及尼龍螺母技術領域，且公開了尼龍防鬆螺母，包括螺母本體、卡接機構和尼龍環，所述尼龍環通過卡接機構卡接在螺母本體的內部，所述卡接機構包括固定連接在螺母本體上表面的定位環，所述定位環的內壁滑動套設有四個鎖杆。該尼龍防鬆螺母，設計有便捷的卡接機構，能夠輕鬆拆裝內部的尼龍環，當尼龍環失效時，只需更換尼龍環，而無需更換整個螺母，這種設計大大減少了材料消耗，減少了廢棄部件，也降低了資源浪費，螺母內部設有第二螺紋線，在旋緊過程中與螺杆螺紋形成咬合，產生機械鎖定效果，同時增加摩擦力，當尼龍環變形後，會對螺杆施加徑向夾緊力，實現雙重緊鎖作用，有效防止螺母鬆動，更加實用和可靠。
03. 一種偏心式防盜螺母 [ CN223708241 ] :
本實用新型涉及防盜螺母技術領域，且公開了一種偏心式防盜螺母，包括螺杆扭頭，所述螺杆扭頭的外壁開設有六角孔，所述螺杆扭頭的外壁連接有長螺杆，所述長螺杆的外壁設有外螺紋一，所述長螺杆的外壁套接有內置件，所述內置件的內壁開設有對接槽，所述長螺杆的外壁套接有偏心螺帽，所述對接槽的外壁連接有延伸壁，所述對接槽的內壁設有內螺紋一，所述延伸壁的外壁設有外螺紋二，該偏心式防盜螺母，通過裝置上外螺紋一、內螺紋一與外螺紋二、內螺紋二的相互配合使用，從而使裝置上的緊固件反向旋轉與外螺紋二相嚙合，進而使裝置上的偏心螺帽在正反轉的情況下都設置有緊鎖方向，使偏心螺帽的防盜緊固效果達到最佳。
04. 一種六角防鬆螺母 [ CN223708242 ] :
本公開涉及螺母防鬆技術領域，本公開的一個實施例提供了一種六角防鬆螺母，用於限制螺栓與工件的位置，螺栓具有栓頭和栓杆，栓杆具有外螺紋，包括主體，主體內部具有第一內螺紋；主體靠近栓頭一側具有若干延伸板，若干延伸板繞主體軸線圓周間隔分佈，若干延伸板內壁具有第二內螺紋；第二內螺紋與第一內螺紋旋向相同，第二內螺紋螺距小於第一內螺紋螺距；第一內螺紋和第二內螺紋均與外螺紋配合連接。通過上述技術方案，解決了現有技術中六角螺母安裝後，發生振動容易鬆動的技術問題。
05. 一種可預緊式螺母座 [ CN223708243 ] :
本實用新型公開了一種可預緊式螺母座，包括有兩個螺母座主體，兩個所述螺母座主體的內側周圍分佈設置有多個彈性伸縮連接件，用於提供反向的彈性支撐，兩個所述螺母座主體之間的中上部還設置有線性傳動元件，用於調節兩個所述螺母座主體之間的距離，以施加軸向預緊力，所述螺母座主體的頂部兩側均開設有安裝孔一，所述螺母座主體的外側圓周陣列有多個安裝孔二。該可預緊式螺母座，通過雙螺母座、線性傳動元件和彈性伸縮連接件的配合，不僅能夠實現調節預緊力，還能夠實現雙螺母座之間的距離調節，易於滿足不同工況的需求，適用範圍廣。
06. 一種防鬆螺母 [ CN223708244 ] :
本實用新型公開了一種防鬆螺母，包括：螺母體，所述螺母體的一埠安裝有彈簧體，所述彈簧體固定安裝於所述螺母體端面上。通過直接在螺母上安裝配套的彈簧體，能夠在與螺杆安裝時，有彈簧的夾緊，並且與螺母一體安裝，使得利用與螺母成一體式結構的彈簧特性，防止了螺母的鬆動、脫落，本實用新型由於直接將彈簧體安裝在螺母上端，直接在進行裝配時進行使用，不需要額外的固定結構，使得安裝過程簡單，對配合要求不高，本體經沉台鑽孔與彈簧裝配焊接組成，適合自動化，規模化生產，定心無變形，品質穩定，提高彈簧防鬆螺母的抗震防鬆極限，另外，本實用新型中的螺母體是普通的標準螺母，不需要額外的加工，大大降低了生產成本，提高了生產效率。
07. 一種四爪螺母 [ CN223708245 ] :
本申請涉及螺母技術領域，且公開了一種四爪螺母，包括螺母本體，所述螺母本體的頂部設有四爪機構和用於限位的限位機構，所述四爪機構包括轉動套設在螺母本體頂部的四個螺旋鑽頭，每個所述螺旋鑽頭的頂端均固定連接有六角頭。該一種四爪螺母，其四個螺旋鑽頭可以旋轉切削材料表面，形成自鑽孔並在旋入材料時同時形成螺紋結構，這種設計顯著提高了螺母本體的抗拉拔能力，使其在材料中更加穩固，特別適用於振動或衝擊環境，相比於傳統的四爪螺母，新的四爪螺母通過旋轉切割方式逐步刺入材料，所需的力矩較小，安裝更為便捷，此外，螺旋鑽頭配合限位機構使用，可以有效避免鑽頭在使用過程中隨意轉動導致的鬆動問題，提升了螺母的可靠性與實用性。
08. 一種卡位元連接結構 [ CN223708246 ] :
本申請提供了一種卡位元連接結構，包括：主體部，主體部具有第一端部與第二端部；固定連接在第一端部上的凸台部；固定套設在主體部上的法蘭部，法蘭部與凸台部之間形成安裝槽；凸台部穿設出板材，且法蘭部與板材抵觸，用於使得板材套設在安裝槽中；法蘭部朝向板材的一側固定安裝有多個定位件，多個定位件均穿設在板材中，本實用新型通過主體部上具有凸台部與法蘭部，在凸台部與法蘭部之間設置有安裝槽，且法蘭部上固定安裝有多個定位件，從而可以在對板材進行固定安裝的過程中通過多個定位件對板材的相對位置進行固定，設置板材上用於連接的孔為異形孔，主體部上凸台部的截面形狀仿形于異形孔設置，從而可以使得主體部在進行安裝前進行預定位。
09. 一種具有定位結構的卡式螺母 [ CN223708247 ] :
本實用新型涉及卡式螺母技術領域，公開了一種具有定位結構的卡式螺母，包括螺母，所述螺母中部開設有螺孔，所述螺母設置在卡式外殼內，所述卡式外殼底部設置有底板，所述底板兩側均固定安裝有側板。本實用新型技術方案通過螺栓與螺孔螺紋連接，可以使卡式外殼內的螺母沿著螺栓的方向向工件靠近，隨著螺栓不斷與螺母擰合，可以對螺母底側的支撐板進行擠壓，將支撐板兩側的彈性件不斷向外側延展，等待兩組彈性件外側與兩組側板貼合後，可以使彈性件擴張到最大值，配合兩組彈性件對支撐板頂部的螺母進行反向支撐，有效對卡式外殼內螺母進行固定，增加螺母與螺栓的穩定和牢固，避免螺母在卡式外殼內鬆動發生掉落。
10. 一種應用於超薄板的高強度自鎖緊連接件及連接機構 [ CN223708248 ] :
本實用新型公開了一種應用於超薄板的高強度自鎖緊連接件及連接機構，其中的連接件，包括：法蘭頭；導向頭，所述導向頭位於所述法蘭頭的端部並沿所述法蘭頭延伸方向伸出，所述導向頭的外周閉合，所述導向頭內部具有避位元孔；容料槽，所述容料槽位於所述導向頭外周的外側並向所述法蘭頭內部凹陷，所述容料槽內部為連續曲面。本實用新型可以適合於薄板的安裝場景，基板厚度可以薄至0.1mm，使得應用場景更廣，此外，也可以使得安裝後整體結構的背面平齊無凸台，從而實現更優的安裝效果；安裝完成後的實際應用中，通過對配螺栓對該連接件進行對配鎖緊，實現越拉越緊的效果，達到更好的性能。
11. 一種緊固件、緊固元件和壓鉚模具 [ CN223708249 ] :
本實用新型公開了一種緊固件、緊固元件和壓鉚模具，緊固件包括本體和凸台，本體設有第一面，以用於支撐鈑金。凸台凸出於第一面，且凸台的尺寸小於本體的尺寸，凸台設有與第一面連接的第一花齒，由於第一花齒具有若干齒部，鈑金材料流入相鄰的齒部的縫隙中，可以提高緊固件與鈑金連接時的抗扭能力。若第一花齒的直徑沿朝向第一面的方向逐漸減小，以與第一面或其他面形成倒錐耳形花齒槽，增加連接可靠性和穩定性，能提高產品的抗拉能力。凸台還設有向內凹陷的第一凹槽，相比鼓型不易滑脫，且能增加產品的容料空間，提升輕質合金等抗剪能力較低的材料的鉚接後連接強度，並提高產品的抗拉能力。
12. 一種鉚接件、鉚接元件和壓鉚頭 [ CN223708250 ] :
本實用新型公開了一種鉚接件、鉚接元件和壓鉚頭，鉚接件包括本體，本體設有支撐面和限位槽，支撐面用於支撐鈑金。限位槽包括第一孔和第一槽，第一孔的一端開口於支撐面，另一端與第一槽連通，鈑金的材料流入可由第一孔流入第一槽內，並填滿限位槽，能實現防轉的效果。第一槽設有背離支撐面的限位面，以在與鈑金鉚接後實現防脫的效果。相比現有技術中凸出於支撐面的防轉齒，鈑金所需變形量更小，更易實現鉚接，並且相比現有技術中翻鉚實現防脫，該防脫的方式，鉚接件可不變形，保證鉚接件的強度，連線性能更加可靠。
13. 一種壓鉚件、壓鉚元件和壓鉚頭 [ CN223708251 ] :
本實用新型公開了一種壓鉚件、壓鉚元件和壓鉚頭，壓鉚件包括本體和凸部。本體設有支撐面，用於支撐鈑金。凸部凸出於支撐面，並設有鉚接槽，在鉚接時，可使得鈑金材料流入鉚接槽內，從而實現抗拉效果，增強了鉚接性能，使得與鈑金連接更穩固，性能更好，而壓鉚件無需翻邊變形，保證壓鉚件的強度。防轉齒凸出於支撐面或凸出於凸部的外壁，從而在與鈑金鉚接後，提供抗扭的能力，且防轉齒位於鉚接槽靠近支撐面的一側，以防止因防轉齒與鈑金的鉚接影響到鈑金流入鉚接槽內。
14. 一種緊固件和緊固元件 [ CN223708252 ] :
本實用新型公開了一種緊固件和緊固元件，緊固件包括輪緣，輪緣設有支撐面、入料槽和防轉齒，入料槽的開口與支撐面同一水準設置，並與支撐面相接，並位於支撐面的內側，且入料槽自外向內深度逐漸增加，從而便於引導鈑金材料流入入料槽內。防轉齒自外向內延伸，其凸出於入料槽的槽底，且防轉齒的頂面與支撐面同一水準設置，從而提高支撐面積，增加強度。而鈑金材料由於防轉齒或支撐面刺入而流入入料槽內時，與防轉齒的側壁實現相抵實現止轉的功能，且防轉齒的內側的側壁與鈑金材料的接觸面積更大，增加防轉效果，而防轉齒的外側的側壁與鈑金材料的接觸面積小，便於與鈑金材料完全接觸。
15. 一種螺母組合結構 [ CN223708253 ] :
本申請提供了一種螺母組合結構，包括：第一板材，第一板材的中間位置開設有第一連接孔；穿設在第一板材中的第二板材，第二板材的中間位置開設有第二連接孔；穿設進第二連接孔的螺母件，螺母件與第一連接孔抵觸；第一板材上開設有多個安裝孔，任一安裝孔均與第一連接孔連通，第二板材上開設有多個安裝部，安裝部固定安裝在第二板材朝向第一板材的側壁上，安裝部朝向第一板材延伸，且安裝部遠離第二板材的端部朝向垂直於安裝部的方向彎折形成彎折部；其中，多個安裝部與多個安裝孔一一對應，任一安裝部穿設在相對應的安裝孔中，第一板材抵接在彎折部與第二板材之間。
16. 一種高強鋼密封壓鉚螺母 [ CN223708254 ] :
本實用新型屬於緊固件技術領域，公開了一種高強鋼壓鉚密封螺母，包括螺母本體，具有內螺紋孔；環形凸台，設置在螺母本體的外周壁；折線型密封結構，設置在凸台與螺母本體的頂部之間，在與基材連接後，用於在基材內表面形成類迷宮狀密封結構。從而提高高強度鋼密封壓鉚螺母與基材的連接穩定性。本實用新型通過在螺母本體上部端面上設置折線型密封結構，使得高強鋼壓鉚密封螺母在與基材緊固連接時，能夠與基材形成類迷宮密封的結構，進而能夠取得較好的密封效果，符合使用需求。
17. 一種八角壓鉚螺母 [ CN223708255 ] :
本實用新型提出了一種八角壓鉚螺母，該螺母本體呈八角形，下側面設有同軸圓環形凸台，增強定位精准度與壓力分散效果。壓齒包含四個第一壓齒和四個第二壓齒，第一壓齒位於相鄰第二壓齒之間，且第一壓齒下端低於第二壓齒下端，鉚壓時第一壓齒先切入鋼材，打破初始應力，隨後第二壓齒全面擠壓。導向槽底部高於螺母本體的下側面，便於鋼材形變材料流入，沿徑向寬度漸大，適配不同階段變形量，第一壓齒上導向槽的長度大於其自身長度，保障變形材料充分延展。本八角壓鉚螺母能有效提升薄板連接的穩定性與可靠性，適用於電子、汽車、航空航太等多領域精密製造。
18. 一種防鬆脫螺母和塑膠件 [ CN223708256 ] :
本申請提供了一種防鬆脫螺母和塑膠件，該防鬆脫螺母一體注塑和熱熔在塑膠件中，螺母本體設有沿軸向貫通的螺紋孔；同軸設置的多個環形凸台凸設於螺母本體外環面，並沿軸向間隔分佈；相鄰兩個環形凸台與螺母本體的外環面之間形成環狀的第一防溢膠凹槽，臨近螺母本體下端的環形凸台與螺母本體的外環面之間形成環狀的第二防溢膠凹槽；環形凸台設有相對螺母本體的軸向傾斜的外花紋，且相鄰的兩個環形凸臺上的外花紋的傾斜方向相反；內牙花齒設于螺紋孔的內壁面，內牙花齒呈沿螺母本體的軸向傾斜設置。本申請提供的防鬆脫螺母和塑膠件具有防溢膠和防鬆脫的優點。
19. EXPANDABLE COLLET BODIES WITH SECTIONAL FINGER-BASED ANTI-ROTATION FEATURE, CLIPS, INSERTS AND SYSTEMS THEREOF [ US20250389294 ] :
本發明公開了一種具有分段式指狀防旋轉結構的可擴展夾頭體。此夾頭體不僅包括作為兩部分防旋轉裝置（ARM）第一部分的多個夾持指，還包括兩部分平移止動裝置（TAM）的第一部分。此平移止動裝置可以是分段式的，也可以是非分段式的。此平移止動裝置可防止夾頭體在工件內發生過度平移，並與固定在工件或輔助結構上的平移止動裝置的第二部分配合工作。這樣，在插入或初始夾緊過程中，夾頭體插入工件或輔助結構時不會意外地被推過工件的盲側。
Expandable collet bodies with sectional finger-based anti-rotation features are disclosed. The collet body comprises not only a plurality of gripping finger as a first part of a two-part anti-rotation means (ARM), but also a first part of a two part translation arresting means (TAM), which may or may not be sectional in nature and the TAM prevents over translation of a collet body within the work piece(s), and cooperates with a second part of the TAM associated with a work piece or an auxiliary structure. In this manner, a collet body inserted into a work piece or auxiliary structure will not accidentally be pushed beyond the blind side of the work piece(s) during insertion or initial clamp-up.
20. QUICK LOCK NUT ASSEMBLY [ WO2025257809 ] :
本發明公開了一種用於與螺紋桿連接的快速鎖緊螺母組件，該組件包括一個螺母，該螺母具有相對的軸向端部、穿過所述相對軸向端部的軸線以及沿所述軸線並穿過所述相對軸向端部的軸向開口。所述軸向開口的至少一部分軸向部分設有螺紋，以使螺帽能夠與螺紋桿螺紋接合。所述螺帽包括第一螺帽部分和第二螺帽部分，每個部分均具有相對的軸向端部。至少第二螺帽部分可以相對於第一螺帽部分沿軸線向外側選擇性地移動，使得當沿任一軸向方向對螺帽施加適當的軸向力時，螺帽和螺紋桿的相應螺紋能夠脫離，從而使螺帽能夠沿螺紋桿沿任一縱向移動。
The present disclosure provides a quick lock nut assembly for coupling to a threaded rod including a nut having opposite axial ends, an axis extending through the opposite axial ends, and an axial opening extending along the axis and through the opposite axial ends. At least an axial portion of the axial opening is threaded to enable the nut to threadably engage the threaded rod. The nut includes first and second nut portions each having opposite axial ends. At least the second nut portion is selectively movable relative to the first nut portion in a laterally outward direction relative to the axis to enable respective threads of the nut and the threaded rod to disengage when a suitable axial force is applied to the nut in either axial direction so that the nut can be moved longitudinally along the threaded rod in either longitudinal direction.
21. FASTENER SYSTEM AND METHOD FOR DRILLING FASTENER HOLE AND INSTALLING A FASTENER [ WO2025259933 ] :
一個緊固件包括一個帶孔的螺母、一個籃狀結構和一個止動器。螺帽安裝在籃狀結構內。止動器可拆卸地安裝在螺帽的孔內。此緊固件用於將多個工件彼此固定。止動器用於容納鏜孔工具的一部分，以便在多個工件上鑽孔。止動器用於防止多個工件的鑽孔部分進入螺帽的孔內。止動器可從螺帽的孔中取出。
A fastener includes a nut having a bore, a basket and an obturator. The nut is installed in the basket. The obturator is removably installed within the bore of the nut. The fastener is configured to secure a plurality of workpieces to one another. The obturator is configured to receive a portion of a boring tool for making holes within the plurality of workpieces. The obturator is configured to prevent bored portions of the plurality of workpieces from entering the bore of the nut. The obturator is configured to be removed from the bore of the nut.
----
三、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
"本項分類號(F16B039)之專利包括『一種防鬆螺母、一種防脫型螺栓螺母元件、一種堆內構件用防鬆杯塑性變形鎖緊裝置、緊固元件、產品、產品元件、產品安裝方法和連接器、防鬆緊固件及具有其的車輛、一種防鬆動效果好的螺釘、一種深螺紋防鬆動螺栓結構、一種防止鬆動脫落的車用緊固件、一種採用預緊力防鬆墊圈的緊固件結構、一種止回墊圈組、一種鈑金件裝配用不銹鋼錐形墊圈、帶高彈阻尼內圈的絞合型防鬆螺母組件、一種高強度熱浸鍍鋅螺栓元件、防脫密封鎖緊螺絲、一種汽車螺栓鎖緊裝置、十二角自鎖螺母、一種組合式外牆錨栓結構、緊固結構、Mechanical Lock Nut Retainment System、LOOSENING PREVENTION DEVICE』等專利，以下為本期專利摘要說明。

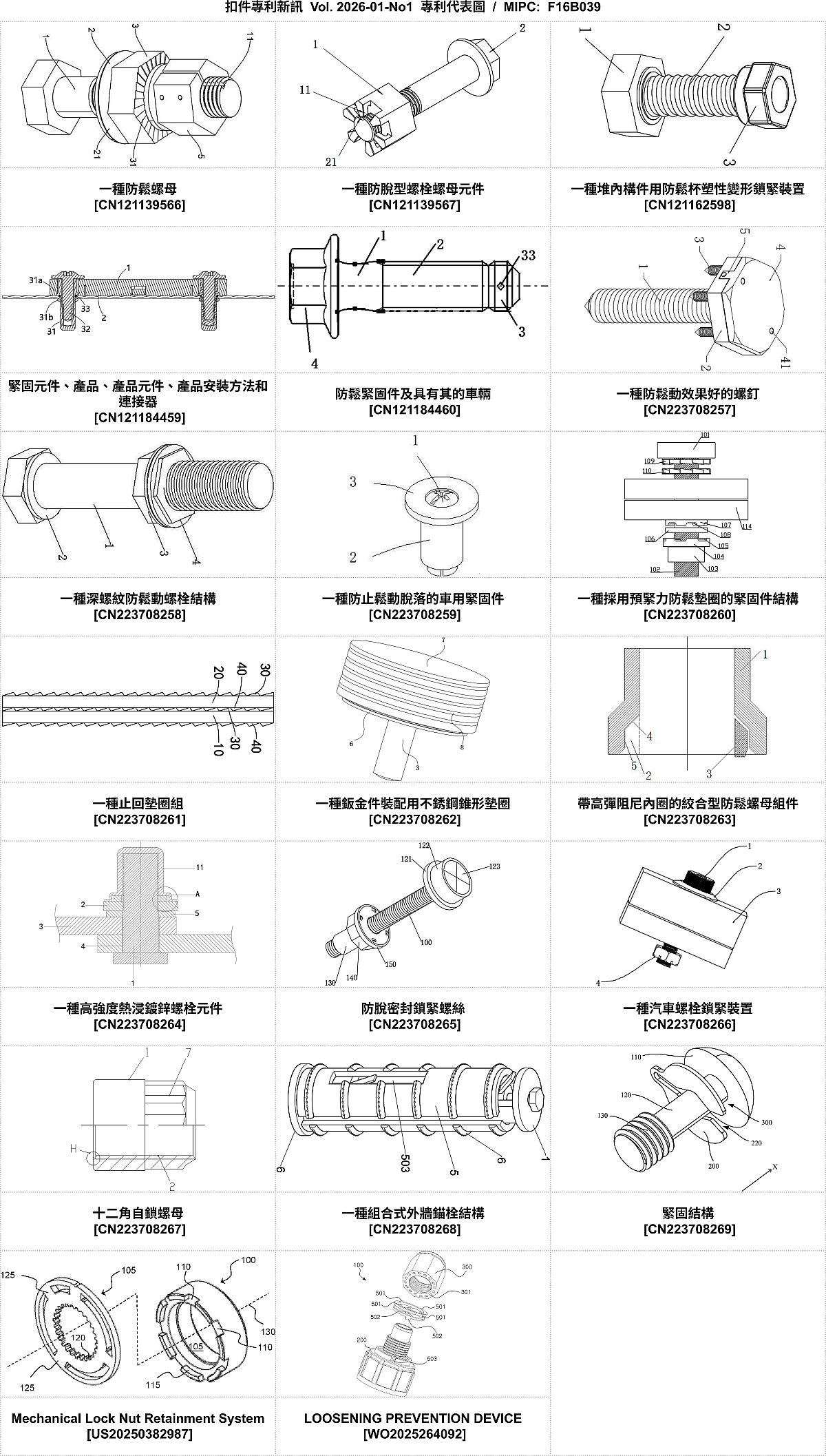

#專利代表圖 :
----
#專利摘要：
01. 一種防鬆螺母 [ CN121139566 ] :
本發明公開了一種防鬆螺母，涉及螺母技術領域，包括螺栓主體，所述螺栓主體的外部設有支撐墊片，所述支撐墊片的上方設有下螺母，連接件設置在螺栓主體端頭與支撐墊片之間位置，支撐墊片通過彈性支撐對下螺母與螺栓主體的外螺紋進行咬合鎖死，所述下螺母的上端面設有下加固墊圈，且下加固墊圈與下螺母一體成型，所述下螺母的上方設有上加固墊圈，上加固墊圈與螺栓主體滑動連接，且上加固墊圈與下加固墊圈接觸後緊密鎖緊，所述上加固墊圈的上方設置有與螺栓主體螺紋配合上螺母，所述上螺母的前端設有開口，上螺母通過旋轉與上加固墊圈擠壓的同時開口間隙逐漸減小，解決了螺母在震動環境中鬆緊度快速下降的問題。
02. 一種防脫型螺栓螺母元件 [ CN121139567 ] :
本發明提供了一種防脫型螺栓螺母元件，所述元件包括螺栓和螺母，所述螺栓的連接絲扣段設置有絲扣斷面，所述螺母設置有防脫部，防脫部端部設置有變形絲扣；在螺母旋入時，所述防脫部發生彈性形變，使得螺母順利旋入；在螺母迴旋旋出時，在所述絲扣斷面處，所述防脫部彈性形變回縮，所述變形絲扣在所述絲扣斷面處發生阻滯，達到防止螺母鬆脫的作用。本發明無需其它構件，僅由螺栓和螺母即可實現防脫功能，且可以通過常規螺栓螺母加工制得，結構簡單、操作便捷和環境適應性好。
03. 一種堆內構件用防鬆杯塑性變形鎖緊裝置 [ CN121162598 ] :
本發明涉及鎖緊結構技術領域，具體是涉及一種堆內構件用防鬆杯塑性變形鎖緊裝置，該裝置包括螺栓外固定頭、輔助固定機構、螺栓杆件和防鬆杯，螺栓外固定頭為六棱柱中空結構，螺栓外固定頭中間孔洞為圓柱形，螺栓外固定頭內部設置有輔助固定機構，輔助固定機構為中空圓柱結構，螺栓外固定頭的厚度是輔助固定機構厚度的0.8倍；輔助固定機構的內部固定螺栓杆件的一端，螺栓杆件的另一端連接防鬆杯。該裝置通過採用防鬆杯塑性變形鎖緊結構和輔助固定機構的組合，有效解決了傳統防鬆結構在高振動或極端工作環境中的鬆動問題。防鬆杯與螺栓杆件的螺紋連接，結合輔助固定機構提供的多個支撐點，大幅提升了結構的固定穩定性。
04. 緊固元件、產品、產品元件、產品安裝方法和連接器 [ CN121184459 ] :
本發明公開緊固元件、產品、產品元件、產品安裝方法和連接器。緊固組件包括：拉鉚螺母，包括形成在其外側的第一凸緣和位於其一端的端面；和螺栓，適於與拉鉚螺母連接並具有定位凸緣。緊固元件適於穿過第一部件上的第一通孔和第二部件上的第二通孔，用於緊固第一和第二部件。螺栓的定位凸緣適於抵靠在拉鉚螺母的端面上，拉鉚螺母的第一凸緣和第一部件適於抵靠在第二部件的一側上。當穿過第一和第二部件的緊固元件的螺栓被擰緊時，拉鉚螺母在螺栓的拉拽下發生變形並形成抵靠在第二部件的另一側上的第二凸緣，以將拉鉚螺母鉚接到第二部件上和將第一和第二部件緊固在一起。本發明簡化了將第一部件緊固到第二部件上的安裝步驟，降低了成本。
05. 防鬆緊固件及具有其的車輛 [ CN121184460 ] :
本申請實施例提供了一種防鬆緊固件及具有其的車輛。防鬆緊固件，包括緊固件本體，緊固件本體包括杆部及頭部，頭部設置為外六角形；杆部依次設置有第一組成段、第二組成段和第三組成段，第三組成段的外周面形成第一螺紋結構，第一螺紋結構與螺母進行配合連接，提高鎖緊效果，第一組成段的第一端與頭部連接，第一組成段的第二端遠離頭部沿杆部軸向延伸設置。本申請解決了現有技術中緊固件在動態疲勞工況下易鬆動的技術問題。
06. 一種防鬆動效果好的螺釘 [ CN223708257 ] :
本實用新型公開了一種防鬆動效果好的螺釘，涉及螺釘技術領域，包括螺釘本體，所述螺釘本體的上端外側套設固定有基座環，所述基座環的內部等角度螺紋安裝有若干個輔助釘，且基座環的上端配合安裝有蓋板，所述蓋板的下端等角度安裝有若干個壓塊，所述壓塊與輔助釘一一對應設置，所述蓋板通過壓塊遮蓋輔助釘；所述蓋板的左右兩側均安裝有連接件，所述蓋板通過連接件與基座環構成可拆卸連接。該防鬆動效果好的螺釘，通過在基座環上設置有若干個輔助釘，以增強螺釘本體與連接物體之間的連接穩定性，防止鬆動，同時利用墊圈以及蓋板上的壓塊提高輔助釘的安裝牢固性，進一步提高螺釘本體的緊固效果。
07. 一種深螺紋防鬆動螺栓結構 [ CN223708258 ] :
本實用新型涉及螺栓結構技術領域，且公開了一種深螺紋防鬆動螺栓結構，包括螺栓主體，所述螺栓主體包括頂部、光杆部與螺紋部，且頂部、光杆部與螺紋部一體式連接；所述螺紋部的外表面套設有螺母，所述螺母的一端內部設置有卡環元件，通過卡環元件限位元防鬆動；所述螺紋部的外表面位於螺母的外側設置有擋片，通過擋片增加螺母安裝的摩擦力。通過在螺母外側安裝擋片，擋片與螺母接觸的一側表面設置有防滑紋，增加擋片與螺母的摩擦力，防止螺母受到震動出現鬆動的情況，同時在螺母內部一端安裝卡環，卡環內設置有傾斜設置的卡齒，卡齒為彈性結構，在螺母固定完畢後，卡住螺母位置，進一步增加螺母的防鬆動能力。
08. 一種防止鬆動脫落的車用緊固件 [ CN223708259 ] :
本實用新型涉及緊固件技術領域，具體公開了一種防止鬆動脫落的車用緊固件，包括螺栓元件，所述螺栓元件的外部螺紋連接有膨脹元件，且膨脹元件的外部固定設置有防鬆脫元件，所述螺栓元件包括螺栓主體，所述螺栓主體的表面開設有防脫孔；所述膨脹組件包括支撐板，且支撐板的底部設置有四組膨脹瓣，所述防鬆脫組件包括固定在支撐板上的防脫套筒，且防脫套筒的內部設置有與防脫孔尺寸相適配的第一定位杆，所述膨脹瓣的內部開設有連接孔，所述支撐板的內部固定設置有螺旋連接座，所述螺旋連接座與螺栓主體螺紋連接，所述膨脹瓣的頂部厚度小於膨脹瓣的底部厚度。本實用新型能夠通過防鬆脫元件來提高花瓣膨脹螺絲的整體防鬆脫效果。
09. 一種採用預緊力防鬆墊圈的緊固件結構 [ CN223708260 ] :
本實用新型涉及緊固件結構技術領域，具體涉及一種採用預緊力防鬆墊圈的緊固件結構，包括螺帽、螺杆和緊固機構，緊固機構包括第一墊片、第二墊片、螺母和防滑元件，第一墊片和第二墊片具有楔形齒，螺杆與螺帽固定連接，螺杆與第一墊片和第二墊片滑動連接，並貫穿第一墊片和第二墊片，且第一墊片位於螺帽和第二墊片之間，第一墊片的楔形齒與第二墊片的楔形齒可拆卸連接，螺母與螺杆螺紋連接，防滑元件設置於第二墊片和螺母之間，通過緊固機構兩個構件牢牢固定，確保兩個構件不會因為振動而鬆動，提高了緊固效果。
10. 一種止回墊圈組 [ CN223708261 ] :
本實用新型提供了一種止回墊圈組，目的是解決目前使用彈簧墊圈防止鬆動的接線柱，在高頻振動和複雜工況下，仍然存在鬆動的技術問題。該止回墊圈組包括：第一墊圈，為環形結構，其一側面上具有第一斜齒；第二墊圈，也為環形結構，其內尺寸和外尺寸均與所述第一墊圈的內尺寸和外尺寸相同，所述第二墊圈的一側面上具有第二斜齒；其中，所述第一墊圈上的第一斜齒與所述第二墊圈上的第二斜齒匹配，二者互相嚙合。該止回墊圈組設置第一墊圈和第二墊圈，並在第一墊圈與第二墊圈接觸面上分別設置第一斜齒和第二斜齒，然後將第一墊圈和第二墊圈均設置在接線柱上，通過第一斜齒與第二斜齒的配合，實現在高頻振動和複雜工況下防止緊固件鬆動的目的。
11. 一種鈑金件裝配用不銹鋼錐形墊圈 [ CN223708262 ] :
本實用新型涉及鈑金件裝配技術領域，具體的說是一種鈑金件裝配用不銹鋼錐形墊圈，包括錐形墊圈本體，所述錐形墊圈本體上開設有安裝槽，所述安裝槽內安裝有彈簧墊圈，所述錐形墊圈本體上滑動連接有壓環，所述彈簧墊圈的一端與錐形墊圈本體抵觸，所述彈簧墊圈的另一端與壓環抵觸，所述錐形墊圈本體的中部貫穿有螺栓，所述螺栓與壓環抵觸；通過彈簧墊圈和錐形墊圈形成雙重防鬆效果，顯著提高螺栓連接的抗振能力，且彈簧墊圈集成於錐形墊圈上的安裝槽內，實現結構緊湊性與輕量化生產，適用於鈑金件、薄壁結構等安裝空間受限場景。
12. 帶高彈阻尼內圈的絞合型防鬆螺母組件 [ CN223708263 ] :
本實用新型公開了一種帶高彈阻尼內圈的絞合型防鬆螺母組件，它包括螺母，所述螺母內壁底部為缺角狀，所述缺角狀內填充有彈性內圈，所述彈性內圈的形狀與缺角狀的形狀相同，且所述彈性內圈的高度大於所述缺角狀的高度，具有防止螺母鬆動的有益效果。
13. 一種高強度熱浸鍍鋅螺栓元件 [ CN223708264 ] :
本實用新型公開了一種高強度熱浸鍍鋅螺栓元件，包括鍍鋅螺栓、鎖緊螺母和兩連接件，兩連接件上均開設相配合的貫穿孔，鍍鋅螺栓的螺杆處包括連接部與螺紋部，連接部的一端與鍍鋅螺栓的螺帽處連接，連接部另一端與螺紋部連接，鍍鋅螺栓的一端穿過兩貫穿孔，鍍鋅螺栓的連接部與貫穿孔相適配，鎖緊螺母轉動設置在鍍鋅螺栓的螺紋部上，螺紋部的外壁上開設有多個卡槽，鎖緊螺母遠離墊圈的一端固定有連接環，連接環上開設有螺紋孔，螺紋孔內螺紋配合有限位螺杆，限位螺杆的頭部固定有限位塊，限位塊通過限位螺杆設置在卡槽內，鍍鋅螺栓的螺紋部上還設有螺栓保護套，解決了現有螺栓元件強度較差，長時間使用螺栓會由於受到振動從而發生鬆動的問題。
14. 防脫密封鎖緊螺絲 [ CN223708265 ] :
本實用新型涉及螺絲技術領域，公開了防脫密封鎖緊螺絲，包括螺栓杆，螺栓杆頂部固接有螺帽，螺帽底部配合有金屬墊圈，本實用新型通過在金屬墊圈和螺帽的外部設置有支撐圈、密封墊圈以及硬質支撐體，可利用硬質支撐體的形變瓣片實現對螺帽的外部的封閉的同時當十字螺絲刀抵住形變瓣片伸入到硬質支撐體內部配合螺帽擰動螺栓時形變瓣片又會向下形變不會影響十字螺絲刀，從而可實現在螺絲安裝使用時減少外部的水分接觸到十字槽造成十字槽出現嚴重銹蝕而造成螺栓無法擰動拆卸的問題，同時螺栓擰緊時會配合金屬墊圈壓緊密封墊圈，減少外部水進入到螺栓杆和使用物體的縫隙內，提升了螺絲和物體連接處的密封性能。
15. 一種汽車螺栓鎖緊裝置 [ CN223708266 ] :
本實用新型涉及汽車螺栓領域，具體公開了一種汽車螺栓鎖緊裝置，包括汽車螺栓，所述汽車螺栓包括：螺栓杆體、牙紋端，所述牙紋端的下端開設有內嵌槽，所述內嵌槽的內側安裝有鎖定扣杆，所述鎖定扣杆的內部設置有鎖定插孔，所述牙紋端的外側設置有螺帽，所述螺帽的下表面陣列開設有扣杆槽，所述扣杆槽的內部開設有定位孔。將內嵌槽抽出後卡在螺帽下表面的扣杆槽的內部後，利用將限位銷從鎖定插孔的內部後限位在定位孔的內部，因此則限定了螺帽與牙紋端的轉動，因此可以防止在汽車運動中的震動導致螺帽會牙紋端的轉動脫落。
16. 十二角自鎖螺母 [ CN223708267 ] :
十二角自鎖螺母，包括螺母本體，該螺母本體具有內螺紋，內螺紋由若干個陰螺紋槽組成，每個陰螺紋槽包括導向牙面、楔形斜面和後隨牙面組成，導向牙面與楔形斜面的連接處形成牙底；綜上所述，本實用新型的十二角結構確保了安裝時扭矩傳遞更加均勻，增強了裝配穩定性；表面MoS2處理不僅增加了潤滑性，還提高了高溫傳導效率，有效防止高溫變形，創新的牙型角自鎖與端面微變形雙重自鎖機制，在振動環境下提供更強的防鬆效果，並使載荷均勻分佈在整個接觸螺旋線上，延長了使用壽命；該螺母特別適用於需高防鬆性能及耐高低溫特性的制動系統，解決了傳統自鎖螺母易鬆動、“咬死”等問題，大幅提升了系統的可靠性和維護週期。
17. 一種組合式外牆錨栓結構 [ CN223708268 ] :
本實用新型涉及了一種組合式外牆錨栓結構，包括頂板、豎板、以及底板，所述豎板對稱固定設置在所述頂板和底板之間，所述頂板和底板在同一軸線上，在兩側豎板之間設有轉動軸，所述轉動軸的兩端分別與頂板的底面和底板的頂面轉動連接；所述底板頂面兩側對稱固定設有呈弧形的延伸片，所述豎板在兩側延伸片之間，所述轉動軸上設有上驅動部，所述轉動軸能夠帶動上驅動部沿轉動軸軸線移動，並驅使兩側延伸片以與底板連接處為轉動點向外側延展。在本實用新型中，通過轉動軸驅動弧形延伸片向外延展，形成限位元擠壓結構，延伸片與牆體孔壁緊密咬合，利用摩擦力與機械阻力協同抵抗拉拔力與剪切力，避免傳統錨栓的滑移風險。
18. 緊固結構 [ CN223708269 ] :
本申請涉及機械零件技術領域，尤其涉及一種緊固結構。本申請提供的緊固結構包括：緊固件，緊固件包括頭部、光軸部和螺紋部，頭部、光軸部和螺紋部沿第一方向依次排布；彈性止擋件，相對於光軸部具有開合自由度並與光軸部彼此可拆卸連接，彈性止擋件圍繞光軸部的至少部分外周面設置，彈性止擋件與頭部沿第一方向的投影重疊設置且彼此之間形成第一限位元區域，第一限位元區域用於容納待鎖緊件；其中，螺紋部具有第一直徑，第一直徑尺寸為R1，光軸部具有第二直徑，第二直徑尺寸為R2，R2＜R1，且螺紋部與彈性止擋件沿第一方向的投影至少部分重疊。本申請提供的緊固結構可以避免緊固件從待鎖緊件上掉落，從而避免緊固件丟失。
19. Mechanical Lock Nut Retainment System [ US20250382987 ] :
一種機械鎖緊螺帽保持系統能夠精確地保持鎖緊螺帽的特定組裝位置和扭力。該系統包括：一根軸，其螺紋部分具有外螺紋，花鍵部分具有外花鍵；一個鎖緊螺母，其內螺紋旋入軸的螺紋部分，螺母周圍設有間隔的凹槽；以及一個鎖緊墊圈，其內花鍵可與軸花鍵部分的花鍵嚙合，墊圈周圍設有間隔的齒。墊圈的齒可嚙合螺帽的間隔凹槽。
A mechanical lock nut retainment system enables accurate retention of a specified assembled position and torque of a lock nut. The system includes: a shaft having external threads on a threaded portion and external splines on a splined portion; a lock nut having internal threads that are threaded onto the threaded portion of the shaft, and the nut having spaced grooves extending around a circumference of the nut; and a lock washer having internal splines receivable on the splines of the splined portion of the shaft, and the washer having spaced teeth extending around a circumference of the washer. The spaced teeth of the washer are receivable in the spaced grooves of the nut.
20. LOOSENING PREVENTION DEVICE [ WO2025264092 ] :
本發明涉及一種防鬆裝置，其結構如下：當由聚合物樹脂材料製成的螺栓單元和螺母單元相互連接形成螺紋結構緊固單元時，螺母單元具有與螺紋結構緊固單元中螺栓單元的接合台階相對應的接合台階接收單元，該螺母單元在向前旋轉時滑過螺栓單元的接合台階滑動單元；接合台階保持在接合台階接收單元內，定位並固定；如果在反向旋轉方向上施加預定大小的外力，則螺母單元的接合台階接收單元的阻力面滑過螺栓單元的接合台階阻力面，從而鬆開螺紋結構緊固單元。
The present invention relates to loosening prevention device configured in the following manner: when a bolt unit and a nut unit made of a polymer resin material are coupled to each other to form a thread structure fastening unit, the nut unit having an engaging step receiving unit corresponding to an engaging step of the bolt unit in the thread structure fastening unit slides past an engaging step sliding unit of the bolt unit while rotating in the forward direction; the engaging step remains seated, positioned, and fastened in the engaging step receiving unit; and if an external force having a predetermined magnitude is applied in the reverse rotation direction, an engaging step receiving unit resistance surface of the nut unit moves past an engaging step resistance surface of the bolt unit, thereby unfastening the thread structure fastening unit.
----
四、以『不帶螺紋之栓；銷，包括可變形元件；鉚釘』(F16B019)為主要IPC分類號之扣件相關專利：
本項分類號(F16B019)之專利包括『一種醫療康復器材用高精密定位銷、一種用於製造軸管叉的模具銷、一種樹形鉚釘、一種雙鼓型抽芯鉚釘、Expansion sleeve and a connection device、Cartridge mechanism and method for monitoring a clamping force exerted on a structure by a fastener during installation、Trace Routing Fastener、SLOTLESS THREADED BLIND RIVET AND MANUFACTURING METHOD、SELF-PIERCING RIVET FOR HIGH STRENGTH ALUMINIUM APPLICATIONS』等專利，以下為本期專利摘要說明。

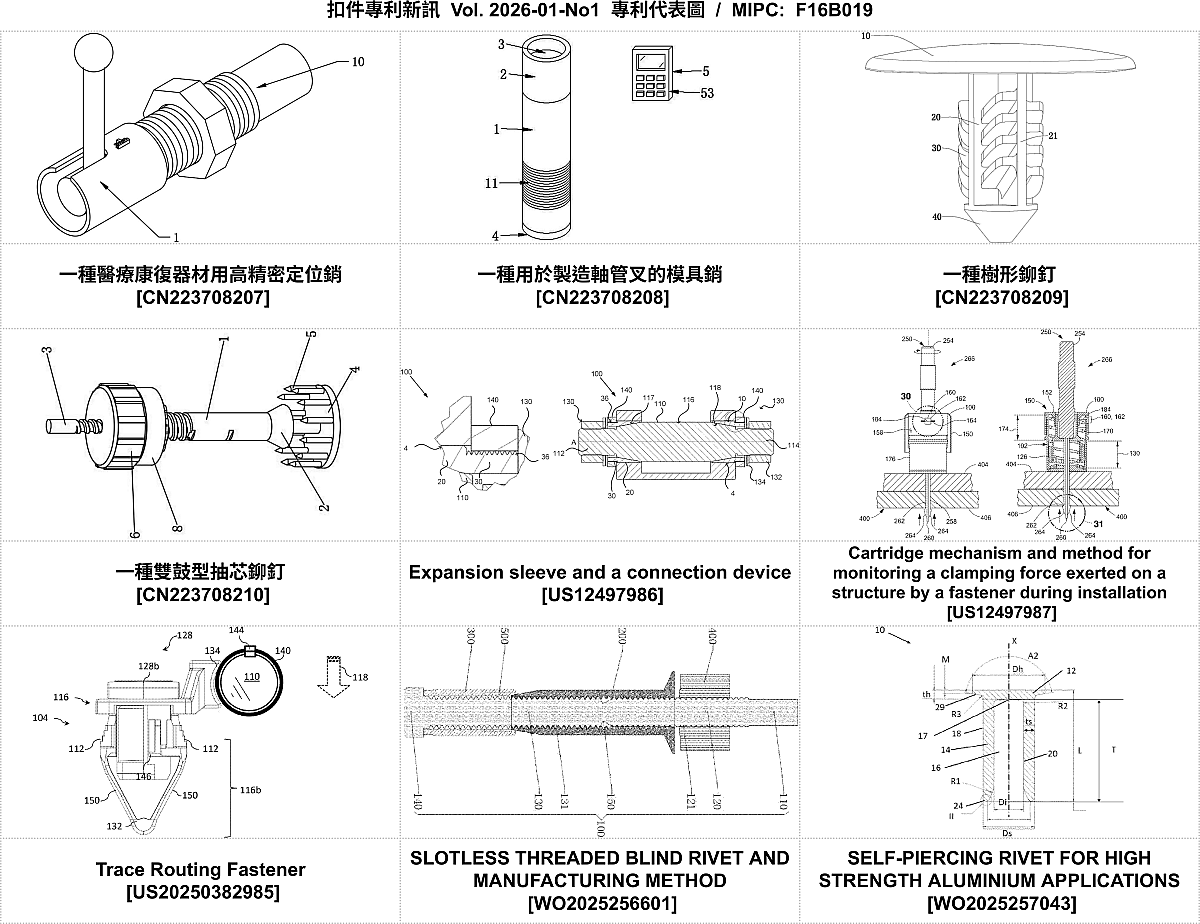

#專利代表圖 :
----
#專利摘要：
01. 一種醫療康復器材用高精密定位銷 [ CN223708207 ] :
本實用新型涉及定位銷技術領域，且公開了一種醫療康復器材用高精密定位銷，包括銷套，所述銷套一端固定連接有安裝套，所述銷套的上表面與下表面均開設有調節長孔，所述調節長孔的內部滑動連接有調節元件，所述安裝套的內部活動套接有安裝元件。該醫療康復器材用高精密定位銷，通過調節元件的設置，在使用時，擰動限位栓，滑動限位杆，改變限位杆在調節長孔的位置，調節完畢後，擰緊限位栓，讓調節支撐環在銷套的內部改變位置，從而達到改變彈簧自由長度，以此改變其彈性的作用，避免了高精密定位銷中的彈簧，因彈性會在使用中不斷地降低，導致定位銷的精度降低，有助於延長彈簧的使用壽命，降低更換頻率。
02. 一種用於製造軸管叉的模具銷 [ CN223708208 ] :
本申請公開了一種用於製造軸管叉的模具銷，屬於製造軸管叉的模具銷領域，其包括模具銷主體、導向套筒、定位塊、壓緊機構和監測機構，所述模具銷主體呈圓柱狀，所述模具銷主體的外部設置有螺紋，以便與設備上的螺母固定，所述導向套筒安裝在模具銷主體的一端，起導向作用，所述壓緊機構設置在模具銷主體的另一端；本申請設計新穎，裝置巧妙，降低了製造成本，通過一體化設計和模組化部件，減少了設備投入和維護費用，避免了焊接引起的形變，提升了產品品質和一致性，減少了次品率，提高了生產效率，通過高效的壓緊機制和自動化控制，縮短了加工時間，實現了批量生產，大大提升了裝置的實用性。
03. 一種樹形鉚釘 [ CN223708209 ] :
一種樹形鉚釘包括鉚釘頭部，設置在所述鉚釘頭部下方的鉚釘體，多個設置在所述鉚釘體上的倒扣，以及設置在所述鉚釘體下方的插頭，所述鉚釘體呈十字柱狀設置，所述十字柱由四個一字柱組成，所述倒扣與所述鉚釘頭部間隔設置，倒扣均勻且錯位設置在所述鉚釘體上的一字柱的兩側，以另外的所述一字柱作為中斷間隔，其中設置在一個所述一字柱兩側的所述倒扣以所述鉚釘體的中心為圓心，中心對稱設置在相對的所述一字柱上，設置在一字柱兩個的所述倒扣的數量相同且相互平行設置，所述倒扣靠近所述鉚釘體中心的一端朝所述插頭的方向傾斜或垂直於所述鉚釘體設置。所述樹形鉚釘通過設置不同結構的所述倒扣，使得所述樹形鉚釘能夠維持安裝和拆卸便捷性的平衡。
04. 一種雙鼓型抽芯鉚釘 [ CN223708210 ] :
本申請涉及雙鼓型抽芯鉚釘技術領域，且公開了一種雙鼓型抽芯鉚釘，包括鉚釘體，所述鉚釘體的底部設有錐形擴口，所述鉚釘體的內部滑動連接有芯杆。該雙鼓型抽芯鉚釘，通過設置錐形擴口、底板、倒刺，促使鉚釘形變時能夠被底板壓緊，並將倒刺刺入材料底部，提高鉚釘與材料間固定的穩定性，通過設置與芯杆螺紋連接的鎖緊環，以及在鎖緊環底部設置抵緊環，促使鉚釘與材料之間能夠進一步壓緊，通過設置與鉚釘體螺紋連接的限位環，促使鉚釘的安裝長度能夠根據孔洞的長度進行調節，與長度不同的孔洞進行適配，進一步提高鉚釘安裝後的穩定性，解決了現有單鼓鉚釘的連接強度和耐久性較差，多層材料的連接中，厚度不一致可能導致連接不可靠的問題。
05. Expansion sleeve and a connection device [ US12497986 ] :
用於連接裝置的膨脹套筒，該套筒設置於連接裝置的軸上以將軸固定在孔內，該套筒包括：具有第一外徑的第一部分；以及具有第二外徑的第二部分，所述第一部分呈圓錐形，其錐形內壁配置成抵靠所述軸的錐形部分，外壁配置成抵靠所述孔的內壁，所述第二部分軸向抵靠設置在所述軸端部的緊固裝置，所述第二部分的第二外徑小於所述第一部分的第一外徑，並且所述第二部分包括內壁，該內壁相對於套筒的軸向延伸的角度小於所述第一部分錐形內壁的角度。
An expansion sleeve for a connection device, the sleeve arranged on an axle of the connection device to secure the axle in a hole, the sleeve comprising: a first section with a first outer diameter; and a second section with a second outer diameter, the first section has a conical shape with a tapering inner wall configured to abut a tapered section of the axle, and an outer wall configured to abut an inner wall of the hole, the second section to axially abut a fastening device arranged at an end of the axle, the second outer diameter of the second section is smaller than the first outer diameter of the first section, and the second section comprises an inner wall extending with an anglerelative the axial direction of the sleeve which is smaller than the angle of the tapering inner wall of the first section.
06. Cartridge mechanism and method for monitoring a clamping force exerted on a structure by a fastener during installation [ US12497987 ] :
一種用於監測臨時緊固件夾緊力的筒式機構包括內組件、外組件和位移指示系統。內組件具有內蓋和內彈簧。外組件具有外蓋和外彈簧。位移指示系統指示內彈簧和外彈簧的壓縮位移量，該位移量代表臨時緊固件對結構施加的初始夾緊力達到設定值。內彈簧未經校準，其彈簧常數與外彈簧的彈簧常數基本相等。外彈簧的校準值為在位移指示系統所指示的壓縮位移量下，初始夾緊力的一半。外組件可從內組件拆卸，使臨時緊固件對結構施加的最終夾緊力約為初始夾緊力的一半。
A cartridge mechanism for monitoring a clamping force of a temporary fastener includes an inner assembly, an outer assembly, and a displacement indicating system. The inner assembly has an inner cap and an inner spring. The outer assembly has an outer cap and an outer spring. The displacement indicating system indicates an amount of compressive displacement of the inner and outer springs that represents attainment of a preliminary clamping force exerted on the structure by the temporary fastener. The inner spring is uncalibrated and has a spring constant substantially equal to that of the outer spring, which is calibrated to one-half the preliminary clamping force at the amount of compressive displacement indicated by the displacement indicating system. The outer assembly is removable from the inner assembly to result in a final clamping force exerted by the temporary fastener on the structure of approximately one-half the preliminary clamping force.
07. Trace Routing Fastener [ US20250382985 ] :
本文描述了一種用於將第二部件透過連接帶連接到第一部件開口的緊固件組件。該組件包括鎖銷和基座結構。鎖銷具有一端帶有頭部、另一端帶有鎖舌的桿身。基座結構包括形成鎖眼開口的墊圈部分和一對用於接合該開口的彈性腿。頭部包括連接到桿身的固定平面部分和至少一個鉸接翼部分。安裝指示器橫跨固定部分和翼部分的至少一部分。鎖眼開口容納桿身的至少一部分，並包括一個凸起結構，用於將鎖銷固定在第一個組裝位置。至少一個彈性腿包括一個彈性柔性片，用於將基座結構固定在第一部件的開口內。
A fastener assembly is described for coupling a second component, via a strap, to an opening in a first component. The assembly includes a lock pin and a base structure. The lock pin has a shank with a head at one end and a lock tab at the opposite end. The base structure includes a grommet portion defining a grommet opening and a pair of resilient legs configured to engage the opening. The head comprises a fixed planar portion attached to the shank and at least one hinged wing portion. An installation indicator spans at least part of both the fixed and wing portions. The grommet opening receives at least part of the shank and includes a protrusion feature that secures the lock pin in a first assembled position. At least one leg includes a resilient flex tab configured to retain the base structure within the opening of the first component.
08. SLOTLESS THREADED BLIND RIVET AND MANUFACTURING METHOD [ WO2025256601 ] :
本公開涉及緊固件技術領域。提供了一種無槽螺紋盲鉚釘及其製造方法。此無槽螺紋盲鉚釘包括芯軸（100）、鉚釘體（200）、鉚釘套筒（300）和驅動構件（400），其中，芯軸（100）包括夾緊部（110）、第一芯軸段（120）、第二芯軸段（130）和凸起（140），第一芯軸段（120）上設有第一外螺紋段（121），第二芯軸段（130）上設有第二外螺紋段（131），並且在第一芯軸段（120）和第二芯軸段（130）之間設有可斷裂頸槽（150）。鉚釘本體 (200) 套在芯軸 (100) 上，鉚釘本體 (200) 內部設有第一內螺紋段 (210) 和第二內螺紋段 (220)，第二內螺紋段 (220) 可沿芯軸 (100) 的軸向限制第二內螺紋段 (220) 可沿芯軸 (100) 的軸向限制第二芯螺紋段 (131) 的運動套板 (300) 套芯；上；驅動構件 (400) 與第一外螺紋段 (121) 螺紋連接。在本公開中，第二內螺紋段可沿軸向限制第二外螺紋段，從而限制芯軸的繼續運動，使可斷裂的頸槽斷裂，斷裂位置大致平行於鉚釘本體的端口，從而實現對斷裂位置的精確控制。
The present disclosure relates to the technical field of fasteners. Provided are a slotless threaded blind rivet and a manufacturing method. The slotless threaded blind rivet comprises a mandrel (100), a rivet body (200), a rivet sleeve (300) and a driving member (400), wherein the mandrel (100) comprises a clamping portion (110), a first mandrel section (120), a second mandrel section (130) and a head protrusion (140), a first external threaded section (121) being provided on the first mandrel section (120), a second external threaded section (131) being provided on the second mandrel section (130), and a breakable neck groove (150) being provided between the first mandrel section (120) and the second mandrel section (130); the rivet body (200) is sleeved on the mandrel (100), the rivet body (200) is internally provided with a first internal threaded section (210) and a second internal threaded section (220), and the second internal threaded section (220) can limit the second external threaded section (131) in an axial direction of the mandrel (100); the rivet sleeve (300) is sleeved on the mandrel (100); and the driving member (400) is in threaded connection with the first external threaded section (121). In the present disclosure, the second external threaded section can be axially limited by the second internal threaded section, such that the mandrel cannot continue to move, in which case the breakable neck groove is broken, such that a breakage is approximately parallel to a port of the rivet body, and the effect of accurately controlling the broken position is achieved.
09. SELF-PIERCING RIVET FOR HIGH STRENGTH ALUMINIUM APPLICATIONS [ WO2025257043 ] :
自衝鉚接接頭和自衝鉚釘 10) 用於在至少兩個部件 (C1、C2、C3) 之間形成連接，包括：a. 鉚釘頭 (12)、鉚釘自由端和鉚釘桿 (14)，鉚釘桿 (14) 延伸於鉚釘頭和鉚釘自由端和鉚釘桿 (14)，鉚釘桿 (14) 延伸於鉚釘頭和鉚釘自由端之間，鉚釘孔桿 (14) 具有鉚釘中心桿 (176)； (14) 包括限定中心桿孔的圓柱形桿外表面和圓柱形桿內表面 (18)，鉚釘自由端包括背向鉚釘頭的環形沖孔端(22)；c.鉚釘桿外表面（20）具有第一個直徑（Ds），中心桿孔包括中心桿孔底部（17）與環形穿孔端之間的孔深（T），其中鉚釘桿具有恆定的徑向厚度（ts），其橫截面鉚釘桿表面至少為15.5 mm²，從環形穿孔端到鉚釘（L）至少為頭頂鉚釘（L）。
Self-piercing rivet joint and self-piercing rivet 10) for producing a joining connection between at least two components (C1, C2, C3) comprising: a. a rivet head (12), a rivet free end and a rivet shank (14) extending between the rivet head and the rivet free end, the rivet shank (14) having a central shank bore (16) comprising a base (17), b. the rivet shank (14) comprises a cylindrical shank outer surface and a cylindrical shank inner surface (18) limiting the central shank bore, the rivet free end comprises an annular piercing end (22) facing away from the rivet head, c. the shank outer surface (20) has a first diameter (Ds), the central shank bore comprises a bore depth (T) between the base (17) of the central shank bore and the annular piercing end, wherein the rivet shank has a constant radial thickness (ts) and in cross-section a rivet shank surface which is at least 15.5 mm² and a rivet length (L) from the annular piercing end up to the top surface of the rivet head of at least 7 mm.
----
五、以『薄板或板之相互連接或與其平行的帶或桿之連接』(F16B005)為主要IPC分類號之扣件相關專利：
本項分類號(F16B005)之專利包括『一種螺栓結構以及板材連接結構、一種實現雙層平行或非平行平面和曲面的連接機構以及連接件、SELF-PIERCING RIVET FOR HIGH STRENGTH ALUMINIUM APPLICATIONS、SELF-PIERCING RIVET、Systems and methods retaining components in an electronic device、CRANE MAT FASTENING SYSTEM、Fastening Assembly, and Part In Preassembly and Fastening System Including Same、SELF-PIERCING RIVET、FASTENING STRUCTURE AND FASTENING METHOD』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. 一種螺栓結構以及板材連接結構 [ CN223708183 ] :
本申請提供了一種螺栓結構，包括：連接部；固定連接在連接部一端的頭部，頭部朝向連接部的一側設為連接面；連接面上朝向連接部所在方向延伸形成排料部，連接面上間隔排列有多個加強筋；其中，任一加強筋均具有第一端部與第二端部，任一加強筋的第一端部與連接部固定連接，任一第二端部朝向頭部的邊緣處延伸，且第一端部的最大外徑至第一端部的最大外徑為線性減小，本實用新型通過設置任一個加強筋的最大外徑從連接於連接部的一端至遠離連接部的一端為線性減小，可以減小頭部在連接過程中的排料的體積，從而可以保持與頭部連接的零件的結構完整性。
02. 一種實現雙層平行或非平行平面和曲面的連接機構以及連接件 [ CN223708186 ] :
本申請提供了一種實現雙層平行或非平行平面和曲面的連接機構以及連接件，包括：連接件，連接件具有主體部，以及相遠離的第一端部與第二端部；連接於第一端部的第一板材；連接於第二端部的第二板材；其中，第一端部與第二端部的外徑小於主體部的外徑，第一端部朝向第一板材所在方向延伸至與第一板材內壁材料抵觸，第二端部朝向第二板材所在方向延伸至與第二板材內壁材料抵觸，本實用新型通過設置第一端部與第二端部均具有花齒部，或第一端部與第二端部其中一個端部設置有花齒部，從而可以對第一板材與/或第二板材進行過盈連接。
03. SELF-PIERCING RIVET FOR HIGH STRENGTH ALUMINIUM APPLICATIONS [ EP4663961 ] :
自衝鉚接接頭和自衝鉚釘 10) 用於在至少兩個部件 (C1、C2、C3) 之間形成連接，包括：
a. 鉚釘頭 (12)、鉚釘自由端和鉚釘桿 (14)，鉚釘桿 (14) 位於鉚釘頭和鉚釘自由端之間，鉚釘桿 (14) 具有中心桿孔 (16)，中心桿孔包括基部 (17)；
b. 鉚釘桿 (14) 包括圓柱形桿外表面和圓柱形桿內表面 (18)，該圓柱形桿內表面限定了中心桿孔；
鉚釘自由端包括背向鉚釘頭的環形沖孔端 (22)；
c.鉚釘桿外表面（20）具有第一直徑（Ds），中心桿孔包括中心桿孔底部（17）與環形穿孔端之間的孔深（T），
其中，鉚釘桿具有恆定的徑向厚度（ts），其橫截面鉚釘桿表面積至少為15.5 mm²，從環形穿孔端到鉚釘頭頂面的鉚釘長度（L）至少為7 mm。
Self-piercing rivet joint and self-piercing rivet 10) for producing a joining connection between at least two components (C1, C2, C3) comprising:
a. a rivet head (12), a rivet free end and a rivet shank (14) extending between the rivet head and the rivet free end, the rivet shank (14) having a central shank bore (16) comprising a base (17),
b. the rivet shank (14) comprises a cylindrical shank outer surface and a cylindrical shank inner surface (18) limiting the central shank bore,
the rivet free end comprises an annular piercing end (22) facing away from the rivet head,
c. the shank outer surface (20) has a first diameter (Ds), the central shank bore comprises a bore depth (T) between the base (17) of the central shank bore and the annular piercing end,
wherein the rivet shank has a constant radial thickness (ts) and in cross-section a rivet shank surface which is at least 15.5 mm2 and a rivet length (L) from the annular piercing end up to the top surface of the rivet head of at least 7 mm.
04. SELF-PIERCING RIVET [ EP4663962 ] :
自衝鉚釘 (10) 用於在至少兩個部件之間形成連接，該鉚釘包括鉚釘頭 (12)、鉚釘自由端 (16) 和沿縱軸 (X) 連接鉚釘頭 (12) 和鉚釘自由端 (16) 的鉚釘桿 (14)。鉚釘桿 (14) 具有中心桿孔 (18)，此中心桿孔包含基座 (20)。鉚釘桿 (14) 包括限定中心桿孔的圓柱形桿外表面 (22) 和圓柱形桿內表面 (24)。鉚釘自由端包括外側部分 (26)，外側部分 (26) 透過具有切割半徑 (R1) 的輪廓 (28) 與桿內表面 (20) 連接。外側部分與具有切割半徑 R1 的輪廓形成一個背向鉚釘頭的沖孔尖端 (30)。 （20）具有第一直徑（Ds），中心柄孔（18）包括中心柄孔（18）的底部（20）與穿刺尖端（30）之間的孔深（T）。鉚釘柄（14）具有基本恆定的徑向厚度（ts），其橫截面鉚釘柄表面積至少為15 mm²，且輪廓（28）的偏轉角（B）至少為40度。
Self-piercing rivet (10) for producing a joining connection between at least two components comprising a rivet head (12), a rivet free end (16) and a rivet shank (14) extending between the rivet head (12) and the rivet free end (16) along a longitudinal axis (X), the rivet shank (14) having a central shank bore (18) comprising a base (20), the rivet shank (14) comprises a cylindrical shank outer surface (22) and a cylindrical shank inner surface (24) limiting the central shank bore, the rivet free end comprises an outer portion (26), the outer portion (26) connecting the shank inner surface (20) by means of a profile (28) which comprises a cutting radius (R1), the outer portion forming, with the profile having the cutting radius R1, a piercing tip (30) facing away from the rivet head, the shank outer surface (20) has a first diameter (Ds), the central shank bore (18) comprises a bore depth (T) between the base (20) of the central shank bore (18) and the piercing tip (30). The rivet shank (14) has a substantial constant radial thickness (ts) and in cross-section a rivet shank surface which is at least 15 mm2, and wherein a deflection angle (B) of the profile (28) is at least of 40 degrees.
05. Systems and methods retaining components in an electronic device [ US12497983 ] :
用於將多個組件（334、348）固定在電子設備中的緊固件（100）包括本體（102），該本體具有底端和頂端，其中底端包括與其一體成型的機械互鎖結構（104），頂端包括與其一體成型的頭部（106）。在頭部（106）和機械互鎖結構（104）之間，本體包括一體成型的肩部（108）。在肩部（108）和頭部（106）之間設有頸部（110），頸部的外徑小於頭部的外徑和肩部的外徑總和。
A fastener (100) for retaining a plurality of components (334, 348) in an electronic device includes a body (102) with a bottom end and a top end, where the bottom end includes a mechanical interlocking feature (104) integrally formed with the bottom end and the top end includes a head (106) integrally formed with the top end. Between the head (106) and the mechanical interlocking feature (104), the body includes an integrally formed shoulder (108). A neck (110) is positioned between the shoulder (108) and the head (106) with a neck outer diameter that is less than a head outer diameter and a shoulder outer diameter.
06. CRANE MAT FASTENING SYSTEM [ US20250382982 ] :
一種緊固系統可包括一個連接板，該連接板上設有四個與墊子角對齊的穿孔。此裝置可包括位於連接板穿孔內的螺紋接收螺帽。該裝置可包括一個帶螺紋端的錐形螺栓，該螺栓配置成與接收螺母嚙合。該裝置可包括一個橡膠墊圈和一個帶有錐形中心孔的錐形鋼墊圈，這兩個墊圈佈置在螺栓組件中。
A fastening system may include a union plate with four perforated holes aligned with mat corners. A device may include threaded receiver nuts within the perforated holes of the union plate. A device may include a tapered bolt with a threaded end, configured to engage the receiver nuts. A device may include a rubber washer and a tapered steel washer with a tapered center hole, arranged in the bolt assembly.
07. Fastening Assembly, and Part In Preassembly and Fastening System Including Same [ US20250389290 ] :
本發明公開了一種緊固組件、預先組裝零件以及包含此緊固組件的緊固系統。此緊固組件用於將第一部件緊固到第二部件。此緊固組件包括補償元件、螺栓和墊圈。在本發明的緊固組件中，透過在墊圈上設定限位結構，墊圈和補償元件可以一起旋轉。螺栓抵靠墊圈，從而防止墊圈旋轉，進而防止補償元件旋轉。此外，由於金屬螺栓與金屬墊圈之間的扭矩衰減小於金屬墊圈與塑膠補償元件之間的扭矩衰減，因此不太可能導致一起旋轉的墊圈和補償元件之間產生扭矩衰減。因此，透過補償元件連接的第一部件相對於第二部件的晃動也較小，從而使連接結構更加堅固可靠。
The present disclosure provides a fastening assembly and a part in preassembly and a fastening system including same, the fastening assembly is configured to fasten a first component to a second component, the fastening assembly comprises a compensation element, a bolt and a washer. In the fastening assembly of the present disclosure, the washer and the compensation element can rotate together by adding a limiting structure on the washer. The washer is then prevented from rotating by abutting the bolt against the washer, thereby preventing the compensation element from rotating. Moreover, since the torque attenuation between the bolt made of a metal material and the washer made of a metal material is less than the torque attenuation between the washer made of a metal material and the compensation element made of a plastic material, so that it is less likely to cause the torque attenuation between the washer and the compensation element that rotate together. Therefore, the first component connected by means of the compensation element is also less likely to shake relative to the second component, making the connecting structure more robust and reliable.
08. SELF-PIERCING RIVET [ WO2025257044 ] :
自衝鉚釘（10）用於在至少兩個部件之間形成連接，自衝鉚釘包括鉚釘頭（12）、鉚釘自由端（16）和沿縱軸（X）在鉚釘頭（12）和鉚釘自由端（16）之間延伸的鉚釘桿（14）。鉚釘桿（14）具有中心桿孔（18），該中心桿孔包含基座（20）。鉚釘桿（14）包括限定中心桿孔的圓柱形桿外表面（22）和圓柱形桿內表面（24）。鉚釘自由端包括外側部分（26），外側部分（26）透過具有切割半徑（R1）的輪廓（28）與桿內表面（20）連接，外側部分與具有切割半徑R1的輪廓形成一個朝向遠離鉚釘的沖孔尖端（30）。鉚釘頭、鉚釘桿外表面 (20) 具有第一個直徑 (Ds)，中心鉚釘桿孔 (18) 包括中心鉚釘桿孔 (18) 的底部 (20) 與穿刺尖端 (30) 之間的孔深 (T)。鉚釘桿 (14) 具有基本恆定的徑向厚度 (ts)，其橫截面積至少為 15 mm²，且輪廓 (28) 的偏轉角 (B) 至少為 40 度。
Self-piercing rivet Self-piercing rivet (10) for producing a joining connection between at least two components comprising a rivet head (12), a rivet free end (16) and a rivet shank (14) extending between the rivet head (12) and the rivet free end (16) along a longitudinal axis (X), the rivet shank (14) having a central shank bore (18) comprising a base (20), the rivet shank (14) comprises a cylindrical shank outer surface (22) and a cylindrical shank inner surface (24) limiting the central shank bore, the rivet free end comprises an outer portion (26), the outer portion (26) connecting the shank inner surface (20) by means of a profile (28) which comprises a cutting radius (R1), the outer portion forming, with the profile having the cutting radius R1, a piercing tip (30) facing away from the rivet head, the shank outer surface (20) has a first diameter (Ds), the central shank bore (18) comprises a bore depth (T) between the base (20) of the central shank bore (18) and the piercing tip (30). The rivet shank (14) has a substantial constant radial thickness (ts) and in cross-section a rivet shank surface which is at least 15 mm², and wherein a deflection angle (B) of the profile (28) is at least of 40 degrees.
09. FASTENING STRUCTURE AND FASTENING METHOD [ WO2025262981 ] :
本發明提供一種緊固結構和緊固方法，能夠在不增加部件數量的情況下，增強兩個構件透過緊固構件緊固時的約束力。結構包括：由鋁合金製成的第一緊固構件1；由金屬材料製成的第二緊固構件2；以及用於將緊固構件1和第二緊固構件2緊固固定在一起的螺栓3（緊固構件）。在第一緊固構件1面向第二緊固構件2的緊固面1a上，設置有多個沿滑動載重方向相交的凹槽4。凹槽4的邊緣形成有多個朝向第二緊固構件2突出的凸起4c，緊固時凸起4c與第二緊固構件2接觸。
Provided are a fastening structure and a fastening method capable of reinforcing a restraining force when two members are fastened by a fastening member without increasing the number of components, the structure comprising: a first fastened member 1 that is formed of an aluminum alloy; a second fastened member 2 that is formed of a metal material; and a bolt 3 (fastening member) that fastens and secures the fastened member 1 and the second fastened member 2 to each other. A plurality of grooves 4 intersecting a direction in which a sliding load is applied are provided in a fastening surface 1a of the first fastened member 1 facing the second fastened member 2. A plurality of protrusions 4c protruding toward the second fastened member 2 are formed at edges of the grooves 4, and the protrusions 4c contact the second fastened member 2 when fastened.
----
