2024-08-No2-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件專利新訊 (2024-08-No2)：

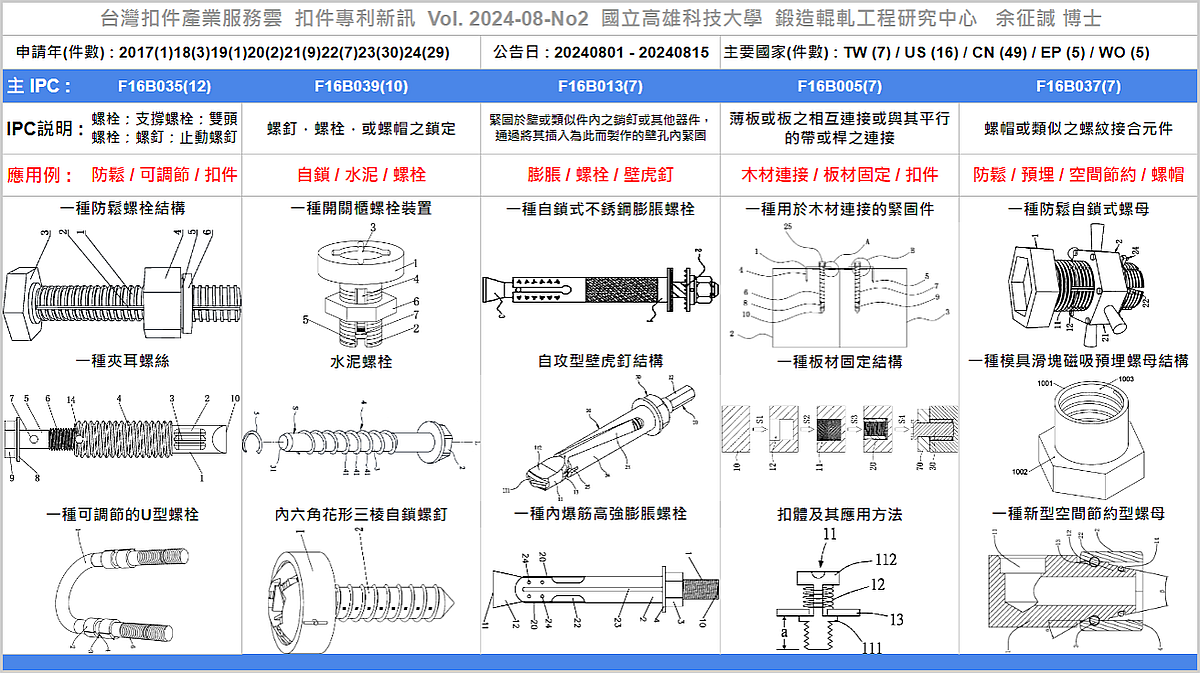

全球專利資料庫近期公告82筆扣件新專利，公告日介於20240801至20240815間，申請國件數分別為台灣(TW)7件、美國(US)16件、中國(CN)49件、歐洲(EP)5件與世界(WO)5件，專利權人包括台灣的『銓益盛機械有限公司、崴鋼工業有限公司、美商飛利浦斯螺絲公司、世鎧精密股份有限公司、世豐螺絲股份有限公司、三友璟工業有限公司、王鼎瑞』;美國的『STEMCO PRODUCTS, INC.、LOCK-N-STITCH, INC.、ILLINOIS TOOL WORKS INC.、HANWIT PRECISION INDUSTRIES LTD.、FASTENER TECHNOLOGY CORPORATION』;中國的『蘇州蘇億美五金製品有限公司、東風汽車緊固件有限公司、菲沃斯金屬製品(江蘇)有限公司、常熟市科創精密緊固件有限公司、海鹽力度緊固件有限公司』；歐洲的『Smart Component Technologies Limited、NIPPON STEEL CORPORATION、Nippon Plarad Co.、Howmet Aerospace Inc.、Acument Intellectual Properties LLC』；與世界的『TUCKER GMBH、NEWFREY LLC、LOCINOX、LEATHERMAN TOOL GROUP, INC.、Howmet Aerospace Inc.』 … 等專利權人(完整專利權人請詳參專利清單)。
本期以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035) 分類號為主，聚焦在『機牙螺釘精確嚙合結構、一種組合型螺栓固定件、一種防鬆螺栓結構、一種改進型拉力調節螺栓、一種具有卡死功能的緊固螺栓、一種夾耳螺絲、一種防染菌雙頭螺栓、一種鋰電池極柱專用螺栓結構、一種可調節的U型螺栓、一種電器安裝用伸長螺栓、一種接觸面耐磨螺栓結構、Flexible head fasteners』等專利。
其餘分類號及代表專利依序為：
(1) F16B039：一種開關櫃螺栓裝置、Bolt、水泥螺栓、WASHER AND FASTENING STRUCTURE, AND FASTENING RELEASE METHOD、一種鎖緊機構、PRELOAD CONTROLLED STUD LOCKBOLT、Floating fastener、內六角花形三棱自鎖螺釘、Captive fastener with push out pin and hold out clip、一種便於調節咬緊度的防鬆螺栓。
(2) F16B013：Blind fastener、Releasable Expansion Bolt And Connection Assembly And Method To Provide Such Connection Assembly、一種混凝土道路搭接雙向緊固型膨脹螺絲、一種自鎖式不銹鋼膨脹螺栓、自攻型壁虎釘結構、一種內爆筋高強膨脹螺栓、一種雙向緊固型膨脹螺絲。
(3) F16B005：ADJUSTMENT ELEMENT WITH DAMPENING FASTENING SLEEVE AS WELL AS AN INSTALLATION METHOD AND A MANUFACTURING METHOD FOR SAME、一種用於木材連接的緊固件、FASTENER SYSTEM、Panel fastener、一種橡膠壩錨固螺栓防銹裝置、一種板材固定結構及板材固定方法、扣體及其應用方法。
(4)F16B037：一種防水壓鉚螺母及採用其用於加工燈具殼體的方法、一種防鬆自鎖式螺母、NUT ATTACHMENT AND NUT CAP、一種模具滑塊磁吸預埋螺母結構、一種預埋球形螺母、一種具有防脫結構的螺母、一種新型空間節約型螺母連接結構等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-08-No2, https://www.tw-fastener.com/tfsc/knowledge/BLP_ae75cfe0-2103-4c0c-911b-9b866dbea76b
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-08-No2, 專利清單 EXCEL, https://docs.google.com/spreadsheets/d/1ihKgZyBtrMulHK-Kv3bUu3KNirlgDmZR/edit?usp=sharing&ouid=112972152770097436121&rtpof=true&sd=true
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-08-No2, 專利説明書 PDF, https://drive.google.com/drive/folders/18NI0cE6HIQzxNzZpzRl1AC0zRYf4jWsx?usp=sharing
----
(點擊開啓全文: https://www.tw-fastener.com/tfsc/knowledge/BLP_ae75cfe0-2103-4c0c-911b-9b866dbea76b )
----
Tag : #Fasteners, #Patent, #Review .
----
一、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035)為主要IPC分類號之扣件相關專利：
本項分類號(F16B035)之專利包括『機牙螺釘精確嚙合結構、一種組合型螺栓固定件、一種防鬆螺栓結構、一種改進型拉力調節螺栓、一種具有卡死功能的緊固螺栓、一種夾耳螺絲、一種防染菌雙頭螺栓、一種鋰電池極柱專用螺栓結構、一種可調節的U型螺栓、一種電器安裝用伸長螺栓、一種接觸面耐磨螺栓結構、Flexible head fasteners』等專利，以下為本期專利摘要說明。

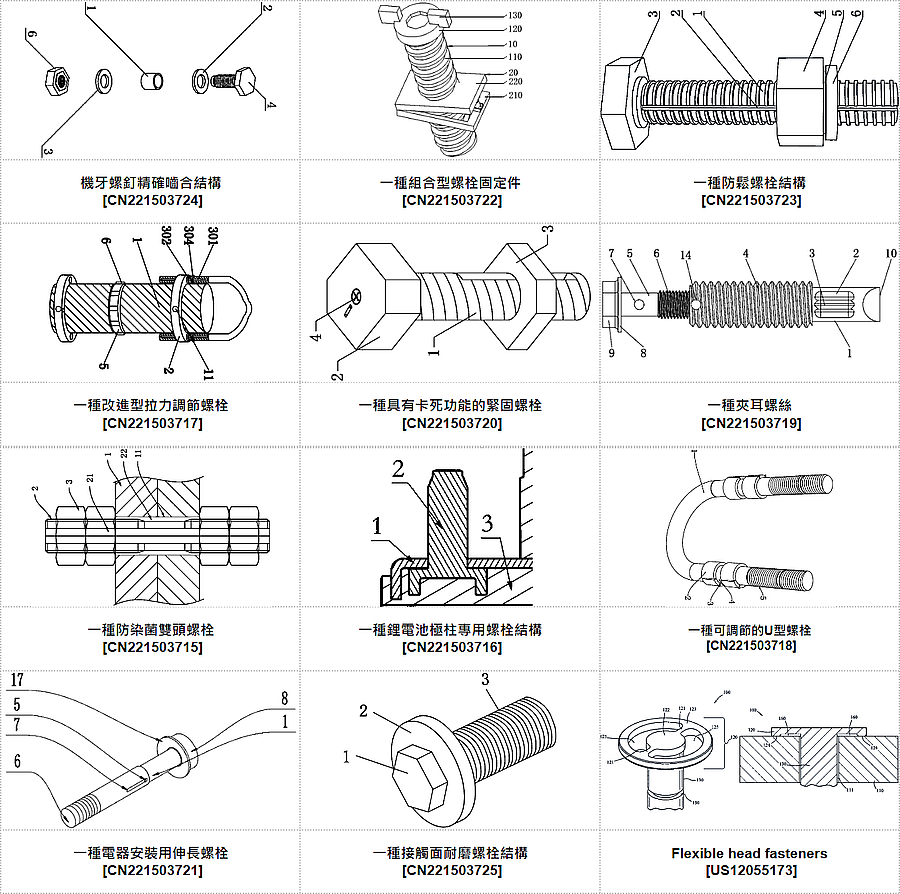

#專利代表圖 :
----
#專利摘要：
01. 機牙螺釘精確嚙合結構 [ CN221503724 ] :
本實用新型涉及螺釘技術領域，尤其為機牙螺釘精確嚙合結構，包括套筒、第一墊片、第二墊片、六角頭和鋁合金外螺母，六角頭底部固定連接螺釘杆，鋁合金外螺母設有第一固定槽和第二固定槽，鋁合金外螺母內側設有第一螺紋槽，鋁合金外螺母通過第一固定槽、第二固定槽和不銹鋼內螺母、不銹鋼套環固定連接，不銹鋼內螺母外側固定連接不銹鋼套環，不銹鋼內螺母內側設有第二螺紋槽，本實用新型中，通過設置的鋁合金外螺母、不銹鋼內螺母和不銹鋼套環，可以通過鋁合金外螺母和不銹鋼內螺母螺旋連接螺釘杆，通過不銹鋼內螺母增加摩擦力，使鋁合金外螺母、不銹鋼內螺母均和螺釘杆精確嚙合。
02. 一種組合型螺栓固定件 [ CN221503722 ] :
本申請提供了一種組合型螺栓固定件，屬於螺栓技術領域。該組合型螺栓固定件，包括螺栓本體和調節結構，所述螺栓本體包括螺栓頭和螺栓主體，所述螺栓頭設置於所述螺栓主體一側，所述調節結構包括支撐墊片、轉動墊片、連接柱、轉動柱和螺杆，所述轉動墊片與所述支撐墊片轉動連接，所述螺栓主體與所述轉動墊片螺紋連接，所述連接柱與所述支撐墊片轉動連接，所述轉動柱與所述連接柱轉動連接，所述螺杆與所述轉動柱螺紋連接，所述螺杆與所述轉動墊片轉動連接。在本申請中，組合型螺栓固定件方便將螺栓固定於傾斜角度的安裝孔內。
03. 一種防鬆螺栓結構 [ CN221503723 ] :
本實用新型公開了一種防鬆螺栓結構，涉及螺栓技術領域，包括螺杆和螺母，所述螺母的內壁與螺杆的外壁螺紋連接，所述螺杆的頂端固定連接有螺栓帽，所述螺杆的外壁開設有直線卡槽，所述螺杆外壁的螺紋沿著豎直方向開設有上下貫通的缺口且缺口的內側與直線卡槽的外側相連通，所述螺母的底部設置有連接環，所述連接環的底部固定連接有固定環。本實用新型通過連接環、限位環、弧形轉動槽、弧形固定槽、卡塊、U形塊和連接塊的共同配合，通過U形塊將連接塊固定阻止連接塊和固定塊轉動，從而阻止螺母與螺杆之間轉動，使得螺母與螺杆只能進行同向轉動，從而避免螺母與螺杆之間對向轉動導致螺母與螺杆脫離，進而增強了對零件連接的牢固性。
04. 一種改進型拉力調節螺栓 [ CN221503717 ] :
本實用新型涉及五金配件技術領域，一種改進型拉力調節螺栓，包括螺栓杆和固定圓盤，所述螺栓杆的外壁與固定圓盤螺紋連接，所述固定圓盤的外壁設有連接裝置，所述連接裝置包括圓杆和支撐杆，所述圓杆的外壁與固定圓盤活動連接，所述支撐杆的端部與固定圓盤滑動連接，所述圓杆的外壁與螺母螺紋連接，所述圓杆的內壁與限位杆滑動連接。通過把連接圈穿入到圓杆上，並且連接圈外壁支撐杆上的螺母螺旋轉動到圓杆上，使螺母對固定圓盤進行抵緊，把限位杆插入到連接圈和圓杆的內部，只需要根據使用環境，把零件與圓杆或者固定圓盤進行連接即可，實現拉力調節螺栓與零件連接更加牢固，保證使用的安全。
05. 一種具有卡死功能的緊固螺栓 [ CN221503720 ] :
本實用新型公開了一種具有卡死功能的緊固螺栓，包括螺杆和螺栓頭，螺杆的內部設置有卡死機構，卡死機構包括有轉盤、螺紋杆、滑塊、卡死元件和定位元件，螺杆的中部開設有通槽，螺紋杆的一端與通槽的內壁轉動穿插連接，螺紋杆的另一端與螺栓頭轉動穿插連接，螺栓頭的頂端開設有凹槽，轉盤位於凹槽的內部，轉盤與螺紋杆的另一端固定連接，滑塊與螺紋杆螺紋穿插連接，卡死元件設置於滑塊的內部，定位元件設置於螺栓頭的內部，定位元件與轉盤相互配合。本實用新型利用轉盤、螺紋杆、滑塊、卡死元件和定位元件相配合的設置方式，使得螺杆與螺母之間無法脫離，從而起到了卡死效果，使得連接效果更加安全。
06. 一種夾耳螺絲 [ CN221503719 ] :
本實用新型提供一種夾耳螺絲，涉及五金緊固件技術領域，包括外杆和內杆，所述外杆的外側壁設置有第一外絲部，所述外杆的外側壁開設有平口槽部，所述平口槽部的內側壁固定連接有夾耳，所述外杆的內側壁開設有內絲槽，所述內杆的外側壁設置有第二外絲部，所述第二外絲部的外側壁與所述內絲槽的內側壁螺紋連接。本實用新型中，將第二外絲部的螺旋角設計小於第一外絲部的螺旋角，使得第二外絲部和內絲槽之間配合的阻力小於第一外絲部與零件之間配合的阻力，在攻絲前正向旋轉內杆，降低螺絲的總長度，使得螺栓頭部的受力點與尾部的著力點更容易保持在同一豎直軸線上，保障螺絲呈現豎直狀態向下攻絲，提升了鑽孔的精度。
07. 一種防染菌雙頭螺栓 [ CN221503715 ] :
一種防染菌雙頭螺栓，固定於聯接件上，所述聯接件上設有連接孔，所述雙頭螺栓包括雙頭螺柱和與雙頭螺柱適配的螺母，所述雙頭螺柱外壁上設有豎直的平面，所述雙頭螺柱與螺母連接後通過平面與螺母內壁及連接孔形成空腔，所述空腔用於聯接件上的連接孔與外部環境連通使得物料能夠流通，通過在雙頭螺栓上設置平面，使得雙頭螺栓上緊螺母後，內部能夠留出空腔，這樣可讓流動到空腔及連接孔內的積料自動流出，同時在消毒時讓熱液體流入空腔內以便進行消毒，避免積料產生染菌的問題，影響攪拌器的生產和產品的品質。
08. 一種鋰電池極柱專用螺栓結構 [ CN221503716 ] :
本實用新型是一種鋰電池極柱專用螺栓結構，它由銅排、螺栓和塑膠組成。銅排上設置有銅排螺紋孔和銅排彎頭，銅排表面有防腐鍍層。銅排螺紋孔用於與螺栓全螺紋端旋緊配合，以保障鋰電池輸出極的抗扭能力和密實性能。螺栓是由螺栓全螺紋端和螺栓六角頭端組成的六角頭螺栓，螺栓全螺紋端與銅排螺紋孔旋緊配合，螺栓六角頭端設置有多邊形凹槽。螺栓表面有防腐鍍層，螺栓六角頭端設有多邊形凹槽。封裝注塑過程中，塑膠包裹銅排彎頭和螺栓六角頭端，銅排和螺栓全螺紋端形成鋰電池的輸出極；塑膠緊密包覆銅排彎頭和螺栓六角頭端，塑膠緊密貼合銅排下表面。本實用新型具有結構簡單、封裝可靠、密實結構完整和成本效益較高的優點。
09. 一種可調節的U型螺栓 [ CN221503718 ] :
本實用新型涉及U型螺栓技術領域，公開了一種可調節的U型螺栓。該可調節的U型螺栓，包括連接杆，所述連接杆的上端面接觸有加長塊，所述加長塊的上端面接觸有螺紋杆，所述螺紋杆開設有兩組，所述螺紋杆的下部內壁上和加長塊的下部內壁上均滑動連接有解位元元件，所述解位元元件的下部滑動有卡接組件，所述加長塊的頂部和連接杆的兩端頂部均開設有卡接槽，所述卡接元件的中間通過彈簧一彈性連接。本實用新型中，加長塊和螺紋杆內部的卡接元件可以和連接杆1進行卡接，這樣可以通過多組加長塊的卡接來改變U型螺栓的長度，且比螺紋連接更加的方便和穩定，不會產生相對滑動而自動脫落，在使用時更加的方便。
10. 一種電器安裝用伸長螺栓 [ CN221503721 ] :
本實用新型涉及緊固件技術領域，具體為一種電器安裝用伸長螺栓，加長杆，所述加長的底部一側開設有長方形槽，所述加長杆的內壁上開設有鋸齒限位槽，所述長方形槽內部插接有連接杆，所述連接杆的一端固定連接有導向塊，所述連接杆的另一端固定連接有引動片，所述加長杆的外壁上套接有主杆，所述主杆的頂部開設有滑槽，所述滑槽滑動連接於連接杆。本實用新型通過引導螺帽、安裝帽、十字凹槽、轉動夾持槽、十字形固定塊設置，使用時，通過引動片帶動連接杆移動，通過連接杆帶動導向塊移動，通過導向塊卡接鋸齒限位槽限制移動，再通過主杆和加長杆的配合使用，從而達到了在使用過程中工作人員擰緊螺栓時，螺栓受到極限彈力拉伸可以伸長的效果。
11. 一種接觸面耐磨螺栓結構 [ CN221503725 ] :
本申請公開了一種接觸面耐磨螺栓結構，涉及螺栓裝置的技術領域，包括第一耐磨套接框架，所述第一耐磨套接框架底部外表面固定連接有第二耐磨套接外框架，所述第二耐磨套接外框架遠離所述第一耐磨套接框架一側外表面固定連接有卡接邊框，所述卡接邊框之間設置有卡接凹槽，且所述卡接凹槽內表面與所述卡接邊內表面齊平，所述第一耐磨套接框架內表面與所述第二耐磨套接外框架內表面齊平；通過以上結構的配合可以對螺栓結構進行有效防護和增加壽命，保護螺栓內部結構。
12. Flexible head fasteners [ US12055173 ] :
在一個實施例中，緊固件包括柔性頭部和連接至柔性頭部的桿部。柔性頭部包括中心頭部部分和連接到中心頭部部分的多個翼部部分。多個翼部中的每一個均包括構造成接觸待緊固部件的第一表面的接觸區域。柄部包括夾子凹槽，該夾子凹槽構造成將固定夾保持抵靠待緊固部件的第二表面。待緊固部件的第二第一表面與待緊固部件的第一表面相對。
In one embodiment, a fastener includes a flexible head and a shank coupled to the flexible head. The flexible head includes a center head portion and a plurality of wing portions coupled to the center head portion. Each of the plurality of wing portions includes a contact area configured to contact a first surface of a part to be fastened. The shank includes a clip groove configured to hold a retainer clip against a second surface of the part to be fastened. The second first surface of the part to be fastened is opposite the first surface of the part to be fastened.
----
二、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『一種開關櫃螺栓裝置、Bolt、水泥螺栓、WASHER AND FASTENING STRUCTURE, AND FASTENING RELEASE METHOD、一種鎖緊機構、PRELOAD CONTROLLED STUD LOCKBOLT、Floating fastener、內六角花形三棱自鎖螺釘、Captive fastener with push out pin and hold out clip、一種便於調節咬緊度的防鬆螺栓』等專利，以下為本期專利摘要說明。

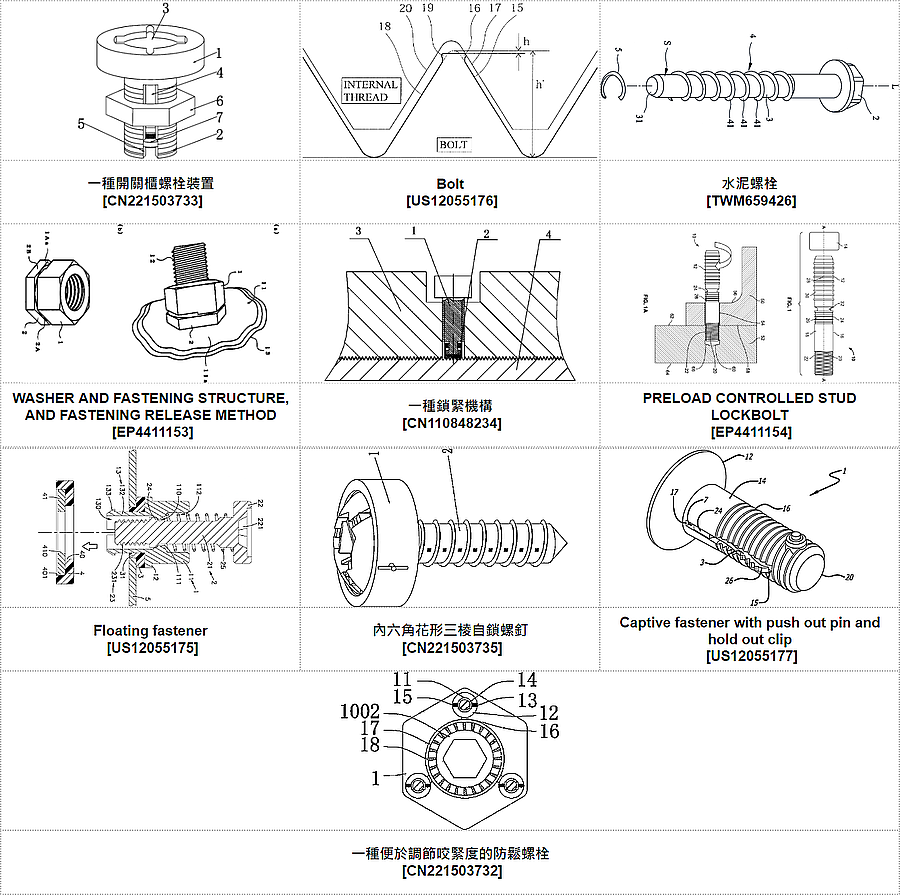

#專利代表圖 :
----
#專利摘要：
01. 一種開關櫃螺栓裝置 [ CN221503733 ] :
本實用新型公開了一種開關櫃螺栓裝置，包括螺帽，所述螺帽的底部固定連接有螺紋杆，所述螺紋杆的表面螺紋套接有螺母，螺帽底部固定開設有螺紋孔，所述螺紋孔的內壁對稱固定開設有滑動通槽，螺帽的頂部固定開設有異形槽，螺紋孔和滑動通槽的內腔設置有緊固機構，緊固機構包括螺紋塊，螺紋塊的表面固定開設有凹槽，凹槽的表面固定套接有軸承，所述軸承的表面對稱固定連接有擋塊，所述螺紋塊的頂部固定開設有內六角槽，本實用新型涉及高壓開關櫃技術領域。該開關櫃螺栓裝置，解決了不管異形螺栓和國標螺栓都需要螺母進行連接，因此螺栓長時間使用中會出現自發鬆動、自動鬆弛和疲勞鬆動的問題。
02. Bolt [ US12055176 ] :
本發明涉及一種螺栓，該螺栓具有形成在螺栓的規則螺紋部上的脊部的壓扁部。脊部的壓潰部被設定為當螺栓旋入內螺紋時不產生旋擰扭矩的高度，並且脊部的壓潰部形成在整個半圓週或部分半圓週上當從頭部觀察時，規則螺紋部的形狀形成為沿著與規則螺紋部的螺紋部相反的方向朝向軸頂端前進的螺旋形狀。本發明的螺栓用作鎖緊螺栓或接地螺栓。
Provided is an invention relating to a bolt having a crushed portion of a ridge formed on a regular threaded portion of the bolt. The crushed portion of the ridge is set to have a height at which no screwing torque is generated when the bolt is screwed into an internal thread, and the crushed portion of the ridge is formed on an entire half-circumference or a partial half-circumference of the regular threaded portion so as to form a spiral shape that advances toward a shaft tip in a direction opposite to the ridge of the regular threaded portion when viewed from a head. The bolt of the present invention is used as a locking bolt or an earth bolt.
03. 水泥螺栓 [ TWM659426 ] :
一種水泥螺栓，包含一螺頭、一自該螺頭沿一軸線延伸的桿體、一螺旋環設於該桿體的螺牙，及一銜接於該螺牙的作用件。該螺牙包括多個彼此銜接且各自皆是以該軸線為軸環繞該桿體外圍一圈的週期部。定義最遠離該螺頭之該週期部與該桿體之末端間隔形成一加工區，該作用件是以硬度高於該螺牙的合金材料製成且與該螺牙間隔一間隙地設置於該加工區，並延續該螺牙而螺旋延伸一段對應0.8至1.5個該週期部的距離。故只需要耗費較低的成本，在靠近該桿體之末端的位置形成該作用件，即可因應各種強度之混凝土，形成利於鑽攻的末端硬化結構。
04. WASHER AND FASTENING STRUCTURE, AND FASTENING RELEASE METHOD [ EP4411153 ] :
本發明的目的是提供一種在緊固狀態下不會鬆動，並且在維修等時能夠簡單地鬆開的墊圈和緊固結構以及緊固的解除方法；將墊圈2放置在螺桿12的尖端之間，應用螺帽1，並將安裝物件11固定至連接材料13。
沿著周向設置有傾斜部，該傾斜部的高度朝著螺帽的擰緊旋轉方向逐漸降低，
墊圈2設有
設有第二表面2A，此第二表面2A具有沿周向與第一表面1A的傾斜部分1Aa相對應地形成的傾斜部分，
墊圈和螺帽被設定為使得第一表面和第二表面的傾斜部分相互重疊並上下疊置，
螺帽和墊圈的形狀形成與圓周方向一致，
處於第一表面1A的傾斜部分1Aa和第二表面上的傾斜部分2Aa無間隙地重疊的狀態。
The object of the invention is to provide a washer and a fastening structure and a releasing method for fastening, which would not be loosened in the state of the fastening, and be possible to loosen it simply at maintenance etc.;It is a fastening structure to place a washer 2 between the tip of a screw rod 12, to apply a nut 1, and to fix an installation object 11 to an attachment material 13.;The nut 1 is provided a first surface 1A in which
a slope portion, in which height is gradually formed to lower toward the tightening rotation direction of the nut, is provided according to the circumferential direction,
the washer 2 is provided with
a second surface 2A that has the slope portion formed corresponding to a slope portion 1Aa of the first surface 1A according to the circumferential direction is provided,
the washer and the nut are provided such that the slope portion of the firstsurface and the second surface are overlapped and superposing up and down mutually,
configuration of the nut and the washer are formed such that they are coincident with the circumferential direction,
in the state that the slope portion 1Aa of the first surface 1A and a slope portion 2Aa on the second surface are overlapped without the clearance.
05. 一種鎖緊機構 [ CN110848234 ] :
為解決現有鎖緊方式會對螺紋配合結構之間的配合螺紋造成損傷，以及可能導致配合螺紋永久固死而難以解鎖的問題，本發明提供了一種鎖緊機構，包括緊定螺釘和採用塑膠、銅或鋁製成的結構墊片；緊定螺釘包括依次連接的螺帽、第一螺杆、光杆和第二螺杆；第一螺杆與待鎖緊結構體上的螺紋孔匹配；結構墊片整體呈圓柱狀且下端封閉；結構墊片上自上至下設置有螺紋孔槽和可容納第二螺杆的圓柱形內腔；螺紋孔槽的內螺紋與第二螺杆的外螺紋適配；解鎖時，隨著緊定螺釘的旋出，結構墊片逐漸與緊定螺釘的第二螺杆螺紋配合，使結構墊片易被緊定螺釘帶出，利於結構墊片的脫出和更換，防止結構墊片因反復鎖緊和解鎖導致墊片屑末脫落致使解鎖失效。
06. PRELOAD CONTROLLED STUD LOCKBOLT [ EP4411154 ] :
一種緊固件，包括具有桿部的銷構件、具有螺紋的螺紋部、具有至少一個鎖定槽的鎖定部以及具有至少一個拉動槽的拉動部。螺紋部分適合與工件的螺紋孔螺紋接合，以將銷構件安裝在其中。此緊固件包括適合於安裝到鎖定部分的至少一個鎖定槽中以固定多個工件的型鍛套環。安裝緊固件時，拉動部分適於斷裂。
A fastener including a pin member having a shank portion, a threaded portion having a thread, a lock portion having at least one lock groove, and a pull portion located having at least one pull groove. The threaded portion is adapted to be engaged threadedly with a threaded hole of a workpiece to install the pin member therein. The fastener includes a swage collar adapted to be installed into the at least one lock groove of the lock portion to secure a plurality of workpieces. The pull portion is adapted to break off when the fastener is installed.
07. Floating fastener [ US12055175 ] :
浮動扣件包括底座，底座包括設有通孔的主體、突出於通孔內的限位環、圍繞主體延伸的座體和突出於座體的對接部、具有插入通孔內的柄部的定位件、位於柄部一端外側的頭部主體、位於柄部相對端以移入和移出對接部的接合部、設置在接合部與柄部之間以抵靠抵靠環的止動件、設置在柄部上且止擋在頭部與抵靠環之間的彈性構件、以及設置的墊具有內孔，該內孔插入底座的對接部之外，使墊片在對接部附近抵靠在座椅本體上。墊塊採用軟質材料製成，可達到吸收浮動緊固件在外力作用下晃動和振動的目的。
Floating fastener includes base including main body provided with through hole, resisting ring protruded inside through hole, seat body extended around main body and docking portion protruded from seat body, positioning member having shank inserted into through hole, head located at one end of shank outside main body, joint portion located at an opposite end of shank to move in and out of docking portion and stopper provided between joint portion and shank to abut against resisting ring, elastic member set on shank and stopped between head and resisting ring, and pad provided with inner hole which is inserted outside docking portion of base, so that pad abuts against seat body near the docking portion. The pad is made of soft material, which can achieve the purpose of absorbing the shaking and vibration of the floating fastener under the influence of external force.
08. 內六角花形三棱自鎖螺釘 [ CN221503735 ] :
本實用新型公開了內六角花形三棱自鎖螺釘，涉及內六角花形三棱自鎖螺釘技術領域，包括：自鎖螺釘，所述自鎖螺釘頂部固定連接有圓柱塊；所述自鎖螺釘包括滑動板，所述自鎖螺釘內部設置有方形槽，所述滑動板滑動連接在方形槽內部，所述滑動板左側固定連接有固定塊，所述固定塊右側開設有凹口，所述凹口內接觸有定位杆，所述定位杆橫向固定在方形槽內部；所述自鎖螺釘外表面開設有開口，所述固定塊貫穿開口並延伸至外部。本實用新型通過自鎖螺釘，自鎖螺釘擰進螺紋槽中時，倒刺在彈簧一的彈力推動下會與螺紋槽之間進行接觸，並且接觸得較為緊密進而達到了提高摩擦力的作用，變相使螺釘達到了自鎖的效果。
09. Captive fastener with push out pin and hold out clip [ US12055177 ] :
公開了一種繫留緊固件，其具有沿著柄部的縱向狹槽，用於容納伸出夾子，以及容納可縮回推出銷的腔室。推出銷由彈簧致動以伸出柄部，並且可以抵抗彈簧的偏壓縮回到腔中以穿過主面板和子麵板。推出銷的形狀設計成抵靠沉孔並將緊固件固定在面板內，同時其他部件固定到緊固件。
A captive fastener is disclosed having a longitudinal slot along the shank for receiving a hold-out clip, and a chamber that houses a retractable push out pin. The push out pin is spring actuated to extend out of the shank and can be retracted into the cavity against the bias of the spring to pass through a primary panel and subpanel. The push out pin is shaped to bear against a counterbore and secure the fastener within a panel while other components are affixed to the fastener.
10. 一種便於調節咬緊度的防鬆螺栓 [ CN221503732 ] :
本實用新型公開了一種便於調節咬緊度的防鬆螺栓，涉及螺栓技術領域，包括螺栓頭和分流道，所述螺栓頭的中部連接有主螺柱，且螺栓頭表面的邊緣處開設有貫穿孔，所述螺栓頭表面的邊緣處還設置有限位凹槽，且限位凹槽內設置有壓縮彈簧，所述壓縮彈簧的末端連接有夾持臂，且夾持臂之間設置有熱熔棒，所述分流道設置於限位凹槽的下方。該便於調節咬緊度的防鬆螺栓，使用常見的尖頭工具朝螺栓頭右側操作塊推動，使操作塊轉動度後形成操作口，此時尖頭工具能繼續深入並最終刺穿封口貼，使儲油袋內防銹油向外輸出，並通過出油孔的設置使主螺柱、副螺柱和加裝螺柱外側壁佈滿防銹油，如此確保螺栓在惡劣環境下長時間的防銹能力。
----
三、以『緊固於壁或類似件內之銷釘或其他器件，通過將其插入為此而製作的壁孔內緊固』(F16B013)為主要IPC分類號之扣件相關專利：
本項分類號(F16B013)之專利包括『Blind fastener、Releasable Expansion Bolt And Connection Assembly And Method To Provide Such Connection Assembly、一種混凝土道路搭接雙向緊固型膨脹螺絲、一種自鎖式不銹鋼膨脹螺栓、自攻型壁虎釘結構、一種內爆筋高強膨脹螺栓、一種雙向緊固型膨脹螺絲』等專利，以下為本期專利摘要說明。

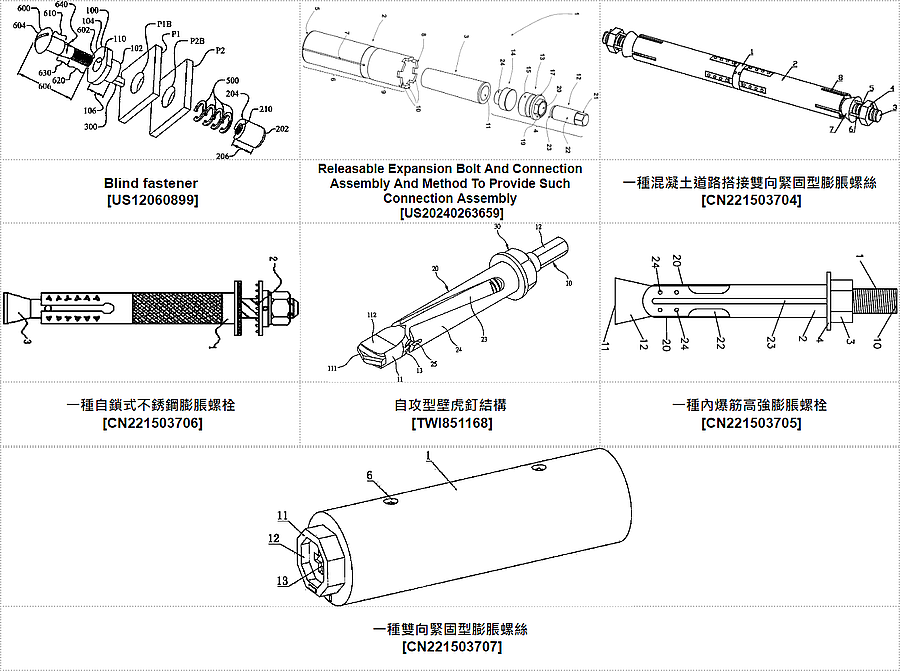

#專利代表圖 :
----
#專利摘要：
01. Blind fastener [ US12060899 ] :
一種可重複使用的單面緊固件，包括襯套、螺帽、尾部、接收器、膨脹裝置和螺絲。膨脹裝置具有不連續的外表面並且被構造成當接合螺絲的一部分時選擇性地彈性變形。
A reusable blind fastener including a bushing, a nut, a tail, a receiver, an expansion device, and a screw. The expansion device having an exterior surface that is discontinuous and configured for selective elastic deformation when engaging a portion of the screw.
02. Releasable Expansion Bolt And Connection Assembly And Method To Provide Such Connection Assembly [ US20240263659 ] :
一種可釋放的膨脹螺栓，具有膨脹套筒，該膨脹套筒具有第一端、第二端、圓柱形外側面以及位於內側的內部錐形部分，該內部錐形部分具有朝向第二端逐漸變細的橫截面積；具有錐形部分的錐形螺栓，該錐形部分與內錐形部分相互作用，用於由於膨脹套筒和錐形螺栓的軸向相對運動而使膨脹套筒膨脹；拉緊裝置，連接於膨脹套的第一端部，用於調整錐形螺栓相對於膨脹套的軸向。張緊裝置包括壓力螺栓，壓力螺栓在軸向方向上以形狀配合的方式保持在膨脹套筒的第一端部部分的區域中，並且在軸向方向上相對於膨脹套筒可調節。壓力螺栓的外端具有與驅動輪廓相對的腳部，當擰緊壓力螺栓以使膨脹套膨脹時，該腳部作用在錐形螺栓上。錐形螺栓的面向張緊裝置的端面具有至少一個連接輪廓，用於以形狀配合的方式沿軸向方向連接用於釋放膨脹螺栓的釋放工具的連接部分。也描述了一種連接裝置和用於形成這種連接裝置的方法。
A releasable expansion bolt having an expansion sleeve with a first end, a second end, a cylindrical outer lateral surface and, on the inside, an inner cone section having a cross-sectional area that tapers towards the second end; a cone bolt with a cone section which interacts with the inner cone section for expanding the expansion sleeve as a result of an axial relative movement of the expansion sleeve and the cone bolt; and a tensioning device connected to the first end section of the expansion sleeve for adjusting the cone bolt in the axial direction relative to the expansion sleeve. The tensioning device comprises a pressure bolt held in a form-fitting manner in the axial direction in the area of the first end section of the expansion sleeve and adjustable in the axial direction relative to the expansion sleeve. An outer end of the pressure bolt has a foot opposite the driving contour that acts on the cone bolt when tightening the pressure bolt to expand the expansion sleeve. The end surface of the cone bolt facing the tensioning device has at least one connection contour for connecting, in a form-fitting manner in the axial direction, a connection part of a release tool for releasing the expansion bolt. Also described is a connection arrangement and a method for forming such a connection arrangement.
03. 一種混凝土道路搭接雙向緊固型膨脹螺絲 [ CN221503704 ] :
本申請公開了一種混凝土道路搭接雙向緊固型膨脹螺絲，涉及膨脹螺絲技術領域。本申請包括連接塊，所述連接塊的內部兩側滑動連接有脹管，兩側所述脹管的內部滑動設置有驅動軸，所述驅動軸外表面設置有旋轉螺紋，所述驅動軸外表面螺紋連接有螺母，位於所述螺母一側旋轉螺紋的外表面滑動連接有彈簧墊片，位於所述脹管一側旋轉螺紋的外表面螺紋連接有脹塊，所述驅動軸的外表面設置有加固機構，通過脹塊、螺母、驅動軸、連接杆、安裝塊和凸塊的運動共同作用，完成了進一步的加固過程，為混凝土道路提供了更強的支撐和固定。
04. 一種自鎖式不銹鋼膨脹螺栓 [ CN221503706 ] :
本申請涉及不銹鋼膨脹螺栓技術領域，具體為一種自鎖式不銹鋼膨脹螺栓，包括膨脹套管，所述膨脹套管的內周壁設有用於提高自鎖調節便捷性的自鎖機構。該自鎖式不銹鋼膨脹螺栓，通過設置了自鎖機構，經螺紋柱、鎖緊螺母、鎖止齒和自鎖片以及固定凹槽等之間的相互配合，能夠通過螺紋柱帶動膨脹機構插接到膨脹套管內實現膨脹固定，同時在擰動螺母前先將固定螺栓從固定螺孔中擰出，在螺母向下移動時先通過旋轉固定環將鎖止齒與固定凹槽的位置對齊，然後在螺母的帶動下進行嚙合，進一步再利用工具將固定螺栓擰入固定螺孔中以此將固定環與連接套管以及鎖緊螺母之間固定，通過鎖止齒和固定凹槽的配合能夠對鎖緊螺母提供額外的抗拔力。
05. 自攻型壁虎釘結構 [ TWI851168 ] :
本發明一種自攻型壁虎釘結構，包含：一螺栓、一膨脹管及一螺帽，該螺栓一端設置一鑽頭部及一擴撐部，另一端設置一柄部，該鑽頭部端部設有切刃部、周緣設有排屑槽，該柄部與該擴撐部之間設置一外螺紋，該膨脹管設有螺旋環繞的複數剖溝，形成複數擴張片體，該膨脹管套設於螺栓外側，該膨脹管的第一端與該螺栓的擴撐部間設有一定位手段，使得膨脹管得以與螺栓同步旋轉，該複數剖溝與該鑽頭部的複數排屑槽對正相接，該螺帽螺設於該螺栓的外螺紋上；藉以，壁虎釘可直接鑽入水泥牆壁或地面內，不需先於水泥牆壁或地面鑽設孔洞，裝設作業省時省工，實用性及使用方便性提升。
06. 一種內爆筋高強膨脹螺栓 [ CN221503705 ] :
本實用新型公開了一種內爆筋高強膨脹螺栓，包括：螺栓本體，具有相對設置的第一端和第二端，第二端的直徑大於第一端的直徑；膨脹套，套設在螺栓本體上，膨脹套靠近第二端的一側設置有多個軸向開口，每個所述軸向開口沿所述膨脹套的軸長方向設置，以將部分膨脹套分隔成多個裂片，其中位於膨脹套上的用於分割裂片的軸向開口的止端設置有條形鏤空，每個裂片的內表面設有加強筋，加強筋在裂片的內表面呈凸起設置；膨脹套外表面還分佈有多組加固凸塊；螺母，與所述第一端螺紋連接；以及平墊圈，套設在所述螺栓本體上，且位於所述螺母與所述膨脹套之間，本實用新型在裂片內表面設置有凸起的加強筋，該加強筋能夠增加膨脹螺栓的拉力，起到防止螺栓鬆動而脫落。
07. 一種雙向緊固型膨脹螺絲 [ CN221503707 ] :
本申請公開了一種雙向緊固型膨脹螺絲，涉及膨脹螺絲技術領域。本申請包括外殼體，外殼體的一端轉動連接有驅動塊，且外殼體的內部轉動連接有傳動杆，傳動杆的一端與驅動塊固定連接，且傳動杆的一端對稱安裝有傳動元件，外殼體的內側對稱轉動連接有一對內螺紋套。本申請通過設置傳動元件與內螺紋套、引導元件的配合使用，使得當外殼體插入預製安裝孔內部後，通過轉動驅動塊可以驅動傳動杆帶動內螺紋套與固定螺杆形成螺紋連接，同時驅動固定螺杆沿著內螺紋套的長度方向穿過固定通槽，並頂入預製安裝孔的內壁，從而使得外殼體通過固定螺杆與預製安裝孔的內壁形成直角固定狀態，有效加強了外殼體與預製安裝孔的連接強度，提高了外殼體的牢固性。
----
四、以『薄板或板之相互連接或與其平行的帶或桿之連接』(F16B005)為主要IPC分類號之扣件相關專利：
本項分類號(F16B005)之專利包括『ADJUSTMENT ELEMENT WITH DAMPENING FASTENING SLEEVE AS WELL AS AN INSTALLATION METHOD AND A MANUFACTURING METHOD FOR SAME、一種用於木材連接的緊固件、FASTENER SYSTEM、Panel fastener、一種橡膠壩錨固螺栓防銹裝置、一種板材固定結構及板材固定方法、扣體及其應用方法』等專利，以下為本期專利摘要說明。

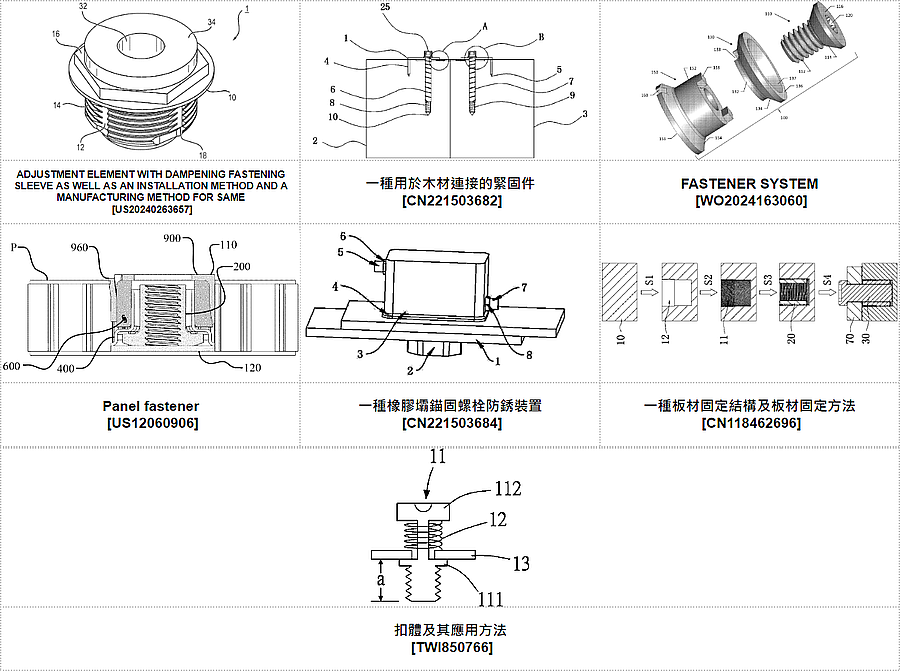

#專利代表圖 :
----
#專利摘要：
01. ADJUSTMENT ELEMENT WITH DAMPENING FASTENING SLEEVE AS WELL AS AN INSTALLATION METHOD AND A MANUFACTURING METHOD FOR SAME [ US20240263657 ] :
一種可將部件緊固和定位在空間中的調節元件，具有套筒狀空心螺絲，該套筒狀空心螺絲具有第一和第二軸向端、驅動特徵和外螺紋，部件可在外螺紋處沿軸向方向支撐定位。調節元件還具有在中空螺絲的第一軸向端部和第二軸向端部之間延伸的管狀緊固開口、佈置在緊固開口內的阻尼緊固套筒，使得中空螺絲可透過緊固套筒固定結構部件的固定裝置以及結構部件和空心螺絲之間的振動可以被減少。
An adjustment element with which a component is fastenable and positionable in the space has a sleeve-like hollow screw with a first and a second axial end, a drive feature and an outer thread at which the component is supportable and positionable in an axial direction of the hollow screw. The adjustment element also has a tube-like fastening opening that extends between the first and second axial ends of the hollow screw, a dampening fastening sleeve that is arranged within the fastening opening so that the hollow screw is fastenable by means of the fastening sleeve with a fastening means to a structural component and vibrations between the structural component and the hollow screw can be reduced.
02. 一種用於木材連接的緊固件 [ CN221503682 ] :
本實用新型提供一種用於木材連接的緊固件。所述一種用於木材連接的緊固件包括：裝置主體，所述裝置主體上固定連接有上固定板，所述裝置主體上固定連接有螺絲墊片，所述螺絲墊片上開設有第一滑動凹槽，所述第一滑動凹槽上滑動連接有第一滑動塊，所述第一滑動塊上固定連接有第一滑動連接塊，所述第一滑動連接塊與上固定板固定連接，所述上固定板上設置有螺絲，所述裝置主體上固定連接有第一木塊，所述裝置主體上固定連接有第二木塊。本實用新型提供的一種用於木材連接的緊固件具有提高工作效率的效果。
03. FASTENER SYSTEM [ WO2024163060 ] :
本文提供了一種緊固件系統(100)，其允許繞緊固件系統(100)的軸線旋轉，同時將兩個或更多個可相對於彼此樞轉的構件保持在一起。範例的緊固件系統(100)包括：限定第一孔(142)和鍵或鍵槽(138)的第一轂部(130)；第二輪轂部分(150)，其限定第二孔(162)和鍵(158)或鍵槽；緊固件(110)，其中該緊固件穿過第一孔(142)並將第一輪轂部分(130)固定至第二輪轂部分(150)，其中第一輪轂部分的鍵或鍵槽(138 )(138) 130)與第二輪轂部分(150)的鍵(158)或鍵槽互鎖，防止第一輪轂部分(130)和第二輪轂部分(150)之間的相對旋轉，其中第一輪轂部分(130)和第二輪轂部分(150)第二輪轂部分(150)限定輪轂，兩個或更多個接合的物體圍繞該輪轂保持可相對於彼此旋轉。
Provided herein is a fastener system (100) that permits rotation about an axis of the fastener system (100) while holding two or more members together that are pivotable relative to one another. The fastener system (100) of an example includes: a first hub portion (130) defining a first aperture (142) and a key or a keyway (138); a second hub portion (150) defining a second aperture (162) and a key (158) or a keyway; a fastener (110), where the fastener passes through the first aperture (142) and secures the first hub portion (130) to the second hub portion (150), where the key or the keyway (138) of the first hub portion (130) interlocks with the key (158) or the keyway of the second hub portion (150) precluding relative rotation between the first hub portion (130) and the second hub portion (150), where the first hub portion (130) and the second hub portion (150) define a hub about which two or more joined objects remain rotatable relative to one another.
04. Panel fastener [ US12060906 ] :
一種用於經由外殼中的面板孔附接到具有內蒙皮和外殼的面板的緊固件。此緊固件包括插入柱、底板、彈簧和頂部插入件，其佈置和構造成允許彈簧的縱向壓縮，導致部件的移動和偏轉，以促進易用性、安全性和耐用性。
A fastener for attachment to a panel, having an inner skin and an outer skin, via a panel aperture in the outer skin. The fastener including an insert pillar, a base plate, a spring, and a top insert arranged and configured to allow longitudinal compression of the spring resulting in movement and deflection of components to promote ease of use, security, and durability.
05. 一種橡膠壩錨固螺栓防銹裝置 [ CN221503684 ] :
本實用新型公開了一種橡膠壩錨固螺栓防銹裝置，屬於錨固螺栓防銹技術領域，包括緊固板和錨固螺栓本體，緊固板上開設有螺紋孔，錨固螺栓本體固定安裝在緊固板上，錨固螺栓本體與緊固板螺紋連接，緊固板頂部設置有限位槽，緊固板頂部固定安裝有可拆卸式防銹組件，一部分可拆卸式防銹元件位於限位元槽內部，可拆卸式防銹元件外側固定有外密封環，可拆卸式防銹組件一側穿設安裝有進氣管，可拆卸式防銹組件一側固定安裝有第一單向閥，第一單向閥安裝在進氣管外側，本實用新型不僅能夠對錨固螺栓本體表面進行防水，還能夠快速進行拆裝，且對錨固螺栓本體的防銹效果更好，有助於提高錨固螺栓本體的使用壽命，使用方便，實用性強。
06. 一種板材固定結構及板材固定方法 [ CN118462696 ] :
本發明涉及裝飾板材技術領域，具體公開了一種板材固定結構及板材固定方法，包括板材和螺紋嵌件，板材設有螺孔，螺紋嵌件包括襯套和螺紋插入件，襯套與螺孔螺紋連接，襯套具有內孔，螺紋插入件與內孔螺紋連接；在板材上設置螺孔，預先將螺紋嵌件的襯套壓入螺孔中，再將螺紋插入件與襯套的內孔螺紋連接，利用襯套與螺孔的螺紋配合，提高襯套的位置準確性，而且不易鬆脫，結構穩定性好；螺孔內形成有多個從下到上螺紋直徑依次增大的內螺紋，相鄰兩個內螺紋的螺紋方向相反，襯套外側設有與內螺紋相配合的外螺紋，能夠提高襯套在螺孔內的結構穩定性，防止鬆脫，還能防止螺紋插入件擰入或退出內孔時，避免襯套與螺紋插入件同步轉動而脫離螺孔。
07. 扣體及其應用方法 [ TWI850766 ] :
本發明係提供一種扣體及其應用方法，其包含扣部、彈性元件及擋部，擋部活動設於扣部，彈性元件設於扣部與擋部之間，擋部配合該彈性元件用以施以彈性壓力於被扣物。藉此，可使本發明之扣體及其應用方法提供所需之物體與被扣物達到穩固進行組合並兼具防震之功效。
----
五、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：
本項分類號(F16B037)之專利包括『一種防水壓鉚螺母及採用其用於加工燈具殼體的方法、一種防鬆自鎖式螺母、NUT ATTACHMENT AND NUT CAP、一種模具滑塊磁吸預埋螺母結構、一種預埋球形螺母、一種具有防脫結構的螺母、一種新型空間節約型螺母連接結構』等專利，以下為本期專利摘要說明。

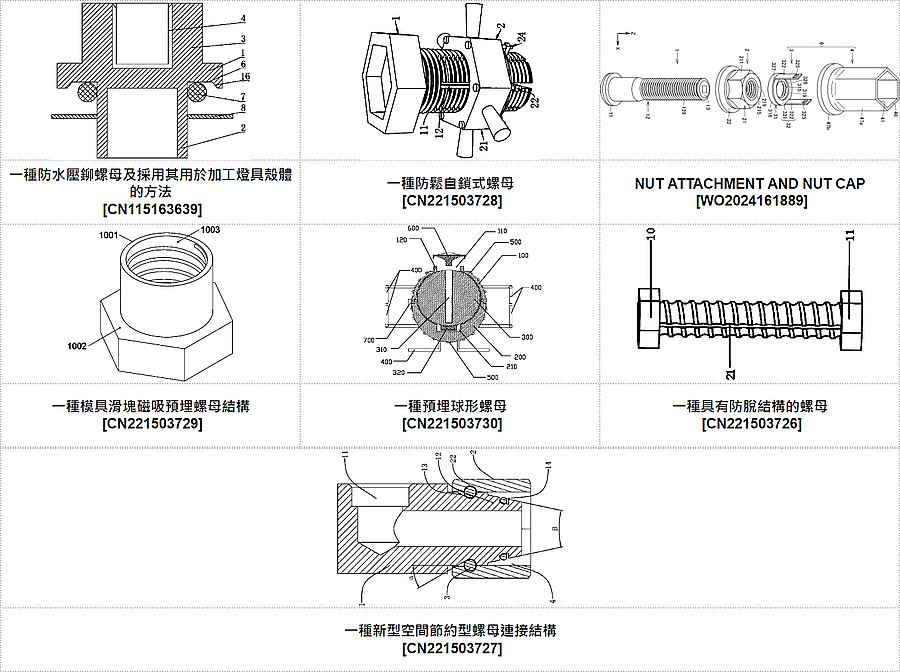

#專利代表圖 :
----
#專利摘要：
01. 一種防水壓鉚螺母及採用其用於加工燈具殼體的方法 [ CN115163639 ] :
本發明涉及一種防水壓鉚螺母，其特徵是：包括壓緊盤、設於壓緊盤一端的變形部和定位結構，所述壓緊盤另一端設有凸起管體，所述凸起管體內壁設有內螺紋。該防水壓鉚螺母省去了具有內螺紋變形部端部，使變形部更短，進而使變形部在鉚壓變形後在燈具殼體內佔用空間更小，節省燈具殼體內部空間，使燈具殼體內部空間利率用更高，壓緊盤另一端設有凸起管體，凸起管體內壁設有內螺紋，用於裝配螺絲來安裝固定架等結構，具有很高的扭力，使結構更加穩定。本發明還涉及一種採用防水壓鉚螺母用於加工燈具殼體的方法。
02. 一種防鬆自鎖式螺母 [ CN221503728 ] :
本實用新型公開了一種防鬆自鎖式螺母，包括螺栓，所述螺栓外壁上螺紋安裝有防鬆自鎖螺母，所述螺栓與防鬆自鎖螺母均為六角狀。本實用新型通過安裝的防鬆自鎖螺母，在螺母上設置安裝環和自鎖凸塊，使得螺母在轉進螺栓上後，通過自鎖凸塊對螺栓上的螺紋槽進行限位，使其能夠自鎖，防止螺母的鬆動，另外在螺母上設置把手，方便用戶握住螺母對螺母進行安裝，具有省力的效果，螺母安裝完成後，將限位板插入限位槽內，使得螺母與限位板上的插孔處於豎直線，若螺母與限位板上的插孔不在同一個豎直線，需要增加或減少螺栓外側的墊片，進而能夠增加或減少螺母的扭矩，使得螺母與限位板上的插孔處於豎直線，進而使得插杆從限位板上的插孔穿過。
03. NUT ATTACHMENT AND NUT CAP [ WO2024161889 ] :
Provided is a nut attachment including: a nut cap that is made to cover a nut in a state in which a first structure is fastened to a second structure by using a bolt and the nut; and an engagement member that is disposed in an inner space, of the nut cap, formed at a first tip side opposite to the head of the bolt in a state in which the nut cap is made to cover the nut and that is engaged with the nut cap directly or via an attachment member. The nut cap is fixed to the nut when the nut is fitted thereinto. The engagement member is attached to a shaft of the bolt.
04. 一種模具滑塊磁吸預埋螺母結構 [ CN221503729 ] :
本實用新型提供一種模具滑塊磁吸預埋螺母結構，涉及預埋螺母結技術領域，包括連接杆和螺栓，螺栓的頂部安裝有連接杆，且連接杆的內部設有螺紋槽，螺紋槽的內部兩側均設有凹槽，且凹槽的內部一側均連接有彈簧，凹槽的內部設有卡合機構，且卡合機構包括一對卡合塊，螺栓的背面內部設有一對安裝槽，且一對安裝槽的內部活動安裝有把手。該實用新型，結構簡單合理，設計新穎，操作簡單便捷，有效使螺紋杆和螺紋槽相互卡合在一起，不會造成鬆動和脫落的情況，具有較高的實用價值。
05. 一種預埋球形螺母 [ CN221503730 ] :
本實用新型公開了一種預埋球形螺母，包括上殼體、下殼體以及螺母主體，所述上殼體和下殼體拼合連接，在所述上殼體和下殼體之間形成有用於容置所述螺母主體的容腔，在所述上殼體的頂部開設有導通所述容腔的開口，所述螺母主體的螺孔與所述開口相匹配，且所述螺母主體與所述上殼體和下殼體可相對轉動；在所述下殼體內設有限位槽，在所述螺母主體的底部設有限位塊，所述限位塊與所述限位槽限位配合，且所述限位塊可沿所述螺母主體的周向方向在所述限位槽內轉動。本實用新型能夠減少螺栓或螺母所受到的剪切作用力，降低吊裝時應力集中導致構件損壞的風險。
06. 一種具有防脫結構的螺母 [ CN221503726 ] :
本實用新型涉及螺母技術領域，且公開了一種具有防脫結構的螺母，包括螺母與螺杆，所述螺母螺接在螺杆的上部，所述螺母的一側開設有橫向槽與豎向槽，所述橫向槽與豎向槽呈交叉設置，所述橫向槽的內部設置有定位機構，所述豎向槽的內部設置有調節機構，本新型方案螺母在進行螺接時，可通過定位杆插接在螺杆的內部，以對螺母進行限位工作，且通過設置有第一緩衝簧，可使得定位杆自動進行彈出工作，可通過插接杆的移動使得卡接槽與弧形槽的位置相匹配，從而定位杆自動進行下降工作，且通過對旋轉工作，對弧形槽的位置進行調節工作。
07. 一種新型空間節約型螺母連接結構 [ CN221503727 ] :
本實用新型公開了一種新型空間節約型螺母連接結構，涉及五金連接件技術領域，其技術方案要點包括接頭部和套接在所述接頭部外側的螺母部，所述接頭部和螺母部之間形成有匹配連接槽，且所述匹配連接槽內插接有連接體。本實用新型具有使得接頭部與套接連接的螺母部在連接時採用將連接體插入相互配合的匹配連接槽內即可實現穩定的連接結構，從而解決了小空間無法使用螺母緊固結構的問題。
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
